Расчет деревянной лестницы на второй этаж: проводим расчеты с помощью онлайн калькуляторов

От каких параметров зависит техника расчета

Благодаря грамотному расчету ваша лестница будет комфортной и безопасной

Для выполнения расчета необходимо определиться:

  • с типом конструкции;
  • углом наклона;
  • количеством ступеней;
  • шириной ступеней;
  • другими особенностями конструкции.

Прежде всего, понадобятся такие параметры:

  1. Высота лестницы.
  2. Наличие достаточного места под конструкцию определенного типа.
  3. Вид материала, используемого для строительства лестницы.
  4. Условия эксплуатации, зависящие от состава семьи. Если есть пожилые люди, то крутой подъем, они просто не одолеют. Опасна такая конструкция и для маленьких детей.
  5. Предполагается ли переносить по лестнице тяжелую габаритную мебель. Винтовая конструкция полностью исключает такую возможность.

Прежде всего нужно решить какую лестницу конкретно вы хотите видеть в своем доме, а уже после этого вводить данные для расчета. Выбирать придется среди таких типов:

  • винтовая со ступенями, расположенными вокруг стержня по спирали;
  • забежная, где нет промежуточной площадки;
  • прямая с поворотом на 900 с промежуточной площадкой;
  • с поворотом на 180° с обязательным присутствием промежуточной площадки.

Учитывать следует и такие нюансы, как расположение стен, перегородок, дверных проемов, площадь комнаты, дистанция между полом первого этажа и потолком.

Все обозначенные моменты следует учитывать на первоначальном этапе проектирования лестницы на второй этаж

Элегантная прямая лестница на 2 этаж. Стоимость ее зависит от высоты и материала. Колеблется в пределах 50,0-160,0 т.р.

Лестница поворотная (90 градусов) стоимостью около 45 т. р.

Разворотная лестница (180 градусов). Стоимость — 48 т. р.

Раскошная разворотная лестница. Каркас металлический, ступени из бука. Стоимость 108,3 т.р.

Лестница с поворотом, примыкающая к одной стене. Дерево и металл. Обойдется примерно в 109 т. р.

Лестница прямая, выполненная в стиле «Модерн». Стоимость ее в пределах 116 т. р.

Лестница в стиле «Модерн» поворотная стоимостью 120 т. р.

Винтовая лестница — отличное решение для небольшого проема. Стоимость около 50 т. р.

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм. (СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Рассчитать деревянную лестницу на второй этаж

Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов для деревянной лестницы. Начните расчет прямо сейчас!

Программа расчета лестницы, бесплатный расчет ступеней, тетивы лестницы

Программа расчета ступеней лестницы выдаст вам данные не только по количеству требуемых ступеней, но и длину тетивы лестницы, угол наклона лестницы, высоту и глубину ступеней, высоту подступенка лестницы. Калькулятор расчета ступеней может вам порекомендовать уменьшить или увеличить количество ступеней. А так же онлайн калькулятор лестницы предоставит вам резюме «удобная» или «не удобная» лестница по заданным вами параметрам.

Удобная лестница. Какая она?

На удобство лестницы сразу влияет несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы в некоторых случаях даже ширина лестничного марша. Идеальные размеры ступеней – это гарантия безопасности. Глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу правой ногой, вы правой же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36 градусов. Если угол наклона лестницы меньше 20 градусов, то лестница переходит в разряд пандусов, если более 45 градусов то в разряд приставных, раскладных, где спуск осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобным, и тем более не предназначены к ежедневному использованию.

Чертеж деревянной лестницы

Кроме всех расчетов по стройматериалам программа нарисует чертеж вашей деревянной лестницы. Учтите, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов. Необходимо еще на стадии проектирования загородного дома определиться с параметрами лестницы и выделать достаточно места для строительства прямой лестницы.

Действующие нормативы

Согласно действующим СП (свод правил), актуализированным советским СНиП (строительные нормы и правила), при проектировании лестниц необходимо придерживаться следующих значений.

Параметр

Допустимые значения

Принимается как 1:2 для надземных этажей

Ширина лестничного марша (м)

Не менее ширины марша

Количество ступеней в 1 марше между площадками (за исключением криволинейных лестниц)

Количество ступеней в одномаршевой лестнице (лестницах в пределах первого этажа из двух-трех маршей)

Размер проступей (м)

0,3 (допустимо от 0,28 до 0,35)

Размер подступенок (м)

0,15 (допустимо от 0,13 до 0,17)

Одинаковые, на протяжении всего марша

Хотя при проектировании лестниц в частных домах строгое следование нормативам рекомендовано, но не обязательно, параметры лестниц, выведенные народным «методом тыка», от нормативов практически не отличаются. Но можно добавить несколько рекомендаций.

  • Оптимальный угол наклона – 23-37˚, предельное значение 45˚, если больше, об удобстве говорить не приходится.
  • Оптимальный просвет – 1,9-2 м для домочадцев среднего роста, при необходимости можно и пригнуться, но опять же, только когда ситуация безвыходная.

Расчет лестницы на второй этаж: винтовая конструкция

Винтовые лестницы могут иметь оборот в 180 градусов.

Эти конструкции:

  • Стильные;
  • Красивые;
  • Компактные.

Чтобы винтовая лестница была удобной и безопасной, ее расчет следует выполнять согласно формуле

Именно винтовая лестница является эргономичным и практичным способом, посредством которого можно попасть на второй этаж с первого. Помимо этого такие сооружения нередко выбирают из-за их эстетического вида, так как они будут идеально смотреться в современном стиле или хай-тек.

Чтобы определить радиус подъема, нужно поделить величину ширины марша на 2 и прибавить радиус опорных стоек. Чтобы лестница была максимально комфортной, не стоит делать ее менее 800 мм. Таким образом, можно будет перемещаться без проблем. Что касаемо количества и высоты ступенек в винтовой лестнице, их нужно рассчитать так, чтобы один человек мог свободно подняться/спуститься и при необходимости развернуться на ней. Высота подступенного пространства рассчитывается из сложения среднего роста человека – 180 см и средней глубины проступи – 20 см. Далее все это делится на то, сколько ступеней имеет один виток. Затем высота лестницы делится на то значение, которое получилось.

Что нужно для того, чтобы рассчитать лестницу на второй этаж

На второй этаж может вести как криволинейной (винтовой, угловой и т.д.) лестница из металла, так и прямой (маршевой) из массива дерева. Чаще всего, для коттеджей и частных домов используют лестницы с поворотами. Главным преимуществом таких конструкций является экономия места.

Для расчета межэтажной лестницы необходимо знать следующие величины:

  • Высоту и длину потолочного проема;
  • Ширину лестницы;
  • Общее число ступеней;
  • Количество поворотных и нижних ступеней;
  • Желаемую конфигурацию ступеней;
  • Расположение входной двери.

Кроме того, необходимо будет определиться с положением верхней ступени касательно второго этажа (ниже уровня пола или вровень ему).

Параметры бетонной лестницы

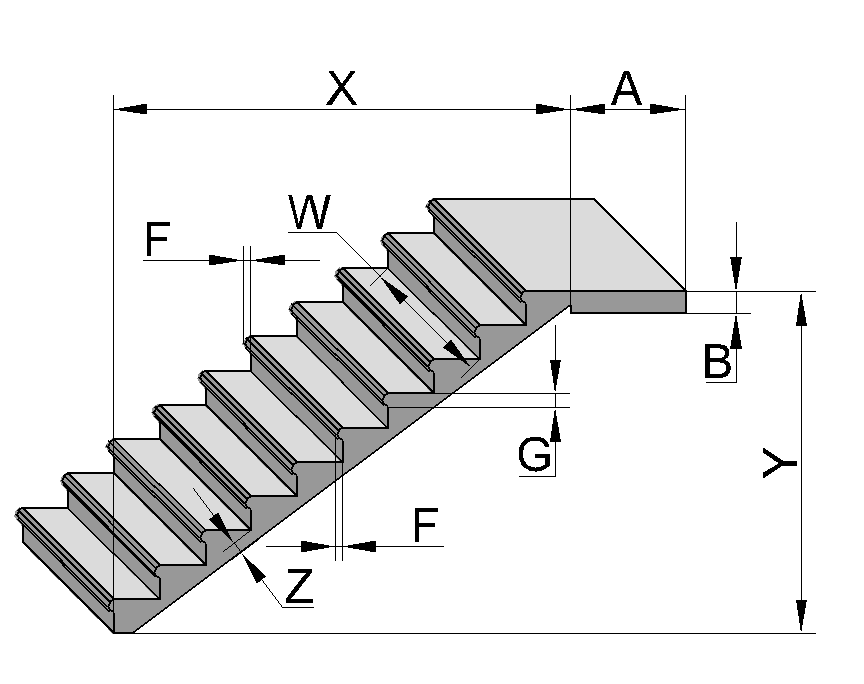

Рис. 1 Общий чертеж лестницы тип 1

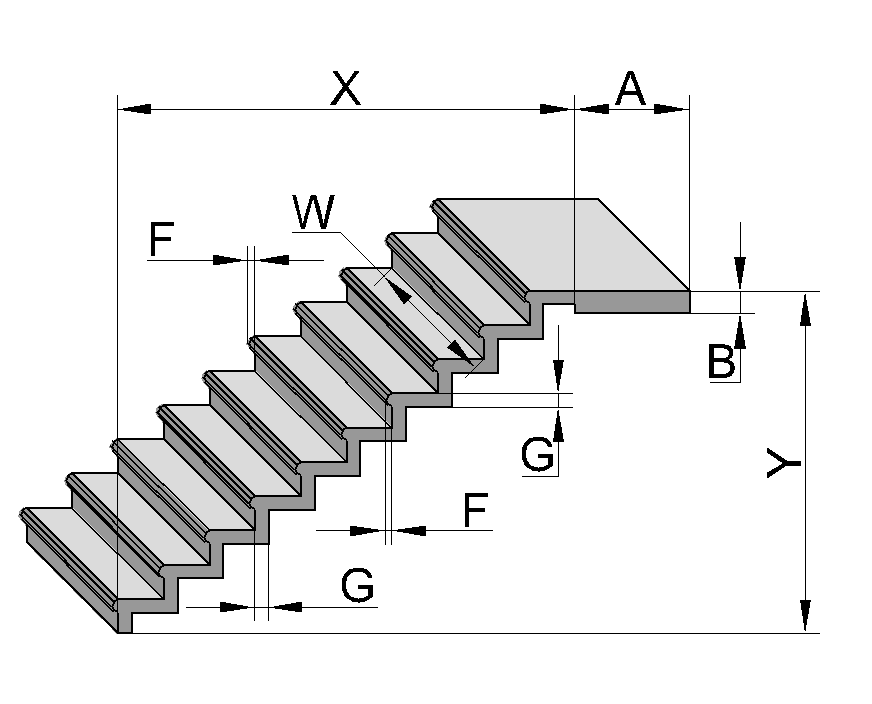

Рис. 2 Общий чертеж лестницы тип 2

  • Y — высота лестницы — как правило определяется высотой этажей и запланированным количеством лестниц на этаж
  • X — длина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • W — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • A — длина площадки — зависит от того, сколько места Вы можете выделить в своём доме для лестницы и функционального назначения площадки
  • B — толщина площадки — влияет на прочностные характеристики лестницы
  • Z — дополнительная толщина (параметр для лестниц 1 типа) — влияет на прочностные характеристики лестницы
  • F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
  • G — толщина ступеней — влияет на прочностные характеристики лестницы
  • D — диаметр арматуры — геометрический параметр материала , из которого Вы планируете делать лестницу
  • R — штук арматуры на ступень — влияет на прочностные характеристики лестницы
  • C — количество ступеней — зависит от того, за сколько шагов Вам будет комфортней всего переместится с этажа на этаж и запланированного количества лестниц на этаж

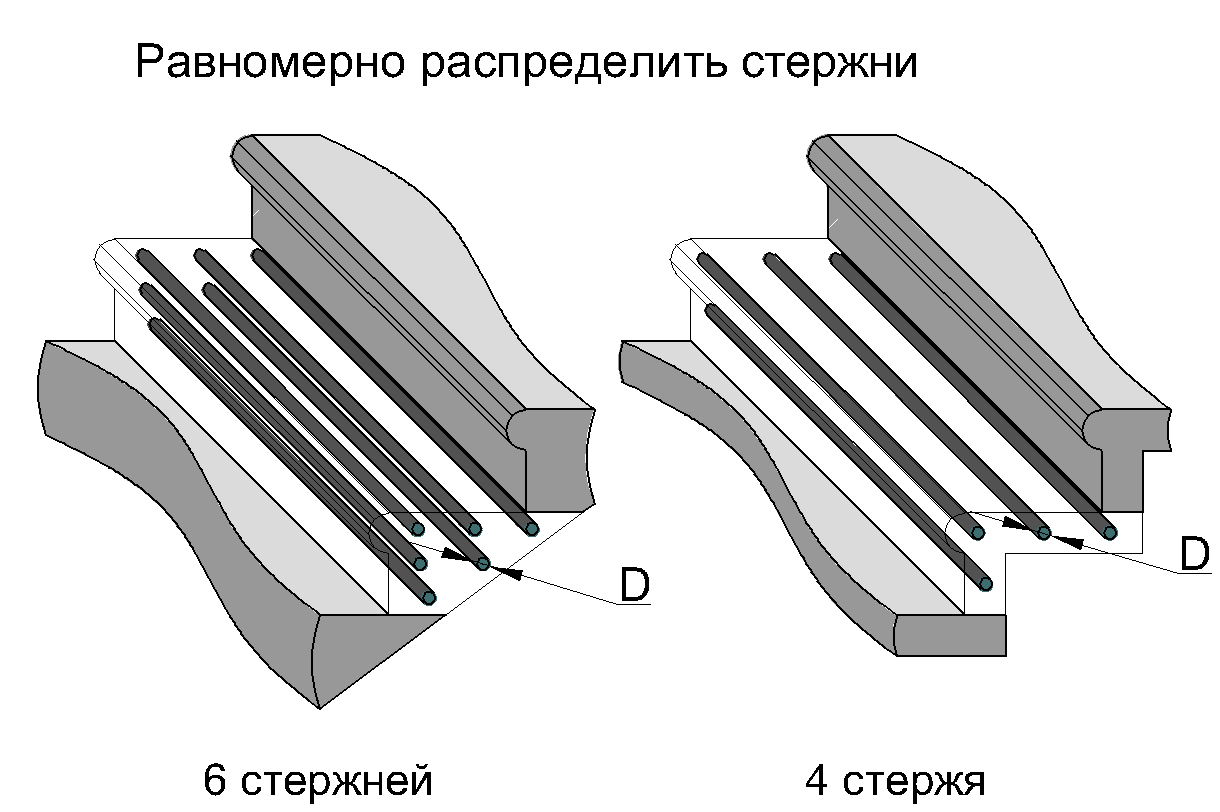

Рис. 3 Армирование лестниц

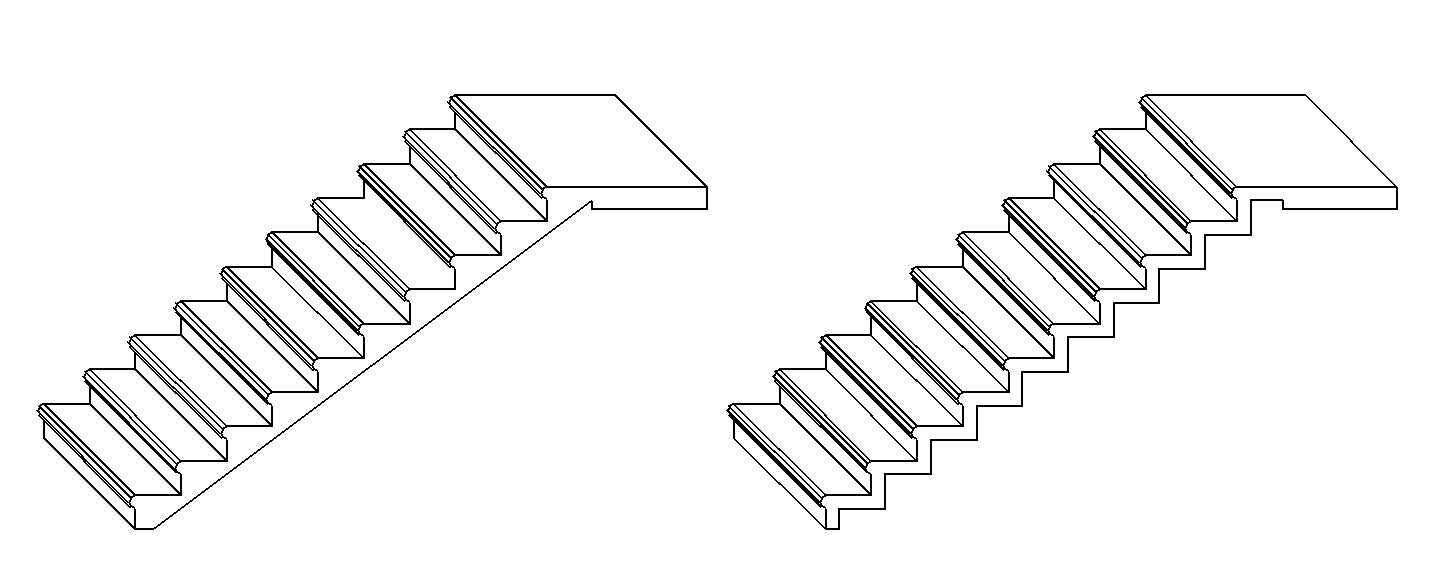

Функция «Черно-белый чертеж:»

Рис. 4 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2.  Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Расчёт ступеней бетонной лестницы

Расчёт бетонной  лестницы онлайн должен осуществляться в случае, когда Вы точно определились со следующими параметрами: высотой этажа,  размером пространства, которое предоставляется под строительство лестницы и её назначением. Дополнительно можно выполнить расчёт бетона для лестницы на калькуляторе

Важно определиться с основными характеристиками лестницы:  её примыканием к стенам дома, либо учесть её полную автономность. Необходимо уточнить, как эти характеристики отразятся на конструкции, её функциональности и удобстве. Инструкция к калькулятору  лестниц из бетона

Инструкция к калькулятору  лестниц из бетона

Онлайн калькулятор для расчета лестниц из бетона позволяет убедиться в соответствии материала и его объёмов с потребностью того проекта, который Вы выбрали в качестве Вашей будущей лестницы

Важно выполнять профессиональный монтаж лестничных элементов и надёжно их прикреплять друг к другу, а лестницу – к дому. В таком случае длительный срок беспроблемной эксплуатации гарантирован. Детальные чертежи лестницы существенно облегчат процесс утверждения проекта и его согласования

Детальные чертежи лестницы существенно облегчат процесс утверждения проекта и его согласования.

Рассчитать ступени бетонной лестницы можно с учётом следующих критериев:

  • Габариты по ширине – минимальная, средняя и максимальная;
  • Габариты по длине – расположение ступеней на одном или двух маршах;
  • Сложность изготовления – простая и средняя.

Онлайн калькулятор бетонной лестницы существенно облегчает расчёт ступеней бетонной лестницы, а также объёмы материала, который потребуется на её возведение.

Наружные металлические лестницы

Наружные лестницы устанавливаются, исходя из их названия, снаружи дома, они крепятся на стену, а также на опоры. Наружная лестница обычно изготавливается полностью из металла и не отличается особыми изысками и украшениями, особенно, если эта лестница играет роль запасной. Но, если эта лестница парадная, ей требуется соответствующая красивая отделка.

Например, можно использовать следующие варианты:

Подставки для цветов вдоль всей лестницы, в летнее время цветы будут хорошо украшать лестницу

Облицовка ступеней и площадок плиткой, доской, искусственным камнями и т.д., также будет смотреться интересно в интерьере, но все будет зависеть, какой дизайн дома используется.
При изготовлении и эксплуатации наружных лестниц, следует большое внимание уделять антикоррозийной обработке, так как ничем не защищённая железная лестница начинает быстро ржаветь. Покрытие должно быть прочным и качественным, лестницу им можно покрыть самостоятельно.

Можно и не особо защищать лестницу от ржавчины, при условии, что она находится под крышей, и есть вертикальная обшивка с боков лестницы каким-либо материалом, например, сотовым поликарбонатом.

Как рассчитать лестницу на второй этаж в частном доме

Методика расчета и разработки обычной лестницы очень проста и сделать это можно самому. А именно, для проектирования лестницы в своем доме, требуется точно измерить потолочный проем. В частности, его ширину и длину, в том числе высоту потолка.

Планирование лестничной конструкции должно проводиться при учете:

  • Габаритов будущего сооружения;
  • Интерьера и общей стилистики комнаты;
  • Использование конкретного вида материалов;
  • Нагрузку;
  • То, в каком направлении будет осуществляться движение;
  • Надобность монтажа дополнительной опоры.

Определять размер лестницы следует в зависимости от высоты потолков и конструкционных особенностей помещения

В любом случае, независимо от того, какие будут использоваться виды материалов, расчет лестничной конструкции осуществляется с замеров комнаты. Если возведение лестницы проводится в момент ремонта, то стоит учесть то, как будет видоизменяться комната, ведь нередко утолщаются стены, или немного снижается потолок. На габариты лестницы может повлиять и отделка пола, и потолка и остальных поверхностей в комнате.

Ключевые параметры калькулятора лестницы

Благодаря современным техническим разработкам намного проще стало строить дома, определять расположение труб и лестниц в подъезде и не только. Теперь каждый желающий может самостоятельно сделать моделирование в формате 3Д и рассмотреть будущую лестницу практически изнутри.

Именно посредством компьютера можно:

  • Исключить допущение ошибок при расчете;
  • Правильно построить лестницу, учитывая нормы и стандарты СНИП;
  • Сделать лестницу комфортной и удобной еще на этапе строительства.

Программ существует огромное множество и у каждой свой вид интерфейса, особенности ввода параметров и тому подобные характеристики. Стоит заметить, что усовершенствованные модели приложений помогают просчитать даже такие мелочи, как количество крепежного материала.

В калькуляторе можно указать размер каждого элемента лестницы

Перед тем, как применить калькулятор для расчета лестницы, а также для формирования ее чертежа требуется определиться:

  • С местом расположения конструкции в доме;
  • С видом лестницы;
  • С материалом.

В целом, если проект простой, то для расчета не понадобится много сил и времени, ведь, прямое сооружение может быть установлено в любом месте помещения.

Нормативы для конструкции самые простейшие, среди которых должны быть учтены:

  • Безопасность;
  • Надежность;
  • Удобство;
  • Комфорт.

Даже возводя лестницу в частном доме, стоит учитывать, что на нее будет оказываться большое воздействие. К примеру, будет подниматься мебель, строительные и отделочные материалы и банально будет подниматься большое количество людей, могут бегать дети и так далее. Именно потому лестницу стоит делать максимально устойчивой и желательно с дополнительными подпорками.

Стоит заметить, что есть еще лестничные сооружения, которые делятся на двухмаршевые и одномаршевые. Они обладают большими габаритами и не предназначены для маленьких комнат. Обязательно должно быть продумано не только основание и середина строения, но и выход на второй этаж. Место выхода или расположения люка должно быть удобное, чтобы не было никаких нависающих конструкций. К примеру, наклонной кровли мансарды. Это может стать причиной получения серьезной травмы головы и более серьезных последствий. Желательно наверху обустроить площадку с перилами, что оградит спуск и сделает его более комфортным.

Просечка металлическая для лестниц и ее применение

Просечка металлическая для лестницы изготавливается из стали методом просечки и вытягивания, толщина стального листа при этом может составлять от 0,07 мм до 6 мм. Просечку часто используют при изготовлении лестниц, и такая конструкция часто используется при строительстве промышленных зданий, используются в качестве трапа на корабле и т.д.

Данные конструкции с просечкой могут быть практически разных форм, но наиболее часто их используют при строительстве следующих типов лестниц:

  1. Одномаршевые, двухмаршевые или же многомаршевые, которые также делятся, в свою очередь, на прямые и поворотные. Если в марше больше 10 ступеней, его обычно делят на 2 части с помощью поворотной площадки.
  2. При этом, такой тип конструкции просто и легко изготовить, при этом такая конструкция отличается хорошей прочностью и долговечностью.

Чаще всего такие лестницы делают вдоль стен или вдоль двух стенок, а под всей конструкцией делают какое-либо помещение для хранения вещей.

Программа онлайн конструктор лестниц

Существует программа Consultec Staircon, разработанная в Швеции по которой можно не только рассчитать лестницу на второй этаж, но и создать ее проект в формате 3D.А кроме того:

  • Введя такие параметры, как ширина, высота лестницы, число ступеней и поворотных площадок, сможете построить очень точный чертеж.
  • Выбрать ограждение.
  • Подобрать материал для лестницы в целом или для отдельных ее элементов.
  • Выбрать вариант отделки.

Для разработки проекта удобно пользоваться программой Mastercam, позволяющей среди прочих видов работ, моделировать лестничные марши. Есть много подобных разработок, но не все могут вывести на готовый результат.

После создания проекта и расчета лестницы вы можете сделать заказ на сайте lestnicymaster.ru. Техническое оснащение нашего производства позволяет снизить себестоимость, сократить сроки изготовления лестниц при неизменно высоком их качестве.

Онлайн-калькулятор

Самым простым способом расчета параметров лестниц является онлайн-калькулятор. Здесь не требуется каких-то особых знаний и навыков. Кроме того, онлайн-калькуляторы позволяют произвести расчет параметров не только простых одномаршевых лестниц на второй этаж, но и винтовых, а также лестниц с забежными ступенями. Расчет может производиться с разными исходными данными. В одном случае для получения нужных размеров в программу вводятся высота этажа и площадь помещения. В другом случае расчеты ведутся, исходя из высоты ступеней и угла наклона конструкции. Онлайн калькулятор лестниц и других строительных работ

Онлайн-калькуляторы, производящие расчет параметров лестниц, разрабатываются, как правило, с соблюдением норм, указанных в ГОСТ. Использование таких программ может принести пользу не только новичкам, но и профессионалам.

Создавая дом своей мечты, нужно прагматично и точно рассчитывать свои силы и средства. Используя конструктор лестниц на нашем сайте, за десять минут можно не только создать проект, но и рассчитать стоимость лестницы онлайн.

Используя простые и нехитрые инструменты нашего онлайн конструктора лестниц вы сможете:

  1. С точностью до миллиметра построить 3D чертеж лестницы по таким параметрам, как высота, ширина лестницы и ступеней, количество ступеней и поворотов, необходимых для создания прочной и красивой лестницы.
  2. Выбрать ограждения для всех маршей и обозначить наличие пригласительной ступени, подступенников и балюстрады.
  3. Калькулятор лестниц онлайн дает возможность выбрать материал, из которого будет сделана лестница целиком либо её отдельные элементы. При производстве лестниц мы используем: бук, дуб, сосну и березу.
  4. Задать параметр, по которому будет выполненная окраска или тонировка каждого элемента лестницы. Можно выбрать вариант и без отделки, если есть такая необходимость.

При расчете программа для конструирования лестниц предложить выбрать Вам регион доставки и сборки, что так же влияет на итоговую стоимость проекта.

Не удивляйтесь, если итоговая стоимость, полученная в результате расчетов на нашем конструкторе лестниц будет ниже, чем другие предложения на рынке. Современный парк оборудования с программным обеспечением нашего производства позволяет рационально минимизировать затраты на материалах и энергетических ресурсах, по сравнению с кустарными столярными и плотницкими мастерскими. Использование современных технологий в производстве, позволяет нам сокращать сроки изготовления и доставки до минимально возможных в каждом конкретном случае.

Если Вы столкнулись с какими-либо трудностями на любом этапе проектирования, позвоните нам 8 800 775 26 76 и наши специалисты с радостью Вам помогут.

Viber

ul li.videos”).hide();”>x

– нажмите кнопку «Рассчитать» внизу; – Он-лайн калькулятор рассчитает вашу лестницу и выдаст чертеж, в окошке справа. – сверьте ваши размеры с нашим чертежом. Если все верно, – жмите сверху кнопку «Чертеж». – в отдельном окне наш он-лайн конструктор сгенерит полновесный чертеж вашей лестницы: вид сверху, сбоку, и 3D вид. Можете распечатать чертеж вашей лестницы (ctrl+P).

  • – Еще раз перепроверьте ваши размеры и детали заказа. Нажмите на кнопку «Далее» и кнопку «Заказать». Заполните поля в бланке заказа. Нажмите «Отправить заказ». Ожидайте звонка нашего конструктора для уточнения деталей заказа.
  • Отправить ЗАКАЗ нам на ИЗГОТОВЛЕНИЕ ТОЛЬКО ЧЕРТЕЖЕЙ всех деталей для вашей лестницы. Мы проектируем вашу лестницу в лицензионной конструкторской программе, – быстро, а главное точно! Все детали, изготовленные по нашим чертежам, идеально подходят друг к другу, и не требуют подгонки, подпилов на объекте.

  • – отправить ЗАКАЗ нам на ИЗГОТОВЛЕНИЕ всей лестницы. Мы изготовим лестницу ТОЧНО ПО ВАШИМ РАЗМЕРАМ, – и она идеально впишется в ваше помещение. Вы получаете высокотехнологичное изделие, с эксклюзивным дизайном, по крайне привлекательной цене. Сравните наши цены на ДУБОВЫЕ ЛЕСТНИЦЫ с ценами в вашем регионе!
  • Наши лестницы рассчитаны на самостоятельную сборку, сопровождаются подробным сборочным чертежом. Сборка наших лестниц может быть осуществлена силами двух человек, и не сложнее сборки шкафа из Икеа.

    li span.video-2″).toggle();toDown(“.video-2-btn”);”> Смотреть видео о сборке лестницы

    x

Как правильно рассчитать лестницу из дерева на второй этаж

С поворотом на 90

Прежде чем приниматься за расчет, измеряют высоту от пола первого этажа до пола второго этажа и размеры проема, в котором будет установлена лестница.

Деревянная лестница с поворотом на 90 градусов

Зная высоту этажа можно рассчитать необходимое число ступеней (n). Для этого высоту этажа делят на принятую высоту ступени. Удобной считается лестница с высотой ступени (а) 15-18 см.

А ширина ступени (b) должна быть в пределах 27-30 см. Проверить насколько удобной получилась после расчетов лестница, можно умножив высоту ступеней на два и прибавив ширину. Получившееся значение должно быть в пределах 600-650 мм. Используя эту же формулу можно рассчитать ширину ступени по формуле: b=650-а*2

Расчет лестницы с поворотом на 90 градусов

Чтобы в процессе подъема по лестнице не упереться в потолок головой, необходимо соблюсти высоту просвета в пределах 1900-2000 мм. Понять соответствует ли проектируемая конструкция данному требованию можно, выполнив следующие расчеты:

  1. От длины проема отнять 70 см и разделить на ширину ступеней. Получившееся число – это количество ступеней, расположенных над проемом.
  2. Значение из первого пункта умножить на высоту ступени.
  3. От высоты этажа отнять значение, полученное во втором пункте. Это число и будет равняться высоте просвета.

Если число получилось меньше нормы, можно предпринять следующее:

  • увеличить проем;
  • уменьшить количество ступеней, тем самым увеличив их высоту.

Если же увеличить проем невозможно, а уменьшение ступеней приведет к тому, что уклон лестницы и высота ступеней не будут соответствовать норме, лучше запроектировать лестницу с поворотом на 90.

Данная конструкция состоит из двух маршей расположенных по отношению друг к другу под углом 90. Это позволяет вписать лестницу даже в помещение с небольшой площадью и с маленьким проемом.

Лестница в небольшом помещении

Между собой марши могут быть соединены площадкой или забежными ступенями. Первый вариант намного удобнее, да и расчет в этом случае мало чем отличается от уже описанного. Главная задача – определить, на какой высоте от уровня пола необходимо устроить промежуточную площадку.

Вначале считают, сколько ступеней нужно для верхнего марша, расположенного между площадкой и вторым этажом. Для этого требуемую высоту просвета (2000 мм) делят на принятую высоту ступени (15-18 см). Полученное число округляют до целых и уменьшают на единицу (так как верхняя фризовая ступень совпадает с уровнем пола).

Расчет количества ступеней

Чтобы узнать, на какой высоте будет находиться площадка, высоту ступеней умножают на их количество и от высоты этажа отнимают это число.

Количество ступеней для нижнего марша рассчитывают точно так же. При этом лестничная площадка при расчете считается ступенью. Ширину и длину площадки принимают равной ширине лестницы.

С поворотом на 180 и площадкой — чертежи

Двухмаршевую лестницу с поворотом на 180 принято устанавливать при высоте этаже больше 3 м.

Двухмаршевая лестница с поворотом на 180 градусов и площадкой

Для удобства расчет выполняют одновременно с построением чертежа на миллиметровке. Вначале вычерчивают лестничную клетку.

Чертеж двухмаршевой лестницы

Зная ширину лестничной клетки, вычисляют ширину марша. Для этого от ширины лестничной клетки отнимают величину зазора (100 мм) и делят величину на два.

Ну а чтобы узнать, какая высота отведена каждому маршу – высоту этажа делят на два.

Дальнейший расчет связан с вычислением количества ступеней. Для этого опять же достаточно высоту марша разделить на высоту ступени.

https://youtube.com/watch?v=Uq8XOi0NZLI

Ну а чтобы определить, какая будет длина марша, и построить его горизонтальную проекцию на плане, необходимо количество ступеней умножить на ширину.

Полученные размеры переносят на план. А затем вычерчивают разрез лестничной клетки.

Имея на руках чертежи, не составит труда выполнить разбивку конструкции в доме.

Онлайн-конструктор 3d расчета, проектирование лестниц своими руками – программа-калькулятор, Житов, как правильно рассчитать винтовую, металлическую, лестницу из дерева на второй этаж с поворотом на 90, 180 и площадкой – формулы, чертежи

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
