Онлайн калькулятор расчета ондулина для крыши, а так же расчет шага обрешетки и стропил в зависимости от региона проживания

Результат расчета кровли

После ввода всех начальный параметров, вы получаете комплексный отчет, в котором содержится готовая смета для изготовления конструкции с детальным расчетом пиломатериалов и кровли, комплект чертежей всех элементов крыши в различных проекциях и адаптивная 3D-модель. Также автоматически рассчитается площадь крыши и будет доступен показатель угла наклона ската, стропил. В отличие от других сервисов мы подробно раскрываем каждый элемент сооружения и не обобщаем параметры, чтобы вы могли использовать наши результаты в качестве руководства к действию.

Чертежи крыши с размерами

Чертежи являются неотъемлемым элементом проектной документации любой конструкции, поскольку представляют собой некую «рабочую карту» для проведения монтажных работ. Многие профессионалы предпочитают делать план кровли своими руками в специализированных программах типа AutoCAD, ArchiCAD и др., однако для начинающего мастера самостоятельная разработка без должного опыта работы обычно заканчивается и не начавшись, либо заканчивается весьма плачевно. Нужно помнить, что любая случайная ошибка может привести к непредвиденным расходам и нарушению структуры всего сооружения.

Используя онлайн калькулятор кровли КАЛК.ПРО вы исключаете ошибки при расчетах, так как графика строится на основании реально введенных параметров, корректность которых можно перепроверить на интерактивной 3D-модели. В зависимости от конструкции крыши мы предоставляем разное количество чертежей – сложные системы описываются более детально. Например, при выполнении расчета громоздкой вальмовой крыши, комплект содержит 12 чертежей конструкции с подробным описанием стропильной системы (в разных проекциях), ее элементов, обрешетки, мест спилов и укладки кровельных материалов.

При создании калькулятора кровли, мы приложили все возможные усилия для того, чтобы последующий сбор конструкции и раскладка отдельных элементов, в частности, была максимально быстрой и комфортной.

3D-модель

Архитектурная визуализация позволяет наглядно оценить запланированную конструкцию в реальных пропорциях, убедится, что проект выполнен качественно и без ошибок. Тем не менее, пространственное моделирование — это кропотливый и технически сложный процесс, который невозможно выполнить без специальных навыков, а у профессиональных дизайнеров подобные услуги стоят достаточно больших денег.

Однако, выполняя расчет крыши у нас на сайте, вы БЕСПЛАТНО получаете адаптивную 3D-модель с точным соблюдением размерностей, с которой можно взаимодействовать и которую можно скачать в формате OBJ, чтобы в дальнейшем загрузить ее в свое программное обеспечение для редактирования.

Как пользоваться калькулятором расчета количества стройматериалов вальмовой крыши

Ничего особо сложного нет — главное внимательно вводить все исходные данные с учетом рекомендованных размеров нагруженных элементов стропильной системы. Калькулятор позволит узнать стоимость строительных материалов, ознакомиться с чертежом и номенклатурой. Перед началом работ рекомендуется тщательно изучить инструкцию, на большинстве сайтов она довольно подробная.

Шаг 1. Перейдите к полям заполнения, с этого начинается работа на каждом калькуляторе. Выберите тип кровли для вальмовой крыши. Предлагаются два варианта.

  1. Жесткая. Имеется в виду металлическая черепица, металлопрофильные листы, асбестоцементный шифер или штучная черепица. Жесткая кровля имеет больше отходов, калькулятор посчитает их количество в зависимости от параметров крыши.
  2. Мягкая. Здесь выбор небольшой. Применяется только битумная черепица.

Прежде всего нужно указать тип кровли

Конкретные названия кровельных материалов вносить не нужно, надо лишь отметить тип.

Шаг 2. Укажите длину, ширину строения и его высоту. Высота – расстояние от потолочного перекрытия до конька, от нее во многом зависит объем чердачного помещения. Ширина строения – это не ширина дома, а ширина стропильной системы с учетом свеса кровли от стены до края крыши.

Далее указывают основные параметры дома

Шаг 3. Из каких материалов будут изготавливаться стропильные ноги. Чаще всего применяются доски 50×150 мм, но размеры могут изменяться в зависимости от климатической зоны расположения здания. К примеру, в северных регионах ширина досок может достигать 200 мм и более. Такая ситуация объясняется двумя причинами: высокими значениями снежного покрова и необходимостью устанавливать утеплитель толщиной не менее 25 см.

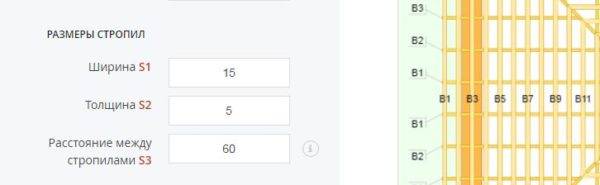

Следующий важный параметр — сечение стропил

Шаг 4. Отметьте, какая будет крыша – теплая или холодная. Этот параметр влияет на несколько факторов, от которых зависит алгоритм расчетов.

  1. Теплая крыша. Расстояние между стропильными ногами должно соответствовать ширине утеплительных материалов. В связи с такой зависимостью, на их количество влияет только этот фактор, нагрузки на крышу игнорируются.
  2. Холодная крыша. Для холодной крыши шаг стропильных ног может достигать 90 см и более, главный критерий расчетов – максимально возможные в данном регионе усилия нагрузок.

Расстояние между стропилами выбирается в зависимости от наличия или отсутствия утепления

Размеры реек для обрешетки указываются стандартными, а на их шаг влияют технические характеристики кровельных покрытий. Обрешетка может быть шаговой или сплошной.

Шаг 5. Укажите размеры металлических листов и их перекрытие. Эти данные дают возможность узнать фактическую полезную площадь каждого элемента и их количество с учетом непродуктивных отходов.

Обязательно указывают размеры листов кровельного покрытия и ширину нахлестов

Если вы имеете желание подсчитать контробрешетку и мауэрлат, то поставьте галочки напротив этих элементов и внесите данные о них.

  1. Мауэрлат. Его можно делать их бруса 150×150 мм или доски 50×150 мм.
  2. Гидроизоляция. Рекомендованный нахлест 10 см.
  3. Контробрешетка. Делается из брусков 50×50 мм.
  4. Толщина утеплителя. Зависит от региона проживания, но не менее 10 см. Меньше запрещается, в нем будет появляться точка росы, что оказывает крайне негативное влияние не только на эффективность утеплителя, но и на длительность эксплуатации стропильной системы.

Чтобы рассчитать отдельные элементы системы, нужно поставить напротив них галочку

После заполнения всех имеющихся полей надо подтвердить ввод данных и нажать на специальную иконку. На выходе вы получите количество всех материалов, необходимых для строительства вальмовой крыши. Теперь остается узнать действующие цены на них и определиться с примерной сметой. Результаты расчетов можно отправить исполнителю по электронной почте, распечатать или сохранить в компьютере.

Результаты расчета калькулятор выдает в колонке рядом с исходными данными

Что умеет наша онлайн программа расчета крыш?

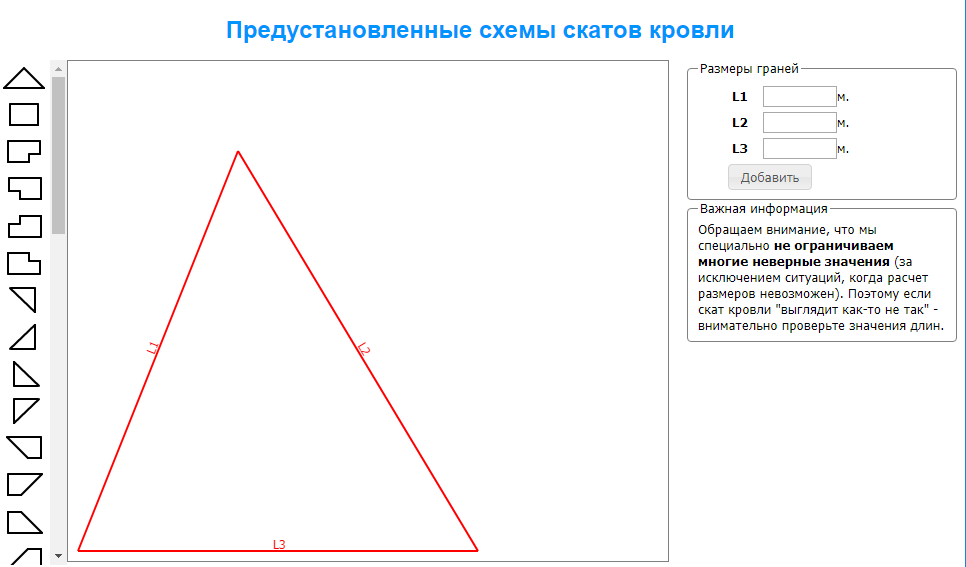

  • Редактирование ската — как использование готовых шаблнов, так и свободное рисование . Возможность тонко настраивать каждый скат калькулятора кровли
  • Редактирование вырезов на скате — как из готовых шаблонов, так и (как в скатах) — свободное рисование для расчета фасада или кровли
  • Расчет раскладки материала с учетом заданных параметров и схемы скатов
  • Возможность менять материал (как внутри одного вида, так и менять полностью вид материала) с перерасчетом раскладки
  • Ведение и расчет всей кровли (проекта)
  • Формирование итогового отчета по метериалам и раскладки материала по всем скатам
  • Предоставление доступа как другим сотрудникам компании, так и третьим лицам

Информация

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

  • нагрузку крыши;
  • шаг между стропилами.
  • вид кровельного покрытия

Рекомендуемая ширина доски стропил:

  • 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
  • 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины. При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Дляшифераразмер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Дляметаллочерепицытакой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Дляпрофнастилаугол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Проекты домов с двускатной крышей

Количество проектов 2036

  • 4 комнаты
  • 3 санузла

Проект Дома Сетебос

В избранное

  • 271² Общая площадь
  • 13 x 13м Площадь застройки

от 3 658 500 р. Срок возведения 132 дня

  • 3 комнаты
  • 2 санузла

Проект Дома за 100 дней

В избранное

  • 107² Общая площадь
  • 11 x 11м Площадь застройки

от 2 490 000 р. Срок возведения 45 дней

  • 5 комнат
  • 2 санузла

Проект Дома ДОК-155 / Марсель

В избранное

  • 155.3² Общая площадь
  • 10 x 10м Площадь застройки

от 2 795 400 р. Срок возведения индивидуально

  • 2 комнаты
  • 2 санузла

Проект дачного домика «Тироль»

В избранное

  • 117.8² Общая площадь
  • 6 x 9м Площадь застройки

от 1 590 300 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома К-110, Мирный

В избранное

  • 109.4² Общая площадь
  • 8 x 9м Площадь застройки

от 1 431 800 р. Срок возведения индивидуально

  • 2 комнаты
  • 1 санузел

Проект Дома «БК 03»

В избранное

  • 117² Общая площадь
  • 9 x 8м Площадь застройки

от 1 140 750 р. Срок возведения 35 дней

  • 7 комнат
  • 2 санузла

Проект Дома №13050-FK

В избранное

  • 216² Общая площадь
  • 16 x 11м Площадь застройки

от 9 317 280 р. Срок возведения индивидуально

Проект Сруба дома 8х9 м с «кукушкой»

В избранное

  • 125² Общая площадь
  • 8 x 9м Площадь застройки

от 640 000 р. Срок возведения индивидуально

  • 7 комнат
  • 3 санузла

Проект Дома Кофейный

В избранное

  • 228.7² Общая площадь
  • 12 x 13м Площадь застройки

от 3 087 450 р. Срок возведения индивидуально

  • 3 комнаты
  • 2 санузла

Проект Дома из бревна SR-045

В избранное

  • 108² Общая площадь
  • 8 x 10м Площадь застройки

от 1 458 000 р. Срок возведения 90 дней

  • 4 комнаты
  • 2 санузла

Проект Дома Антон

В избранное

  • 188.8² Общая площадь
  • 11 x 13м Площадь застройки

от 1 800 224 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома Теодер 11,5*9

В избранное

  • 126² Общая площадь
  • 12 x 9м Площадь застройки

от 1 701 000 р. Срок возведения 67 дней

  • 4 комнаты
  • 1 санузел

Проект Дома Камелот 7,5х7,5

В избранное

  • 87² Общая площадь
  • 8 x 8м Площадь застройки

от 1 174 500 р. Срок возведения 49 дней

  • 4 комнаты
  • 1 санузел

Проект Дома HPL-0020-N00xx-0050

В избранное

50² Общая площадь

от 1 132 500 р. Срок возведения индивидуально

Проект Дома Охотник

В избранное

  • 59² Общая площадь
  • 6 x 6м Площадь застройки

от 460 000 р. Срок возведения индивидуально

  • 3 комнаты
  • 1 санузел

Проект Дома из бревна SR-043

В избранное

  • 109² Общая площадь
  • 10 x 10м Площадь застройки

от 1 471 500 р. Срок возведения 90 дней

  • 3 комнаты
  • 3 санузла

Проект Дома Клязьма

В избранное

  • 167² Общая площадь
  • 9 x 9м Площадь застройки

от 1 160 000 р. Срок возведения индивидуально

  • 3 комнаты
  • 1 санузел

Проект Дома П-44

В избранное

  • 67² Общая площадь
  • 11 x 8м Площадь застройки

от 1 453 000 р. Срок возведения 30 дней

  • 2 комнаты
  • 1 санузел

Проект Дома Форест

В избранное

  • 56² Общая площадь
  • 7 x 7м Площадь застройки

от 1 100 000 р. Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома Новолуговое

В избранное

152² Общая площадь

от 2 052 000 р. Срок возведения индивидуально

Смотреть все проекты

Калькулятор двускатной крыши поможет в проведении расчетов для закупки необходимых материалов. В статье рассказывается, как с помощью онлайн калькулятора можно легко определить параметры для будущей крыши. Показано, какие данные нужны для расчетов, что может учитывать программа. После ознакомления с материалом, вы будете знать, как в расчетах учитываются особенности конструкции – угол, площадь поверхности, систему стропил и прочие.


Чтобы определить расход материалов для кровли, необходимо знать ее параметры Источник akson-quick.ru

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

О размерах шифера плоского листового.

Об отливах для крыши здесь. Какие выбрать и как установить.

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

  • для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
  • угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
  • производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
  • для металлической черепицы значение этого параметра равняется 14;
  • для ондулина – это величина в 6 градусов;
  • минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
  • для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет – придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение

Подготовка к расчетам, какие параметры нужно знать

Расчет мягкой кровли, в отличие шифера или металлочерепицы, сложнее, и требует точности. Попытка рассчитать расход мягкой черепицы самостоятельно вручную отнимет много времени, и может привести к ошибкам в расчете. К тому же учесть все доборные, крепежные и другие элементы. Но все же вкратце остановимся на ручном способе расчета. Алгоритм расчета довольно простой, и сводится к определению суммарной площади кровли.

Для удобства расчета при сложной конфигурации крыши, необходимо обзавестись чертежом кровли. Определяется площадь отдельных частей кровли, составляющих простые геометрические элементы. Полученные значения суммируются, затем умножается на коэффициент, зависящий от уклона крыши, например, при 35 градусах равен 1,221 (для других значений уклона можно рассчитать разделением размера основания на косинус угла).

Технические характеристики кровли можете узнать здесь.

Полученное значение делим на площадь мягкой кровли, указанной на упаковке и получаем необходимое количество упаковок мягкой кровли. Ошибка в расчете может составить 10-15%.

Поэтому изготовители рекомендуют воспользоваться онлайн калькуляторами или специальными программами. Для определения необходимого количества кровельного материала нужно подготовить следующие исходные данные:

  • тип крыши, который может быть: односкатным, двухскатным с равными и разными скатами, трехскатным, мансардным, шатровым, вальмовым и многоскатным;
  • размеры здания: L – длина, K – ширина; H – высота крыши;
  • размеры свесов кровли: у конька, карниза и на торцах;
  • угол наклона крыши;
  • площадь проемов, например, для дымовых труб или вентиляционных шахт;
  • длина коньков, ендов, карниза.

Программы для проектирования и расчета стропильных систем

Расчет системы стропильной в специальной компьютерной программе

Как видно из вышесказанного, произвести расчет строительных систем крыш довольно сложно. Нужно обладать достаточным запасом теоретических знаний, обладать навыками рисования и черчения. Естественно, что далеко не каждый человек обладает такими профессиональными навыками.

К счастью, сегодня задача проектирования значительно облегчена, поскольку имеются очень удобные компьютерные программы позволяющие разрабатывать проекты различных строительных элементов.

Конечно, некоторые программы рассчитаны на профессионалов (например, Автокад, 3D Max и пр.). Неопытному человеку достаточно сложно разобраться с этим софтом.

Но существуют и более простые варианты. Например, в программе Аркон очень просто можно создавать разнообразные эскизные проекты, чтобы наглядно посмотреть, как будет выглядеть та или иная крыша.

Есть там и удобный калькулятор для расчета стропил, который позволяет эффективно и быстро произвести расчеты. Программа Аркон прекрасно подходит для профессионалов, но может быть использована и частными пользователями.

В сети можно найти и калькулятор расчета стропил, работающий в режиме онлайн. Однако произведенные на нем расчеты – это исключительно рекомендательные величины и не могут заменить разработки полноценного проекта.

Расчет пиломатериалов

Какой оптимальный размер обрешетки для ондулина? Для проведения расчетов сначала выполняют необходимые замеры на скатах. После этого можно приступать к подсчету необходимого количества пиломатериалов, действуя в соответствии с нижеприведенным примером:

  1. Общая площадь крыши – 96 м2 (периметр одного ската – 6х8).
  2. Размер используемых досок – 0,2х6 м (толщина 30 мм).
  3. Площадь доски – 0,2*6 = 1,2.
  4. Общее число досок – 96/1,2 = 80 штук.
  5. Кубатура одной доски – 0,2*0,03*6 = 0,036 м3.
  6. Общее количество кубов пиломатериала – 80*0,036 = 2,88 м3.

При обрешетке с шагом 0,4 м для такой же площади кровли расчет будет представлять собой следующую схему:

  1. Количество досок на одном скате – 6/0,4 = 15 штук.
  2. Погонаж досок на одном скате – 15*8 = 120 м.п.
  3. На обоих скатах погонаж составит – 120*2 = 240 м.п.
  4. Общее число досок длиной 6 метров – 240 м.п./6 = 40 штук.
  5. Объем пиломатериалов составит – 40*0,036 = 1,44 м3.

При расчете не стоит забывать и про так называемые «особые зоны», к которым относятся слуховые или мансардные окна. Сплошная обрешетка вокруг этих конструкций рассчитывается по приведенной выше схеме с учетом их площади. Чтобы рассчитать количество листов ондулина для кровли, вам пригодится онлайн калькулятор.

Еще одна деталь крыши, наличие которой следует учесть при расчете пиломатериалов – это конек. Для его обустройства вверху кровли прибивают дополнительные доски – по одной с каждой стороны ската, и еще одну по центру – для установки коньковых элементов.

К результатам расчетов стоит прибавить 10% на монтажные расходы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
