Распашные ворота: виды и варианты конструкций

Подготовка ворот и мест крепления

Для любых ворот и дверей можно установить привод, осуществляющий автоматическое распахивание. Главное, предварительно спроектировать монтаж механики. Речь идет о прочной фиксации привода. Крепежный элемент – стальные листы с углублениями. Одна пластина фиксируется перпендикулярно створке, а вторая – в аналогичном положении только на заборе или столбе.

Оба листа устанавливают в одной плоскости и на одном уровне. При монтаже учитывают силовую тягу приводного механизма. Так, как она высокая, то лучшим способом крепления принято считать сварку. Если столб из камня или кирпича, то к нему пластину крепят анкерными метизами. Специалисты рекомендуют заранее прокладывать стальные элементы еще на этапе строительства в таких случаях – это надежнее.

Более простая схема установки относится к монтажу дверей, которые распахиваются внутрь. В воротном проеме прокладывают кабель. Для него предварительно укладывают пластиковую трубу размером 32 мм.

Основные параметры приводного устройства можно определить еще на начальной стадии монтажа. Для этого нужно измерить дистанцию между углублениями. Делают это при открытых и закрытых воротах. При открытых дверях узнают длину механизма в сложенном виде. Разность между полученными параметрами обозначает размер рабочего хода.

Ручные пружинные весы тоже помогают узнать силу открытия и закрытия дверей. Для этого нужно потянуть за фиксатор створки в сторону противоположной детали. Это рекомендуется делать для более точного подбора двигателя.

Пошаговое изготовление

Простое строение, позволяет изготовить это изделие самостоятельно. Главное — правильно составить чертеж. На нем должно быть отмечено место расположения столбов, размеры полотен, размещение петель, будет ли конструкция с калиткой или без нее.

Для этого чтобы соорудить распашную конструкцию из сэндвич панелей своими руками потребуются:

• металлические плиты с утеплителем и стальным покрытием;
• стальной оцинкованный профиль;
• профтруба сечением 100х100/60х60 мм для столбов, 80х40/60х40 мм, 60х30/40х20 мм с толщиной стенки 2 мм для формирования каркаса конструкции;
• петли;
• деревянные подпорки;
• набор для сварки;
• болгарка;
• бетон;
• лопата, уровень, рулетка.

Установка опор

По обе стороны проема выкапывают ямы глубиной не менее 1 м. На их дне формируют плотную щебнево-песчаную подушку. В отверстия вставляют столбы, выравнивая их по уровню, закрепляют подпорками и заливают бетоном.

Формирование каркаса ворот

Пока стынет бетон можно подготовить металлические детали к установке. Для этого их предварительно очищают болгаркой от ржавчины, налета, обезжиривают и покрывают антикоррозийным составом.

Каркас для ворот из сэндвич панелей представляет собой двойную раму. Внешнюю ее часть сваривают из профтрубы сечением 80х40/60х40 мм. Ее нарезает на заготовки нужного размера. Все элементы раскладывают на ровной поверхности, формируя раму согласно чертежу, и прихватывают между собой при помощи точечной сварки. Это позволит устранить погрешности при проверке рамы на ровность. После этого выполняют сплошные швы.

Внутреннюю раму формируют из профтрубы сечением 60х30/40х20 мм. Ее приваривают посредине внешней.

двойная рама увеличивает жесткость распашных ворот, повышает их сопротивление ветровым нагрузкам.

Готовый каркас шлифуют, обезжиривают и грунтуют. После высыхания покрытия его обшивают металлическими плитами, которые крепят к раме специальными саморезами.

Ворота, изготовленные из сэндвич панелей — современный, практичный и эстетичный способ оформления входной группы. Простота конструкции позволяет без труда изготовить ее своими руками, а ее надежность — использовать изделие не один десяток лет.

Классификация гаражных ворот

Так как устройство боксов может заметно отличаться друг от друга – по объему, типу пристройки, размещению и так далее, то и способов закрывания последних создано немало. По методу открывания они классифицируются таким образом.

Распашные – самая популярная классическая конструкция из двух створок. Причина распространенности проста: сделать их своими руками по чертежу может любой новичок, владеющий навыками работы со сварочным аппаратом. Изготавливаются они, как правило, из стали, так как должны обладать хорошей механической прочностью и противостоять взлому, но могут использоваться и сэндвич панели, алюминий, дерево.

• Откатные – дверное полотно отодвигается в сторону, наподобие шкафа-купе. Довольно сложное решение для выполнения своими руками, поэтому этот вариант рекомендуется приобретать готовым. Откатные ворота из сэндвич панелей обеспечат не только плотное надежное закрывание, но и отличную теплоизоляцию. На фото приводится образец.
• Секционные – состоят из фрагментов, которые при открывании створки преломляются под углом и поднимаются к потолку. Сэндвич панели для такой конструкции – оптимальный вариант.
• Подъемно-поворотные – представляют собой цельное полотно, которое перемещается в вертикальном положении.
• Роллетные – очень распространенное решение, так как занимают минимум места. В открытом состоянии створка свернута в коробе. Однако утеплить такую конструкцию практически невозможно.

Преимущества и недостатки

Ворота, независимо от того, установлена ли на них автоматика для распашных ворот, или они распахиваются вручную, могут быть дополнены входом для человека, — например, распашные ворота со встроенной калиткой, либо по-разному улучшаться, как, например, распашные утепленные ворота, незамерзающие зимой.

Из недостатков, которые может повлечь установка распашных ворот, можно назвать три основных проблемы, обусловленных спецификой их открытия:

• трудности с раскрытием в зимнее время года, — снег, лежащий перед створками, будет существенно мешать их движению;
• необходимость достаточного пространства, обеспечивающего свободное распахивание створок;
• двухстворчатые ворота потребуют установки пары электроприводов, а это в два раза дороже.

В целях максимального комфорта использования, кроме механизмов, обеспечивающих автоматическое открытие и закрытие створок, на ворота все же монтируют ручной привод и блокирующие устройства. Такие меры помогут обезопасить владельца ворот от проблем с выездом в случае возможных перебоев с электроэнергией.

Как сделать автоматические распашные ворота самостоятельно

Сразу скажем, что эта задача под силу каждому. Кроме того, в этом есть много преимуществ, главным из которых считается экономия средств. Последние вы потратите на оплату монтирования ворот. Вы наперед можете просчитать, сколько вам понадобится для этого денег, рассчитав приблизительную стоимость рычажных приводных устройств, необходимых для распашных ворот.

Если же вы решились сделать самодельные автоматические ворота, то для этого в первую очередь вам понадобятся чертежи, которые надо подготовить и грамотно составить. Изготовление автоматических распашных занимает примерно около 3-х дней, если вы раньше не сталкивались с подобного вида работой.

Первым этапом в процессе монтирования является закладка основания для дальнейшей работы – фундамента. Его можно сделать либо сплошным, либо же залить под каждый столб отдельно. Прочности этой конструкции прибавляют опоры, выбирая которые не стоит экономить. Автоматические распашные ворота предполагают приобретение еще многих других деталей, без которых конструкция окажется неустойчивой. К ним относятся упоры и петли. Выбирая петли, учитывайте факт наличия подшипника, который обеспечит плавное открытие и полное отсутствие какого-либо скрипа.

Советы по выбору

Можно купить готовые распашные ворота, которые имеют некоторые преимущества перед самодельными аналогами. Это широкая цветовая гамма панелей, их покрытие и применение разных наполнителей. Изделия промышленного производства имеют разнообразный внешний вид.

Полотно может быть полностью ровным, гофрированным или же с эффектом микроволны и с филенкой.

Схема монтажа

Готовые изделия имеют качественные сварочные швы, комплектуются более прочными навесами и петлями. Для большей эстетичности и привлекательности крепления приваривают к створкам до их установки на постоянное место.

На фото изображены створки из сэндвича.

Воротины с автоматикой

В готовом виде производят как въездные ворота в частный двор, так и гаражные ворота из сэндвич панелей. При желании можно заказать ворота нестандартных размеров.

Вертикальное размещение

Наиболее популярными заводскими моделями являются распашные ворота doorhan и алютех, стоимость которых вполне приемлема. Распашные ворота этих моделей отличаются высоким сроком службы, простотой монтажа и хорошими эксплуатационными качествами.

Конструкция ворот

Они обладают различной функциональностью, в связи с этим могут быть:

• одностворчатыми;
• распашными;
• откатными;
• подъемными.

С чего начать при их изготовлении?

Первым делом необходимо изготовить чертежи для ворот своими руками

Важно рассчитать размеры будущего изделия (длину и высоту). Его функциональность, каким образом они будут открываться и что сможет гарантировать их прочность во время использования

Какой материал будет использоваться

Важно просчитать соответствие веса изделия и механизма, обеспечивающего его функциональность

Необходимые материалы

При изготовлении ворот важно понимать какие материалы можно использовать при их изготовлении. Их выбор зависит от будущей конструкции изделия и используемых механизмов их передвижения

К примеру, для стоек используется швеллер либо прочный квадрат. Для скелета хорошо подходит металлический уголок и профиль.

В качестве обшивочного материала подойдут листы жести. Для декорации используют кованые изделия из металлического квадрата. Это только незначительный перечень используемых материалов, на самом деле этот список значительно шире.

Возможные примеры

В настоящее время есть множество вариантов этих изделий. В интернете можно посмотреть фото ворот сделанных своими руками. Современные технологии позволяют сконструировать изделия на любой вкус, способные отвечать самым изысканным требованиям своих хозяев.

Одностворчатые ворота

Это классический вариант изделия. В их конструкцию может быть совмещена калитка. Как правило, они крепятся на петлях и открываются в правую или левую сторону.

Их преимуществом является простота в изготовлении и использовании. К недостаткам можно отнести необходимость в значительной территории, позволяющей их полноценному открытию.

Распашные ворота

Это самое распространенное изделие в классическом исполнении. Они состоят из двух створок, открывающихся в наружную или внутреннюю стороны. Их преимуществом является легкость и бесшумность использования. Для их работы необходимо в 2 раза меньше места нежели для одностворчатых ворот.

Часто используются варианты, когда в одну из створок устанавливается калитка. Они простые в конструкции, однако требуют тщательного расчета и качественного изготовления, монтажа.

Важно выдержать уровень установки стоек, и их прочно зафиксировать. Современные изделия оборудуются электродвигателем и дистанционным управлением, что позволяет их открывать не выходя из автомобиля

Откатные ворота

Это изделие достаточно молодое в сравнении с вышеуказанными экземплярами. Однако при большой ширине ворот, и если этому позволяет длина ограждения — оно незаменимо.

Современные технологии позволили усовершенствовать рабочий механизм этой конструкции и сделали его безотказным. Они могут откатываться вручную и с помощью электродвигателя на дистанционном управлении. К их преимуществам следует отнести возможность их установки при малой близлежащей горизонтальной территории.

Подъемные ворота

Это превосходный вариант когда нет места для полноценной работы всех вышеуказанных вариантов

Важно понимать, что при его использовании устанавливается верхний пропускной предел. Это можно рассматривать как недостаток

Однако при установке в гараже, либо под навесом — этот предел уже существует. В современных моделях также применяется электродвигатель и дистанционное управление

Важно позаботиться об их эстетическом виде в поднятом состоянии

Заключение

Мы рассмотрели, что такое ворота, их разновидности и функциональность. Какие преимущества получает хозяин применяя тот или иной тип этого изделия.

В любом случае, все вышеуказанные варианты дают возможность сделать самостоятельное изделие, отвечающее всем необходимым к нему требованиям. Надеюсь, данная статья будет Вам полезной!

Роллеты и секционные ворота

Этот вид ворот для гаража, по сути, металлические утепленные жалюзи, которые сматываются в рулон. Полотно состоит из вертикальных или горизонтальных ламелей, которые наматываются на вал и убираются под потолок или сдвигаются в сторону.

Рулонные ворота в гараж подходят только для охраняемых помещений, так как основной их недостаток – от воров и взлома они не защитят. Конечно, есть и дорогие пуленепробиваемые конструкции, но цена таких ворот очень высокая.

Какие достоинства у роллет:

• можно установить в гаражах, жестко ограниченных по площади;
• за два часа можно установить всю конструкцию в проем любой геометрии;
• вес ворот минимален;
• поломанную ламель легко заменить;
• можно оборудовать автоматикой, противопожарной сигнализацией и датчиками движения.

К сожалению, недостатков у роллет много:

• если ширина проема больше трех метров надо устанавливать две секции;
• установка калитки обойдется в тридцать процентов от цены;
• защиты от взлома у конструкции нет;
• при морозе створки примерзают к направляющим, нужен подогрев каркаса;
• механизм подъема требует профессионального ремонта.

Такие ворота устанавливают в гаражах на охраняемых стоянках или в металлических боксах во дворе частного дома. Для утепленных отапливаемых гаражей конструкция не подходит.

Технология сборки и установки распашных ворот

Ворота следует изготовить в стационарных условиях на земле и выровненной поверхности (лафете). Размеры ваших ворот должны точно совпадать с проектными чертежами. То есть все заготовки нужно отпилить болгаркой с допуском в 1 мм. Затем сверяя прямые углы, сваривают детали будущего периметра створок ворот, а потом поперечины и диагонали.

Разметку под петли производят на расстоянии не менее 30 – 40 см от края рамы и следом же приваривают к ней. Шарниры можно купить в магазине или заказать в токарной мастерской. После подводят навесной столб и проделывают те же действия со сваркой, методом прихвата.

Если все точно по размерам, обваривают полностью петлю. Можно не пользоваться сваркой, но тогда вам придётся каждый навес прикручивать через толстую сталь на саморезы. Покрасив металл можно прикрутить профлист шурупами с пресс шайбой.

Установка распашных ворот начитается с разметки опорных (бетонных или кирпичных) столбов, по центрам главной оси ворот. В основании столбов нужно вмонтировать на бетон железную трубу диаметром 100 мм. Ее необходимо вкопать на глубину 130 -150 см. Делать это лучше всего при помощи шнека (бура) соответствующего диаметра, оставляя место под заливку бетона примерно на 10 см по окружности.

Выставляя основу кирпичного столба, пользуйтесь уровнем и проверяйте вертикаль в обеих плоскостях. Между воротинами необходим зазор в 20 мм, который с наружи можно перекрыть притворной планкой из металла, шириной в 50 мм. Так допуск необходим, так как в жаркие дни при нагреве металл расширяется, и ваши ворота могут просто заклинить. Самодельные распашные ворота будут выглядеть ничуть не хуже заводских аналогов, если подойти к процессу их сборки с умом.

Есть много вариантов оформления ворот, но их просто невозможно описать все подряд. Каждый случай индивидуален и поэтому изготовление распашных ворот, можно назвать творческим процессом, где каждый хозяин может воплотить собственные наработки или взять уже существующие.

Видео по теме:

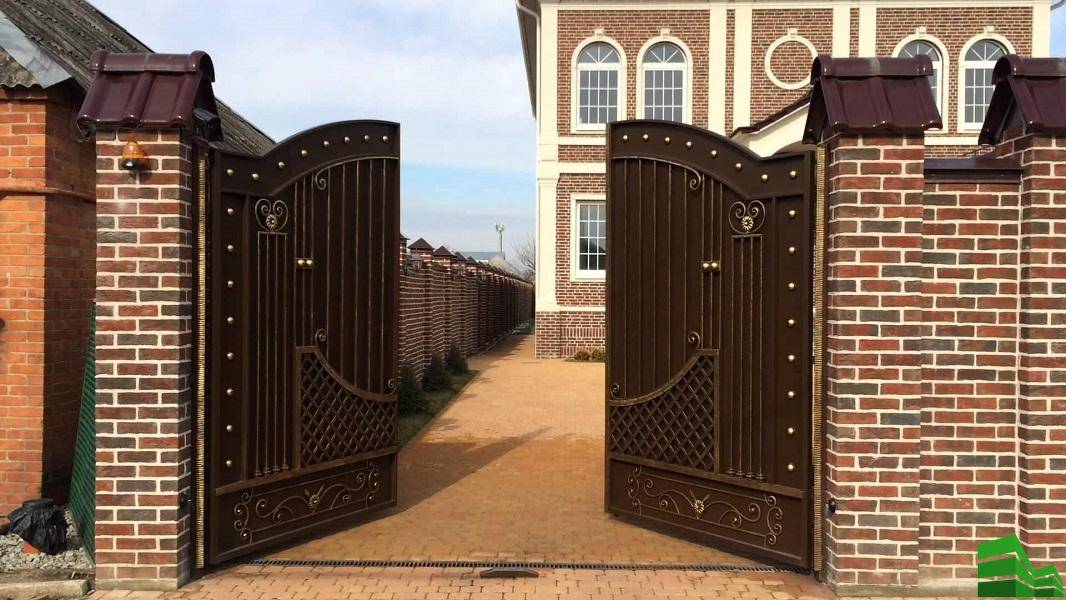

Распашные ворота

Уже много лет не меняется принцип устройства распашной конструкции. Для создания таких систем применяются разнообразные материалы, среди которых дерево, металл, сэндвич-панели, профнастил, поликарбонат.

На сегодняшний день усовершенствован механизм, что открывает дверцы. А сами ворота могут оснащаться автоматическим приводом, что делает управление ими максимально простым и комфортным.

Основными элементами распашной конструкции являются:

• столбы;
• петли;
• створки;
• засовы;
• упоры;
• заполнение.

Ворота разделяются по типу устройства:

1. Двуполые (имеющие две дверки или одну).
2. Комбинированные, имеющие калитку, встроенную в полотно, либо оснащенные отдельным входом.

По типу оформления выделяю такие разновидности:

• односторонние (оформленные лишь снаружи);
• двусторонние (выполненные в технике художественной ковки, когда обе стороны системы имеются эстетически привлекательный внешний вид).

По материалу, из которого изготовлено полотно, ворота делят на:

• деревянные;
• металлические (гладкое полотно или профиль);
• поликарбонатные;
• кованные.

Монтаж и настройка привода

Настройка актуатора

Рычажные механизмы устанавливают для нетяжелых полотен, но есть и более мощные и дорогие модели. Линейные потянут большие нагрузки, но по надежности оба устройства одинаковы, поэтому выбирают тип для конкретного случая. Элементы механизма располагают недалеко от плоскости ворот, изолируют от влаги.

Пульт управления открыванием и закрыванием ставят как отдельное устройство в помещении или на уличной опоре. Монтаж приводных деталей и запчастей выполняют по инструкции, которая сопровождает продажный комплект автоматического устройства.

Перед настройкой разблокируют автоматику ключом, чтобы дать возможность ручной координации. Проверяют плавность передвижения полотна, чтобы не было толчков. Если есть затруднения, контролируют правильность монтажа, а также соблюдение монтажного промежутка, который рекомендует изготовитель.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

• Самозакрывающаяся щеколда на калитку.
• Запирающее устройство для калитки со щеколдой и верёвкой.
• Пружинный запор.
• Потайной замок.
• Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
2. Привариваем посередине сваркой к ней болт под крепление защёлки.
3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
5. Крепим к основной запирающей пластине ручку для открывания.
6. Зафиксировать готовую щеколду на калиточной дверце.
7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем всё на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

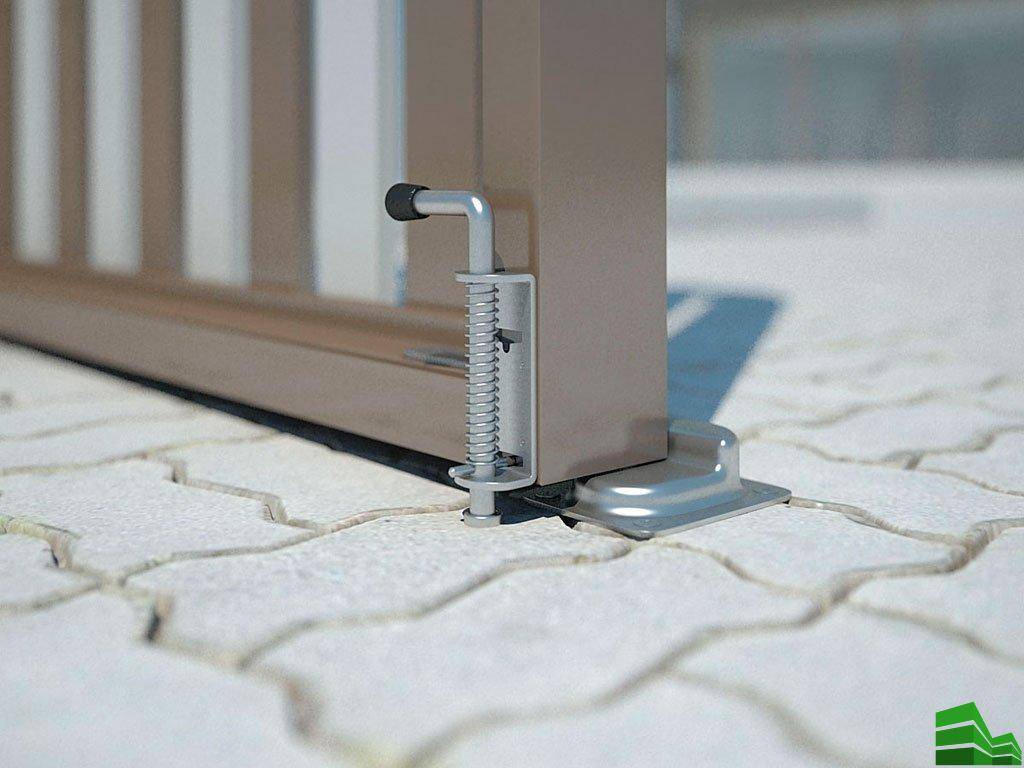

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

1. Обрезается кусок стального прута длиной 20–25 см.
2. Согните его под прямым углом 5–10 см от края.
3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
7. Пластина, являющаяся основанием для механизма, приваривается к забору.
8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Необходимые размеры

Красивое оформление входа, конечно же, важно, но не менее актуальным моментом является удобный проход и проезд на участок. Внимательно ознакомьтесь с вариантами чертежей распашных ворот и выберете подходящую вам версию

Для легкового автомобиля минимальной шириной проезда считается 2 метра и 80 сантиметров. Когда угол заезда не позволяет въехать на участок грузовому автомобилю, ширину следует увеличить в полтора раза.

Если такие ворота планируется открывать автоматически – механизм должен иметь соответствующую мощность.

Следует оставлять существенный зазор между землей и кромкой створки (минимум 8-10 см). Только в таком случае ворота не будут застревать во время движения.

Свободный проезд легковых автомобилей обеспечивает высота конструкции в два метра.

Установка автоматики на ворота

Конструкция с автоматическим приводом – это очень удобный и функциональный вариант, который позволит вам сэкономить время и силы. Для этого даже необязательно иметь специализированное оборудование, а можно использовать поворотный механизм, который применяется в спутниковой тарелке. Такой вариант будет не только эффективным и недорогим, но и безопасным, так как двигатель от спутниковой системы можно совместить с понижающим трансформатором.

Распашные ворота из металла с установленной автоматикой

Два привода от спутниковых систем с максимально длинными штоками прикрепляются к створкам ворот с внутренней стороны участка. К ним же покупается универсальный пульт управления. Также не помешает подсоединить к системе токовое реле, которое будет возвращать створку в исходное положение, если под нее попадет камень или другая помеха. Если такого реле не будет, то механизм автоматического открывания ворот может выйти из строя в результате попадания на дорогу перед конструкцией даже небольшого препятствия.

Устанавливаем опоры

Опоры являются важным звеном в изготовлении ворот. Они отвечают за надежность конструкции и срок службы готового изделия. При изготовлении опор необходимо учитывать, что может происходить изменение объема почвы в результате промерзания грунта в месте установки опор.

Для создания столбов для ворот допустимо использовать:

• трубы диаметром от 60 мм и более и сечением в 60х40 мм и 20х30;
• стальной лист;
• кирпич, камень или дерево.

Процесс монтажа выглядит следующим образом.

1. Готовятся столбы: из трубы-стойки требуемой длины.
2. Делается котлован, диаметр которого в два раза превышает диаметр будущей опоры, а глубина достигает уровня промерзания грунта. При этом стоит помнить: если в месте установки ворот грунт промерзает не очень глубоко, то глубина котлована не должна быть меньше 1 м.
3. На дно котлована насыпается подушка из песка и щебня. Ее высота должна составлять 20 см.
4. В котлован устанавливаются столбы, к которым предварительно приварен стальной лист прямоугольной формы размером 30х30 см.
5. Стойки закрываются облицовочным материалом, который будет препятствовать попаданию осадков. Для этого можно использовать: кирпич, дерево или камень.
6. Земля вокруг будущих опор проливается водой и утрамбовывается. Это позволяет избежать растрескивания бетона после его заливки.
7. После этого они заливаются смесью песчано-цементной, в результате чего и происходит закрепление столбов.
8. Далее в течение недели, не менее, цементу дают возможность хорошо схватиться.

Виды и типы распашных ворот

Как отмечалось выше распашные въездные ворота в зависимости от материала, могут быть двух видов: деревянные и металлические. По конструкции принято отличать ворота двуполые (двухстворчатые) и с одной полой (створкой).

Очень часто, в особенности в конструкциях ворот для гаражей, ангаров и складских помещений, применяются комбинированный тип — двуполые ворота с калиткой. Тем самым экономится место и материалы для отдельного входа. Но в большинстве случаев они выполняются как «глухие» элементы, и лишь некоторых местах (госучреждениях, больницах и т.д.) можно встретить кованные, решетчатые или трубчатые распашные ворота с входом на них.

Другой тип ворот — это металлические распашные ворота на две створы с применением художественного оформления и (или) облицованные крашенным профлистом. Полы ворот имеют облегченный вид, а вход (калитка) выполнен рядом с ними.

Данный вид отлично подойдет для частного дома. Он получил широкое применение, поскольку служит десятилетиями и практически не требует ремонта, в отличие от деревянных аналогов. Дополнительно конструкция может быть оснащена автоматикой, что еще больше повысит их функционал.

Как выбрать оптимальный вариант ворот?

Для того, чтобы выбрать один из вариантов ворот, необходимо узнать о каждой их разновидности по-отдельности. Самыми популярными среди населения считаются распашные и раздвижные конструкции. Каждая из данных типов имеет свои положительные и отрицательные стороны при возведении и дальнейшем использовании.

Распашная конструкция

Фото варианта распашных ворот.

Распашные ворота (книжка) – самая распространенная разновидность ограждения, которую можно увидеть, в основном, на территории частных домов и дачных построек. Она пользуется популярностью, так как для возведения данной конструкции материалы можно подобрать самые доступные, к тому же установить ее своими руками под силу даже новичкам.

Схема ворот-книжки представляет собой несложный каркас в виде двух или трех столбов, на которые с помощью петель фиксируются створки. В зависимости от того, с какой стороны опор они прикреплены, определяется, вовнутрь или наружу двора будут открываться ворота.

Створки, как правило, выполняются из профильной трубы и внешне выглядят как рамная конструкция, которая может быть обшита различным материалом, таким как дерево или листы из металла

При изготовлении рамы и установке обшивки важно учитывать, что их общий вес не должен получиться слишком большим, так как опорные столбы могут прогнуться, а сами ворота не будут функционировать должным образом

Главным недостатком в использовании распашной конструкции считается наличие свободного пространства для открытия створок. Особенно неудобно ей пользоваться во время зимнего периода, когда появляется необходимость расчищать снег, чтобы заехать или выехать во двор автотранспорту.

Разновидности раздвижных конструкций

Фото консольных ворот с направляющей балкой, расположенной посередине.

Откатные.

Подвесные откатные.

Раздвижные ворота, которые можно сделать самостоятельно, подразделяются на несколько подвидов: консольные, откатные и подвесные. Последние из перечисленных редко используются в качестве части ограждения, так как их конструкция имеет важную отличительную особенность – створки вешаются сверху, что существенно ограничивает высоту автомашин, которые могут заехать во двор.

Консольные и откатные ворота изготавливаются, в основном, для частных и промышленных территорий.

Их конструкции схожи тем, что на опоры вешается одна створка, которая при открытии отъезжает в сторону. Благодаря такой схеме, пространство возле ворот используется самым оптимальным образом.

В отличие от откатной, отличие консольной конструкции в том, что балка, по которой перемещается полотно створки, располагается на каркасе сооружения на разной высоте, в зависимости от предпочтения владельца. Кроме того, она имеет только один столбец-опору.

Такая разновидность ограждения считается самой практичной, но и самой затратной по сравнению с распашными и откатными. Кроме того, установить данный тип ворот своими руками будет достаточно сложно, не имея ранее полученного опыта в строительстве подобных сооружений.

Технология сборки и установки распашных ворот

Ворота следует изготовить в стационарных условиях на земле и выровненной поверхности (лафете). Размеры ваших ворот должны точно совпадать с проектными чертежами. То есть все заготовки нужно отпилить болгаркой с допуском в 1 мм. Затем сверяя прямые углы, сваривают детали будущего периметра створок ворот, а потом поперечины и диагонали.

Разметку под петли производят на расстоянии не менее 30 – 40 см от края рамы и следом же приваривают к ней. Шарниры можно купить в магазине или заказать в токарной мастерской. После подводят навесной столб и проделывают те же действия со сваркой, методом прихвата.

Если все точно по размерам, обваривают полностью петлю. Можно не пользоваться сваркой, но тогда вам придётся каждый навес прикручивать через толстую сталь на саморезы. Покрасив металл можно прикрутить профлист шурупами с пресс шайбой.

Установка распашных ворот начитается с разметки опорных (бетонных или кирпичных) столбов, по центрам главной оси ворот. В основании столбов нужно вмонтировать на бетон железную трубу диаметром 100 мм. Ее необходимо вкопать на глубину 130 -150 см. Делать это лучше всего при помощи шнека (бура) соответствующего диаметра, оставляя место под заливку бетона примерно на 10 см по окружности.

Выставляя основу кирпичного столба, пользуйтесь уровнем и проверяйте вертикаль в обеих плоскостях. Между воротинами необходим зазор в 20 мм, который с наружи можно перекрыть притворной планкой из металла, шириной в 50 мм. Так допуск необходим, так как в жаркие дни при нагреве металл расширяется, и ваши ворота могут просто заклинить. Самодельные распашные ворота будут выглядеть ничуть не хуже заводских аналогов, если подойти к процессу их сборки с умом.

Есть много вариантов оформления ворот, но их просто невозможно описать все подряд. Каждый случай индивидуален и поэтому изготовление распашных ворот, можно назвать творческим процессом, где каждый хозяин может воплотить собственные наработки или взять уже существующие.

Видео по теме:
