Расширительный бачок для систем отопления

Изготовление расширительной емкости своими руками: фото

Начинать работу следует, создав чертеж или эскиз будущего изделия. При этом оцениваются материалы и инструменты для изготовления расширительного бака, имеющиеся у домашнего мастера.

Фото 1. Так выглядит схема открытого расширительного бака с поплавковой системой управления уровнем воды.

Объем бака для системы отопления отдельного дома или квартиры

Только при эксплуатации будет заметно, как теплоноситель быстро испаряется. Потребуется частая его заливка. Многим кажется, что нужен небольшой объем. Существуют рекомендации, что достаточно для расширительного бака иметь емкость на 5—7 л. Конечно, такой объем найти или изготовить проще.

При изменении режима работы котла (даже зимой бывают оттепели, когда нагрев теплоносителя производится до температуры всего 40—45 °С). Из расширительного бака вода может полностью уйти внутрь системы.

Справка! На практике доказано, что минимально необходимо иметь эту емкость объемом не менее 10% от общего объема всей системы.

Подсчитать объем расширительного бака несложно. Определяется протяженность трубопроводов, а также количество секций во всех батареях. Например, для дома площадью около 100 кв.м. объем отопительной системы составляет 120—140 л. Тогда расширительный бак должен быть не менее 12—14 л. Можно немного больше, чтобы реже доливать воду.

Непосредственное изготовление

Когда домашний мастер приступает к работе, то у него имеются следующие варианты:

  • используется готовая емкость, например, кастрюля большого объема, молочная фляга или бидон на 12—15 и более л;

Фото 2. Изготовить расширительный бак можно из различных емкостей, в том числе из подобной алюминиевой фляги.

в наличии имеется листовой металл и сварочный аппарат.

  1. Найти сверло столь большого диаметра в домашних условиях бывает трудно. Поэтому размечают окружность, а затем по контуру насверливают отверстия.
  2. С помощью напильника стачивают перемычки и придают отверстию приемлемый вид.
  3. Используют широкие шайбы, резиновые прокладки и гайки с нужной трубной резьбой.
  4. Собирают будущую конструкцию и устанавливают повыше, желательно на чердаке.
  5. Для предотвращения интенсивного испарения накрывают крышками.
  6. Чтобы избежать замерзания в зимний период дополнительно утепляют. Используют вышедшие из употребления теплые вещи или различные утеплители, например, «Урса».

Такой способ изготовления расширительного бака наименее затратный.

Важно! Если есть в наличии молочная фляга объемом 40 л, то ее удобнее всего применять для создания расширительной емкости отопительной системы. Крышка при эксплуатации закрывается неплотно, убирается резиновая прокладка

Изготовление из листового материала

К исходному материалу предъявляются определенные требования. Толщина листов должны быть не менее 4 мм. При использовании листа с меньшей толщиной срок службы может быть ограничен лишь несколькими сезонами.

Как правильно установить своими руками закрытый расширительный бак

Схема подключения не отличается особенной сложностью. Правильно монтировать закрытый расширительный бак своими руками можно, соблюдая следующую схему подключения. Предварительно нагревательный котел обесточивается, перекрывается подача теплоносителя, вода из радиаторов сливается.

Если для монтажа применяются полипропиленовые трубы, потребуется специальный паяльник для их монтажа. Понадобятся также муфты и уголки. Из фитингов лучше использовать «американку», так как она дает возможность без затруднений снимать емкость для проведения профилактических работ и ремонта. Ниже приводится последовательная схема действий по монтажу расширительного бака.

  1. На резьбовую часть штуцера бака наматывается уплотнительная нить.
  2. На штуцер заворачивается переходник для установки крана.
  3. На резьбовую часть переходника наматывается уплотнительная нить.
  4. На переходник устанавливается запорный кран.
  5. На резьбовую часть «американки» наматывается уплотнительная нить. «Американка» заворачивается в кран с помощью пассатижей и разводного ключа.
  6. На резьбовую часть уголка наматывается уплотнительная нить. Уголок заворачивается в «американку».
  7. На корпус бака надевается хомут для крепления бака, который входит в комплект поставки.
  8. На противоположной стороне бака находится ниппель для закачки воздуха, на который накручена пластиковая крышка.

После размещения расширительного бачка в выбранном месте проверяется качество всех соединений, и в систему осуществляется подача теплоносителя. После того, как внутреннее давление в батареях достигнет расчетных значений, из них стравливаются воздушные пробки, и отопительная система запускается на полную мощность. Компенсационная емкость устанавливается так, чтобы ее удобно было обслуживать, то есть между ней и стеной оставляется свободное пространство.

Уплотнять все соединения нужно герметиками, стойкими к воздействию высоких температур, иначе неизбежно возникновение протечек. Мембранный расширительный бак в закрытой системе отопления устанавливается со стороны подачи холодной воды. При выполнении всех манипуляций необходимо соблюдать требования техники безопасности.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала

Спасибо за внимание!.

Расчет экспанзомата для системы с котлом мощностью 31 кВт

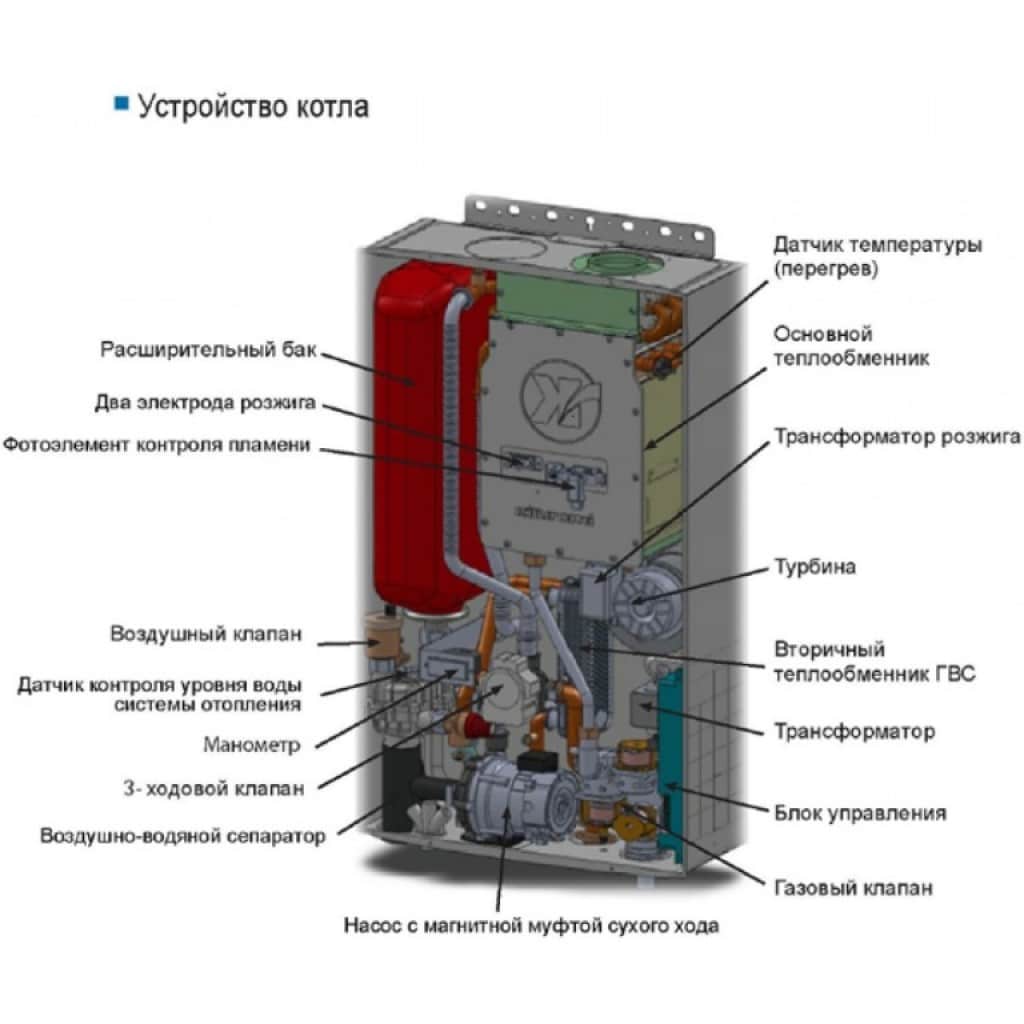

Устройство газового котла со встроенным расширительным баком

Перед проведением расчетов по подбору расширительного бака следует знать, что большинство настенных котлов оборудованы встроенными расширительными баками. Объем встроенного бака указан в технической документации котла. При пересчете объема системы отопления по мощности котла (умножением 1кВт мощности по теплу на 15 литров) сверяют соответствие бака объему сооружаемой системы. При недостатке устанавливается дополнительный бак. Его объем рассчитывается за вычетом встроенного экспанзомата. Напольные котлы, как правило, не имеют встроенного оборудования.

Расчет выглядит следующим образом:

К = (ДМ – ДБ)/(ДМ+1) = (3,0 – 1,5)/(3,0 – 1) = 0,375

3,0 – давление в системе, максимальное, атм.;

1,5 – давление воздуха за мембраной, атм.;

0,375 – показатель эффективности бака, К.

Объем теплоносителя: В = 31х15 = 465 литров.

Тогда объем бака составит:

А = 465х0,04/0,375 = 49,6 литра.

Выбирается расширительный бак объемом не менее 50 литров с давлением воздуха в 1,5 атм. Общий способ подбора (10% от А) показывает необходимость применения бака объемом не менее 46,5 литров. В таком случае размер экспанзомата всегда округляется до большего объема – 50 литров.

Давление воздуха, включенное в расчет (1,5 атмосферы), можно изменить. На расширительных баках имеется встроенный клапан для заполнения воздухом. К нему можно подключить ручной насос и поднять давление в случае, если заводское давление составляет меньшую величину

При этом необходимо соблюдать осторожность – при значительном повышении давления можно повредить мембрану, поэтому процесс нужно контролировать по манометру. Клапан также выполняет функцию сброса давления при его поднятии до предельных значений

При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% – это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом.

Рейтинг расширительных баков

Для составления обзора отобрали технику известных брендов на рынке гидротехнического оборудования. Изучили технические характеристики, особенности монтажа и работы, конструктивные особенности. Эксперты учитывали отзывы владельцев, мнения теплотехников, занимающихся обслуживанием отопления

Основное внимание уделили следующим параметрам:

  • Вид оборудования – выпускают открытые, закрытые, мембранные гидроаккумуляторы;
  • Объем – влияет на сферу применения;
  • Способ монтажа – устанавливают прибор вертикально или горизонтально;
  • Давление – устройства рассчитаны на работу с насосами разной мощности;
  • Защита от ржавчины – влияет на срок использования, необходимость ремонта.

Протечки, низкое качество резьбы, дефекты в резине и клапанах – оборудование с такими характеристиками мы исключили из нашего рейтинга.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

  • для соединения расширительной трубы, через которую поступает теплоноситель;
  • для циркуляционной трубы, что отводит воду из системы;
  • контрольной трубы, предназначенной для регулировки наполненности системы и
  • ликвидации из нее воздуха;
  • переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

  • необходимость теплоизоляции бака для снижения потерь тепла;
  • монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

  • не герметичность резервуара;
  • необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Устанавливаем оптимальное давление в бачке

Перед тем, как подключить расширительный бачок и заполнить его теплоносителем, в его воздушной камере необходимо установить оптимальное давление, соответствующее данному параметру в отопительной сети. Для выполнения этой процедуры с воздушного отсека снимается пластмассовая крышка, под которой находится ниппель, такой же, как в автомобильных покрышках. Измеренное манометром давление подгоняется под нужное значение подкачкой при помощи насоса или стравливанием при нажатии на шток ниппеля.

Оптимальное давление в бачке получается корректировкой в меньшую сторону внутреннего давления в закрытой системе отопления. Делается это для того, чтобы резиновая диафрагма была поджата со стороны теплоносителя. В противном случае, при его остывании произойдет затягивание воздуха сквозь автоматические отводчики, чего допускать ни в коем случае нельзя. Например, если внутреннее давление в сети составляет 1,2 атмосферы, то его оптимальная величина в расширительном бачке составит одну атмосферу. После установки этого значения можно открывать кран и заполнять систему теплоносителем.

С периодичностью в шесть месяцев в компенсационной емкости закрытого типа нужно проверять давление и производить визуальный осмотр на наличие механических повреждений.

  • расширительный бак отсоединить от магистрали;
  • стравить в нем давление, нажав на шток золотника;
  • снять поврежденную мембрану, слить излишки воды и установить новую;
  • установив оптимальное давление, прикрепить емкость на место.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

  • Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
  • Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
  • Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
  • Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Назначение расширительного бака

На самом деле трубопроводы и нагревательные приборы при изменении температуры изменяют внутренний объем, заполненный теплоносителем, незначительно. В качестве теплоносителя в системах отопления чаще используется вода, которая при нагревании до температуры 90—95 °С может увеличить объем на 2,5—2,8%.

Внимание! Излишки объема жидкости направляют в специальную емкость, которая располагается выше всех в отопительной системе. Еще одна задача, которую решают при установке расширительного бака, заключается в том, что наличие подобной емкости позволяет заполнить систему теплоносителем

Еще одна задача, которую решают при установке расширительного бака, заключается в том, что наличие подобной емкости позволяет заполнить систему теплоносителем.

Чтобы поток жидкости циркулировал по трубопроводам и нагревательным приборам, соблюдают условие неразрывности потока (о нем писал в середине XVIII века Даниил Бернулли).

Неразрывность потока — отсутствие мест, где нет воды. Наличие пустот создаст условие, при котором имеющиеся газовые пузыри, не позволят двигаться жидкости.

Наблюдается подобное явление в начальный период отопительного сезона, образуются воздушные пробки, которые удаляют, заполняя систему водой. Излишки жидкости находятся сверху в специальной емкости.

Справка! Естественная циркуляция внутри замкнутого пространства возможна только при наличии определенного гидростатического напора (Нст). Чем выше значение Нст, тем интенсивнее происходит циркуляция теплоносителя.

При снижении температуры теплоносителя происходит уменьшение объема. Часть воды из расширительного бака снова возвращается в отопительную систему.

Системы отопления выполняют с естественной и принудительной циркуляцией теплоносителя.

В традиционных конструкциях обогрева применяют расширительные баки открытого типа.

В тех случаях, когда теплоноситель побуждается к движению с помощью специальных циркуляционных насосов, чаще применяют расширительные устройства закрытого типа.

Открытого типа

Расширительный бак открытого типа представляет обычный металлический короб, соединенный с трубой от отопительной магистрали. Его размещают в максимально высоком доступном месте здания (дома).

В течение отопительного сезона регулярно инспектируют наличие воды в емкости. При необходимости производят доливку жидкости в раcширительный бак.

Некоторые специалисты устанавливают поплавковую систему управления уровнем в расширительном баке. При понижении уровня поплавок опускается, что приводит к открытию крана-питателя.

Вода самостоятельно доливается до нужного уровня. Автоматические системы монтируют только там, где есть водопровод, в котором поддерживается давление, превышающее гидростатическое значение Нст.

  1. Крайне простое устройство, легко изготовить своими руками.
  2. Может годами функционировать, не вызывая никаких нареканий от пользователей.
  1. Коррозия повреждает расширительный бачок в первую очередь.
  2. Нужно регулярно контролировать наличие жидкости и при необходимости доливать. Зачастую в частных домах при монтаже отопительной системы о емкости для расширения теплоносителя вспоминают в последнюю очередь. Размещаю ее около потолка, что создает неудобства при доливке. Вынуждены использовать плоские бутылки, чтобы долить воду.
  3. Необходимо проложить дополнительную трубу, которая будет обогревать только пространство около потолка.

Важно! Теплоноситель имеет тенденцию испаряться. Его периодически нужно доливать, чтобы внутри системы обогрева не образовывались воздушные пробки
