Как произвести расчет расстояния между сваями в винтовом фундаменте + от каких факторов зависит шаг

как рассчитать расстояние между сваями?

Решив использовать в качестве опоры дома свайный фундамент, человек сталкивается с необходимостью правильно рассчитать расстояние между столбами.

Расстояние между столбами зависит от множества параметров:

  • массы постройки;
  • площади дома;
  • архитектурных особенностей проекта (количество углов и пересечений стен, их взаимного расположения;
  • жесткости и упругости материала стен постройки и особенностей ростверка;
  • несущей способности почвы и прочих характеристик грунта;
  • выбранного типа опор фундамента, их размеров.

При расчете следует ориентироваться на требования и рекомендации строительных норм и правил. Перед определением промежутков следует высчитать необходимое количество свай.

Расчет количества

Чтобы знать, как распределять элементы в кусте, где ставить каждую конкретную опору, какие промежутки будут между ними, нужно знать их общее количество.

Для начала следует подсчитать массу постройки вместе с ветровыми, снеговыми и прочими нагрузками. Также нужно определить несущую способность грунта под основанием сваи.

Далее, зная несущую способность почвы и размеры подошвы, можно определить, какую нагрузку способен выдержать один столб.

При этом в зависимости от точности исследований грунта нужно добавлять 20-25% запаса.

Определение расстояния

Стоит помнить, что опорные элементы обязательно должны быть под углами постройки, в местах пересечения стен. Максимальное расстояние от одной опоры к другой определяется путем расчета сопротивления материала балок ростверка и стен изгибающим, продавливающим нагрузкам.

Таким образом, чем прочнее стены, чем массивнее ростверк, тем больше можно делать пролеты. Обычно не целесообразно делать расстояние в свету более 2,5-3 метров, потому что иначе неоправданно возрастают требования к прочности ростверка. Строительные нормы также регламентируют минимальный промежуток от столба к столбу фундамента. Оно зависит от типа свай и характеристик грунта.

Если погружение столба связано с вытеснением и деформацией почвы, то расстояние между осями столбов должно быть не менее 3d, где d — диаметр подошвы. К примеру, если используются вдавливаемые бетонные сваи размером 30 см, то между ними должно быть не менее 90 см или же 60 см просвет.

Зато легко нарушить следующее правило — промежуток в свету должен быть не менее 0,5 метра для сухих глинистых твердых почв и не менее 1 метра для прочих типов грунтов (СНиП 2.02.03-85).

Это требование обусловлено тем, что при близком расположении опор несущие конусы почвы под подошвой пересекаются на слишком близком расстоянии и это отрицательно влияет на совокупную несущую способность фундамента.

В данном случае, если высчитывается расстояние между винтовыми сваями, брать в расчет нужно не диаметр трубы, а размеры лопастей. Ведь именно они выполняют роль опорного расширения.

Если используются сваи ТИСЭ или другие разновидности с увеличенным диаметром подошвы, то брать в расчет нужно именно размер нижней, широкой части.

Если вместо круглой формы используются квадратные или прямоугольные, то вместо диаметра берется крупнейший линейный размер подошвы.

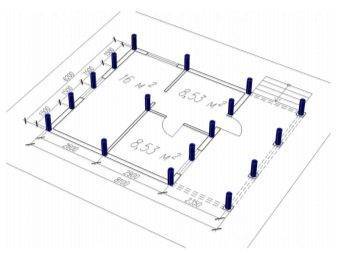

Таким образом составление проекта расположения выполняется следующим образом:

  1. Выполняется расчет общего требуемого числа столбов.
  2. На схеме фундамента расставляются все необходимые сваи, с учетом требований к размещению.
  3. При необходимости добавляются еще столбы, если где-то слишком большой пролет.

Если это бетонные типы, установка которых сопряжена с выдавливанием грунта, то нельзя устанавливать следующую сваю, если в соседней, расположенной ближе 1,5 м раствор еще не набрал прочности. В таком случае установка совершается через одну.

Смотрите нашу видео-подборку:

Основные схемы размещения

Существует несколько разновидностей схем расположения свай:

  • Свайное поле.
  • Свайный куст.
  • Свайная полоса.

Свайное поле представляет собой участок с равномерно распределенными по всей площади опорами.

Используется для жилых или вспомогательных построек, обладающих подходящим весом, этажностью и материалом для использования винтовых свай. Свайные кусты применяются для создания опорной конструкции под точечные объекты — вышки электропередач или мобильной связи, колонны, трубы котельных и т.п.

Свайные полосы служат фундаментом для линейных сооружений — ограждений, заборов, набережных и т.п.

При проектировании схемы расстановки опор учитывается конфигурация, геометрические и функциональные особенности всех элементов сооружения. Нередко используются смешанные, или комбинированные схемы расположения свай, когда совместно со свайным полем наблюдаются участки с кустами и полосами.

Необходимо учитывать, что минимальное расстояние между соседними сваями не должно превышать 2 диаметра, а между соседними рядами — 3 диаметра режущих лопастей

Это важно, так как при погружении грунт теряет свою плотность, на восстановление которой уходит большое количество времени

От каких факторов зависит шаг в фундаменте между винтовыми сваями?

Шаг винтовых свай напрямую зависит от их количества, которое рассчитывается по несущей способности единицы.

Основными факторами влияния в данном случае являются:

  • Несущая способность грунта.
  • Диаметр ствола и размер лопасти.
  • Глубина погружения, наличие прямого контакта с плотными слоями грунта.
  • Величина нагрузки.

Расстояние между винтовыми сваями определяется во время создания проекта, поскольку это расчетная величина, от которой зависит большинство параметров конструкции всех элементов основания, расположенных на поверхности.

Допустимая нагрузка на сваю обычно бывает указана производителем в паспорте, но это значение нельзя использовать при подсчете.

Оно не учитывает геологических особенностей и условий эксплуатации, являясь чисто информационной величиной.

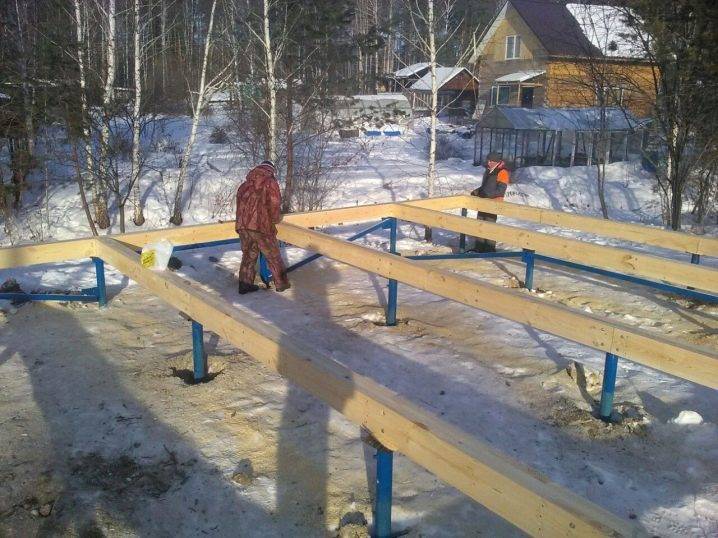

Устройство винтового фундамента

Правильное размещение свай необходимо, чтобы сохранить целостность каркасного дома и избежать просадки. Особенно это касается сложных проектов: проекты двухэтажных домов, здание со стенами неправильной формы и т. д. Главное правило: нагрузка должна распределяться равномерно.

Расположение опор дома бывает четырех типов:

  • Одиночное. Сваи располагаются на равном отдалении одна от одной по углам строения, под несущими стенами, и под вертикальными стойками каркасника;
  • Ленточное. Этот тип свайно-винтового фундамента способен выдерживать более высокие нагрузки. Опоры располагаются, как при одиночном типе фундамента, только укорачивается шаг между ними;
  • Кустовое. Подразумевается хаотичное размещение опор под основание дома. Они монтируются кустами, больше всего свай располагается в зонах с самой высокой нагрузкой (например, под комнатой с тяжелым оборудованием). При таких условиях шаг между опорами не играет роли, главное чтобы они было по всему периметру плиты;
  • Сплошное (по-другому, свайное поле). Такой тип фундамента актуален для местности с неустойчивым земляным покровом и для тяжелых каркасных зданий. Сваи располагаются сеткой по всему периметру строения. Максимальный шаг — 1 м.
  • Одиночные.
  • Свайный куст.
  • Свайное поле.
  • Свайная лента.

Свайные кусты используются при высоких нагрузках не единицу, что бывает при строительстве многоэтажных зданий, крупных ангаров и т.п. Свайное поле применяют для тяжелых построек с равномерным распределением нагрузки по всей площади основания.

Установка опор производится либо продольно-поперечными рядами, либо в шахматном порядке. Ленты необходимы при создании сооружений, имеющих протяженную структуру при малой ширине (набережные, подпорные стенки, ограждения и т.п.).

Необходимо учитывать, что расчетная конфигурация свайного поля не всегда полностью соответствует требованиям СНиП. Нередко возникают ситуации, когда количество опор не соответствует величине нагрузки из-за особенностей размещения.

В таких случаях необходимо увеличить количество свай или несколько скорректировать конфигурацию свайного поля с учетом специфики нагрузок.

По тому, какое распределение выбрано, подразделяют несколько видов размещения:

  1. Одиночное – опоры ставят по углам фундамента. А также по отдельным стенам и по центру.
  2. Ленточное – сваи идут по линии одной стены по периметру фундамента и под перегородками.
  3. Сплошное – свайное поле с рядным расположением или в шахматном порядке. Существующие варианты размещения свай под домом
  4. Кустовое – группа из нескольких опор устанавливается в местах предполагаемой максимальной нагрузки.

Что определяет выбор диаметра сечения конструкций?

Используя опоры с большим диаметром сечения, строители обеспечивают гарантированную прочность фундамента. Но при строительстве легковесных сооружений экономически нецелесообразно переплачивать за большие габариты свай.

решающую роль играют:

  • характеристики грунта на площадке;
  • рельеф застраиваемого участка;
  • назначение фундамента.

Взять сведения по геологии грунта собственник может из актуальной справочной документации, но получить достоверные значения можно только в результате лабораторного анализа проб почвы.

Рекомендации экспертов по выбору диаметра:

  1. Геошурупы с малым сечением (57 мм) применяют для основания под такие легкие конструкции, как ограждения из сетки или деревянных штакетников.
  2. Трубы d 76 мм будут устойчивыми по отношению к более тяжелым заборам, например, из профнастила, а также легковесных построек (беседок, террас).
  3. Столбы диаметром 89 мм используют при строительстве сельскохозяйственных построек, бань, а также тяжелых ограждений и бруса.
  4. Сваи с размером сечения от 108 мм можно выбирать при проектирование малоэтажных жилых домов, коттеджей, дач и т.д.

Устройство винтового фундамента

Фундамент на винтовых сваях используется при строительстве легких построек, вспомогательных помещений. При возведении тяжелых жилых домов использовать такой тип не рекомендуется.

Инструкция по монтажу винтовых оснований следующая:

Схема размеров винтовых свай.

Выбор места. При определении с местом строительства необходимо убедиться в том, что в местах устройства фундамента не проложены инженерные коммуникации (кабель, трубопровод и пр.).Разметка плана фундамента.

Разметка выполняется согласно проекту дома, где также указаны все данные об основании, его размерах и конфигурации. Все отметки необходимо выполнять с максимальной точностью, допуская погрешность по любому измерению не более 2 см.Ввинчивание свай. Осуществляется это следующим образом.

В месте расположения опоры делается небольшое углубление (примерно 15-25 см). В подготовленную яму устанавливается свая. В отверстие опоры вставляется лом, диаметр которого не более 3 см, далее устанавливается труба с квадратным сечением, образуя своего рода рычаг.

Для рычага лучше всего использовать металлическую трубу с сечением 50х50 мм и длиной 3-3,5 м. Длины рычага — 2-3,5 м с каждой стороны. Причем чем длиннее труба, тем проще будет крутить рычаг и тем глубже зайдет свая.

Ввинчивание опоры осуществляется при помощи круговых движений, совершаемых вокруг ее оси. За один оборот опора должна уходить в землю примерно на 20 см. Во время процесса нужно постоянно следить за ровным положением элементов фундамента.

При необходимости проводится выравнивание опоры. Следить за ровностью следует сразу, при вхождении опоры, т. к.

с каждым новым витком придать нормальное положение фундаменту будет все сложнее. Проверяется точность установки строительным уровнем или отвесом. Допустимое отклонение от оси — 1-2 градуса.

Если при ввинчивании свая не заходит в землю, а только рыхлит почву, то следует углубить яму до 50 см.

И при установке опоры нужно увеличить вертикальную нагрузку, для чего на рычаг дать дополнительную нагрузку. Как только опора зацепит грунт, нагрузку можно снимать. Закручивать сваи лучше при помощи трех или пяти человек.

Винтовые опоры ввинчиваются на глубину, предусмотренную проектом. Но она должна быть не менее 1,5-1,8 м и достигать плотных слоев почвы.

Все винтовые сваи вкручиваются вышеуказанным способом. После того как они все будут установлены, их следует подрезать болгаркой.

Это делается для того, чтобы они были одинаковой высоты. Для ровности обрезки используется строительный уровень. Рекомендуется оставлять винтовые сваи высотой до 50-60 см от земли.

Следующий этап — бетонирование винтовых свай.

Это необходимо сделать, чтобы придать опорам дополнительную прочность и надежность. Кроме того, из полости выгоняется лишний воздух. После данной процедуры фундамент сможет выдержать большую нагрузку, исключается возможность деформаций и крена опор.

Для засыпки в сваю следует брать цементно-песчаную смесь или бетонный раствор. Средний расход на одну сваю — 0,02 куб. метра раствора или 35 кг цементно-песчаной смеси.

Заключительный этап — приваривание оголовков и изготовление обвязки брусом. Брус можно заменить швеллером. В этом случае делать оголовки не нужно, что позволяет сэкономить на возведении фундамента.

При изготовлении свайного фундаментазапрещаются следующие действия:

  • подгонка свай под уровень при их завинчивании. В дальнейшем при эксплуатации фундамент может не выдержать нагрузки и просесть;ввинчивание опор под углом по отношению к оси более чем 2 градуса;удлинение свай, которые при были криво закручены;ввинчивание свай на глубину менее 1,5 метра;изготовление углублений под опоры глубиной более 50 см;использование свай с поврежденным антикоррозионным покрытием.

Если соблюдены все эти правила и инструкция по монтажу свай, то можно получить устойчивое основание под постройку, которая прослужит долго и надежно.

Несущая способность и долговечность свайного фундамента зависит от соблюдения технологических требований строительства и правильно произведенных расчетов. Среди прочих параметров рассчитывается и расстояние между сваями фундамента.

Строителей-новичков слово «расчет» пугает. Но для индивидуального строительства эту процедуру упростили настолько, что с ней может справиться и школьник, умеющий правильно оперировать арифметическими действиями.

Пример упрощенного расчета

Исходные данные для расчета фундамента под двухэтажный брусовой дом с размерами в плане 6 на 6 метров:

  • грунты на участке — глина;
  • диаметр используемых свай — 133 мм, диаметр лопасти — 350 мм;
  • масса дома, полученная в результате сбора нагрузок от стен, перегородок, перекрытий, полезного и снегового нагружения — 59 тонн.
  • периметр наружных стен — 24 м, внутренних несущих стен нет.

Сначала находится прочность грунта основания. Воспользовавшись приведенной ранее таблицей находим, что для имеющегося типа почвы она составляет 6,0 кг/см². Коэффициент надежности по нагрузке принимаем 1,75 (для обеспечения запаса по надежности). Остается вычислить площадь лепестковой подошвы:

S = (πD²)/4 = 3,14*352/4 = 961,6 см² (значение диаметра лопасти в расчет берется в сантиметрах).

Находим неоптимизированную несущую способность:

F = S*Rо = 961,6*6,0 = 5770 кг.

Вычисляем допустимую нагрузку:

N = F/γk = 5770/1,75 = 3279 кг ≈ 3,3 т.

Для дальнейшего расчета определяем минимальное количество свай, которые способны удержать данный дом:

59 т/3,3т = 17,87 шт, округляем до целых в большую сторону и принимаем в дальнейший расчет 18 шт.

Чтобы завершить вычисления для возведения фундаментов, нужно определить шаг между сваями. Для этого длину стен дома делят на количество опорных элементов:

24 м/18 шт = 1,33 м — максимальный шаг фундаментов.

Получилось довольно большое количество свай для такого небольшого дома, т.к. мы приняли что геологические изыскания не проводились, и пришлось принять γk = 1,75, если провести исследования хотя бы пробным вкручиванием (эталонным), тогда количество свай можно снизить до 12-13 штук, а это существенная экономия. В каждом случае нужно считать что обойдется дешевле — геологические изыскания или самостоятельный расчет и перестраховка по несущей способности.

Определение максимальной нагрузки на сваю — только часть вычислений для проектирования. Как показано выше, на этом расчет не заканчивается. Окончательными результатами вычислений должны стать следующие данные для свай:

  • сечение;
  • длина;
  • шаг;
  • распределение под несущими стенами.

Особенности грунта на участке

От параметров грунта во многом зависит прочность и надежность контакта ствола и лопастей каждой сваи с прилегающими слоями. Согласно требованиям СНиП, для анализа грунта необходимо произвести пробное бурение, лабораторные исследования состава и свойств грунтовых слоев.

Кроме того, рекомендуется установка эталонных свай, способных на практике продемонстрировать несущую способность сваи и величину сопротивления нагрузкам. На практике большинство исследований ограничивают пробным бурением и визуальным определением качества грунта.

Глубина залегания плотных слоев и их состав определяются по сопротивлению грунта при бурении.

ОБРАТИТЕ ВНИМАНИЕ!
Опытный бурильщик способен оценить состояние грунта не хуже, чем специалист-геолог, однако, если есть возможность выполнить качественный анализ грунта, пренебрегать ей не следует.

Минимальное и максимальное значение между опорами

Согласно требованиям СНиП, минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопастей. То есть, если имеются опоры с лопастями 30 см, минимальным расстоянием между ними будет 60 см.

Необходимо учесть, что это расстояние между лопастями, то есть при разметке, отмечая оси свай, следует считать не 2, а 3 диаметра. Максимальное расстояние определяется отношением веса дома к количеству свай.

Необходимо учитывать материал и сечение ростверка, чтобы не получить излишнюю подвижность балок в центральной части каждого пролета. По всем расчетам максимум всегда определяется как 3, в некоторых случаях — 3,5 м.

Выходить за пределы этих значение нельзя, это создаст угрозу конструкциям дома.

Особенности расчета

При вычислении интервала размещения свай необходимо учитывать определенные существенные критерии. Это позволит не располагать элементы слишком близко, расходуя средства зря, и не ставить их слишком далеко, подвергая фундамент и весь дом опасности просадки.

В расчетах профессиональных строителей учитываются следующие моменты:

  • масса строения (каркас, крыша, отделка и т. п. );
  • масса внутреннего наполнения (оборудование, мебель, вещи и жильцы);
  • динамические факторы (ветровая нагрузка, вес снега на крыше зимой);
  • несущая способность грунта;
  • технические параметры винтовых свай;
  • коэффициент запаса.

Для определения полезной нагрузки при расчете интервала размещения свай используется соответствующий СНиП. Например, для одноэтажного жилого строения нагрузка установлена на уровне 150 кг на 1 кв. м. площади. Показатели ветровой и снеговой нагрузки являются справочными и устанавливаются для каждого региона в зависимости от местной погодной специфики. Коэффициент запаса в среднем составляет от 1.1 до 1.25.

Перед планированием расположения свай необходимо вычислить их количество. Оно определяется на основе общей нагрузки на опоры. Суммарный вес делится на несущую способность одной сваи, в результате чего выясняется точное количество опор. Далее происходит их размещение с равным интервалом по периметру строения и под несущими конструкциями.

Второй вариант – это расстановка свай, планируемая исходя из определения нагрузки на 1 погонный метр ростверка. Чтобы ее вычислить, необходимо общую нагрузку здания разделить на общую длину всех несущих стен, а потом разделить на несущую способность выбранного типа свай. В результате получается показатель, определяющий необходимое количество опор для поддержания 1 метра ростверка. После этого определяется необходимый интервал размещения свай, достаточный для поддержания фундамента. Этот метод используется для более массивных строений и редко применяется для малоэтажных каркасных домов.

Для определения примерной несущей способности свай конкретного типа нужно посмотреть в таблицу с соответствующими показателями. Более точная информация, используемая в финальных вычислениях, указывается производителем в спецификации на конкретный товар. Стоит учитывать, что минимальное расстояние, на котором вкручивают сваи для дома и террасы – 108 см.
