Стандартные размеры профиля для гипсокартона

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

Выбор производителя

Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

Такой вариант есть у ГИПРОКА

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

https://youtube.com/watch?v=eFjOfgd8BQ4

Фурнитура для крепежа гипсокартона.

Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.

• Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.
• Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.
• Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.
• Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.
• Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.
• Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.

Какими бывают гипсокартонные профили: типы и размеры

Для изготовления профиля используют холоднокатаный металлический лист, обработанный цинкованием. Изделия получаются крепкими, практичными и надежными. Ведь оцинкованной поверхности коррозия не опасна, и поэтому такому профилю суждена очень долгая жизнь.

Каркас из металла, используемый для монтажа гипсокартона, по конструкции прост. В него входят горизонтальные и вертикальные детали. Последние называются несущими, или стоечными, элементами. Перпендикулярно им располагаются направляющие, или стартовые, элементы. Выбрать подходящий профиль для перегородок из гипсокартона не так сложно. Для начала перечислим все их виды.

Стоечный профиль (CD или ПП профиль)

Стоечные профили (именуемые еще потолочными) – одни из самых востребованных. Они, согласно маркировке Кнауф, обозначаются буквами CD. Аналогичные изделия марки Гипрок называются ПП профилями. Благодаря их оптимально подобранным размерам рационально и экономно используется пространство. При работе в помещениях любого размера отходов практически не остается.

Применяется этот профиль для изготовления каркаса при обшивке стен и подвесных потолков.

Размеры профилей:

• Длина – от 2,5 до 4 м;
• Ширина – 60 мм;
• Высота полок – 2,7-2,8 см.

Направляющий профиль для обшивки (UD или ППН)

UD (или ППН) профили – направляющие элементы каркаса. Облицовывая гипсокартоном стену или сооружая подвесной потолок, нужно по всему периметру плоскости смонтировать такие детали. Так как при монтаже данных профилей бур проходит прямо сквозь них, то желательно, чтобы они были перфорированными. Ведь в отверстия буру будет войти намного проще.

Используются в качестве направляющих в которые вставляются стоечные профили.

Размеры направляющих для гипсокартона:

• Длина – 3 м;
• толщина – 0,55 мм;
• ширина – 2,7 см;
• высота – 2,8 см.

Профили для создания перегородок — UW или ПН

Направляющие профили для создания перегородок имеют маркировку UW или ПН. Чтобы можно было сделать перегородку любой толщины, которая нужна, выпускаются данные детали с большой линейкой типоразмеров, в частности, ширины.

Используются в каркасе в качестве направляющих при создании перегородок.

Размеры профилей:

• Длина – от 2 до 4 м;
• высота полок – от 3,7 до 4 см;
• ширина – 4,2; 5; 6,6; 7,5; 10; 12,5; 15 см.

Профили для перегородок — CW или ПС

Стоечные профили для простенков маркируются буквами CW или ПС). По ширине они подбираются к стартовым элементам. Качественные изделия всегда имеют специальную насечку, для облегчения прокладки коммуникаций. Профильная деталь ПС от Гипрока обладает добавочным ребром жесткости, которое создает отогнутый край.

Используются для создания каркаса при монтаже перегородок.

Размеры профиля под гипсокартон:

• Длина – от 3 до 4 м (специальные длины делают на заказ);
• высота полок – 5 см у Кнауф и 4 см у Гипрок;
• ширина – сообразно с профилем UW или ПН.

Арочные профили

Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.

Размеры арочных профилей:

Вогнутые	Выпуклые
Радиус, мм.	Длина, мм.	Радиус, мм.	Длина, мм.
500 — 1000	2600, 3100, 4000	—	—
1001 — 2000	1001-2000	2600, 3100, 4000
2001 — 3000	2001-3000
3001 — 4000	3001-4000
4001 — 5000	4001-5000
> 5000	> 5000

ПРОФИЛЬ ДЛЯ ГИПСОКАРТОНА

Профиль для ГКЛ — это материал для внутреннего обустройства стен, потолков и перегородок в доме. Профили изготавливаются из оцинкованной стали различной толщины. Благодаря цинковому покрытию, при использовании профилей внутри помещения, они практически не подвергаются коррозии и могут прослужить не один десяток лет. С помощью профилей производят монтаж листов гипсокартона. В зависимости от назначения, профиль может иметь толщину от 0,4 мм до 0,7 мм. Профили крепят между собой специальными саморезами, которые обычно имеют размер 4,2*16 мм. Для монтажа профиля к стене используют подвесы. Благодаря перфорированным подвесам можно сгладить неровности стен зданий.

Правила выбора

Мало определить требуемые для монтажа типы профиля, важно выбрать надежную продукцию. Пытаться экономить на каркасе не стоит: от его качества зависит долговечность всей гипсокартонной конструкции

Чтобы не беспокоиться о качестве металлопрофиля, рекомендуется выбирать изделия известных производителей. Пусть придется немного переплатить за бренд.

Нужно обращать внимание на следующие особенности:

• Качество стали, от которых зависят надежность и долговечность.
• Жесткость, определяемая толщиной металла и правильностью его обработки. Оптимальная толщина профиля – не менее 0,5 мм, а лучше – 0,55.
• Легкость стоек и направляющих: с ними проще будет работать.

Этим параметрам соответствуют изделия фирм Knauf и Gyprok.

Типовые размеры стоечного профиля

Разнообразие изделий обусловлено большой линейкой по прочности, жесткости и сечениям. Чем шире полки, тем дороже стоимость элемента.

• Стоечный для перегородок – выпускается длиной 3 м, 3,5 м и 4 м. При высоких потолках в помещениях делают индивидуальный заказ на необходимую длину. Имеют размеры: 100х50, 75х50, 50х50, 47х32 мм. Толщина – 0,50-0,60 мм. Примерный расход 2 погонных метра на 1м².
• Стоечный потолочный – полки профиля с тремя ребрами, крепление выполняется при помощи подвесов с зажимов саморезами 3,5х9,5 мм. Чтобы избежать эффекта провисания на подвесе, края полок вогнуты внутрь. Размеры: 60х27 мм, толщина 0,50 мм, длина 3 м.
• Стоечный профиль стеновой – длина 3 и 4 м, 50-100х50, толщина 0,5-0,8 мм.

Потолочный металлический профиль

Дополнительные профили и аксессуары

При создании конструкций, в которых используют гипсокартон и металлопрофиль, не обойтись без дополнительных элементов. Ассортимент их разнообразен и включает в себя несколько разновидностей.

Угловой

Имеет прямоугольное сечение со слегка выступающей центровой частью.

Угловые профили также имеют несколько подвидов:

• Обе полки перфорированы большими отверстиями, которые позволяют уголку стать частью штукатурного слоя и за счет этого надежно удерживаться.
• С сеткой, которая клеится по краям профиля в виде полос. В результате достигается усиленная адгезия с последующими отделочными мероприятиями.
• На бумажном основании. В этом случае на бумагу высокой плотности приклеивают 2 металлизированные полоски. Такие элементы используют там, где предполагается маленькая нагрузка (в оконных проемах, краях полок и ниш).

Маячковый (ПМ)

Его используют как маяк или опорную направляющую с целью приобретения более ровной поверхности при штукатурке. Наибольшее распространение получили маячковые профили длиной 3 м и сечениями: 22х6, 23х10, 62х6,6 мм.

Перфорированные подвесы

Этот элемент изготавливается в виде ленты 125х60мм. Лента делится на 3 части. При этом средняя часть используется для фиксирования подвеса к потолку или стене, а крайние части с перфорацией отгибаются на 90 градусов. К ним крепят профили.

Металлические анкерные подвесы для потолочных профилей применяют для оформления и монтажа подвесных потолков.

Соединители

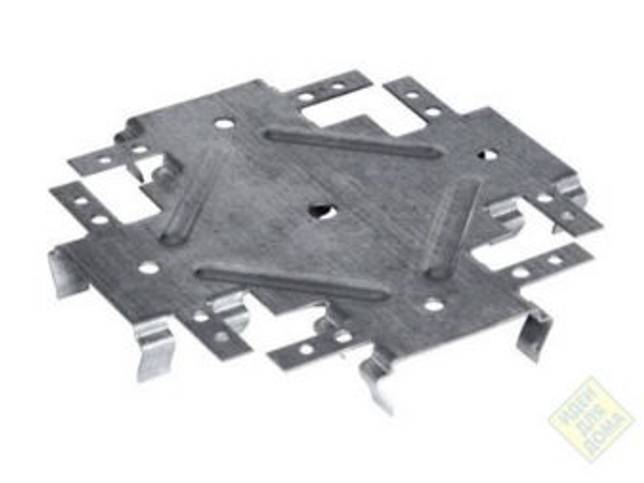

Соединитель одноуровневый и двухуровневый для потолочного профиля называют «крабом». Представляет собой пластинку с фиксаторами для крепления перекрестных профилей.

Удлинитель

Профильный удлинитель представляет собой маленькую скобу размером 110х58 мм для сращивания двух отрезков одинакового типоразмера.

Советы по выбору качественного крепежа и профилей

Перед покупкой проверьте, чтобы профильные элементы были ровными, имели соответствующий размер и неповрежденное оцинкованное покрытие. Интересуясь, как выбрать профиль для гипсокартона, помните, что толщина его менее 0,55 мм не допускается. Не стоит забывать, что не всё, что продается на рынке и в магазине, соответствует нормам.

Бывают следующие виды брака:

#1. Металл имеет недостаточную толщину – это большой недостаток. Ведь тогда при работе саморезы прокручиваются, так как быстро срывается резьба. Проверить толщину легче всего с помощью инструмента (штангенциркуля). Если его под рукой нет, то как вариант, можно сравнить профили от разных производителей.

#2. Следы ржавчины однозначно должны вас насторожить. Раз уж начался процесс коррозии, то он будет и дальше продолжаться. И еще: если пачка профилей блестит от обильной смазки, то это недобрый знак. Скорее всего, продавец так попытался замаскировать то, что покрытие некачественное.

#3. Неправильная прокатка видна почти сразу – достаточно вытащить отдельную деталь из пачки. Если посмотреть на нее вдоль, то можно заметить, что профиль весь перекручен, а форма его, мягко говоря, далека от идеала. Однозначно надо отказаться от покупки, а то замучаетесь выставлять профили. Кстати, когда их хранят неправильно, тоже возникают подобные проблемы – детали выгибаются и деформируются.

#4. Неточные размеры — один из самых недопустимых видов брака. Особенно если у стартового профиля высота полки оказывается меньше, чем нужно. И работать неудобно, и каркас получится так себе. Для гладких деталей типа CW высота полки должна быть точно 5 см, а для рифленых ПС Gyproc-Ультра допускается чуть меньшее значение. И даже если размеры профиля для гипсокартона чуть меньше, чем надо (2,48 м вместо 2,5 м, как делают некоторые изготовители), не стоит этого допускать.

#5. Если насечка сделана слишком редко или чересчур слабо, то саморезы вкручивать будет тяжело. Они долго пляшут по поверхности, отказываясь идти в нужное место. А если ребра у полок CD профиля слишком велики, то саморезы LN тоже нелегко вкрутить. Их жало неизменно оказывается на наклонных плоскостях.

#6. При покупке крепежа проверяем острие — для этого можно даже попробовать вкрутить парочку саморезов в металл. Визуально проверьте, нет ли в пачке крепежа, у которого острие сломано или присутствуют остатки металла. Головки тоже проверяйте – у них должны быть четкие шлицы, хорошо прорезанные. Иначе бита не удержится на саморезе. Брак шлицы может заключаться в литье плохого качества или металле, ее забившем. Никаких следов ржавчины быть не должно.

#7. Профиль с заусенцами никогда не берите – все руки будут изрезаны. Очень опасная и острая штука.

#8. У дюбелей проверяйте пробки из пластика. Если на них много наплывов, то впихнуть такие пробки в отверстие трудно. Пробка слабо держится в отверстии и плохо раскрывается.

Это интересно: Двухкомпонентный клей: виды и применение

Фурнитура для крепежа гипсокартона.

Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.

• Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.
• Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.
• Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.
• Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.
• Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.
• Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.

Потолочный профиль

При возведении разнообразных потолков из гипсокартона применяют потолочные типы металлического профиля:

• UD – вспомогательный для элемента CD по периметру или для фигурных элементов конструкции. Параметры: 25х25 мм, длина – 3 и 4 м, толщина – 0,40-0,55 мм. Боковые полки материала гладкие, нижняя имеет профилировку. Выпускается двух видов – с отверстиями для крепежа и без них.
• SD – несет основную нагрузку в каркасе. Расход – на один лист гипсокартона – 4 штуки. Связка на П-образные подвесы, вмонтированные в основание потолочной поверхности. Технические характеристики: 60х25 мм, толщина – 0,40-0,55 мм, длина – 3-4 м. Все перегородки с профилировкой для усиления жесткости.
• UW – вспомогательный для элемента CW, для создания криволинейных фигур разных уровней. Связка – с предыдущим уровнем или на подвесах. Размеры: 50х50, 75х50, 100х50 мм, длина – 3-4 м, толщина – 0,40-0,55 мм. Боковые полки материала гладкие, нижняя имеет профилировку.
• CW – как основа в комплектации с UW. Параметры: 20х50, 75х50, 100х50 мм, длина – 3-4 м, толщина – 0,40-0,55 мм.

Подвес анкерный

Материалы

В подавляющем большинстве случаев предпочтение отдается каркасу из металлического профиля. По сравнению с обрешеткой из деревянного бруса он имеет много преимуществ: долговечность, устойчивость к воздействию внешней среды, прочность, небольшое количество отходов. Для монтажа металлокаркаса используют следующие виды профиля:

• Направляющий (стартовый). Делится на потолочный (маркировка ПНП или UD) и стеновой, или перегородочный (ПН или UW).
• Несущий (основной, стоечный). Для возведения вертикальных стоек и горизонтальных перемычек используют стеновой металлопрофиль для перегородок (ПС или CW), а также потолочный (ПП или CD).
• Угловой (перфорированный уголок). С его помощью укрепляют внутренние и внешние углы конструкций из ГКЛ.
• Гибкий арочный профиль (ПА). Используется при монтаже арок и других криволинейных конструкций. Впрочем, его с успехом можно заменить и направляющим, сделав надрезы на боковых полках через определенные промежутки. Это позволит без проблем придать ему нужный радиус изгиба. Чем он меньше, тем чаще надо делать надрезы.

Перед монтажом приобретаются в нужном количестве различные крепежные элементы:

• Прямые подвесы. Пригодятся при выравнивании стен и потолков.
• Дюбель-гвозди. С их помощью к базовой поверхности крепятся элементы каркаса. Самые популярные размеры 6 × 60 мм и 8 × 80 мм. При большом слое штукатурки рекомендуется выбрать дюбели подлиннее.
• 9-ммиллиметровые саморезы по металлу . Называемые в народе «блошками» или «клопами», они используются при сборке каркаса. Некоторые профессионалы обходятся без них, соединяя металлические профили при помощи просекателя.
• Демпферная лента. Наклеивается на плоскость профиля, прилегающую к перекрытиям и стенам, и обеспечивает шумоизоляцию конструкции.
• Дополнительные элементы крепления – соединители типа «краб».

Стоечный профиль

Назначение стоечного профиля. Такой профиль служит для создания каркаса гипсокартонной стены или потолка. Каркас в свою очередь монтируется в заранее установленные по периметру направляющие.

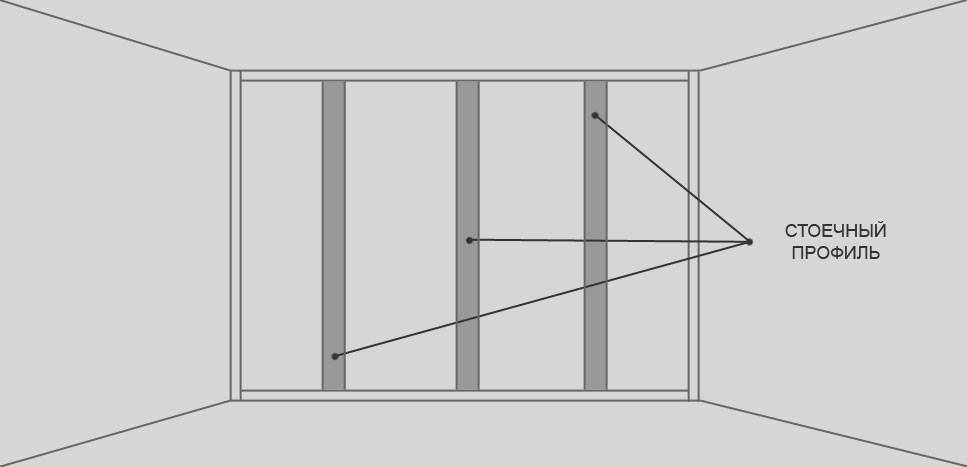

Пример монтажа стоечного профиля

Для придания большей жесткости каркасу, к несущим вертикальным стойкам крепятся горизонтальные перемычки. Они также нарезаются из стоечного профиля и крепятся к несущим стойкам с помощью саморезов и специальных креплений. Получается своеобразная сетка-каркас из стоечного профиля.

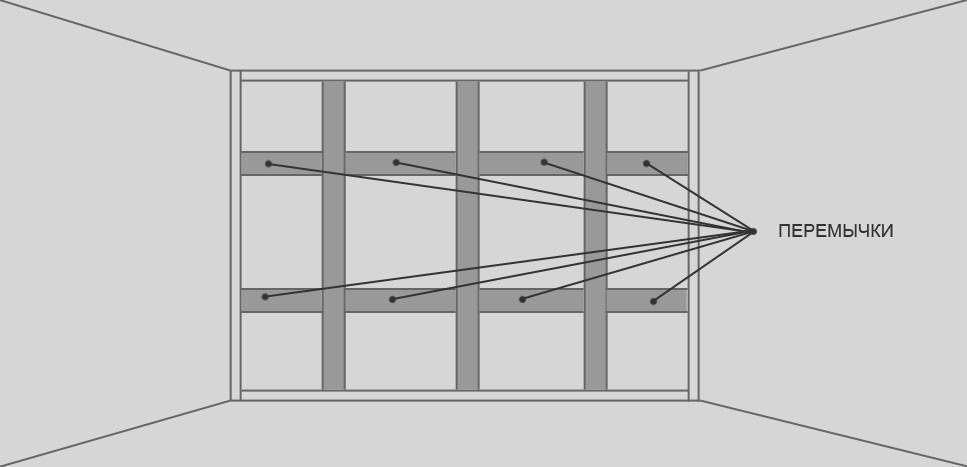

Пример монтажа перемычек

В отличие от направляющего, стоечный профиль, еще его называют стеновой, имеет ребра жесткости на всех сторонах и загнутые внутрь края.

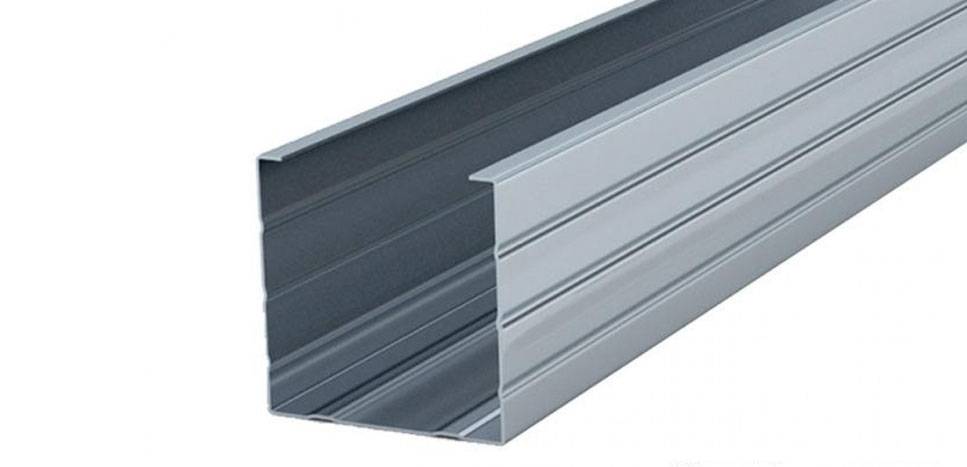

Стоечный профиль для гипсокартона

Размеры стоечного профиля. Вы можете встретить в продаже следующие варианты:

• 60х27мм — для монтажа потолка.
• 50х50мм — для отделки стен.
• 75х50мм — для возведения перегородок.
• 100х50мм — для возведения перегородок.

Наиболее распространенные размеры в ремонте 60х27мм и 50х50мм.

Толщина стоечного профиля колеблется от 0,4мм до 0,6мм, длина — от 3 до 6 метров.

Как определить брак

Существуют следующие типы брака среди профилей для ГЛК.

У металла нет нужной толщины. Данный недостаток очень существенный

От толщины металла зависит прочность конструкции.
Если имеются следы ржавчины, на них так же стоит обратить внимание. Это значит, что металл плохо обработан, что так же ведет к отрицательным результатам.
Неправильные размеры

Это один из самых неприятных видов брака, из-за которого невозможно правильно собрать конструкцию.
Плохая насечка также является минусом, поскольку из-за нее сложно правильно ввернуть саморезы.

Также следует заранее просчитать вес конструкции, поскольку от этого зависит выбор профиля и крепёжных систем для него. Если подобрать все правильно, то ремонт не составит особых проблем.

Подробнее о видах и размерах профилей для гипсокартона смотрите в видеоролике ниже.

Монтажные работы

Все что нужно подготовлено, инструмент ждет своего часа. Кажется, что уже можно начинать работы. Ведь чем быстрее начать, тем скорее все закончится, но спешить не стоит. Сначала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности при разных видах работы.

Монтаж каркаса для создания перегородок из ГКЛ имеет существенные отличия от установки обрешетки для обшивки гипсокартоном стен

Стены

В принципе, работа со стенами считается наиболее легкой. Именно с нее лучше всего и начинать, если это не противоречит этапам ремонтных работ.

Приступаем:

• Создание каркаса начинается с разметки. Лучше всего, если профиль будет находиться как можно ближе к прикрепляемой поверхности. Но данное правило не действует, когда планируется провести дополнительное утепление или проложить коммуникации. Разметку начинают с пола и переносят данные на потолок. Теперь можно делать отметки по боковым стенам и непосредственно по основной поверхности. Учитывают, что шаг стоечного профиля – 50-55 (до 60)см.
• Делается рассверловка под элементы крепления. Можно сразу устанавливать П-образные кронштейны.
• Наступило время закрепления всех частей конструкции. Сначала ставят ПН – получается замкнутая конструкция, в которую и вставляют СП. При помощи саморезов по металлу – прикручивают их вместе (снизу и сверху). Стоечные элементы крепят к подвесам.

Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.

Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом)

Уделяют внимание их креплению

Создание горизонтальных перемычек

Зачастую поступают так:

1. Ножницами по металлу разрезают концы профиля по ребрам.
2. Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.

Перегородки

Данные конструкции создаются для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.

1. В первую очередь следует понимать, что перегородка требует достаточной жесткости. Особенно это учитывают, когда конструкция не имеет опоры к двум капитальным стенам.
2. Работа начинается с закрепления направляющих. Для этого применяют дюбель с шурупом, учитывая шаг – 45-50 см.
3. Теперь устанавливают вертикальные стойки. Между собой их скрепляют горизонтальными стяжками. Крепление стоек осуществляется лицевой стороной к одной из стен. То есть получается, что обе стороны перегородки имеют ребро для крепления ГКЛ. Поэтому если планируется серьезное утепление или проводка коммуникаций, то выбирают профиль необходимого размера.
4. Все элементы конструкции надежно скручивают саморезами по металлу.
5. В боковые элементы (окончания) – вставляют деревянный брус подходящего размера. Это нужно для надежности.

Особенности создания дверных и оконных проемов

Каркас из металлопрофиля для гипсокартона часто нуждается в создание в нем различных проемов. С дверями поступают следующим образом:

• Собирается дверная коробка. В которую, предварительно, навешивают дверное полотно. Чтобы выставить необходимые зазоры (ведь коробка не закреплена) – вставляют клинья из ДВП или оргалита.
• Теперь начинают выставлять стойки, которые примыкают к дверному проему. Их выставляют вертикально и усиливают деревянным брусом. Наносят монтажную пену и притягивают коробку саморезами.

Схема создания дверного проема в перегородке из гипсокартона

При создании светового окна имеются такие особенности:

1. Необходимо установить две горизонтальные перемычки (сверху и снизу).
2. Вертикальные стойки лучше делать с деревянными закладными.

Оборудование для производства профиля для гипсокартона

Первый станок в технологической линии для производства металлопрофиля – разматыватель рулона. Для этого применяют приводные и неприводные консольные размотчики, работающие с рулонами шириной до 350 мм.

Для автоматизированных линий лучше подобрать оборудование с блоками автоматического управления. Такие разматыватели позволяют синхронизировать подачу металла с производительностью другого оборудования производственной линии. Конструкция станков позволяет быстро устанавливать рулон, сократить перерывы в производстве. Самоцентрирующийся вал размотчиков исключает перекос и потери на брак.

Приводной консольный разматыватель КР-10

Следующий элемент производственной цепочки – станок продолно-поперечной резки. Оборудование применяют для нарезки рулона на несколько полос, ширина которых соотвествует размерам профиля для гипсокартона.

В станки предумотрана установка блока управления на базе контроллера. Оборудование с таким устройством требуется для полностью и частично автоматизированных линий.

Обработка осуществлятся дисковыми роликами, что исключает заусенцы и другие недопостимые дефекты линии отреза. Такое оборудование позволяет выставлять требуемую ширину полос путем регулировки положения креплений ножей стопорными винтами. Станки в дестятки раз производительней гильотин и пригодны для крупносериного и массового производства приофиля для гипсокартона. Раской рулона на несколько полос осуществляется одновременно.

Станок продольной резки металла СПР-1250/5-А

Для смотки металлических лент применяют наматыватели с электроприводом. Оборудовние формирует равномерные плтотные рулоны штипсов, которые затем подают на профилировочный станок.

На намотчики предусмотрена установка АСУ для синхоронизирования подачи со станка продольно-поперечной резки.

Главный элемет технологичекой цепи производства – профилировочный станок. Гиб металла осуществляется прокатом между валиками и переходами.

Оборудование пригодно для производства стоечного и направляющего профилей любой длины. Станки уже настроены для производства изделий 2 модификаций. Существует обрудование всех типоразмеров профиля для гипоскартнных конструкиций. Длина заготовки практически не ограничена. На станках можно изготовливать профиль для гиспокартона до 4 м и более. Изделия большей длины позволяют сократить количество стыков и ускорить монтаж гипсокартнных констукций. При необходимости профиль легко отрезать при монтаже.

Cтанок для производства профиля для гипсокартона

Калибровочные клети позволяют настраивать оборудование под стальной, алюминевый прокат толшиной 0,35-0,7 мм. На станки установливаются устройства для формирования ребер жесткости и перфорации после придания заданной конфигурации штрипсу. Оборудрвание также оснащается гильотинными ножницами для отрезания уже готовых изделий заданной длины.

Для автомастичеких линий предумотрена установка АСУ для синхронизации с другим оборудованием.

Автоматизированные линии из станков производства «МОБИПРОФ» позволяют существенно меньшить брак, повысить производительность, а также снизать затраты на производство.

Изготовление профиля для гипсокартона – переспективный бизнес. Материал широко применяется в отделке жилья. Его покупают строительно-монтажные организации и производители гипсокартонных систем.

ВИДЫ ПРОФИЛЕЙ

Профили для гипсокартона бывают нескольких видов:

• Профиль направляющий(ПН) — служит направлением для установки стоечного профиля и потолочного профиля.
• Профиль направляющий потолочный(ПНП) — схож по назначению с ПН, но служит для монтажа потолков, незаменим при установке натяжных потолков разнообразной структуры и дизайна.
• Профиль потолочный(ПП) — устанавливается как правило к потолку и служит каркасом. Монтаж ПП производится с помощью специальных подвесов с возможностью регулировать вылет.
• Профиль стоечный(ПС) — устанавливается в направляющий профиль и служит основой для гипсокартонных перегородок.
• Профиль маячковый(ПМ) — служит для выравнивания основания стен при использовании штукатурки.
• Угловой профиль(ПУ) — профиль служит для оформления углов стен.

Профиль для ГКЛ

ПРОФИЛЬ ДЛЯ ГИПСОКАРТОНА РАЗМЕРЫ И ВИДЫ

Таблица размеров профилей и схематическое изображение профилей для ГКЛ

Профиль, эскиз	Размеры, мм	Длина, мм
ПН (профиль направляющий)	50*40, 65*40, 75*40, 100*40	от 2800 до 5000
ПС (профиль стоечный)	50*50, 65*50, 75*50, 100*50	от 2800 до 5000
ПП (профиль потолочный)	60*27	от 2800 до 5000
ПНП (профиль направляющий потолочный)	28*27	от 2800 до 5000
ПУ (профиль угловой)	31*31	от 2800 до 5000
