Подробно о разметке столбчатого фундамента

Столбчатый фундамент

Как разметить такой тип фундамента? Речь идет о свайном основании, самого простого типа. Разметка углов фундамента под столбчатый вид выполняется согласно разработанной технологии.
На концах осей устанавливаются опоры. Обычно их изготавливают из круглой трубы. Монтаж опор должен быть сделан строго вертикально. Они устанавливаются согласно разметке под фундамент, сделанной своими руками, в наиболее нагруженных местах, строящегося здания.
Столбы устанавливаются с шагом 1,5–2 м. Между собой они соединяются деревянными балками. Свободное пространство между опорами засыпается щебнем, смешанным с песком. Разметка под дом своими руками делается после строительства обноски.Высота основы регулирует габарит деталей обноски. Их обычно изготавливают из обыкновенных деревянных досок. Каждая изготовленная пара, устанавливается напротив другой. Ограничение установки выполняет натянутый шнур.
В результате получается прямоугольная фигура с прямыми 90 градусными углами. Расположение столбов должно иметь одинаковый уровень. Контрольные шнуры монтируются по отметкам, местонахождение которых находится строительным гидроуровнем.
Колышки устанавливают в местах, где происходит пересечение шнура. Здесь проводится бурение почвы, для установки опор. После этого снимаются шнуры.
В сделанные углубления вставляются сваи. Яма заливается бетоном. На следующем этапе размечается основная поверхность столбчатого фундамента.

Подготовительные работы

Начало практического воплощения на участке под застройку выстраивания контуров будущего фундамента начинается с планирования и подготовки необходимых инструментов и расходных материалов.

В качестве инструментов будет использоваться:

  • Молоток;
  • Рулетка;
  • Угольник;
  • Угломер или большой транспортир;
  • Нож или ножницы;
  • Лазерный нивелир.

Из всего перечисленного, возможно, только лазерный нивелир из-за своей высокой цены может быть упущен из списка, то вот относительно всех остальных инструментов, то без них обойтись, никак не получится.

В качестве расходных материалов будут использоваться:

  • Деревянные колышки 0,25 и 1,25 м;
  • Стальные арматурные пруты такой же длины;
  • Шпагат или шнур.

Деревянные колья в основном будут использоваться для разметки общего контура фундамента, а вот арматурные прутья уже придут на замену деревянным кольям на этапе практической отрывке траншей и шурфов.

Для удобства работы сразу рекомендуется заточить и затесать колья и прутья для удобства последующей работы.

Приступая к практической работе, следует сначала определить согласно плану и проекта общее месторасположения будущей постройки, ведь для размещения капитальных строений на участке застройки существуют определенные правила:

  • Постройки размещаются в строгом соблюдении с правилами относительно соседних участков, магистральных трубопроводов, газопроводов, линий электропередач и кабельных трасс линий связи;
  • Дом не может быть построен ближе, чем за 3 метра до соседского участка;
  • Хозяйственные постройки, в том числе предназначенные для содержания животных и птиц, а также септики и уборные должны находится не ближе чем за 15 метров от стен жилого частного дома;
  • Септик для индивидуальной системы канализации должен находиться на расстоянии не менее чем 5 метров от стен здания.

Определив эти стандартные параметры, согласно проектной документации проводиться привязка к сторонам горизонта и местным условиям, и проводится подготовка места:

  • Спиливаются деревья и вырубаются многолетние насаждения;
  • Снимается дерн и плодородный слой земли;
  • Выравнивается площадка.

По сравнению с остальными этапами работы, это самый трудоемкий период работы по разметке фундамента. При очистке площадки рекомендуется сразу спланировать место для отвала грунта , ввиду того что при отрыве котлована под фундамент, часть грунта придется однозначно убирать с участка застройки.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Расчистка, выравнивание и разметка участка под устройство ленточного фундамента из ФБС

Чтобы было понятно, о каком участке идет речь, приведем его краткие характеристики:

  1. S — 16040 м. кв.
  2. Бывшие земли сельхоз назначения (луга).
  3. Структура почвы — обедненная суглинистая.
  4. Толщина плодородного слоя — 100 мм.
  5. Глубина залегания верхнего горизонта почвенных вод > 2000 мм.
  6. Глубина промерзания грунта – 700 мм.

Возводимое строение: гостевой домик из бруса, совмещенный с баней-сауной общей S — 42 м. кв. (6х7 метров):

  • фундамент – ленточный из железобетонных блоков;
  • стены – брус 15х15 см;
  • перекрытия пола и потолка – доска 40 мм;
  • настил пола – половая доска 40 мм, потолка и стен – облагороженная вагонка (липа);
  • стропильная система навесная двускатная;
  • кровля – металосайдинг;
  • планируемый срок завершения строительства – 2 месяца.

Способы обозначения границ фундамента

До разметки участка под фундамент выполняют вычисления. Они нужны, чтобы определиться со сторонами основания и создать для них прямой угол.

Вычислительные действия

Чаще всего строят фундамент в форме прямоугольника, ссылаясь на простоту работ по его сооружению.

Чтобы создать прямой угол для обозначения границ этого основания, обращаются к теореме Пифагора, то есть к формуле c² = a² + b². Преобразованная формула выглядит следующим образом: c = √(a² + b²).

Получается, для создания прямого угла требуется выполнить сложение квадратов длин отрезков a и b и из их суммы определить корень. Результат вычислительного действия — это длина диагонали, соединяющей два рассматриваемых отрезка.

Методы разметки

Для обозначения границ прямоугольного основания, у которого по формуле были вычислены длины сторон, обычно используют метод паутины или золотого треугольника.

Золотой треугольник

Руководствуясь теоремой Пифагора или методом золотого треугольника, разметим фундамент размером 6×8 метров. Учитываем, что форма этого основания — прямоугольная.

Обозначая границы фундамента, действуют следующим образом:

  1. Сначала размечают первую сторону фундамента, удаляя её от забора или другого объекта так, что она была ему параллельна. Для закрепления разметки применяют тонкую верёвку. Между обносками (приспособлениями для разметки фундамента), созданными для первой стороны, оставляют расстояние 14 м. Такая дистанция образуется, когда между обносками и углами будущей конструкции добавляют по 3 метра.
  2. Натягивают первый шнур, а перпендикулярно ему — второй. Для выполнения этой операции шнуры скрепляют скотчем в зоне их пересечения.
  3. Согласно теореме Пифагора, формируют прямой угол. С этой целью создают прямоугольный треугольник с катетами по 3 и 4 метра и гипотенузой в 5 метров. Чтобы выполнить эту задачу, на первой тонкой верёвке отступают от места пересечения на 4 метра, а на второй — на 3 метра. В этих местах маркером делают отметки.
  4. Сделанные пометки объединяют, и образованную гипотенузу измеряют рулеткой. Доказательством того, что треугольник на самом деле прямоугольный, послужит совмещение пометок на расстоянии пяти метров.
  5. Прямоугольник достраивают, после чего отмеряют на шнурах длины сторон будущего основания дома (6 и 8 метров) и делают пометки.
  6. Перпендикулярно первому, натягивают ещё один (третий) шнур. Затем их скрепляют друг с другом в месте проставления отмеренных восьми метров.
  7. Перпендикулярно второму натягивают очередной шнур. Крепление осуществляют в месте, где отмечено расстояние в 6 метров.
  8. На третьем шнуре отмеряют и отмечают 6 метров, а на четвёртом — 8 метров. Прямоугольник получается только в том случае, если пометки на третьем и четвёртом шнурах совпадают. Поэтому их требуется перемещать до тех пор, пока они не окажутся совмещёнными.
  9. У созданного прямоугольника измеряют диагонали. Их соответствие друг другу означает, что прямоугольник получился правильным.

Паутина

Для получения разметки фундамента по методу паутины делают следующее:

  1. Тонкую верёвку нарезают на фрагменты длиной 6 и 8 метров, потому что такие размеры будут у будущего фундамента. Кроме этого, понадобятся 2 десятиметровые бечёвки. С помощью них потребуется создавать диагонали для разметки прямоугольного основания. Все верёвки необходимо сделать чуть длиннее, чем запланировано. Лишние сантиметры каждой бечёвки уйдут на их связывание друг с другом.
  2. Из верёвок образуют «паутину», соединяя стороны и диагонали по углам. Диагонали можно не скреплять в месте их совмещения.
  3. Первую бечёвку натягивают, создавая два угла. Фиксация верёвки осуществляется посредством колышков.
  4. Бечёвку, которая играет роль диагонали, подводят ко второму углу. При этом следят за тем, чтобы верёвки не опускались, а оставались натянутыми до предела.
  5. Используя колышек, закрепляют третий угол. В результате этого действия первый угол преобразуется в прямой. Таким же образом создают четвёртый угол, после чего фиксируют его деревянным элементом.

Разметка прямых углов фундамента дома с помощью «египетского треугольника»

Есть еще один способ сделать разметку фундамента своими руками – с помощью «египетского треугольника».

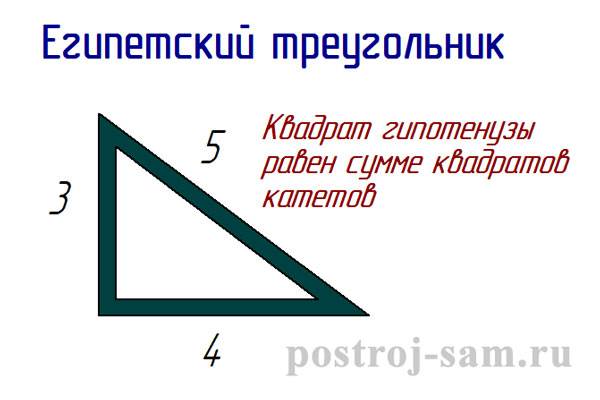

Как известно из школьного курса геометрии – «египетский треугольник» это прямоугольный треугольник со сторонами 3, 4 и 5

А в каких единицах, в сантиметрах или километрах – не важно

Для того, чтобы собрать такой треугольник своими руками, необходимо 3 относительно жестких рейки, размером 3м, 4м и 5м, деревянных или металлических. И если из этих реек собрать треугольник, то он будет прямоугольный.

С помощью такого треугольника можно размечать прямые углы и направления перпендикулярных стен.

Но, как показывает практика, этот треугольник, во-первых, сложно сделать идеальным, а во-вторых, если дом большой, то и треугольник нужен большой, а это просто нецелесообразно. Маленьким треугольником, будет погрешность, которую все равно потом исправлять, измерением диагоналей.

Учитыва вышесказанное — изготавливать «египетский треугольник» своими руками, для разметки фундамента, в большинстве случаев не имеет смысла.

Выводы и советы:

Итак, на первый взгляд, все очень трудно и без профессиональной помощи – не обойтись, но это далеко не так. Если вникнуть и понять суть, то разметка фундамента под дом своими руками станет для Вас сущим пустяком.

Вот несколько советов:

  1. Перед тем, как начинать разметку, обязательно убедитесь, что Вы сделали достаточные отступы от соседских участков и красной линии (согласно документам).
  2. Идеальными колышками будут куски арматуры диаметром 10-14мм, так вы сможете более точно произвести разметку фундамента.
  3. Хорошо натягивайте шнур между колышками, чтобы из-за травы, его направление не отклонялось.
  4. Натянутые шнуры не убирайте, пока траншея не прокопается лопатой на 2-3 ряда, иначе, точная разметка может превратиться в неровный фундамент.

Внимание! Как бы Вы точно не разметили фундамент под дом, все равно, при дальнейших работах с ним после заливки, будь то кладка кирпича, блоков или дальнейшая заливка, необходимо перепроверять диагонали

Как разметить фундамент для дома своими руками

Итак, если вы решились делать разметку фундамента самостоятельно, то обязательно прочитайте инструкцию ниже:

Для начала следует определить месторасположение основной точки, а точнее, главной фасадной стены. Делать это следует не так «как я хочу», а подойти к этому делу более серьёзно. Просчитайте несколько вариантов расположения окон, въездов и выездов, комнат, несущих конструкций. Также не забывайте и про климатические и тектонические особенности своего района. Определившись с размещением основной фасадной стены дома, необходимо вбить первый колышек от её начала.

Дальше ищем противоположную сторону относительно только что поставленного колышка. Иными словами, мы ищем начало фронтальной стены относительно основной. Дальше проводим прямую линию от первого колышка к предположительному месторасположению второго. Производим замеры с помощью рулетки и вбиваем кол. Затем натягиваем между ними шнур, если шнур лёг немного неровно, то проведите измерения заново. Также расстояние между колышками обязательно должно ровняться размеру боковой стены.

Дальше делаем расчет правильности разметки основания для дома

Для достижения более точного результата следует использовать одно важное правило геометрии, в котором говориться, что в прямоугольном равнобедренном треугольнике основание всегда равняется длине стороны, умноженной на 1,5. С помощью этого правила и определяется правильность построения разметки.

Затем нам требуется натянуть дополнительный шнур на расстояние в 40-50 сантиметров, который послужит основанием для равнобедренного треугольника

В итоге у вас должно выйти основание равное примерно 60-70 сантиметрам (зависит от запланированной площади дома). Дальше делаем разметку оставшихся двух схем опираясь на 3-й пункт в данном подзаголовке.

Чтобы проверить правильность разметки, натягиваем шнуры от перпендикулярно противоположных углов дома. При условии, что вы сделали всё верно, то получившиеся прямые линии должны иметь равную длину (или приблизительно равную). Если они не равны друг другу, то исправьте ошибки в своих геометрических расчётах и повторите разметку заново.

Если вы следовали этой инструкции, то у вас должно всё получиться. После того как вы сделали разметку, выкапывайте небольшой котлован в пределах получившейся фигуры.

Глубина котлована должна составить около 50-120 сантиметров (зависит от того какой тип фундамента вы собираетесь использовать и насколько глубоко хотите его закопать).

Отличия в установке столбчатого фундамента для бани и дома

Однако не стоит экономить и закладывать данный тип основания для сооружения тяжелых кирпичных или блочных конструкций домов, а тем более коттеджей в несколько этажей. В любой момент такое здание может разорвать. Даже винтовые сваи не всегда способны выдержать чрезмерно высокие нагрузки.

В настоящее время большой популярностью пользуется столбчато-ленточный тип фундамента, который способен выдерживать чрезвычайно большой вес строения. Глубина заложения опор в этом случае располагается ниже уровня промерзания, а сверху столбы соединяются лентой. Однако самостоятельно, без использования специальной техники соорудить такой комбинированный фундамент практически невозможно. К тому же затраты на материалы будут немаленькими. После заливки такого основания дальнейшие строительные работы можно проводить не ранее, чем через месяц – такой срок необходим для полного затвердевания цемента.

Создаем арматурные каркасы для наших свай

Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

План работ. Заготавливаем 4 прутка длиной  где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте,  где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба  где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).

Разметка для разного типа фундамента

Особенности каждого вида основания начинают проявляться практически сразу – каждый вид фундамента имеет свои специфические особенности, требующие из обязательного учета в построении линий контуров.

Однако, общим для всех типов оснований выступает то, что для проверки правильности расчетов и построения контуров выступает правило «золотого» треугольника, простейшего способа построения прямоугольника, известного еще со времен Древнего Египта – соотношение сторон 5:4:3 и есть основным правилом построения этой фигуры без транспортира с поразительной точностью.

Столбчатый

Этот тип основания интересен тем, что является самым сложным и требующим особого внимания при разметке из всех видов фундаментов. К тому же на практике, для его постройки потребуется наибольшее количество строительного шнура.

Согласно рабочего плану строительства размечается общий контур постройки:

  • Определяется угол постройки самый близкий к соседним участкам и забивается первый колышек;
  • Дальше, при помощи рулетки и угольника прокладываются линии внешних сторон;
  • Проводится проверка соответствия углов и сторон;
  • Проверяются диагонали;
  • Полученная разметка закрепляется арматурными прутьями и натягивается шнур;
  • Далее, размечаются места установки колонн по внешнему габариту;
  • От осевой линии колон отступается половина размера и прокладывается линия габарита от одной внешней линии до противоположной;
  • По такому же алгоритму выстраивается и вторая линия габарита ряда колонн фундамента.
  • Постепенно выстраиваются все линии и ряды столбчатого фундамента;
  • После фиксации арматурными прутьями и натяжения шнура проводится окончательная проверка всех диагоналей и углов буквально всех пересечений шпагата.

Ленточный

Особенностью разметки ленточного типа основания под дом выступает возможность проведения построения более легким способом, нежели столбчатого.

Принципиально особого различия в том, как проводится построение внешнего контура между ленточным и столбчатым фундаментом нет – в обоих случаях это обычный прямоугольник.

А вот дальше работа проводится следующим образом:

  • от одной оси откладывается необходимое расстояние на ширину ленты и с обоих сторон устанавливаются колья;
  • после проверки углов, подобная операция проводится на каждом участке прохождения ленты;
  • после построения линий одного направления, проводится прокладка перпендикулярных линий;

При прокладке нитей контура ленточного фундамента все отступы делаются внутрь габаритов здания, и ни в коем случае они не должны выходить за пределы основного контура.

Плитный

Несмотря на то что это самый легкий вид основания, при его закладке часто возникают проблемы, связанные с особенностями проекта, а именно, основание в виде плиты часто используется для построек нестандартной конструкции зданий.

Однако, если это не круглая башня, то в основе каждой  разметки лежит прямоугольник, построение и проверка которого проводится по стандартной схеме:

  • забивка основного кола;
  • выравнивание сторон;
  • проверка углов и выверка диагоналей.

Общие правила

Корректно выполненный первый этап строительства – разметка – становится надежным основанием для всех последующих. Наиболее важна точка отсчета: один из углов конструкции основания привязывается к имеющемуся на участке предмету или сооружению. Это помогает проверить себя.

Чаще всего точкой отсчета является забор, установленный по границе участка. В нескольких точках от него откладываются перпендикулярные, равные между собой по длине отрезки. Капроновая нить поможет визуализировать их. После этого выстраивается прямой угол от заданной точки отсчета и начинается сама разметка.

Сделать разметку под прямоугольный фундамент можно двумя способами:

  • с применением теоремы Пифагора. Когда одна сторона отложена от забора как от исходной точки, а вторая выстроена рядом, необходимо проверить, выдержан ли прямой угол. В этом случае откладывается по отрезку с каждой стороны. По теореме Пифагора рассчитывается длина диагонали, что и проверяется на месте;
  • методом «паутина». Используется шнур, который не растягивается, он отрезается под габариты фундамента. Шнур закрепляется на углах, растягивается, закрепляется клиньями.

Разметка площади, снятие дерна и отрытие котлована

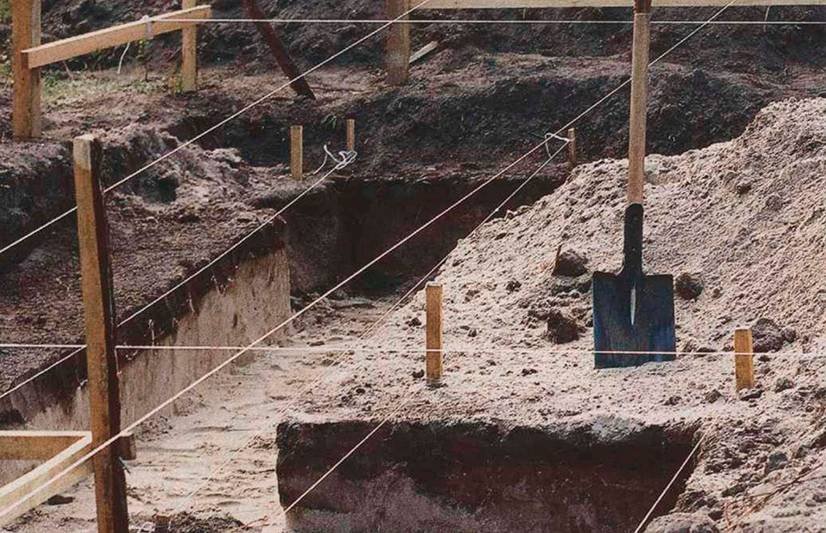

Для разметки будущего фундамента понадобятся колышки, веревка, которая будет на них натягиваться, и краска (ее можно заменить мелом). После окончания нанесения контуров следует приступать к снятию слоя дерна и отрытию котлована (или траншеи). Дерн удобней всего снимать лопатой штыкового типа, она хорошо подрезает корни. Чтобы убирать большие пласты, стоит воспользоваться вилами. Для отрытия траншей понадобится совковая лопата, а для перевозки вынутого грунта тачка и ведро (оно необходимо для работы в стесненных условиях). Если на участке каменистая почва, дополнительно понадобится кирка.

В каких случаях устанавливают столбчатый фундамент

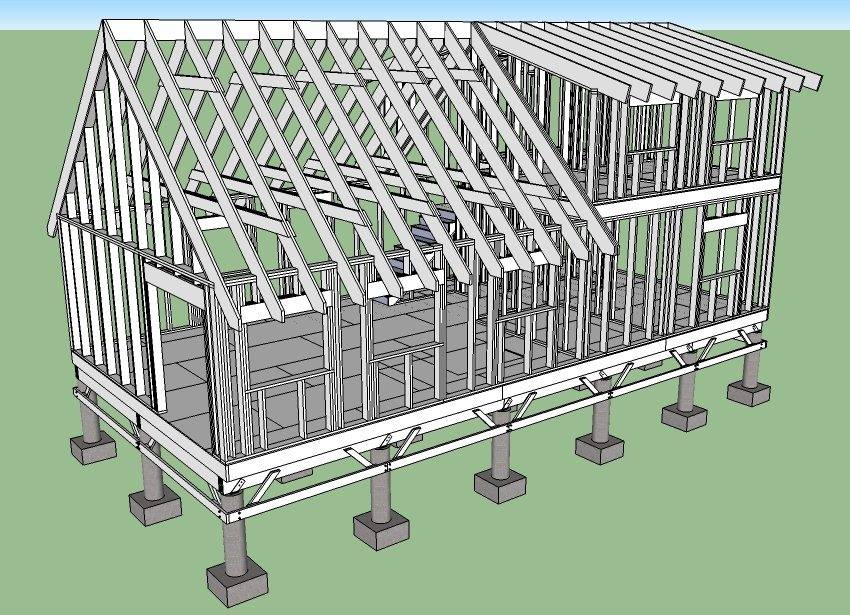

Столбчатый фундамент используют при строительстве облегчённых построек: беседок, сараев, террас, веранд, деревянных бань. Он подходит под строения объёмным весом до 1000 кг/м³. При строительстве лёгких конструкций его выбирают благодаря ряду преимуществ:

  • простая установка;
  • может быть установлен почти на любой почве;
  • подготавливать ландшафт не нужно;
  • нет нужды в проведении сложных гидроизоляционных работ;
  • быстрота изготовления: 1-2 недели;
  • небольшая стоимость;
  • прочность и долговечность: срок службы может превысить 50-100 лет, если работы выполнены с соблюдением всех норм.

Последняя причина может стать поводом обратиться к специалистам – профессиональный монтаж продлит срок службы постройки. Однако если изучить, как правильно сделать столбчатый фундамент своими руками, и соблюдать технологию установки, то можно самому создать прочное основание для постройки.

Столбчатый фундамент имеет не только ряд преимуществ, но и ограничений. Его не укладывают под тяжёлые конструкции, а также вместе с ним невозможно создание подвала.

Усиление фундаментного основания

Со временем хозяин домостроения может обнаружить признаки проседания столбчатого фундамента. Это может проявляться в виде трещин в стенах, проседания полов внутри дома и прочим нарушениями целостности строительных конструкций.

Чтобы не допустить разрушения здания, нужно произвести работы по усилению столбов. Повысить несущую способность фундаментного основания можно двумя путями.

Вариант 1

Определить просевший столб. Под пяту заводят домкрат и подпирают её. Из-под неё извлекают грунт в определённом объёме. Образовавшиеся пустоты заполняют бетоном. Через 30 дней домкрат удаляют.

Вариант 2

Просевшие опоры подпирают домкратами, между ними устанавливают дополнительные столбы. После застывания бетона и демонтажа опалубки убирают домкраты. Для контроля просадки фундамента на опорах устанавливают маячки.

Если в результате вышеперечисленных мероприятий просадка основания дома будет продолжаться, то нужно обратиться в специализированную службу за профессиональным обследованием состояния фундамента и выявления причин возникновения этих негативных явлений.

Проектирование столбчатого фундамента из буронабивных свай

  1. Рассчитывается общий вес будущего дома.
  2. Делаем экспертизу грунта (пробное бурение). Узнаем несущую способность грунта, уровень грунтовых вод (УГВ) и глубину промерзания грунта (ГПГ).
  3. Рассчитываем количество столбов нашего фундамента и их расположение по периметру дома. Расчет будет зависеть от 2 факторов:
  • Столбы должны нести полную нагрузку от дома. При расчете учитывается несущая способность грунта. Для того, чтобы увеличить площадь опираемой поверхности на грунт используется уширение внизу столба (среднее значение диаметра пятки 400-600 мм).
  • Расстояние между столбами должно быть в пределах 1-3м (среднее значение 1,5-2м).

Калькулятор Столбы-Онлайн v.1.0 – проектирование столбчатого фундамента.

Расчет столбчатого фундамента

Возведение столбчатого фундамента начинается с расчета. Скорее всего, для самостоятельного выполнения расчетов понадобится программа типа «Фундамент» или какая-либо другая, которую можно найти в интернете и бесплатно скачать. Для работы с такими программами понадобятся следующие параметры:

  • Глубина залегания фундамента и его армирования.
  • Местоположение будущего строения.

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Технология строительства фундамента со столбчатыми опорами требует также и дополнительных данных:

  • Приблизительный вес строения, включая вес его предполагаемого интерьера и обстановки.
  • Общий вес собственно фундамента.
  • Сезонная нагрузка (ветер и снежный покров).
  • Разновидность грунта и его свойства.
  • Уровень промерзания почвы и средняя температура в зимний сезон.
  • Уровень залегания грунтовых вод с учетом его сезонных колебаний.

В результате произведенных расчетов будут получены следующие значения, необходимые для устройства столбчатого фундамента:

  • Минимальное количество столбов.
  • Площадь сечения столбов и их размеры.
  • Величина несущей способности столбов.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
