Регистры отопления – расчет теплоотдачи и изготовление своими руками: пошаговые работы по изготовлению регистра

Эксплуатация печи-буржуйки с водяным охлаждением

Нельзя не отметить тот факт, что при монтаже теплообменника в печь в водяном контуре жидкость может закипеть прямо в процессе обогрева помещения. Чтобы этого не допустить, обязательно ставят циркуляционную технику. Благодаря ей тепло будет равномерно расходиться по всему дому. Кроме этого, понадобится установка двух дополнительных устройств:

  1. Источник бесперебойного питания. Он нужен для того, чтобы запитать насос при отключении электричества.
  2. Байпас. Это отрезок трубы, который позволяет воде течь напрямую, минуя теплообменник. Если рядом с печкой есть электрическая розетка, можно использовать систему автоматики, которая будет включать и выключать проток через байпас в зависимости от температуры теплоносителя. В противном случае ставят запорную арматуру и управляют ей вручную.

При обращении с печью-буржуйкой необходимо соблюдать определённые правила эксплуатации.

  1. Не топите печь, когда теплообменники пусты. При такой эксплуатации они быстро прогорят.
  2. Во время работы печи не отделяйте теплообменник от сети отопления. Когда вода нагревается, увеличивается её объём и давление, из-за чего печь может взорваться. Поэтому на выходах теплообменника нельзя устраивать никаких арматур.
  3. Если буржуйка разогрета, не добавляйте в теплообменник холодную воду. Температурная разница может нарушить его работу и сломать устройство. Самые уязвимые участки теплообменника — сварные швы.
  4. Повышайте эффективность оборудования с помощью циркуляционного насоса с байпасом.

Чистка и ремонт печки

Не стоит забывать и о чистке печки-буржуйки. Так как у неё имеется отсек для сбора золы, чистка топки проводится довольно легко

Уделяйте особое внимание трубам. Их можно чистить от сажи жёсткой щёткой или использовать народные способы: сжигать вместе с дровами картофельные очистки

Кожура размягчит и вытеснит сажу со стенок, и та осыплется на дно. Убрать её можно аккуратно веником и совком.

Когда удастся своими силами создать буржуйку и оснастить её водяным контуром, вы получите отличный и экономичный отопительный прибор, а в вашем загородном домике всегда будет тепло и уютно.

Самодельный регистр из профильной трубы

Для изготовления регистра отопления из профильной трубы своими руками выбирают изделие прямоугольного сечения (60 на 80 мм), толщина стенок у которого равна 3 мм. Самодельную батарею отопления (регистр) собирают в несколько этапов:

  • сначала нарезают трубу на несколько частей определенной длины;
  • затем на заготовках делают разметку под отверстия, в которые будут ввариваться перемычки;
  • изготавливают четыре перемычки из дюймовой круглой трубы (25 мм);
  • нарезают заглушки из 3-миллиметрового листа металла, размер которых определяется по прямоугольному сечению профиля;
  • вырезают отверстия под перемычки в местах нанесенной разметки, при этом в верхней и нижней трубе регистра должно быть по два отверстия с одной стороны, а в средней трубе – четыре отверстия (по два с обеих сторон детали);
  • на деревянных подставках (брусе) раскладывают три трубы, параллельно друг другу;
  • в отверстия в трубах вставляют перемычки, выравнивают детали по уровню и прихватывают электросваркой в трех местах каждую трубу-перемычку;
  • после изделие с горизонтального положения переворачивают в вертикальное положение;
  • приступают к провариванию всех прихваченных перемычек в два шва, регулируя силу тока сварки, чтобы не допустить образования мест возможных протечек;
  • после профильные трубы очищают от шлака и металлического мусора, попавшего внутрь полости изделия;
  • к концам профильных труб прикладывают заготовленные ранее заглушки, прихватывают их по диагонали, а затем хорошенько проваривают по всему периметру прямоугольного сечения профиля;
  • болгаркой слегка шлифуют варочные швы по всему регистру отопления;
  • в верхней трубе самодельного регистра вырезается отверстие под кран Маевского;
  • подключение регистра к системе отопления может быть выполнено снизу, сбоку, сверху или путем сочетания перечисленных вариантов (снизу и сверху, по диагонали и др.):
  • выходящее отверстие закрывается заглушкой, регистр заполняется водой, после чего мастер просматривает все сварные стыки, исключая вероятность протечки сквозь микротрещины;
  • приваривают напольные опоры из стальных уголков или кронштейны, которые позволяют закрепить прибор на стене.

Такой регистр обладает высокой теплоотдачей за счет большого количества теплоносителя, протекающего по профильным трубам. Перемычки следует располагать как можно ближе к торцевым краям горизонтальных деталей. Подача теплоносителя осуществляется через входящий патрубок, расположенный в верхней трубе. После прохождения всех элементов прибора теплоноситель вытекает через выходящий патрубок, расположенный на нижней трубе.

Регистр отопления из четырех параллельных труб, соединенных боковыми трубами-стояками, обогревают жилое помещение

Как видите, изготовить регистр отопления своими руками совсем несложно при наличии сварочного аппарата и опыта работы с ним. Самодельные отопительные приборы можно сварить в точном соответствии габаритам обогреваемого помещения. На покупку готового регистра отопления придется приготовить в три раза больше средств, чем на приобретение всех необходимых материалов для самостоятельной сварки изделия. Чтобы обеспечить длительную работу прибора, приобретают трубы из углеродистой стали, нержавеющей низколегированной стали или чугуна.

На рынке каждый может выбрать регистры отопления для установки в квартире или частном доме. В продаже есть конструкции из металлических горизонтально расположенных труб, соединяющихся между собой специальными перемычками, благодаря чему осуществляется движение воды по отопительному прибору. У современных регистров более высокая теплоотдача, чем у традиционных советских батарей. Самые популярные регистры из алюминия имеют лучшие технические характеристики. Используются самодельные батареи в маленьких квартирах или помещениях, обеспечивая должный прогрев имеющегося пространства.

Преимущества и недостатки регистров отопления

Самодельные стальные или алюминиевые регистры отопления отличаются от стандартных радиаторов своими размерами. Они состоят из нескольких труб, диаметр которых превышает 32 мм. Для организации циркуляции теплоносителя трубы соединены между собой патрубками.

Чем обусловлена популярность этих приборов теплоснабжения? Во-первых, возможностью самостоятельного изготовления. Можно сделать биметаллические регистры отопления, стальные или из алюминиевых труб. Намного реже встречаются пластиковые модели, так как они не обладают должными эксплуатационными качествами.

До того как подключить регистры отопления следует внимательно изучить их «слабые» и «сильные» стороны.

  • Длительный срок эксплуатации. Для стальных и алюминиевых моделей он может достигать 25 лет. При этом вероятность поломки будет минимальной;
  • Большая теплоотдача. Это обусловлено тем, что мощность регистра отопления превышает этот параметр у классических радиаторов и батарей. Связано с большим объемом теплоносителя;
  • Простой монтаж и эксплуатация. Так как правильно установить регистры отопления может любой, кто хотя бы немного знаком с правилами организации теплоснабжения – они могут применяться в зданиях всех типов. Но чаще всего их можно встретить в системе отопления больших производственных, административных и торговых помещений.

Но кроме этого нужно учитывать возможные недостатки, которыми может обладать регистр отопления из стальной гладкой трубы:

  • Большой объем теплоносителя. Это приводит к его быстрому остыванию;
  • Минимальный показатель конвекции воздуха. Снижает эффективность работы теплоснабжения;
  • Непривлекательный внешний вид. Чаще всего это относится к самодельным конструкциям.

Правильно рассчитанная теплоотдача регистра отопления напрямую зависит от его конструкции. В настоящее время используется несколько типов этих приборов теплоснабжения, отличающихся не только используемым материалом изготовления, но и внешним видом.

Регистр отопления из труб может изготавливаться из следующих металлов:

Алюминиевый регистр отопления наиболее популярен в основном из-за своего малого веса, хорошей тепловой отдачи, отличной устойчивости к процессам коррозии, долгому эксплуатационному периоду и отсутствию соединений и швов сварки.

Трубы из алюминия изготавливают путём монолитного литья. Применяют в помещениях жилого и административного типа. Главный минус данных приборов в немалой стоимости.

Регистр отопления из чугуна легко устанавливается, так как в них есть фланцевое монолитное соединение. В момент монтажа к трубопроводу отопления с помощью сварки прикрепляют второй фланец. Потом при помощи болтов делают крепкое соединение.

Регистры отопления из стальных труб монтируют в отопительную систему методом сварки. Хорошо проведённые сварочные работы являются гарантией долгой службы всей системы отопления.

Можно выделить и следующие виды регистров:

Стационарные регистры подразумевают нагрев теплоносителя с помощью котлов отопления. Передвижные устройства используют же электрический трубчатый электронагреватель, который функционирует от сети электропитания 220 В. Применяются данные регистры в рабочих строительных домиках, участках, где проводятся работы по отделке.

Вот несколько преимуществ монтажа регистров в системе отопления батарей:

  1. Долгий эксплуатационный период: стальные трубы не требуют ремонта в течении минимум 25 лет.
  2. Высокая степень надёжности и безопасности. Главное условие такой надёжности – прочная сварка швов.
  3. Отопительную систему открытого типа можно монтировать в больших по площади помещениях. Слабое сопротивление циркуляции теплоносителя даёт возможность использования больших по диаметру труб для регистра.

Регистр отопления из стальных труб

Теперь в помещениях регистры отопления монтируют не так часто, так как на рынке обогревательного оборудования появляются устройства современного типа, которые представляют альтернативу. К минусам регистров можно отнести следующие пункты:

  1. Они не отличаются привлекательностью. Располагаются регистры вдоль стены по всему помещению, это толстая труба из стали.
  2. Малая площадь контакта с воздухом в комнате приводит к пониженному показателю тепловой отдачи, нулевое применение конвекции.
  3. Немалая цена за снабжение системы обогрева регистрами и сложность установки. Регистры из стальных труб большого диаметра на рынке стройматериалов стоят немало, а при работах по монтажу нужно применять сварку.

Расчет теплоотдачи: основные моменты

В процессе монтажа отопительной системы многих интересует расчет регистров из гладких труб. Как расчитать, чтобы их не было чересчур много (будет очень жарко) или слишком мало (будет прохладно)?

Для частного дома или квартиры нет необходимости рассчитывать точную цифру, так как в данном случае неважно конкретное значение температуры. Важно, чтобы температурный режим был оптимальным.
Наиболее простой расчет: на 2 м 2 должна приходиться одна секция (чугун или алюминий), на 1,5 м 2 – одна секция (биметалл).
В случае если потолок более 3 метров, следует добавить одну секцию

При наличии балкона также добавляется одна или две секции, в зависимости от того, утеплен балкон или нет. Добавляется секция, если комната угловая.
Так как температура подачи теплоносителя регулируется для квартир допускается выполнять расчет теплоотдачи регистра независимо от климата.
В частных домах данный расчет не подходит в связи с тем, что в систему поступает слишком Это дает сильный перегрев, если строение располагается в теплых регионах.
Помимо этого расчет теплоотдачи регистра отопления можно выполнить при помощи онлайн-калькуляторов. Для этого потребуется ввести некоторые данные, а затем программа рассчитает требуемое количество труб.

Расчет мощности отопительных приборов

Перед тем как рассчитать мощность отопительного котла, следует определить, какой его тип будет использоваться. У отопительных котлов разный КПД и от этого выбора будет зависеть не только уровень теплоотдачи, но и финансовая составляющая последующей эксплуатации при выборе топлива:

  • Электрокотлы,
  • Газовые котлы,
  • Котлы на твердом топливе,
  • Котлы на жидком топливе,
  • Комбинированный котел электричество/твердое топливо.

Когда сделан выбор типа котла, необходимо определиться с его пропускной способностью. Именно от этого будет зависеть функционирование всей системы. Вычисление мощности водонагревательного котла производят, учитывая количество теплоэнергии, требующегося на м3. Калькулятор может помочь посчитать объем отапливаемых комнат:

  • спальня: 9 м2 3 м = 27 м3,
  • спальня: 12 м2 3 м = 36 м3,
  • спальня: 15 м2 3 м = 45 м3,
  • гостиная: 25 м2 3 м = 75 м3,
  • коридор: 6 м2 3 м = 18 м3,
  • кухня: 12 м2 3 м = 36 м3,
  • санузел: 8 м2 3 м = 24 м3.

Далее суммируются результаты, и получается общий объем дома – 261 м3. При подсчетах обязательно учитываются комнаты и переходы, в которых не планируется ставить приборы обогрева, например, коридор, кладовая, или прихожая. Это делается, чтобы тепла от установленных в доме радиаторов, хватило на отопление всего дома.

Возьмем произвольный показатель для региона в 50 Вт/м3 и площадь дома 261 м3, которую планируется обогревать. Формула расчета мощности: 50 Вт 261 м3 = 13050 Вт. Результат умножается на коэффициент 1,2 и вычисляется мощность котла – 15,6 кВт. Коэффициент позволяет добавить 20% резервной мощности котлу. Она даст возможность котлу работать в сберегательном режиме, избегая особых перегрузок.

Дополнительные датчики температуры помогут контролировать процесс Источник dopebi.ru.net

Поправка коэффициента на климатические условия регионов меняется от 0,7 в южных регионах России, до 2,0 в северных регионах. Коэффициент 1,2 применяют в центральной части России.

Вот еще одна формула, которой пользуются онлайн-калькуляторы:

Чтобы получить предварительный результат требуемой мощности котла, можно площадь комнаты умножить на климатический коэффициент и, полученный результат, разделить на 10.

Пример формулы расчета мощности отопительного котла для дома площадью 120 м2 в северном регионе России:

Nk=120*2,0/10=24 кВт

Обзор производителей

Конвекторная батарея, цена которой зависит от многих факторов, может стоить в диапазоне от 2 до 20 тыс. руб. Самые простые разновидности электробатарей обладают минимальным набором функций. Их стоимость составляет от 2 тыс. руб. Но среди всего многообразия представленных моделей эксперты советуют выбирать электроконвекторы с ТЕНом или моноблоком. Хорошо зарекомендовали себя устройства торговых марок Electrolux, Polaris, Ensto.

Газовый конвектор обойдется дороже. Его стоимость составляет от 13 тыс. руб. Самыми известными производителями представленного типа техники являются Karma, ATON, Gorenje. Отзывы об этих производителях больше положительные.

Также следует отметить, что стоимость конвектора зависит от принципа его установки. Напольные и настенные модели обойдутся значительно дешевле, чем встраиваемое оборудование.

Расчет теплоотдачи каждого регистра

После того как показатель общей нужной теплоотдачи отопительных приборов в здании будет определен, можно приступать к разработке чертежей самих регистров. Для определения необходимой производительности каждого из таких устройств допускается использовать две основных методики расчета:

  • по площади помещения;
  • с учетом температурного режима системы отопления.

Расчет по площади

Этот способ проектирования используется обычно для расчета параметров регистров, монтируемых в небольшом по площади помещении, к примеру, в гараже. В этом случае расчеты делают с учетом отопительной способности погонного метра трубы. Узнать этот показатель можно из специальной таблицы.

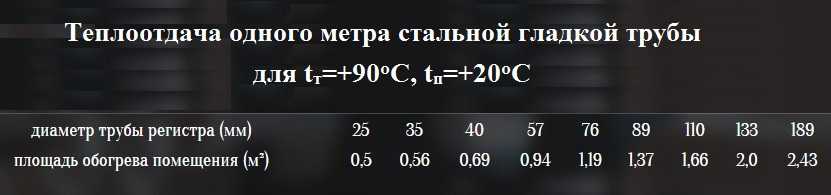

Согласно этой таблице, к примеру, 1 п/м трубы из стали на 60 мм обеспечивает качественный обогрев 1 м² помещения с высотой потолков в 2.5 м. Исходя из этого, несложно будет сделать расчет нужного количества приборов, длины и количества их секций.

Единственное, в данном случае нужно учитывать тот факт, что каждая последующая (если считать от подачи) секция регистра имеет несколько меньшую теплоотдачу, чем предыдущая. Полученный с использованием таблицы результат, в данном случае поэтому желательно дополнительно умножить на коэффициент 0.9.

Расчет с учетом температурного режима системы отопления

Эта методика позволяет определить необходимую теплоотдачу регистров гораздо более точно. Применяют ее при установке приборов, к примеру, в малоэтажных домах. В этом случае для расчета конструкции и количества приборов используется следующая формула:

Q=St*Δt*К, где

Q — мощность трубы по теплоотдаче, St — площадь теплообмена, Δt — показатель теплового напора, K — коэффициент теплоотдачи материала изготовления (для стали — 11,63 Вт/м²*˚С), . Площадь теплообмена при этом обычно вычисляют по формуле:

St = π*L*D, где

D — диаметр материала изготовления, L — его длина. Для расчета напора применяют формулу:

Δt = 0,5(То+Тп)-Тв, где

Тп — температура воды в подаче, То — температура в обратке, Тв — нужная температура воздуха в здании (обычно принимается за +20 С°).

Как правильно сварить регистр отопления

Сборка отдельных элементов конструкции воедино осуществляется посредством сваривания металла. Это можно сделать любым удобным для вас способом. Как правильно сварить регистр отопления? На самом деле все зависит от того, какой у вас сварочный аппарат:

  • электродуговой (ручной, полуавтомат);
  • газовый.

Самое широкое распространение имеют электродуговые ручные сварочные аппараты, так как они самые дешевые и простые. Таким аппаратом можно как соединять металлические детали, так и резать их. На больших деталях нужно прорезать отверстия для патрубков. Делать это надо возле края, отступив один диаметр патрубка. На средней секции будет четыре отверстия, на первой и крайней – по два.

Отверстия для соединительных патрубков

После этого на ровной горизонтальной поверхности выкладываем все элементы в одну конструкцию и делаем прихватки у основания патрубков. Нужно делать либо две прихватки по экватору патрубка, либо три равномерно по всей окружности, как в значке мерседеса. Если расположение прихваток будет неправильным, то деталь во время сваривания может повести. Убедившись в правильности геометрии регистра, можно переходит к свариванию.

Во время работы в плавильной ванночке нужно поддерживать высокую температуру, и распределять расплавившийся металл. Электрод постоянно должен двигаться по определённой траектории. Как сварить регистр отопления, самые простые траектории движения электрода:

  • влево — вправо (ёлочка);
  • вперед — назад (с наплывом).

Важнейший момент – это формирование корня шва на прихватке и выход из прихватки. Процесс выполняется с отрывом, так как сварщику нужно менять положение электрода. Хотя при должной сноровке можно варить и без отрыва. После того как шов остынет нужно молотком сбить шлам. Итак, осталось только заварить торцы заглушками, которые нужно предварительно вырезать из металла такой же толщины.

В итоге у нас получилась заготовка, в которой в дальнейшем будут вырезаны отверстия для подачи и обратки, а также воздухоотводчика. Воздухоотводчик, тот же кран Маевского, выводит воздушные карманы, которые уменьшают КПД теплообменника. Также можете более подробно прочитать про воздух в системе обогрева. Подключение регистров к системе отопления – это последний этап, после которого можно проводить гидравлическую проверку и вводить оборудование в эксплуатацию.

Помимо этого данная заготовка может быть использована для изготовления регистра с электрическим тэном. В нижнем торце вырезается отверстие для тэна, а в верхней части устанавливается расширительный бак открытого типа.

Гидравлический расчет

В данной схеме требуется расчет мощности циркуляционного насоса в зависимости от длины магистрали

Важный компонент схемы – гидравлический насос, создающий давление на подаче и разрежение на обратном пути. Данные расчета демонстрируют, что значения обоих параметров уменьшаются по мере увеличения расстояния от насоса в направлении перемещения теплоносителя. Если замерить данные на стометровой трубе, получается, что при удалении на 10 м давление на подаче будет составлять 90% от номинала, а обратное разрежение – 5%. При дальности в 20 м эти параметры будут равны 75% и 20% соответственно, а падение на радиаторном элементе в обоих случаях составит 95%. На расстоянии 50-60 м цифры смещаются к середине (45 и 40, 40 и 45 соответственно), а спад на радиаторе равен 85%. При дальнейшем удалении от насоса пропорции продолжают меняться в сторону увеличения разрежения; снижение давления на дистанции 70 м составит 90%, а на 80 м и более – 95%. Таким образом, в средней части потери напора будут немного больше, чем в начале и конце. Пропорционально меняющиеся показатели позволяют поддерживать примерно равные перепады давлений радиаторов.

Классические конструкции регистров отопления

Вариант #1 – горизонтальный регистр

Чаще всего при изготовлении регистра отопления соединяют две-три параллельные трубы, уложенные в горизонтальном направлении. Расстояние между соседними секциями в регистре должно обязательно быть больше диаметра на 50 мм. Пользуются популярностью и змеевиковые конструкции регистров, подразделяющиеся на несколько видов в зависимости от способа подключения приборов к системе отопления.

Регистры отопления змеевикового типа: L – длина отопительного прибора, D – диаметр трубы, h – расстояние между трубами (больше диаметра на 50 мм)

Длина отопительных приборов выбирается в соответствии габаритам комнаты или помещения, в котором планируется производить монтаж системы отопления. Помимо перечисленных видов конструкций регистров отопления еще бывают:

  • однотрубные изделия;
  • четырехтрубные приборы;
  • пятитрубные модели и т.д.

Количество труб, используемых в одном регистре отопления, зависит от площади обогреваемого помещения, качества теплоизоляции объекта, наличия иных источников тепла в помещении и др. Перебирая возможные диаметры труб, высчитывают оптимальные размеры изделий, при которых в отапливаемом помещении будет поддерживаться оптимальный температурный режим.

Горизонтальные регистры отопления из гладких труб используют при нижней разводке трубопровода. При этом изделия аккуратно располагают по периметру помещения ближе к поверхности пола. В жилом доме трубы идут под окнами. В производственных помещениях расположение отопительных приборов зависит от высоты потолков, особенностей планировки объекта и размещения промышленного оборудования.

Регистры отопления успешно обогревают социальные объекты. Уход за такими отопительными приборами намного проще, чем за чугунными батареями

Вариант #2 – вертикальные регистры

При проведении перепланировки квартир и расширении их жилой площади за счет балконов и лоджий приходится демонтировать батареи, установленные застройщиком при сдаче объекта. При этом демонтированные радиаторы заменяются вертикальными регистрами отопления, сваренными из большого количества круглых труб небольшого диаметра. Данные отопительные приборы размещают в простенке, расположенном рядом с оконным проемом.

При необходимости вертикальные регистры отопления закрывают декоративными решетками, которые превращают обязательный элемент системы отопления в предмет декора интерьера. Замаскировать место нахождения «связки» параллельных труб можно с помощью зеркал, цветного стекла, мозаики, кованой решетки, а также путем размещения полок, вешалок, шкафчиков и других полезных предметов не громоздкой мебели.

Обеспечить движение теплоносителя в вертикальном регистре, установленном в автономной системе отопления частного дома, можно с помощью циркуляционного насоса. Горизонтальные регистры используются и при естественной циркуляции теплоносителя, если их монтаж ведется с небольшим уклоном (достаточно 0,05%).

Как установить регистр отопления

Установить регистр отопления может каждый хозяин без привлечения к работам мастера. Чтобы упростить сборочные операции, предварительно необходимо подготовить каждый из элементов отопительной системы согласно проекту.

Одно из главных предъявляемых требований – качественное соединение регистра с трубопроводами. Оно должно выдерживать максимально допустимую нагрузку – 10 МПа. Если стыковка производится посредством сварки, нужно следить за качеством швов.

Регистры рекомендуется размещать вдоль одной стены. При этом необходим минимальный уклон по направлению движения теплоносителя – до 0.05% от длины прибора.

Располагать регистры отопления необходимо поближе к половой поверхности. Чем больше диаметр основной трубы, тем меньше будет сопротивление для циркулирующего теплоносителя.

Эффективность прибора зависит от большого числа факторов, среди которых площадь нагрева, прямо пропорциональная длине и диаметру труб. Наибольшее распространение в быту получили модели со следующими характеристиками:

  • Рекомендуемый диаметр труб – от 25 до 160 мм
  • Соединительные перемычки у секционных моделей – от 30 мм
  • Расстояние между основными трубами – от 50 мм
  • Максимальное давление – 10 МПа
  • Материал – высокоуглеродистая сталь

Изготавливаем регистр своими руками

Каждый, кто умеет работать со сварочным аппаратом, способен изготовить регистр отопления самостоятельно. Несложную конструкцию можно будет наполнить антифризом или маслом.

Вводное видео по изготовлению

Чтобы сделать отопительный прибор своими руками, рекомендуется следовать инструкции:

  1. Нужно подготовить трубы подходящих диаметров и нарезать заготовки
  2. Внутренняя часть трубы проверяется и при необходимости зачищается, чтоб снизить и без того высокое сопротивление для циркулирующего теплоносителя
  3. С торцов привариваются заглушки, в некоторых из них высверливаются отверстия

Трубками меньшего диаметра (вертикальные) соединяются более толстые (горизонтальные) Необходимо смонтировать краны для удаления воздуха, который будет скапливаться с краев Все швы аккуратно и качественно зачищаются, поверхность окрашивают масляными красками

В переносных конструкциях необходимо установить нагревательный тэн мощностью от 1.5 до 6 Вт, который будет работать от обычной розетки. Если система работает от отопительного котла, эффективность регистров можно увеличить за счет установки мощного циркуляционного насоса.

Основные преимущества

Среди многочисленных преимуществ регистров отопления следует отметить:

  1. Имеется возможность заказать изготовление отопительных приборов по индивидуальному чертежу заказчика
  2. Внутри них роль теплоносителя может выполнять не только жидкость, но и горячий пар

Установка не требует специального оборудования Могут устанавливаться в помещениях с большой площадью, так как характеризуются эффективным теплообменом несмотря на компактные и скромные размеры Приемлемая стоимость

В заключении

Безусловно, регистры отопления приходят на смену классическим радиаторам отопления. В частных домах их можно встретить в помещениях с более агрессивными условиями (туалет, ванная, периодически неотапливаемые помещения и т. д.). Для хорошего мастера не составит труда изготовить подобный прибор самостоятельно.

Отопительный прибор, состоящий из соединенных с помощью сварки между собой гладкостенных труб, называется регистром. В основном трубы, расположенные горизонтально, соединяются вертикальными короткими перемычками, через которые также проходит теплоноситель. Конструкция регистров лежит в основе создания разного вида радиаторов отопления.

Как правильно выбрать?

При выборе основополагающую роль играет цена на теплообменник для печи. От выбора материала зависит конструктивное решение

Второй по важности аспект — возможность изготовления

И окончательно завершает выбор, место, где печь будет стоять. Учитывать надо что именно требуется достичь. Нужна отопительно-варочная печь или обогрев гаража, будет ли это каменка для бани или печка для отопления деревенского дома. Для каждого варианта есть свои особенности и тонкости.

Главное: точно рассчитать какую площадь надо отапливать, нужна ли попутно горячая вода, сколько единиц топлива возможно тратить в отопительный сезон и многое другое. Итог всех прикидок должен быть один — ориентируясь на финансы, доступные материалы, нужды, подобрать максимально подходящую конструкцию.

Что лучше в разных вариантах:

Изготовление буржуйки с водяным контуром своими руками

Для самостоятельного изготовления печи-буржуйки потребуются навыки работы с металлическими изделиями и умение обращаться со сварочным аппаратом.

Определение параметров печи

  1. Когда предполагается применять большие дрова, загрузочное отверстие в топочной зоне делают размером 40х40 см. Если топливными элементами станут маленькие древесные куски или уголь, то приемлемые параметры отверстия — 20х20 см.

  2. Если дымоотвод будет располагаться на задней стороне топки, то угол его наклона должен быть не менее 30 градусов. Так будет гарантирована хорошая тяга. Если ошибиться с углом, то отвод дыма замедлится, и он проникнет в помещение.
  3. Теплоёмкость печи можно увеличить, если по её боковым сторонам прикрепить несколько металлических пластин перпендикулярно поверхности стенки. Их максимальная толщина — 5 мм. Так наращивается площадь греющей поверхности этого агрегата, а значит, и его тепловая отдача.

  4. Для достижения этого же эффекта конструкцию можно обложить кирпичами. Стенка из такого материала позволит печи дольше удерживать тепло, а также обеспечит её высокую пожарную безопасность.

Видео: проект печки-буржуйки с водяным контуром

Необходимые материалы и инструменты

Форма печи может быть:

  • круглой;
  • квадратной;
  • прямоугольной.

В первом случае применяется труба или металлическая бочка. Её минимальный диаметр — 30 см, а толщина стенок — 5 мм. Для прямоугольных и квадратных печей используют листовой металл. Для дымоотвода задействуется труба с минимальным диаметром в 10 см и толщиной 1 мм. Меньшая толщина здесь нужна потому, что температура выводимых из топки газов значительно ниже, чем в топочном отсеке.

Для изготовления круглой печи-буржуйки можно использовать старый газовый баллон

Для работы потребуется такой набор инструментов:

  1. Сварочный аппарат. Минимальная сила тока — 200 А.
  2. Молоток.
  3. Жёсткая металлическая щётка.
  4. Болгарка с диаметром круга 12,5 см.
  5. Плоскогубцы.

Изготовление печи-буржуйки

Перед разметкой, сваркой и монтажом необходимо переодеться в рабочую форму, чтобы не получить ожоги или ссадины. Далее приступаем к работе:

Перед раскроем важно определиться с толщиной стенок задуманной буржуйки. Если вы намерены применить листовой металл, то сначала днище планируемой печи скрепляется со всеми её стенками, кроме передней

Низ устанавливается на минимальной высоте 25–30 см. Так снижается шанс нагрева пола.

Затем устанавливаются ножки для буржуйки. Они также изготавливаются металла и привариваются к основанию. Все компоненты соединяются только под прямым углом. Закреплять все детали нужно с помощью сварочной техники, применяя тавровый шов.
На перегородке между топочной камерой и поддувалом делается несколько прорезей. Это щели для устранения золы. Они выполняются на расстоянии 5 см от стен печки. Можно использовать готовую решётку, сваренную самостоятельно или купленную в магазине. Ниже прорезается проём поддувального отсека.

Далее присоединяется передняя стенка конструкции. В ней заранее устраивают проёмы для дверок. Сбоку этих отверстий прикрепляются навесы, на которых закрепляются дверки топочного отсека и поддувала. Дверки оснащаются засовами или задвижками.
После окончания сварочных работ все швы проверяются на предмет дефектов. Затем приваривается верхняя сторона буржуйки и дымоотводная труба.

Монтаж водяного контура

Как правило, состав водяного контура следующий:

  1. Бак для расширения.
  2. Трубы.
  3. Теплообменник.
  4. Радиаторы.

Вода, увеличив свою температуру в теплообменнике, следует по трубам в радиаторы. Там она остывает, а потов снова направляется в теплообменник.

Последовательность монтажа водяного контура:

  1. Установка радиаторов.
  2. Подсоединение труб, ведущих от печи к радиаторам. На участках выхода и входа ставится арматура для регулировки.

  3. Монтаж расширительного бака. Он уберегает трубы от разрыва. Разрыв может возникнуть от расширения нагревающейся воды. Лишняя горячая вода сливается в расширительный бак. Когда теплоноситель остывает, он возвращается обратно в трубопровод.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
