Экраны на батареи отопления

Принципы работы радиаторов отопления

Радиатор отопления, нагреваясь от проходящего через него теплоносителя, отдает тепло в комнату двумя способами. Первый – это естественная конвекция нагретого воздуха. Второй — тепловое инфракрасное излучение, которое исходит от поверхностей нагревательного прибора.

Схема отдачи тепла конвекционными потоками и прямым инфракрасным излучением

Так, всем знакомые чугунные радиаторы МС-140 обогревают комнату конвекционными потоками при невысоких температурах теплоносителя, то есть, когда на улице пока еще стоят несильные холода. Когда же систему выводят на максимальную температуру отопления в 70 градусов и выше, то поступление в помещение тепла идет в большей степени за счет прямого теплового излучения от поверхностей батарей.

Алюминиевые батареи (или биметаллические батареи с алюминиевыми внешним теплообменниками), которые в последние годы все чаще устанавливаются в жилых помещениях, функционируют по тому же принципу. Однако, они способны в какой-то мере «подстраиваться» к создавшимся условиям и влиянию внешних факторов. Например, если существуют препятствия для конвекционного поступления тепла в помещение (это могут быть плотные шторы или неправильно сконструированные декоративные экраны), то тепловые потоки внутри приборов перемещаются к внешним стенкам секций, которые имеют более широкую плоскость. В этом случае батарея начинает обогревать помещение прямым излучением.

Чтобы теплоотдача от системы отопления была максимальной, необходимо обеспечить возможность подачи тепла в помещение обоими способами. Для этого производятся специальные декоративные решетки, закрывающие только вертикальные поверхности батареи, то есть в таких конструкциях отсутствуют верхняя и нижняя горизонтальные панели. Это позволяет нагретому воздуху свободно циркулировать, обогревая весь объем помещения. А условия для инфракрасной лучевой передачи могут быть соблюдены в том случае, есть перфорация на фасадной стороне экрана или решетки будут составлять не менее 50% от общей площади панели. Сверху же и снизу радиатор должен быть полностью открыт.

Экран для батареи своими руками

Экран для батареи – это еще одна возможность придать интерьеру помещения неповторимую изюминку.

Правда здесь есть один минус: любая попытка хоть чем-нибудь закрыть батарею приводит к тому, что теплый воздух от нее встречает на своем пути препятствия и, как следствие, в комнате может стать немного холоднее.

Чтобы хотя бы частично компенсировать этот недостаток, на стену за батареей надо закрепить теплоотражающий экран.

Материал и инструменты

Уголок металлическийЛаминированная ДСПДля изготовления экрана для батареи вам понадобится: ножовка по дереву, карандаш, линейка, рулетка, молоток, дрель. Ножовку может заменить электрический лобзик. Еще Вам нужны шурупы подходящей длины и небольшие гвоздики, а также металлические уголки.

Для крепления экрана к стене будут необходимы два подвеса (их обычно используют для навесных шкафов) и дюбель-гвозди соответствующего диаметра.

Экран для батареи легче всего сделать из дерева, ДСП (простой или ламинированной) или толстой фанеры.

При этом переднюю часть – панель экрана – можно уже купить в магазине готовую, либо смастерить ее самостоятельно, к примеру, переплести в виде «решетки» мебельную кромку (с нижним слоем из термического клея).

Обои самоклеющиеся

Для изготовления теплоотражающего экрана за батареей вам понадобится фольгированная подложка из полистирола любой толщины, ножницы и клей (можно «Бустилат» или ПВА).

Как сделать

Рама экрана для батареи

  • Сначала стоит определиться с конструкцией экрана для батареи: его можно сделать навесным либо опирающимся на пол в комнате.
  • Следующий шаг – делаем чертеж (от руки на бумаге) будущего экрана для батареи, измеряя ширину и высоту батареи, а также расстояние от стены до места закрепления панели экрана. К полученным величинам добавьте:
    • по 3-4 сантиметра с каждой стороны – к ширине экрана (это позволит воздуху циркулировать более эффективно),
    • 2-3 сантиметра – к расстоянию от стены до панели экрана.

Покрашенная рама экрана

  • Короб экрана батареиСам экран для батареи — это объемный короб, боковые стороны которого можно сделать из сплошного массива (ДСП, ЛДСП, доски, фанеры), а верхнюю часть – с отверстиями для выхода теплого воздуха. Поэтому, выполняя чертеж, не забывайте учитывать еще и толщину материала, из которого будете изготавливать короб.
  • В точном соответствии с размерами, которые у вас получились на чертеже, напилите (используя электролобзик или ножовку по дереву) необходимые элементы короба, затем соедините их между собой металлическими уголками (это придаст всей конструкции жесткости).

Чертеж установки экрана

  • Прикрепите к коробу лицевую панель экрана с помощью небольших гвоздиков. Для улучшения внешнего вида по периметру панели можно закрепить небольшие рейки, создав видимость обрамления ее в рамку.
  • Оклейте боковые стороны экрана самоклеющимися обоями, если в этом есть необходимость. Рейки вокруг лицевой панели можно покрыть специальными составами для дерева, дающими подходящий оттенок.

Экран батареи, опирающийся о пол

Затем следует закрепить экран для батареи на стене (если экран просто устанавливается на пол в комнате, этот этап работы для вас не актуален). Сложность в том, что экран должен быть съемным, иначе вы просто не сможете потом помыть батарею либо добраться до вентилей, регулирующих температуру ее нагрева. Поэтому к коробу экрана для батареи с задней стороны вверху необходимо прикрепить два подвеса. Далее, приставьте уже готовый экран к батарее и карандашом отметьте отверстия для сверления. Снимите экран, просверлите отверстия, забейте в них пластиковые дюбеля и вкрутите шурупы. Остается только подвесить экран для батареи, на его постоянное место.

Теплоотражающий экран из фольги

Если вы хотите сделать теплоотражающий экран за батареей, то в точном соответствии с внутренним размером короба экрана, вырежьте из фольгированной подложки прямоугольник. Затем прорежьте в нем отверстия для крюков, выходящих из стены (на них держится батарея) и приклейте получившийся теплоотражающий экран к стене (фольгой наружу).

Повесьте экран на место и убедитесь, что фольга из-под него нигде не выглядывает.

Альтернативный вариант

Декор батареиЕсли возможности приобрести или изготовить экран у вас нет, можно воспользоваться альтернативным вариантом – нанести на батарею рисунок масляными красками.

Формы защитного экрана на батарею

Решетки различаются и по форме, т.е. конструктивным особенностям.

Металлические экраны для батарей могут быть изготовлены в самых разнообразных размерах и формах.

Можно выделить среди основных следующие:

1. Плоский экран для батареи отопления, как правило, состоит из обрешетки и каркаса. Это прекрасный вариант для монтажа радиатора, смонтированного в нише стены.


Плоский экран для радиатора

2. Навесной экран на батарею. В основном он металлический и устанавливают такой экран на чугунную батарею отопления, находящуюся под подоконником, ели она выступает из-под него.

Подобные ограждающие изделия универсальны, т.е. их можно прекрасно размещать на любые радиаторы. Стоит отметить, что применяются такие изделия с открытыми боками и низом.


Навесной экран на батарею

3. Экраны в форме короба применяют для полного скрытия места расположения прибора отопления. Есть модели коробов в верхней части которых находится крышка, благодаря ее приподниманию можно получить полный доступ к батарее отопления.


Приставной деревянный короб для ограждения радиатора

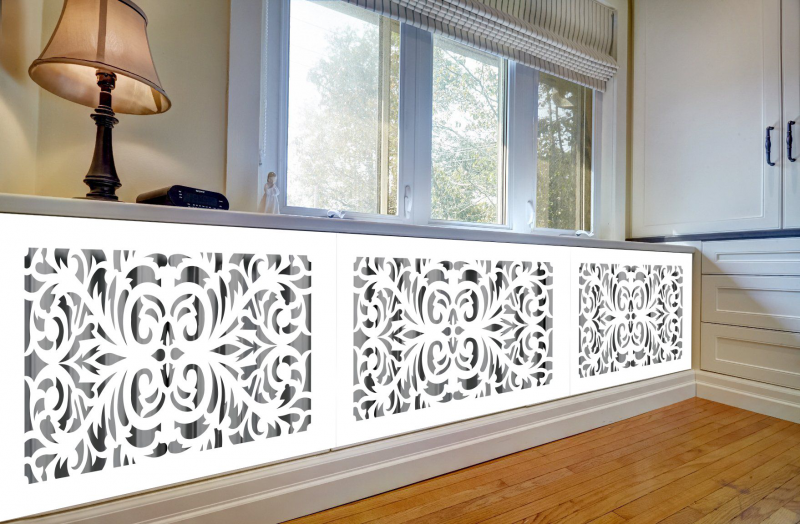

Батарея установлена в нише

Один из самых распространенных вариантов установки отопительного прибора. Ниша представляет собой некую полость с одной открытой стороной, в которой смонтирована батарея. Ее можно просто закрыть экраном.

В этом случае декоративная панель устанавливается с помощью видимого или скрытого крепежа.

С видимым крепежом монтируют как обычные плоские экраны, так и изделия более сложной конструкции: с задней отбортовкой и накладной рамкой. Сам процесс монтажа весьма прост:

  • На лицевой панели экрана изготавливаются раззенкованные отверстия.
  • Изделие прикладывается к нише, плотно прижимается и надежно фиксируется с помощью саморезов.

Не стоит думать, что, установив декоративный экран таким способом, Вы получите неэстетичную картинку. Шляпки саморезов отделываются также, как и лицевая панель изделия. Если Вы закажете аксессуар из яркой полированной латуни, то и шляпки монтажных элементов будут иметь такую же фактуру. Подобное правило распространяется на все экраны производства DecoGrille: из нержавейки, латуни или стали с покраской.

Плоские экраны самый бюджет вариант. Однако, тут есть один нюанс. Если изделие широкое, то после установки оно будет изгибаться. В местах крепления аксессуар плотно прижмется к поверхности, а в центральной части слегка отступит от нее. Чтобы этого избежать, экрану необходимо придать жесткость, с этим отлично справится задняя отбортовка.

Задняя отбортовка – пластины, установленные с тыльной стороны лицевой панели на небольшом отдалении от краев рамки. На листы отбортовки монтируется сетка-подложка и проушины для скрытого крепежа.

Экраны с задней отбортовкой более жесткие, чем обычные плоские изделия. После монтажа лицевая панель не изгибается, аксессуар плотно прижимается к поверхности по всему периметру.

Процесс установки экранов с помощью скрытого крепежа сложнее, чем видимыми шурупами или саморезами. Он происходит в несколько этапов:

  • Внутри ниши монтируются специальные уголки (идут в комплекте с изделием).
  • Экран заводится в нишу и первично скрепляется к уголкам через проушины.
  • Изделие выравнивается относительно поверхности ниши или стены и плотно прикручивается.

Последний из вышеперечисленных этапов возможен только со скрытым крепежом. Это особенно актуально в случаях, когда ниша кривая. После установки экран скроет все оплошности, которые были допущены строителями.

Подготовка материалов и инструментов

Так как сделать экран на батарею из ДСП проще всего, стоит выбрать именно этот вариант. С помощью пошаговой инструкции можно легко и быстро своими руками изготовить декоративную панель.

Перед началом работы нужно запастись следующими материалами:

  • лист ДВП;
  • фольга или металлический лист (его закрепляют на стене позади батареи, чтобы отражалось тепло);
  • мелко- или среднеячеистая сетка;
  • шурупы 4 см;
  • винты;
  • гвозди;
  • скобы строительные;
  • уголки металлические;
  • кромка для отделки срезов на клеевой основе;
  • бумага наждачная.

Также потребуются инструменты:

  • ножовка для дерева;
  • ножовка для резки металла;
  • дрель со сверлами разного диаметра;
  • степлер строительный;
  • пила дисковая;
  • зенковка.

Разновидности экранов на радиатор отопления и их особенности

Экраны на батареи могут различаться по внешнему виду, особенностям монтажа и материалу изготовления. Наиболее очевидное различие – это материал изготовления. Этот аксессуар может изготавливаться из дерева, пластика или металла. Поскольку экраны из каждого материала отличаются индивидуальными свойствами, разберем каждый из них более подробно.

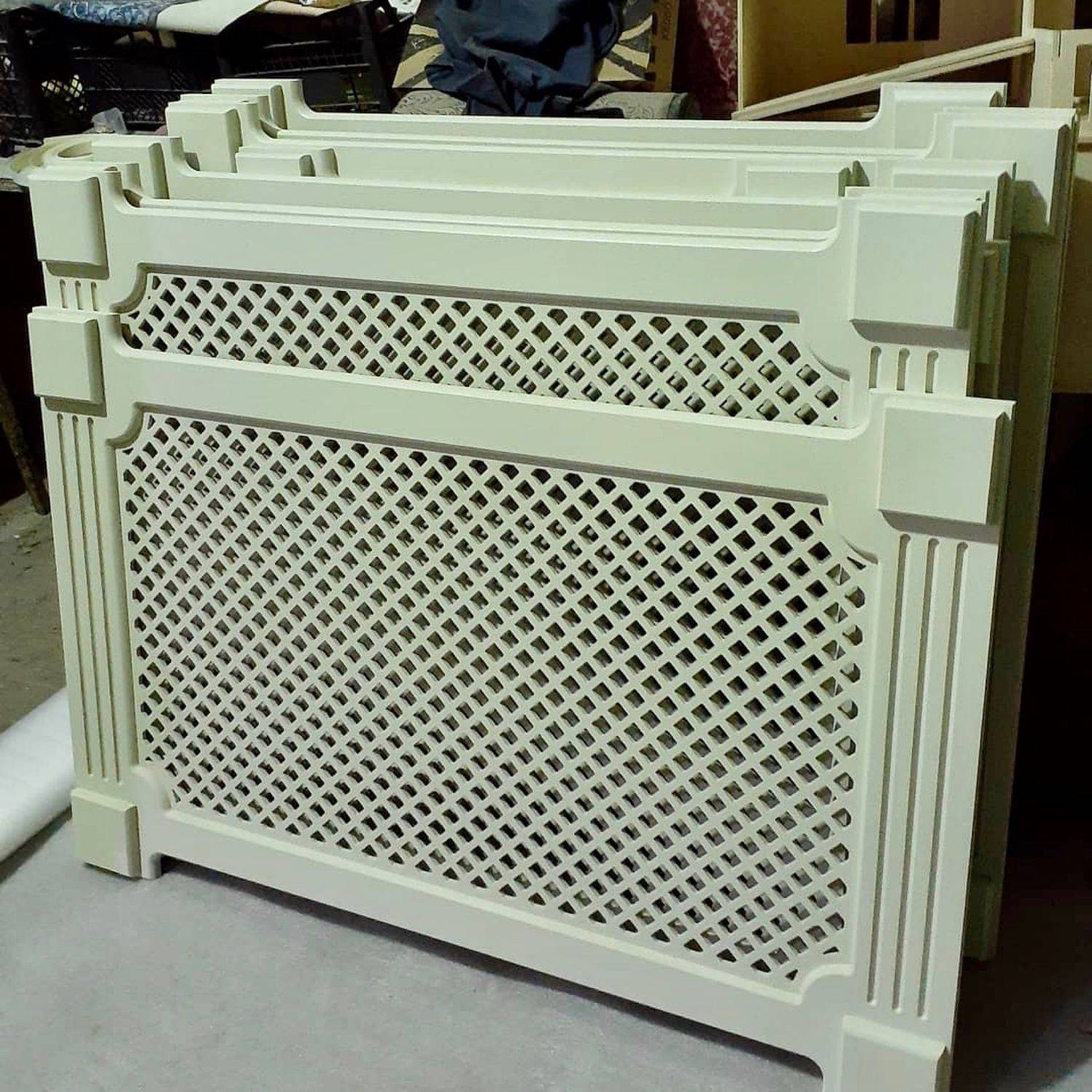

Деревянные экраны на радиатор

Получили самое широкое распространение, поскольку такие модели могут быть сделаны и смонтированы своими руками и отлично смотрятся на даче или в доме. Они могут быть сделаны как из натурального дерева, так и из его производных: фанеры, дсп, мдф.

Наиболее распространена модель, выполненная как решетка на радиатор отопления. Она отличается разнообразием форм и рисунков, может содержать разный размер ячеек, цвет и форму.

Рассмотрев разнообразные фото экрана для батареи отопления, можно выбрать для самостоятельного изготовления ту модель, которая понравилась больше всего. Только обязательно стоит учесть при создании конструкции своими руками, что древесина имеет склонность к пересыханию, из-за этого она коробится со временем, теряя свой первозданный облик. Решить эту проблему можно:

  • При помощи искусственного увлажнения: установкой в помещение увлажнителя воздуха, также под батарею можно поставить небольшую баночку с водой, но её нужно периодически пополнять.
  • Использовать один из тонирующих антисептиков для покрытия поверхности древесины, к примеру – Сенеж Аквадекор.

Пластиковые экраны

Один из самых практичных вариантов декоративного аксессуара – это пластиковый экран для батареи отопления. К его достоинствам можно отнести широкое разнообразие форм и сочность цветов. Особенностью является нанесение аэрографии и 3D рисунков на поверхность, которая становится холстом для дизайнера.

Он не подвержен пересыханию, как деревянный, однако из-за частого перепада температур пластмасса быстро теряет свою форму, и уже через 5 лет пластиковый экран придется менять на новый. Они продаются в специальных магазинах, а их стоимость ниже всех остальных моделей, поэтому необходимость покупки нового, не будет сильно бить по карману.

Металлические экраны

Наиболее долговечны среди всех – металлические экраны для батарей. Они могут выполняться из алюминия или нержавеющей стали. Такие модели не боятся коррозии, перепадов температур и низкой влажности, а срок их эксплуатации сопоставим со временем работы самого радиатора. Единственный их недостаток – это высокая цена, по этому параметру металлические обогнали и деревянные, и пластиковые аналоги.

Стеклянные и акриловые

Декоративные новинки быстро набирающие популярность. Особенностью является нанесение аэрографии и 3D рисунков на поверхность, которая становится холстом для дизайнера. Также многие выбирают такие экраны для фотопечати, украшая радиаторы рисунками из мультиков для детских или красивыми и нежными цветами в для спален.

Акриловые – обладают теми же качествами, но намного легче и проще в установке, но толще, поэтому занимают больше места.

Помимо материала изготовления экраны радиаторов отличаются по способу установки. Некоторые из них представляют собой кожух, закрывающий радиатор со всех сторон. А бывают декоративные модели, которые прикрывают батарею отопления только с фронтальной лицевой стороны:

  • В первом случае экран выполняет не только эстетическую, но и защитную функцию, спасая радиатор от механических повреждений.
  • Второй вариант не служит для защиты боковых частей батареи и является больше элементом декора.

Оба типа могут быть выполнены из любого материала и использоваться для любых видов батарей отопления.

Выбираем материал

Для начала следует правильно выбрать материал, из которого будет изготавливаться экран для радиатора отопления. Варианты есть следующие:

Пластик малопригоден для нашей цели. Мало того, что он слабо проводит тепло, но и со временем коробится от его воздействия. Кроме этого, стоимость панелей из пластика достаточно высока. Единственное достоинство – легкость в обработке напрочь перечеркивается существенными недостатками.

С точки зрения теплопередачи металлические экраны на радиаторы – наилучший вариант, поставив такой кожух, вы легко уложитесь в 3% потерь, что практически незаметно. Для этого можно приобрести тонколистовой металл с полимерным покрытием желаемого цвета и закрепить его, к примеру, на профилях для гипсокартонных систем. Однако, обработка металла – дело непростое и в домашних условиях, да еще без навыков, собрать приличное изделие вряд ли получится.

Хороший вариант — экраны для батареи из дерева. Даром что древесина плохо проводит тепло и требует ухода, зато здесь есть простор для фантазии и возможность выполнить простую и удачную конструкцию. Ее вполне можно собрать самостоятельно, а служить она будет долго.

То же самое следует сказать о таком материале, как ламинированные панели МДФ. Они легко поддаются обработке, прочны и долговечны, а наружный рисунок можно удачно подобрать под интерьер комнаты. Еще одно преимущество — экраны из МДФ не требуют ухода, как деревянные. Стоимость материала достаточно демократична, поэтому изделия из дерева и МДФ – это наиболее распространенные варианты для облагораживания отопительных приборов.

Немного о гипсокартонных листах как об одном из самых популярных отделочных материалов. Он тоже вполне подойдет для нашей цели, только выполнить самодельный экран из гипсокартона сложнее, требуются начальные навыки по работе с данным материалом, и по стоимости получится дороже.

Материалы изготовления

Изделия вполне можно изготовить своими руками, используя различные виды материалов. Характеристики материала определяют его технические особенности.

Например, металлические заслонки можно покрасить в любой цвет. Они превосходно выполняют свои защитные функции и великолепно смотрятся.

Используя технику перфорации, можно создать необыкновенный и интересный эффект. Модель из стали и алюминия очень легко монтируется. Изделие из дерева смотрится очень эффектно в любом интерьере.

Тем, кто хочет создать подобный элемент декорирования своими руками лучше использовать доступные материалы:

Это недорогой материал, имеющий низкую теплопроводность. Он неравномерно нагревается и имеет небольшую прочность. Работать с пластиком довольно сложно. Пластик должен быть толстым, так как тонкий материал обладает низкой прочностью.

При нагревании может выделять токсичные вещества. Изделия из подобного сырья имеют небольшой вес, устойчивы к влаге, не подвержены к коррозии и сильно не нагреваются.

При выборе материала для декоративного изделия следует помнить не только о привлекательном внешнем виде, но и о микроклимате в помещении. Поэтому надо подбирать заслонку с минимальной поверхностью и оставлять небольшое пространство от пола для движения воздуха.

Деревянные изделия можно покрасить в любой цвет и украсить художественной росписью. Из дерева можно сделать четыре разновидности обрешетки. Например, ромбиком, кружочками, клеткой и в виде жалюзи. Интерьер с деревянными элементами выглядит очень эстетично и превосходно сочетается с другими материалами.

Лучшие породы дерева для подобных изделий – это бук и дуб. Они отличаются долговечностью и надежностью. Могут быть как тонированными, так и покрашенными эмалью. Чтобы решетки не препятствовали циркуляции тепла, их монтируют не в пол, а на некотором расстоянии над его поверхностью. Для лучшего прохождения теплого воздуха в верхней части короба делаются определенные отверстия.

Ограждения по доступной цене можно выполнить из реечного полотна. Это превосходный стильный элемент, великолепно пропускающий теплый воздух и выполняющий защитную функцию.

Металл обладает повышенной теплопроводностью, но с ним надо уметь работать. Это превосходный материал для самодельной конструкции. Из него можно выполнить изделия двух видов: штампованные и методом сварки.

Заслонки из нержавеющей стали смотрятся более элегантно и красиво. Они могут закрывать как часть батареи, так и весь радиатор. Их делят на 3 вида: с двумя боковинами, с одной и без боковин. Выбор варианта зависит от способа подключения устройства отопления.

Металлический элемент не препятствует качественному теплообмену. Выполненный из алюминиевой или стальной сетки короб, замечательно пропускает тепло. Подобные изделия очень просты при монтаже. Они бывают украшены разнообразными рисунками. Например, ажурной решеткой или сплошным полотном с открытым пространством.

Большое разнообразие для декорирования дают панели из МДФ.

Они создаются из перфорированных деталей, оснащенных декоративной рамкой. Данные модели подходят для разных систем отопления. Ими можно украсить как чугунный, так и биметаллический радиатор.

Из этого материала можно сделать эксклюзивные ограждения для радиаторов. Стекло при этом может быть витражным и закаленным. На поверхность наносится определенный рисунок. Такие элементы дизайна выполняются из особо прочного сырья с толщиной стенок не менее 8 мм. Их практически нельзя разбить.

Края изделия тщательно полируют, что делает их безопасными и наделяет большой прочностью. На поверхность стекла наносится специальное вещество, которое обладает защитными свойствами и позволяет в дальнейшем при уходе использовать обычное моющее средство.

Стекло превосходно пропускает солнечные лучи и не уменьшает конвекцию. А при необходимости демонтажные работы выполнить очень легко и быстро.

Есть еще одна разновидность стекла – акрил. Акриловое стекло обладает разнообразной цветовой гаммой и способно легко трансформироваться. Экраны могут быть матовыми, прозрачными и однотонными. К ним может быть присоединена светодиодная подсветка.

Как выбрать модель с учётом правил теплотехники

Чтобы не ошибиться при выборе или при изготовлении решётки или экрана, нужно учесть некоторые моменты. Специально для своих читателей редакция Seti.guru собрала лучшие идеи для сохранения тепла с помощью декоративных радиаторных решёток:

  1. Чтобы экран лучше «держал» тепло и нагревался, тыльную сторону батареи можно окрасить в тёмный цвет.
  2. Пространство за радиаторной батареей можно обклеить специальной отражающей плёнкой, которая обеспечит более сильный нагрев.
  3. Короб или радиаторную решётку лучше выбирать с перфорацией на верхней панели.
  4. Расстояние между рейками в передней панели напрямую влияет на процент теплоотдачи, чем они больше, тем эффективнее идёт нагрев.
  5. Лучше выбирать конструкции, оснащённые аэродинамическим козырьком. Он очень удобен, если радиатор «прячется» под подоконником. Металлический козырёк в этом случае не даст скапливаться воздуху непосредственно над батареей и перенаправит его в комнату.
  6. Можно усовершенствовать радиаторную решётку самодельным инжектором. Если правильно установить две направленные лопасти, то они соберут тёплый поток воздуха и направят его в сторону комнаты.

Вот так должна выглядеть идеальная декоративная радиаторная решётка.

Идеальное устройство правильной радиаторной батареи с экраном

Особенности монтажа экранов для радиаторов

При установке экранов или декоративных решеток своими руками учитывают следующие факторы:

  • Основное условие при монтаже экранов на радиаторы — получение быстрого и удобного доступа к батареям и арматурной обвязке для их периодической очистки от пыли или проведения операций по регулировке системы отопления — стравливания воздуха с помощью крана Маевского, выставления температуры терморегуляторами, балансировки с помощью вентилей.
  • Существует множество способов закрыть батарею экраном. Для крепления плоских панелей к стенам, если радиаторный нагреватель расположен в нише, используют магниты или металлические пластины с отверстиями (петли) с тыльной стороны каркаса — с их помощью экран подвешивают на саморезы, вкрученные в стену. Аналогичным подвесным способом крепятся на стену и объемные короба.

Короба на радиаторы

  • Можно просто установить, как чехол, Г-образный экран на чугунную батарею, радиатор с секциями, используя в качестве опоры на их поверхность верхнюю горизонтальную полку. Второй вариант подвешивания Г-образного экрана без опоры на батарею — применение металлического уголка или шарнира по бокам чуть выше батареи, на который ложится горизонтальная полка экрана.
  • Если короб используется как подставка под комнатные растения или предметы интерьера, то для устойчивости его крепят к стенам намертво. Чтобы получить доступ к батарее, переднюю панель делают съемной (может крепиться внутри каркаса на магниты), откидной или раздвижной конструкции. Еще один вариант — вставлять экран в пазы короба и доставать его, выдвигая сбоку или сверху (пенальная конструкция).
  • В некоторых ситуациях, особенно при использовании конвекторных обогревателей, их практичнее закрыть глухими теплоотражающими панелями. Для этих целей в торговой сети реализуют недорогие стальные экраны простой Г-образной конструкции.

Стоимость некоторых видов радиаторных экранов

Экран или декоративная решетка на батарею являются важной частью интерьера, придавая помещению эстетичный внешний вид, подчеркивая направление выбранного стиля дизайна и одновременно выполняя защитные функции. Для устройства экранов в торговой сети реализуется широкий ряд готовых изделий из металла, пластика, древесных материалов, а в любой из многочисленных частных фирм, работающих со стеклом, можно заказать современную стеклянную панель с любым рисунком по усмотрению потребителя, нанесенным методом фотопечати
