Сделать теплый пол своими руками: пошаговая инструкция

Выбор схемы укладки контура и его монтаж

При выборе подходящего способа монтажа и проведении расчета оптимального шага помните, что вода при прохождении по контуру будет постепенно остывать, в связи с этим укладка выполняется от внешних стен к внутренним. Это обеспечит предупреждение проникновения прохлады в помещение извне.

От выбранной схемы монтажа теплого пола будет зависеть степень и скорость прогревания комнат. Среди распространенных вариантов можно выделить такие методики:

• самый простой монтаж – это схема «змейка», она вполне доступна для выполнения своими руками, при такой укладке теплоноситель будет нагревать комнату постепенно, а не моментально;
• более сложный вариант – схема «улитка», которая отличается более трудным монтажом, но обеспечивает максимально равномерное прогревание дома.

При подготовке расчета системы и выборе оптимальной схемы важно учесть такой параметр, как сопротивление воды. Он будет зависеть от числа поворотов: чем больше их количество, тем выше степень сопротивления

Каждый контур, который подключен к коллектору, должен иметь одно и то же сопротивление. При этом для каждого помещения в доме нужно делать отдельный контур.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Смотрите это видео на YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
• маркировку;
• сертификат соответствия на продукцию;
• учитывать коэффициент теплового расширения труб;
• стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Какой теплый пол выбрать для спальни

Выбирая теплый пол для спальни, прежде всего, следует помнить, что он является лишь дополнением к отопительной системе, а не альтернативой. Его прямое назначение заключается в поддерживании комфортной температуры напольного покрытия в пределах 19-21 градусов. А вот какой пол с подогревом подойдет для спальни в большей степени зависит от типа жилого помещения.

Водяной теплый пол чаще используется в квартирах с очень большой площадью и высотой в загородных домах. Для установки оборудования понадобиться дополнительное пространство, что не всегда приемлемо в малогабаритных помещениях. К тому же, водяной пол нельзя подключать к общей системе отопления, а проведение дополнительных труб к водопроводу тоже не всегда возможно.

Электрический и инфракрасный пол больше подходит для городских квартир. При их укладке не изменяется высота комнаты, не загромождается пространство вспомогательным оснащением. Электрический будет служить дольше, чем инфракрасный. Но его эксплуатация обойдется немного дороже.

Покупая материалы, стоит выбирать продукции известных производителей, среди которых самыми надежными считаются следующие фирмы:

1.  DEVI – лучший изготовитель электрических разновидностей. Изделия этой датской компании отличаются большим сроком службы, подходят для различных видов напольных покрытий, оснащены современными системами регулирования температуры. Применение качественных материалов в производстве, строжайший контроль качества практически исключает выход систем из строя.
2. Nexans – надежный производитель электрополов из Норвегии, продукция которого пользуется огромной популярностью во всем мире. Для изготовления применяются прогрессивные методы и инновационные технологии, что гарантирует длительную бесперебойную работу.
3. Aquatherm – лидер в производстве водяных приборов отопления. Эта немецкая компания дает десятилетнюю гарантию на свою продукцию, которая оснащена электронными системами регулировки и антикислородными барьерами.
4. Rehau – немецкий производитель. Компания предлагает качественный, экологичный водяной теплый пол, с низким уровнем шума, рабочий ресурс которого составляет 50 лет. Особенностью продукции является возможность эксплуатации с холодной водой, что в жаркое время года позволяет охлаждать помещения.
5. EXCEL – южнокорейский бренд, под которым производятся высококачественные инфракрасные пленки. Это продукты премиум класса, в которых оптимально сочетаются превосходные эксплуатационные характеристики, долговечность и стоимость.
6. HiHeat – компания из Южной Кореи, инфракрасный теплый пол которой отличается надежностью и длительной эксплуатацией. Гарантия на продукцию составляет 10 лет.

Теплый пол в спальне подарит приятные тактильные ощущения, а также позволит поддерживать оптимальную температуру, что особенно важно в холодное время года. Чтобы он бесперебойно работал и не причинял вреда здоровью, при выборе и установке следует соблюдать такие важные правила:

Чтобы он бесперебойно работал и не причинял вреда здоровью, при выборе и установке следует соблюдать такие важные правила:

Чтобы он бесперебойно работал и не причинял вреда здоровью, при выборе и установке следует соблюдать такие важные правила:

• приобретать качественные материалы известных производителей;
• доверить монтаж специалистам;
• использовать экологичное напольное покрытие с хорошей теплопроводностью.

Ошибки монтажа и их последствия

Строгое соблюдение рекомендаций специалистов при самостоятельной укладке теплого пола – важное условие успешного функционирования системы. Чаще всего новички допускают следующие ошибки:

Чаще всего новички допускают следующие ошибки:

Перепад высот между началом и концом трубы. Если он будет превышать половину диаметра труб, внутри будут образовываться воздушные пробки. Вследствие этого циркуляция теплоносителя будет затруднена и качество отопления снизится

Чтобы этого не случилось, важно располагать трубы строго параллельно полу.
Соединение труб в пределах одного контура. Монтировать контур из 2 отрезков трубы и заливать его бетоном не стоит

Это может привести к протечке. Каждый контур должен состоять из целого куска трубы. Соединения должны быть только с коллекторной группой.
Пренебрежение гидравлическим испытанием. Контрольный запуск системы на максимальном давлении нужно провести до заливки труб бетоном. В противном случае найти утечку, если таковая случиться, будет практически невозможно.
Заливка стяжки на пустые трубы. Бетон продавливает материал труб и циркуляция теплоносителя впоследствии будет затруднена.
Преждевременный запуск отопления. Нагрев труб до набора бетоном крепости приведет к растрескиванию стяжки.

Облегченная система водяных полов

Помимо обычной схемы устройства водяных полов со стяжкой из бетона существует и другая – «сухая». Она используется при устройстве таких полов в строениях с деревянными перекрытиями, когда капитальный ремонт невозможен.

Основным – опорным слоем такой отопительной системы являются полистирольные плиты или ДСП, на которые укладывают теплораспределительные пластины из металла. Несущий слой — гипсоволоконные листы (ГВЛ). Эта система имеет следующие преимущества: небольшой вес, тонкость, быстрота укладывания, экономичность. Монтаж теплого пола этого типа производят при:

• укладке полового покрытия поверх старого;
• небольшой высоте помещения;
• сокращенных сроках монтажа;
• труднодоступности ремонтируемых помещений.

Недостатками таких полов являются:

• меньшая теплоотдача, что часто приводит к необходимости устройства дополнительной системы отопления в холодных климатических зонах;
• достаточно высокая стоимость теплораспределительных пластин.

Сухая система теплого пола, видео:

Оборудование для регулировки теплых полов

Нередко бывает так, что такая отопительная система не работает. Причины неполадок может выяснить только специалист. Для нормальной работы теплых полов используют специальное регулирующее оборудование. К нему относятся:

1. Распределительный коллектор для теплого пола. Он отвечает за эффективное движение теплоносителя по всем контурам. С помощью таких управляющих устройств, как термостатические головки и электротепловые приводы теплый пол четко реагирует на внешние параметры (температура на улице, открывание форточки).

В отапливаемых помещениях устанавливается термостат, управляющий несколькими тепловыми приводами. Современный терморегулятор для теплого пола обладает функцией программирования различных режимов работы отопительной системы.

2. Смесительный узел для теплого пола (узел регуляции), состоящий из 2 главных элементов:

1. насоса, осуществляющего циркуляцию горячей воды;
2. регулирующего клапана, подпитывающего пол теплоносителем заданной температуры.

Схема подключения терморегулятора к теплому полу может быть отдельной или выполняться от электрощита. Установка оборудования должна быть произведена компетентным человеком.

Гидроизоляция и утепление

Гидроизоляционный слой под теплый пол делается из:

• полиэтиленовой пленки толщиной от 0,2 мм;
• специальных мембран;
• битумной мастики.

В результате монтажа гидроизоляции в комнате должно получиться водонепроницаемое «корыто» с днищем без прорех и заходом на стены в 10–20 см. Если данное покрытие выстилается из пленок, то укладывать их следует внахлест 10–15 см друг на друга и в два слоя.

Утеплитель для пола с подогревом

Далее ложится жесткий утеплитель. Использовать для устройства теплоизоляции под теплый пол мягкие минеральные ваты нельзя. Правильней будет взять плиты экструдированного либо обычного пенополистирола. Но подойдут и плитные материалы на основе спрессованной минваты или пробки. Также нередко применяются специальные панели-маты на основе ЭППС с выступами под укладку труб.

Чтобы пол после нагрева не давил на стены, вдоль них следует уложить демпферную ленту высотой выше будущей стяжки. При монтаже эту полосу надо закрепить так, чтобы она не сползла потом во время заливки бетонного раствора и иных манипуляциях.

Конструкция теплого водяного и электрического пола

Стяжка

ВАЖНО: верхний слой стяжки заливают только при заполненном контуре. Но перед этим, металлические трубы заземляют, и закрывают толстой полиэтиленовой плёнкой

Это важное условие, для предотвращения коррозии вследствие электрохимических взаимодействий материалов.

Вопрос армирования можно решить двумя способами. Первый – положить сверху трубы кладочную сетку. Но при таком варианте, возможно появление трещин в следствии усадки.

Другой способ – дисперсное армирование фиброй. При заливке водяных тёплых полов, лучше всего подходит стальная фибра. Добавленная в количестве 1 кг/м3 раствора, она равномерно распределится по всему объёму и качественно повысит прочность застывшего бетона. Полипропиленовая фибра, для верхнего слоя стяжки подходит гораздо меньше, ибо прочностные характеристики стали и полипропилена даже не конкурируют друг с другом.

Устанавливают маяки и замешивают раствор по вышеизложенной рецептуре. Толщина стяжки должна быть не менее 4 см над поверхностью трубы. Учитывая, что ø трубы 16 мм, общая толщина будет достигать 6 см. Время созревания такого слоя цементной стяжки – 1,5 месяца

ВАЖНО: Ускорять процесс включая подогрев пола – недопустимо! Это сложная химическая реакция образования «цементного камня», которая происходит при наличии воды. А нагрев вызовет её испарение

Ускорить созревание стяжки можно при включении в рецептуру специальных добавок. Некоторые из них вызывают полную гидратацию цементу уже через 7 суток. И кроме этого значительно уменьшают усадку.

Определить готовность стяжки можно, если положить на поверхность рулон туалетной бумаги, и накрыть его кастрюлей. Если процесс созревания окончился, то на утро бумага будет сухая.

Подключение системы

Для подключения трубы к общему трубопроводу подачи горячей воды или к котлу нужно установить распределительные узлы для каждого помещения или один большой узел для нескольких комнат. Безусловно, необходимо сделать так, чтобы этот узел не мешал в расстановке мебели и передвижении. Один из способов спрятать такой узел — утопить его в стене.

Для того чтобы установить теплый водяной пол своими руками к коллектору необходимо сделать нишу в стене непосредственно для самого коллектора или в этой же нише поместить коллекторный шкаф. В этот шкаф вмещаются две гребёнки и подводятся все контуры, использующиеся для обогрева помещений. Гребенки бывают различными. Некоторые продаются с имеющимися в них кранами. К распределительной гребенке самое главное требование это ее компактность.

Такие краны предназначаются двум целям. Первая цель: полное перекрытие какого-либо отдельного контура системы; вторая цель: для регулирования подачи горячей воды, что дает возможность изменять температуру в каждой отапливаемой комнате.

Температуру в секторах не обязательно изменять вручную. Авторегулировку температуры в секторе разрешают совершать специальные регулировочные теплостатические вентили. Принцип их работы довольно прост. Вентилем выставляется необходимый температурный режим, а термоголовка определяет нужные градусы. Совершается это благодаря использованию термобаллона с парафином. Парафин расширяется и сужается под воздействием температуры, увеличивая или уменьшая у крана пропускную способность.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.

5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Как сделать теплый пол

Устройство теплого пола в частном доме должно соблюдать очередность укладки каждого слоя. Правильно собранная конструкция обеспечит нормальную работу всей системы, а, значит, в частном доме будет комфортная температура. Общий монтаж водяного теплого пола занимает не меньше месяца (столько времени отводится для высыхания стяжки зимой, летом сроки сокращаются до 2-3 недель).

Подготовительный этап

В частном доме нужно подготовить основание для того, чтобы была произведена укладка всех слоев пирога. Чем ровнее оно будет, тем лучше. Нужно замазать трещины и, если есть необходимость залить стяжкой основание. Дальше устройство пола предполагает наличие слоя гидроизоляции. Её укладывают встык, проклеивая места соединения строительным скотчем. Демпферной лентой нужно сделать припуск на стены.

При расширении бетона лента сужается, четко определяя его границы, тем самым улучшая качество заливки

Утепление пола и трубы

Начинаем собирать «пирог». На очереди укладка утеплителя. Между листами не должно быть промежутков. Места соединения необходимо проклеить.

Гораздо проще работать с утеплителем, который имеет специальные пазы для труб.

А вот на обычный утеплитель нужно класть фольгированную подложку. Учитывая, что температура на выходе из системы не должна превышать 60, применение такой подложки поможет максимально эффективно использовать тепловую энергию и направлять её исключительно для обогрева помещения.

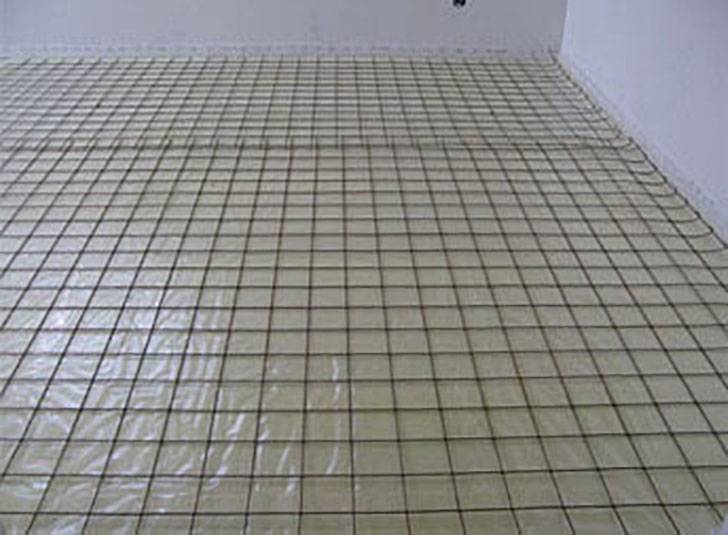

Проще класть трубы на утеплитель, когда «пирог» получает армированный слой. Это может быть сетка или специальная дорожка. Главное, чтобы к ней легко можно было крепить трубы.

Для больших комнат лучше выбрать широкую сетку, которую почти не придется резать. Использование сетки упростит укладку водяных труб для теплого пола

Змейка, спираль или улитка

При шаге в 20 сантиметров на 1 м2 приходится не менее 5 погонных метров трубы. Этот этап монтажа достаточно сложный. Укладка труб происходит разными методами, например, так:

• змейкой. Этот способ предполагает прямое расположение подающей ветви от коллектора к концу комнаты с дальнейшей укладкой трубы в виде змейки;
• улиткой или спиралью. Укладка начинается с центра комнаты. Здесь трубу складывают пополам и делают двойные витки вокруг центра.

При укладке труб нужно соблюсти следующее требование: обратка и подача должны быть подсоединены к коллектору. Запитка контуров, их заливка бетоном производятся после окончательной сборки всей системы.

Укладка труб и отопительной системы

Трубопроводы теплого пола бывают:

• медными;
• металлопластиковыми.

Первый вариант более сложен в реализации, но и надежней и эффективней. Но зачастую выбирается металлопластик в силу его дешевизны.

На утеплителе с отражающей пленкой трубы фиксируются крепежной проволокой, скобами или специальной лентой. Крепления эти должны располагаться на удалении 0,5–1 метр друг от друга.

Чаще всего трубы крепятся к армирующей сетке. Но если вместо арматуры выбрана фибра для стяжки или вместо последней предусмотрен настил из древесных плит, то придется применять скобы с фиксацией их в утеплителе. Однако вкручивать или вбивать крепежи до гидроизоляции и сквозь нее при монтаже системы водяного напольного обогрева недопустимо.

Варианты укладки труб водяного пола

Гидроизоляционный подстил при всех манипуляциях должен остаться невредимым и сплошным. Если его повредить и сделать теплый пол на дырявом слое изоляции от воды, то при протечках в системе придется ремонтировать сразу и помещения на этаже ниже. Плюс про устройство стяжки из жидкого раствора бетона также забывать не стоит. Без гидроизоляции снизу сам он или влага с него вполне могут просочиться сквозь перекрытие.

После укладки труб и присоединения их к коллектору необходимо произвести гидравлические испытания, подав в систему воду на сутки с давлением в 5–6 бар. Закрывать трубопровод до завершения проверки на отсутствие в нем протечек нельзя.

Пошаговая инструкция

Этапы монтажа теплых водяных полов

1этап – установка технологического узла в коллекторный шкаф.

2этап – подготовка пола.

Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.

3 этап – укладывание демферной ленты.

Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.

4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.

В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.

5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.

Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров

Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация

Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.

6 этап – проверяем отопительную систему на герметичность.

Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.

7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.

Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.

Модификатор бывает жидким и сухим.

Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.

Виды покрытия

Водяной теплый пол используется в основном под плитку и керамогранит.

Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.

Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.

Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.

Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.

Поверх труб выкладывают ДСП, фанеру или ГВЛ.

Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.

Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.

Инструменты и материалы

Существует несколько способов укладки водяного отопительного контура из металлопластиковых или полипропиленовых труб, а именно традиционный бетонный способ и настильный.

Для традиционной бетонной технологии монтажа нам нужно подготовить следующее:

• Трубы для теплого пола сечением 20 мм, пластмасовые хомутики для крепления или специальные траки;
• самовыравнивающуюся смесь для подготовки основания (+ игольчатый валик и шипованные насадки на обувь);
• демпферную ленту + жидкие гвозди;
• листовой фольгированный теплоизолятор, плотная полиэтиленовая пленка и скотч;
• арматурную сетку, пластиковые хомуты или крепежную проволоку;
• цементную смесь для стяжки и емкость для приготовления рабочей смеси;
• уровень и рулетку;
• маяки и правило.

Так – же существует настильная технология монтажа, которая позволяет обойтись без заливки стяжки. Для проведения подобных работ нам потребуется:

• полистирольные плиты или плиты ДВП с пазами под монтаж специальных алюминиевых пластин;
• алюминиевые пластины с каналами для фиксации труб;
• листы из гипсоволокна.



Выбор гидроизоляционных материалов и теплоизолятора

Водяной тёплый пол предполагает устройство гидроизоляционного слоя. Им может стать обычная полиэтиленовая плёнка минимум в 150 микрон. Её расстилают по всей площади под весь контур.

Выбор теплоизоляторов большой. Наиболее эффективным является плиточный экструдированный пенополистирол с бобышками. Он не дешёвый, зато невероятно надёжный и его очень удобно укладывать.

Иногда в целях экономии используют пенопластовые плиты с характеристиками не менее 40кг/м3. Но все-таки мастера не рекомендуют этого делать. Считается, что даже такой плотный пенопласт может не выдержать. Как ведут себя пенопластовые плиты при большой нагрузке? Они «садятся», и таким образом создаётся угроза цельности смонтированной системе тёплых полов.

Обычный плиточный экструдированный пенополистирол без бобышек, гладкий, имеет хороший запас прочности. По стоимости доступен, и это золотая середина среди всех теплоизоляторов.

Способы установки на пол

Есть несколько способов устроить теплый водяной пол.

• Самый популярный и надежный из них – бетонная стяжка. В отличие от электрических видов, трубы 16 мм в плиточный клей прятать нельзя, да и не получится. Поэтому заливается стяжка не менее 3 см над трубами.
• Второй способ – укладка труб в вырезанные пазы пенополистирола. Пазы делают вручную, внутрь укладывают трубы, затем заливают стяжку.
• Следующий вариант часто используют в домах с деревянным полом, хоть он и требует больших трудозатрат – это укладка в деревянные пазы. Для этого на пол набивают доски, которые создают желоб нужной формы для укладки.

Преимущества и недостатки

Плюсы использования водяных плов в квартирах:

1. Экономичность. По сравнению с радиаторным отоплением экономия составит от 20 до 30% тепла, реже — до 60%. Если проводить сравнение с электрическим полом, то водяной по затратам на эксплуатацию в 5–7 раз экономичнее.
2. Безопасность. Трубы имеют комфортную для безопасности температуру нагрева, они тщательно заделаны в толще пола. Получить ожог при работе системы нельзя.
3. Комфорт. Прогрев воздуха равномерный. По полу можно ходить босиком. Это доставляет приятные ощущения.
4. Эстетичность. Встроенная система водяного пола скрыта, практична и не доставляет хлопот.
5. Плавность прогрева без эффекта «теплового шока».
6. Безвредность воздействия излучаемого электромагнитного пола. Воздух насыщается только положительными ионами, не пересыхает.

Есть среди плюсов и минусы:

1. Трудоёмкость монтажа. Поверхность должна быть идеально ровной и подготовленной, что делать затратно и долго.
2. Дорогая установка, которая окупает себя в первый же год активной эксплуатации.
3. Невозможность установки при малой площади. Пример — лестничная клетка или узкий коридор.
4. Сложность устранения протечки в случае её появления. Чтобы выявить место повреждения, необходим полный демонтаж напольного покрытия и снять первый слой стяжки.
