Секционные ворота своими руками — поэтапный процесс установки

Что нужно знать о секционных воротах

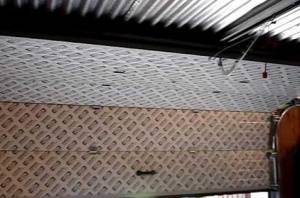

Секционные ворота позволяют экономить пространство на участке и внутри гаража

Свое название такая модель получила из-за конструкции. В обычном случае створка – цельное жесткое полотно. Секционные конструкции собраны из элементов. Крепление между ними прочное, но не жесткое. Такое полотно способно сгибаться и даже сворачиваться в рулон – например, роллетные модели.

Чаще всего секции представляют собой вариант сэндвич-панели. Это плита, сделанная из пенополиуретана – теплоизолятора с высоким уровнем теплосбережения, и защищенная с обеих сторон листами оцинкованной стали. Композит получается легкий и прочный, но при этом еще и теплый. Выпускают панели с отделкой не только из стали, но и из древесностружечного материала или вагонки.

Сэндвич-панели чаще всего используют при конструировании подъемных ворот, так как именно здесь все преимущества материала проявляются сильнее всего. Такая модель при открывании не распахивается, а поднимается по направляющим, меняя угол наклона, и останавливается в горизонтальном положении. Высота подъема зависит от назначения гаража – для легковых автомобилей, грузовых, автобусов. При этом дверное полотно не занимает место в проеме или возле стены.

Установка секционных подъемных ворот в гараж позволит:

• сэкономить место;
• утеплить гараж, так как сэндвич-панели предупредят потерю тепла;
• стабилизовать температурно-влажностный режим внутри помещения.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

1. Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
2. Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
3. Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

1. На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
2. Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Секционные гаражные ворота из подручных средств

Теоретически можно изготовить секционные ворота из подручных средств и дополнительно сэкономить на обустройстве въезда в гараж. Однако на практике для такого мероприятия потребуются не только уверенные навыки владения спектром строительных инструментов, но и инженерные задатки, и навыки токаря. Поэтому перед тем, как приступить к дорогостоящему эксперименту, необходимо оценить свои возможности и навыки, а также помнить, что от безопасности креплений будет зависеть жизнь человека.

Формально процесс создания ворот может быть любым – от изобретения собственного функционального «конструктора» до удачного повторения проверенной идеи. Второй вариант более надежен, так как будут использоваться готовые оригинальные чертежи и проверенные на практике расчеты. Однако даже в случае, если используется оригинальный чертеж, предстоит самостоятельно изготовить сложные детали на специальном оборудовании и приобрести специальные уплотнители из морозоустойчивой резины или каучука. Конструктивно простая схема дверей-самоходов состоит из нескольких деталей:

• направляющие;
• полотно;
• валы;
• петли;
• подвесы;
• балансировочные пружины;
• прочие элементы конструкции по чертежу.

Установка секционных ворот

Для полотна, направляющей, валов и пружин потребуется приобрести металл и учесть рентабельность реализации идеи, добавив транспортные расходы. Если присутствуют уверенные навыки плотника и маляра, то можно изготовить все элементы самостоятельно и комфортно обустроить въезд в гараж действительно недорого. Если в бюджет добавить затраты на покраску и оплату услуг токаря, то двери-самоходы из подручных средств могут оказаться дороже готового комплекта.

Не знаете, как установить секционные ворота в подготовленный проем? – это самый простой этап при выполнении работ своими силами. Для правильной установки достаточно воспользоваться общими рекомендациями по сборке готовых комплектов и учесть нюансы монтажа выбранной модели. Поэтому перед тем, как приступить к работе по изготовлению «запчастей», обязательно не только подобрать оригинальный чертеж, но и схему монтажа выбранной модели ворот. Если планируется утепление ворот своими руками, то рекомендуется использовать простые в монтаже утеплители – минеральную вату или пенопласт.

Подготовительный этап

К каждым воротам при продаже прилагаются инструкции, где точно описывается порядок их монтажа. В одиночку полностью выполнить такую работу невозможно, т.к. придется замерять ширину и высоту проема. Удобнее это делать вместе с помощником.

Потребуется приготовить:

• пассатижи;
• молоток;
• гаечные ключи разных размеров;
• дрель и сверла;
• рулетку;
• уровень.

При проведении монтажа должны тщательно соблюдаться все меры безопасности.

Что и зачем измерять

Производить замеры необходимо очень аккуратно. Исправить ошибку в последствии будет достаточно сложно.

Вначале измеряется высота проема. К ней прибавляется 30 см. После окончания монтажа эта величина уменьшится.

Уровнем проверяют, насколько ровно сделан в помещении пол. К величине ширины проема добавляется 4 см, по 2 см справа и слева.

Для обслуживания ворот необходим технический зазор, минимальная величина которого должна равняться 8 см.

Конструкция ворот подразумевает, что полотно будет двигаться к потолку, поэтому еще одним важным параметром является глубина гаража. Она должна превышать высоту.

Подготовка оборудования

Помимо карандаша и рулетки для проведения работ понадобятся:

• отвертки универсальные;
• клепальный пистолет;
• острый нож;
• шлифмашинка;
• арматура диаметром 12-14 мм.

Подготовка проема

Качество выполняемых работ во многом зависит от того, как будет подготовлен проем

При работе с ним надо учитывать, что важное значение приобретает притолока, ее высота не меньше 200 мм. Не менее строгие требования предъявляются к состоянию стен проема

Они расположены в одной плоскости. Стены проема делают из кирпича или бетона. При наличии пеноблоков крепление будет ненадежно, и придется создавать дополнительное укрепление с помощью стального уголка.

Установка ворот начинается лишь после того, когда будет полностью подготовлен проем. Основная нагрузка при монтаже ворот приходится на потолок и поперечную перемычку, которую располагают над проемом. Поэтому, если помещение имеет слабую крышу, монтировать изделие нежелательно. Если предусматривается установка конструкции с электроприводом, в помещении недалеко от входа должна располагаться розетка.

Особенности монтажа

Перед началом установки секционных ворот, проверьте, достаточно ли в вашем гараже свободного пространства. Учитывайте, что свободная длина до потолка должна быть не менее 30 сантиметров, а по боковым сторонам – 45 сантиметров. Большую роль играет правильная подготовка проема к дальнейшей установке своими руками. Его обязательно следует укрепить при помощи металлического каркаса. Чтобы произвести монтаж конструкции, понадобятся такие инструменты:

• Шуруповерт или дрель электрическая;
• Перфоратор, имеющий победитовые сверла;
• Крепежные детали, но в том случае, если их нет в комплектации;
• Уровень и рулетка.

После того как вами будут подготовлены все инструменты и предприняты меры, понадобится схема будущих ворот, ее нужно перенести в область проема. После этого отметьте места, где будут находиться горизонтальные и вертикальные профили

Важно правильно выставить вертикаль проема и каждую деталь четко зафиксировать. Категорически не допускается наличие даже небольшого перекоса

Инструкция, которая есть у вас на руках, прописана со всеми размерами, придерживаться их нужно обязательно. Дабы отрегулировать ворота, можно применять металлические подкладки.

Схема секционных ворот

Инструкция указывает, что изначально при монтаже гаражных ворот своими руками нужно провести установку всех несущих элементов, после этого принимайтесь за сбор полотна. Используя регулировку кронштейнов, вы сможете добиться абсолютного прилегания к створке вверху.

В качестве уплотнителя для конструкции используется морозоустойчивая резина и полимерный каучук. Первый элемент применяется для той области, которая будет напрямую соприкасаться с напольным покрытием в гараже. Каучук позволит повысить в проеме уровень герметизации.

Этап 1. Подготовка оборудования

Инструменты

До того как приступить к работе, следует подготовить все необходимые инструменты.

1. Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
2. Электродрель для крепления отдельных элементов на высоте.
3. Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
4. Другие инструменты: отвертка, кусачки, плоскогубцы.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

Фурнитура

Этап 1. Подготовка оборудования

Инструменты

До того как приступить к работе, следует подготовить все необходимые инструменты.

1. Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
2. Электродрель для крепления отдельных элементов на высоте.
3. Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
4. Другие инструменты: отвертка, кусачки, плоскогубцы.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

Фурнитура

Виды секционных ворот

С точки зрения интенсивности нагрузки, площади проёма и места установки различают промышленные и бытовые гаражные ворота:

• Бытовые рассчитаны на 6 — 10 циклов спуска-подъёма за день. Их размер коррелирует с габаритами легкового автотранспорта. Вес небольшой створки балансируется пружинами растяжения или торсионной системой. Бытовые ворота устанавливаются в гаражах частных домов и офисов.
• Промышленные выдерживают нагрузку в десятки и сотни циклов открытия—закрытия в сутки. Их размер, как правило, соответствует габаритам грузового автотранспорта, автобусов и спецтехники. Такие ворота устанавливаются при въезде в автопарки и крытые парковки, автомойки и складские ангары, ими перекрываются въезды в промышленные цеха и крытые дебаркадеры торговых центров.

Высота притолоки и конфигурация помещения задаёт ограничения по расположению барабана и направляющих.

С учётом этих параметров выделяют ворота нескольких типов:

Подъём	Высота притолоки*	Расположение барабана*	Расположение направляющих над проёмом
Низкий	150 — 280 мм	сзади	горизонтальное или наклонное
250 — 350 мм	спереди или сзади
Стандартный	350 — 600 мм	спереди
Высокий	500 мм и выше	внизу или вверху
1500 мм и выше	вертикальное

*конкретные значения зависят от производителя и модели

В случае крайне низкой притолоки при большой высоте проёма есть возможность уменьшить проём, установить фальшь-панель и за счёт этого смонтировать секционные ворота нужной конфигурации.

Когда размер притолоки превышает высоту проёма, створка может двигаться вертикально вверх, направляющие устанавливаются параллельно стене.

Если потолок помещения располагается под углом к стене, направляющие размещаются на подвесах под наклоном к проёму, параллельно потолку.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

• деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
• деревянные бруски 100×100 мм, которые будут применены для потолка;
• уголки из металла 40×40×4 мм для рельс;
• металлический прут диаметром 8 мм;
• пружина с внутренним диаметром 30 мм;
• металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
• штыри из металла. Они понадобятся для закрепления конструкции;
• швеллер 80 на 45 мм;
• полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

• сварочный аппарат;
• дрель со сверлами по металлу и дереву;
• болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

• карандаш;
• уровень;
• гаечные ключи;
• отвёртка;
• рулетка;
• молоток.

Установка и сборка

Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

1. Открыть ворота будет не так просто, потребуются усилия.
2. Если трос порвется, противовес упадёт на пол.
3. Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Заменить старые гаражные ворота на подъемные своими руками – это просто и доступно. Для визуализации процесса представлено несколько последовательных видео:

Плюсы и минусы подъемно-поворотной конструкции

Чтобы обеспечить продолжительную сохранность автотранспортного средства, его следует оставлять в таком месте, которое защищено от воздействия непогоды. Поскольку это влияние нельзя назвать самым опасным, то от угона автомобиля могут защитить только надежные ворота. Подъемно-поворотная конструкция способна отлично справляться с этими задачами. Вместе с тем она отличается необычностью.

Изготовление таких ворот своими руками осуществляется на основе чертежей в определенной последовательности. Процесс сборки полотна не является слишком трудоемким. Для изготовления створки ворот обычно используется металлическая рама и уголки. Всю конструкцию потребуется зашить металлическим листом.

Украсить полотна можно различными декоративными панелями. Для утепления и звукоизоляции ворот необходимо применять минеральную вату или пеноплекс. Специалисты не рекомендуют в качестве утеплителя использовать дерево, так как оно имеет большой вес, а его показатель водопоглощения является высоким.

Подключение автоматики на ворота требует соблюдения определенной схемы, которая приведена в инструкции к устройству. Для проведения тестирования системы потребуется пульт. Регулировку автоматических подъемно-поворотных ворот следует производить на основе приведения в действие автоматического привода. Если конструкция электрических ворот закрыта не до конца, то это не может свидетельствовать о правильном монтаже механизма, поэтому схему подключения следует пересмотреть.

К преимуществам подъемно-поворотных конструкций можно отнести:

• сложность при взломе ворот;
• открытие без усилий;
• долговечность конструкции;
• сохранение площади внутри помещения;
• возможность установки в проемах любого типа.

Ворота этого типа обладают следующими недостатками:

• сложность установки;
• высокая теплопроводность;
• возможная перегрузка составляющих компонентов.

Изготовить поворотно-подъемную конструкцию своими руками можно при наличии навыков работы со сварочным аппаратом. При проведении работ могут потребоваться и другие инструменты, схемы и чертежи.

Преимущества секционных щитов

Секционного типа ворота на современном рынке стройматериалов занимает достаточно большую нишу, они востребованы, имеют различную конструкцию, большой выбор моделей, ассортимент — разнообразие цветов, материалов и форм, и становятся лидерами продаж благодаря безопасности и надежности, комплектации бесшумными механизмами.

Полотно (подвижный щит) представляет собой рулон из сэндвич-панелей, отличающихся высокими теплоизоляционными характеристиками. Алюминиевые профили имеют поверхность устойчивую к негативным влияниям атмосферных воздействий, ведь несущие элементы прошли специальную обработку и хромирование, полимерную порошковую окраску, и затем нанесение сэндвич-панелей специальной защитной пленки.

Все ламели соединены друг с другом прочными стальными профилями горячей листовой оцинковки, покрытой качественным полимерным грунтом.

Особенности и преимущества применения панелей

Способ соединения рулонной конструкции позволяет механизму работать абсолютно бесшумно. Сэндвич панели с высокой теплоизоляцией гарантируют надежную защиту в холодное время года, чем снижают статью расходов на отопление. Данные «сэндвичи» оказывают высокое тепловое сопротивление, сравнимое с кладкой в 1,5 кирпича, их располагают вплотную, применяя различного рода уплотнители, чтобы прилегание к коробке давало дымо- и пожарозащитные свойства.

Монтаж конструкции

Монтаж ворот достаточно прост благодаря очень подробным инструкциям, которые можно найти на просторах интернета. Также можно найти чертежи и схемы гаражных порталов, а также рекомендации по регулировке секционных ворот.

Разнообразие выбора фирм производителей секционных подъемных гаражных ворот достаточно велико, но самыми популярными порталами являются одновременно самые дорогие.

Это связано с тем, что у более дорогих конструкций толщина полотна 45 миллиметров, нержавеющие кронштейны и петли, накладные ручки и засовы, а также имеется защита на случай разрыва пружин. Также герметичность закрытия створки на высшем уровне.

Между перемычкой и потолком должно быть определенное расстояние. Если подъем стандартного размера, то более 210 миллиметров, а при низком подъеме от 100 до 145 миллиметров (в зависимости от вида управления).

Принцип действия пульта управления

Небольшое отступление

Иногда может потребоваться уплотнение стыков подъёмных ворот. Для этих целей используется специальная эластичная пена, внутри которой образуется минимум пузырьков. Она наносится на угол получившегося косяка, а край самих створок проклеивается скотчем, после чего ворота закрываются. После высыхания пены излишки нужно будет удалить.

Готовый шов после удаления излишков  ФОТО: atvarmor.ru

Для подобной работы подойдёт не всякая монтажная пена. На примере ниже можно увидеть 2 варианта этого материала. Левый для уплотнения использовать не стоит – очень быстро рассыплется. А вот правый баллон как раз и является подходящим.

Правый баллон с эластичной пеной именно тот, который требуется для уплотнения  ФОТО: atvarmor.ru

После высыхания пены нужно лишь толкнуть створки и, открыв их, удалить скотч.

Вот такой шов получается после уплотнения  ФОТО: atvarmor.ru

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

Плюсы и минусы конструкции

В пользу подъемного механизма для гаражных ворот стоит сказать следующее:

1. Для поднятия не нужно много свободного пространства снаружи или внутри помещения. Используется место под потолком.
2. Цельное полотно станет надежной защитой от злоумышленников.
3. Створка подлежит утеплению разными теплоизоляторами (пенополистиролом, пенопластом, минеральной ватой).
4. Допускаются наружная отделка, украшение.
5. Изделие получится оснастить автоматикой.
6. Возможна установка подъемных полотен не только в одинарных, но и двойных гаражах.

Среди недостатков:

1. В открытом виде уменьшается высота проема.
2. Монтаж рекомендуется выполнять только в проемы прямоугольной формы.
3. Не подлежит частичному ремонту. При повреждении придется менять все полотно.
4. Нужно четко соблюдать нагрузку на ворота. Неправильный расчет при выборе готового изделия или при самостоятельном изготовлении приведет к сокращению срока его службы.

Достоинства конструкции

Подъемно-поворотная конструкция имеет несколько значимых преимуществ по сравнению с традиционными гаражными воротами:

• Основную часть ворот (створку) можно сделать из цельного металлического листа и облицевать любым подходящим материалом. Дополнительной защитой от проникновения послужит целостность, бесшовность металла.
• Выполнив в точности инструкцию по монтажу, вы получите надежную конструкцию, которая не боится коррозии, долговечна, компактна, удобна в эксплуатации, не требует дополнительного ухода.
• Поднятие ворот можно делать вручную или автоматически.
• Безопасность. Конструкция ворот надежно фиксирует полотно створки и предохраняет его от падения.

Есть у подъемно-поворотных ворот и недостатки:

• Форма проема. Она должна быть прямоугольной. Иначе сделать качественный монтаж не получится.
• Между рамой и щитом могут оставаться зазоры. Если гараж отапливаемый, вы будете отапливать воздух.
• Цельное полотно створки ворот не только достоинство, но и неудобство. Ремонтировать придется все полотно, в случае необходимости, а не отдельные участки.

При открытых воротах они незначительно уменьшают высоту проема.
