Как сделать септик из железобетонных колец

Устройство и принцип работы

Септик из бетонных колец ставить лучше всего на хорошо дренирующих, не склонных к морозному пучению грунтах. Тело септика состоит из нескольких поставленных друг на друга колец. Даже если они имеют выступы для лучшей фиксации, даже если их скрепили скобами, морозное пучение их сдвинет. Результат — нарушение герметичности и дорого стоящий ремонт. И не факт что после ремонта его снова не сдвинет. Потому рекомендуют делать септик из бетонных колец на песчаных или супесчаных почвах.

Если почвы хорошо отводят воды, уровень грунтовых вод низкий, имеет смысл выводить из септика воду в дренирующую колонну. Такое устройство наиболее оптимально. При высоком уровне грунтовых вод, очищенные стоки отводят на дренирующие поля. Их устройство требует больших площадей и не менее солидного объема земляных работ, но порой только такая система работает.

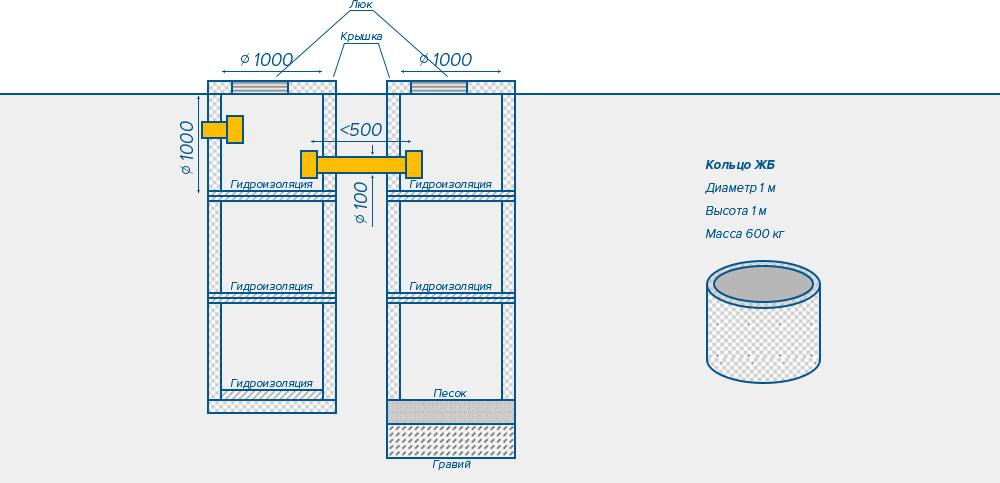

Схема септика из бетонных колец

Схема септика представлена на фото выше. Состоит он из двух рабочих камер, соединенных между собой переливом. В них и происходит процесс очистки. Третья колонна — дренажный колодец (вместо нее может быть фильтрационное поле), через отверстия в нижней части которой уходит в грунт очищенная вода. Это коротко об устройстве септика из бетонных колец. Теперь о самом процессе.

Стоки попадают в первую камеру. Она герметичная, с максимально ограниченным поступлением воздуха. В условиях недостатка кислорода в ней происходит основной процесс разложения. Органические вещества перерабатываются микроорганизмами и бактериями. Органика распадается на более-менее чистую воду и нерастворимые вещества, которые выпадают в осадок и скапливаются на дне камеры.

По переливной трубе вода с меньшим количеством загрязнений попадает во вторую камеру. В ней продолжается процесс очистки, но тут он происходит с обязательным участием кислорода. Потому вторая камера оснащается вентиляционной трубой. Тут остатки органики разлагаются и оседают на дно. Практически чистая вода отводится в дренажную колонну и уходит в грунт, где происходит их окончательная доочистка.

Разновидности канализационных колец и сферы их применения

Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.

Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.

Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:

Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.

Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.

Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.

Рис. 2 Инженерные сооружения из ЖБИ колец

Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.

Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.

Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.

Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.

Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.

Рис. 3 Выемка грунта под колодцы спецтехникой

Нюансы выполнения работ

Если канализация строится самостоятельно, то чтобы правильно организовать работу, нужно учесть несколько факторов.

Одна из проблем – увеличение почвы под воздействием внешних факторов (пучение грунта). Это необходимо учитывать и перед установкой создать грунтовый пояс (песчаную подушку) толщиной не меньше 30 см. Материалом может служить керамзит или аналогичный.

Также для профилактики последствий пучения по стандартной схеме установки для предотвращения сдвига они соединяются между собой посредством металлических пластин, закрепленных скобами или болтами.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

Лучше заранее подготовиться и взять в аренду кран и грузовик. Все три колодца лучше вырыть заранее и продумать подъезд к месту проведения работ.

При установке следует избегать сколов и трещин на бетоне.

Нужно уделить большое внимание герметизации, чтобы сквозь первые два очистных резервуара не просачивалась сточная вода. Правильно защитить почву от протечки помогут подушки и жидкое стекло

Этапы сборки септика из бетонных колец своими руками.

После подбора схемы определяются с областью, где будет расположена канализация. Необходимо размещать емкости на расстояние от метра до грунтовых вод. Показатель УГВ – проблема, характерная почти для всех средней полосы России. Септик при высоком уровне грунтовых вод устанавливать и использовать гораздо сложнее, поэтому при планировании канализации нужно учитывать состояние грунта местности.

Высоким УГВ считается параметр меньше метра. Наиболее объективным будет максимальный показатель, поэтому замеры лучше проводить весной при таянии снега или осенью в дождливый период. Если на местности есть колодец, который питается от грунтовых вод, то УГВ определяют путем измерения расстояния между уровнем жидкости в нём и поверхностью земли.

Если есть проблема с УГВ, то нужно больше внимания уделить герметизации. В связи с тем, что конструкции, состоящие из сборных элементов (кирпич или бетонные кольца) не обеспечивают должной герметичности, следует прибегнуть к установке промышленного септика.

2. Рытье котлована.

Диаметр ямы под бетонный септик должен быть шире бетонных колец, для того, чтобы после монтажа осталось место для прокладки гидроизоляционного слоя. Форма котлована может быть квадратной (под бетонную плиту) или овальной (под цементную растяжку).

3. Герметизация ямы.

Внутрь засыпается 0,3 м песка, и, пройдя предварительную обработку цементным раствором, укладываются плиты либо растяжка.

4. Установка колец.

Кольца опускаются по одному. Места прохождения труб изолируются для предотвращения трещин после усадки бетона, стыки между кольцами заделываются цементом и обрабатываются силиконовой смазкой для герметизации.

5. Очистные колодцы септика.

Проделываются скважины глубиной 1 м, в них размещаются трубы, внутрь которых насыпается щебень для защиты стенок от органического налёта.

6. Трубы канализации.

Необходимо обеспечить беспрепятственное движение воды между резервуарами. Для этого трубу в колодец, первый по счету, подводят под небольшим углом, а в каждом последующем размещают на 20 см ниже.

Внешние стенки канализации обрабатывают глиной.

В завершении на септик из бетонных колец размещают пластиковый люк.

Советы по установке септика для дачи самому:

  • Чтобы канализация не промерзла, кольца следует утеплить.
  • На каждой емкости бетонного септика желательно вентиляционное отверстие.
  • Прочность конструкции повышается, если соединить кольца скобами из металла.
  • Крышка с люком помогает отслеживать состояние септика.
  • Аренда спецтехники облегчит возведение септика.

Расценки на установку специалистами

Стоимость монтажа септика под ключ зависит от размера канализации. В среднем цена одного кольца составляет 2000. Стоимость работ – 2500 рублей.

Стоимость элементов, рубли

Стоимость дренажа составляет 7500 рублей, монтажа с необходимыми трубами и утеплителем – 14000, проведение труб в дом – 2500 при столбчатом фундаменте и 6000 – при ленточном.

Также раз в несколько лет (в зависимости от интенсивности использования) потребуются услуги компаний по очистке выгребных ям. Цены начинаются от 1000 рублей за 1 м3.

Под гидроизоляцией бетона подразумевают мероприятия по защите его от влаги.

Камни на основе цемента (кирпичи – отдельная категория) по определению.

Одним из важных элементов загородного дома с планировкой более одного этажа.

Проекты домов из газобетона

Выбираем фундамент для дома из пеноблоков

Что лучше пенобетон или газобетон?

Плюсы и минусы газобетонных блоков

Обзор марок бетона

Применение ЦСП в строительстве

Схемы канализации из бетонных колец

Канализацию из бетонных колец делают по разным схемам. Конкретный вид зависит от сезонности проживания, интенсивности эксплуатации, финансовых возможностей по закупке дополнительного оборудования и оплате эксплуатационных расходов.

Можно выделить следующие варианты:

  1. Накопительный септик. За этим названием кроется обычная выгребная яма с водонепроницаемыми дном и стенками. Герметичность – обязательное требование, невыполнение которого по административному кодексу РФ расценивается как порча земли. Когда стоки заполняют емкость, вызывают ассенизационную машину.

Накопительный септик это просто емкость, в которую собираются стоки Источник pinterest.pt Чем меньше емкость и выше интенсивность эксплуатации точек, подключенных к канализации, тем чаще надо вызывать машину. Часто именно так устраивают дачную канализацию из бетонных колец.

  1. Анаэробный септик. Двух-, реже однокамерные, септики, в герметичных емкостях которых происходит очистка стоков анаэробными бактериями (без доступа кислорода). Количество камер и их объём выбирают таким образом, чтобы на выходе септика стоки были очищены на 65-75%. Доочистка происходит в фильтрационных колодцах («без дна»), траншеях или полях аэробными бактериями (её называют «биологическая очистка»). Только после этого стоки можно сбрасывать в грунт. Схема очень популярна среди владельцев загородных домов и дач из-за простоты устройства и энергонезависимости. Недостаток схемы – необходимо периодически менять песок и щебень в фильтрующих сооружениях, при этом их приходится вскрывать, а отслуживший материал утилизировать (хотя это делают нечасто).
  1. Аэробные септики и станции биологической очистки. Здесь также присутствует фаза первичного накопления и частичной переработки фекалий с помощью анаэробных бактерий. Принцип действия состоит в осветлении сточных вод при отсутствии кислорода, и доочистке в последней камере аэробными бактериями в условиях принудительного нагнетания воздуха. Чистота стоков на выходе считается равной 95-98%, и их можно сбрасывать в грунт или использовать для полива. Недостаток – аэробные бактерии гибнут, если не работает компрессор подачи воздуха. А это бывает при плохой сети из-за перебоев электроснабжения.

Принцип работы аэробных септиков – для функционирования обязательно нужна электроэнергия Источник prostroyer.ru

Выбор места

Нормативы составлены исходя из санитарных, экологический, технических соображений, выверенных опытом. Согласно им, места для размещения септиков не должны вызывать неудобства соседей, нарушать безопасность существующих на участке строений, быть возможным источником заболеваний и тому подобное. Расстояния, требуемые СНиП, изображены на картинке.

К этому следует добавить, что для профилактики заторов, трубы, ведущие от дома к очистному сооружению, должны быть проложены прямолинейно или с минимумом углов. Котлованы для очистного сооружения нужно располагать на участках, находящихся ниже, чем жильё. Тогда можно без обширных объёмов земляных работ проложить трубы с нужным уклоном. Нужно постараться избрать место, где грунтовые воды далеки от поверхности.

Влияние местных условий

На месте строительства могут быть локальные условия, которые непременно учитываются при проектировании. Например, если уровень грунтовых вод (УГВ) высокий – нужна доброкачественная внешняя гидроизоляция, иначе в процессе инфильтрации камера будет постоянно пополняться грунтовыми водами.

Особенности, которые нужно учесть перед началом монтажа

При обустройстве септика на даче своими руками или для обслуживания частного дома требуется соблюдать некоторые нюансы, чтобы потом не пришлось переделывать масштабные работы. Важные моменты:

  • Пучение грунта. Это одна из первых причин, которые приводят к разрушению бетонного септика, ведь конструкция его не целостная и даже при отличной герметизации может разрушаться. Чтобы этого избежать, необходимо обустройство песчаной подушки с глубиной от 30 см и качественным уплотнением. Для того чтобы движение грунта, не сдвинуло кольца, их друг с другом скрепляют при помощи металлических пластин, скоб, болтов.
  • Спецтехника. Кольца тяжелые, даже самые маленькие, поэтому нужно позаботиться об аренде крана и грузовика. Чтобы платить как можно меньше за аренду, следует предварительно подготовить котлованы для установки ЖБИ.
  • Переливной септик или однокамерный при монтаже требуют предельной аккуратности. Сколы и трещины – это верные признаки того, что установка не сможет выполнять свои функциональные задачи.
  • Экологичность. Предельно внимательно нужно относиться к герметизации септика, так как стоки не должны просачиваться из герметичных камер. Единственный отсек, сквозь который они могут проходить – это накопительная колона, точнее ее фильтрующее дно.

Установка ж/б колец для канализации своими руками

Когда загородный дом или дачу хозяева посещают нечасто, тогда расход воды незначителен, а значит для отведения стоков и нечистот можно обойтись обустройством выгребной ямы. В случае постоянного проживания в частном доме нужно строить септик.Размеры канализационных колец для обустройства канализации бывают следующими:

  • высота – 90 сантиметров;
  • ширина (диаметр) – разная.

Давайте рассмотрим, сколько колец нужно для канализации. Чаще всего для строительства выгребной ямы требуется 3-4 изделия диаметром 1 метр. Также для бетонирования дна котлована и стыков между кольцами потребуется смесь песка с цементом. Сверху конструкцию накрывают бетонной крышкой с люком.

Начинается установка колец под канализацию с земляных работ. Копают котлован с запасом по диаметру этих изделий, чтобы легче выполнять их монтаж. Потом следует сделать фундамент под резервуар в соответствии с формой железобетонных колец. Дно ямы заливают бетоном. Сделать это можно самостоятельно. На то, чтобы бетонное покрытие застыло, уходит примерно 3 — 5 дней. После этого переходят к следующему этапу.

После завершения монтажа железобетонных изделий необходимо оштукатурить поверхность конструкции изнутри и обеспечить ее герметичность. Качество гидроизоляции имеет большое значение, иначе неочищенные стоки попадут в почву и нарушат экологию участка. Потом нужно подвести трубопровод от дома, уложить на место бетонную крышку и сделать вентиляцию (ее можно обустроить из 100-миллиметровых канализационных труб высотой 40-60 сантиметров). В итоге нужно не забывать откачивать нечистоты из отстойника не реже одного-двух раз в год при помощи ассенизаторской машины. Такое очистное сооружение как септик из железобетонных изделий устанавливают, если в доме постоянно находятся люди и ежедневно расходуется большой объем воды.

Особенности строительства

Работы ведут в такой последовательности:

  1. выкапывают котлован. Глубина зависит от того, на какую отметку выйдет проложенная от дома труба. Учитывают, что под септиком устраивается песчаная подушка толщиной 15-20 см. Размеры котлована в плане превосходят габариты септика на 50-80 см в каждую сторону: необходимо для выполнения наружной гидроизоляции;
  2. на дне устраивают утрамбованную песчаную подушку указанной толщины. Для качественной трамбовки песок смачивают;
  3. если имеются ж/б кольца с днищем, их укладывают прямо на песок. В противном случае сначала заливают бетонную стяжку и после ее созревания устанавливают 1-е кольцо на водостойкий цемент, например, «Аквацемент». Следует убедиться, что 1-е кольцо стоит строго вертикально. При установке с перекосом камера вскоре потеряет герметичность;
  4. проложив в канавку на торце кольца пеньковый шнур и обмазав эту часть водостойким цементом, устанавливают 2-й ярус. Рекомендуется применять изделия с замками, препятствующими горизонтальному смещению. Если их нет, кольца скрепляют пластинами на болтах либо скобами. Все отверстия заделывают раствором;
  5. тем же способом устанавливают последующие кольца. Камеру строят чуть выше уровня земли, чтобы ее не затопило в дождь и при таянии снега;
  6. пробивают перфоратором отверстия и монтируют трубы. Зазор между трубой и стенкой запенивают либо заполняют силиконовым герметиком.

Ко входному отверстию каждой переливной трубы подсоединяют боковым отводом тройник, расположенный вертикально. При такой конструкции всплывшие фракции в следующую камеру не перетекут. Используется именно тройник, а не отвод, чтобы трубу проще было чистить.

Изнутри и снаружи камеру покрывают гидроизоляционным материалом, уделяя особое внимание швам, таковых материалов множество:

  • полимер-битумные и полимерные мастики («жидкая резина»);
  • рулонные битум-полимерные (рубемаст, стеклопласт и пр.) и ПВХ-мембраны;
  • пропитки-гидрофобизаторы (Пенетрон и пр.);
  • водостойкие цементы, например, Аквастоп (можно изготовить самостоятельно, добавив в обычный раствор «жидкое стекло»).

В последней камере (дренажный колодец) устраивают щебеночную засыпку толщиной в 1 м. Отсеки накрывают плитой и выполняют обратную засыпку котлована песчано-грунтовой смесью. В отверстия плиты монтируют люки и душники. После этого септик можно эксплуатировать.

Необязательно закапывать канализационную трубу ниже глубины промерзания грунта. Можно разместить ее на глубине 60-80 см и утеплить сверху листами экструдированного пенополистирола (ЭППС). Это влагостойкий теплоизолятор, выдерживающий значительные нагрузки.

Особенности и преимущества бетонных колец

Преимущества железобетонных кругов для строительства очистительных сооружений проявляются при сравнении с другими материалами, используемыми для этих целей:

  1. Емкости из красного кирпича требуют гидроизоляции внутренних и наружных стенок. Даже при тщательно выполненной работе они недолговечны, разрушаются от агрессивных веществ, присутствующих в стоках.
  2. Металл подвержен коррозии, особенно в аэробных септиках под воздействием кислорода. Срок службы емкостей из черной стали недолгий, а нержавеющая – дорогостоящая.
  3. У пластика основной недостаток – легкий вес. Даже наполненный водой он может выдавливаться при пучении грунта. Требуется якорение к железобетонной плите. У еврокубов и пластиковых бочек тонкие стенки, необходима защита металлическим каркасом, чтобы не раздавила почва.
  4. Строительство железобетонного монолита – трудоемкий и долговременный процесс.

Особенности монтажа и эксплуатации септика

К каждой модели септика обязательно прилагается подробная инструкция по его установке. К тому же многие фирмы предлагают свои услуги не только по подбору оптимальной модели, но и оказывают помощь в последующей установке и налаживании системы. Следует отметить, что основные проблемы, возникающие во время эксплуатации септика, связаны именно с неправильным проведением монтажных работ, что наталкивает на мысль доверить все подобные процедуры профессионалам в данной области.

Процедура установки подобного оборудования состоит из следующих этапов:

  1. Обустройство котлована, предназначенного для размещения основной части системы — септика. Размер и параметры ямы напрямую зависят от модели оборудования и типа грунта, но в любом случае делается донная песочная насыпь высотой около 150 мм (в некоторых случаях укладывается фундамент или плита из бетона). Затем устанавливается септик, наполняется нужным уровнем воды для выравнивания давления и делается боковая песочная засыпка толщиной не меньше чем в 300 мм. Если используется септик-отстойник, то необходимо выкопать фильтрационное поле, которое согласно санитарным нормам располагается на расстоянии не менее 50 м от питьевых источников, 30 м от водохранилищ и 5 м от дома;
  2. Работы по прокладке труб. Сперва выкапывают траншеи на глубине около 500 мм, в которые, на предварительно сделанную песочную 250 мм насыпь, укладываются все подводящие трубы. Сверху трубы засыпаются примерно таким же слоем песка и при необходимости дополнительно утепляются. В случае использования аэрационного поля, трубы прокладываются по траншеям более значительной глубины, которая зависит от особенностей грунта и подступающих вод.

Стоимость монтажных работ напрямую зависит от приобретённой модели и типа грунта. Например, для установки септика глубокой очистки Тверь 1ПМН рассчитанного на пользование семьёй до 5 человек, стоимость монтажных работ может варьироваться от 20 тыс. руб. в песок до 31 тыс. руб. в плывун. Рассматривая установку септика Танк 3, который является более дешёвым септиком-отстойником предназначенным для использования таким же количеством людей, стоимость монтажа может составлять около 63 тыс. руб., включая работы по организации фильтрационного поля.

ежегодная одноразовая чистка резервуара

Налаживание канализационной системы — это сложная и трудоёмкая работа, конечный результат которой зависит от профессионального подхода и выбора наиболее качественного оборудования. Не смотря на достаточно высокую стоимость септиков их использование крайне приветствуется, ведь именно они позволят создать комфортные условия проживания и обезопасить окружающую среду от негативного влияния результатов жизнедеятельности человека.

Создание фильтрационного колодца

Такой колодец устанавливается исключительно на грунте, который свободно пропускает/впитывает воду. Очищенные стоки хорошо уходят в грунтовые слои через песок, гравий, гальку, щебень.

Колодец на метр засыпают грунтовым фильтром, по высоте уменьшая фракции: вначале слой песка в 35 сантиметров, потом мелкий гравий слоем в 35 сантиметров, сверху крупный щебень слоем в 25 сантиметров.

Если стоки должны уходить через дно и стенки, нижнее кольцо конструкции делают с перфорацией. Монтируют как обычно, пустоты между кольцами и котлованом засыпают щебнем.

При обустройстве поля фильтрации используют трубы с перфорацией, которые кладутся на подушку из гравия и песка, сверху накрываются слоем геотекстиля, засыпаются грунтом.
