Все, что необходимо знать о схеме планировочной организации для разрешения на строительство

Можно ли и как сделать своими руками?

Закон не регламентирует наличия квалификации и лицензии у составителя СПОЗУ. Это может быть как специалист‑архитектор или строитель, так и сам индивидуальный застройщик, если он чувствует в себе уверенность, что задача ему по силам. Часть 5‑я 48‑й статьи ГрК прямо говорит о том, что можно схему нарисовать и самому.

Если имеются навыки в черчении, Схему ПОЗУ можно составить от руки, а уверенное обращение с компьютерными графическими пакетами поможет подготовить документ профессионального полиграфического качества. В качестве образца можно найти в том же Интернете немало графических изображений подобных схем, внимательно изучив которые несложно воспроизвести их с собственными данными своего участка.

Для домов, построенных по каким‑то причинам без разрешения, либо они были возведены до принятия ГрК, либо при их перестройке или реконструкции было бы неплохо также оформить разрешение на строительство. Главное условие — такие постройки должны соответствовать жилым и санитарным нормам.

Хотите узнать что такое геодезическое обеспечение межевания земельных участков? Узнайте тут.

Если это условие сложно выполнить, стоит попробовать зарегистрировать их по дачной амнистии, сроки которой были продлены до 2018 г.

Судьбу самовольных построек однозначно определяет статья 222‑я Гражданского кодекса ΡΦ: они подлежат сносу. Любой объект ИЖС, на который не имеется разрешительных документов, считается незаконным. А одним из поводов к отказу в выдаче разрешения на строительство является неправильно заполненная документация.

Структура и форма

В рамках индивидуального жилищного строительства рассматриваемая схема должна в обязательном порядке включать в себя следующие позиции:

  • действующая нумерация плана;
  • этажность строения с указанием общей высоты постройки;
  • процентные параметры застройки с указанием результатов совершенных расчетных операций;
  • общий метраж земельного участка и объекта строительства;
  • структурные особенности объекта;
  • условные обозначения.

Если составлением схемы занимаются физические лица, то они должны заниматься оформлением как текстовой, так и графической части.

Первый раздел включает в себя:

  • полную характеристику территориального надела, на котором планируется возведение новых объектов строительства;
  • подтверждение пределов санитарной зоны в рамках границ земельного участка;
  • обоснование планировки надела в соответствии с актуальными градостроительными и техническими нормативами;
  • проект благоустройства прилегающих территорий.

Что касается графической части схемы, то в ней обязательно нужно отразить:

  • место фактического расположения существующих построек и планируемых к возведению объектов;
  • планируемые к установке подходе и подъезды;
  • границы охранных территорий;
  • заключение о благоустройстве прилегающего к объекту строительства участка.

Образец градостроительного плана земельного участка:

Требования к составлению

К составлению рассматриваемой схемы предъявляются определенные требования, при несоблюдении которых документ не сможет быть принят в установленном законодательством порядке.

В текстовом разделе СПОЗУ прописывается информация:

  • исчерпывающее описание территориального надела;
  • законное обоснование расположения пределов санитарной зоны;
  • обоснование действующей планировки территории;
  • обоснование решений в условиях инженерной подготовки территорий, в том числе и параметров, связанных с инженерной защитой земель и объектов строительства от многочисленных геологических процессов, вод на поверхности и внутри грунта и так далее;
  • подробное описание рельефа с помощью вертикальной планировки;
  • обоснование планируемых решений в сфере благоустройства прилегающих территорий;
  • зонирование территориального надела и обоснование функциональных особенностей схемы с нюансами размещения построек и вспомогательных сооружений, включая подсобные и складские помещения;
  • описание существующих транспортных развязок, с помощью которых происходит обеспечение внешних или внутренних грузоперевозок – данный параметр присущ для объектов строительства, имеющих производственное назначение;
  • характеристика и технические параметры транспортных коммуникаций.

К оформлению графической части схемы планировочной организации участка земли также предъявляются определенные требования.

Нужно указать следующий набор сведений:

  • места размещения уже построенных или планируемых к возведению капитальных объектов с учетом существующих подходов к ним;
  • предельные параметры зон публичных сервитутов – прописываются при наличии;
  • любые объекты строительства, которые планируется сносить;
  • решения в рамках планирования размещения и благоустройства объектов на прилегающих территориях;
  • этапы возведения объектов в рамках капитального индивидуального строительства;
  • схемы передвижения специализированных транспортных средств на участке строительства;
  • кадастровый план земли;
  • сводная планировка инженерных и технических сетей с указанием конкретных мест подключения панируемого к постройке объекта к существующим энергетическим блокам для обеспечения строения соответствующими ресурсами;
  • ситуационная планировка размещения объекта капитального строительства в пределах участка земли в конкретном населенном пункте;
  • границы зон, имеющие индивидуальные условия использования в соответствии с нормами действующего законодательства и пределы территорий, подверженных риску возникновения чрезвычайных происшествий как природного, так и техногенного характера;
  • для объектов, имеющих исключительно производственное назначение нужно указать планируемые коммуникации инженерного и транспортного типа с учетом обозначения мест их подключения к уже установленным энергетическим сетям.

Как сделать схему планировочной организации земельного участка самому

Закон не требует наличия лицензии и допуска СРО для выполнения работ по СПОЗУ для ИЖС, поэтому нет никаких препятствий для самостоятельного чертежа схемы СПОЗУ, если вы чувствуете в себе силы этим заниматься и у вас есть на это свободное время. Для домов до 3-х этажей, СПОЗУ для ижс и лпх может сделать и физ лицо. Прикладывать допуски не нужно. Для других объектов надо иметь проектировочные допуски. Но в общем это не отменяет знания в этом, даже если есть лицензия ее можно не прикладывать. Но, тогда могут попросить заверить печатью организации.

Далее нужно будет отсканировать полученный документ и с помощью компьютерной программы (например, PowerPaint) вырезать нужный участок схемы, при необходимости увеличив масштаб.

На следующем этапе необходимо дорисовать на плане чертеж будущего дома, указав улицы, название населенного пункта, границы дома, его высоту, ограждение, и все это в масштабе 1:500. Не забудьте добавить условные обозначения, используемые на плане, и подписать.

В Градостроительном кодексе РФ говорится, что застройщик может сделать схему применительно к объектам ИЖС по собственной инициативе. Но получить разрешающие строительство документы без нее невозможно. Поэтому СПОЗУ вычерчивать придется и это сделать может сам собственник участка с соблюдением всех утвержденных градостроительных норм.

Отметим, что все требования, предъявляемые к схеме, довольно сложно понять простому обывателю. Профессионалы же, за плечами которых имеется опыт составления таких документов, справляются с задачей качественно и быстро. Но их работа стоит определенных денег от 3500 рублей.

Если вы приняли решение вычертить СПОЗУ самостоятельно, то придерживайтесь небольшой инструкции:

  1. За основу берется чертеж из градостроительного плана, его можно привести к требуемому формату и масштабу.
  2. Границы участка сделайте толщиной 0,3 мм и укажите, что ограждение совпадает с границей участка.
  3. На чертеже должны быть обозначены границы территории, в пределах которой можно осуществлять застройку. Ее нужно нанести штрихпунктирной линией с отступом от границ участка в 3 метра, а от основного подъезда в 5 метров.
  4. Будущий жилой дом наносится на чертеж жирной линией толщиной 7 мм.
  5. Параметры дома по выступающим элементам сопровождаются выносками.

Закон не регламентирует наличия квалификации и лицензии у составителя СПОЗУ. Это может быть как специалист‑архитектор или строитель, так и сам индивидуальный застройщик, если он чувствует в себе уверенность, что задача ему по силам. Часть 5‑я 48‑й статьи ГрК прямо говорит о том, что можно схему нарисовать и самому.

Хотите узнать что такое геодезическое обеспечение межевания земельных участков? Узнайте тут.

Если это условие сложно выполнить, стоит попробовать зарегистрировать их по дачной амнистии, сроки которой были продлены до 2020 г.

Для получения разрешения на ИЖС необходимо предоставить несколько документов, связанных с земельным участком. Одним из них является схема СПОЗУ, образец которой можно заказать в соответствующих организациях или же сделать своими руками

О том, на что нужно обратить внимание, как составить чертеж самостоятельно, подробно описывается в статье

СПОЗУ образец схемы (word)

Да, вы можете самостоятельно ходить по всем инстанциям и утвердить утвердить схему расположения земельного участка самостоятельно.

Какую программу нужно использовать

Отдел архитектуры и градостроения использует зачастую одну программу на район. Таким образом легче «читать» схемы в условиях, если придется «перемещать» земельные участки.

Коммерческие же организации, занимающиеся составлением СПОЗУ используют в своей работе различные многочисленные программы, которые наиболее удобны тому или иному специалисту.

Среди наиболее интересных и популярных программ для профессионалов выделяют следующие:

AutoCADнаиболее распространенная программа, поскольку удобный интерфейс и возможности позволяют воссоздать самые сложные проекты. Программа позволяет учесть тип почвы, рельеф, имеющиеся на участке изломы и координаты. Помимо прочего, эта программа позволяет оформить и документальную часть СПОЗУ
3D Maxиспользуется только инженерами и архитекторами, которые дополнительно проходят специализированные курсы для изучения программы. Программа обеспечивает возможностью смоделировать проекты в формате 3D
Punch! Professional Home Designпредставленная программа пользуется популярностью у простых граждан, которые желают самостоятельно спроектировать земельный участок с будущей постройкой. Удивительно, но эта программа пользуется успехом и у специалистов, потому как позволяет сформировать превосходную документацию

Программ для построения проектов много, но выбрать наиболее удобную и подходящую сложно – каждому приходится работать с несколькими проектами, чтобы подобрать для себя наиболее простой.

Лучше обратиться к специалистам, которые знают все нюансы оформления схемы, нанесения разметки и прочих обозначений. Они также в соответствии с требованиями подготовят документацию.

Как сделать СПОЗУ самостоятельно

Можно составить его от руки, но нужно знать, как это правильно сделать самому. Для наглядности стоит воспользоваться любым представленным в Сети образцом, а лучше просмотреть несколько вариантов. Он должен быть иметь максимальные сходства с реальными данными участка. Но в любом случае придётся затратить немало времени и терпения, чтобы всё получилось чётко и качественно. При наличии помарок, каких-то непонятных обозначений, эту схему могут попросту не принять специалисты.

В законодательных нормативах отсутствуют конкретные ограничения, относительно того факта, кто именно будет заниматься его составлением. А это значит лишь то, что его можно сделать и самому, но выполнить эту задачу под силу только опытным лицам, которым уже доводилось на практике создавать подобные схемы.

Согласно градостроительному российскому кодексу, собственник может нарисовать схему с указанием местоположения объектов для ИЖС по личной инициативе

Важно знать, что получить разрешение на ведение строительных работ на данном участке земли, не имея схемы, не получится, её наличие является обязательным условием. А значит, собственнику придётся в любом случае начать с исполнения этого пункта

Как говорилось ранее, он может воспользоваться услугами специализированных компаний за определённую стоимость.

Необходимо помнить, что этот документ должен в полной мере соответствовать всем законодательным актам и стандартам. Если хоть один из пунктов не будет выполнен, либо исполнен с нарушениями, тогда владельцу земельного участка не выдадут разрешающие документы на ведение строительных работ.

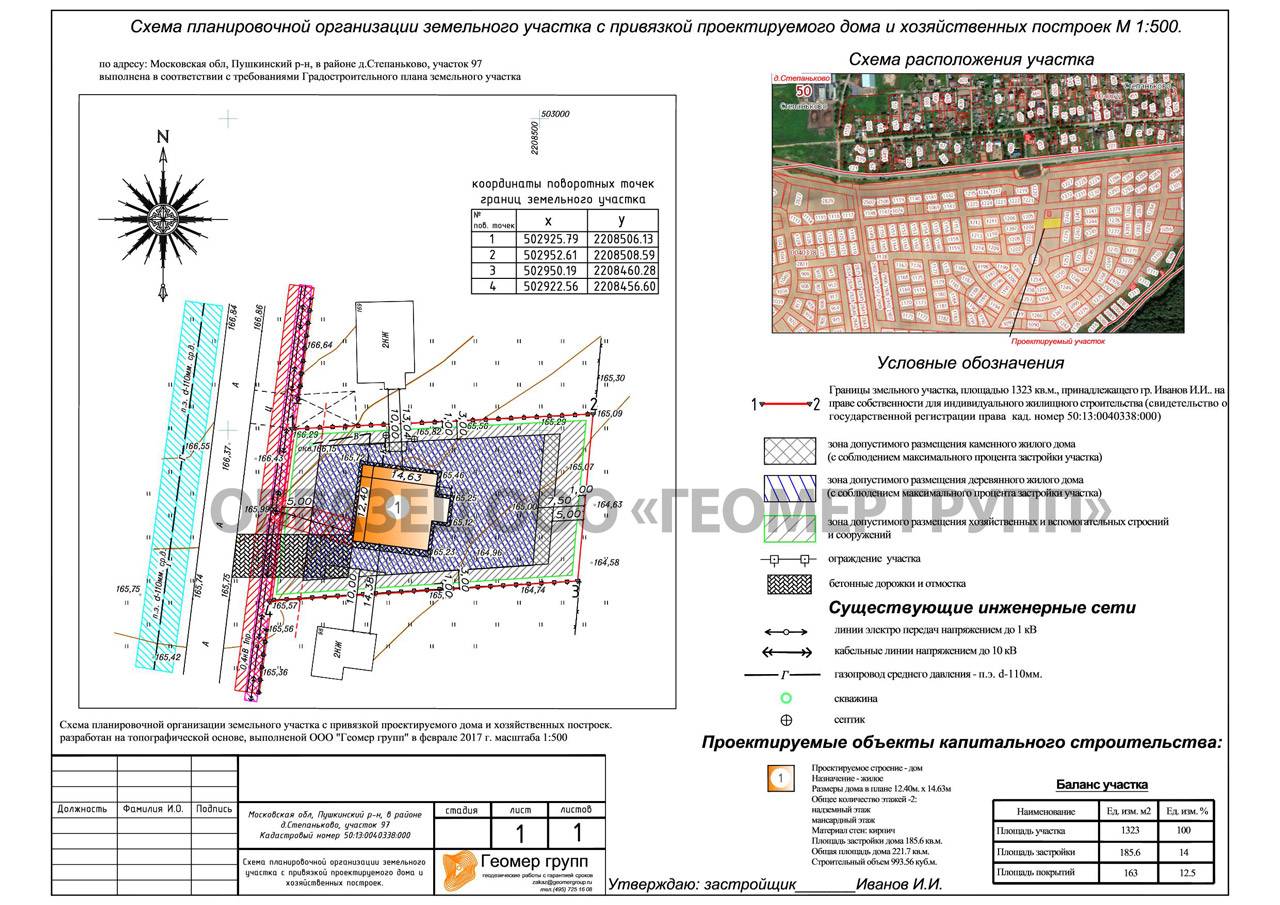

Образец схемы для ИЖС

По сути, она представляет собой план территориального надела на местности. В этой схеме должны отображаться все имеющиеся капитальные строения и проектируемые сооружения. В последнем случае, здания указываются в схеме, как они будут располагаться в готовом виде.

Схема состоит из 3 основополагающих частей:

  1. Чертёж в масштабе 1:500.
  2. Условные обозначения и их расшифровка.
  3. Параметры здания и общая площадь территориального надела.

Отдельно необходимо разъяснить площадь сооружений. Нужно указать итоговую площадь здания, количество этажей, высоту сооружения, коэффициент плотности застройки.

Далее уже идёт таблица, в которой прописываются сведения о заказчике, общее количество листов (обязательно пронумеровать все листы), дата создания. Подпись разработчика и утверждающего специалиста. На самой схеме обязательно указать размеры всех имеющихся конструкций и отступления внешних стен от территориальных границ. Всё это указывается не в сантиметрах, а в метрах.

Программы-помощники

На самом деле, эту схему можно сделать и самому, если имеются определённые навыки и сноровка. Она должна быть составлена в соответствии с фактическими координатами. При малейшем недочёте, её просто не примут и соответственно, собственник так и не сможет получить разрешение на строительство, пока не внесёт поправки.

Облегчить этот непростой процесс помогут специальные компьютерные программы. В ПК уже есть встроенный графический редактор, чтобы им воспользоваться, необходимо проделать следующие шаги:

  1. Отсканировать план территории.
  2. Изображение сохранить в графическом редакторе.
  3. Добавить схематичное изображение будущего капитального объекта.
  4. Нанести параметры здания, расписать условные обозначения.
  5. Рассчитать технические параметры.
  6. Внизу поставить личную подпись и распечатать схему.

Важно сделать так, чтобы копия была отличного качества. Также, по желанию, можно использовать более усовершенствованные программы-помощники для точной разработки схематичного изображения объекта без исправлений и помарок

Если возникли сложности в разработке этого документа, тогда придётся воспользоваться услугами компетентных специалистов. В этом случае стоимость их услуг составляет 3500 рублей. При выборе компании можно самостоятельно ознакомиться с их расценками, скоростью выполнения заказа и с иной информацией. Если желание сэкономить преобладает над финансовыми расходами, следует быть готовым к тому, что получить заветное разрешение на строительство не всегда удаётся с первого раза, так же как и разработка схемы.

Графический чертёж

Данный документ предполагает наличие данных:

  • Точное нанесение на бумагу всех имеющихся и предполагаемых зданий, строений для сноса, подъездов и подходов.
  • Участки, по которым проходят границы мест общественного пользования.
  • Подробные сведения о предстоящей прокладке коммуникаций – электричества, водопровода, газопровода. Обозначение подключения предприятия к городским сетям.
  • План постепенного возведения зданий, в том числе и места проезда строительного транспорта.
  • Схема действий при чрезвычайных ситуациях (как пожар, наводнение и тому подобное).
  • Определение движение транспорта на территории объекта и за её пределами.

Заказать СПОЗУ: пошаговая инструкция

Подобную услугу оказывают как государственные органы (архитектурный департамент местной Администрации), так и коммерческие организации. Специалисты (инженеры) работают примерно по такому же алгоритму, поскольку они всегда просят предоставить градостроительный план, на основе которого и осуществляется составление схемы СПОЗУ.

Но в этом случае качество работы практически гарантированно, а цена вполне доступна (стоимость приведена ниже)

При выборе исполнителя стоит обратить внимание на лицензию компании, которая дает ей право заниматься подобной деятельностью

Шаг 1. Сбор документов

И частные граждане, и компании заполняют заявку, но конкретный список документов отличается. Физические лица подают такой набор:

  • проект дома;
  • свидетельство о собственности;
  • градостроительный план;
  • кадастровый паспорт;
  • результаты топографической съемки (план местности).

А компании также подают все эти документы, но к ним добавляются и такие бумаги:

  • подробное задание на проектирование;
  • схемы организации движения пешеходов и транспорта;
  • учредительные документы (копии);
  • архитектурные планы;
  • инженерные отчеты по результатам изысканий;
  • описание участка, особенностей его расположения и предполагаемого использования.

Заявку обычно можно подать и онлайн: для этого используют форму, загружают скан градостроительного участка, соблюдая требования к качеству изображения.

Шаг 2. Процедура изготовления

Как правило, срок изготовления занимает 1 рабочий день, поэтому готовую схему могут сделать и в день обращения. Если объект довольно сложный (в случае с юридическими лицами), срок устанавливается индивидуально. На листе с чертежом ставится печать организации, ФИО и должность ответственного специалиста, составившего схему. Итоговый документ обязательно содержит не только рисунок и текстовую часть, но и титульный лист. В отдельных случаях составляются и приложения.

Шаг 3. Оплата услуги

Как правило, оплата совершается только по факту оказанной услуги. В отдельных случаях действуют акции с предложениями по 1900-2000 рублей за типичную схему участка для ИЖС. Однако чаще всего она варьирует в диапазоне от 3000 до 20000 рублей:

  • средняя стоимость за работу над участками в Москве и Подмосковье 5-10 тысяч рублей;
  • цена за услугу в Санкт-Петербурге и Ленинградской области немного ниже: 4-8 тысяч рублей;
  • в областных и краевых центрах порядка 3-7 тысяч рублей.

Таким образом, самостоятельно сделать схему СПОЗУ можно только в том случае, если есть определенный навык работы в специальной программе и понимание базовых основ черчения.

Важно понимать, что исполнитель должен не только уметь чертить, но и правильно рассчитывать все параметры дома в соответствии с существующими методиками. Если уверенности нет, стоит обратиться к профессиональным инженерам

Сроки и стоимость

Сколько стоит СПОЗУ?

Для опытных специалистов при наличии всей необходимой документации составление СПОЗУ не составит большого труда.

Срок выполнения работ устанавливается в каждой фирме самостоятельно. Он может составлять несколько дней или недель в зависимости от объема работ специалиста, предоставленных заказчиком сведений.

Стоимость подобных услуг может варьироваться в зависимости от региона и исполнителя работ.

В среднем она составляет от трех до пяти тысяч рублей. Порядок оплаты обговаривается заказчиком при заключении договора с сотрудником проектной фирмы.

Лицам, желающим возвести собственный дом, понадобится собрать требуемый список разрешений и документов. В их число входит и план застройки участков (СПОЗУ). Без его оформления не удастся получить нужное для строительства разрешение.

Однако для его получения подойдут только правильно составленные и оформленные схемы организации земельных участков. СПОЗУ могут делать и сами собственники земельных наделов, но лучше поручить ее разработку специалистам.

Как делать генплан участка с домом? В данном видео вы также можете узнать как сделать схему генерального плана участка (генплан):
