Система отопления ленинградка: схема и каких критических ошибок лучше не допускать при монтаже

Однотрубная схема обогрева

У однотрубной схемы отопления достаточно незамысловатая модель оборудования, которую можно рассмотреть подробнее на видео. От обогревающего котла необходимо проложить основную магистраль, которая будет разветвлена. После этого на ней располагается нужное количество радиаторов или батарей. Магистраль, протянутая по всему дому, возвращается обратно и подключается к котлу. Данный метод образует круговорот горячей воды внутри труб для равномерного обогрева частного дома.

Круговорот горячей воды можно настроить и так, чтобы его можно было включать принудительно, и так, чтобы он циркулировал произвольно. Наряду с этим схему обогрева можно спроектировать как под закрытый тип, так и под открытый, в зависимости от источника обогреваемой воды.

На данный момент однотрубная система отопления может быть установлена даже по меркам актуальной проектировки обогрева в частном доме. На усмотрение владельца в схему можно добавить такие элементы, как радиаторные контроллеры, терморегуляторы, балансирующие вентили и шаровые клапаны. При помощи этих устройств система отопления частного дома приобретет современную модель регулировки температуры, что положительно скажется на общем комфорте при ее управлении.

Шаровые клапаны на батареях отопления. Нажмите на фото для увеличения.

В первую очередь можно будет понизить температуру в малоиспользуемых комнатах, но необходимо всегда настраивать регулятор на минимальный показатель, чтобы комната не отсырела и сохранила должный вид. Кроме того, можно будет увеличить температуру в ванной или спальной комнатах по желанию. Модернизированная ленинградка также позволяет регулировать нагрев определенного радиатора, то есть независимо от других обогревательных устройств.

Наряду с этим хорошим решением будет включение схемы вентилей байпасного типа в однотрубную систему отопления. Преимущество такого оборудования понятно, поскольку починка каждого из радиаторов будет происходить независимо от всей отопительной системы. При этом даже необязательно выключать систему.

Принципы монтажа горизонтальной однотрубной системы

Несмотря на то что оборудовать частный дом горизонтальной системой отопления достаточно просто, у этой процедуры имеется свой нюанс, который необходимо учесть при проектировке: линию магистрали необходимо размещать именно под полом.

Устанавливая горизонтальную однотрубную систему, нужно заложить магистраль прямо в структуру полов или поверх них. Ознакомиться с этой схемой можно на видео. При выборе первого варианта надо подумать над изолированием тепла, которое будет исходить из труб, иначе в этом помещении будет избыточная теплоотдача.

Кран Маевского. Нажмите на фото для увеличения.

Если разместить ленинградку в структуру пола, то его поверхность, как правило, оборудуется под эту систему обогрева. В случае размещения однотрубной схемы отопления поверх пола переделку, соответственно, можно осуществлять прямо в период постройки.

Линия магистрали размещается под небольшим уклоном, чтобы жидкость внутри труб могла циркулировать согласно заданному течению. Но радиаторы обогрева при этом размещаются на единой высоте. Помимо этого на них необходимо установить краны Маевского, чтобы можно было выпускать воздух из труб перед запуском системы обогрева.

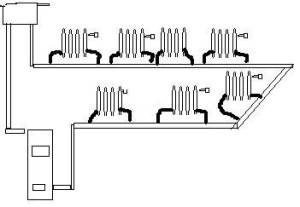

Горизонтальная система отопления. Нажмите на фото для увеличения.

Принципы монтажа вертикальной однотрубной системы

Ленинградская система отопления частного жилья на основе вертикальной схемы устанавливается в том случае, если есть потребность в принудительной циркуляции горячей воды. У этого типа установки имеется свое преимущество: батареи обогреваются быстрее, даже если магистральная линия сделана из узких труб. Но для работы этой схемы необходимо наличие циркулярного насоса.

В случае отсутствия такого насоса (не предусмотрен) циркуляция горячей воды осуществляется естественным путем, без сторонней помощи. Такая схема обусловлена специфическим монтажом, при котором теплоноситель циркулирует вследствие простейших законов физики: жидкость с измененной плотностью провоцирует перемещение масс под воздействием нагрева или охлаждения.

Схема работы вертикальной системы отопления. Нажмите на фото для увеличения.

Такая система обогрева нуждается в линии магистрали достаточно большого диаметра. Помимо этого ее установка производится под определенным углом. Предусматривая вертикальную систему отопления, нужно хорошо спроектировать ее установку, в противном случае появится риск не дотянуть линию магистрали до пункта назначения. Ее длина может составлять максимум 30 м.

Монтаж системы


Монтаж однотрубной системы

Если рассматривать горизонтальную схему разводки труб, то необходимо учитывать некоторые нюансы, которые касаются конструктивных особенностей данной системы.

  1. Во-первых, необходимо укладывать магистральный трубопровод в плоскости пола. Можно уложить трубы или поверх полового основания, или под него. Если используется второй вариант, то необходимо позаботиться о теплоизоляции труб. В противном случае вам не избежать больших теплопотерь.
  2. Во-вторых, монтаж трубопровода производится до начала отделочных работ полового основания, независимо от того, какой вариант был выбран.
  3. В-третьих, если однотрубное отопление проводится поверх пола, то его можно видоизменять, если появились новые требования к отоплению всего дома в целом. Такой способ упрощает проведение монтажных работ.
  4. В-четвертых, подающую магистраль необходимо установить с небольшим уклоном в сторону отопительных приборов, то есть, по направлению движения теплоносителя.
  5. В-пятых, все радиаторы должны находиться на одном уровне. И на каждом из них необходимо установить краны Маевского, чтобы можно было удалять воздух, попавший в систему во время закачивания внутрь воды.


Вертикальная схема

Вертикальная схема обычно сопровождается установкой циркуляционного насоса. Без него, как показывает практика, она работает плохо. Преимуществ у такой схемы достаточно много:

  • Быстрое прогревание радиаторов;
  • Равномерное распределение теплоносителя по всему контуру, что дает возможность одинаково распределять его по всем имеющимся отопительным приборам;
  • Возможность использования труб с меньшим диаметром, а это уже экономическая сторона вопроса.


Схема однотрубной системы

Недостаток такой схемы всего лишь один — это насос, который потребует затрат на приобретение и использование электроэнергии. Последний показатель минимальный, поэтому он не особо влияет на себестоимость всей системы. Единственный неприятный момент, который может иногда возникнуть, это отключение электричества. А, соответственно, не будет работать сам насос.

Поэтому есть возможность использовать вертикальную ленинградку с естественной циркуляцией теплоносителя, но в этом случае придется отказаться от вышеперечисленных преимуществ.

Во всем остальном, а это установка дополнительных приборов и узлов, данная система точь-в-точь повторяет горизонтальную схему.

Схема отопления Ленинградка – утопия или реальность?

Несколько десятилетий назад для устройства водяного контура применялась только однотрубная разводка или так называемая схема отопления Ленинградка. Такой способ разводки предполагал естественную циркуляцию теплоносителя. Сейчас преимущественно монтируется рассчитанная на применение полимерных труб небольшого диаметра двухтрубная система отопления. Ленинградка отходит в прошлое, хотя некоторые специалисты считают такую разводку не менее рациональной, чем двухтрубная. В чем особенности каждой из этих схем подачи теплоносителя к батареям?

Сопоставим: двухтрубная система отопления / Ленинградка, в чем же отличия?

Разница между двумя типами разводки — в способе подведения/ отведения горячей жидкости. В однотрубном контуре схемы Ленингадка радиаторы подключены к горячему трубопроводу последовательно: теплоноситель выходит из батареи (после циркуляции в обогревателе и произошедшего теплообмена вода/ воздух) по той же трубе, что и подается. Это приводит к постепенному снижению температуры жидкости по мере прохождения контура.

В двухтрубной системе теплоноситель подается к батареям по одной трубе, а отводится – по второй. Смешения горячей жидкости с той, которая уже отдала тепло, здесь не происходит, что позволяет подводить к каждому радиатору теплоноситель примерно одинаковой температуры. Такая система имеет следующие эксплуатационные преимущества:

  • легко рассчитывать тепловую мощность радиаторов;
  • возможность регулировать скорость циркуляции в каждой батарее, следовательно — ее тепловую производительность;
  • возможность применения для монтажа отопительного контура труб небольшого диаметра (20-25 мм);
  • допустимо прокладывать трубопроводы скрыто (в полу или стенах), без строгого контроля естественного уклона;
  • допустимо применение недорогих пластиковых труб.

Для успешного функционирования двухтрубного контура необходимы такие условия:

  • принудительная циркуляция (наличие циркуляционного насоса);
  • установка закрытого расширительного бачка;
  • стабильная температура и давление теплоносителя.

Отсюда исходят недостатки двухтрубной системы, главный среди которых – зависимость от электричества, без какого не работает циркуляционный насос. Естественное движение жидкости в двухтрубном контуре происходит крайне медленно, следовательно, при длительно неработающем насосе качество отопления – очень низкое.

Ленинградка или двухтрубная система отопления – какая из схем лучше?

Основное преимущество однотрубной системы, если профессионально смонтирован контур и правильно произведена установка радиаторов отопления, – это энергонезависимость. Схема Ленинградка обеспечивает успешную работу водяного отопления на естественной циркуляции теплоносителя. Это не исключает возможность включения в контур циркуляционного насоса, работа которого ускоряет кругооборот жидкости, что позволяет значительно выровнять температуру на входе в первый и крайний радиатор системы. Даже при длительно не работающем насосе происходит достаточный обогрев помещений.

https://youtube.com/watch?v=XPku9lhd7Vk

Однотрубная система оснащается расширительным баком открытого типа, что значительно увеличивает устойчивость контура к перепадам давления и температуры теплоносителя. По этой причине Ленинградка предпочтительнее, если используемый теплогенератор не может обеспечивать стабильность обозначенных параметров (классические твердотопливные котлы).

Двухтрубная система отопления считается более современной и совершенной, хотя схема разводки Ленинградка не изжила свое, и ее монтаж в некоторых ситуациях – более целесообразен.

Схема отопления Ленинградка: профессиональный монтаж и проектирование

Выяснить на месте, какая система будет функционировать лучше – схема отопления Ленинградка или двухтрубный контур, помогут грамотные теплотехники, работающие в фирме Инсталсис. Мы уже более 12 лет разрабатываем и монтируем инженерные системы под ключ, поэтому нашим сотрудникам не составит труда довести до совершенства отопление Вашего дома, квартиры или предприятия. Звоните, мы решим все Ваши проблемы по сантехнике и отоплению оперативно, качественно и недорого!

ссылкой

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Однотрубная система отопления

Однотрубная система отопления типа “Ленинградка” имеет довольно простую схему устройства. От нагревательного котла прокладывается подающая линия, к которой, последовательно, подключается требуемое число радиаторов.

После прохождения сквозь все отопительные элементы, труба обогрева возвращается обратно к котлу. Таким образом, данная схема позволяет теплоносителю циркулировать по замкнутому кругу, по контуру.

Циркуляция теплоносителя может быть как принудительной, так и естественной. Помимо этого, схема может представлять собой систему отопления закрытого либо открытого типа, это будет зависеть от выбранного Вами источника теплоносителя.

На сегодняшний день однотрубная схема ленинградки может монтироваться с учетом требований современного строительства относительно частного жилья. По Вашему желанию стандартная схема может быть дополнена радиаторными регуляторами, шаровыми клапанами, клапанами – термостатами, а также вентилями для балансировки.

Установив данные дополнения, можно качественно улучшить систему отопления, сделав ее более удобной для совершения контроля над температурным режимом:

  • Во-первых, Вы сможете уменьшить температуру в тех помещениях, которые используются крайне редко, либо не используются вовсе, при этом всегда рекомендуется оставлять минимальное значение, для поддержания помещения в надлежащем состоянии, либо наоборот, повысить температуру в помещении детской комнаты;
  • Во-вторых, усовершенствованная система позволит понижать температуру в отдельном отопительном приборе, не затрагивая и не понижая температурный режим следующего, идущего за ним.

Помимо этого, в однотрубную систему ленинградки рекомендуется включить схему кранов на байпасах на подключении радиаторов отопления.

Это даст возможность производить ремонт либо замену каждого отопительного прибора независимо от других и без необходимости отключения всей системы.

Монтаж горизонтальной схемы однотрубной системы

Установить горизонтальную систему отопления Ленинградка довольно просто, однако она имеет свои особенности, которые следует учитывать при планировке частного дома:

Магистраль обязательно должна устанавливаться в плоскость пола.

При горизонтальной схеме монтажа система закладываются либо в конструкцию пола, либо же укладывается поверх нее.

В первом варианте необходимо позаботится о надежной теплоизоляции конструкции, в противном случае Вам не избежать значительной теплоотдачи.

При установке отопления в пол, половое покрытие монтируется непосредственно под ленинградку. При установке однотрубной системы отопления на пол, схема монтажа может перерабатываться в ходе строительства.

Подающая магистраль устанавливается под углом таким образом, чтобы создать необходимый уклон по направлению движения теплоносителя.

Отопительные радиаторы должны быть установлены на одном уровне.

Перед началом отопительного сезона воздушные пузырьки удаляются из системы при помощи кранов Маевского, которые устанавливаются на каждом радиаторе.

Особенности установки вертикальной системы

Вертикальная схема подключения системы ленинградка, как правило, с принудительной циркуляцией теплоносителя.

Данная схема имеет свои преимущества: все радиаторы нагреваются быстрее, даже при наличии труб маленького диаметра в подающей и обратной магистралях, однако данная схема требует наличия циркулярного насоса.

Если же насос не был предусмотрен, циркуляция теплоносителя осуществляется самотеком, без использования электричества. Это говорит о том, что вода либо антифриз перемещаются благодаря законам физики: измененная плотность жидкости либо воды при нагревании, либо охлаждении, провоцирует перемещение масс.

Самотечная система требует установки труб большого диаметра и монтажа магистрали под соответствующим уклоном.

Подобная система отопления не всегда органично вписывается в интерьер помещения, а также может возникнуть опасность не дотянуть магистраль до точки назначения.

При вертикальной безнасосной системе длина ленинградки не может превышать 30 м.

В вертикальной системе также предусмотрены байпасы, позволяющие проводить демонтажные работы отдельных элементов без отключения всей системы.

Прокладываем трубы своими руками

Перед выполнением работ необходимо составить подробный проект отопительной системы. На данном этапе следует выбрать одну из двух описанных ранее схем: вертикальную или горизонтальную. Руководствоваться следует своими предпочтениями и особенностями помещений.

Затем необходимо выбрать наиболее подходящий тип теплоносителя: антифриз или воду. Первый, разбавив с водой, лучше применять при вертикальной развязке, чтобы он не замерзал на чердаке в холодную пору. Второй можно смело заливать в магистраль с горизонтальной развязкой.

Приступаем к работе

Вначале необходимо определить, каким будет отопительный котел для системы отопления ленинградка и где его лучше расположить. Чаще всего устанавливают газовый напольный отопительный аппарат, который размещают в подвальном помещении. Необходимо побеспокоиться о безопасности, надежно защитив поверхности вокруг и обложив пол листовым железом.

Затем придется подумать о дымоходе. Его тип и конструкционные особенности будут зависеть от разновидности выбранного котла

Очень важно, чтоб он обеспечивал достаточный уровень тяги и при этом не пропускал дым внутрь, удаляя наружу

Следует приступить к подключению главной магистральной трубы, у которой самый большой диаметр. Специалисты рекомендуют выбирать один из следующих вариантов:

  1. Металлопластик (26 мм и более)
  2. Оцинковка (22 мм и более)
  3. Сталь (22 мм и более)

Можно воспользоваться полипропиленовыми трубами. Однако у них значительно выше теплообмен с окружающей средой, поэтому они не пригодны в системах с 3-мя и более радиаторами. Разводящие ветви выполняются из труб меньшего диаметра.

Над отопительным котлом необходимо надежно зафиксировать расширительный бак. Его высота должна быть не менее 3 м от отопительного прибора.

Далее прокрадывается труба по всему дому и параллельно ней врезается каждый из радиаторов отопления. Нужно стараться выполнять как можно меньше изгибов при прокладке магистрали. Размещать батареи рекомендуется под оконными проемами.

Замкнуться система отопления ленинградка должна именно на котле. В конце рекомендуется расположить фильтрующий элемент, который будет удалять из теплоносителя различные примеси. Также предусматривается узел, через который система будет заполняться водой или опорожняться.

Несмотря на простоту Ленинградки, никто не запрещает вносить в нее некоторые модификации, упрощающие эксплуатацию и обслуживание. Установив краны перед каждым отопительным прибором и терморегуляторы, можно достигнуть следующих преимуществ:

  • Отопление будет управляемым, позволяя устанавливать такую комнатную температуру, при этом каждая батарея будет регулироваться отдельно
  • Появляется возможность отапливать только жилые комнаты и перекрывать циркуляцию теплоносителя по радиаторам в нежилых помещениях

Особенности Ленинградки с вертикальной обвязкой

Остановившись на вертикальной схеме, необходимо выбрать метод циркуляции теплоносителя:

  • Принудительная
  • Естественная

Принудительная циркуляция более распространенная, так как она не зависит от характеристик используемой трубы. Теплоноситель поднимается наверх посредством установленного насоса.

Если циркуляция жидкости естественная, диаметр труб нужно будет увеличить. Рекомендуется использовать изделия, у которых внутреннее сечение более 25 мм. Что касается материала изготовления, стоит отказаться от стальных труб, чтоб уменьшить внутреннее сопротивление.

Подводим итоги

Безусловно, система отопления ленинградка будет популярна многочисленные следующие годы. Она проста и максимально эффективна, легко возводится, эксплуатируется и ремонтируется в случае поломок. Однако чувствуя неуверенность в своих усилиях, рекомендуется обратиться за помощью к специалистам.

Преимущества и недостатки

Система лучше всего подходит для небольших одноэтажных домов

У системы отопления «Ленинградка» есть свои положительные и отрицательные стороны. К плюсам можно отнести:

Простота подключения и монтажа. Существенно уменьшен объем монтажных работ. Монтаж можно произвести без помощи специалистов.

Высокая эффективность.

Рентабельность. Расход трубы на 30% ниже, чем у других систем отопления. К тому же нет необходимости покупать дорогое оборудование.

Введение регулирующих элементов (байпас, шаровые краны) позволило усовершенствовать схему и регулировать температурный режим в различных средах.

Добавление новых элементов облегчает ремонт и замену без отключения всей системы отопления в доме.

Универсальность. Систему можно использовать в одно- и двухэтажных домах. Разница в выкройках будет небольшая.

Надежность. Система отопления будет работать без проблем.

При расположении внизу одноэтажного дома есть возможность скрыть трубы в толщине пола

В этом случае важно соблюдать меры по теплоизоляции и герметизации стыков. «Ленинградка» хорошо зарекомендовала себя в одноэтажных домах небольшой площади

«Ленинградка» хорошо зарекомендовала себя в одноэтажных домах небольшой площади.

К основным недостаткам можно отнести сложность расчетов. Количество секций, диаметры труб зависят от многих параметров, в том числе от индивидуальных особенностей дома, поэтому могут возникнуть проблемы с правильным определением параметров. Также возникают трудности при балансировке системы. Для его завершения может потребоваться дополнительное оборудование и ремонтные работы. Систему нельзя устанавливать в больших многоквартирных домах из-за ее неэффективности.
