Как поставить складывающиеся двери (гармошка, книжка)

Складные двери “Концертино” от Командор

Система “Концертино” от Командор – это алюминиевая система, которая позволяет не только складываться дверям, но и передвигаться по направляющим.

Каждая складная дверь купе состоит их двух частей, причем ширина створки от 250 мм до максимальной
в 500 мм, а максимальная высота створки 2750 мм. При этом можно соорудить шкаф купе с пятью такими дверьми.

Рис. 5. Шкаф купе с большим количеством складных дверей купе

Щелей между сложенными дверьми купе нет, их закрывают маскировочной планкой и это уникальная конструктивная особенность складных дверей
“Концертино” от Командор, при этом двери могут складываться как вправо, так и влево.

Системы монтажа складных дверей купе
Командор

Есть две системы монтажа складных дверей:

  • .

Если используем рельс, то двери можно не только сложить, но и двигать вдоль направляющей, как в обычном шкафу купе.

Система монтажа складных дверей без нижнего рельса

Рис. 7. Монтаж складных дверей купе без нижней направляющей

Вариант без нижнего рельса отличное решение для гардеробных, при
застройке ниш и проемов. В этом случае обязательно надо крепить дверь к боку проема. Дверь можно открыть только в сторону боковых навесов.

Рис. 8. Вариант без нижнего рельса для
гардеробных

В варианте монтажа с нижним рельсом и без боковых навесов двери можно открыть и справа, и слева, а также двигать вдоль по рельсу, как и
раздвижные двери купе.

При открывании дверей между ними сохраняется расстояние 250 мм, так как на нижних роликах установлен отбойник, который не позволит створкам двери сомкнуться. Складные двери в таком ограниченно сомкнутом состоянии надежно будут передвигаться по направляющим.

Из приведенной ниже схемы монтажа складных дверей Командор видно, что максимальное расстояние между навесами 450 мм, как для боковых и центральных петель. Расстояния от верхнего края двери до оси первой петли минимум 80 мм, от нижнего края до первой нижней петли 150 мм при высоте цоколя 100 мм.

Рис. 9. Схема монтажа складных дверей
Командор

Минимальная ширина свободного пространства для установки складных дверей купе 40 мм, при раздвижных дверях купе это пространство обычно планируется в 100 мм. Нижняя рельса крепится не на верх дна шкафа купе, как в традиционных системах раздвижения, а под дно.

Рис. 10. Схема установки складных
дверей Командор

Количество полотен

В первую очередь двери-купе, как их ещё называют, отличаются по количеству и ширине полотен, которые зависят от параметров дверного проема или ниши, которую вы хотите закрыть.

  1. Для стандартного проема достаточно одного подвижного полотна, которое полностью его перекроет в закрытом положении.
  2. Для широких проемов целесообразнее использовать два полотна, нежели одно широкое.
  3. Если же вы хотите перегородить комнату, разделив её на функциональные зоны, не обязательно выстраивать перегородки — достаточно установить многостворчатые раздвижные двери. В зависимости от ваших потребностей, подвижными могут быть все полотна, либо только центральные или только боковые. Варианты могут быть любыми.

Отличия двери-гармошки от двери-книжки

Если имеется несколько (более двух) панелей-секций шириной 10-15 см (иначе именуемых ламелями), соединяемых меж собой торцевой петлей либо шарнирным профилем, перед нами дверь-гармошка. Она соединяется лишь с верхней направляющей, а перемещается вдоль нее при помощи роликов. Крайний ламель фиксируется на внутренней стороне проема, последующие складываются рядом, визуально напоминая гармошку.

Дверь-книжка, как правило, имеет лишь две панели (подвижные створки), но для особо просторных проемов возможно большее их количество. Кроме верхней направляющей, для передвижения створок часто применяется рельс снизу. Он выступает как опора более массивной конструкции, составные части которой соединяются петлями.

Процесс изготовления

Разметка

На заготовленном листовом материале делается разметка сразу нескольких панелей, которые будут использованы в качестве створок. Это могут быть одинаковые или отличные по размеру ламели.

После того как панели заготовлены (при работе с деревом нужно еще вырезать торцовые кромки) заготовки очищаются, к их торцу на клей крепится пластиковая кромка. Качественный прижим и надежную фиксацию можно обеспечить валиком. На высыхание клея требуется не менее 12 часов.

Разметка для фурнитуры (каретки, петли, замки, ручки).Установка створок на торцевую панель, одна крепится поверху, вторая идет по низу. Предварительно, на стадии произведения разметки, следует позаботиться об отверстиях, глубина которых должна быть меньше длины оси.Крепление осей, положение верхней и нижней планки должно быть полностью симметрично относительно друг друга.

Заготовка отверстия для роликового бегуна, они делаются в верхней торцевой стороны панели.

Петлевая разметка

Далее монтаж двери-гармошки своими руками предполагает горизонтальную установку панелей, в той последовательности, в которой их необходимо соединять. Находящиеся рядом створки соединяют тремя петлевыми механизмами. В горизонтальной плоскости одноуровневые петли должны быть расположены на одном уровне. Если не соблюсти это условие возникает риск смещения и деформации створок межкомнатных дверных сооружений. После тщательной проверки разметки, три петли необходимо поместить на первую створку.

Между правильно соединенными панелями, при открытом положении двери, расстояние между створками составляет 3 мм.

Установка ручки

Ее монтируют в крайнюю дверную панель. Монтаж двери своими руками. Сложенные створки устанавливаются в посадочные пластины. Ось каретки-бегунка соединяется с пластиной крайней створки.

Складные межкомнатные двери дают возможность сэкономить пространство, а также являются важной частью дизайна интерьера. Их створки будут открываться бесшумно именно в предпочтительную для пользователя сторону

Складная дверь-гармошка

Довольно большую популярность имеют складные двери, состоящие из нескольких узких секций — около 10 сантиметров шириной или больше. На вид они похожи на жалюзи-гофре, имеющие крепкие вертикальные ламели, которые соединяются друг с другом петлями.

Такие планки крепятся к верхней и часто даже к нижней направляющей. При открытии двери они собираются у стены гармошкой.

Самая крайняя ламель прикручивается к дверной коробке, а другая, имеющая ролик на торце, отвечает за движение по направляющей. Для фиксации всего складного полотна в каком-либо положении имеются стопоры-флажки в крайних концах. Эти двери состоят из одного или двух плиссированных полотен, а раздвигаться они могут либо в одну, либо в обе стороны.

Для того, чтобы при движении не было рывков, есть специальные синхронизаторы. Они обеспечивают параллельность секций.

Эти двери подходит не для любого интерьера. Но, при правильном выборе, дверь-гармошка способна сделать комнату более интересной и оригинальной. Часто их устанавливают в ванной, используя как штору. В этом случае следует отдать предпочтение пластиковым моделям.

Также, можно установить и автоматические складные двери, управление которых осуществляется одним нажатием на кнопку.

Двери-гармошки довольно легко подобрать для любого проема. А если в дальнейшем планируется сузить или расширить проем, то дверь легко может быть изменена удалением или прибавлением секций. При необходимости, можно даже сделать перегородки на всю ширину помещения, но она будет довольно непрочной из-за наличия большого количества соединений.

Дизайн рисунка

Вне зависимости от материала дверей, наличия в полотне стеклянных вставок и других параметров, на каждой поверхности может быть нанесено изображение, которое, несомненно, подчеркнёт индивидуальный вкус хозяина:

Популярным решение последних лет стало нанесение фотопечати на поверхность створок. Изображение может быть панорамным или индивидуальным, на каждой секции «книжки». При печати используется офсетный плоттер, который сохраняет разрешение и качество каждой детали, вне зависимости от масштабирования файла.

Складная конструкция с фотопечатью

При использовании стекла или зеркальной вставки на секции, хозяин помещения может выбрать изделие с рисунком, нанесённым пескоструйной машиной или посредством лазерной гравировки. Такой способ нанесения изображения является самым надёжным и долговечным.

Складная конструкция с лазерной гравировкой на стеклянной вставке

В детской комнате, либо в помещении с креативной отделкой часто применяются рисованные изображения с анимационными героями, либо оформленные в соответствии с общей стилистикой комнаты. Такие картинки наносятся на поверхность изделия тем же способом, что и фотопечать.

Складное полотно с анимационным детским изображением

При выборе рисунка или фотографии следует учесть, что складные двери устанавливаются в помещениях один раз, с расчётом на многолетнюю эксплуатацию. Изображение должно быть подобрано таким образом, чтобы не выйти из моды, не потерять актуальность или не надоесть через несколько лет.

Преимущества и недостатки

Популярность дверей-гармошек обусловлена следующими преимуществами:

  • Экономичность свободной площади. Такие конструкции актуальны среди обладателей небольших квартир. При открытии гармошка складывается, поэтому в сравнении с распашными системами экономит место.
  • Легкость монтажа. При наличии начальных навыков двери можно поставить своими руками за несколько часов. Реализуются гармошки в собранном виде, поэтому для их монтажа нужно лишь прикрепить блок (без применения пены и других стройматериалов).
  • Многофункциональность и универсальность. Можно приобрести несколько дверок и соединить. Конструкции можно монтировать в радиальных и прямых проемах. Направляющие можно изгибать, вешать на потолке, превращая двери в трансформируемые перегородки. У полотен почти не ограничена ширина, поэтому конструкции можно применять в роли перегородки-трансформера.
  • Большой ассортимент решений и форм.

Недостатков у складных дверей немного. В сущности, все сводится к материалу производства определенной модели. Например, пластиковые конструкции будут хрупкими, нестойкими к температурным перепадам, а деревянные варианты требовательны в уходе. Общим недостатком раскладных дверей является поломка роликов, но такую проблему можно исправить качественной сборкой и установкой.

Эксплуатировать складные полотна нереально в общественных объектах, так как из-за частой их эксплуатации механизмы будут изнашиваться.

Виды складывающихся дверей

Складные двери любого типа устроены несложно. Состоят они из отдельных полос, подвижно соединенных между собой. Одна из полос — крайняя правая или левая — закреплена неподвижно. Все остальные вверху (иногда и внизу тоже) имеют небольшие ролики, которые вставляются в направляющую. При приложении усилия, ролики скользят по направляющей, заставляя сегменты складываться. В зависимости от того, как и где закреплены ролики, раскладные двери бывают двух типов: «гармошка» и «книжка».

Виды складывающихся дверей: книжка и гармошка — вот в чем разница

Если ролики закреплены в середине каждой ламели двери, получается дверь-гармошка. При этом каждый фрагмент поворачивается вокруг оси, на которой и закреплен ролик. Складки получаются мелкие — примерно в ширину стены (чуть больше или меньше — зависит от модели и параметров стены). Ширина ламели складной двери этого типа составляет 8-20 см. Самый распространенные — шириной  12-15 см, остальные встречаются реже. Высота стандартная для двери порядка 220-230 мм, ширина — минимальная — 50 см, максимальная — 600 см. Есть более высокие модели — для складных перегородок.

Гармошка

Длинна полотна легко корректируется — увеличением или уменьшением количества сегментов, вплоть до создания складных перегородок. Только один момент: в длинных дверях/перегородках необходимы две направляющие — вверху и внизу. В противном случае при работе механизм часто заклинивает.

Устройство двери-гармошкой

Плюс складной двери-гармошки — невысокая цена. На стандартный дверной проем есть множество предложений с ценой порядка 2-3 тысяч рублей. Есть, естественно и более дорогие. Срок службы — около 5 лет. Самая распространенная поломка — выход из строя роликов. В самых дешевых моделях они из мягкого пластика. В результате и двери «шумные» и стираются быстро. Как обычно, стоит выбор: дороже и, возможно, более качественно, или дешево.

Книжка

Двери-книжка отличаются более крупными фрагментами. На стандартный дверной проем их идет не более двух частей. В этом случае ролики крепятся через одно сочленение, причем — на месте стыка. В таком случае получается, что дверное полотно складывается, напоминая страницы книги. Та часть, которая не имеет роликов, выдвигается в помещение.

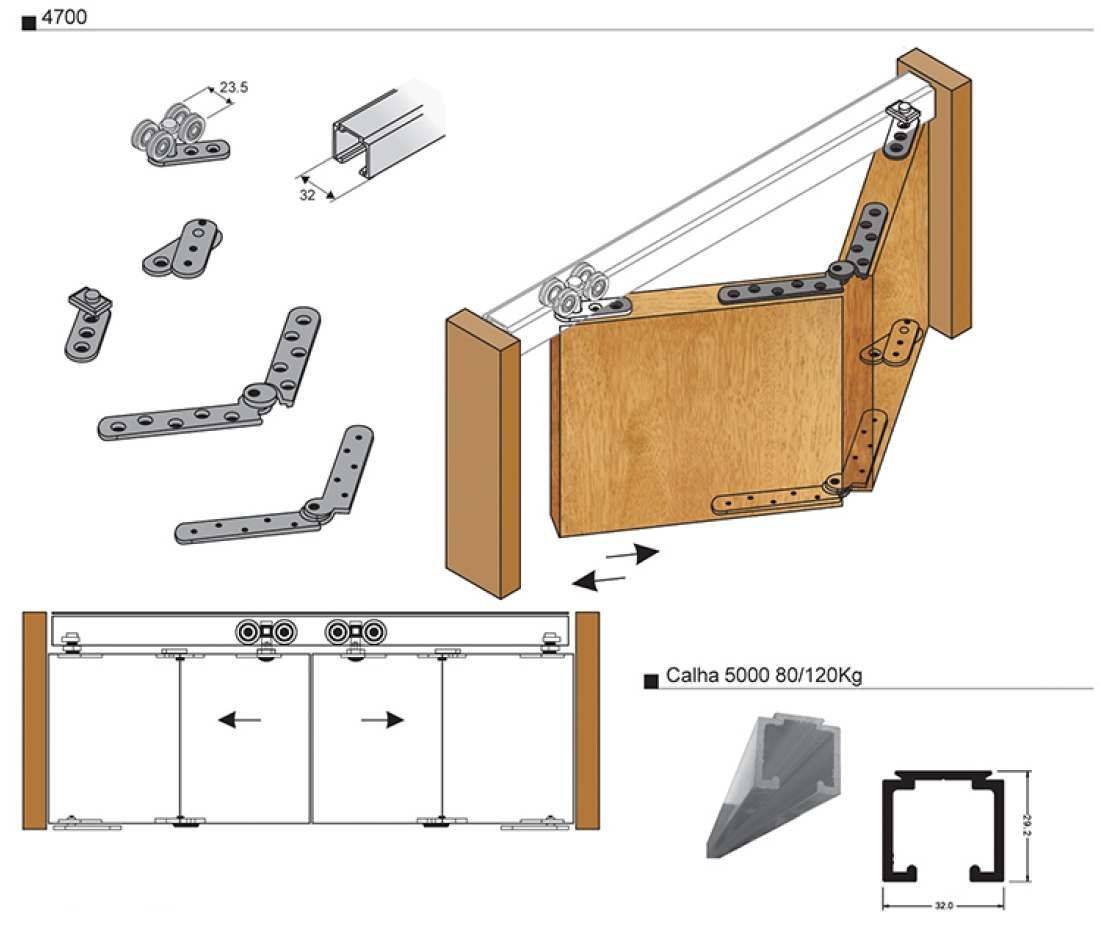

Складные двери-книжка: принципиальное устройство

В сложенном состоянии двери-книжка занимают больше места, чем «гармошка», но такой тип устройства имеет свои плюсы. Фрагменты двери-гармошкой не получится сделать из очень толстого материала: сама конструкция не позволит. Потому они чаще всего сделаны из пластика, МДФ. При самостоятельном изготовлении могут использовать фанеру и другие подобные материалы. Отсюда и область применения — чаще всего используют в качестве двери в подсобные помещений — типа кладовок, могут быть установлены как двери в самодельной душевой кабине. В этом случае пластик — один из лучших материалов: обеспечивает герметичность, не боится повышенной влажности, хорошо моется, возможно — с применением моющих средств. В качестве межкомнатных дверей или перегородок такие двери ставят тогда, когда они только разграничивают пространство: характеристики по звукоизоляции практически «никакие».

Двери-книжка могут быть сделаны даже из массива дерева. Во-первых, ролики используются более солидные, во-вторых — конструкция не накладывает ограничений по толщине. Потому двери-книжка могут быть из дерева, стекла, металлопластика. Причем, при использовании специальной фурнитуры металлопластиковые складные двери могут использоваться как входные: так как обеспечивают достаточную степень безопасности. Их часто ставят в доме как выход на террасу или во внутренний двор. Недостаток таких систем:солидная цена. Комплект фурнитуры на одну дверь-книжку из металлопластика стоит порядка 550-600$. Обычные же чуть дороже стандартного полотна. Есть варианты и за 3-4 тысячи рублей. Их можно использовать в качестве межкомнатных дверей, ставить в шкафы.

Технические параметры для складных дверей типа «книжка»:

  • Длина — до 7 м при использовании деревянных систем (со стеклом или без) и до 6 м в металлопластиковых системах.
  • Высота деревянных — от 800 мм до 3000 мм; меаллопластиковых — от 640 мм до 2400 мм.
  • Ширина одной створки в деревянных от 440 мм до 1200 мм; в металлопластиковых — от 490 мм до 940 мм.
  • Количество створок — от 2-х до 7 .

Пошаговая инструкция по установке двери-гармошки

Неотъемлемой частью любого помещения является дверной проем, и каждый хозяин его оформляет по-разному. Кто-то устанавливает стандартную, декоративную, а то и металлическую дверь, кто-то предпочитает обустройство арки, хотя последний вариант сопряжен с определенными сложностями. В последнее время на рынке появились модели, называемые «гармошками», они же – двери распашные, установку которых мы и рассмотрим

Особенности дверей

Существенная экономия пространства. Довольно часто при расстановке мебели приходится ориентироваться на расположение дверных проемов. Рядом с ними невозможно поставить так нужный шкаф или для удобства – диван, повесить полку или картину. Причина – это будет мешать открыванию двери. Если речь идет о «гармошке», то такой проблемы не существует. Возможность отделки стен всеми материалами, без ограничений. Резко открывающаяся дверь часто своей ручкой повреждает облицовку поверхности: пробивает (например, пластиковые панели) или просто царапает. Конструкция складной двери исключает такие «неприятности» в принципе. Бесшумность. «Гармошка» плавно скользит по направляющим, поэтому не слышно привычного многим скрипа открывающейся двери. Безопасность. В семьях, где растут малыши, довольно нередки случаи, когда они умудряются прищемить себе палец. Да и не каждую дверь ребенок в состоянии открыть. В этом плане раздвижные модели идеальны. Надежность в эксплуатации. Открывающимся дверям присущи довольно распространенные недостатки. Например, «провис», «перекос». Со временем или под влиянием колебаний температуры, влажности их геометрия не совпадает с проемом. Многие сталкивались с ситуацией, когда в определенные сезоны дверь открывается и закрывается с трудом. «Гармошки» такому недугу не подвержены

Немаловажно и то, что такими изделиями можно оборудовать проем любого размера, даже там, где стандартная дверь не подойдет

Независимо от конструкции все двери- гармошки имеют обязательные одинаковые составные части: направляющие, стопоры, ролики. Их установка – дело несложное, поэтому доступна и непрофессионалу.

Стандартный комплект (вариант):

направляющие (1 или 2); соединительные петли и ролики каретки (2 или 4 шт.); панели; дополнительные принадлежности и регулировочный ключ.

Необходимо обратить внимание на количество панелей и их ширину. Вместе они должны полностью закрывать дверной проем

Кроме того, соответствие наименований и численность крепежных деталей. Иначе монтаж затянется надолго.

Этапы установки «гармошки»

Боковые планки. Они устанавливаются вертикально (проверяется уровнем) и жестко фиксируются в проеме.

Установка направляющих. Если их длина больше, то алюминий (пластик) легко можно обрезать ножовкой по металлу.

Нужно обратить внимание на отверстия в направляющих для крепежа к проему. При их укорачивании отрезается та часть, где расположены отверстия

Нужно планку подготовить так, чтобы они были на ее концах от края примерно на 2 – 3 см. Тогда направляющая будет зафиксирована надежно. По всей длине между отверстиями достаточно 25 см, для верхней – не более 15, так как вся нагрузка ложится на нее.

Крепление направляющих. После разметки производится сверление отверстий и установка гильз под крепеж.

Еще до начала работ необходимо проверить «геометрию» проема. Здесь главное – строгая горизонтальность, особенно если направляющих 2 (верх и низ). Поэтому нужно воспользоваться строительным уровнем. Практика показывает, что при снятии наличников и демонтаже коробки открывающийся проем не является идеальным прямоугольником. А параллельность верха и низа, а также боков при установке «гармошки» обязательна.

Нужно ориентироваться по обстоятельствам. Или коробку оставить и древесину выровнять, отшлифовать, или убрать все, но горизонтальность обеспечить укладкой дополнительного слоя раствора. Но при этом и крепеж должен быть более длинным, чтобы он доходил до материала проема.

После этого дверь навешивается на направляющую (бегунки вставляются в паз), и «сборка» крепится к верхней части проема по ранее сделанной разметке. Далее – скрепление задней полупанели с установленной вертикальной планкой.

На «переднюю» полупанель (замковую) ставится магнитная защелка.  В последнюю очередь устанавливается дверная ручка.

Рекомендации

«бегунки» желательно слегка смазать техническим вазелином – так они будут лучше скользить; желательно, чтобы сама «гармошка» была немного шире проема.

Это интересно: Печь–буржуйка своими руками — чертежи, как построить?

Как выбрать модель шкафа

Шкафы-гармошки чаще всего устанавливают в прихожих, реже в спальнях. Также мебель с раскладными дверцами ставят на кухне или на балконе.

Размещение шкафа с дверями гармошка на балконе

В спальню лучше поставить прямой шкаф и задекорировать его в тон интерьера комнаты.

Для прихожей подойдёт угловой шкафчик — образец компактности и функциональности.

Также в прихожую или спальню подойдёт модель с зеркальными вставками.

Шкаф гармошка с зеркалом во весь рост

В кухонных гарнитурах обычно раскладные дверцы устанавливают на верхних шкафчиках (в том числе в мебели для балкона и ванной комнаты)

При выборе уделяйте внимание качеству фурнитуры

Правила перед покупкой

Независимо от того, где вы установите шкаф, при его покупке соблюдайте простые правила:

  • Прислушайтесь к звуку открывания/закрывания дверей. Если они работают бесшумно — это верный признак того, что мебель дольше прослужит.
  • Лучшей будет система механизмов с двумя направляющими. Она намного устойчивее.
  • Если на фасаде есть зеркало — оно визуально увеличит пространство раза в два. Помните об этом, если выбираете шкаф в небольшое помещение.
  • Перед покупкой замерьте размеры помещения. Консультанту в магазине будет проще вас понять и посоветовать подходящую конфигурацию.

Как правильно установить выдвижную навесную гармошку?

«Гармошка» – это отличный вариант и в офисные помещения, и в квартиры. Стоят они сравнительно недорого, и, как любая другая дверь-купе, ассоциируются с компактностью.

«Базой» для данных изделий служат массивы из различных пород деревьев, но, минусом таких дверей является то, что они весьма нелегкие. «Заменителем» дверей-гармошек из массивов являются пластиковые двери.

Минус – «хлипкость» конструкции.

Плюс – цена изделия.

Для работы, прежде всего, нужно подготовить дверной проем должным образом – несомненно, можно вмонтировать дверь-гармошку и в уже существующую дверную коробку, однако, такой шаг может заметно уменьшить ширину уже имеющегося проема.

Целесообразно будет, все-таки, убрать старую дверь и коробку, и убрать всю затирку под ней до бетона или кирпича (материала, из которого и построен Ваш дом). И затем лишь, необходимо замерять проем, и сверять его с номинальными размерами двери при разном количестве составляющих.

Данные размеры написаны в документе к двери. Учитывайте лишь ширину доборов. В итоге, Вы разбираетесь, что делать с проемом: расширить или же наоборот, сузить, при помощи строительной пены, доборов и брусьев.

Заранее подготовленные доборы вначале отрезают для выполнения коробки без порожков. Затем сверлят отверстия двухмиллиметровым сверлом, на месте саморезов, и ставят саморезы, прикрепляют перекладину вверху, там, где располагаются вертикальные доборы.

По окончании строительства коробки, ее необходимо вставить в проем, с помощью брусьев. Чтобы прикрепить к стене доборы, используют длинные анкерные болты – по 3 шутки слева и справа, и 2-3 наверху.

Берем монтажную пену и запениваем отрезок между добором и стеной, ждем, пока она застынет. А позже начинаем установку самой двери.

Как и в установке любой раздвижной двери, начинать нужно с направляющих. В комплекте с дверью уже идет такой профиль. Надо измерить выбранную длину профиля, а излишек отрезать.

Также нужно отрезать профиль глухой области и место со стороны ручки двери. Необходимо проверить все размеры, прислонив профиля, но, не устанавливая их. Затем нужно проделать отверстия в профилях 3 мм, причем в верхнем профиле делать отверстия нужно с расстоянием около 6 см, а на боковых – около 16-17 см.

Если профиль крепится специальными клипсами, то приступайте к их монтажу по всей необходимой площади двери. Наверху у Вас должно получиться около 7 клипс, а по бокам 4-5.

Приступаем к сборке дверного полотна. Следует запомнить, что все полосы должны быть одинаковыми по высоте, а при установке необходимо оставлять зазор внизу около 10 мм – для вентиляции.

Как нужно собирать данный вид дверей, обычно пишут в паспорте к ней. Если Ваша будущая дверь пластиковая, то панели в ней соединяются при помощи пазов или с помощью дополнительных прокладок.

По окончании соединения всех составляющих, необходимо собрать и закрепить всю фурнитуру. Остается лишь установить собранную дверь в проем.

Чтобы это сделать, дверь нужно прикрепить роликами в направляющий профиль, затем сложить и расположить в центре профиля, таким образом, легче установить направляющую в дверном проеме.

Если Вы используете клипсы, то и направляющая прикрепляется на них. Затем нужно приступить к установке боковых профилей. Осуществляется проверка легкости хода двери и плотности ее прилегания к ответному профилю со стороны ручки.

Если с этим все в порядке, нужно закрепить ручку. Во время того, когда дверь закрыта, отмечают местонахождение замка с другой стороны, и на это место приделывают защелку с магнитом.

Когда все готово, закрепляются наличники.

Лишняя их часть отрезается ножовкой под острым углом. Закреплять их можно жидкими или специальными гвоздями с невидимыми шляпками. Установка двери-гармошки готова.

Дверь-книжка

Жителям малогабаритных квартир не нужно рассказывать о тесноте жилого пространства, узких коридорах и невозможности разминуться вдвоем в проходе.

Наверняка распашные двери, открывающиеся на весь коридор, не раз становились источником шишек и ссадин домочадцев.

Поэтому вполне закономерно, что рано или поздно хозяева задумываются о более рациональном использовании квадратных метров. И такой палочкой-выручалочкой как раз и становится дверь-книжка.

Шкаф гармошка – особенности, преимущества и недостатки

Особенность изделия скрыта в механизме дверей. Путем несложных манипуляций створки складываются в виде гармошки или книжки, располагаясь у одной из боковых стенок шкафа, при этом выдвигаясь наружу. Дверное полотно состоит из нескольких секций, соединенных между собой. Его перемещение происходит по верхней направляющей. Она удерживает дверцы в нужном положении и задает направление движения.

Как и любой механизм, складная система имеет свои плюсы и минусы.

Достоинства:

  • полный обзор внутреннего пространства;
  • компактность;
  • небольшой вес;
  • простота эксплуатации;
  • отсутствует вероятность повреждения напольного покрытия;
  • возможность замены одного из элементов в случае поломки;
  • бесшумность работы;
  • нет ограничений по размерам;
  • универсальность;
  • доступная стоимость;
  • привлекательный внешний вид благодаря использованию разных материалов и способов оформления.

Слабые стороны:

  • низкая устойчивость к износу (срок эксплуатации составляет примерно 5—8 лет);
  • повышенная подвижность створок;
  • все же требуется небольшое свободное пространство для нормального функционирования;
  • необходимо аккуратное обращение.

Монтаж двери гармошки

Инструменты и материалы для монтажа дверей

Обычно в комплекте дверей такой конструкции имеется все необходимое, включая крепежные и некоторые запасные детали

Помимо этого, многие производители в комплект добавляют дополнительные ламели, которые позволяют самостоятельно увеличивать размеры дверного полотна-гармошки, что особенно важно при наличии широкого проема для дверей

Помимо набора, для монтажа двери гармошки понадобятся и дополнительные материалы. Их перечень определяется при подготовке и последующей отделке дверного проема.

В любом случае необходимо приобрести:

  • . При этом их толщина выбирается более 15 мм, что позволит надежно удерживать дверь при ее эксплуатации.
  • Перфоратор, для увеличения проема дверей.
  • Строительный уровень.
  • Отвес.
  • Ударную электродрель.
  • Уголок 90°.
  • Ножовку.
  • Стусло.
  • Рулетку.
  • Монтажную пену.
  • Деревянные плошки или бруски.

Место монтажа

Сдвижные изделия – гармошка можно устанавливать практически везде.

Двери в прихожей

  • Прихожая.
  • Спальни;
  • Детская.
  • Гостиная.
  • Гармошка для шкафа на балкон.

Двери на балконе

Легкие раздвижные двери

  • Квартира студия.
  • Легкие пластмассовые изделия – гармошка позволяют разделить помещение на определенные зоны.
  • Вертикальные двери – гармошка помогают создать женский будуар или отдельную гардеробную, которая будет иметь вид роскошной ширмы, а интерьеру придаст большую элегантность и оригинальность.
  • Дверца шкафа-купе, украшенная яркими рисунками.

При изготовлении межкомнатной «гармошки» без , конструкцию можно монтировать на всю высоту помещения. Механизм для дверей – гармошка устанавливается в малогабаритных квартирах и в загородных домах, где эта конструкция станет дополнительным выходом, ведущим в сад, как на фото.

Входная раздвижная дверь

Монтируется новый вход достаточно быстро, экономя при этом денежные средства. Где можно устанавливать двери – гармошки, каждый решает сам, учитывая удобство их эксплуатации и безопасность для всех членов семьи.

Подготовка проема

Инструкция по сборке двери гармошки не требует демонтажа старой коробки. Но в этом случае, значительно уменьшается ширина проема.

После этого:

Выполняются замеры проема.

Приобретается понравившаяся модель.

  • Определяется необходимость . Они могут понадобиться для уменьшения или увеличения дверного проема.
  • После окончательной сборки коробки вместе с доборами, она аккуратно вставляется внутрь проема. Фиксируется в нужном положении деревянными брусками и клиньями.
  • Сверлятся внутри короба отверстия, через которые он крепится внутри проема длинными анкерными болтами или дюбелями. Оптимальное количество таких креплений с каждой стороны — по 5 анкеров.
  • Полости между стеной и доборами запениваются.

После затвердевания пены лишний материал обрезается.

Сборка дверного полотна

На фото представлена технология сборки полотна для двери гармошки:

  • По размерам полученной коробки, размечаются панели для изготовления створок.
  • При использовании дерева или пиломатериалов, обрабатываются торцы элементов мелкой наждачной бумагой.
  • Поверхности протираются от пыли.
  • Приклеивается кромка.
  • Размечаются места установки фурнитуры.
  • В намеченных местах крайней панели сверлятся отверстия под металлические оси сверху и снизу.
  • Крепятся оси.
  • На последней панели ставится роликовый бегунок.
  • Полотна укладываются на стол или пол в порядке их соединения.
  • Между панелями располагаются по три петли. Чтобы избежать перекоса, а затем и образование трещин на полотнах, петли одного уровня нужно размещать на одной высоте.
  • Полотна скрепляются так, чтобы после полного раскрытия проема двери между элементами оставался зазор в три миллиметра.

Установка конструкции

После подготовки проема и сборки дверного полотна, работа выполняется в такой последовательности:

  • По заданному размеру, соответствующему ширине проема двери, уменьшенному на 4 мм, ножовкой отрезается рельс.
  • Сверлятся в детали с шагом 30 сантиметров отверстия для крепления.
  • Направляющая фиксируется одним саморезом с любого конца так, чтобы она оставалась подвижной.
  • Монтируется защелка: в нее заводится ось торцевой панели, и вставляется бегунок каретки.
  • Устанавливается и подвешивается дверное полотно. Для этого, закрепленная на одном саморезе направляющая, отводится в сторону и в нее вставляются опорные пластины.
  • Складываются гармошкой собранные панели и поднимаются каретками вверх.
  • Панели вставляются в паз направляющего профиля.
  • Направляющая ставится на место и саморезами прикручивается окончательно к дверному полотну.
  • Проверяется работа подвижных механизмов и плавность перемещения панелей.

Весь процесс сборки конструкции подробно показывает видео в этой статье.

Как установить раздвижные двери своими руками: последовательность работ

Немного ознакомившись с конструкцией и принципом работы раздвижных дверей, смело можно приступать к их установке.

Но для начала уточним несколько моментов, касающихся выбора раздвижной системы.

Во-первых, это длина направляющей – она должна составлять немного больше, чем две ширины полотна, которое будет устанавливаться на него.  Во-вторых, обратите внимание на сам профиль и количество роликов в механизме – если речь идет об одинарной двери, то роликов должна быть пара, а если планируется установка двойных раздвижных дверей, то в комплекте с направляющей должны находиться две пары роликов. Вот теперь можно переходить к непосредственной установке

Для большего понимания сути вопроса рассмотрим последовательность работ по пунктам

Вот теперь можно переходить к непосредственной установке. Для большего понимания сути вопроса рассмотрим последовательность работ по пунктам.

Для начала готовим дверное полотно и первым делом прикручиваем к его верхнему торцу пару роликов – никаких пазов для них выбирать не нужно. Просто берем и крепим их с помощью саморезов на расстоянии 50-100мм от краев полотна.

Вторым этапом работ, связанных с подготовкой данной части раздвижной двери, в полотно врезаются ручки и при необходимости защелка специальной конструкции.

Для врезки ручки потребуется выбрать в полотне пазы или просто просверлить или вырезать лобзиком продолговатое сквозное отверстие (если края выбранных вами ручек скруглены).

Что касается замка, то его врезка производится точно так же, как и установка в распашные двери – разница заключается только в конструкции самого замка. Совсем забыл, по центру нижнего торца полотна нужно будет прорезать паз глубиной 1,5см и шириной 5мм для напольного упора – для этой цели используется ручной фрезер, но если сильно постараться, то подойдет и болгарка с кругом по дереву.Установка раздвижных межкомнатных дверей фото

Теперь займемся креплением направляющей – здесь тоже сложностей не должно возникнуть.

Под направляющую понадобится изготовить деревянную подкладку – она нужна для того, чтобы полотно в процессе работы не терлось о стену. По сути, это красиво обработанная и покрашенная под цвет дверного полотна деревянная рейка толщиной от 10 до 40мм (здесь все зависит от степени кривизны стен в районе дверного проема).

Крепится рейка над проемом дюбелями или анкерными винтами – высота ее установки должна соответствовать высоте полотна вместе с роликами, плюс сантиметровый зазор над полом.

После того как рейка будет установлена, на нее с помощью уровня монтируется направляющая.

Здесь вообще все просто – несколько саморезов решают всю проблему.Теперь самое время заняться самим дверным проемом – не думаете же вы, что его можно бросить просто так, не позаботившись о внешнем виде?

В принципе, об этом можно было бы подумать и раньше, еще с самого начала работ.

Облагородить дверной проем можно по-разному – его шпаклюют и красят, оклеивают бамбуковыми обоями или просто обшивают рейкой.

Самым оптимальным вариантом остается все же дверная коробка, собранная из гладкой сантиметровой рейки – она скручивается саморезами и устанавливается на монтажную пену, после чего обналичивается молдингом.

Когда дверной проем будет готов, можно приступать к завершающей стадии работ – соединению дверного полотна с механизмом (направляющей).

Если до этого все было сделано правильно, и ошибок при установке направляющей вы не допустили, то этот этап работ пройдет достаточно просто.

Все, что вам потребуется, это завести ролики, установленные на полотне сбоку направляющей и проверить их ход, установить напольную направляющую, которая обеспечивает постоянное вертикальное положение двери, а также поставить упоры, ограничивающие ход полотна.Как установить раздвижные межкомнатные двери фото

Закончив монтаж раздвижных межкомнатных дверей, а вернее их основную фазу, вам останется только смонтировать специальные притворные рейки, закрыть декоративной панелью сам механизм и, в общем-то, все. Но можно обойтись и без притворной рейки – в большинстве случаев она необходима только при наличии замка в раздвижной двери.

Наглядное пособие по установке раздвижной межкомнатной двери своими руками смотрите в видео.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
