Смывной бачок для унитаза: устройство, монтаж, настройка, ремонт

Наиболее частые поломки и способы их устранения

Основными неисправностями бачка являются:

  • подтекает бачок унитаза;
  • вода из водопроводной трубы постоянно заполняет бачок;
  • вода течет в унитаз или смыв происходит исключительно после неоднократного нажатия на кнопку;
  • не функционирует кнопка, предназначенная для слива воды;
  • при наполнении бачка возникает шум.

Если подтекает бачок

Если протекает бачок унитаза, то причиной может быть:

  • образование трещины на корпусе бачка. Чтобы исправить проблему, необходимо полностью заменить бачок для унитаза;
  • износ прокладок крепежных болтов;
  • износ прокладки между бачком и чашей унитаза.

Чтобы заменить прокладки, необходимо:

  1. перекрыть поступление воды в сливной бачок. Для унитаза чаще всего устанавливается отдельный кран;
  2. слить воду;
  3. открутить фиксирующие болты;

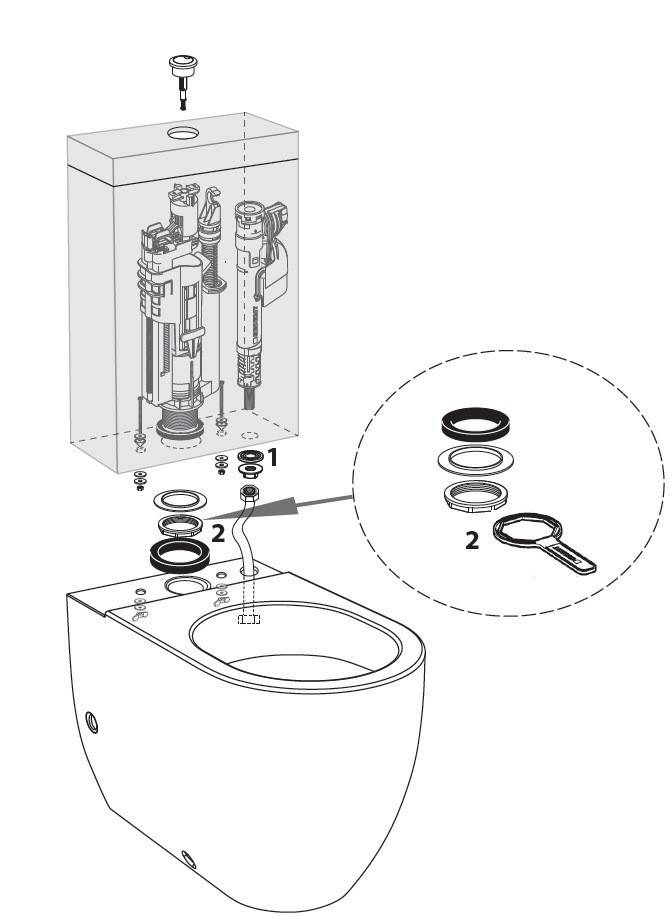

Элементы фиксации бачка унитаза

Крепежные элементы, оснащенные уплотнительными кольцами

  1. если требуется замена нижней прокладки, то необходимо полностью снять бачок с унитаза;
  2. собрать систему в обратном порядке.

При первом запуске рекомендуется проверить герметичность всех уплотнительных элементов.

Непрерывное поступление воды

Как починить бачок унитаза, если не прекращается наполнение бачка из водопровода? Причинами неисправности поплавка, отвечающего за уровень воды в бачке, могут быть:

  • образование трещины на поплавке;
  • перекос рычага.

При образовании трещины надо:

  1. снять поплавок и вылить из него воду;

Устройство, отвечающее за наполнение бачка водой

  1. просушить устройство;
  2. заделать трещину разогретым пластиком, например от бутылки;
  3. установить устройство на прежнее место;
  4. проверить работоспособность.

Для временного устранения протечки можно воспользоваться обычным полиэтиленовым пакетом, аккуратно и герметично обмотав им поплавок. Такая система позволит отстранить ремонт на 3 – 5 дней.

Если произошло смешение поплавкового рычага, то достаточно просто отрегулировать механизм. Оптимальным считается расположение на 2 – 2,5 см ниже, чем входит подводной шланг.

Схема регулировки наливной арматуры

Утечка воды в унитаз

Если вода не задерживается в бачке унитаза, то причиной поломки является износ защитного клапана. установленного на спусковом механизме. Устранить проблему своими руками можно следующим способом:

  1. снять крышку бачка;
  2. на бачок установить любую перекладину, к которой зафиксировать трос спускового механизма;
  3. слить воду;
  4. отсоединить спусковой механизм, ослабив соответствующую фиксирующую гайку;

Демонтаж системы, отвечающей за слив воды

  1. достать мембрану;
  2. установить новый клапан, полностью подходящий по размерам и собрать всю систему в обратном порядке.

Установка нового клапана на спусковой механизм

Ремонт кнопки смыва

При использовании унитаза с кнопкой достаточно часто ломается тяга, соединяющая спусковой рычаг со сливным механизмом. Чтобы ликвидировать проблему, надо заменить вышедший из строя элемент системы. На небольшой промежуток времени тягу можно сделать самостоятельно из куска проволоки, но в течение ближайших 1 – 3 месяцев рекомендуется полностью заменить устройство.

Устройство механизма для спуска воды

В некоторых случаях, например, при большом естественном износе или поломке отдельных частей может потребоваться полная замена установленной арматуры. Как это сделать, смотрите на видео.

Устранение шума

Причиной возникновения шума при наборе воды является наливной шланг маленькой длины. Данная проблема может возникнуть исключительно на арматуре, предусмотренной для боковой подводки воды. Для устранения шума необходимо удлинить шланг резиновой трубкой подходящего диаметра. Оптимально расположить конец шланга на дне сливного бачка .

Замена наливного шланга на более длинный по размеру избавит от шума

Зная устройство арматуры бачка унитаза, все ремонтные работы можно выполнить самостоятельно и с небольшими денежными затратами.

  • Автономная канализация
  • Бытовые насосы
  • Водосточная система
  • Выгребная яма
  • Дренаж
  • Канализационный колодец
  • Канализационные трубы
  • Оборудование
  • Подключение к канализации
  • Постройки
  • Прочистка
  • Сантехника
  • Септик
  • Как выбрать электронное биде
  • Выбор и установка компакт-биде
  • Как выбрать производителя биде
  • Как выбрать, установить и подключить напольное биде
  • Для чего нужно и как пользоваться биде
  • Как установить и отрегулировать арматуру сливного бачка унитаза
  • Как подключить посудомоечную машину своими руками
  • Как подключить стиральную машину своими руками
  • Прочистка канализационных труб: бытовые рецепты и оборудование
  • Система отопления из полиэтиленовых труб: как создать своими руками

Регулировка и ремонт

При эксплуатации унитаза периодически возникают проблемы — то он течет, то, наоборот, в него не набирается вода. Иногда, устав от неудобств, люди покупают новые унитазы. А зря. Большая часть неисправностей устраняется за 10-20 минут. Причем, все настолько просто, что справиться может каждый. Вам не обязательно звать сантехника. Сможете сделать все своими руками.

Регулировка уровня воды

Речь пойдет об устройствах с нижним подводом воды. После установки сливной бачок для унитаза надо отрегулировать. По умолчанию с завода они приходят выставленные на максимальное количество воды в емкости. Такое количество часто бывает избыточным. При помощи несложной регулировки можем уменьшить объем воды в бачке. Для этого:

  • Отключаем подачу воды, сливаем воду.
  • Откручиваем кнопку.
  • Снимаем крышку.

Где находится регулировочный винт

На поплавковом механизме есть пластиковый винт. Откручивая/закручивая его изменяем количество воды. Если надо количество воды уменьшить, винт закручиваем, опуская поплавок вниз. При следующем наполнении (можно воду включить) уровень воды должен понизиться.
Устанавливаем крышку и кнопку на место.

Такая же процедура необходима если из бачка постоянно подтекает вода. Одна из причин — слишком высоко поднятый поплавок. Из-за этого вода стекает через систему перелива.

При боковой подаче воды и поплавковом механизме, регулировка происходит еще проще — изменяем положение поплавка изгибая его рычаг. С одной стороны это проще, но с другой — сложнее. Приходится выгибать его много раз чтобы добиться требуемого уровня.

Изгибая рычаг поплавка меняем уровень воды в сливном бачке

Течет бачок унитаза

Если вода в унитазе постоянно подтекает, а уровень ее нормальный, двигаемся дальше. Есть несколько причин появления этой течи. А раз так, то и способы устранения будут разные.

  • Уплотнительная резинка под спускным клапаном в бачке заилилась, под нее попала грязь, на ее поверхности появилась бороздка (или несколько). Способ лечения — очищение действующей прокладки или ее замена на новую. Для реанимации старой надо:
    • отключить воду, спустить ее,
    • снять спускной механизм, открутив снизу пластиковую гайку;
    • вытащить спускной клапан, снять и рассмотреть прокладку, очистить ее от осевших частиц, при необходимости (есть бороздки) отшлифовать очень мелкой наждачной бумагой до гладкости;
    • установить на место, все подключить и проверить работу.

Сносился сам спускной механизм. Чтобы проверить, в этом ли дело, можно при снятой крышке слегка надавить на механизм. Если течь прекратилась, значит дело в этом. Если нет — надо попробовать почистить прокладку (описано выше) или заменить ее. Если при нажатии течь перестало, можно заменить арматуру или утяжелить стакан.

Куда класть утяжелитель

Для этого снимаем спускной механизм и в нижнюю его часть укладываем что-то тяжелое. Это может быть несколько кусков металла, носок, в который насыпали копейки, песок и т.п. Устанавливаем устройство на место и проверяем работу.

https://youtube.com/watch?v=OE_lWt7Xqp8

Не набирается вода

Еще одна проблема, которую можно устранить своими руками — не набирается вода в сливной бачок. Скорее всего дело в засоре — забился фильтр или трубки. Рассказывать долго, лучше посмотрите видео.

https://youtube.com/watch?v=U_6q_MFVt5U

Как диагностировать неполадки?

Если неисправен сливной бачок, это быстро становится очевидным: вода либо протекает в чашу унитаза, либо начинает капать на пол. Иногда бывает, что емкость не наполняется.

Какой бы ультрасовременной и сложной ни была бы конструкция бачка, проявляются поломки одинаково во всех моделях.

Наружные протечки не всегда сразу становятся видны. Случается, что вода капает наружу неделями, но ее количество настолько мало, что отсыревшие участки не бросаются в глаза. Тогда протечку можно определить по появлению рыжих пятен и потеков ржавчины.

Если они есть – стоит разобрать бачок и установить причину поломки.

В норме бачок заполняется до заданного уровня, а резиновая груша прижата к отверстию слива, надежно перекрывает его и удерживается в таком положении за счет давления воды. При нажатии на механизм спуска эта груша поднимается и открывает сливное отверстие.

Резиновая груша должна быть постоянно заполнена воздухом. Чтобы в нее не попадала вода, в конструкции предусмотрена специальная направляющая трубка. Она обеспечивает правильное положение груши в «седле».

Если нарушается целостность самой груши или трубки, механизм дает сбой.

Первое, что нужно сделать, разобрав бачок, – осмотреть грушу. Если она утратила эластичность, растрескалась, то именно в ней и кроется причина протечки. Изношенная резина не может хорошо перекрывать отверстие слива, вода протекает в трещины и зазоры.

Резиновые изделия такого типа починить невозможно, поэтому грушу нужно просто заменить.

Если же с ней все в порядке, нужно убедиться, что под резину не попадают частицы грязи и ржавчины, которые также могут мешать нормальной работе груши.

Если груша в порядке, то следует продолжить осмотр унитазного бачка в поисках причины протечки.

Бачок не заполняется, если:

  • неисправен подводящий шланг;
  • изношен впускной клапан поплавкового механизма.

Вода может вытекать наружу, если:

  • изношена прокладка между бачком и унитазом;
  • появилась течь в месте установки соединительных винтов.

Внутренние протечки появляются, когда:

  • не отрегулирована переливная трубка;
  • неисправен клапан;
  • вышел из строя поплавок.

Следует тщательно проверить все эти узлы, отремонтировать, отрегулировать или заменить поврежденные детали. Как разобрать бачок и найти эти элементы, показано в видеоролике:

Типы конструкции сливной арматуры для бачка унитаза

Существует несколько вариантов исполнения сливной системы. Наливной клапан может иметь нижнее или боковое размещение. В первом случае патрубок расположен в днище сливной емкости. В состав такой системы входит поплавок вертикального штока, тяга и буй. Два последних элемента соединены в общую конструкцию, которая выполняет роль ограничителя воды.

При опустошении бачка поплавок опускается. В этот момент на клапан унитаза начинает воздействовать тяга, открывая его. Когда поплавок достигает определенного уровня, клапан перекрывается. Герметизация системы обеспечивается парой прокладок.

При боковом размещении патрубок с клапаном введены в бачок через боковое отверстие, которое располагается в стенке емкости под крышкой. Данный просвет выполняется условно герметичным, поскольку вода до него не доходит. В такой конструкции управляющий механизм сливного бачка размещен горизонтально. Он состоит из запорного устройства, поплавка, рычага и наливной трубки. При опорожнении бачка поплавок опускается, что приводит в движение штангу, которая открывает запорный клапан. При заполнении бачка водой управляющий механизм постепенно поднимается.

В конструкции с боковым размещением клапана механизм располагается горизонтально

С точки зрения эффективной и комфортной работы сливного устройства выбор лучше остановить на моделях с нижним подключением, которые являются более надежными, меньше шумят в момент заполнения емкости водой. Системы с боковым подключением характеризуются простотой монтажа, доступностью выполнения наладочных и ремонтных работ.

Сливной механизм приводится в действие с помощью пускового устройства, которое может быть представлено рычагом, штоком или кнопкой для унитаза. Старые модели оснащались рычагом, к которому крепился шнур с ручкой или цепочка. Система слива со штоком приводилась в действие посредством поднятия ручки вверх. Такой вариант также утратил популярность и редко встречается в современных бачках.

Конструкции с нижним размещением являются более надежными

В настоящее время управление моделями чаще всего осуществляется путем воздействия на кнопку, которая располагается в крышке бачка. Нажимная система, в свою очередь, может быть однокнопочной или двухкнопочной. В первом случае бачок опустошается полностью при нажатии на кнопку. Второй вариант предполагает два режима работы сливного механизма бачка с кнопкой. Первый обеспечивает слив половины объема емкости, а второй – полное опорожнение бачка.

Распространенные варианты крепления

Наибольшее распространение получили следующие варианты установки:

  1. Высокое расположение бачка. Как правило, такая схема используется у сантехнического оборудования старого образца, но встречаются оригинальные дизайнерские проекты, в которых используется подобное решение.

Благодаря такому расположению обеспечивается высокая сила сливного потока, что положительно влияет на качество очистки раковины унитаза. Основные недостатки решения:

  • высокий уровень шума при спуске воды;
  • неудобный доступ к системе слива;
  • устаревший дизайн.
  1. Бачок, непосредственно присоединенный к унитазной раковине. Такое решение получило наибольшее распространение и считается стандартным для напольных конструкций. Популярность объясняется компактными габаритами и простотой обслуживания.

  2. Встроенное или настенное размещение. А последние годы такое решение пользуется всевозрастающим спросом. Встроенный в стену пластиковый бачок дает возможность расположить раковину унитаза вплотную к стене, в результате сантехническое оборудование занимает меньше места.

Скрытый бачок с двойной кнопкой на приставном (А) и подвесном (В) унитазе

Доступ к сливной арматуре, для ее профилактике и ремонта, осуществляется через отверстие для кнопки слива воды. Продуманная конструкция позволяет получить доступ ко всем компонентам системы. Во избежание засорения труб сливного устройства, производителями рекомендуют на вводе устанавливать дополнительный водный фильтр.

Регулировка объема набираемой воды

При желании можно легко регулировать количество воды, набираемой в бачок. Это необходимо, если унитаз плохо смывается или воды слишком много и есть необходимость уменьшить ее объем.

Для изменения объема наполнения нужно снять крышку бачка и выполнить несложные действия. Но прежде чем приступать к регулировке, сначала следует разобраться с устройством бачка.

Видеоролик ниже поможет в этом:

Вариант #1 – для систем с боковой подачей

Такие механизмы оборудованы рычагом, изготовленным из толстой металлической проволоки. Он соединяет клапан и поплавок. Чтобы поднять или опустить поплавок, необходимо немного согнуть проволочный рычаг.

После этого следует убедиться, что в бачок набирается нужное количество воды. Если нет – еще немного подогнуть проволоку. Приподнимая рычаг, можно увеличить объем воды, опуская – уменьшить.

Такой вариант подходит только для тех бачков, в поплавочной системе которых используется металл.

Во многих современных моделях вместо металлических частей используются пластиковые. Такие рычаги невозможно согнуть, но можно по их оси перемещать сам поплавок с помощью крепежного винта, предусмотренного конструкцией.

Поплавок может быть закреплен резьбой или защелкой. Если в конструкции применена защелка, то ее отжимают. Для увеличения объема воды в бачке поплавок перемещают ближе к корпусу клапана.

В результате уменьшается длина рычага. Если нужно снизить уровень воды, поплавок передвигают дальше от корпуса.

Это самая простая конструкция сливного бачка с боковой подачей воды. В качестве рычага использована латунная проволока. Слегка изменив угол ее наклона, можно уменьшить количество воды в бачке. Если в доме установлен счетчик, это отличный способ экономии на коммунальных платежах

Вариант #2 – в бачках с нижним подводом

Если конструкция с нижней подачей воды, ее можно отрегулировать еще проще, чем систему с боковым подводом. В механизме есть специальный ограничитель уровня воды, соединяющий рычаг клапана и поплавок. Его можно удлинить или укоротить.

Поплавок на ограничителе закреплен с помощью резьбы. Чтобы отрегулировать уровень воды в бачке, нужно изменить его высоту с помощью пластмассовой гайки.

Главное преимущество конструкций с нижней подачей воды заключается в простоте установки и обслуживания. При ремонте или замене проблемы возникают крайне редко

Как устроен сливной бачок изнутри?

Абсолютно любой бачок для туалета вне зависимости от своих конструктивных особенностей осуществляет наполнение сливной ёмкости водой, нормирование объёма жидкости и непосредственный смыв унитаза. При этом стандартная керамическая ёмкость имеет следующие конструктивные элементы:

  • клапан подачи воды;
  • устройство перелива;
  • сливной клапан.

Клапан подачи воды – конструктивный элемент бачка, отвечающий за поступление жидкости из водопроводной системы. Помимо этого такой механизм контролирует объём воды в бачке. Для контроля уровня жидкости в сливной емкости она оснащается поплавком. Принцип функционирования поплавкового крана основан на всплывании поплавка, который поднимает рычаг, приводящий в действие, пробку, блокирующую, поступление воды в ёмкость при достижении ею определённого уровня.

В свою очередь, устройство перелива отвечает за перенаправление излишков воды непосредственно в унитаз. Оно необходимо, для того чтобы не допустить переполнения бачка. Конструктивно механизм является небольшой трубкой из пластмассы, которая расположена в центральной части бачка. При этом чтобы отрегулировать уровень воды в бачке этот механизм опускают вниз или поднимают вверх, соответственно уменьшая или увеличивая объём жидкости.

Сливную арматуру в сливном бачке устанавливают для обеспечения выхода воды из бачка непосредственно в унитаз. При нажатии на кнопку слива она посредствам специального рычага запускает механизм спуска воды из бачка, которая и смывает отходы человеческой жизнедеятельности в канализацию.

Как отремонтировать инсталляцию своими руками

Зная причины поломки, можно с успехом провести ремонтные работы. Как и в случае с определением неполадок, рассмотрим по отдельности, как восстановить работоспособность каждой системы инсталляции.

Бачок

1. Треснувший бачок требует замены, для чего необходимо разбирать фальшстену. Это дорого и долго — за невнимательность нужно платить.

2. Ремонт арматуры. Здесь вначале требуется получить доступ к ревизионному окну. Для этого нужно знать, как снять кнопку инсталляции для унитаза. Работа выполняется в несколько приемов:

снимается панель с клавишей. Для этого она снизу выжимается вверх, а затем движением на себя освобождается от верхних защелок;

  • снимаются фиксаторы толкателей;
  • толкатели выкручиваются из коромысла;

снимается защитная рамка — выкручиваются метизы из дистанционных стержней;

  • убираются дистанционные стержни;
  • удаляется перегородка.

Окно стало доступным, можно ремонтировать вышедшие из строя узлы. Но чинить не спешите. Осталось выполнить несколько обязательных операций. Разборка продолжается перекрытием воды (в стенке бачка закручивается кран) и спуском ее остатков в унитаз. Если пропустить эти операции, будет потоп. Затем снимается с фиксаторов наливной клапан, после чего вынимается коромысло. Следующим достается заливной блок.

Дальше нужно вынуть сливной узел. Его длина не позволяет выполнить операцию в один прием. Поэтому вначале снимается фиксатор, затем путем проворота отделяется верхняя часть клапана. При этом вторая тяга осталась на месте и мешает. Ее опускаем вниз. Клапан значительно укоротился — можно вытягивать.

В приведенной инструкции по теме того, как разобрать инсталляцию, ничего сложного нет. В результате простых манипуляций вся арматура демонтирована и стала доступна для любого вида ремонта.

Устранение постоянной течи. Если вода переливается через сифон, виноват впускной клапан. Его необходимо помыть или заменить. Чтобы достать клапан, нужно отщелкнуть верхнюю крышку, или ее открутить (у разных производителей различная система крепления).

Вынув клапан, его моют под струей водопроводной воды. Желательно заодно помыть и крышку. Арматура собирается в обратном порядке. Если течь не прекращается, узел наполнения подлежит замене. Можно заменить только прокладку, но здесь есть один нюанс: если ремкомплект арматуры не был куплен вместе с инсталляцией, впоследствии найти запасные части практически невозможно. Только готовые узлы.

При неплотном прилегании клапана к сливному отверстию, он меняется, если есть видимые повреждения. При исправном клапане придется поменять весь узел — отремонтировать деформированные элементы блока слива нельзя.

Вода поступает в бачок непрерывно. Ремонт сводится к замене наливного узла. Самостоятельно заменить детали можно, но практически невозможно найти в продаже нужные запчасти — западные фирмы их не выпускают. Только ремкомплекты или узлы в собранном виде.

Не поступает вода в резервуар. Фильтры грубой и тонкой очистки вынимаются и моются зубной щеткой под холодной водой. Если есть возможность, их лучше заменить.

Не работает кнопка слива. Кнопка слива разбирается, а затем собирается. Этого в основном достаточно. При механической поломке механизма, что происходит крайне редко, придется покупать ревизионное окно в сборе — найти деталь даже теоретически, невозможно.

Рама

Самая неприятная ситуация возникает при поломке рамы. Придется разбирать защитный экран и демонтировать инсталляцию. Покупать нужно только раму. Все остальные элементы конструкции взаимозаменяемые.

Унитаз

Механические повреждения исправить невозможно. Унитаз необходимо менять. Небольшим утешением будет то, что если нет сильных протечек во время смыва, трещины можно заклеить. А дальше хозяевам решать: пользоваться обезображенным сантехническим прибором или купить новый.

Потеки воды около чаши нужно убирать. Для этого нет необходимости тщательно изучать, как снять унитаз с инсталляции. Достаточно открутить гайки и снять чашу со шпилек. После этого заменить манжеты, прочистить фаянсовые патрубки от старого герметика, промазать места соединений новым герметиком, желательно силиконовым, и поставить унитаз на место.

Ремонт без разборки сантехники

Распространенной причиной для проведения ремонта бачка с боковой рукояткой является выход из строя именно ее – устройства, запускающего сливной механизм в действие. Для ремонта рукоятки бачок не снимают с посадочного места, а восстановление функции производят путем замены.

Работы по замене ручки выполняют в следующем порядке:

Галерея изображений

Фото из

Шаг 1: Подготовка бачка к замене сломанной ручки

Шаг 2: Демонтаж сломанной ручки унитаза

Шаг 3: Отделение цепочки клапана от рычага

Шаг 4: Извлечение рычага рукоятки

Успешно завершив действия по демонтажу сломанного устройства, приступаем к установке новой рукоятки:

Галерея изображений

Фото из

Шаг 5: Заведение штока ручки в отверстие бачка

Шаг 6: Установка прокладки на шток-рычаг

Шаг 7: Крепление ручки в отверстии бачка

Шаг 8: Выравнивание рычага рукоятки

Шаг 9: Регулировка длины цепочки сливного клапана

Шаг 10 : Крепление цепочки клапана к рычагу ручки

Шаг 11: Проверка действия ручки с закрепленной цепочкой

Шаг 12: Проверка работоспособности рукоятки

Неисправности – причина разбирать бачок

Характерными неисправностями, заставляющими прибегать к разборке, часто являются:

  • протечка в момент слива в области прокладки на соединении бачка с чашей унитаза;
  • протечка в местах крепежа накопителя к полочке унитаза;
  • нарушение функций сливного механизма;
  • нарушение функций механизма набора воды.

Нередко проблемы с протечками устраняются простой подтяжкой гаек крепления. Функциональность механизмов слива и набора может нарушаться по причине недостаточного давления воды в централизованной системе. Поэтому, прежде чем начинать разбирать, следует убедиться в отсутствии иных возможностей для устранения дефектов.

Галерея изображений

Фото из

Шаг 1: Поиск гайки, соединяющей бачок с полкой унитаза

Шаг 2: Затягивание ослабленных гаек

Шаг 3: Откручивание болтов для замены уплотнителей

Шаг 4: Замена уплотняющей шайбы

Дефекты функциональной арматуры

Если наблюдается непроизвольная течь воды из бачка в судно унитаза, скорее всего, дефектным является запорное кольцо. Его нужно заменить. Такой же эффект может наблюдаться, когда не срабатывает режим механизма на закрытие. Возможная причина – заедание кнопки управления.

Недостаточное наполнение ёмкости водой свидетельствует о каких-то дефектах модуля набора. Часто причиной становится смещение поплавка на ограничительной планке или его касание с другими деталями механизма (стенкой бачка).

Если наполнение бачка водой происходит не в штатном порядке, выполняем следующие действия:

Галерея изображений

Фото из

Проверка положения поплавкового устройства

Регулировка водозаборного устройства

Регулировка выпускного клапана

Проверка переливной трубы

Полное отсутствие слива возможно по причине нерабочего модуля набора или сливного механизма.

Несколько практичных советов помогут вам справиться с самостоятельной регулировкой арматуры.

Виды сливных бачков

На сегодняшний день существует несколько видов сливной системы, и каждая из них имеет свою особенную структуру. В зависимости от стыковки бачка с унитазом различают совместный и раздельный тип конструкции.

  1. При раздельном унитазе и бачке бак крепится к стене и соединяется с самим унитазом специальной трубкой. Механизм слива воды включает в себя длинный рычаг или подвесной механизм. Преимуществом конструкции является скорость слива воды в сравнение с другими конструкциями.
  2. Наиболее распространена конструкция при которой сливной бачок крепится непосредственно к унитазу. Преимуществом такого варианта является несложная замена внутренностей сливного бачка. В частности замена поплавка и так называемого поплавкового клапана.
  3. Следующий вид представляет из себя целостную конструкцию из унитаза и сливного бачка.
  4. Так же существует вид унитазов, на которых сливной бачок вмонтирован непосредственно в саму стену. Такой вариант выбирают для визуального увеличения пространства.

Больше всего внимание падает на вариант «компакт», в нем сливной бачок можно закрепить с помощью болтов к задней стенке унитаза, либо к специальной монолитной полочке. Однако лучшими унитазами считаются те, в которых сразу сконструированы цельнолитые сливные бачки, одним словом, это полностью целостная конструкция

А вот те модели, которые сделаны из двух основных частей, и между ними крепится так называемый патрубок, относятся к раздельному виду сливных бачков. Спрос на них с каждым днем падает, к тому же практически совсем не используются в сантехнике унитазы без бачка, так как их конструкция не совсем отвечает нужным критериям.

Установка и подключение смывных бачков

Смывной бачок устанавливают и подключают после установки и подключения унитаза. В нашем варианте смывного бачка подводка воды выполняется с боку — боковая подводка. Смывные бачки с боковой подводкой воды имеют наибольшее распространение из-за удобной компактной сетевой развязки.

Боковую подводку воды можно выполнить как жесткой линией водопровода (стальные или пластиковые трубы), так и гибкой подводкой — напорным шлангом с фиксирующими накидными гайками на концах.

Подключение навесного смывного бачка

При сборке и установке навесного бачка унитаза выполняют следующее:
a) к установленному по месту и подключенному к канализации унитазу прикручивают смывную трубу бачка (4) соединив её с унитазом через муфту (6)
b) отмечают на стене места крепления бачка, предварительно соединив его со спускной трубой (4) через муфту (5);
c) бачок разъединяют с муфтой (5) и укрепляют на стене, затем снова прикручивают муфту (5) — теперь можно собирать внутренние детали бачка

Для навесных бачков собирают внутренние детали:

  • привинчивают спускной механизм — рычаг спуска воды (3)
  • вставляют седло и спускной вертикальный клапан с переливом (11)
  • присоединяют рычаг спуска воды (3) к вертикальному клапану с переливом (11) через тягу (10)
  • крепят муфтой через прокладку подводящую трубу (13) водопровода к бачку (1)
  • прикручивают к муфте (13) поплавковый клапан (7)
  • к клапану присоединяют скрутку (8)
  • крепят поплавковый клапан (9) и регулируют скрутку поплавкового колена (8) под нужный угол — чем меньше угол наклона колена, тем выше уровень воды будет в бачке
  • регулируют седло (11) и подкручивают фиксирующую муфту (5) слива из бачка в унитаз

Подключение полочного смывного бачка

Бачок унитаза устанавливается на полочку унитаза, прихватывается крепящими винтами и можно приступать к сборке деталей бачка.

А можно сначала собрать детали бачка, а затем его установить на унитаз — поступайте по обстоятельствам, как Вам удобней работать.

Есть прокладки между бачком и полочкой унитаза, которые захватывают сразу три отверстия слива (смыва).

Такие прокладки имеют овальную форму и их сначала промазывают с двух сторон силиконовым клеем. Соединяют (прихватывают болтами) через неё смывной бачок с полочкой унитаза. Выдерживают 15-20 минут, чтобы клей подсох и затем сливают воду и проверяют — просачивается вода межу бачком и полочкой или нет.

Если вода просачивается, то надо снять бачок и снова нанести клей в местах протечки. Обычно достаточно один раз нанести клей сплошной полоской с двух сторон по пазам прокладки. Для бачков, монтируемых на унитазе, собирают внутренние детали:

  • подключают муфту подводки водопровода (13) к смывному бачку и прикручивают к муфте поплавковый клапан (7)
  • вкручивают трубку перелива воды (6)
  • привинчивают спускной механизм — рычаг спуска воды (3)
  • вставляют седло и спускной вертикальный клапан (11)
  • присоединяют рычаг спуска воды (3) к вертикальному клапану (11) через тягу (10)
  • крепят поплавковый клапан (9) и регулируют скрутку поплавкового колена (8) под нужный угол — чем меньше угол наклона колена, тем выше уровень воды будет в бачке
  • устанавливают бачок (1) на полку унитаза и фиксируют перелив в седло (11)
  • регулируют седло (11) и фиксируют прокладку (12) слива из бачка в унитаз
  • и закрепляют бачок фиксаторами (5) к унитазу

Важную роль в механизме смывного бачка играет поплавковый клапан (7), благодаря которому происходит автоматическое поступление и прекращение поступления воды в бачок. Работа поплавкового клапана регулируется положением поплавка.

Уровень воды в бачке (чтобы поплавок не опускался низко и не цеплялся за другие детали) можно регулировать подгибанием или разгибанием скрутки (8) поплавкового колена. Для уменьшения количества воды в бачке (для экономии расхода воды) колено скруткиследует подогнуть в направлении дна сливного бачка. рычага с поплавком (9)

При выборе смывного бачка надо обратить внимание, что существует три вида поплавковых клапанов:

  • для сильного напора воды;
  • для среднего напора воды
  • для слабого напора воды.

В жилых домах обычно устанавливают поплавковые клапаны для низкого водяного давления. Если клапан рассчитан на слабый напор воды, то при условии высокого давления воды он будет пропускать воду даже в исправном состоянии.

Если в районе проживания водяное давление постоянно скачет, то рекомендуется устанавливать стабилизирующий поплавковый клапан. В таком клапане поршень имеет полую конструкцию со стабилизирующей камерой на конце.

Вода поступает по поршню в стабилизирующую камеру и тем самым уравновешивает давление воды с обеих сторон поршня.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
