Выполняем земляные работы
Очень важно правильно выполнить все земляные работы. Придется вынуть примерно девять кубометров почвы, чтобы построить смотровую яму
Конечно, это не так просто, но вполне осуществимо. Если вы все-таки не уверены в своих силах, либо хотите быстрее добиться результата, стоит прибегнуть к профессиональной помощи строителей.
Запоминайте важные моменты.
- Почву нужно частично оставлять прямо около гаража. Земля вам еще пригодится, потому что потом нужно будет засыпать пространства, оставшиеся после обустройства стенок смотровой ямы.
- Помните, что объем разрыхленного грунта будет превышать объем котлована примерно на четверть.
- Грунт на дне котлована надо обязательно хорошо выровнять, утрамбовать, а затем дополнительно уплотнить щебнем.
- Щебенку нужно насыпать достаточно ровным слоем. Потом начинают уплотнять. Желательно использовать специальную трамбовку, чтобы работа шла быстрее, а результат был лучше.
Сразу же предусмотрите места для хранения инструментов, оборудования и запасных частей. Сделайте в стенах смотровой ямы специальные ниши. Это лучше всего выполнить еще на этапе проведения земляных работ.
Стены и полы в смотровой яме
Стены в смотровой яме обычно делают из кирпича или из монолитного бетона. Дальновидные автолюбители понимают, что бетонная конструкция более прочная, надежная и долговечная. Если говорить о стоимости, то и здесь бетон более экономичен. Можно попробовать сделать работу самостоятельно.
Рассмотрим основную инструкцию.
Сначала выполняется бетонное основание на грунте с уже утрамбованным щебнем. Пол армируют металлической сеткой с арматурой толщиной в 5 мм.
Бетон можно изготовить самостоятельно: понадобится песок, 680 кг, цемент – 300 кг, 120 литров воды, а также 1200 кг щебенки. Щебень нужно брать фракции 5-20.
Стены делайте толщиной в 15 см. Для стен нужен другой бетон: 210 литров воды, 1168 кг щебня, 360 кг цемента и 670 кг песка.
Стены необходимо бетонировать слоями. Обязательно уплотняйте их с помощью узкой лопаты.
Сделайте опалубку из ОСП 12 мм.
Когда вы будете готовиться к возведению стен, желательно уделить время армированию. Так вся конструкция станет гораздо надежнее, устойчивее. Можно взять металлическую сетку вместо арматуры. Сетку надо устанавливать постепенно, полосками, чтобы она не мешала в процессе заливки бетона.
В процессе установки опалубки уже нужно устроит ниши. Потолок ниш сразу армируется для обеспечения устойчивости, стабильности.
Закладными деталями обрамляют смотровую яму по всему периметру. Их нужно сварить из металлических уголков с шириной в 60 см
Крепление производится подходящими по высоте анкерами.
Запомните: обрамление закладными деталями очень важно. Именно оно позволяет укрепить стенки смотровой ямы, а также оно нужно в роли своеобразной страховки
Благодаря такому бортику колеса автомобиля не сумеют соскользнуть внутрь ямы.
Дайте бетону хорошо высохнуть, чтобы не было никаких перемещений потом. Когда выполнен последний ярус, стоит подождать неделю до обратной засыпки грунта.
В процессе обратной засыпки используйте суглинок. Засыпать надо слоями, каждый раз делать хорошую трамбовку.
Есть интересный совет от опытных автолюбителей. Гаражники делают следующим образом: когда проведена обратная засыпка, пол не бетонируют. Вместо этого подсыпают щебенку до нужной высоты. Когда автомобиль выезжает и заезжает, он колесами выполняет хорошую трамбовку грунта в участках пазух.
Технология сооружения смотровой ямы
Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.
Выкапывание котлована
Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.
Разметка котлована внутри гаража Источник parki48.ru
Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.
Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.
Выкапывание котлована (выемка грунта) Источник ok-berta.ru
Вентиляция смотровой ямы
Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.
По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.
Вентиляционная труба внутри смотровой ямы Источник drive2.ru
Обустройство смотровой ямы
Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:
- Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
- Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
- Проводится гидроизоляция всей ямы: пол и стенки.
Гидроизоляция
Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.
Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.
Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом
Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом
Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru
Формирование пола и стен
Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека
Поэтому основное внимание сооружению стенок
Как уже было сказано выше, здесь два варианта:
- использовать кирпичи или блоки;
- возвести монолитную конструкцию.
В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).
Яма из блоков или кирпича Источник drive2.ru
Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.
Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.
Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.
Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru
Особенности подвальной лестницы
Эстетика подвальной лесенки — комбинированная конструкция
Сегодня в загородных домах обустраивают целый цокольный этаж, где помимо бойлерной может быть оборудовано помещение для хранения припасов и домашних заготовок, прачечная, тренажерный зал, сауна и даже бильярдная. Отделанные красивой плиткой или обшитые деревом стены создают впечатление полноценного обжитого пространства, а лестница в подвал под стать общему дизайну добавляет обстановке некогда мрачного помещения определенный шарм (на верхнем фото).
Дело с лестницей в подвал гаража обстоит несколько иначе: здесь о красоте ступеней и перил приходится думать в последнюю очередь, самое главное – надежность крепления конструкции и обеспечение максимально комфортного спуска, поскольку из-за ограниченности пространства уклон конструкции приходится делать довольно крутым.
Однако оборудование погреба в гараже тоже играет немаловажную роль: его можно использовать для хранения продуктовых запасов, в качестве ямы для ремонта машин, а если есть возможность провести туда свет – даже мини-мастерской.
Если позволяет площадь, даже лестница в подвал дает возможность проявить дизайнерские фантазии: кованые перила, изящные ступени, легкий спуск позволят сделать ее стильной деталью интерьера (на фото справа).
Простой поворотный пролет с промежуточной площадкой
Как сделать смотровую яму в гараже
После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.
Из кирпича: пошаговый фотоотчет
Начали копать котлован
Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.
Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.
Выстилаем дно и стенки гидроизоляционной пленкой
Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.
На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.
Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.
Строится смотровая яма в гараже: пол залит бетоном
Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.
Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.
Возводим стенки в плокирпича
На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.
Как сделана нища в яме
Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.
Короб из металла
Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.
Швеллера с двух сторон смотровой ямы в гараже
Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.
Уголок уложен приварены закладные
Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.
Заливка пола в гараже — уровень бетона по верхней кромке уголка
Забетонирована вторая сторона
Особенности изготовления стенок из бетона
При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.
Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.
Пример опалубки для бетонной смотровой ямы в гараже
Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.
Как пришла идея
Перед началом обустройства ямы у меня было два пути: построить как кум — из кирпича, либо уподобиться брату и залить монолитным бетоном. Учитывая, что делать пришлось все в одиночку я выбрал первый вариант.
Кирпич у меня был разного калибра, новый и б/у, оставшийся от остальных этапов стройки. Я прикинул, кирпича должно хватить.
Отходов от изготовления ямы не планировалось вообще. Чернозем, снятый с верхнего слоя, пошел на подсыпку огорода в низких местах, песок я использовал для приготовления бетона и раствора, осколки кирпича пошли на забутовку пустот между стеной и ямой.
«Фитнес» с лопатой в руках
Из нюансов — после разговора с кумом я усвоил основной принцип устройства смотровой ямы: копать вширь нужно с учетом толщины самого кирпича, и чтобы еще осталась полость для последующей заливки.
Как сделать
Сооружение такой лестницы осуществляется в несколько этапов:
- Высыпка грунта под заранее рассчитанным уклоном (чтобы лестница не поплыла, необходимо выдержать насыпь хотя бы несколько месяцев);
- Расчет глубины и высоты ступеней;
- Разметка ступеней по стене с помощью маркера;
- Гидроизоляция грунта полиэтиленом;
- Армирование и формирование каркаса;
- Опалубка;
- Заливка каркаса бетоном;
- Отделка и облицовка.
Также желательно, чтобы уличная лестница в закрытое подвальное помещение была оборудована козырьком, защищающим от сквозняков и осадков, а дверь – тяжелой и утепленной, обеспечивающей максимальную герметичность. Сооружение такой конструкции может негативно сказаться на теплоизоляции, поэтому вход в подвал с улицы приемлем лишь для помещений, используемых в технических целях.
Спуск в помещение подвала со стороны улицы, оборудованный козырьком
Как сделать смотровую яму в гараже
После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков, вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.
Из кирпича: пошаговый фотоотчет
Начали копать котлован
Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.
Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.
Выстилаем дно и стенки гидроизоляционной пленкой
Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.
На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.
Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.
Строится смотровая яма в гараже: пол залит бетоном
Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.
Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.
Возводим стенки в пол кирпича
На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.
Как сделана нища в яме
Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.
Короб из металла
Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.
Швеллера с двух сторон смотровой ямы в гараже
Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.
Уголок уложен приварены закладные
Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.
Заливка пола в гараже — уровень бетона по верхней кромке уголка
Забетонирована вторая сторона
Особенности изготовления стенок из бетона
При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.
Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.
Пример опалубки для бетонной смотровой ямы в гараже
Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.
Из каких материалов делают
Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.
Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки ямы делать из армированного бетона.

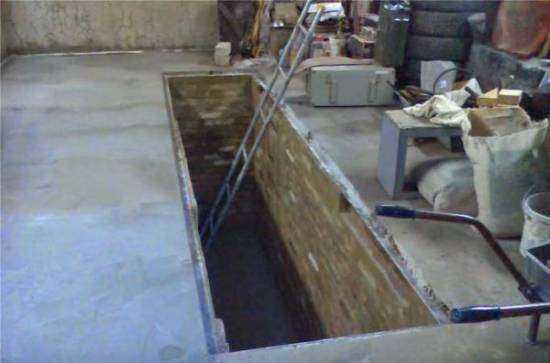

Кирпичная смотровая яма в гараже
Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.
С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.
Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.
Lorik190 › Блог › Как сделать смотровую яму в гараже
Привет ДРУЗЬЯ!Как всегда полазив в ИНЕТЕ, наткнулась на очень хорошую тему, которая многих может заинтересовать.Мне очень приглянулась эта яма., но вот беда…грунтовые воды очень близко, и страшновато делать такую красоту, ))) но если кому то поможет, я буду очень рада)))mainavi.ru/dom/stroitelst…motrovuyu-yamu-v-garazhe/СТРОЙПОРТАЛ
Наличие смотровой ямы в гараже обеспечивает возможность проведения самостоятельного ремонта собственного авто. Сделать ее можно с минимальными познаниями в сфере строительства и наличием подробной инструкции. Используя пошаговый мастер-класс, не составит труда аккуратно и качественно выполнить подготовку и самостоятельное строительство ямы, независимо от размеров и планировки гаража.
Определение оптимальных размеров и формы смотровой ямы
Изготавливается смотровая яма в гараже своими руками после составления плана-проекта объекта. Ее ширина определяется согласно колесной базе авто: должна быть меньше, обеспечивая возможность безопасного заезда машины. Длина должна составлять хотя бы на 1 метр больше, чем длина авто: это позволит удобно работать в яме.
Допускает устройство смотровой ямы наличие небольших ниш. Они могут использоваться для хранения деталей, удобного расположения инструментов. Их не следует делать слишком глубокими. Размеры ниш рекомендуется определять согласно имеющемуся количеству автоинструмента и запчастей.
Выкладка стен и ниш в смотровой яме
После рытья котлована с заранее определенными размерами, следует приступить к укреплению стен, их защите и последующей укладке кирпича. Применение кирпича является оптимальным ввиду простоты работы с ним и легкости закупки. О том, как построить смотровую яму в гараже из наиболее доступного стройматериала, можно узнать в следующей инструкции:
1. Для начала необходимо сделать пол смотровой ямы в гараже: выровнять дно котлована, постелить рубероид (с заплывом на стены примерно в 0,5 м для каждой из них). Бетонирование выполняется маркой М-200, толщина пола должна составить порядка 10 см. Размер длины и ширины пола должен включать сумму толщины двух стен, саму длину/ширину ямы и прибавку в 10 см. После заливки оставить бетон застывать на 4 дня.
2. Вывод стен начинается с укладки 4 рядов и последующей гидроизоляции смотровой ямы с наружной стороны с помощью битумной мастики. Это исключит разрушение стен из-за воздействия влаги от земляного покрова, примыкающего к кирпичу. После выкладки стен нужно засыпать оставшийся отступ от земли к кирпичу.
3. Завершающим этапом работ станет установка металлического обрамления вокруг входа в яму. Оно должно немого выступать над уровнем пола гаражного бокса.
Обрамления ниш должны также выполняться из металлического уголка. Это исключит проседание кирпича или их разрушение.
Особенности устройства вентиляции и выбор лестницы
Качественная вентиляция в смотровой яме гаража предупредит появление плесени и постепенное разрушение стен. Ее можно делать исключительно вытяжной или приточно-вытяжной. В первом случае необходимо при выкладке последних рядов кирпича установить трубу, которая позволит отводить воздух из ямы через бокс гаража вверх (будет подходить к вентиляционной трубе гаража или выводиться сразу на улицу). Во втором случае устанавливается дополнительная труба, которая отводится наружу. Ее конец должен располагаться на расстоянии 15 см от пола.
Изготовить удобную лестницу для смотровой ямы можно из дерева, металлических уголков. Для небольшого блока переставляемая лестница будет намного удобней. На прилагаемых фото можно увидеть и примеры ям, в которых ступени выкладывались из кирпича или бетонировались.
В процессе кладки ниш нужно подвести провод на 36В в изоляционном резиновом шланге. Это позволит подключить свет в яме и удобно проводить освещение авто при ремонте. Желательно при выполнении данных этапов работы пригласить квалифицированного электрика, который поможет правильно определить оптимальное расположение провода и гарантировать его защиту, осуществит его корректное подключение к сети питания.

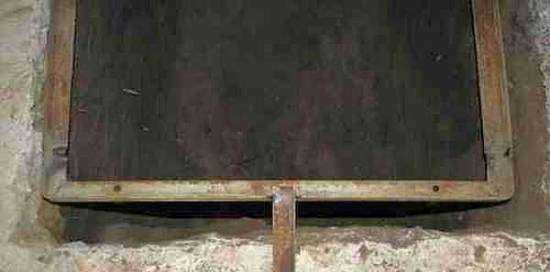

Материалы для крышки
Сразу стоит сказать, что нет каких-либо четко указанных материалов, которые могут использоваться для создания крышки на яму.
Применять можно практически любые достаточно прочные сегменты, а также конструкции в зависимости от наиболее приемлемых инженерных решений. Вполне можно создать секционную конструкцию, состоящую из металлических рам, или набить деревянный щит, состоящий из доски 35 мм толщиной.
Основной сложностью в выборе материала является баланс между легкостью перемещения конструкции и ее прочностью.
Чем больше вы возьмете полотно, тем легче будет поднимать и убирать перекрывающие панели. Разумеется, прочность конструкции также играет большую роль.
Учитывая, что чаще приходится именно убирать и вновь укладывать перекрывающие щиты, чем полагаться на их прочность, специалисты рекомендуют создавать достаточно облегченную конструкцию.
Неплохой вариант щитов можно сделать из деревянных брусьев 4 на 4 см. По длине такие элементы должны соответствовать расстоянию между торцевыми стенами.
Разумеется, размеры самой крышки самым непосредственным образом зависят от установленной уже рамы. Можно просто нарезать подходящие по типу сегменты и уложить их прямо на уголки рамы.
Если вы применяете деревянные конструкции, в обязательном порядке необходимо обработать их антисептическими средствами и покрыть защитным лаком или краской.
Сборку щита можно осуществить при помощи оцинкованных метизов. Для того, чтобы обеспечить наиболее адекватный контакт внешнего края полотна крышки с самой рамой, обычно вся конструкция обшивается пластиковой либо стальной лентой по периметру.
Разумеется, толщина должна обеспечивать свободную, но достаточно плотную укладку щита. Можно снабдить такую конструкцию пола механизированными системами открывания, сдвигать ее в виде шторки или собирать как жалюзи.
Источник
Делаем крышку для смотровой ямы
Пришло время узнать, чем закрыть смотровую яму в гараже. Сейчас мы подробно рассмотрим инструкцию по изготовлению деревянной прочной крышки.
Наша конструкция представляет собой деревянный роллет. Он будет закрываться и открываться разными способами. При этом все делается достаточно быстро, легко, практически без усилий.
Вот схема крышки из деревянных планок, краткий алгоритм работы.
- Нужно несколько отдельных досок одинакового размера и формы. Их соединяют друг с другом тросом, пропуская его через все планки.
- Чтобы роллет складывался, между планками нужны зазоры. На тросик для этого надевают пружинки между досками.
- К одной из крайних досок потом крепятся концы троса.
- Чтобы процесс открывания и закрывания крышки был особенно удобным, можно прикрепить к крайней доске дверную ручку.
Обратите внимание, что все доски должны быть тщательно обработаны составами для защиты от сырости, а также антипиренами, противогрибковыми средствами. Финишную обработку лучше сделать лаком, а не краской
Это надежно, а красота древесины будет хорошо видна.
Трос нужно брать металлический, но с полимерным покрытием. Тогда он будет хорошо защищен от коррозии.
Посмотрите, как должна выглядеть ниша тросового якоря.
Чтобы закрепить концы троса, используйте металлическую пластину для клемм. Взгляните, как якорь фиксируется в ней тросом.
Поскольку с обратной стороны трос все-таки приходится пропускать прямо по ребру доски, его необходимо оградить от перетирания. Используйте для этого простой алюминиевый порожек. Он отлично подойдет. Таким принято закрывать стыки линолеума.
Вот как выглядит готовая крышка для смотровой ямы в гаражном помещении. Здесь уже даже есть дверные ручки для простой эксплуатации.
Можно открывать ямы, если просто тянуть конструкцию на себя, взявшись за ручки.
Интересное решение – скручивать крышку в рулон. Потом ее можно будет моментально закрыть, буквально одним движением.
Также можно в летний период регулярно проветривать смотровую яму, вот таким образом оставив зазоры с двух сторон.
Очевидно, что именно такая крышка для смотровой ямы наиболее удобна, функциональна и надежна. Конечно, можно просто закрывать яму досками или большой сборной крышкой, но это потребует времени, а крышка будет занимать место в гаражном помещении.
