Устройство и принцип работы солнечных панелей
Принцип работы солнечной батареи Первый вопрос, который волнует владельцев частных домов: «Как работает солнечная батарея для электроснабжения?». Давайте разбираться. Принцип функционирования заключается в эффекте полупроводников. Кремний отлично справляется с этой задачей
Однако важно понять, как возникает эффект полупроводников при нагревании панелей
Фотоэлементы являются полупроводниками. А любой полупроводник — это такой тип материала, в атомарной структуре которого либо есть лишние электронные пары, либо их нет. Исходя из этого можно классифицировать полупроводник как материал, состоящий из двух слоев с разной проводимостью. Именно они и выступают в качестве катода (n) и анода (p) при подключении полупроводника (а в нашем случае фотоэлемента) в электрическую цепь.
Затем электроны переходят в цепь и проходя через нагрузку (аккумулятор) накапливают энергию, которая в свою очередь может быть потрачена на освещение, обогрев или работу тех или иных электроприборов.
Принцип работы солнечной электростанции для жилого дома
Разумеется, один фотоэлемент вырабатывает сравнительно небольшое количество энергии, поэтому солнечная батарея для частного дома должна быть многофункциональной. Это модули из множества фотоэлементов, объединенных в общую цепь – панель.
Также важно помнить, как правильно крепить модуль на крышу дома. Размещать панели нужно на хорошо освещенном участке, на балконе, веранде или прилегающей территории
Размещать панели нужно на хорошо освещенном участке, на балконе, веранде или прилегающей территории.
Чтобы лучи падали под углом в 90 градусов (южное направление). А сила тока солнечной системы зависит от интенсивности освещения.
Рассмотрим устройство солнечных батарей. В панели каждый фотоэлемент крепится в своей ячейке, чтобы была возможность легкой замены в случае поломки или выхода из строя отдельных блоков разной мощности. Сама конструкция для защиты от факторов окружающей среды, а также механического или иного физического воздействия покрывается прочной пластмассовой пластиной или каленым защитным стеклом.
Как устроена солнечная батарея
Два слоя кремния с разными физическими свойствами образуют тонкую пластину. Внутренний слой – монокристаллический чистый кремний с р-типом проводимости, который покрыт снаружи слоем кремния «загрязненного». Это может быть, к примеру, примесь фосфора. Он обладает проводимостью n-типа. Тыльная сторона пластины покрыта сплошным металлическим слоем.
В каркасе фотоэлементы закреплены таким образом, чтобы можно было заменить, вышедший из строя. Вся конструкция покрыта закаленным стеклом или пластиком, которые ее защищают от негативного воздействия внешних факторов.
Порядок расчета энергетических показателей
Вычисление рабочих параметров упрощают таблицей Excel. Результат рассчитывается автоматически после внесения исходных данных.
Подготовительные мероприятия
Пример заполнения:
| Столбцы | Значения |
| 1 | Порядковый номер |
| 2 | Наименование подключаемого прибора |
| 3 | Мощность по техническому паспорту |
| 4-27 | В ячейках часовых временных интервалов отмечают периоды включения оборудования, потребление электроэнергии |
| 28, 29 | Суммарные показатели |
Составление спецификации потребителей
Применяют последовательную запись электрических параметров, начиная с цоколя здания. Обходят помещения по часовой стрелке. Вносят сведения об уличном освещении, подключенной технике. Время работы указывают в десятичном формате. Учитывают потребление электроэнергии блоком фотоэлектрических панелей.
Анализ и оптимизация полученных данных
Для применения фотоэлементов как резервного источника питания смещают самые мощные нагрузки в зону действия централизованного снабжения электрической энергией.
Стоимость комплекта и срок окупаемости
Нельзя назвать точные сроки, за которые расходы на систему обеспечения электричеством окупятся. Есть много факторов, которые влияют на это. Но можно выделить несколько важных моментов и рассчитать ориентировочные показатели, которые подойдут в большинстве случаев и помогут оценить выгоду и решить, стоит делать подобную систему или нет:
Если дом не присоединен к централизованным коммуникациям, следует уточнить, в какую сумму обойдется подключение и оформление всей нужной документации. Расходы различаются по регионам и работам, которые надо провести энергоснабжающей организации, они могут составить от 50 до 500 тысяч рублей. По сути, система может окупить себя с первого дня или же на это потребуется пара лет.
Для бесперебойного обеспечения энергией, если подключения к сети нет, проще всего использовать генератор. С ним дом всегда будет с электричеством, даже если неделями стоит пасмурная погода
Он включается только при необходимости, что тоже важно. В таких случаях затраты окупаются в среднем за 5 лет.
Если есть центральная сеть, можно не ставить генератор и питаться от нее, когда вырабатываемой солнечными батареями энергии не хватает
Простое решение, которое позволяет уменьшить расходы на электричество, особенно летом, когда система может обеспечить полную автономность. В таких случаях средний срок окупаемости – 15 лет.
Включение в систему генератора делает ее сложнее, но предотвращает любые проблемы.
Что касается цены комплекта, средний набор из 4 модулей на 300 Вт и всего необходимого к ним стоит от 120 до 200 тысяч или больше, все зависит от производителя комплектующих. Этого достаточно для обеспечения электричеством дома площадью примерно 100 кв.м. Если строение больше или меньше, стоимость меняется, но сроки окупаемости обычно остаются примерно теми же.
Гибкие солнечные батареи

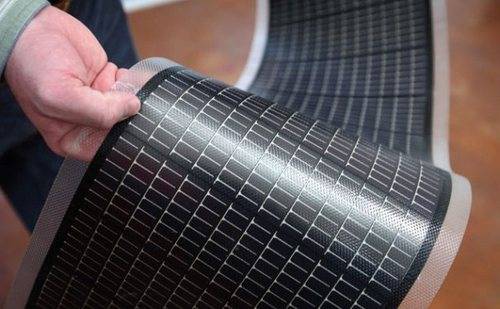

Очень удобными являются гибкие панели, которые легко сворачиваются в рулон, словно обычная бумага. Хотя стоимость их выше, чем твердотельных аналогов, они на рынке заняли свою нишу. В основном они пользуются спросом у туристов и путешественников, которым в условиях отсутствия электрификации необходимо заряжать мобильные гаджеты. Главным производителем гибких батарей, работающих от солнечной энергии, является компания Sun Charger, которая, к слову, недавно обновила свой модельный ряд моделями 34 Вт и 9Вт.
T_3Fq3YnxMk
Первая модель подходит для питания планшетов, сотовых телефонов, видеокамер, цифровых фотоаппаратов, GPS, гелевых аккумуляторов 6 и 12 вольт, т.е. она может в условиях похода обеспечить потребности нескольких человек.
SunCharger SC-9/14 — батарея в сложенном виде

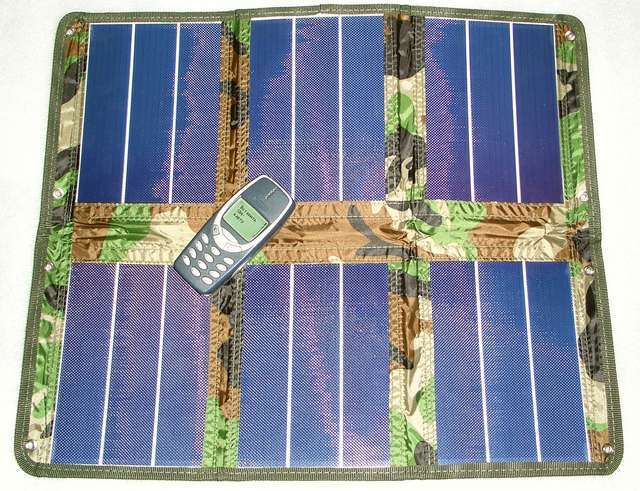

Она же — в раскрытом виде
Особенности батареи: компактная складывающая конструкция, работающая в диапазоне температур от -50 до +70 градусов, вес которой всего 420 граммов, снабжена антибликовым покрытием, встроенным светодиодом, люверсами для крепления. Выходной разъем круглый (5.5 мм / 2.1 мм.).
Характеристики электрические: рабочее выходное напряжение 13,5 В (стандартное 12В), без нагрузки – 19В; рабочий выходной ток – 0,65 А; габариты в сложенном и развернутом виде — 20.5х15х3 см и 50х41.5х0.4 см; мощность выходная – 8,6 Вт.
Выходной разъём SunCharger SC-9/14
Вторая модель SunCharger SC-34/18 на сегодняшний день является в линейке гибких солнечных батарей самой мощной. Разработана она специально для универсальных накопителей (ноутбуков), имеющих на входе зарядки, как правило, 17-19 вольт. Максимальная мощность – 18В. К накопителям она подключается напрямую, что обеспечивает идеальное согласование. Понятно, что для менее «прожорливых» накопителей она также подходит, в том числе для двенадцати вольтовых свинцовых аккумуляторов, используемых в автомобилях.
Солнечная батарея выдает 18 В в точке своей максимальной мощности и напрямую подключается к этим накопителям. Таким образом, она «идеально» с ними согласована.
Естественно, эта батарея подходит и для зарядки менее прожорливых потребителей. Как известно, мощности мало не бывает. А также спокойно заряжает 12 В свинцовые аккумуляторы, в том числе, и автомобильные (через несколько часов зарядки уже можно завести машину). Толщина ее 4 см (т.е. стала чуть больше), но получилась батарея даже немного компактнее, чем обычные батареи на 12 В.
Солнечная гибкая батарея (модель SunCharger SC-34/18)
Достигнуто это за счет более тонкой ткани, используемой в ее производстве и ламинированных фотоэлементов большей площади.
Эта же батарея в раскрытом виде
Помимо особенностей, характерных для предыдущей модели, здесь имеются на выходе помимо круглого разъема, еще «мама» и «папа».
Электрические характеристики: мощность выходная, как понятно из маркировки, 34 Вт; рабочий выходной ток – 1.9 А; габариты 40х18х4 см (в сложенном виде) и 40х18х4 см (в раскрытом). Напряжение на выходе – 18 В и 26 В (без нагрузки). Вес, конечно, намного больше – 1,7 кг.
Фотоэлементы
На мощность, ампераж, выдаваемый вольтаж влияет количество фотоэлементов в солнечных батареях. Сейчас существуют общие принятые стандарты, которые соблюдают все производители. К примеру, в производстве чаще всего используются 6-дюймовые пластины, их можно назвать самыми мощными и функциональными. Размер таких пластин составляет 156х156, как вы понимаете, они квадратные. Интересная статья: бестопливные генераторы или как нас нагло обманывают.
Как правило, именно такие пластины используются на больших солнечных электрических станциях. В домашних условиях их устанавливать проблематично, поэтому производители выпускают другие формы и размеры, которые можно закрепить на крыше дома или в саду.
Монтаж солнечной батареи
Начать изготовление станции нужно с разработки проекта.
На этом этапе учитываются следующие факторы:
— место установки модулей;
— расчёт угла наклона конструкции;
— если предполагается использовать кровлю под установку, просчитать несущую способность кровельного каркаса, стен и фундамента;
— отдельное помещение или уголок в доме под аккумуляторы.
После приобретения необходимого оборудования и фотоэлементов выполняется монтаж.
• Каркас собирается из алюминиевого уголка шириной 35 мм. Объем ячейки должен соответствовать размерам необходимого количества фотоэлементов (835х690 мм).
• В заготовленной раме из алюминия сделать отверстия для метизов.
• Внутреннюю часть уголка обработать герметиком в два слоя.
• В раму уложить лист из оргстекла, поликарбоната, плексигласа или другого материала. Уплотнить соединения рамы и листа путём лёгкого прижима поверхностей по периметру. Оставить на открытом воздухе до полного высыхания.
• Зафиксировать стекло десятью метизами в отверстия, размещённые по углам и сторонам рамки.
• Перед креплением фотоэлементов очистить поверхность от пыли.
• Припаять проводник к плитке, предварительно протерев контакты спиртом и уложив на них флюс. Во время работы с кристаллом нужно избегать давления на него. Хрупкая структура может разрушиться.
• Уложить по всей длине контакта шину и медленно провести по ней горячим паяльником.
• Перевернуть пластины и выполнить пайку аналогичным образом.
• Выложить фотоэлементы на оргстекло в рамке, зафиксировать их с помощью монтажной ленты. Раскладку легче выполнить после разметки. Для крепления рекомендуется использовать силиконовый клей, который наносится точечным способом. Одной капли на плитку достаточно.
• Располагать кристаллы с соблюдением зазора 3-5 мм, чтобы избежать деформирования поверхности при нагревании.
• Выполнить соединение проводников по краям фотоэлементов с общими шинами.
• Специальным прибором протестировать качество пайки.
• Герметизировать панель, нанеся герметик между плитками
Осторожно придавить их пальцами, чтобы края плотно прилегли к стеклу и промазать герметиком края рамки
• С боковой стороны каркаса установить соединительный разъем, к которому подключить диоды Шоттки.
• Закрыть рамку защитным стеклом. Уплотнить все соединения для предотвращения попадания внутрь влаги.
• Лицевую сторону панели обработать лаком.
• Закрепить панель на кровлю или другое место, расположенное на солнечной стороне.
Этапы монтажных работ

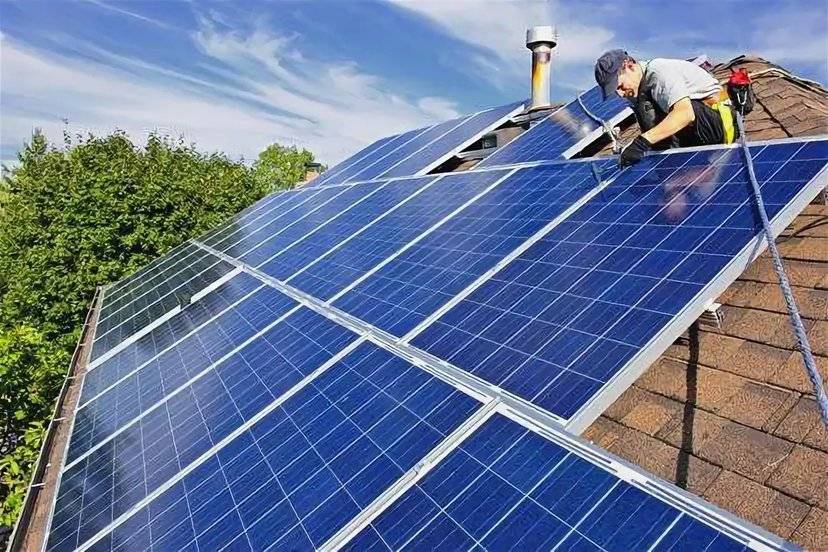

Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:
На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.
После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля. Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства. Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.
Полный обзор монтажных работ
Установка креплений на крыше
Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности. Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75
Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем
Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов
Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.
Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать
Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу)
Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу)
Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха
Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу). Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха
Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома)
Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома
Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.
Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:
Как правильно установить конструкцию на столбах
Крепление панелей на стене
Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!
Также читают:
- Как меньше платить за свет легально
- Как выбрать солнечные батареи для дома
- Как сделать светодиодный прожектор своими руками
- Схемы подключения солнечных батарей
Установка солнечных батарей
Если конструкции будут использоваться для электрообеспечения жилых пространств, то место установки следует выбирать тщательно. Если панели будут загорожены высотными зданиями или деревьями, то трудно будет получить необходимую энергию. Их необходимо разместить там, где поток солнечных лучей максимален, то есть на южную сторону. Конструкцию лучше установить под наклоном, угол которого равен географической широте месторасположения системы.
Солнечные панели должны размещаться таким образом, чтобы хозяин имел возможность периодически очищать поверхность от пыли и грязи или снега, поскольку это приводит к более низкой способности выработки энергии.
Преимущества и недостатки
Солнечные батареи, так же как другие устройства обладают своими достоинствами и недостатками. К несомненным плюсам этих систем можно отнести следующие:
- Возможность автономной работы позволяет организовать питание объектов, электронных устройств и освещения, удаленных на значительное расстояние от стационарных электрических сетей.
- Значительная экономия денежных средств в процессе эксплуатации. Солнечный свет, превращающийся в электроэнергию, ничего не стоит и не требует дополнительных расходов. Платить приходится лишь за инверторы и аккумуляторные батареи, требующие периодической замены. И даже в этом случае солнечные панели окупятся примерно за 10 лет при среднем гарантийном сроке службы в 25-30 лет. При соблюдении всех правил эксплуатации, батареи смогут прослужить еще дольше.
- По сравнению с обычными электростанциями, потребляющими топливо и загрязняющими окружающую среду, схема работы солнечных панелей отличается экологической чистотой и отсутствием шума.
Тем не менее, данные устройства обладают и серьезными недостатками, которые следует заранее учитывать в предварительных расчетах:
- Высокая стоимость не только панелей, но и дополнительных компонентов – инверторов, контроллеров, аккумуляторных батарей.
- Окупаемость наступает слишком долго. Деньги в течение длительного времени оказываются извлеченными из оборота.
- Солнечные системы с фотоэлектрическими элементами требуют очень много места. Довольно часто для этих целей приходится задействовать не только всю крышу, но и стены здания, серьезно нарушая проектные дизайнерские решения. Дополнительное место необходимо аккумуляторным батареям с большой емкостью, которые в отдельных случаях могут занять целое помещение.
- Процесс вырабатывания электроэнергии происходит неравномерно, в зависимости от времени суток. Этот недостаток компенсируется аккумуляторными батареями, которые днем накапливают электроэнергию, а ночью отдают ее потребителям.
Сколько нужно солнечных батарей для дома и дачи?
Здесь все просто. Покупателю не нужно заниматься сложным расчетом мощности солнечной станции и подбирать для нее батареи. Эту работу уже проделали специалисты компаний, выпускающих и продающих данное оборудование.
Потребителю остается лишь выбрать из предложенного ряда готовый комплект, исходя из своих потребностей. В качестве примера рассмотрим несколько стандартных вариантов, которые представлены на сайтах продавцов (актуально на 2016 год).
Гелиостанция, построенная на одной панели мощностью 250 Ватт, рассчитана на энергоснабжение потребителей, перечисленных в таблице №1.
Таблица №1 Набор потребителей для солнечной станции мощностью 250 Ватт
Ее ориентировочная цена складывается из стоимости устройств, указанных в таблице №2.
Таблица №2 Стоимость оборудования для 250-ти ваттной станции
Солнечная станция мощностью 500 Ватт способна обеспечить электричеством набор бытовых приборов, указанный в таблице №3.
Таблица №3 Энергетический потенциал гелиостанции мощностью 500 Ватт
Ее ориентировочную стоимость (с разбивкой по видам и моделям оборудования) вы найдете в таблице №4.
Таблица №4
Гелиостанция на 1000 Ватт способна питать током не только экономные светодиодные лампочки, телевизор, ноутбук и спутниковую антенну. Одновременно с ними она «потянет» микроволновку, водяной насос или мощную электроплиту (таблица №5).
Таблица №5
Основа данной гелиостанции — 4 солнечные панели мощностью по 250 Ватт каждая. За весь комплект оборудования (без стоимости монтажа, соединительных муфт и кабеля) нужно заплатить сумму, указанную в таблице №6
Таблица №6 Ориентировочная стоимость оборудования гелиостанции мощностью в 1 КВт
Изучая представленные комплекты оборудования, нетрудно заметить, что стоимость инвертора сравнима с ценой солнечной батареи. Поэтому некоторые владельцы солнечных станций предпочитают обходиться без инверторного преобразователя. Они покупают для своего дома бытовые приборы, работающие от постоянного тока напряжением 12 Вольт. Помимо высокой цены инвертор при работе потребляет около 10% энергии, получаемой от солнечной батареи. Поэтому его исключение из цепочки оборудования дает неплохую экономию.
Преобразование солнечной энергии
Чтобы понять, как работают солнечные батареи, нужно знать устройство и принцип работы. Непосредственное превращение солнечной энергии в электрический ток происходит внутри фотоэлементов, соединенных последовательно между собой. Основой каждого из них служат кристаллы кремния, широко распространенные в природе в виде различных соединений. Более всего известен обычный песок, который является оксидом кремния. По аналогии, кристаллический кремний представляет собой крупную песчинку, выращенную искусственным путем.
Готовые кристаллы получаются в форме кубиков, после чего они разрезаются на тонкие пластины, толщиной 200 микрон. На одну сторону такой пластинки наносится слой бора, а на другую – слой фосфора. На границе кремния и бора присутствует избыточное количество электронов, а со стороны фосфора их, наоборот, не хватает. Место стыковки с такими физическими свойствами называется р-п переходом.
Принцип действия солнечной батареи заключается в следующем. Когда солнечный свет попадает на фотоэлементы, его фотоны начинают бомбардировать поверхность. Излишки электронов выбиваются, после чего начинается их движение туда, где их не хватает, то есть, в сторону дырок. В этот момент и происходит возникновение электрического тока, представляющего собой упорядоченное движение электронов. Сбор электричества производится по металлическим дорожкам, подведенным к каждому фотоэлементу.
Отдельно взятый фотоэлемент обладает незначительной мощностью. Его напряжение находится в пределах 0,5 В. Для получения более высокого выходного напряжения в 18 вольт, элементы в количестве 36 единиц соединяются последовательно в общую батарею. Полученного напряжения вполне достаточно аккумулятору на 12 вольт. Данные параметры взяты по максимуму, на практике же заявленные показатели будут ниже. Все зависит от того, как устроена солнечная батарея.
Готовая батарея в сборе устанавливается на подложку, сверху накрывается стеклом, после чего все швы и стыки герметизируются. Сами батареи также могут соединяться между собой последовательно или параллельно. В результате, получаются небольшие солнечные электростанции, широко используемые на дачах и в частных домах. Единственным условием является чистая поверхность и наличие яркого солнечного света.
