Что такое станок для производства шлакоблоков, можно ли его сделать своими руками?

Весь процесс проведения работ за 4 шага

Производить шлакоблоки своими руками желательно не под открытым небом, как это делают мастера на видео расположенных выше, а лучше это делать в помещении с ровным полом и хорошей вентиляцией.

Вот как можно сделать в домашних условиях хороший, качественный шлакоблок:

  • Шаг 1. В форму кладется с горкой раствор, на 3-5 секунд включается вибратор и раствор осаживается. Если его мало – нужно доложить, вставить прижим и снова включить вибратор. Как только прижим осядет на ограничители – формирование завершено.
  • Шаг 2. Виброформа снова включается на 5-10 секунд, после чего форма снимается – не выключая машину.
  • Шаг 3. От пяти до семи дней блоки нужно будет сушить. А их полное затвердевание происходит в течении месяца, при высокой влажности и в тепле.
  • Шаг 4. Уже через день блоки можно аккуратно переносить – они не сломаются, однако класть вместе их нужно через неделю. А вот если в блоки добавлялся пластификатор, то через 6-8 часов их можно убирать с площадки и складировать.

Хранятся готовые шлакоблоки в так называемых пирамидальных штабелях, сразу по сотне и с небольшими промежутками между друг дружкой – чтобы хорошо просыхали бока. Пару месяцев просушки – и можно строить новую баню!

Какой лучше использовать станок для блоков

Перед застройщиками, которые решили самостоятельно изготавливать шлакобетонные блоки для возведения стен, возникает вопрос выбора оборудования. Не всегда имеется возможность арендовать станок для производства строительных блоков, особенно в небольших населенных пунктах. Многие принимают решение изготовить оборудование своими силами. В зависимости от финансовых возможностей, можно остановиться на следующих вариантах:

  • простейшей конструкции, позволяющей в домашних условиях изготавливать стеновые блоки при минимальных затратах;
  • модернизированном варианте агрегата, укомплектованном устройством уплотнения и дополнительными механизмами.

Сложно дать однозначный ответ, какой станок для производства блоков предпочтительнее применять. Все зависит от количества блоков, которые необходимо изготовить и возможностей финансирования. Остановимся на особенностях каждого агрегата.

Станок для блоков упрощенной конструкции

Для изготовления шлакоблоков своими силами в уменьшенном количестве необязательно изготавливать механизированный агрегат, использовать вибратор, а также дополнительные механизмы. Процесс изготовления по упрощенной технологии может осуществляться в специальных формах.

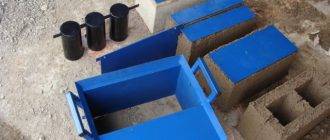

Станок для блоков упрощенной конструкции

Порядок действий:

  • Соберите формы и обмажьте их внутреннюю поверхность отработанным маслом.
  • Залейте в разборные формы шлакоблочную смесь.
  • Оставьте на 3–4 часа до застывания раствора.
  • Разберите емкости и аккуратно извлеките блоки.
  • Обеспечьте возможность высыхания в закрытом помещении.

При необходимости изготовления полой продукции, для формирования полостей целесообразно использовать обычные бутылки от напитков. Упрощенный станок для производства блоков, представляющий собой емкость необходимого размера из древесины или стали, можно изготовить при минимальном объеме затрат.

Модернизированный станок для производства строительных блоков

При увеличенной потребности в шлакоблоках для строительства большого здания можно изготовить более сложный станок для производства блоков, укомплектованный специальными устройствами:

  • вибрационным механизмом. В качестве вибродвигателя применяется электрический мотор, на приводном валу которому расположен эксцентрик. Мощность привода зависит от размера формы, массы шлакобетонного раствора и составляет 0,5–1,5 кВт. Под воздействием вибрации происходит уплотнение шлакобетонного массива, равномерное распределение материала по всему пространству формы, а также удаление воздушных включений. В результате уплотнения повышается удельный вес и прочность шлакоблочной продукции;
  • подъемным приспособлением. Оно предназначено для ускоренного извлечения готовой продукции из формовочных емкостей. Существует множество конструктивных решений, позволяющих ускорить и облегчить выемку блоков. В наиболее простом варианте достаточно приварить рукоятки произвольной формы к формовочной емкости, потянув за которые можно извлечь затвердевший блок. Используя готовые чертежи, можно самостоятельно собрать рычажный механизм из подручных материалов.

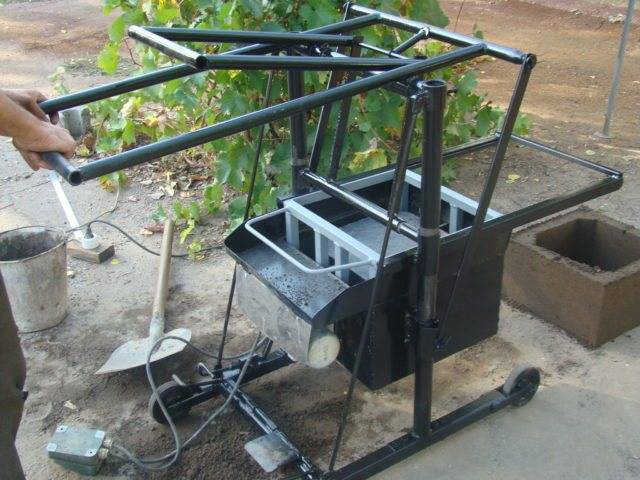

Модернизированный станок для производства строительных блоков

Применяемая в этом агрегате форма должна соответствовать размерам шлакоблока, который планируется изготовить. В большинстве случаев изготавливаются изделия стандартных габаритов – 0,4х0,2х0,2 м. Формовочная емкость должна иметь увеличенную на 4м5 см высоту, чтобы заформованный блок после уплотнения имел требуемые размеры. Для имитации полостей к днищу емкости можно приварить обрезки труб необходимого диаметра.

Классификация вибростанков

Данный подвид строительного оборудования массовому потребителю практически незнаком, но вибропрессы изготовляются многими отечественными фирмами. Единого стандарта, касающегося принципов расчета конструкции, здесь нет, но классификация таких агрегатов существует, пускай даже условная. Вибростанки разделяются по следующим признакам:

  • по способу управления (от ручных до полностью автоматизированных);
  • по количеству производимых блоков за один рабочий цикл;
  • по типу производимой продукции (пустотелой/монолитной);
  • по степени удобства и практичности в эксплуатации.

С точки зрения последнего фактора вибропрессы промышленного производства подразделяются на три подкласса. Наиболее простое и конструктивно примитивное оборудование предполагает в основном ручной труд, с его помощью можно производить один шлакоблок за рабочий цикл. Такая производительность относительно невысокая, потому что за рабочую смену вы сможете сделать лишь 50 строительных блоков.

Самой важной частью станка является форма

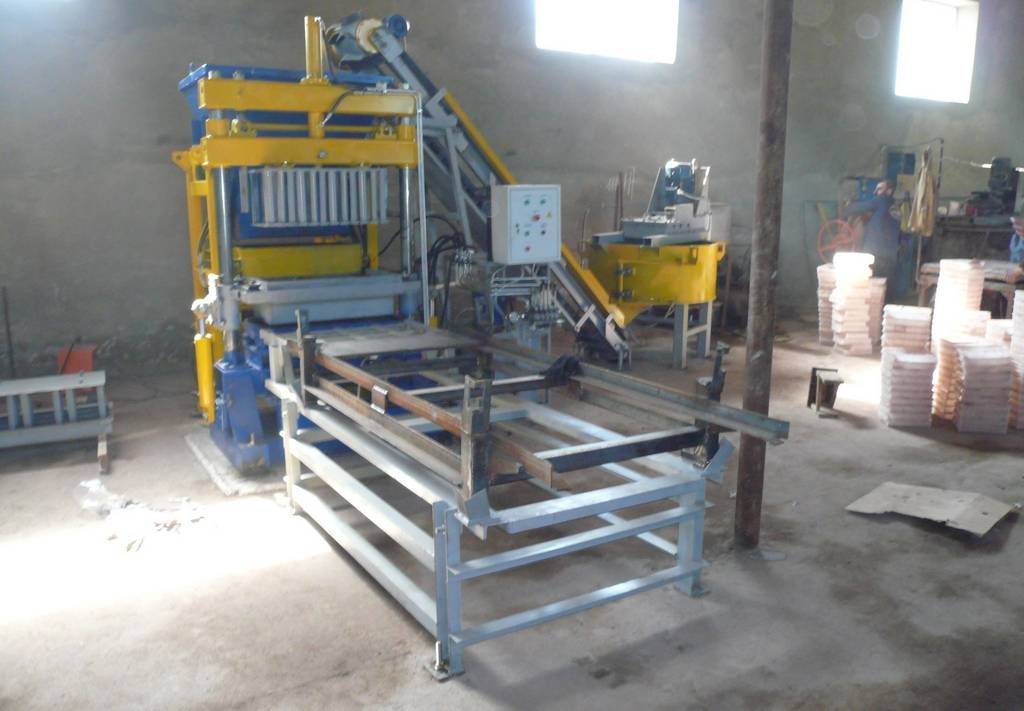

Профессиональный вибростанок для блоков может производить более трех единиц готовой продукции за цикл. Будучи оснащенным множеством дополнительных устройств и приспособлений, высокопроизводительный вибростанок существенно облегчает рабочий процесс, предполагая использование минимальных объемов ручного труда.

Стоимость таких устройств может сильно разниться, ведь они ориентированы на разные категории потребителей. Станки бюджетной категории отличаются настолько простой конструкцией, что некоторые специалисты предпочитают делать такие агрегаты самостоятельно. При этом технические характеристики самодельных вибростанков по важным эксплуатационным характеристикам не уступают заводским.

https://youtube.com/watch?v=ORyVfoqKrg4

Что такое вибропресс

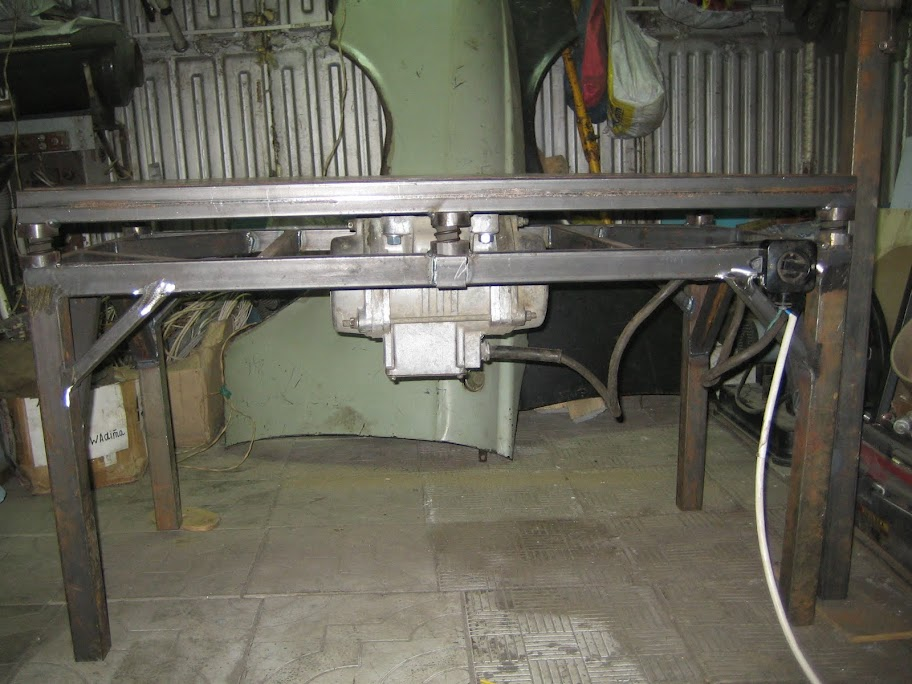

Грубо говоря, вибропресс — это мощный стол, столешница которого подвешена на пружинах или другим способом. Вибрация столешницы происходит за счет смещения центра тяжести в эксцентрике, который прикреплен к выходному валу электродвигателя.

Есть несколько видов подвешивания виброплиты — пружинная подвеска, на резиновых подушках, но тросах. Прочная станина должна надежно и устойчиво стоять на земле, в то время, как виброплита уплотняет шлакобетонную смесь. В станках, изготовленных промышленным способом, балансир со смещенным центром тяжести установлен непосредственно под виброплитой, и жестко к ней крепится. Самодельные вибростолы используют разные схемы привода балансира, но в основном, это ременной привод, причем такая конструкция надежностью и качеством изготовления шлакоблока.

Последовательность изготовления шлакоблоков

Сама процедура формирования шлакоблоков достаточно проста. Наловчившись, вы будете тратить на один цикл производства шлакоблоков не более минуты (без учета времени на приготовление строительного раствора и других непроизводственных потерь).

Последовательность операций следующая:

  • смазываем форму машинным маслом (только не отработкой!) или другим жидким смазочным материалом;
  • укладываем в форму строительный раствор;

прижимаем смесь прессом и включаем мотор на 5-10 секунд;
поскольку под воздействием вибрации и пресса смесь дает некоторую усадку, добавляем раствор и повторяем процедуру

Здесь важно не переусердствовать: шлакоблоки должны иметь одинаковую высоту, но если вы добавите смеси больше, чем нужно, снятие излишков превратится в трудную, ненужную задачу. Со временем вы научитесь дозировать раствор на самодельном шлакоблочном агрегате в необходимых объемах;
поднимаем форму, оставляя изготовленное готовое изделие на месте, если используется вибростанок, именуемый в народе «несушкой», или переносим готовое изделие на место постоянного хранения.

Как видим, самостоятельное изготовление строительных блоков – процедура несложная, если учесть, что при этом, в качестве наполнителя для шлакоблоков можно использовать строительный бой, образующийся на месте ведения строительства.

Никто не мешает использовать при изготовлении шлакоблоков и другой блочной продукции готовые агрегаты, производимые серийно промышленным способом. Как уже отмечалось, если отсутствуют возможности приобрести новый станок, возможен альтернативный вариант – приобретение подержанного. В этом случае вибростанок для производства блоков будет стоить не намного дороже, чем самостоятельное изготовление – 4000-10000 рублей, в зависимости от состояния агрегата.

Originally posted 2016-11-29 09:42:53.

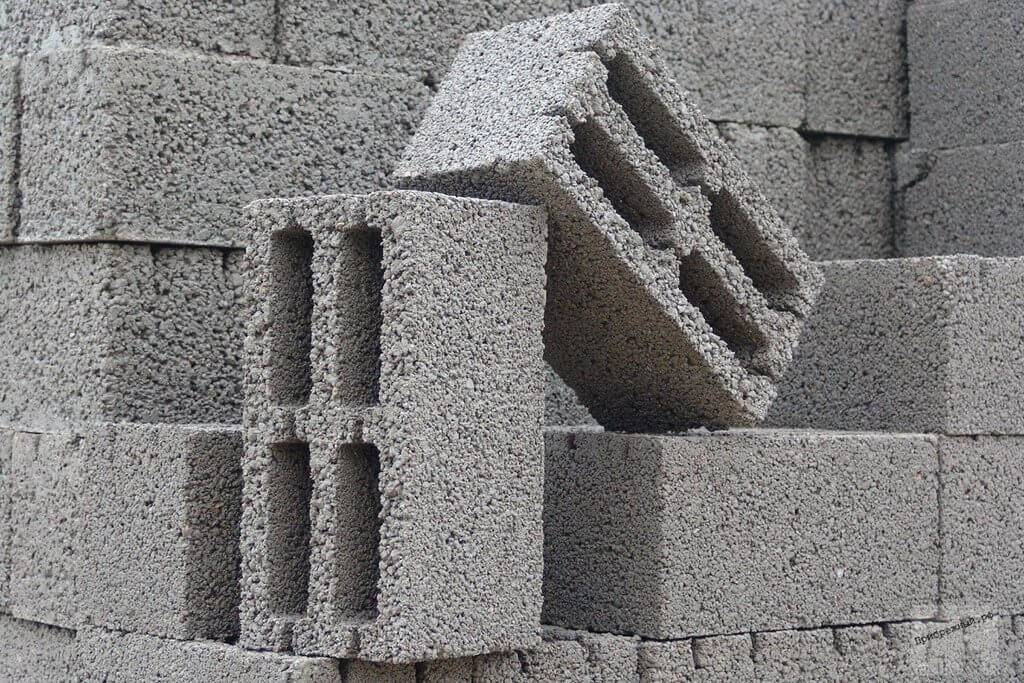

Виды бетонных блоков для строительства

Несмотря на то что в строительной сфере для возведения зданий часто применяется кирпич, ему сложно конкурировать с блочными стройматериалами, изготовленными из бетона. Для постройки дома легко подобрать блоки, которые отличаются:

  • увеличенными габаритами;
  • уменьшенным весом;
  • используемым наполнителем;
  • технологией производства.

Технология изготовления блочной продукции предусматривает применение следующего заполнителя:

  • керамзита;
  • опилок;
  • шлаков;
  • кирпичного боя;
  • отсева.

Блоки из керамзита

Стеновые материалы блочного типа делятся на следующие виды:

  • керамзитобетонные блоки;
  • арболитовые изделия;
  • пенобетонные стройматериалы;
  • газобетонную продукцию;
  • шлакоблоки.

Использование шлакоблоков, стоимость которых ниже чем других блочных стройматериалов снижает объем затрат на возведение здания. Изготовление шлакоблоков своими силами осуществить несложно в домашних условиях, используя станок для производства блоков. Рассмотрим характеристики шлакоблочного стройматериала.

Чем лучше наполнить формы?

Если вы налаживаете производство шлакоблоков в домашних условиях, знайте – нет универсального состава, каждый мастер подбирает свою, уникальную рецептуру, которая больше подходит для конкретной бани и которая зависит от уже имеющегося шлака. Но стандартная рецептура шлакоблока такая: 7 частей шлака, 2 части песка и 2 части гравия, 1,5 части хорошего цемента (марка от М400) и от полутора до 3-х частей воды. Принятые размеры шлакоблока – 39х19х20 см, но используются в частном строительстве и габариты 40х20х20 см.

Кроме самого шлака наполнителем для таких блоков берут золу, другие отходы горения угля, гравий, обработанные опилки, перлит, отсев камня и гранита, гипс, кирпичный бой и им подобные. Для большей пластичности блоков еще добавляется пластификатор – это 5 грамм на один блок, при вибролитье. Для чего? Именно это вещество значительно повышает прочность блока, его морозостойкость и водонепроницаемость, избавляет от трещин.

Особенно тщательно нужно отмерять количество воды: блоки не должны растекаться во время снятия. Можно провести такой тест: если при падении на землю раствор рассыпается, но в кулаке соединяется – это то, что надо. К слову, бетон для строительства небольшой бани приготовить можно и вручную, но для более серьезного строения лучше изначально обзавестись электрической бетономешалкой, рассчитанной на объем 0,2-0,5 кубических метров.

Технология изготовления керамзитобетонных блоков

Сократить временные потери и снизить трудозатраты позволит бетономешалка – стандартное оборудование в арсенале строителя. При дефиците времени проблема решается использованием вибростанка, несложную модель такого станка можно изготовить самостоятельно.

https://youtube.com/watch?v=Z7Z3LZXAxow

Для этого достаточно к форме приделать маломощный, но высокооборотистый электромотор, превращаемый при помощи эксцентрика в полноценный вибратор. Колебания матрицы заставляют смесь распределяться в форме максимально плотно и равномерно, улучшая прочностные характеристики готовых изделий. Максимальной производительностью обладают вибропрессы, изготовленные в заводских условиях: профессиональные станки оснащаются дополнительным оборудованием, позволяющим автоматизировать процесс, исключив тяжелый ручной труд. Но и стоят такие вибропрессовочные станки немало.

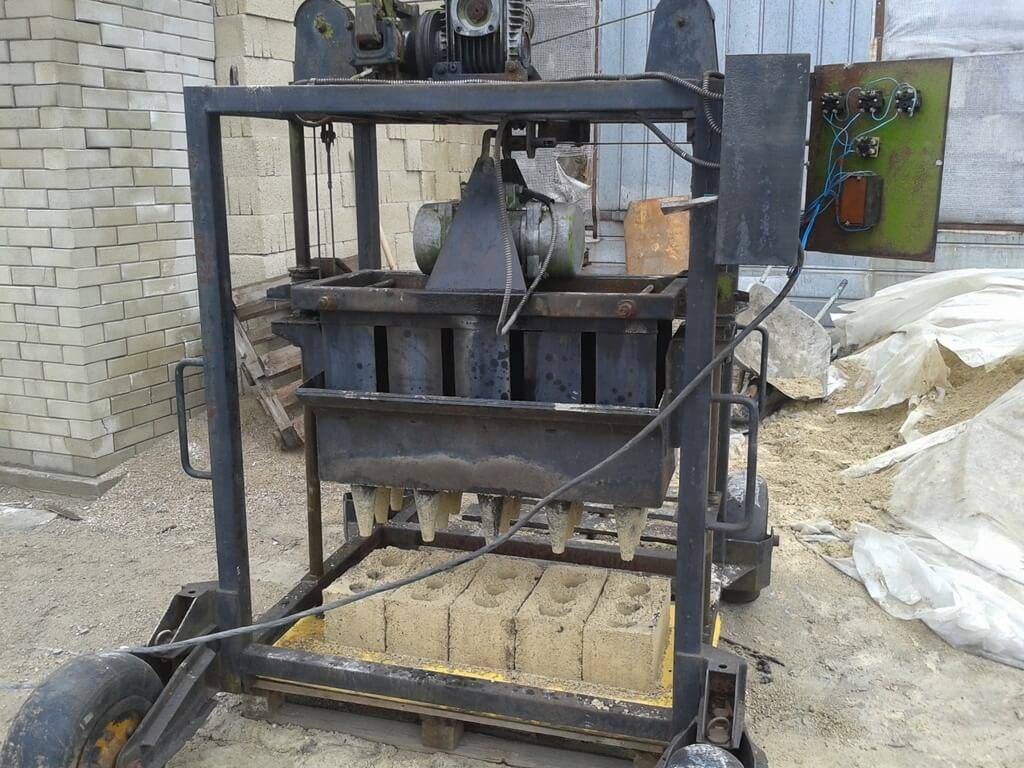

Самодельный станок для изготовления блоков

Это устройство даст возможность получать более надежные строительные материалы, а также ускорить сам процесс производства. Сборка его не обещает особых трудностей при изготовлении, однако такое оборудование будет в состоянии поспорить даже с заводскими аналогами.

Самый элементарный вариант вибропрессовочного станка состоит из матрицы, ручного пресса и вибратора. Чтобы минимизировать физические нагрузки, «давилку» легко усовершенствовать — применить рычажную систему.

Материалы, инструменты

Чтобы собрать станок для изготовления блоков, необходимо подготовить и/или приобрести:

  • листовой металл, минимальная толщина — 3 мм;
  • трубы для пустот, диаметр — от 8 до 10 мм;
  • швеллера, полосы металла (3 мм);
  • электродвигатель (до 1 кВт);
  • болгарку, диск для металла;
  • сварочный аппарат;
  • слесарный инструмент;
  • тиски;
  • шплинты;
  • крепеж: болты, гайки, шайбы.

Размеры и форму матрицы выбирают самостоятельно, так как эти параметры зависят лишь от масштабов производства блоков.

Как делают оборудование?

Изготовление самодельного вибропрессовочного станка происходит по такому сценарию:

  1. Из листового металла болгаркой вырезают заготовки для стенок формы, а также для внутренних перегородок. К высоте прибавляют лишние 50 мм, они будут необходимы для трамбовки бетона.
  2. Трубу режут на такое количество отрезков, сколько необходимо для пустот всех кирпичей, изготавливаемых одновременно. Каждый из них должен иметь по три отверстия. Длина каждого элемента меньше высоты матрицы: разница составляет 3-5 мм.
  3. Цилиндрические отрезки превращают в конусные. Трубы сначала разрезают до середины, затем обжимают заготовки в тисках. Теперь черед сварочных работ: это соединение сторон обжатых труб, глухое заваривание элементов с двух сторон.
  4. Следующий шаг — соединение каждых трех заготовок металлическими пластинами. Затем добавляют с обоих краев «трубчатого» ряда по пластине для крепления к стенкам. В них делают отверстия для фиксации к проушинам.
  5. Посередине каждого отсека делают пропилы. С внешней стороны формы приваривают проушины. Они дают возможность временного крепления труб для получения пустот. В этом случае, убрав цилиндры, можно делать полнотелые шлакобетонные блоки.
  6. Сваркой снаружи длинной (либо поперечной, это зависит от размеров станка) стенки приваривают четыре болта для фиксации электродвигателя-вибратора. Сверху приваривают металлический фартук, а по краям — лопасти.
  7. Из толстой пластины делают пресс с ручками и отверстиями для труб-ограничителей. Диаметр их немного больше, чем у труб: пресс должен опускаться вглубь матрицы на 50-60 мм, но не более.
  8. Монтируют двигатель. На вал приваривают эксцентрики. Это болты, которые фиксируют параллельно валу, оставляя место для гаек. Оси крепежей должны совпадать. На болты накручивают гайки, они дадут возможность изменять силу и частоту вибрации.
  9. Станок чистят, полируют, грунтуют, сушат, потом окрашивают. Последние необходимые операции — шплинтование (стопорение) резьбовых соединений, заземление электрической части.

Производительность

Этот агрегат не сможет гарантировать больших объемов продукции, однако и цели такой в домашнем хозяйстве обычно не ставят. Говорят, что работая вдвоем с матрицей на несколько шлакобетонных блоков, за день можно изготовить десятки камней. Тут цифры очень разнятся, поэтому приводить их в качестве примера не имеет смысла.

Выбираем шлакоблочный станок

Для начала определимся, какую установку нам необходимо сделать. Есть несколько типов самодельных станков: на один шлакоблок и несколько штук сразу. Для домашнего строительства (сарай, гараж, летняя кухня) достаточно будет оборудования для изготовления одного блока за один заход. Они делаются достаточно быстро и за 1 день можно без проблем изготовить до 50 шлакоблоков. Если же речь идет о частном бизнесе или строительстве большого дома, есть смысл сделать шлакоблочный станок сразу на 3-4 блока.

Теперь поговорим о конструкции станка. Вы, наверное, уже видели некоторые модели, где форма находится отдельно от виброустановки, а сверху есть еще мощный пресс, который уплотняет всю смесь за несколько подходов. В такой конструкции есть свои преимущества, но она дорогостоящая и делать ее долго. Мы создадим простую машину для изготовления шлакоблока, которая будет оказывать такое же воздействие на смесь, но состоит только из формы с электродвигателем. От пневматических и гидравлических прессов сразу откажемся – они не вписываются в наш бюджет и не соответствуют критерию «дешево и сердито».

Конструкция вибростанка для производства блоков Сибирь

Установка состоит из металлического сваренного неразборного корпуса (матрицы), встроенных пустотообразователей, вибродвигателя и крышки (пуансона). После того, как вы засыпали раствор в матрицу, его накрывают крышкой и запускают двигатель. Шлакопесчаная смесь уплотняется в течение 50-70 секунд, после чего готовый, но сырой блок извлекается.

Обращаем внимание, что основание, на которое устанавливается СИБИРЬ, должно быть ровным и без посторонних рпедметов, так вы добъётесь максимального качества шлакоблока, сделанного своими руками. Лучше подготовить место заранее, очистив его от мусора, пыли, выступающих фрагментов

Как делать шлакоблоки?

Приготовить раствор можно по рекомендациям, которые были приведены в начале статьи. Однако большой необходимости у мастеров, которые знакомы со смесью не понаслышке, в строгом следовании рецепту нет. Модифицировать его можно, исходя из собственного опыта, предпочтений.

Главное условие для получения оптимальной смеси — обеспечение необходимой вязкости. Ее легко определить: тот раствор, который в комке хорошо держит форму, уже считается подходящим. В этом случае единственная возможность изготовить качественный раствор — использование бетономешалки. Она позволит получить однородную смесь даже при наличии таких крупнофракционных наполнителей.

Перед заливкой форму также обязательно смазывают машинным маслом. Залив раствор, на него надавливают прессом. В это же время включают оборудование. Уплотнение раствора происходит через 10-20 секунд после запуска, поэтому двигатель выключают, в матрицу добавляют смесь, затем процедуру повторяют. Выключают на этот раз вибратор только в тот момент, когда прижимная пластина опустится до труб-ограничителей.

Достают шлакобетонные блоки из матрицы спустя 1-3 суток, оптимальный срок выбирают в зависимости от погодных условий. Затем материал вынимают из форм, выкладывают для просушки на абсолютно ровную горизонтальную поверхность, укрывают пленкой из полиэтилена. Используют самодельный материал спустя месяц, но не раньше.

Сделать станок для изготовления блоков достаточно легко, если есть все инструменты, материалы и «завалявшийся» двигатель. Но не стоит ожидать от получившихся блоков чудес, так как заводские шлакобетонные камни, изготовленные по всем правилам, легко «заткнут за пояс» самодельных конкурентов. Промышленные изделия получаются почти в 2 раза качественнее «доморощенных».

Перед принятием окончательного решения о целесообразности создания подобной установки лучше увидеть каждый этап изготовления такого оборудования. Поэтому заодно можно познакомиться с одним из вариантов самодельного станка:
