Характеристики стеновых сэндвич-панелей с пенополиизоциануратным утеплителем, особенности применения

Разновидности сэндвич-панелей PIR и область их применения

Сэндвич-панели с утеплителем PIR представляют собой трехслойный композитный строительный материал. Каждый его слой выполняет определенную функцию. В качестве обшивочного материала используются гладкие или профилированные металлические листы. Благодаря этому готовая сэндвич-панель служит не только утеплителем, но одновременно и теплоизоляционным и конструкционным материалом. Наружные слоя панели не нуждаются в дополнительной отделке.


Стоит отметить, что PIR изначально использовался только в качестве разновидности утеплительного материала при изготовлении сэндвич-панелей, и лишь затем стал применяться как самостоятельный материал в виде утеплительных плит. Технология изготовления панелей несколько отличается от более простого процесса производства плит, так как пена сразу напыляется в полость между двумя слоями металла, а не наносится на один из них, а затем покрывается вторым. В качестве металла многие производители используют оцинкованную сталь с защитным полимерным покрытием (RAL), цвет которого может быть самым разнообразным. Либо же оцинкованную сталь 1-го сорта (Zn). Все сэндвич-панели с наполнителем из полиизоцианурата можно разделить на две основные группы:

  • Стеновые панели с наполнителем PIR. Многие производители преследуют при изготовлении следующие цели – стойкость к воздействию атмосферных факторов, функциональность, универсальность и эстетичный внешний вид. Поэтому последний параметр может значительно отличаться. Панели могут бить как абсолютно гладкими, так и иметь интересный профиль;
  • Кровельные панели с наполнителем PIR изготавливаются из гофрированного листа трапециевидной формы. Этот прием призван облегчить движение воды и влаги вниз, чтобы она как можно более короткий промежуток времени задерживалась на кровле, и усилить прочность настила.


В зависимости от производителя меняются и геометрические характеристики панелей. В среднем они могут иметь толщину от 40 до 200 мм. Большинство имеют ширину от 1000 до 1071 мм для кровельных и от 1185 до 1205 мм для стеновых панелей.


Длину до 16000 мм для кровельных и 16000 мм для стеновых панелей. Сами панели, не зависимо от размеров, сохраняют сравнительно малый вес. Это позволяет значительно сократить нагрузку на фундамент или несущие конструкции.

Помимо этого упрощается процесс монтажа, который происходит практически с отсутствием мусора и снижаются расходы на транспортировку. Сэндвич-панели могут применяться как:

  • Ограждающие или самонесущие конструкции при строительстве зданий. При этом используется специальный каркас для монтажа. По необходимости сооружение, возведенной из панелей можно разобрать и переместить в другое место;
  • Облицовочный материал для реконструкции фасадов;
  • Звуко- и теплоизоляционными перегородками в зданиях различного назначения, как промышленного, так и коммерческого.

Сэндвич-панели обеспечивают:

  • жесткость и устойчивость конструкции, а так же повышенную прочность ввиду высокой плотности пены;
  • быстрый ввод в эксплуатацию;
  • долговечность,
  • химическую устойчивость;

Характеристики PIR

Чтобы понимать, какие здания можно возводить из указанного материала, рекомендуется ознакомиться с его характеристиками:

  • средняя плотность – не более 40 кг/куб.м.;
  • теплопроводность в сухом состоянии – не более 0,026 Вт/(м*К);
  • закрытые поры – до 95;
  • водопоглощение за 24 часа – менее 2 %;
  • водопоглощение за 24 часа при влажности воздуха 96% — не более 1%;
  • рабочий температурный диапазон – от -80 до +95 градусов;
  • группа горючести – Г2;
  • сопротивление теплопередаче – от 1,25 до 10 (м2xC)/Вт.

Кроме того, звукоизоляция такого наполнителя равна 35 дБ. Прочность при сдвиге достигает не менее 0,1 Мпа, а прочность при растяжении равна не менее 1 Мпа. Такие сэндвич-панели выпускаются с толщиной стали от 0,5 до 0,6 мм. Вес одной плиты на 1 квадратный метр равен от 13,1 до 43,1 кг.

4. Звукоизоляция панелей

Одним из основных предназначений ограждающих сэндвич-панелей является обеспечение изоляции от шума, т.е. защиты помещений от проникающих шумов извне или, наоборот, предотвращение проникания наружу  шума, возникающего в помещении. При прохождении звука через сэндвич-панель с эффективным утеплителем происходит снижение уровня воздушного шума вследствие звукоизоляции и звукопоглощения.

Для оценки звукоизоляции ограждающих  конструкций из стеновых и кровельных сэндвич-панелей «ИЗОЛ» в таблице ниже приведено нормативное значение индекса изоляции воздушного шума RW (дБ) для панелей различной толщины.

Толщина панели, м.

0,050

0,080

0,100

0,120

0,150

0,200

0,250

Нормативный индекс изоляции воздушного шума RW дБ, не менее

31

33

35

36

37

39

39

Что такое PIR-панели?

Благодаря стремительному развитию технологии строительства «умных» энергосберегающих жилищ, которая особо развита за рубежом, на рынке России не так давно появился такой интересный вариант утеплительного материала, как PIR-плита. К слову, более 85% зданий и сооружений в США утеплены именно с помощью этого материала. В других странах Европы этот показатель достигает 70% и не снижается на протяжении более 10 лет, в то время как по статистике строительных организаций в России этот показатель пока не превышает 5%. Из чего же изготавливается этот эффективный материал?

«PIR» расшифровывается как полиизоцианурат. Это сложный полимер, который по составу напоминает полиуретан, но который при этом является более устойчивым к различным сторонним воздействиям – химическим, термическим, механическим. Основным элементом, который служит основой для получения полиизоцианурата, является метилендифенилдиизоцианат. На первом этапе производства под действием высоких температур и различных катализаторов этот компонент обретает способность вступать в реакцию с самим собой, после чего происходит его частичное превращение в три-изоцианат-изоциануратное химическое соединение. Образовавшаяся вследствие химической реакции молекула имеет замкнутую сферическую структуру и является очень жесткой. Именно это и обеспечивает высокоэффективные и устойчивые свойства конечного продукта. На втором этапе к оставшейся части метилендифенилдиизоцианата и полученной молекуле три-изоцианата-изоцианурата добавляют полиэфирный полиол и специальный вспенивающий компонент.


Конечным результатом химической реакции, которая происходит на открытом воздухе, является твердый и прочный полимер, объем которого на 95% состоит из закрытых ячеистых пор. Полученное соединение начинает терять стойкость молекулярных связей при воздействии температур, достигающих 200°С. Скорость распада материала также зависит и от его толщины. Для сравнения – молекулярные связи обычного пенополиуретана (PUR) начинают распадаться при воздействии температур, равных 110-120°С. Таким образом получают теплоизоляционный материал с самым низким показателем теплопроводности.


Цвет готового соединения может быть чисто белым или слегка желтоватым. Теперь рассмотрим технологию изготовления теплоизоляционных плит или панелей с использованием полиизоцианурата.

Габариты сендвичных плит для стен

Сэндвич-панели состоят из 3-х слоёв материала. Из них 2 слоя – это листы жёсткого материала, которые придают всей конструкции прочности и устойчивости, а также 1 слой между этими листами – утеплитель. Благодаря такому составу панели не нуждаются в дополнительном утеплении и способны хорошо держать тепло внутри помещения.

К тому же, сэндвич-панели – это универсальный материал, который одновременно выполняет роль наружной и внутренней обшивки.

Это позволяет в разы ускорить строительство и не дожидаться затвердевания материала, чтобы приступить к следующему этапу (как это нужно при работе со стандартными строительными элементами).


включает в себя

  • длину;
  • толщину;
  • ширину.

А эти параметры влияют на общий вес элементов.  Для панелей официально не существует такого понятия как типовые, универсальные, стандартные или нестандартные размеры.

Прменение SIP панелей

SIP панели имеют трехслойную конструкцию: с внутренней и наружной стороны жесткие стружечные плиты, а в качестве наполнителя — мелкоячеистый пенополиуретан. Толщина плит при этом может составлять 6-12 мм, а утеплитель теплопроводностью k=0.022Вт/м2*К используется для соединения плит ОСП между собой. Для того чтобы стены и углы помещений были идеально ровными, торцы панелей «зашивают» брускам по принципу «шип-паз».

Конструкционные особенности ОСП плит следующие: для их изготовления используются удлиненные щепы лесных пород, которые прессуют между собой перпендикулярно друг другу при помощи смол. Такая конструкция обеспечивает плитам высокую механическую прочность, а также препятствует их расслоению и образованию пустот и трещин. В пропитке также содержится водостойкий воск, который исключает возникновение плесени и гнили.

Разновидности сэндвич-панелей PIR и область их применения

Сэндвич-панели с утеплителем PIR представляют собой трехслойный композитный строительный материал. Каждый его слой выполняет определенную функцию. В качестве обшивочного материала используются гладкие или профилированные металлические листы. Благодаря этому готовая сэндвич-панель служит не только утеплителем, но одновременно и теплоизоляционным и конструкционным материалом. Наружные слоя панели не нуждаются в дополнительной отделке. Стоит отметить, что PIR изначально использовался только в качестве разновидности утеплительного материала при изготовлении сэндвич-панелей, и лишь затем стал применяться как самостоятельный материал в виде утеплительных плит. Технология изготовления панелей несколько отличается от более простого процесса производства плит, так как пена сразу напыляется в полость между двумя слоями металла, а не наносится на один из них, а затем покрывается вторым. В качестве металла многие производители используют оцинкованную сталь с защитным полимерным покрытием (RAL), цвет которого может быть самым разнообразным. Либо же оцинкованную сталь 1-го сорта (Zn). Все сэндвич-панели с наполнителем из полиизоцианурата можно разделить на две основные группы:

  • Стеновые панели с наполнителем PIR. Многие производители преследуют при изготовлении следующие цели – стойкость к воздействию атмосферных факторов, функциональность, универсальность и эстетичный внешний вид. Поэтому последний параметр может значительно отличаться. Панели могут бить как абсолютно гладкими, так и иметь интересный профиль;
  • Кровельные панели с наполнителем PIR изготавливаются из гофрированного листа трапециевидной формы. Этот прием призван облегчить движение воды и влаги вниз, чтобы она как можно более короткий промежуток времени задерживалась на кровле, и усилить прочность настила.

В зависимости от производителя меняются и геометрические характеристики панелей. В среднем они могут иметь толщину от 40 до 200 мм. Большинство имеют ширину от 1000 до 1071 мм для кровельных и от 1185 до 1205 мм для стеновых панелей. Длину до 16000 мм для кровельных и 16000 мм для стеновых панелей. Сами панели, не зависимо от размеров, сохраняют сравнительно малый вес. Это позволяет значительно сократить нагрузку на фундамент или несущие конструкции.

Помимо этого упрощается процесс монтажа, который происходит практически с отсутствием мусора и снижаются расходы на транспортировку. Сэндвич-панели могут применяться как:

  • Ограждающие или самонесущие конструкции при строительстве зданий. При этом используется специальный каркас для монтажа. По необходимости сооружение, возведенной из панелей можно разобрать и переместить в другое место;
  • Облицовочный материал для реконструкции фасадов;
  • Звуко- и теплоизоляционными перегородками в зданиях различного назначения, как промышленного, так и коммерческого.

Сэндвич-панели обеспечивают:

  • жесткость и устойчивость конструкции, а так же повышенную прочность ввиду высокой плотности пены;
  • быстрый ввод в эксплуатацию;
  • долговечность,
  • химическую устойчивость;

Характеристики PIR

Чтобы понимать, какие здания можно возводить из указанного материала, рекомендуется ознакомиться с его характеристиками:

  • средняя плотность – не более 40 кг/куб.м.;
  • теплопроводность в сухом состоянии – не более 0,026 Вт/(м*К);
  • закрытые поры – до 95;
  • водопоглощение за 24 часа – менее 2 %;
  • водопоглощение за 24 часа при влажности воздуха 96% — не более 1%;
  • рабочий температурный диапазон – от -80 до +95 градусов;
  • группа горючести – Г2;
  • сопротивление теплопередаче – от 1,25 до 10 (м2xC)/Вт.

Кроме того, звукоизоляция такого наполнителя равна 35 дБ. Прочность при сдвиге достигает не менее 0,1 Мпа, а прочность при растяжении равна не менее 1 Мпа. Такие сэндвич-панели выпускаются с толщиной стали от 0,5 до 0,6 мм. Вес одной плиты на 1 квадратный метр равен от 13,1 до 43,1 кг.

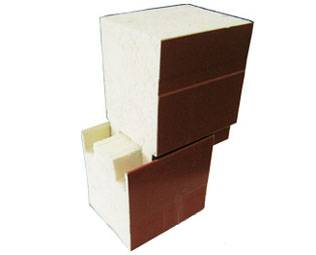

Виды замковых соединений

Не секрет, что герметичность соединительных швов является одним из обязательных условий, гарантирующих надежные теплоизоляционные свойства покрытия. Помимо этого надежный стык обеспечивает водостойкость, огнеупорность и надежность конструкции. В связи с этим различные производители PIR плит сходятся в едином мнении, что замковое соединение должно быть надежным. Самыми распространенными видами замковых соединений сэндвич-панелей являются:

  • Классический – соединение панелей между собой происходит посредством «гребень-паз». Внутренний элемент представляет собой изогнутую особым образом часть замка, в то время как наружным элементом выступает ровный фрагмент металлического защитного профиля. Классическое соединение позволяет быстро и надежно зафиксировать элементы и создает надежный барьер на пути проникновения холодного наружного воздуха;
  • Энергосберегающий замок по своей геометрии соответствует классической разновидности соединения. Однако его внутренний элемент дополнительно оснащен гребнем из теплоизоляционного материала. Таким образом мы получаем дополнительный термозащитный элемент, который обеспечивает не только надежную, но и герметичную фиксацию панелей между собой;
  • Скрытый замок представляет собой профиль лабиринтного типа, как у внешней, так и у внутренней замковой части панели. Помимо этого имеется выборка в теплоизоляторе внешнего слоя замкового соединения и специальный гребень из металлопрофиля во внутренней части замка. Лабиринтная конструкция замковой части позволяет выполнить наиболее плотную, но в то же время и наиболее сложную стыковку панелей. При неправильном монтаже в месте соединения могут образоваться мостики холода, которые приводят к большим теплопотерям. Крепление панели к каркасу производиться с помощью промежуточного скрытого элемента. Таким образом мы получаем целостную наружную поверхность панели без видимых соединений, что позволяет не только гарантировать высокие эстетические качества конструкций, но и обеспечивать всепогодную защиту ввиду отсутствия сквозного крепежа ;
  • Также стоит отдельно отметить замок кровельного типа, конструкция которого обладает повышенной прочностью и герметичностью ввиду использования для настила кровельного покрытия, к которому выдвигаются повышенные требования. На нижней части замка имеется выборка в теплоизоляторе пазового типа. Верхняя часть выполнена в виде профилированного фрагмента защитного металлического листа с гребнем в теплоизоляторе. Такое соединение надежно защищает стык от проникновения в него различных атмосферных осадков.

Обратите внимание, что при самостоятельном монтаже следует максимально точно придерживаться всех рекомендаций, приведенных в инструкции производителя

Какие бывают стандартные и нестандартные?

Нормативных документов и государственных стандартов к этому строительному материалу не существует. Поэтому изготовители имеют свободу действий в этом отношении и могут делать продукцию таких размеров, которые больше всего пользуются спросом у заказчиков.

Крупные предприятия, изготавливающие сэндвич-панели, могут установить свои собственные размеры и по ним делать товар. Габариты зависят от имеющегося на производстве оборудования. Поэтому ознакомиться с этими параметрами можно у каждого конкретного производителя.

Толщина (высота), ммДлина, ммШирина, ммМасса, кгУдельный вес, кг/м2Сопротивление теплопередаче, (м2×К)/Вт
501200100016,0316,31,2
601200100018,5518,11,4
801300117019,719,61,9
1001400119022,1524,82,2
1201300100024,624,02,7
1501200100028,2727,33,2
1801300117034,8630,63,9
2001400119034,3832,84,2
2201200100037,937,14,8
2501400119039,038,35,2

Например, ширина может быть:

  • 600 мм;
  • 700 мм;
  • 800 мм;
  • 900 мм.

Длина может достигать:

  • 3000;
  • 6000;
  • 12000 мм;
  • 13600 мм.

6.2. Кровельные панели

Несущая способность кровельных панелей длиной 6,0 м. по результатам испытаний 2008 г.:

Шаг прогонов,м Толщина панели, мм Расчетная полезная распределенная нагрузка при плотности утеплителя 100кг/м3; кг/м2 Снеговой район Расчетная полезная распределенная нагрузка при плотности утеплителя 140кг/м3; кг/м2 Снеговой район Примечания
1,5 100 109,2 I 192,2 III Подтверждено результатами испытаний
150 136,5 II 239,6 III
200 219,3 III 384,9 V
2,0 100 85,3 I 149,7 II Определено линейной экстраполяцией по результатам испытаний
150 103,9 I 182,3 III
200 156,4 II 274,5 IV
2,5 100 61,3 107,6 I Подтверждено результатами испытаний
150 71,3 125,1 II
200 93,5 I 164,1 II

Так же мы можем предложить Вам изготовление металлоконструкций.

LOGICPIR Баня

Описание продукции:

Благодаря теплосберегающим свойствам и особенностям обкладки утеплителя баня быстро нагревается, а слой утеплителя LOGICPIR Баня является надежным барьером между высокой и низкой температурами, как шуба, удерживая тепло в помещении. Современная баня нуждается именно в таком надежном и долговечном утеплении.

Преимущества:1. Новое поколение утеплителей Абсолютно безопасен для здоровья, обладает улучшенными техническими характеристиками. 2. Минимальная толщина Экономия максимально возможного пространства. 3. Удобен в монтаже Благодаря легкому весу и минимальной толщине утеплитель сможет монтировать даже 1 человек. 4. Максимально сохраняет тепло Рекордно низкий коэффициент теплопрово­дности 0,021 Вт/м*К. 5. Долговечность Сохраняет характеристики весь срок службы без потери эксплуатационных характеристик. 6. Сокращает затраты на отопление Благодаря высоким теплосберегающим свойствам снижаются затраты на энергоресурсы. 7. Не боится влаги Благодаря структуре водопоглощение LOGICPIR не более 1%.

Основные физико-механические характеристики:

Наименование показателя Ед. изм. LOGICPIR Баня Метод испытаний
Теплопроводность, не более, при:

(25±5)0С

Вт/(м*К) 0,021 ГОСТ 7076-99
Прочность на сжатие при 10% линейной деформации, не менее кПа 120 ГОСТ EN 826-2011
Водопоглощение по объему при длительном погружении (28 сут.), не более % 1,0 ГОСТ EN 12087-2011
Температура эксплуатации оС от минус 65 до плюс 120 СТО 72746455-3.8.1-2017
Группа горючести Г4 ГОСТ 30244-94

Геометрические размеры*:

Наименование показателя Ед. изм. Значение Метод испытаний
Толщина мм 20; 30; 40; 50 ГОСТ EN 823-2011
Длина х ширина, с «L»-кромкой** мм 1185х585 / 1190х590 ГОСТ EN 822-2011
Длина х ширина, без «L»-кромки мм 1200х600 ГОСТ EN 822-2011

* по согласованию с потребителем возможно изготовление плит других размеров; **плиты выпускаются с краями в виде «L»-кромки с 4-х сторон.

Производство работ: В соответствии с «Инструкция по монтажу LOGICPIR». Хранение: Плиты должны храниться в сухом закрытом помещении в горизонтальном положении в штабелях на расстоянии не менее 1 м от нагревательных приборов. Допускается хранение изделий PIR под навесом, защищающим их от атмосферных осадков и солнечных лучей. Допускается хранение изделий PIR на открытом воздухе в специальной упаковке, защищающей от внешних атмосферных воздействий.

Транспортировка: Плиты LOGICPIR транспортируют в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

Сведения об упаковке:Плиты упаковываются в УФ- стабилизированную пленку, поставляются на поддонах.

Технология изготовления PIR-панелей и плит

В первую очередь следует отметить, что производство реально лишь в заводских условиях и является довольно дорогостоящим в связи с необходимостью закупки специального оборудования и химических веществ. В связи с этим готовые плиты или панели имеют четкие геометрические параметры, а подделывать подобный утеплитель просто нерентабельно. Сам процесс производства состоит из следующих этапов:

  • Вышеупомянутые химические составляющие, которые изначально хранятся в отдельных емкостях, смешиваются в определенных пропорциях и последовательности в специальном реакторе;
  • Готовый полимер в виде жидкой смеси подается на производственную линию, после чего в нее добавляется специальный вспенивающий компонент;
  • Полученный состав заливается в дозирующую машину, которая через множество сопел подает окончательно готовый полиизоцианурат на рулонный материал, который в итоге станет нижней частью плиты или панели. Он в свою очередь двигается по специальной ленте конвейерного типа;
  • На этом этапе существует возможность не только выбирать различный обкладочный материал, но и контролировать толщину готовой плиты. В зависимости от необходимого значения, которое лежит в диапазоне от 20 до 400 мм, сопла подают состав с большей или меньшей скоростью. То есть дозировка состава зависит от конечной толщины;
  • После того, как в состав добавляют вспенивающий агент, и смесь выходит из сопла, она вступает в реакцию с открытым воздухом. При этом происходит моментальное увеличение в объеме;
  • После этого накладывается второй слой материала поверх расширившегося полимера;
  • Излишки застывшей пены, которые могут выступать по бокам обкладочного материала, обрезаются специальными ножами;
  • После этого производится порезка материала на плиты необходимых размеров;
  • Завершающий этап производства – окончательная сушка порезанных плит.

Во время изготовления контролируется не только возможная толщина и длина изделия, но и его ширина. Этот параметр напрямую зависит от технических возможностей самой производственной линии и ширины конвейерной ленты. Однако из-за того, что работать с плитами шириной более 120 см на практике оказалось не очень удобно, многие производители стараются не превышать данную отметку.

Полиизоцианурат обладает повышенными адгезийными свойствами к любому материалу. Это позволяет не использовать дополнительные склеивающие компоненты при обкладке пены различными материалами-основами. Из-за высокой «липучести» приходится так же защищать сопла дозирующей машины от случайных брызг пены, закрывая их наружную поверхность полиэтиленом. Если этого не делать, отвердевший полимер очень сложно удалить с поверхности, что может приводить к преждевременному выходу дорогостоящего оборудования из строя.

Панели из пенополиизоцианурата

При изготовлении сэндвич панелей из пенополиизоцианурата применяются также гидротеплоизоляционные материалы, которые, как и пенополиуретан, являются отличным утеплителем. Пенополиизоцианурат является модифицированным пенополиуретаном. Его получают в результате реакции полиола и изоцианурата. Для этого их смешивают в соотношении 1:2, и проводят полимеризацию при высокой температуре. В результате получается новый материал с более прочными и устойчивыми связями.

В процессе реакции образуется материал армированный полиуретаном — полимезированный изоцианурат. Пенополиизоцианурат вобрал в себя все преимущества полиуретана: высокий предел прочности, малую плотность, низкую теплопроводность, долговечность и,паровлагонепроницаемость. Другим положительным моментом является его повышенная огнестойкость — благодаря содержащимся в нем антиперенам он не поддерживает горения и при отсутствия источника огня самостоятельно затухает. По сравнению с пенополиуретаном пенополиизоцианурат более стоек к воздействию вредных веществ и солнечных лучей.

Производители PIR-плит и цена

После подробного обзора данного утеплительного материала, наверняка, многих заинтересует, где и по какой цене можно купить PIR-плиты или панели на просторах России. Рассмотрим 5 крупнейших фирм, которые одними из первых освоили данное производство:

  • Компания PirroGroup – российский производитель утеплителя на мягкой основе. Его производственная площадка расположена в г. Саратов и позволяет выпускать 10 млн. кв.м. качественного PIR утеплителя в год. В распоряжении компании современное итальянское оборудование, а старт производства приходится на 2014 год. Сегодня предлагает покупателям 7 марок и разновидностей утеплителя на основе PIR: Pirro Membrane – плитный твердый утеплитель для кровель с мембраной. Pirro Bitum – твердый плитный утеплитель с обтяжкой из стеклохолста с нижней части и стеклохолста, пропитанного битумом, с верхней. Pirrro Agro – утеплитель, с покрытием из тесненной алюминиевой фольги, разработанный специально для применения на фермах и хранилищ. Облицовка плит выполнена из фольги. Лицевая сторона имеет дополнительное полимерное покрытие для защиты материала от воздействия агрессивной среды, присущей живодноводческим фермам. Pirro Stucco – теплоизоляция в виде плит, облицованных стеклохолстом с минеральным связующим. Предназначена для штукатурных фасадов. Pirro Interior – данный вид утеплителя имеет облицовку из крафт-бумаги и предназначен для утепления изнутри. Pirro Universal — плиты утеплителя покрытии с обеих сторон многослойным алюминием. Имеет универсальную область применения. Pirro Venti Duct – этот материал был специально разработан для изготовления теплоизолированных воздуховодов. Имеет фольгированное покрытие с обеих сторон. Как видите, компания производит полный ряд разновидностей PIR-плит. Цена на продукцию стартует от начальной отметки в 182 р./кв.м. На сайте компании представлено два ценовых прайса для ознакомления – розничный и профессиональный;
  • . Производственные мощности включают в себя 2 завода по производству сэндвич-панелей и теплоизоляции с годовой программой 4 млн. кв.м. заводы оснащены современными автоматическими производственными линиями. Энергоэффективные плиты под названием ISOPIR соответствуют европейским стандартам качества. Всего на заводе выпускают 4 разновидности теплоизоляционных плит: ISOPIR К – имеет двустороннюю облицовку крафт-бумагой и предназначена для внутренней облицовки стен под сухую отделку или в качестве среднего слоя двухслойной теплоизоляции. Так же применяется для утепления пола и фундамента. ISOPIR L – имеет облицовку из алюминиевой фольги. Применяется для облицовки помещений с высоким уровнем влажности, например, для бань, саун. Так же подходит для утепления ангаров, складов, подвальных помещений, потолков и крыш чердачных помещений. ISOPIR S – облицовка нижнего слоя выполнена из крафт-бумаги. Верхний слой имеет покрытие из стекловолокна с добавлением графита и огнезащитного покрытия. Применяется для наружной обшивки фасадов и стен или в качестве дополнительного противопожарного ограждения. Наиболее эффективен материал при изоляции помещений с высоким уровнем пожаробезопасности. ISOPIR F – имеет двустороннюю облицовку алюминиевой фольгой. Применяется для утепления вентиляционных шахт и трубопроводов или для теплоизоляции наружных фасадов под штукатурные системы. Цены на сайте производителя не указаны;
  • «ПрофХолод» — один из крупнейших производителей энергосберегающих материалов и конструкций. Изготавливает свою продукцию на современном европейском оборудовании. В 2021 году сэндвич-панели с утеплителем PIR от этого производителя прошли испытания по европейскому стандарту, чем подтвердилось высокое качество выпускаемой продукции. Цена на товар стартует от 1452 руб.;
  • В 2015 году в Волгоградской области открылся один из самых современных заводов по производству сэндвич-панелей с утеплителем PIR под торговой маркой ISOPAN. Завод ISOPAN RUS, расположенный в городе Волжский, может похвастаться производством панелей, которые имеют уникальные показатели энергоэффективности в условиях сурового российского климата;
  • – один из крупнейших производителей эффективный теплоизоляционных материалов. Производит плиты на основе утеплителя PIR под логотипом LOGICPIR. На данный момент выпускается универсальная разновидность плит, плиты для изоляции балконов, стеновые плиты, напольные, для изоляции бань и саун, для утепления скатных кровель. Ценовая политика доступная – от 283 руб./м.кв.

Какие бывают PIR-плиты и где их используют

Благодаря той самой высокой адгезии полиизоцианурата стало возможным применять различные обкладочные материалы при изготовлении плит. Это позволяет использовать их в различных строительных сферах и подбирать оптимальную по характеристикам и потребностям разновидность утеплителя. Любой из нижеперечисленных материалов одновременно является и ограничителем для дальнейшего увеличения объема пены и имеет толщину от 50 до 100 микрон, то есть от 0,05 до 0,1 мм.

  • PIR-плиты с обкладкой изкрафт-бумаги. Подобная разновидность наиболее часто используется для внутреннего утепления зданий, например, для подшивки потолка. В свою очередь плиты служат надежным основанием для дальнейшей качественной отделки и обладают высоким уровнем адгезии;
  • Утеплитель с обкладкой изстеклохолста успешно применяется как для внутренней, так и для наружной отделки зданий. Например, для финишного оштукатуривания по системе типа «мокрый фасад»;
  • Плиты с обкладкой из стекловолокнаи битумной пропиткой используется при необходимости наплавки гидроизоляционных материалов непосредственно на поверхность утеплителя. Наиболее часто подобный метод используется для качественного утепления плоских кровель;
  • PIR-плиты с обкладкой из нескольких слоев алюминиевой фольги, или иными словами – алюмоламината. Применяются для различных утеплительных систем, даже для теплоизоляции фундаментов и нагруженных полов прямо на грунте;
  • Плиты с противопожарной обкладкой из графита, которая способна защищать полиизоцианурат от воздействия открытого огня на протяжении длительного времени, используются, например, для изоляции военного вида транспорта. При попадании снаряда пламя от взрыва не только не распространяется в салон, но и не поддерживается сам процесс горения.

Некоторые производители могут изготавливать PIR-плиты с обкладкой из других материалов, которые необходимы конкретному заказчику. Помимо этого PIR-плиты как нельзя лучше подходят для:

  • Утепления балконов или лоджий. В отличии от других изоляционных материалов, плиты могут иметь минимальную толщину, что позволит сохранить драгоценные сантиметры полезного пространства. К тому же, для монтажа плит не требуется предварительная организация деревянного каркаса, а слой утеплителя при этом будет однородным. Для подобных целей лучше всего подходят плиты с обтяжкой из стеклохолста или алюмоламината;
  • Для организации воздухопроводов систем вентиляции, воздушного отопления или кондиционирования воздуха на основе плит с покрытием из алюминиевой фольги. Подобные конструкции имеют в 5-8 раз меньший вес, чем стальные. Процесс монтажа намного проще, чем возведение стальных конструкций. А в некоторых случаях, когда есть ограничения нагрузки на несущие конструкции, подобное решение является единственным из возможных. При этом PIR плиты отличаются пожаробезопасностью – не поддерживают и не распространяют пламя и не создают опасных расплавленных капель. А стыковка со стальными элементами производится с помощью стандартных фланцевых соединений;
  • Для облицовки бань и саун. Ввиду влагостойкости материала, его экологичности даже при нагреве до высоких температур и низкой теплопроводности это один из идеальных изоляторов;
  • Для утепления не только плоских, но и скатных крышах. PIR-плиты допускается укладывать прямо поверх деревянных стропил создавать цельное покрытие без мостиков холода. В то время как ту же минеральную вату можно укладывать только между стропил. При этом утечка тепла происходит через непокрытые деревянные лаги, о чем мало кто задумывается.

Плюсы и минусы сендивичных ПИР-плит

Хоть этот материал не нашел столь широкого применения в России, но его популярность набирает обороты. Связано это с наличием достаточного количества плюсов:

  • высокая пожароустойчивость;
  • низкая теплопроводность;
  • высокая механическая прочность;
  • экологическая безопасность;
  • удобство монтажа;
  • небольшой вес;
  • возможность последующей модернизации;
  • хорошая теплоизоляция;
  • комфортная звукоизоляция;
  • всесезонность работ по установке.

Если сравнивать пенополиизоцианурат с минеральной ватой, то, конечно, последняя будет более устойчивой к огню, так как относится к категории пожаробезопасности K0.

Но по сравнению с другими наполнителями, пенополиизоцианурат считается одним из лучших по устойчивости к горению. Этот материал обладает низкими коэффициентами теплопроводности, что означает прекрасные характеристик сохранения тепла внутри помещения.

Механическая прочность плит идеально подходит для тех конструкций, которые должны будут выдержать серьезные нагрузки, например – для бетонных стяжек или пола. С помощью такой панели можно сделать утепление этих поверхностей.

Материал считается экологически безопасным, так как он не выделяет вредных веществ в атмосферу, является не токсичным и не вызывает аллергию. Стеновая панель легко и удобно монтируется, при этом имеет сравнительно небольшой вес, а теплоизоляционные качества проявляются уже с самой минимальной толщины в 50 мм.

Такие многослойные плиты не лишены недостатков. Кто сталкивался уже с применением данного материала, отмечает, что при неправильном монтаже стыки конструкции могут покрыться льдом, что повлечет за собой потерю герметичности.
