Столбчатый фундамент из блоков 20х20х40: пошаговая инструкция с фото по возведению основания своими руками

Преимущества применения блоков 20х20х40 для фундамента

Применение блоков с маркировкой ФБС – отличное решение для самостоятельного возведения фундаментной основы. Рассмотрим главные достоинства:

повышенный запас прочности. Фундаментными основаниями и капитальными стенами, возведенными из блоков, воспринимаются значительные усилия с сохранением целостности блочных элементов;
устойчивость к влиянию продолжительного замораживания. Бетонные блоки не разрушаются при отрицательной температуре и длительно сохраняют свои эксплуатационные характеристики;
влагонепроницаемость. Блочный фундамент ленточной или столбчатой конструкции характеризуется низкой гигроскопичностью. Однако для повышения влагостойкости выполняется гидроизоляция ФБС блоков;
пожарная безопасность. Монолит, укрепленный арматурным каркасом, способен длительно воспринимать воздействие высокой температуры и открытого огня, сохраняя исходную структуру;
звукоизоляционные свойства. Плотный материал бетонных блоков эффективно задерживает уличные шумы, предотвращая их проникновение в цокольную часть строения;
устойчивость к сейсмическим факторам. Технологические особенности производства блоков обеспечивают необходимый запас прочности продукции, эксплуатация которой возможна в зонах с сейсмической активностью.

Отличное решение для самостоятельного возведения фундаментной основы-применение блоков с маркировкой ФБСПомимо указанных преимуществ следует также отметить ряд плюсов:

уменьшенную трудоемкость выполнения работ по сооружению фундаментной основы;
отсутствие необходимости монтажа опалубочной конструкции для сооружения столбчатой или ленточной базы;
значительное сокращение времени строительства за счет ускоренных темпов блочной кладки;
возможность выполнения мероприятий по возведению фундамента в любое время года;
приемлемый уровень цен на блоки ФБС, позволяющий существенно уменьшить общий объем затрат.

Весомый плюс – для возведения фундамента не нужно арендовать грузоподъемное оборудование. Сразу после строительства основания можно начинать следующие этапы работ. Достоинства использования блоков ФБС высоко оценили профессиональные строители и индивидуальные застройщики.

Строительство

Мероприятие по сооружению столбчатого фундамента, используя бетонные блоки, вполне доступно организовать самостоятельно, даже не имея в этом деле специальных навыков. Основное требование — скрупулезное соблюдение процесса, отсутствие спешки в работе.

Расчет и план

Первоначально необходимо вычислить количество, местоположение и сечения столбов, на которые станет опираться основание сооружения.

Это выполнить невозможно, если не учитывать несущую способность почвы. В таблице ниже представлены параметры сопротивления грунта нагрузкам:

После получения первого значения необходимо рассчитать массу возводимого сооружения, которая включает вес стен с перекрытиями, а также кровлю. Также понадобится учитывать нагрузку на фундамент от действия ветра и снежного покрова на крыше. Все требуемые для расчета значения приведены в таблице:

Нагрузка, создаваемая снегом либо ветром — нормативные показатели, разные для всех отечественных регионов. Точные сведения приведены в СНиП под номером 2.01.07-85.

Вычисленную массу сооружения требуется разделить на значение из первой таблицы, чтобы получить значение площади необходимых опор. Остается только поделить результат на предполагаемое количество столбов, чтобы получить показатель сечения каждой опоры.

Разметка

Запланированную для сооружения здания площадку тщательно разравнивают, удаляя с нее весь мусор. На глубину 25–30 см необходимо снять верхний слой земли.

После этого начинают выполнять разметку территории:

по углам, а также в точках пересечения стен забивают колья;
по ним натягивают шнур;
определяют точки монтажа опор;
роют под них углубления.

Земельные работы

Чтобы обеспечить надежность опор из бетонных блоков, ямы под них требуется выполнять просторные, позволяющие после возведения конструкции произвести ее гидроизоляцию, а затем и оштукатуривание.

Эта рекомендация приобретает особую актуальность, когда опоры залегают на глубине, превышающей метр. Если достаточно неглубоко заглубленного основания, тогда глубину ямок делают 15–30 см при габаритах 50*50 см.

Подушка

Когда ямки готовы, на их дно нужно насыпать песчаную подушку, пролить ее водой, после чего скрупулезно утрамбовать. Иногда вместо этого мероприятия домашние умельцы укладывают на дно тротуарную плитку.

Подошва

Чтобы усилить показатель прочности, под столбами организуют подошву. Так именуют расширенную железобетонную площадку. Сначала возводят опалубку, внутри нее укладывают арматуру, после чего конструкцию заливают готовым бетоном.

Непременно требуется учитывать определенные нюансы:

Габариты сооружения обязаны практически вдвое превышать сечение возводимой опоры.
Непременно нужно выполнять гидроизоляцию подошвы.
Чтобы обеспечить защиту гидроизоляции от острых кромок щебня, под опалубку закладывают 5–7 см стяжку из слабого раствора (кроме защиты гидроизоляции она выравнивает плоскость подушки).

При необходимости можно выполнять в щебне отводы для дренажа.

Столбы

Сооружать столбики необходимо по такой схеме:

поверх подушки уложить пару блоков;
нанести на них вязкий раствор;
следующие элементы укладывать перпендикулярно предыдущему слою.

Повторять процедуру до момента достижения требуемой высоты опоры.

Гидроизоляция

Чтобы усилить прочность опор, нужно промазать стыки раствором, а затем оштукатурить всю поверхность столбика. После застывания раствора сооружение желательно покрыть мастикой либо окружить гидроизоляцией.

После завершения этого действия углубление требуется засыпать грунтом, который послойно укреплять трамбовкой.

Ростверк

Поскольку столбчатый фундамент плохо противостоит горизонтальным нагрузкам из-за передвижения почвы, на неблагополучных территориях требуется укрепление блочного фундамента.

Проверенный вариант — связать столбики ростверком. Им является бетонный пояс с армированным содержимым либо деревянный брус.

Забирка

Последний этап сооружения фундамента — забирка. Эта конструкция является защитой пространства между ростверком и грунтом. Выполнять ее не сложно — достаточно выкопать неглубокую траншею, залив в нее бетон.

Ошибки при возведении опор

Но столбы, лишенные подошвы, непременно начнут со временем проседать

Также не все уделяют должное внимание расширению нижней части опор, причем процедуру требуется выполнять в отношении каждого столбика

Также недопустимо монтировать столбчатый фундамент, если на участке неустойчивый грунт. Тогда возведенное здание постепенно начнет погружаться, невзирая даже на наличие подошвы под каждым столбиком.

Следующая ошибка — возведение таких опор на глине. Зимой такая почва начнет выталкивать столбики из-за непременного пучения. Опоры начнут расходиться, невзирая на их сооружение по технологии.

Иногда проблема возникает из-за неправильно выполненного расчета нагрузок на столбы. Тогда возникает боковая составляющая усилия, способная увести опору в сторону.

Система столбов

Столбчатый фундамент – это единая система столбов, работающая как цельная конструкция. Проектируется таким образом, чтобы столбы встали в точках повышенной нагрузки:

под несущими простенками;
под пересечениями стен;
под углами здания.

Усредненные нормы

Но, поскольку каркасные строение легковесны, и не требуют повышенного внимания к прочности основания, во многих случаях детализированный расчет не производится.

Столбы просто устанавливаются с промежутком 1,5-2,5 метра.

Ростверк

Если столбы установлены на расстоянии до 2,5 метров, их связывают ростверком в виде армированной перемычки. В тех случаях, когда столбы расставляют на расстоянии более 2,5 метров, их укрепляют при помощи рандбалки, часто с применением готовых металлических или железобетонных изделий.

Заглубленность

По заглубленности столбчатые фундаменты для каркасных домов делятся на мелкозаглубленные и заглубленные. Обустройство первого варианта возможно на участках с устойчивыми песчаными или скалистыми породами. В этом случае опоры заглубляются на 65-70 см.

Вариации основания из столбов

Каким будет столбчатый фундамент, решают, опираясь на количество финансов и умения самостоятельно заниматься строительством.

Блочные опоры

Столбчатый фундамент может быть составлен из бетонных или железобетонных блоков, изготавливаемых отдельно и монтируемых непосредственно при обустройстве опорной конструкции для постройки.

Каждый столб конструкции можно собрать из отдельных блоков — очень надёжного материала

В ГОСТ указано, что блоки, которые пойдут на сооружение фундамента, необходимо производить из бетона марки не ниже М-100. Что касается размера блоков, то частные застройщики привыкли брать сырьё с параметрами 20*20*40 см и весом 32 кг. Относительно лёгкими считаются фундаментные блоки из керамзитобетона — материала, который устойчив к термическому воздействию.

Чаще всего для самостоятельного сооружения столбчатого фундамента берут лёгкие небольшие блоки, поскольку из крупного сырья построить опоры получится только с применением техники

Лучшая глубина закрепления столба из блоков в земле — от 50 см до 1 метра. Если же тип грунта и вес постройки диктуют иные требования, то разумнее сооружать не блочный фундамент, а основание из асбестоцементных труб, наполненных бетоном. Закладывать блоки на глубину более 1 метра слишком трудно.

Кирпичные столбы

Надумав сооружать столбчатый фундамент из кирпича, необходимо закупать только красное полнотелое керамическое строительное сырьё. Этот материал отвечает всем необходимым требованиям: он водонепроницаем, необыкновенно прочен и морозостоек.

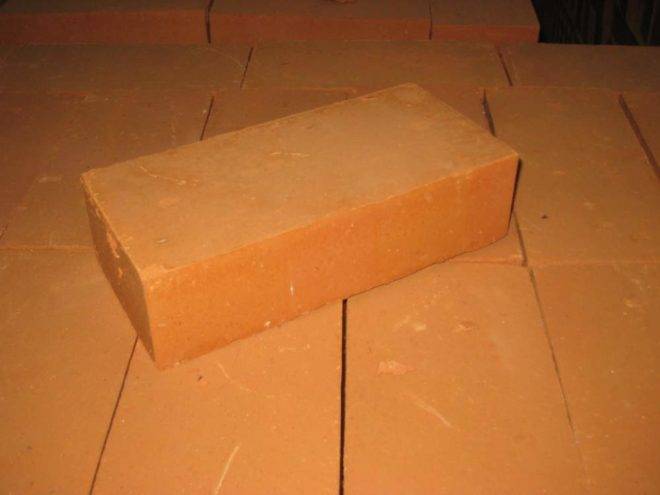

Для сооружения фундамента принято использовать красный полнотелый керамический кирпич, ведь он наиболее прочен

Из кирпичей можно сооружать как малозаглубленный, так и заглублённый столбчатый фундамент. Глубина первого варианта основания колеблется между 40 и 70 см. А заглублённый фундамент всегда устанавливается ниже уровня промерзания грунта на 30–50 см.

Чтобы сделать основание надёжным, кирпичные опоры столбчатого фундамента требуется создавать в 2 кирпича

Главные столбы фундаментат (опоры, стоящие в углах внешних стен и в местах пересечения внутренних перегородок) принято изготавливать в 2 или 2,5 кирпича. В остальных случаях столбы разрешается выполнять в полтора кирпича и расставлять на расстоянии полутора или двух метров друг от друга.

«Ножки» из дерева

Основание из деревянных «ножек» – самый экономичный вариант. Брёвна, подходящие для фундамента, несложно срубить и обработать своими силами.

Деревянные столбы предназначены только для самых лёгких временных построек, так как под чрезмерным давлением они могу сломаться

Лучшее сырьё для создания деревянных опор — это древесина сосны, дуба или лиственницы. «Стержни» вырезают из комлевой части бревна с диаметром от 2 до 40 см. Ставя в ямы, столбы из древесины закрепляют по бокам кирпичами, камнями или утрамбованной насыпью щебня.

Иногда деревянные опоры фиксируют на месте бетонным раствором. При этом столбы погружают в жидкий бетон на 10 см. Другим хорошим фиксатором для опор из древесины может выступать крестовина, сделанная из двух пластин длиной 0, 8 метра, скомпонованных в положении крест-накрест.

Для надёжного закрепления столба в грунте используют крестовину и укосины

Деревянные опоры полагается особым образом защищать от гниения. Сначала их покрывают глиной так, чтобы образовался слой толщиной 1 см, затем обжигают раскалёнными углями. Последнюю задачу выполняют неспешно, следя за тем, чтобы обуглилось буквально 1, 5 см древесины. Обожжённые столбы обрабатывают подогретым битумом или гудроном и сушат.

Под наружные стены деревянные опоры погружают в землю на глубину от 70 до 120 см. А столбы для поддержки перегородок внутри дома ставят на глубину в 50 см.

Основные столбы деревянного фундамента полагается погружать на глубину в 70–120 см

Монолит

Здания в 2 или 3 этажа предпочтительнее сооружать на столбчатом монолитном основании. Такой фундамент не просядет даже под значительным давлением.

Монолитный фундамент считается самой популярной конструкцией по сравнению с другими столбчатыми основаниями

Монолитное основание из столбов создаётся из бетона, усиленного металлическими прутьями и залитого в специальные формы — трубы или опалубки. Данный фундамент получается необыкновенно долговечным, так как полностью лишён швов.

Как сделать своими руками?

Процедура самостоятельного сооружения кирпичных фундаментных столбиков предусматривает выполнение нескольких поочередных процедур. Они стартуют с расчетов, завершаясь забиркой. Рассмотрим подробнее каждую стадию работы.

Расчеты

На площадь опоры влияют габариты проектной поверхности фундаментной подошвы. Обычно принято сооружать столбы, обладающие квадратным либо прямоугольным сечением.

При возведении одноэтажного строения практичнее сооружать квадрат со сторонами 0,38 м, или прямоугольник, габариты которого 0,38*0,25 м.

Если запланировано двухэтажное здание, сечение столбов не может быть меньше, нежели 0,5*0,5 м.
