Столбчатый фундамент своими руками: пошаговый процесс работ

Этапы работ по строительству фундамента

Столбчатый фундамент достаточно прост в исполнении. Имея базовые строительные навыки его можно построить самостоятельно. О том, как это сделать своими руками, читайте здесь.

Расчет

Расчет количества столбов осуществляется по формуле — S = 1.4 x P/Ro. Здесь:

  • S – суммарная площадь сечения всех столбов в конструкции;
  • P – общая масса здания;
  • Ro – расчетное сопротивление грунта (показатель из таблицы 1-5 на стр.6 СНиП 2.02.01-83); 1.4 – коэффициент запаса прочности.

Все о расчетах для столбчатого фундамента расскажет эта публикация.

Разметка

При помощи строительной нити и колышков нужно отметить контур здания на пятне застройки. Второй нитью отмечается внутренний контур ростверка. Разметка должна полностью соответствовать проекту. Подробнее — в этой статье.

Обустройство песчаной подушки

Чем выше опора фундамента и чем меньше ее площадь в подошве, тем больше роль подушки, на которую она опирается. При строительстве столбчатой конструкции подушку обустраивают с особой тщательностью.

Сначала нужно дно ямы, подготовленной для установки опоры, хорошо утрамбовать. Потом засыпать песком или песком со щебнем.

Опалубка

Монолитные заливные колонны сооружаются с применением опалубки. Она нужна для формирования стенок опоры и придания ей прочности. Опалубка может быть съемной или несъемной. Первый вариант отличается тем, что после застывания бетона опалубка будет демонтирована.

Материалом для опалубки может послужить:

  • доска;
  • фанера;
  • ДСП;
  • стальные листы.

Об опалубке для СФ читайте тут.

Армирование

Монолитные бетонные столбы-опоры усиливаются армированием. Армирование необходимо для придания бетону сопротивляемости растягивающим и изгибающим нагрузкам.

Для укрепления каждого столба нужно несколько прутков арматуры 10-12 мм, которые устанавливаются вертикально на всю высоту опоры. Они связываются поперечными элементами из арматуры 6 мм.

Подробности — в этом материале.

Обвязка

Верхушки столбов связываются между собой обвязкой ростверком. Обвязку выполняют различными материалами:

  • железобетоном;
  • строительными блоками, уложенными на каркас;
  • швеллером;
  • деревянными брусьями;
  • двутавровыми балками.

Об обвязке СФ можно узнать тут.

Утепление

Если здание построено с высоким ростверком, между уровнем почвы и дном постройки образуется пустота, которая становится причиной выхолаживания помещений через пол. Кроме того, повышенная влажность может быстро разрушить материал стен и чернового пола.

Чтобы этого избежать, нужно фундамент утеплить. Для этого цоколь закрывается листами пенопласта или пенополистирола. Подробнее читайте здесь.

Чем закрыть?

На последнем этапе столбчатую конструкцию вместе с утеплителем закрывают фальш-цоколем (зибиркой). С этой целью применяется любой облицовочный материал, предназначенный для отделки цоколей.

О том, как и чем закрыть столбчатый фундамент, расскажет эта статья.

Столбчато-ленточный фундамент

С появлением современных материалов появилась возможность возводить облегченные коттеджи в один или два этажа. Это обстоятельство обусловило рост популярности более легких конструкций столбчатого фундамента. Они выполняются в виде заглубленных ниже уровня промерзания столбов, которые соединяются между собой ленточным фундаментом. В одиночку соорудить такое основание затруднительно, поэтому желательно пригласить помощников.

Земляные работы

Мероприятия по возведению фундамента начинаются с выполнения земляных работ. Они заключаются в подготовке строительной площадки и разметки в соответствии с проектом. Для этого используется бечевка, натянутая в две параллельные линии, расстояние между которыми равно ширине ленточного основания. При пересечении линий следует соблюдать прямой угол. Отмечаются места, где происходит пересечение и примыкание стен, а также углы сооружения.

На участке строительства ленточного основания осуществляется выемка грунта на глубину 300-400 мм.

Ширина этой траншеи выполняется на 70-100 мм больше глубины для возможности монтажа опалубки.
В точках расположения столбов производится бурение скважин. Для этого используют ручной бур. Диаметр этого приспособления может быть от 150 до 400 мм. При глубине строительства менее 1 м, укрепления стенок скважин не требуется. Если заглубление значительно, то требуется организовать укрепление стенок с помощью подпорок из досок.

На дне скважин создается песчаная подушка толщиной 100 мм.

В заключение осуществляется контроль взаимного положения скважин и будущей конструкции в целом.

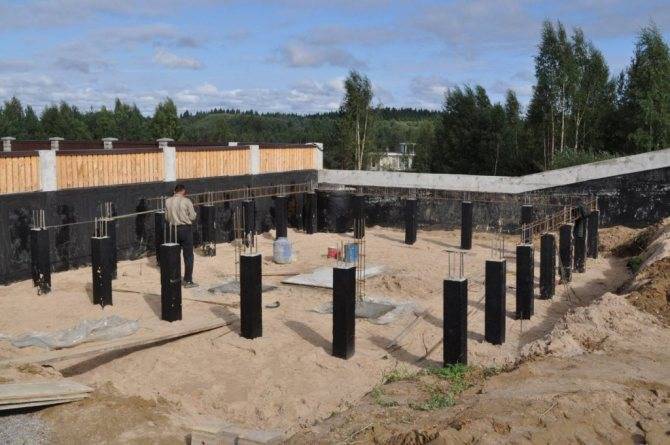

Обустройство столбов

Опоры столбчатого фундамента создаются из бетона. Для организации гидроизоляции прибегают к небольшой технической хитрости. Она заключается в формировании трубы из рубероида, который сворачивается в два слоя. Конструкция соединяется строительным скотчем и устанавливается в скважине.

Армирующий каркас создается путем увязки стальной арматуры диаметром 10-14 мм при помощи проволоки размером 6 мм. Длина его должна превышать глубину скважины на 150-250 мм.

Заливка раствора бетона происходит послойно. Первый слой толщиной 200-250 мм необходим для формирования подошвы. При его заливке приподнимают свернутый рубероид, чтобы раствор мог равномерно растечься. Далее полностью заполняют скважину бетоном для создания столба. Воздух в массе раствора и ликвидация пустот происходит с применением электрического глубинного вибратора.

Во время застывания раствора переходят к созданию ленточного фундамента.

Обустройство облегченного ленточного фундамента

С использованием сварки собираются детали армирующего каркаса из прутов арматуры и увязываются проволокой. После установки в траншею каркас соединяется с прутами арматуры, которые остались торчать на поверхности конструкции столбов.

Для создания опалубки используются доска, ДСП, фанера или металлические листы. После ее монтажа внутри котлована настилается слой гидроизоляции из мембраны или полиэтилена.

Далее происходит заливка фундамента с обязательным уплотнением раствора. Для застывания бетона и набора прочности требуется от трех до четырех недель. После этого производится демонтаж опалубки.

Столбчатый фундамент под каркасный дом

Он представляет собой отдельно стоящих бетонных столбов. Они располагаются по периметру дома и по пересечения стен внутри него. Нижняя их часть называется основание, а верхняя — оголовком

Важно, чтобы оголовки находились в идеально ровной горизонтальной плоскости, ведь именно на них, в дальнейшем, устанавливается каркас дома. Их высота, зачастую ровна высоте пола первого этажа и составляет 50-60 см от уровня земли

Часть столбов, которая находится под землей, обычно имеет круглое сечение, а надземная часть – квадратное или прямоугольное. Скважины для столбчатого фундамента бурятся обычным садовым буром, а вот обрешетку проще всего делать из обрезной доски. Диаметр скважин зависит от веса постройки, который в дальнейшем будет на нее оказывать давление, и дополнительного запаса прочности.

Площадь сваи совсем небольшая, поэтому она должна опираться на твердые слои почвы значительно ниже уровня промерзания. В среднем, глубина бурения составляет около 2-ух метров.

Надземную часть выполняют из армированного бетона, из кирпича и древесины. Последний вариант самый ненадежный, даже при обработке дерева антисептиками и гидроизоляцией, прослужат такие столбы недолго. Складывать столб из кирпичей довольно трудоемкий процесс, наиболее оптимальным вариантом является заливка бетоном. Армированный бетон обеспечит наивысшую прочность на сжатие и на растяжении, что убережет его от деформации от воздействия сил морозного пучения. Приготовить раствор можно самостоятельно, но с использованием бетономешалки.

Сами столбы могут иметь не только постоянное цилиндрическое или прямоугольное сечение, но и переменное – расширяясь у основания.

Второй вид хоть и потребует больших земельных работ, но благодаря увеличению площади опоры увеличит несущую способность всего фундамента. Кроме этого, увеличится и его устойчивость к пучению грунта.

Закладываются столбы такой формы двумя способами. В первом случае выкапывается яма прямоугольной или квадратной формы, по размеру больше будущего столба на 30-50 см. В нее устанавливается опалубка, которая задаст форму и армирующий каркас, после чего все заливается бетоном. Когда бетон затвердеет, опалубка снимается, и столб плотно закапывается.

С помощью этой технологии создаются бетонные столбы самых различных форм, но это довольно трудоемкий процесс который отнимет не только много времени, но и сил. Второй способ – технология ТИСЭ, она была разработана специально для строительства столбчатого фундамента своими руками. Он подразумевает применение бура ТИСЭ-ф, которым бурятся скважины диаметром 20 см. В нижней части бур имеет уширение 40 или 60 см, которое и создает расширение у основания столба в виде полусферы.

Для равномерного распределения нагрузки на все столбы, и придания все конструкции целостности и жесткости, заливается ростверк. Чаще всего под него делают опалубку и заливают бетоном с использованием арматуры.

Для каркасного дома, в отделке которого не использовано тяжелых материалов, он не обязателен.

Как сделать столбчатый фундамент из железобетона

Рассмотрим два распространенных вида устройства несущей конструкции.

Бюджетный мелкозаглубленный фундамент

Напомним: легкие опоры с малым заглублением подходят для нетяжёлых конструкций на прочных грунтах. Столбики можно выставить под каркасный дом или хозяйственную постройку. Столбчатый фундамент для бани станет отличным эффективным и дешевым вариантом устройства несущего основания.

  1. Подготовка скважин. Строительным буром на 25 выкапываем отверстия в грунте на глубину до 0,7 метров. Можно воспользоваться обычной лопатой. На дно выстилаем слой рубероида, закрывая и боковые стенки ямы. Это поможет избежать протечки цементного молока в грунт и в дальнейшем защитит конструкцию от воды и коррозии.
  2. На дно засыпаем небольшой слой песчано-гравийной подушки около 10 см, выкладываем армирующую сетку, вставляем в нее несколько прутков арматуры диаметра 10…12 мм и длиной больше проектируемой высоты столба на 10 см, заливаем бетонным раствором подушку толщиной 10-20 см.
  3. После застывания раствора вставляем в яму асбесто-цементрую трубу диаметром 150-200 мм, надевая ее на арматуру. Засыпаем внешнее пространство грунтом, а внутрь трубы заливаем бетонный раствор марки не ниже М300 на высоту столба. Некоторые специалисты допускают использование бетонной смеси М200, но надо помнить, что марка указывает на допустимую нагрузку, возможную для будущего изделия. Если домик или строение небольшое – пожалуйста. В случае с баней из бруса не стоит экономить, в добавок к существующим нагрузкам добавляется агрессивная среда воды.

По представленному описанию иногда создают столбы в грунте, затем изымают их после застывания бетона и в готовом виде монтируют в скважины.

Смотрите видео изготовления столбчатого фундамента своими руками:

После застывания бетона (от 5 до 15 суток камень наберет до 70% прочности) можно приступать к монтажу ростверка. Для облегченной конструкции подойдет деревянная или металлическая балка. Прежде, чем ее укладывать, на поверхность столба надевают 1-2 слоя рубероида для нормального соединения разнородных материалов. Далее в балке просверливают отверстия для продевания арматуры, накладывают элементы друг на друга и фиксируют гайкой. Так же к поверхности столба на этапе заливки можно прикрепить шпильку и аналогичным способом после застывания бетона надеть на нее ростверк.

Заглубленный фундамент

Классическое исполнение монолитного столбчатого фундамента встречается при строительстве коттеджей из бруса, бревна, сэндвич-панелей, иногда из легких бетонов.

Последовательность действий остается аналогичной:

  1. Подготовим основание – снимем верхний грунт, уберем растительность.
  2. По размеченному плану выкапываем скважины под столбики. Глубина их введения в землю определяется как глубина сезонного промерзания почвы плюс 20-30 см для устройства подушки. Ширина углублений зависит от типа выбранной опалубки. В этом качестве можно использовать рубероид, скрученный в 2 слоя трубкой диаметром 20 см, готовую трубу того же диаметра, доски или щиты для съемной опалубки. В случае с трубами и рубероидом не придется снимать форму – материал останется с опорой, для деревянной формы понадобится пространство в яме для ее монтажа.
  3. Выставляем опалубку в скважину, размещаем в ней арматуру 10-12 мм в диаметре. Оптимально взять 3-4 прутка.
  4. Заливаем бетонный раствор, уплотняя его каждые 30-40 см глубины.
  5. Ждем застывания камня около 5 дней в зависимости от условий.

Ростверк у классического столбчатого основания обычно монолитный железобетонный, если речь идет о строительстве тяжелых домиков. Можно воспользоваться сборными готовыми блоками, тогда просто выкладываем их на предварительно обмазанные битумом столбы и перевязываем выпущенной арматурой. С монолитным сложнее:

  1. Первым делом выстраиваем опалубку. Для этого берем обрезные доски 150(180) х 22 мм, сколачиваем из них форму. Между столбами выставляем деревянные подпорки для удержания большого веса монолита. Ширина ростверка должна быть не менее ширины свай.
  2. В подготовленную форму выкладываем арматурный каркас. Для небольшого дома можно взять арматуру 10 мм. Используем 4 прута, располагая их квадратом в сечении, но не менее 2 см от края изделия. Поперечно можно выставить дополнительные усилительные скобки, связанные с продольным армированием проволокой.
  3. Заливаем бетонный раствор. После его застывания снимаем опалубку.

Монолитный бетонный фундамент можно собрать за 7-10 дней. Такого же алгоритма придерживаются при устройстве бутобетонных опор.

Основные этапы строительства своими руками

В зависимости от материала, используемого для возведения свай, будет различаться процесс строительства основания для здания.

Из кирпича

Монтаж указанной конструкции значительно проще, чем монолитной, но полученный фундамент не сможет выдерживать серьезные нагрузки. Как правило, колонны из кирпича используются для постройки легких конструкций: сараи, беседки и др.

Делается предварительная разметка территории, роется котлован по отведенным границам. На дно укладывают щебень слоем до 20 сантиметров, утрамбовывают. Щебень поможет не только правильно распределить нагрузку, но и выполнит роль дренажа, чтобы грунтовые воды не достигли блоков. Для создания подушки насыпается песок слоем в 10 см, утрамбовывается и выравнивается по горизонтали.

Следующий шаг столбчатого фундамента– укладка кирпичей. Каждый слой выравнивается по уровню, крепление обвязки к столбчатому фундаменту происходит с помощью цементного раствора. Перевязка швов выполняется путем перпендикулярного выкладывания второго слоя. После того, как блоки выложены, сверху укладывается рубероид, являющийся гидроизоляцией. Этот необходимо, чтобы влага не попала в ростверк и последний не сгнил.

Блоков

Использование блочных элементов при строительстве– не самый дешевый и простой вариант столбчатого фундамента. Зато полученная основа имеет продолжительный срок эксплуатации и отлично поддается ремонту.

Весь процесс монтажа столбов из блоков полностью идентичен тому, как делаются колонны из кирпича:

  • Делается разметка территории с обозначением, где будут находиться основные узлы конструкции;
  • Далее роется котлован под каждый столб, засыпается щебень, песок. Каждый слой тщательно утрамбовывается и выравнивается по горизонтали;
  • Укладываются блоки, скрепляемые бетонным раствором.

Монолитные

Перед началом строительства проводятся проектно-изыскательные работы по монтажу. Только после этого переходят к проведению практических работ. Участок размечается, устанавливаются колышки на узлах будущей столбчатой конструкции для печного фундамента, натягивается бечевка. Для предварительной разметки не обязательно соблюдать точность углов.

Далее верхний слой почвы удаляется. Для простоты перемещения по площадке, рекомендуется утрамбовать грунт. После предварительной подготовки переходят к более точной разметке. Теперь колышки размещаются в точных местах, с соблюдением углов. После того, как все размеры выверены и установлены, переходят к рытью скважин под столбики. Как правило, котлован для свай имеет сторону 40 сантиметров. При необходимости, можно увеличить до 80 см.

Армирующие элементы состоят из прутов с диаметром 10 мм. Количество прутов зависит от размера столба и рассчитывается и индивидуально для каждого объекта. Армирование должно иметь высоту, достаточную для дальнейшей связки с ростверком. После того, как армирование установлено, сооружают опалубку для каждого столба и фиксируют в вертикальном положении обратной засыпкой. Для этого можно использовать плиты ОБС с толщиной не меньше 12 миллиметров. При этом нужно учитывать, что бетон должен скрыть металлическую сетку со всех сторон, толщина слоя не меньше 5 сантиметров.

Как только бетон застыл и набрал достаточную прочность можно демонтировать ограждения.

Из труб

В первую очередь чтобы провести работы из труб пвх надо срезать дерн и удалить верхний пласт грунта на участке. Срезать нужно глубиной примерно 30 см.

Далее производится разметка и надо набить колышки в тех местах где будут устанавливаться опоры. Используя технику сверлятся технологические скважины глубина которых составляет 1,5-1,7 м. и диаметром 25 см, однако перед тем как залить столбы под дом, желательно прочитать все отзывы.

Насыпается на дно гравий или щебень – приблизительно 20 см. Далее в каждую скважину нужно вставить трубы для фундаментных столбов диаметром 20 см. Трубы бывают:

  1. Асбестоцементные;
  2. Металлически
  3. Железобетонные.

Все зазоры уплотняются грунтом.

Трубы выставляются строго в вертикальном положении. Надо выставить уровень. При необходимости трубы укрепляются опалубкой.

Изготовление опалубки

Этот момент — определяющий фактор при изготовлении бетонных столбов для забора, так как от него зависят технические характеристики, ведь бетон требует утрамбовки для удаления воздушных пузырей, которые понижают прочность. По этой причине изготовление требует внимания и тщательности при сборке.

Операции с бетоном желательно производить при теплой сухой погоде. В противном случае возможно изменение в составе не застывшего бетонного раствора, что снизит качество конечного продукта. Есть два типа технологии:

  • Сооружение каркаса и заливка бетонным раствором сразу на месте.
  • Изготовление опоры в другом месте и последующая доставка к месту монтажа. Такой вариант возможен, если есть вибростол, на котором изготавливается вся партия опор.

Простой и лёгкий вариант – деревянный короб. Используется толстая фанера или струганные доски, из которых сооружается коробка, открытая с двух сторон для заливки. Внутренняя часть подгоняется, оклеивается полиэтиленовой плёнкой для предотвращения протекания. Деревянные части соединяются винтами.

Для круглых столбов

Те, кто предпочитает опорные столбы с круглым сечением, изготавливают их самостоятельно из труб ПНД диаметром 15 см. Тем более что они гораздо проще в производстве. Трубу надо ровно разрезать по вертикали на две половинки и приварить к ним ушки или петли для последующего соединения и сжатия обеих половинок. Далее в трубу заливается раствор и после застывания готовый профиль изымается. Таким образом, изготавливается необходимое количество бетонных труб.

Коробчатой

Такой вариант считается надёжным и собирается из трёх досок в форме конусовидного ящика с закрытыми торцами. Возможно применение водостойкой фанеры или листов из пластика или металла. Конусообразная коробка облегчает выемку застывшего профиля.

Внутренность также застилается пластиковой плёнкой, которая защитит дерево от размокания, а раствор от растекания. Столбы делают с параметрами сечения 150x200x200x200 мм.

Гидроизоляция

Повышенная влажность почвы негативно сказывается на долговечности и прочности столбчатого фундамента. А потому опоры рекомендуется покрывать слоем гидроизоляционного материала.

Если опоры выполняются из бетона, предпочтение отдают его влагостойким маркам. Несъемную опалубку покрывают слоем мастики или любого подобного материала. Когда при заливке столбов использовались трубы ПВХ, их дополнительно обрабатывать не нужно.

Важным этапом строительства становится гидроизоляция места соединения ростверка с опорой. В этом случае используют обмазочные или рулонные материалы. Хороший результат дает и их комбинация.

Разновидности

Столбчатые конструкции различаются по нескольким основным параметрам.

По форме опор

Бывают опоры круглого и прямоугольного сечения

При использовании в качестве несъемной опалубки труб получаются круглые столбы.

Монолитные бетонные опоры могут быть квадратными или круглыми в зависимости от проекта, их форма определяется видом опалубки.

По типу материала

Столбы для фундамента сооружают из кирпича, строительных блоков и труб. Кроме этого они бывают монолитными бетонными и деревянными.

Из кирпича

Полнотелый керамический или силикатный кирпич подходит для возведения опор на участке с плотным грунтом и низким залеганием подземных вод. Отличается долговечностью и прочностью.

Кирпичные столбы выкладываются на цементный раствор. В кладке часто оставляют внутренний колодец, который заливают бетоном или цементом. Подробнее читайте тут.

Из пластиковых и других труб

Стальные, асбестовые и пластиковые трубы являются несъемной опалубкой для армированной бетонной трубы. Труба устанавливается в скважину на песчаную подушку. В нее помещается арматурный каркас, после этого труба заливается бетоном.

О возведении столбчатого фундамента из пластиковых труб расскажет эта статья, из асбестовых, железных, ПВХ — эта.

Из бетонных блоков

Бетонные блоки используются как материал для наборных столбов. Часто применяются блоки размером 20*20*40. Их укладывают по 2 в ряд.

Подробности — в этой и этой статьях.

По глубине заложения

Насколько столбы должны быть вкопаны ниже уровня земли, определяет проектировщик. При этом учитывается ряд факторов – качество грунта, климатические особенности местности, вес будущей постройки.

Мелкозаглубленнй

предполагает заглубление столбов всего на 40-50 см

На крупнообломочной или скальной почве с таким фундаментом строятся достаточно габаритные деревянные постройки.

На обычном грунте со слабой пучинистостью мелокзаглубленные фундаменты применяются для строительства легких щитовых и деревянных зданий. Подробнее можно узнать тут.

Незаглубленный

Тип основания с установленными на поверхности земли столбами. Иногда столбы погружают в грунт на 10—15 см. Подходит для возведения негабаритных построек на крупнокаменном или скальном основании, а также для легких хозпостроек на непучинистом грунте.

О возведении незаглубленного СФ читайте тут.

Заглубленный

Чаще всего применяется заглубленный вариант столбчатого фундамента. В этом случае столбы вкапывают на глубину ниже глубины промерзания почвы. Применяется при строительстве жилых домов из легких материалов.

Заглубленные опоры должны быть установлены с особой тщательностью. Если опорная система будет неправильно рассчитана или некачественно построена, то столбы начнут неравномерно проседать. В результате их придется выравнивать и укреплять, а это достаточно дорого и трудоемко.

По способу возведения

Столбы могут быть сооружены путем сборки, заливки или установки готовой монолитной конструкции.

Сборный

При сооружении сборных столбов особое внимание уделяется цементному составу. От его качества зависит надежность и долговечность опор

Монолитный

Монолитные столбы получают путем заполнения предварительно подготовленных скважин бетоном. Для повышения прочности используется армирование. Можно привезти на площадку уже готовые монолитные армированные столбы и установить их в скважины.

Подробнее читайте здесь.

Столбчато-ленточный

Вариант, совмещающий столбчатую и ленточную технологию

После этого по линии ленты в местах повышенной нагрузки прокапывают ямы для опорных столбов. Далее устанавливаются столбы, и их верхушки связываются ленточной частью конструкции.

Более подробно расскажет эта статья.

По наличию ростверка

Ростверк – это конструкция, соединяющая все столбы фундамента в единое целое, благодаря чему обеспечивается равномерное распределение нагрузки от дома на столбы.

При помощи ростверка основанию здания придается повышенная прочность. Кроме того, создается защита от смещения столбов по горизонтали.

Ростверк может быть:

  • высоким;
  • повышенным;
  • заглубленным.

Высокий ростверк устанавливается на уровне более 15 см над землей. В этом случае исключается воздействие на него пучинистости грунта. Повышенный ростверк располагается на уровне от 0 до 10 см над землей. Существует еще заглубленный ростверк – частично погруженный в грунт.

Легкие постройки на устойчивых непучинистых грунтах можно строить без ростверка. В этом случае каждая опора накрывается оголовком. Связываются столбы черновым полом дома.

Подробнее читайте здесь.
