Как штробить стены под проводку

Как замаскировать штробы с проводкой

Работы по проведению скрытых каналов обычно выполняют до нанесения штукатурки, чтобы после разводки коммуникаций выровнять всю поверхность стены для нанесения финишного покрытия. Но если проводка заменяется уже после черновой отделки стен, действовать нужно аккуратно, чтобы проведение штроб не превратило точечный ремонт в капитальный.

Самые ровные каналы выполняются при помощи болгарки или штробореза, но если работать только перфоратором или зубилом, избежать сколов не получится

Самый простой вариант обработки каналов – гипсовая штукатурка. Наносить ее нужно после того, как бороздки были очищены от пыли и прогрунтованы, а все провода установлены согласно плану-схеме.

Чтобы уменьшить усадку, стену у штроб рекомендуют смочить водой. Затем нужно приготовить густой раствор гипсовой штукатурной смеси и с помощью лопатки/шпателя заполнить канал.

Порядок работ и правила расположения штроб

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

• Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).

• Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
• Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:
  • Отмечаем места расположения розеток/выключателей, светильников.
  • От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.
  • В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.

• Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.

• Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
• Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

• Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.

• Планировать надо так, чтобы не было пересечения канавок.
• При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
• От любого другого угла, дверного и оконного проема отступают не менее 10 см.
• От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.

Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но  обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

В железобетонных стенах нельзя нарушать стальной каркас

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Советы по штроблению

Хоть вы и не мастер, но все-таки прислушайтесь к умным советам. Не пытайтесь сделать все быстро и за пару часов. Лучше семь раз отмерить и один раз отрезать, чем наоборот – так гласит народная мудрость.

• При скрытой форме прокладки (когда провода проходят под слоем штукатурки или в перегородках до 80 мм), провода прокладывают параллельно архитектурно-строительным линиям.
• Расстояние проводов (горизонтально проложенных) от плит перекрытия не может быть больше 150 мм.
• В стенах, чья толщина более 8 см, борозды для проводки можно проводить по самому короткому пути, а при работе с тонкостенной внутрикомнатной перегородкой штробить разрешается, как мы уже указали, параллельно строительным линиям, имея расстояние между горизонтальными трассами и плитами перекрытия не больше 15 см.
• Штроборез может делать линии на стенах сразу двумя алмазными дисками (расположенными один рядом с другим). Это быстро и надежно.
• Используя специальную технику (штроборез), не забудьте и про пылесос, который необходим для сбора пыли. Лучше если это будет промышленный и мощный бытовой прибор (такой пылесос не перегревается быстро и выносит большие нагрузки).
• Для работы со стенами выбирать инструмент необходимо из расчета плотности материала, который придется штробить.
• Углубления в стене используются не только для прокладки электропроводки, но и системы трубопроводов (ширина может достигать 5–10 см).
• Перед началом штробления (если это старая квартира), проведите соответствующие меры (прозвонку поверхности), чтобы удостовериться, что на этом месте работ не имеется уже в наличии скрытая устаревшая проводка.
• Не проводите сами работы, если у вас давняя аллергия на пыль – спасти ваши дыхательные пути от нее вам не поможет ни маска, ни лекарственные препараты.
• При проведении каналов под трубы (для дальнейшего сокрытия труб под слоем штукатурки), лучше проверить стены путем прозвона. Это поможет удостовериться в том, есть или нет в ваших стенах скрытой электропроводки.
• Имейте в виду, что вся процедура замены электропроводки – это достаточно серьезная вещь и вам понадобится опыт, а еще лучше соответствующая квалификация (так что подумайте, настолько ли дорого вам обойдется выполнение сложных работ профессионалами в обмен на обеспечение гарантии качества и надежности).

Теперь вы знаете как проштробить стену под проводку. Так что – желаем удачи!

Особенности работы с различными материалами

Мало выбрать подходящий инструмент для штробления стен под проводку

Важно ознакомиться еще и с тем, какой материал лежит в основе стен, чтобы понять, как с ним работать. Существуют еще и общие правила, которые применимы для всех конструкций

Но в случае с кирпичными стенами, провода лучше укладывать горизонтально. Еще лучше, если местом их расположения будут горизонтальные швы между рядами кладки. Во всех случаях штробы должны располагаться вертикально или горизонтально, исключением выступают мансардные этажи.

Длина паза не должна превышать 3 м. Количество поворотов нужно снизить до минимума. Штробление стен под проводку в панельном доме не разрешено, если перед вами несущая конструкция. Она берет на себя всю нагрузку от верхних этажей и крыши, а снижение ее несущей способности влечет риск обрушение всего здания.

Если же вы получили все разрешения и планируете осуществлять проделывание паза под проводку, а в наличии лишь углошлифовальная машина, вам могут понадобиться насадки на болгарку для штробления. Для этого вы можете приобрести:

• место под установку циклона;
• кожух для защиты;
• 2 пильных диска;
• раструб для пылесоса.

Для этого оборудования можно использовать еще и специальную насадку, называемую штроборезом. Ее лучше не применять, если мощность оборудования не превышает 1500 Вт. Чтобы исключить перегрев мотора, нужно приобрести диск с диаметром не больше 180 мм.

Штробы в бетоне и кирпиче

Работая в панельном доме, вы должны помнить о том, что до розеток проводят пазы лишь в том случае, если стены не являются несущими. От пола розетки следует удалить на 30 см или больше. Что касается кирпича, то при его кладке нужно не нужно заполнять швы раствором, чтобы после их не расшивать и уложить туда проводку. Если же кладка уже выполнена, раствор можно удалить механическим способом. А вот при работе с бетоном молоток и зубило не помогут.

Как работать с деревом и газобетоном

В древесине прокладка коммуникаций запрещена. Провода должны располагаться снаружи стены, а после перекрываться кабель-каналом. Что касается газобетона, это довольно мягкий материал, работать с которым вы можете даже ручным штроборезом. Его домашние мастера иногда изготавливают самостоятельно.

Нюансы с несущими стенами

Несущие стены ни при каких обстоятельствах штробить нельзя. Это может привести к нарушению целостности важных для всего здания конструкций. Если же начинать такие работы без разрешения, это может обернуться штрафом и необходимостью удаления проложенной проводки.

Самодельный пылеуловитель для болгарки

Разумеется, в продаже есть готовые приспособления, превращающие вашу болгарку в эффективный штроборез. Вот только стоимость подобных насадок приближается к цене самой УШМ.

Опять же, решение принимается, исходя из объема предстоящих работ.

Однако, нет повода для расстройства. Самодельный пылеуловитель можно сделать буквально из строительного мусора.

Несколько обрезков ламината, кусок канализационной трубы из пластика, и бытовой пылесос (желательно циклонного типа).

Можно приспособить даже колесики, просторы для творчества не ограничены. Кроме основного предназначения, насадка (пусть даже и самодельная) повышает безопасность работ. Современные отрезные диски уже не разлетаются в стороны, как было раньше. Да и ломаются они не часто. А вот вылетающие из-под болгарки камни, могут нанести травмы оператору.

При наличии пылеуловителя, штробление будет комфортным и безопасным.

Правила проведения процесса

Согласно СНиП электропроводка в стене — основные пункты, которые являются обязательными для выполнения:

1. Вырезаемые каналы под провода и кабеля запрещено проводить под углом. Направление должно быть строго горизонтальным или вертикальным.
2. Вертикальные каналы должны проведены на расстоянии как минимум 10 см от ближайших к ним элементов (углы, оконные и дверные откосы). При создании каналов близ газопровода  расстояние увеличивается до 40 см.
3. Горизонтальные каналы для кабелей и проводов не должны размещаться далее 15 см от верхних или нижних плит перекрытия.
4. Размеры вырезаемого канала строго определены: глубина – 2,5 см, ширина равна глубине.
5. На несущих стенах дома нельзя выполнять вырезку горизонтальных каналов.  Количество розеток в панельных домах меньше, их монтируют только на внутренних перегородках.
6. Количество поворотов (углов) каналов от (распределительной коробки) и до их конца (розетка, выключатель) должно быть сведено к минимуму.

Подготовка помещения перед штроблением

Для начала проверьте стены на старую проводку: для этого понадобится специальный сканер. Его можно найти в любом большом строительном магазине от 800 рублей. Это предотвратит возможные удары током и пересечение новой линии штробы со старой.

После следует приступать к составлению условного чертежа. Даже если вы не обладаете достаточными графическими навыками, он поможет сосредоточиться и лучше понять, как выгоднее расположить каналы.

Для удобства рекомендуется дополнительно обозначить старую линию электричества, если она есть.

• При этом следует учесть не только расположение выключателей, окна и двери, но и цель штробления. Возможно, вам нужно лишь поменять устаревшую проводку?
• В таком случае можно использовать старые каналы: это сэкономит время и силы. Достаточно лишь расширить их в зависимости от толщины проводов и, если понадобится, прочистить.
• После можно приступать к переносу плана непосредственно на стены здания: от коробки распределения до выводов кабелей. Мягкий карандаш или мел отлично подойдет для этого занятия.

Учтите, что предстоящая работа будет грязной. Закройте дверь, прикрыв щели влажной тканью или оборонительной пленкой. Если вы не хотите тратить время на уборку после штробления, то накройте все поверхности бумагой или любым другим материалом.

Если необходимо проштробить потолок, ни в коем случае не используйте стремянку: тяжелый инструмент может легко перевесить при шатком положении, и лестница обвалится.

Стоит ли покупать себе штроборез?

Скажем так, все зависит от частоты использования прибора и вида выполняемой работы. Если вы планируете укладывать проводку исключительно у себя дома, тогда вполне можно обойтись болгаркой, например, Makita GA 5030 с диском 125 мм, так как штробление выполняется обычно за один день. В этом случае приобретение штробореза будет нецелесообразным — он попросту не окупится.

Кстати, если вы живете в большом городе и у вас есть много строительных магазинов, то просто возьмите штроборез в аренду. За каких-то 500 — 1000 рублей вы проштробите стену и не будете переплачивать за прибор, которым больше ни разу не воспользуетесь.

Если вы планируете выполнять коммерческие заказы, монтируя проводку клиентам, тогда лучше купить штроборез. Из личного опыта скажем, что при монтаже проводки раз в месяц болгаркой еще можно как-то обойтись. Но при еженедельных заказах очень важна скорость выполнения работ, поэтому штроборез нужен как воздух.

Штробление: основные способы, плюсы и минусы

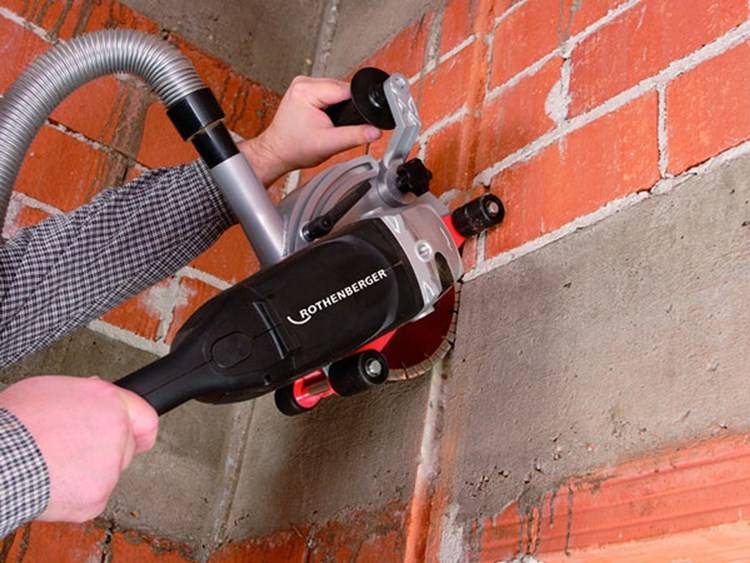

Штроборез — инструмент, предназначенный специально для штробления стен

Способ штробления стен напрямую зависит от инструмента, который будет использоваться в работе. Рассмотрим подробнее, какими приспособлениями можно пользоваться для проделывания борозд в толще стен:

1. Перфоратор применяется для штробления стен достаточно часто. Он позволяет проделать работу быстро, но борозды при пользовании таким инструментом получаются неровными. Перфоратор также отбивает лишние части бетона или кирпича, поэтому для заделывания штробы придётся потратить больше раствора и времени. Кроме того, инструмент работает шумно и требует подключения к электропитанию. Впрочем, при использовании такого прибора образуется относительно мало пыли, а на сам процесс уходит не так уж много времени.
2. Проделать борозды в стенах можно и с помощью болгарки. Она хороша тем, что позволяет прорезать ровные канавки именно в тех местах, которые были заранее отмечены на поверхности. Между этими краевыми линиями нужно будет сделать борозду для проводов, а значит, вместе с болгаркой придётся использовать и другие инструменты, к примеру, зубило либо тот же перфоратор. Минус болгарки состоит ещё и в том, что для штробления нужны алмазные пилы, которые стоят немалых денег. Зато итоговый результат получится достаточно аккуратным.
3. Штроборез – это приспособление, предназначенное именно для проделывания штроб в стенах. Инструмент оснащён двумя пилами, которые в процессе использования проделывают в стене две ровных параллельных канавки. Штроборез работает быстро и аккуратно, но стоит достаточно дорого. Впрочем, если вам ненадолго понадобится такой прибор, его можно взять напрокат и сэкономить деньги.
4. Зубило с молотком – инструменты для прокладывания штроб вручную. Минусов у такого способа очень много. Во-первых, работать зубилом и молотком долго, сложно и физически тяжело. Во-вторых, качество результата не всегда оправдывает ожидания, так как сделать ровную штробу вручную непросто. Среди плюсов такого метода можно выделить доступность и дешевизну. Ручное штробление молотком и зубилом целесообразно использовать тогда, когда нужно проделать в стене борозду небольшого размера.
5. В некоторых случаях штробление стен осуществляют при помощи ударной дрели. Способ этот не очень простой и трудозатратный, поэтому используется редко. Для проделывания борозды ударной дрелью в стене сначала просверливают отверстия, равноудалённые друг от друга, после чего дрелью работают как молотком, выбивая в бетоне штробу по намеченным углублениям.

Перфоратор + болгарка – насколько эффективно взаимодействие?

Самостоятельно проштробить стену под электрическую проводку помогает перфоратор. Профессиональный и любительский инструменты отличаются качеством, набором насадок и дополнительными характеристиками, но главное преимущество этой техники перед дрелью есть в любом варианте – ударная функция. Да, данная функция есть и в дрели, однако при постоянной работе в ударном режиме техника быстро изнашивается.

Штробление болгаркой

Перфоратор – мощный инструмент, при желании можно отключить вращение и получить полноценный отбойный молоток. Поэтому штробить бетонную стену с ним просто и быстро. Для работы используем две насадки с коротким и длинным буром, металлическую лопатку. Принцип действия мало чем отличается от варианта в предыдущей главе. Проделываем по намеченной линии отверстия на расстоянии 1–1,5 см на глубину 25 мм. Очищаем углубление от остатков бетона лопаткой. Готовая штроба получается слегка неровной.

А если вы хотите добиться ровных линий, комбинируйте болгарку (УШМ) с перфоратором. Чтобы процесс проходил быстро, болгарка оснащается алмазным диском. Так работа с кирпичным или бетонным покрытием не будет доставлять вам хлопот. Проводим два параллельных надпила на расстоянии, равном ширине штробы. Далее берём перфоратор и проделываем канавку на необходимую глубину, повторяя знакомые действия, описанные выше. В результате комбинации этих двух инструментов получаются ровные линии и достаточно однородная глубина штробы.

Штробление перфоратором

Главный недостаток метода – большое количество пыли, которая выделяется при работе с болгаркой. Чтобы минимизировать её, используйте промышленный пылесос. Для удобства работы привлеките помощника, который будет удерживать пылесос как можно ближе к месту среза. Не забудьте хорошо проветрить помещение после штробления.

Штробление стен под проводку: порядок и техника безопасности

Так как прокладка проводки должна проводится по определенным правилам (описаны выше), то сначала стоит нарисовать план, продумать размещение всех розеток, выключателей. Желательно план рисовать в масштабе, делать это можно в специальных программах для черчения схем, а можно — на бумаге. Потом на стены переносятся точки, где устанавливаются розетки, выключатели, люстры, бра, распаечные коробки. После этого их соединяют в единую систему системой линий, по которым затем прокладывают штробы.

Затем при помощи детектора проводки проверяете нет ли под проложенными трассами уже действующей проводки (если делаете ремонт), при необходимости вносите коррективы. Только после этого собственно начинается штробление стен под проводку.

Сначала можно при помощи дрели и специальной насадки — коронки подходящего диаметра — насверлить отверстия под установку подрозектриков и монтажных коробок. Потом можно приступать к штроблению.

Но стоит помнить, что проделывать канавки под проводку в стенах из кирпича, бетона, древесины — дело пыльное и шумное. Потому работать надо в отведенные для шумных работ часы — днем, в будни, с перерывом на обед — могут отдыхать маленькие дети.

Штробить стены надо в респираторе и защитной одежде

Перед началом работ в конкретном помещении, вход желательно завесить мокрой тканью — меньше будет лететь пыль. Работать надо в респираторе и очках, а лучше — надеть защитный щиток, который закроет все лицо (но от респиратора не отказывайтесь). Также стоит надеть плотную одежду, закрывающую руки и ноги — при работе отлетают частицы материала стен, и самые мелкие довольно ощутимо секут кожу, а глаза могут повредить серьезно.

Это основные правила безопасности при штроблении стен под проводку, но не стоит забывать еще и о правилах работы с электроинструментом, особенно таким, как УШМ и ручная циркулярная пила.

Правила безопасности монтажа электрики

При выполнении работ по обустройству электропроводки необходимо соблюдать определенный перечень правил. Их выполнение обеспечит безопасность рабочих при производстве монтажа. Основные правила электробезопасности:

• запрещается прикасаться к временным элементам проводки, оголенным концам проводов, несправным выключателям, патронам;
• разрешается осуществлять монтаж с лестниц на высоте не более 4 метров от уровня полов, а со стремянок не более 3 метров от уровня полов. Ножки лестниц и стремянок должны быть надежно зафиксированы;
• запрещается устанавливать лестницы, стремянки на дополнительные подставки;
• необходимо для работы на высоте от 3 метров и выше использовать специальные настилы (подмостки) шириной не менее 1,5 м. Эксплуатируемый электроинструмент должен быть заземлен;
• запрещается работать стоя на двух ступенях лестницы. Ступени лестницы должны быть встроены в основание, а не прибиты;
• осуществлять штробирование стен только с подмосток в защитных очках, рукавицах;
• при проведении работ запрещается находиться под подмостками;
• при осуществлении работ в помещениях с повышенной влажностью необходимо использовать лампы-переноски напряжением 12-36 вольт;
• при осуществлении работ с отключенной электроцепью, для обеспечения электрозащиты, нужно подсоединять заземляющий проводник к фазоведущим проводникам (первым заземляется закорачивающий провод);
• при монтажных работах в распредщитах электроканалы пола закрываются досками толщиной не менее 50 миллиметров;
• запрещается оставлять на щитке инструмент, не закрепленные элементы, выполнять монтаж панели на нескольких уровнях одновременно;
• запрещается использовать строительный монтажный пистолет не обученным лицам, не имеющим удостоверения на право использования.

Мероприятия по прокладке кабелей в штробах могут быть осуществлены практически каждым. Но следует учесть, что при выполнении этого вида строительных работ выделяется много каменной пыли и крошек. Органы дыхания необходимо защищать с помощью респиратора, а глаза – очками или маской с защитным щитком. Выполнение технологии прокладки и техники безопасности при использовании электроприборов обеспечат грамотное и безопасное завершение работ.

Процедура укладки проводов

Изготовление штроб является только промежуточным этапом обустройства электричества в доме. Оно будет функционировать надежно и правильно только в том случае, когда будет соблюдена последовательность всех работ.

После окончания штробления проводятся такие мероприятия:

1. Контрольная проверка параметров канавок, соответствие их ширины и глубины проектным данным. При необходимости проводится доработка.
2. Очистка штроб от крошки и пыли. Для этого лучше всего использовать промышленный пылесос. Если таковой отсутствует, то можно воспользоваться несколькими щетками с различной степенью жесткости ворса.
3. Обработка внутренней поверхности канавки грунтовкой глубокого проникновения. Это необходимо для лучшей адгезии со штукатуркой и укрепления стенок штробы. Для достижения желаемого результата целесообразно обработку проводить дважды.
4. В канавку укладывается и фиксируется раствором гофрированная ПВХ-трубка с внутренним тросом. После застывания фиксирующего раствора проводится окончательное заделывание штроб вровень со стенами. Кабель затягивается внутрь гофрированной трубки с помощью стального троса.

Профессиональные строители не рекомендуют укладывать провода в стены без пластиковой трубки. Это чревато разрывом кабеля при усадке здания, деформации стен и появлении трещин.

Основные разновидности штробления стен

Штробление стен под трубы

1. Во избежание нарушения монолитности несущих стен их нельзя подрезать более чем на 1/3 толщины. В бетонных стенах глубина борозды не должна превышать толщины защитного слоя панели, покрывающего ее арматурный каркас. По этой причине штробление стен под трубы гораздо удобнее выполнять на кирпичных или пенобетонных конструкциях, в которых глубина каналов не регламентируется уровнем залегания арматуры ввиду ее отсутствия.
2. После укладки трубопроводов в вырезанные борозды их следует тщательно заделывать, исключая образование пустот, которые негативно влияют на несущую способность стен. Для этой цели используется цементно-песчаный раствор.
