Как правильно изготовить стропила для двухскатной крыши своими руками, а так же их виды и способы усиления стропильной системы

Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

От чего зависит шаг расположения стропил

Рассмотрим факторы, определяющие шаг между стропилами двухскатной крыши, подробнее. Необходимо сразу учесть, что количество стропил определяет несущую способность. Уменьшение их числа усложняет монтаж утеплителя, способствует провисанию планок обрешетки и кровли, установленной на них.

В то же время, слишком частое размещение стропил также создает трудности при монтаже утеплителя. Его приходится подгонять по ширине, что создает отходы, т.е. непроизводительный расход материала. Поэтому часто критерием для определения шага стропил используют размер теплоизолятора. Например, многие виды минеральной ваты имеют ширину 60 см, что вполне подходит для большинства конструкций двускатных крыш.

Утепление минеральной ватойИсточник tues.ru

Кроме того, шаг стропил напрямую зависит от их количества. Это расчетная величина, которая определяется исходя из несущей способности опорных элементов. Нагрузки, воздействующие на кровельное покрытие, а также вес самого покрытия имеют достаточно большие значения, поэтому для их принятия нужна устойчивая и прочная конструкция. Необходимо учитывать, что тип стропильной системы также имеет значение, поскольку наслонные стропила значительно тяжелее висячих, они образуют заметную нагрузку на стены и фундамент дома.

Ветровая и снеговая нагрузки – это внешние факторы, влияющие на конструкцию крыши. Вес снега в зимний период способен продавить или даже сломать крышу, если ее конструкция не рассчитана должным образом. В приложениях СНиП есть специальные данные о среднегодовом количестве снега в разных регионах. В некоторых из них на каждый квадратный метр приходится до полутонны снега.

Если высчитать вес снега на всей площади крыши, получится весьма впечатляющее значениеИсточник seaside-home.ru

Кроме снега, серьезные нагрузки создает ветер. При этом, если снеговая нагрузка статична, то ветровые воздействия внезапны и неравномерны. Ветер может подняться в любое время года, и зимой, и летом, что заставляет относиться к нему со всей серьезностью. При выборе угла наклона следует выяснить силу и направление преобладающих ветров в регионе, узнать о возможности ураганных порывов. В приложениях СНиП имеется .

Информация о величине ветрового давления в разных регионах РоссииИсточник tues.ru

Все эти факторы определяют параметры стропильной системы и расстояние между отдельными опорами.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

  • Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
  • Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
  • Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Как рассчитать длину стропил вальмовой крыши

Несмотря на разнообразие типов крыш, их конструкция состоит из одних и тех же элементов стропильной системы. Для крыш вальмового типа:

  1. Коньковая опорная балка или коньковый брус — является несущим элементом конструкции кровли вальмового типа. К нему выполняется крепление диагональных стропил. Длина бруса рассчитывается по формуле: Lконька = L — D, где L и D равны длине и ширине сторон здания.
  2. Центральное стропило — брус, который располагается по краю стропильной системы и формирует угол наклона фронтонного ската крыши. Верхним краем упирается в коньковый брус. Длина центральных стропил рассчитывается по формуле: Lцентр.стропил = h2 + d2, где h — высота конька, а d — расстояние от торца конька до стены.
  3. Промежуточные или рядовые стропила — образуют поверхность трапециевидного ската. Устанавливаются согласно рассчитанному шагу. Длина рядовых стропил рассчитывается по аналогичной формуле для центральных стропил.
  4. Диагональные стропила (боковые, рёбра, накосные или угловые стропила) — стропильный брус, который верхним краем упирается в торец конька, а нижней частью — в угол дома. Диагональные стропила обуславливают форму скатов кровли. Длина диагональных стропил рассчитывается по формуле: Lдиаг. стропил=√(L2+d2), где L — длина центрального стропила, а d — расстояние от нижней части стропильного бруса до угла дома.
  5. Нарожники или короткие стропила — короткий стропильный брус, который верхним концом монтируется к диагональному стропилу и формирует угловую часть трапециевидного ската. Длина нарожников рассчитывается по следующим формулам:
    • первый нарожник L1 = 2L/3, где L — длина промежуточного стропила;
    • следующий нарожник L2 = L/3, где L — длина промежуточного стропила.
  6. Расчёт необходимого удлинения стропил для образования свеса карниза выполняется по формуле DL = k/cosα, где k — расстояние от края свеса карниза до стены, cosα – косинус угла наклона кровли.
  7. Угол наклона рядовых стропил определяется по формуле Β = 9о — α, где α – угол наклона ската кровли.

Декоративные стропила: 0% нагрузки

Первым делом определитесь с самым главным пунктом: типом крыши и ее назначением. Дело в том, что крыша жилого дома зимой выдерживает большую шапку снега, постоянный ветер на высоте, ее нередко утепляют изнутри, а вот к стропильной системе небольшой беседки, спрятанной под кронами деревьев, предъявляют совсем другие требования.

Например, если вы строите перголу в ее классическом понимании, то совершенно не важно, какое именно будет у нее расстояние между стропилами – это уже чисто эстетический фактор:

В приведенной иллюстрации видно, что даже в такой постройке есть свой шаг стропил. Ведь здесь он обеспечивает и эстетический фактор, и жесткость самой конструкции. Но выбирают шаг произвольным путем.

Четырехскатная крыша для беседки своими руками

Сооружение уютной беседки на приусадебном участке является идеальным вариантом создания комфортной зоны отдыха. В зависимости от геометрической формы, сооружению можно подобрать наиболее подходящий вид четырехскатной крыши.

Четырехскатная крыша для беседки может быть построена как из бруса, так и из металлопрофиля

Для беседки квадратной формы целесообразно соорудить шатровую крышу с четырьмя равными по размеру треугольными скатами, соединенными в одной точке. Для конструкций прямоугольной формы идеально подойдут четырехскатные крыши вальмового типа.

Несмотря на то, что данная конструкция дороже и сложнее по сравнению с двухскатной, именно она является наиболее подходящим вариантом для беседки. Четырехскатная крыша является наиболее целесообразным решением для данной задачи по ряду причин:

  • за счет большого количества наклонных скатов обеспечивается эффективная защита от атмосферных осадков;
  • большие свесы способны долго сохранять тепло, которое аккумулируется на протяжении солнечного дня;
  • наклонные скаты хорошо защищают от проникновения навязчивых солнечных лучей, не заграждая при этом кругозор;

Четырехскатная крыша для беседки удобна тем, что скаты хорошо защищают от солнечных лучей, при этом сохраняется хороший обзор

Как сделать четырехскатную крышу для беседки?

Прежде чем приступать к возведению стропильной системы для беседки, необходимо рассчитать угол наклона скатов, высоту конька и нагрузку для правильного выбора сечения стропил. Получив результат, необходимо составить чертеж стропильной системы, где отображаются все размеры и взаимное расположение элементов стропильного каркаса.

Размер и сечение стропил зависит от размера самой крыши, а также от угла наклона скатов

На основании чертежа производится подготовка необходимых элементов и их последующая сборка. Устройство четырехскатной крыши для беседки состоит из следующих последовательных действий:

  1. Усиление доской верхней обвязки каркаса беседки.
  2. Крепление к обвязке балки-затяжки при помощи металлических уголков.
  3. Отступив от середины затяжки одинаковое расстояние (около 50 см), необходимо установить две деревянные стойки высотой по 100 см каждая.
  4. Соединение верхушек стоек коньковым прогоном.
  5. Установка рядовых стропил с выбранным шагом.
  6. Закрепление диагональных стропил при помощи гвоздей к коньку таким образом, чтобы они продолжали коньковый прогон.
  7. Установка наружных стропил, которые крепятся одной стороной к диагональным ногам, а другой присоединяются к верхней обвязке конструкции. Шаг между стропилами составляет около 60 см.
  8. Укладка гидроизоляционного покрытия на стропила внахлест одной стороны на другую около 10 см и фиксация его степлером. Закрепление гидроизоляции вдоль стропил осуществляется при помощи реек контр-обрешеки.
  9. Установка обрешетки.
  10. Монтаж кровельного материала с обработкой всех стыков герметиком.

Пример удачного использования четырехскатной крыши для беседки, с покрытием из натурального сена

Ознакомившись с особенностями конструкции, можно смело приступать возведению выбранного типа четырехскатной крыши. Однако следует помнить о том, чтобы получить надежную, прочную и долговечную конструкцию не следует пренебрегать предварительными расчетами элементов конструкции и строго соблюдать алгоритм выполнения работ.

Конструктивные элементы стропильной системы

Мы дадим перечень всех элементов, которые необходимо рассчитывать для каждого конкретного случая.

Мауэрлат

Наиболее простой элемент стропильной системы, может изготавливаться из бруса 150×150 мм, 200×200 мм или досок 50×150 мм и 50×200 мм. На небольших домах разрешается использовать спаренные доски толщиной от 25 мм. Мауэрлат считается неответственным элементом, его задача лишь равномерно распределять точечные усилия от стропильных ног по периметру фасадных стен строения. Фиксируется к стене на армирующем поясе при помощи анкеров или больших дюбелей. Некоторые стропильные системы имеют большие распирающие усилия, в этих случаях элемент рассчитывается на устойчивость. Соответственно, подбираются оптимальные способы фиксации мауэрлата к стенам с учетом материала их кладки.

Мауэрлат

Стропильные ноги

Формируют силуэт стропильной системы и воспринимают все действующие нагрузки: от ветра и снега, динамические и статические, постоянные и временные.

Стропильные ноги

Изготавливаются из досок 50×100 мм или 50×150 мм, могут быть сплошными или нарощенными.

Наращивание стропил

Доски рассчитываются по сопротивлению на изгиб, с учетом полученных данных подбираются породы и сорта древесины, расстояние между ногами, дополнительные элементы повышения устойчивости. Две соединенные ноги называются фермой, в верхней части могут иметь затяжки.

Что такое стропильные фермы

Затяжки рассчитываются на растяжение.

Затяжка на стропилах

Прогоны

Одни из самых важных элементов стропильной системы двухскатной крыши. Рассчитываются на максимальные изгибающие усилия, изготавливаются из досок или бруса соответствующего нагрузкам сечения. В самом высоком месте устанавливается коньковый прогон, по сторонам могут монтироваться боковые. Расчеты прогонов довольно сложные и должны учитывать большое количество факторов.

Коньковый прогон

Опоры для стропил

Могут быть вертикальными и наклонными. Наклонные работают на сжатие, крепятся под прямым углом к стропилинам. Нижняя часть упирается о балки перекрытия или бетонные плиты, приемлемы варианты упора о горизонтальные лежни. За счет упоров есть возможность использовать для изготовления стропильных ног более тонкие пиломатериалы. Вертикальные упоры работают на сжатие, горизонтальные на изгиб.

Опоры для стропил

Лежни

Укладываются вдоль чердачного помещения, упираются в несколько несущих стен или межкомнатных перегородок. Назначение – упрощение изготовления сложной стропильной системы, создания новых точек передачи нагрузок от различных типов упоров. Для лежней можно использовать балки или толстые доски, расчет делается по максимальному изгибающему моменту между точками опоры.

Лежень на схеме

Обрешетка

Тип обрешетки выбирается с учетом технических параметров кровельных покрытий и на показатели стропильной системы не влияет.

Обрешетка крыши

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Для профнастила угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов. Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька

Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

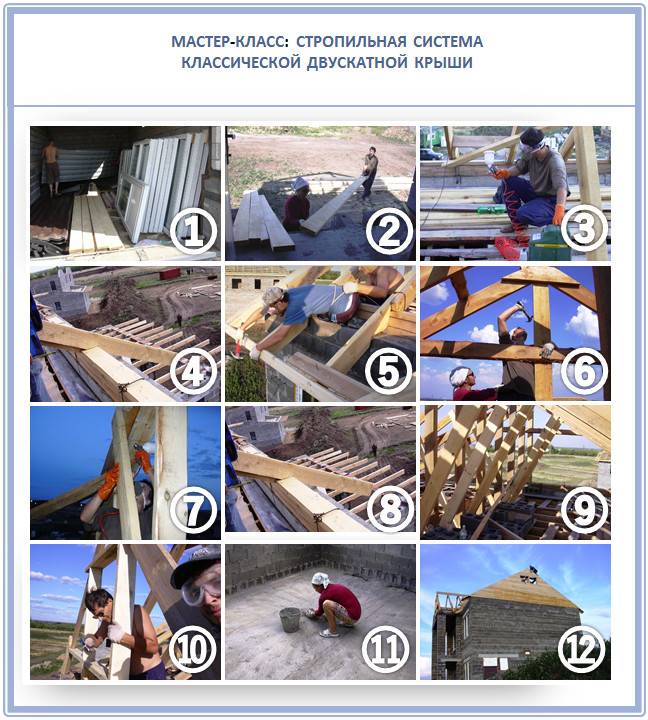

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

  1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
  2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
  3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
  4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
  5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Видео по теме:

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

  • Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
  • Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
  • Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Особенности

Двускатная крыша, в отличие от односкатной, нуждается в более детальном расчёте, так как по её средней линии (и не только) эти скаты держатся друг на друге, разграничивая и уравновешивая нагрузку от своего реального веса. Стропильно-двускатная конструкция – доски, отрезки бруса и отдельные балки отличной друг от друга формы и площади поперечного сечения. Для монтажа применяют преимущественно хвойный брус (например, сосновый) – в отличие от лиственницы, он выдерживает заметно большие нагрузки. Этот брус со стороной 15 см (квадратного сечения) укладывают вдоль каждой из несущих стен строения. Крепление достигается при помощи анкеров, стержней с «саморезной» резьбой и шпилек диаметром от 16 мм. Это и есть мауэрлат – он передаёт равномерную нагрузку от стропил к стенам постройки.

Как укрепить правильно и надёжно — правила усиления конструкции крыши

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос. Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.

Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.

В некоторых случаях чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты. При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится. Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.
