Как сделать 4-х скатную крышу: устройство, узлы

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

сначала на верхнюю обвязку торцевой стены наносится осевая линия;
затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька		Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса	Длина дома минус его ширина	Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции)	Формула для расчета длины центральных стропил	Теорема Пифагора
Длина рядовых стропил	Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса		Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил	Формула для расчета угла наклона рядовых стропил	Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил	Формула для расчета длины диагональных стропил	Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила)	Первое короткое стропило	Чертеж для расчета 1-го короткого стропила вальмовой крыши
	Второе короткое стропило	Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши	Формула для расчета площади вальмовой кровли	Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши – формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

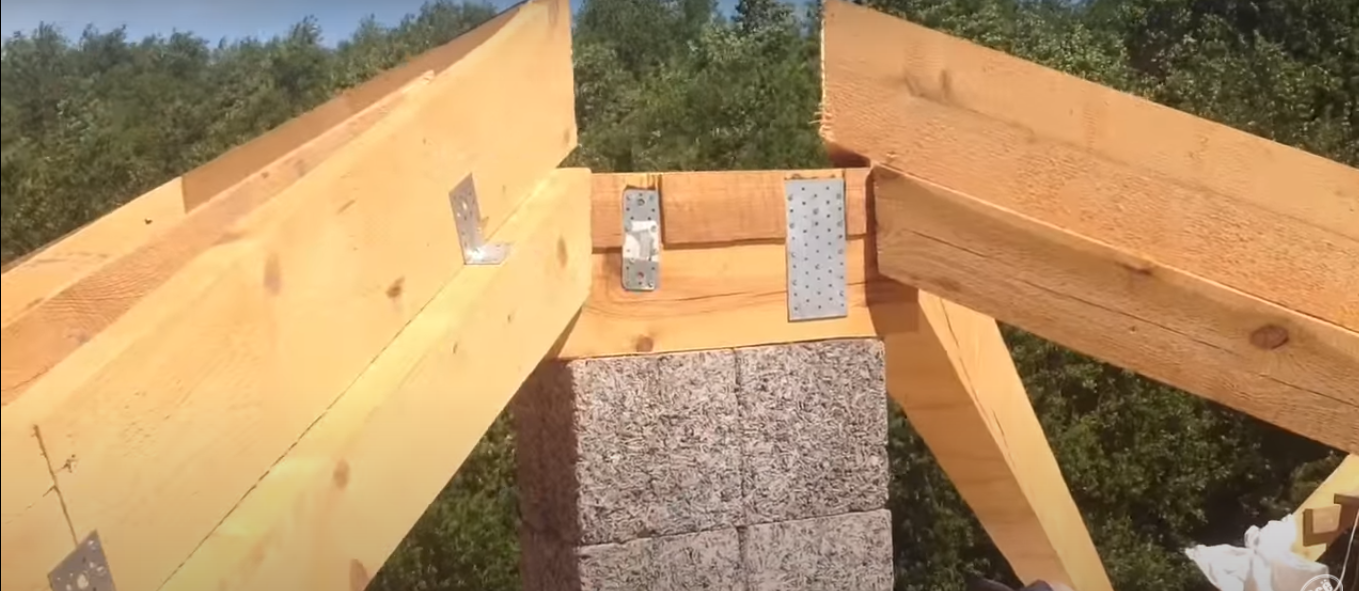

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Вальмовая крыша

Важными в чертежах четырехскатной вальмовой крыши являются узлы соединений основных элементов конструкций:

Крепление диагональных и рядовых стропил к мауэрлату;
Соединение концов конька с балками;
Крепление кобылки к стропильной ноге. При ее отсутствии – детализация на чертеже запила доски для соединения с мауэрлатом.
Установка нарожников.

Следующим этапом в проектировании четырехскатной вальмовой крыши будет нанесение слуховых или мансардных окон, отверстий вентиляционных труб, дымоходов на чертеж. Эти проемы в каркасе обрамляют деревянными брусками. Кровля укладывается на «пирог» из теплоизоляции. На балки натягивается пароизоляционная пленка, поверх нее устанавливают крепление обрешетки. Укладывается утеплитель, а следом за ним – рейки контробрешетки. Завершающий этап зависит от кровельного материала.

Конструкция

На четырехскатную крышу здания помимо постоянной нагрузки от кровли, каркаса и утеплителя воздействует ветер и осадки. От максимального количества снега, выпадающего зимой в регионе строительства, зависят такие показатели:

Тип кровельного материала, следовательно, и вид обрешетки;
Размер сечения бруса;
Количество поддерживающих элементов в конструкции.

Вам будет интересно: Как правильно сделать чертеж крыши

Расчет постоянной нагрузки G на четырехскатную крышу производится путем сложения веса всех материалов в кровельном пироге на 1 кв.м. Полученное значение по СНИПу необходимо умножить на коэффициент 1,1 для запаса прочности.

Ветровая нагрузка рассчитывается по формуле: W=Wo×k×с,

где Wo – ветровое давление, которое можно взять из справочника для определенной местности;

k – коэффициент, учитывающий изменение по высоте ветрового давления;

с – коэффициент аэродинамический (принимаем равным 0,8).

Формула расчета снеговой нагрузки представляет собой значение из справочника для города постройки, умноженного на коэффициент, зависящий от уклона скатов. Дальнейший расчет покажет подходящее сечение балки для каркаса четырехскатной вальмовой крыши, а также необходимость укрепления конструкции дополнительной опорой.

Полученные нагрузки стоит сложить и умножить на грузовую площадь стропильной ноги. Чтобы узнать линейную распределенную нагрузку по длине балки, необходимо будет поделить полученное значение суммарной нагрузки на длину элемента.

Расчет площади скатов вальмовой крыши

Чтобы составить смету кровли, необходимо знать, сколько понадобится материала. Для этого «разбивают» четырехскатную крышу на плоские геометрические фигуры и вычисляют площадь каждой из них. Исходные данные берут из чертежей: высоту конька или углы наклона, расстояние между стеной и свесом, габариты здания.

Для простой шатровой четырехскатной крыши делают расчет площади одного равнобедренного треугольника и умножают полученное значение на 4. Следует учитывать, что посчитать площадь от конька до карниза на чертеже с точностью до кв.см – невозможно. Расчетами определяют приближенное количество материала.

В примере ниже чертеж и расчет четырехскатной шатровой крыши с длиной свеса крыши в 1 метр, углом уклона 50°для здания со стенами размерами 5,25м.

Разновидности четырехскатной крыши

Выделяют несколько видов подобной конструкции. Стандартное сооружение представляет собой равнобедренные треугольники, которые соединяются в центральной точке.

Начинающие строители часто путают четырехскатную крышу с обычной шатровой кровлей. Она состоит из треугольников, которые в виде сверху образую правильный квадрат.

Если на плане изображен прямоугольник, то мы имеем дело с вальмовой конструкции. Это название она получила в результате использования специальных скатов, которые имеют внешний вид щипец – вальм.

Четырехскатная крыша делится на следующие виды:

голландская;
полувальмовая голландская;
полувальмовая датская;
шатровая.

Голландская крыша отличается своей устойчивостью к климатическим катаклизмам. Здесь используют два трапециевидных ската. Верхние части имеют длинные правильные треугольники, а боковые представлены в виде укороченных углов.

Благодаря этому удается правильно расположить наклонные балки и расстояние между ними.

Полувальмовая голландская крыша может быть выполнена как двускатная, так и четырехскатная стропильная кровля. Для сооружения подобной конструкции, рекомендуется тщательно подбирать строительные материалы.

Несущие опоры должны быть изготовлены из древесины плотных пород деревьев. Эта разновидность отличается своей долговечностью и выносливостью по отношению к природным катаклизмам.

Стропильная конструкция вальмовой кровли

Четырехскатная крыша

В стропильных системах крыш различного типа можно наблюдать довольно много различий и особенностей. Стандартная конструкция четырехскатной крыши такова, что обязательно должны присутствовать накосные стропила, направленные к углам дома.

Накосные стропила часто называют диагональными. Обычно их изготавливают из двойной доски или бруса, так как на них приходится основная нагрузка. Диагональные стропила имеют самую большую длину по сравнению с остальными, поэтому нередко их делают состоящими из двух частей.

Важно отметить еще одну немаловажную особенность системы стропил для вальмовых кровель – необходимость дополнительных стропил, которые короче обычных. Нарожники – так называются эти угловые стропила, опирающиеся верхними концами на диагональные

Для равномерного распределения нагрузки на накосные стропила нарожники монтируются таким образом, что соединяются с ними в разных местах

Нарожники – так называются эти угловые стропила, опирающиеся верхними концами на диагональные. Для равномерного распределения нагрузки на накосные стропила нарожники монтируются таким образом, что соединяются с ними в разных местах.

При длине диагональных стропил более 7метров, желательно установить дополнительную стойку под низ стропила. Другим концом ее, возможно, опереть на балку перекрытия, если балка достаточной толщины, либо на шпренгель – балку, уложенную в углу строения на смежные стены.

Стойку, возможно, установить на перекрытие, если оно сделано из железобетона, но стоит учитывать гидроизоляцию и прокладки из дерева. Для усиления шпренгеля можно использовать подкосы, тогда получится шпренгельная ферма.

Если вам попалась на глаза схема четырехскатной крыши, вы наглядно можете рассмотреть, что накосные стропила возможно прикрепить к коньку тремя способами.

При выполнении одного конькового прогона стропила можно стыковать, сделав под прямым углом двойной срез, затем прикрепить их на прогонные консоли.
Если конструкция выполняется с двумя прогонами, то на их консоли монтируется шпренгель вместе со стойкой, она в этом случае будет служить основанием для надежного упора диагональных стропил, сделанных их досок.
Стропила не из досок, а изготовленные из бруса опираются на толстую короткую доску, прибитую к основным стропилам скатов, имеющих трапециевидную форму. В случае если ваша вальмовая крыша имеет разновидность, называемую датской, прибоина из короткой доски делается длиннее и прикрепляется намного ниже конька. Диагональные стропила крепятся в местах стыков боковых стропил с прибоиной. В этом варианте фронтальные скаты получаются трапециевидной формы, как и боковые, а вверху возможно сделать чердачные окна.

Вариант такой кровли, как четырехскатная вальмовая крыша, считается одним из самых популярных, так как не только эстетически привлекательна, но и надежна и долговечна. Поэтому такой тип кровель чаще всего можно встретить на загородных домах, дачах и коттеджах.

Отличие классической вальмовой кровли от шатровой

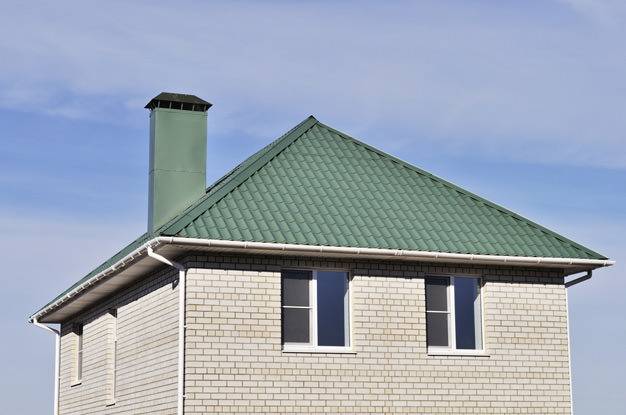

Четырехскатные крыши между собой объединяет конструкция, напоминающая конверт. Его можно увидеть на фото. Только прямоугольная форма этого конверта определяет вальмовые крыши, а шатровым конструкциям присуща квадратная форма конверта. Однако независимо от того, что форма кровли может быть квадратной или прямоугольно-продолговатой, ее каркас изготовляют из висячих и наслонных стропил.

Шатровая и вальмовая крыши имеют характерные черты отличия:

Скаты шатровой конструкции имеют форму равнобедренного треугольника и сходятся сверху в одной точке. Основная черта отличия – отсутствие сверху конька. Его заменяет стоящая по центру опора при использовании наслонных стропил или в случае с висячими фермами – их вершина.
Вальмовая конструкция имеет два трапециевидных и два треугольных ската. Такой крыше обязательно присущ конек, где сверху сходятся все скаты.

Иногда вальмовые и шатровые каркасы объединяют при возведении одного дома или дополняют ими другой вид крыши. Один из примеров показан на фото.

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.
