Пошаговое руководство — как правильно вязать арматуру для фундамента из монолитной плиты

Особенности

Ленточный фундамент представляет собой монолитную бетонную полоску без разрывов на дверные проемы, становящуюся основой под строительство всех стенок и перегородок конструкции. Основой ленточной конструкции является бетонированный раствор, который изготавливается из цемента марки М250, воды, песочной смеси. Для его упрочнения применяют арматурный каркас, выполненный из металлических прутьев разных диаметров. Лента углубляется на определенное расстояние в почву, одновременно выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).

В любой ситуации нужно быть готовым к тому, что различные негативные влияния на сооружения могут сказываться на состоянии основы. Поэтому, если армирование выполнено неправильно, при первой малейшей угрозе фундамент может разрушиться, что приведет к разрушению всей постройки.

Армирование имеет следующие преимущества:

  • препятствует проседанию грунта под зданием;
  • утвердительно сказывается на шумоизоляционных качествах фундамента;
  • повышает устойчивость фундамента к резким перепадам температурных режимов.

Выбор арматурных стержней необходимой марки и диаметра

Начинающие застройщики не всегда имеют правильное представление, какая арматура нужна для монолитной плиты. Планируя выполнить сборку арматурной решетки, следует ознакомиться с требованиями государственного стандарта.

Он классифицирует арматурные стержни следующим образом:

  • стержни с маркировкой А1, которые в соответствии с прежней классификацией обозначались А240, отличаются гладкой поверхностью;
  • прутки класса А2, соответствующие бывшей маркировке А300, имеют незначительные изменения профиля в поперечном сечении;
  • арматура с индексом A3 («рифленка»), которая ранее классифицировалась как А400, отличается профилем переменного сечения.

Для обеспечения надежной фиксации стержней следует применять арматуру с рифлениями. Диаметр арматурных прутков в поперечном сечении выбирается в интервале от 1 до 1,4 см в соответствии с предварительно разработанным эскизом.Чертеж арматурной решетки и все необходимые расчеты следует поручить специалистам, которые учтут все нагрузки на плиту и предусмотрят усиление проблемных участков с учетом процента армирования для конкретной марки бетона.

Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление

Способы вязки арматуры для монолитной плиты

В монолитной плите фундамента при эксплуатации наблюдаются сжимающие и растягивающие усилия. Если с первыми бетон легко справляется самостоятельно, то для компенсации растяжения необходимо использовать арматуру. Этот конструкционный материал повышает прочность растяжения плитного основания в 10 раз.

Начинающие застройщики не всегда имеют правильное представление, какая арматура нужна для монолитной плиты. Планируя выполнить сборку арматурной решетки, следует ознакомиться с требованиями государственного стандарта.

Он классифицирует арматурные стержни следующим образом:

  • стержни с маркировкой А1, которые в соответствии с прежней классификацией обозначались А240, отличаются гладкой поверхностью;
  • прутки класса А2, соответствующие бывшей маркировке А300, имеют незначительные изменения профиля в поперечном сечении;
  • арматура с индексом A3 («рифленка»), которая ранее классифицировалась как А400, отличается профилем переменного сечения.

Для обеспечения надежной фиксации стержней следует применять арматуру с рифлениями. Диаметр арматурных прутков в поперечном сечении выбирается в интервале от 1 до 1,4 см в соответствии с предварительно разработанным эскизом.Чертеж арматурной решетки и все необходимые расчеты следует поручить специалистам, которые учтут все нагрузки на плиту и предусмотрят усиление проблемных участков с учетом процента армирования для конкретной марки бетона.

Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление

Готовясь своими руками осуществить вязку арматурных стержней, следует выполнить подготовительные мероприятия:

  1. Рассчитать величину усилий, которые будут действовать на фундаментную основу. Это сложная задача, решение которой целесообразно доверить профессионалам.
  2. Подобрать марку арматурной проволоки и определить размер стержней в поперечном сечении.От класса и диаметра стержней зависит предельно допустимый угол их изгиба.
  3. Определить количество проволоки для сборки каркаса, а также рассчитать потребность в арматуре. При определении потребности следует руководствоваться схемой вязки.
  4. Определиться со способом выполнения вязальных операций.Следует своевременно подготовить соответствующий инструмент, а также проволоку для вязания.

Общий порядок действий предусматривает выполнение следующих операций:

  1. Определение потребности в арматуре.
  2. Приобретение материала в необходимом количестве.
  3. Нарезка арматурных заготовок.
  4. Изготовление подставок.
  5. Монтаж продольных стержней нижнего яруса.
  6. Закрепление поперечных прутков на нижней сетке.
  7. Установка арматурных стоек.
  8. Привязывание к опорам элементов верхнего уровня.

Вязка необходима лишь в момент заливки, внутри бетонной конструкции после ее отвердевания она не несет никакой нагрузки

При выполнении работ следует обратить внимание на ряд моментов:

  • обеспечение минимальной величины защитного слоя;
  • размещение радиусных накладок в угловых участках;
  • соблюдение постоянного шага при укладке арматуры;
  • соединение прутков с перехлестом 0,4-0,65 м в зависимости от их диаметра;
  • обеспечение жесткой фиксации соединяемой арматуры.

В зависимости от общего количества участков стыковки прутков определяется метод выполнения работ.

Этот процесс можно разделить на два этапа:

Выкапывания котлована

Этому нужно уделить особое внимание. Прежде всего, нужно правильно провести расчет его периметра

Для того, чтобы все было сделано по стандарту, нужно иметь представление о размерах всего дома и об общем весе конструкции. Размеры можно узнать из готового чертежа, а вес рассчитать с помощью строительного справочника. От общих данных будет зависеть глубина заложения. Также следует учитывать особенности почвы, глубину промерзания, наличие пучинистых и твердых слоев почвы.
Создание металлического каркаса из арматуры нужного диаметра непосредственно в котловане или рядом с ним. Об этом будет рассказано ниже.

Если проект дома и плиты рассчитывается проектировщиками, а бетон поставляется с завода, то на долю строителей перепадает самая ответственная работа – вязка арматуры монолитной плиты фундамента и перекрытия и заливка. Именно качество исполнения закладывает прочность и долговечность конструкции.

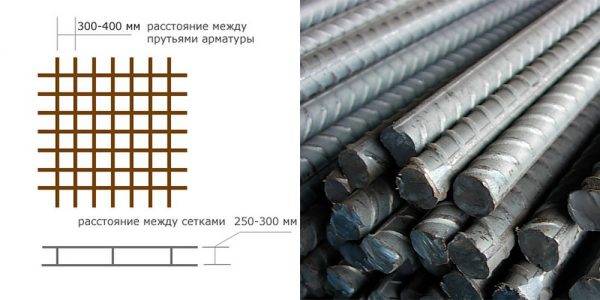

Привычным шагом для распределения арматуры под монолитную плиту составляет 150х150 мм или 200х200 мм, однако могут быть отступления от этих размеров в зависимости от требований проектной документации.

Вязку арматуры можно выполнять по всем пересечениям, однако достаточно выполнить ее в шахматном порядке со смещением в разных плоскостях и только по периметру в каждом пересечении.

Нормы и правила выполнения работ

Указания по проектированию и изготовлению арматурных каркасов содержатся в двух нормативных документах. ГОСТ 10922-2012 оговаривает технические условия для вязаных и сварных соединений железобетонных конструкций. Свод правил СП 52-101-2003 регламентирует требования к проектированию каркасов.

На основе этих нормативов разработаны типовые схемы вязки арматуры под ленточный фундамент, размеры нахлестов, диаметры используемой арматуры и другие правила производства работ.

При стыковке стержней на прямых и угловых участках важное значение имеет длина нахлестов. СНиП устанавливает данный параметр в зависимости от диаметра рабочей арматуры (в миллиметрах):

  • 300 мм для прутков диаметром 10 мм;
  • 380 для 12 мм;
  • 480 для 16 мм;
  • 580 для 18 мм;
  • 680 для 22 мм;
  • 760 для 25 мм.

Какое армирование используется для монолитной плиты?


Чертеж-схема армирования монолитной плиты перекрытия Так выглядит условно чертеж армирования монолитной плиты. Но в реальности, схема существенно отличается − она более детальная, так как нужно предусматривать множество факторов и параметров.

Учитывая размеры и массу железобетонной плиты, для армирования лучше использовать:

  1. Для вертикальных поясов прутья с внешним диаметром до 10 мм.
  2. Для горизонтальных поясов – до 14 мм.
  3. Для перемычек подходит и 8 мм.

Если используется композитная арматура, то диаметр несущих элементов может быть и меньшим, но количество прутьев нужно увеличивать. В большинстве случаев, схема расположения арматуры предусматривает использование прутьев с диаметром до 5% от толщины самой плиты. Тогда будет достигнута максимальная эффективность конструкции при минимальных финансовых расходах.

В отличие от ленточных фундаментов, монолитная плита армируется неравномерно. В зонах с минимальной нагрузкой каркас будет ослабленным, а вот на углах здания, на пересечения несущих стен, армирование уже будет значительно мощнее, так как это зоны продавливания − максимального давления, где возникают деформационные сдвиги.

Технология работы с крючком

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

  • Нарезанная проволока складывается вдвое.
  • Протягивается под местом пересечения арматур.
  • Свободные концы проволоки скрещиваются.
  • Крючок протягивается в проволочную петлю и зацепляет свободные концы.
  • Начинаются вращательные движения, при которых происходит заворачивание проволоки.
  • Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

При скреплении арматуры использовать сварку дорого. Приспособление для вязки является оптимальным вариантом. Его легко изготовить своими руками из подручных материалов. Таким приспособлением качественно выполняются работы, и обходится оно дешево.



При монолитном строительстве перед заливкой бетона устанавливают арматуру, формирующую надежный каркас. Чтобы он не менял свою форму под действием бетонного раствора прутья необходимо закрепить между собой. Наиболее простой и быстрый способ соединения осуществляется при помощи крючка для вязки арматуры.

Он состоит из: ручки, удобной для захвата, и изогнутой части, которой выполняют крепление. Конструкция позволяет развивать хорошую скорость при формировании узлов. Крючковая деталь свободно расположена в ручке, поэтому поворачивается в нужную сторону. Процесс вязки сопровождается движениями, схожими с помешиванием краски деревянной лопаткой. Узлы формируются при помощи проволоки. Несложное устройство позволяет скрепить несколько арматурных стержней в единую конструкцию.

Виды и применение

Для соединения прутьев используют различные по конструкции приспособления. Различают:

  1. Ручной крючок — изделие, состоящее из металлического изогнутого стрежня и деревянной ручки. С его помощью легко захватывать петлю и затягивать ее, скрепляя туго прутья арматуры. Высокую скорость вращения обеспечивает специальная рукоятка с установленным в ней подшипником. Купить ручной инструмент можно за 190 руб/шт.
  2. Вязка арматуры винтовым крючком позволяет увеличить производительность. Встроенный червячный механизм вступает в работу при силовом воздействии на рукоятку, в результате чего осуществляется автоматическое затягивание узла проволокой. Ручка инструмента имеет прорезиненную основу, а рабочая деталь выполнена из оцинковки. Цена крючка реверсивного для вязки арматуры — от 600 руб/шт.

Применяется изделие для любых работ, связанных с монолитным строительством. Наиболее часто – организация ленточного фундамента, возведение жилых или административных зданий. В частном строительстве вязка арматуры необходима при формировании каркаса для септика или хозяйственных построек. Для дома используют самодельный крючок.

Достоинства и недостатки

Рассматривая возможности крюка, его сравнивают с альтернативными методами. В качестве них выступают сварка, которая не обеспечивает надежное крепление, или пистолет для вязки, который не подходит для труднодоступных мест.

К преимуществам ручного прибора относят:

  • низкую стоимость;
  • простоту эксплуатацию.

Среди недостатков отмечают утомительность процесса, если требуется сделать множество соединений, и невысокую производительность.

Вязка арматурывинтового типа отличается следующими достоинствами:

  • долговечностью инструмента;
  • простотой использования;
  • высокой скоростью.

В процессе применения недостатки не выявлены. К ним можно только отнести высокую стоимость при сравнении с ручным устройством. Если планируются работы на крупном объекте, тогда лучше купить крючок автоматический для вязки арматуры.

Этапы работ по обустройству арматурного каркаса

Основание под фундамент выполняется из слоя песка не менее 10 см, песок накрывается слоем щебня фракции 2-5, затем песчано-щебёночное основание трамбуется, и только потом следует приступать к укладке и вязке арматурного каркаса.

  1. Арматурные пруты, обрезанные по длине фундаментной ленты одной стороны, раскладываются на расстоянии 20-30 см между собой по дну фундамента. По углам они прикручиваются мягкой вязальной проволокой к вертикальным стержням, а также между собой при образовании нахлёста.
  2. Для создания вертикальных угловых опор каркаса горизонтальные нижние пруты каркаса изгибаются под углом 90 градусов. Удлиняются соединением внахлёст и креплением проволокой.
  3. Для облегчения производства работ по армированию углов фундамента допускается устройство анкеров, работы аналогичны устройству ростверков или армопоясов. По всем углам фундамента в грунт вбиваются по 4 металлических прута, снизу покрытые битумной смолой для гидроизоляции. Они выполняют роль анкеров для крепления каркаса. В сечении вбитые штыри-анкера должны образовать квадрат со сторонами, параллельными фундаментной ленте.


Вбитые в землю анкера, на которые крепится каркасИсточник sjthemes.com

  1. К анкерам прикручиваются или прихватываются для фиксации вертикальные арматурные прутья , равные высоте фундамента.Все вертикальные пруты связываются или привариваются между собой по периметру, образуя конструкцию столба.
  2. Для того, чтобы избежать соприкосновения металла и песчано-щебёночного основания, по всей длине прута под него с интервалом в 1 м подкладывают половинки кирпича.
  3. Нарезаются пруты для поперечной укладки арматуры. Их длина должна быть меньше ширины монолитной ленты на 10 см, то есть поперечины должны быть полностью укрыты заливаемым бетоном с расстоянием от наружной стенки фундамента 5 см.
  4. Шаг армирования фундамента поперечными стержнями 50 см по всей длине продольной арматуры.
  5. Все соединения арматуры скручиваются вязальной проволокой.
  6. В зависимости от длины стороны фундамента расстояние между вертикальными стержнями колеблется от 30 до 80 см.
  7. Продольных рядов может быть достаточно лишь двух:верхнего и нижнего.
  8. Каждый горизонтальный ряд параллелен нижнему и аналогичен ему.

Каркас вполне допустимо собрать вблизи от фундамента, а затем просто опустить его в траншею или опалубки.

Каркас не обязательно собирать внутри подготовленной для фундамента ямы – монтаж можно сделать и снаружи, а потом опустить всю конструкцию внизИсточник newspasky.ru

Конечно, такой способ возможен только при наличии ровного участка для сборки, иначе трудно добиться точного выполнения работы.

Крепление вязальной проволокой

Распространены два способа соединения арматуры в конструкции каркаса, сварка и вязание, причём вязание считается более надёжным. При заполнении фундамента бетонной смесью сварные соединения часто не выдерживают веса бетона.

Нарезанная по 40-50 см вязальная проволока слаживается вдвое , заводится снизу на пересечение стержней, скручивается плоскогубцами.

Вариант с закручиванием с помощью крючка проще и быстрее: проволока свободно с зазором наматывается вокруг места соединения арматуры, её концы скручиваются вручную на один-два оборота, в зазор между арматурой и проволокой вставляется крючок, поворотом которого производится стягивание проволоки.

Крючки продаются в строительных магазинах, но вполне достаточно для этой цели изогнуть очищенный сварочный электрод.

Для больших объёмов крепления арматуры проволокой существует специальный вязальный пистолет. Очень эффективен в местах легкодоступных, но где доступ затруднён, а это обычно угловые соединения, там опять полезнее простой крючок.

Использование вязального пистолета значительно ускоряет процесс связывания арматуры для фундаментаИсточник dvamolotka.ru

Схема армирования

Когда выполняется армирование плитного фундамента, схема расположения арматуры должна составляться строго по технологии. Кроме того, схемы армирования монолитной плиты перекрытия фундамента, при необходимости, предполагают неравномерный порядок размещения прутков. Участки, где планируется возведение несущих перегородок и колонн дополнительно усиливаются. Такие места называют зонами продавливания. Арматуру укладывают в один слой при толщине железобетонной плиты 15 см и меньше. Если план монолитного фундамента предполагает величину слоя больше 15 см, рекомендуется производить армирование каркасами. Для плитно-свайного фундамента расчеты нужно производить отдельно – в зависимости от расположения и материала свай. В любом случае, чтобы правильно выполнить армирование фундаментной плиты, чертеж надо составлять на основании тщательных предварительных расчетов.


Схема расположения усилений фундаментаИсточник pingru.ru

Основные параметры плиты

Рассмотрим на примере основные узлы конструкции. На схеме изображена сетка с постоянными размерами ячеек. Расстояние между прутками должно быть одинаковым. С расчетом нагрузок, шаги прутьев делают через каждые 20-40 см. Для построек из кирпича подходит 20 см, а для легких каркасных домов допускается делать укладку арматуры реже. В любом случае, по строительным правилам из пункта про «бетонные и железобетонные конструкции» указано, что расстояние между прутьями не должно превышать толщину основания в 1,5 раза.

Распространенный метод укладки – в два ряда. Их совместное действие будет обеспечено монтажом вертикальных стержней. Отступы между такими прутами должны равняться шагам основной стальной конструкции также допускается в два раза большее расстояние. По правилам плиту перекрытия на торцах следует армировать П-образными хомутами, длина которых должна равняться двум толщинам основания и более. Обвязка стержней должна охватить верхние и нижние ряды. Такая методика обеспечивает надежное восприятие крутящих моментов у края фундаментной основы и позволит произвести анкеровку концов продольных прутков.


Армирование плиты фундамента по краям и укладка в два рядаИсточник ufa.masterdel.ru

Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.

После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основаниюИсточник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.

Требования

Расчеты арматурных материалов и схемы армирования выполняются в соответствии с правилами функционирующего СНиПА 52-01-2003. Сертификат имеет конкретные правила и требования, которые необходимо выполнять при армировании ленточного фундамента. Главнейшими показателями прочности бетонных сооружений являются коэффициенты сопротивляемости на сжатие, растяжение и поперечный излом. В зависимости от установленных стандартизированных показателей бетона подбирается определенная марка и группа. Выполняя армирование ленточного фундамента, определяется тип и контролируемые показатели качества арматурного материала. По ГОСТу допускается использование горячекатаной строительной арматуры повторяющегося профиля. Группа арматуры выбирается в зависимости от предела текучести при предельных нагрузках, она должна обладать пластичностью, стойкостью к ржавчине и низким температурным показателям.

Технология ручной вязки

Рассмотрим, как правильно вязать арматуру на фундамент, используя ручное приспособление.

Существует несколько методов вязки под фундамент. Рассмотрим проверенный способ, руководствуясь которым, выполняйте работы по следующему алгоритму:

  • отрежьте для каждой точки крепления стальную проволоку диаметром 1,2-1.4 мм длиной порядка 20 см;
  • согните проволоку посередине отрезка;
  • разместите диагонально в точке сопряжения стержней;
  • проденьте рабочую часть крючка в образовавшуюся петлю;
  • втяните в петлю, используя крючок, концы проволоки, расположенные с противоположной стороны от петли;
  • проверните крючок в петле до обеспечения высокой прочности соединения.

Производя работы вручную, контролируйте усилие затяжки. Перекрутив проволоку с повышенным усилием затяжки, можно ее оборвать.

Чаще всего используют проволоку, ведь это надежный и проверенный вариант

Вязка каркаса ленточного фундамента

На дно траншеи на подставки (бобышки) толщиной 4-5 см укладывают расчетное количество продольных стержней (диаметр 12-18 мм). Расстояние между ними зависит от размера фундамента и может составлять от 5 до 20 см. Если стандартной длины одного стального прутка (6 метров) не хватает на всю «ленту», то используют несколько стержней. Между собой их соединяют, соблюдая нормативный нахлест.

Подставки под арматурный каркас

К рабочим пруткам вертикально крепят хомуты из гладкой или рифленой стали диаметром 8-10 мм. Шаг хомутов по строительным нормам должен быть не менее 3/8 от высоты фундамента (20-50 см).

Установив хомуты, к ним проволокой крепят верхний пояс рабочей арматуры, соблюдая проектное расстояние между стержнями.

На углах и примыканиях хомуты ставят чаще (1/2 шага), а рабочую арматуру загибают, связывая со стержнями пересекаемого участка «ленты».

Длина загиба должна составлять не менее 50 диаметров рабочей арматуры.

Изготовление арматурного каркаса в траншее – работа трудоемкая и неудобная. Поэтому опытные строители используют вот такое простое приспособление.

Уложив продольные хлысты на деревянные подставки, к ним привязывают хомуты и нижний пояс рабочих стержней. Готовую конструкцию переносят и ставят в траншею.

Сборка арматурного каркаса монолитной плиты проще, чем ленточного фундамента. Конструкция здесь состоит из двух плоских сеток. Нижние стержни укладывают перпендикулярно с заданным шагом и связывают между собой. Затем в точках их пересечений ставят подставки из стальных прутков и прикручивают к ним верхнюю сетку.

Подставка для монтажа верхнего каркаса  монолитной плиты

В последние годы для сборки каркасов начали использовать арматуру из стеклопластика.

Вязать ее можно несколькими способами:

  • отожженной стальной проволокой;
  • пластиковыми стяжками-хомутами;
  • пластмассовыми клипсами-фиксаторами.

Монтаж нижней сетки

Оптимальным вариантом для фиксации прутков арматуры друг к другу является вязка отожженной проволокой. Работы в зависимости от бюджета, объемов могут производиться несколькими инструментами:

  • кючок – удобная рукоятка, проверенная временем конфигурация рабочей частипистолет вязальный – полностью автоматизирует процесс, достаточно поднести его к нахлесту прутьев, нажать на пускмеханическое приспособление – имеет спиральные канавки, преобразует вертикально приложенное усилие в механическое вращение рабочего органа

Для армирования одной плиты крупного формата индивидуальные застройщики могут использовать шуруповерт с обычным крючком, частично механизировав процесс, избежав затрат на покупку профессионального ввязочного пистолета. В этом случае ручку придется отрезать, чтобы крючок вставлялся в быстрозажимной патрон.

При работе обычным, механическим крючком проволока заводится оператором вручную. Аккумуляторный пистолет все делает самостоятельно, бюджет покупки составляет 40 тысяч рублей для самых бюджетных моделей. Поэтому чаще используется механический инструмент, стоящий 500 – 700 рублей или обычный крючок, который обходится еще дешевле.

Технология вязки сетки из арматурных прутков имеет вид:

  • раскладка арматуры вдоль одной стены через 15 – 20 см в зависимости от размера ячейкираскладка стержней поверх них с аналогичным шагомвязка стыков внахлест специальной проволокой

Кусок проволоки 30 см сгибается пополам, получившаяся конструкция дополнительно изгибается пополам, заводится под стык пересечения стержней по диагонали. В петлю заводится жало крючка, свободная сторона огибает стержень. Вращением (обычно по часовой стрелке) проволока затягивается на стыке арматурных прутков, придавая пространственной конструкции необходимую прочность.

При ручном способе усилие затяжки контролируется мастером по натяжению проволоки.

Если используется механическое приспособление, момент кручения определить сложнее (обычно визуальная оценка). При использовании шуруповерта можно поставить необходимое усилие затяжки (21 – 9 позиций в разных моделях). На аккумуляторном пистолете для вязки арматуры так же имеются регулировки крутящего момента.

Как правильно рассчитать количество арматуры, проволоки и стальных прутьев

Перед тем, как приступить к правильному расчету количества арматуры, её диаметра, и других сопутствующих материалов, необходимо иметь представление о сетке и правильном каркасе.

К металлическому каркасу (сетке), который идет под монолитное основание, предъявляются следующие требования:

  • он должен быть двусторонним, то есть состоять из нижнего и верхнего слоев, которые должны располагаться на расстоянии не более 2-5 сантиметров от краев сторон бетонного основания;
  • его края также должны быть на расстоянии 5 сантиметров от бетонной монолитной плиты.

Теперь можно переходить к расчету необходимого количества арматуры, которую необходимо связать.

За основу можно взять размеры дома 8х8 метров. Армирующая сетка должна иметь шаг в 200 миллиметров. В таком случае правильный расчет будет происходить по формуле:

  • сначала необходимо определить, какое количество арматуры понадобится для укладки: 8 метров (сторона периметра)/0,2 метра + 1 арматурный прут = 41 штука, а для получения сетки такие прутья должны быть уложены друг на друга перпендикулярно;
  • следующий расчет — это общее количество: 41 штука х 2 и получается 82 штуки металлической арматуры.

Этот расчет позволяет выяснить количество арматурного материала на одну сторону, которых, как известно, две, а поэтому 82 необходимо будет умножить на 2, в результате чего получится 164 штуки арматурных штырей.

Теперь можно высчитать общее количество необходимого арматурного штыря, чей диаметр составляет 10 миллиметров, а стандартная длина 6 метров. Таким образом, если 164 умножить на 6, то получится, что для дома периметром 8х8 метров понадобится 984 метра погонных арматуры диаметром 10 миллиметров. Тут же можно сразу и прикинуть общую стоимость.

Теперь можно переходить к расчету количества прутов. Как было сказано выше, имеющих диаметр 6-10 миллиметров. Они также подойдут и для монолитного перекрытия внутри строения.

Точек соединения между двумя сторонами, где будет происходить связывание прутов арматуры, — 1681 штук (41х41). Из этого следует, что металлического прута диаметром 10 миллиметров понадобится 0,1 миллиметр х 1681=168,1 метров. Общее количество: 984+168,1=1152,1 метров. То есть можно рассчитать стоимость прута, который понадобится для раскладки.

Сразу нужно отметить, что в расчет включен прут диаметром 10 миллиметров. Ну и теперь можно взяться за проволоку, которая будет использована для вязания. Ее расчет будет исходить из следующих соображений. В двух сторонах сетки будет 3362 точки вязки. Этот расчет взят из того, что в одной стороне 1681 точка вязки, а в двух, соответственно, — 3362 (1681+1681). Как было указано выше, проволока для вязки должна быть стальной.

Такой метод также можно использовать для изготовления монолитных перекрытий. Они ничем не отличаются от фундамента, но в производстве плит перекрытий лучше использовать мелкие фракции щебня, или вообще цементно-песочный раствор, чтоб поверхность была гладкой.

Схема армирования монолитной плиты.

Для того, чтобы создать монолитное железобетонное основание под дом, нужно сначала рассчитать его площадь и высоту, а затем заняться определением количества материала, который пойдет на его изготовление. Все просто.

Армирование плитного фундамента

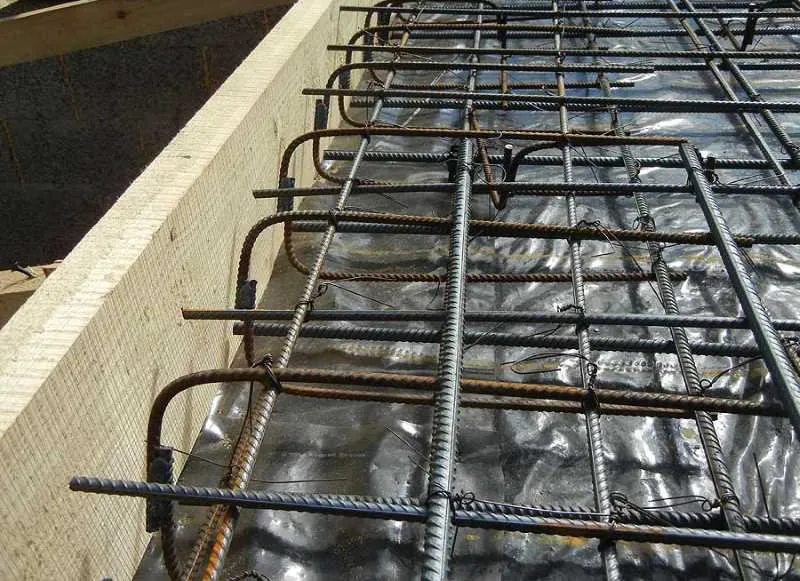

Армирование плиты

Армировать монолитную железобетонную плиту рекомендуется в зависимости от предполагаемой нагрузки, так как в некоторых местах она может быть значительной, например, под несущими стенами, колоннами или в углах.

Схема армирования

Укладка арматуры выполняется в зависимости от толщины плиты. Если этот параметр не превышает 15 см, то армирование проводится в один слой. В противном случае усиливать монолитную плиту нужно посредством каркаса.

Каркас представляет собой сетку с ячейками, одинаковыми во всех направлениях. Причем для легких построек расстояние между прутками может составлять до 40 см, при возведении стен из кирпича или бетона расстояние уменьшается до 20 см.

В целом регламентируемый размер ячеек не должен превышать толщину плиты больше, чем в 1,5 раза.

В зонах продавливания, то есть под несущими стенами, размер ячейки уменьшается в 2 раза. Это делает каркас и основание более прочным и надежным.

Расчет диаметра арматуры

Диаметр арматурных прутьев, которые используются для усиления фундаментной плиты, является очень важным параметром. Поэтому необходимо предварительно определить сечение прутьев арматуры.

Чтобы определить минимальный диаметр арматурных прутьев, следует воспользоваться определенной методикой:

  • Рассчитывают сечение плиты, для этого длину умножают на высоту. Для примера можно взять 6 и 0,3 метра: 6*0,3=1,8.
  • Вычисляют допустимую площадь сечения прута, для этого сечение плиты делят на минимальный процент армирования (согласно регламентируемым документам этот параметр равен 0,15%): 1,8:0,15=27.
  • Определяют площадь арматуры в одном ряду:27:2=13,5.
  • Вычисляют минимальное сечение, зная длину плиты и шаг между прутьями: 13,5:31=0,43.

Расчет диаметра прутьев

Узнать диаметр прутка по соответствующему сечению можно в ГОСТ 5781.

В целом опытные строители рекомендуют использовать следующие показатели: при длине основания менее 3 метров, можно использовать прутья диаметром 10 мм. В противном случае следует брать более толстые элементы, до 12 мм. Чаще всего строители используют арматурные прутья сечением 12-16 мм. Кроме того существует ограничение диаметра арматуры: он не может быть более 4 см.

Расчет количества арматуры

Количество требуемой арматуры рассчитывается по достаточно простой схеме. К примеру, армирование будет выполняться для плиты размером 8*8 м.

Количество арматуры

Принимая во внимание стандартный размер ячеек 0,2 м, определяют количество прутьев: 8:0,2=40.
К этой цифре необходимо добавить еще один прут, в результате получается 41 пруток.
Для получения сетки необходимы и перпендикулярные штыри, следовательно, полученный результат увеличивают вдвое: 41*2=82.
Учитывая, что каркас состоит, как минимум, из двух слоев, удваиваем и это значение: 82*2=164.
Таким образом, для армирования плиты 8*8 метров понадобится 164 прута.
Однако в большинстве случаев арматурные прутья имеют стандартную длину, которая равна 6 метрам. Значит, необходимо вычислить общий метраж арматуры: 164*6=984 м.
Количество вертикальных соединительных прутьев вычисляется аналогичным способом

Если учесть, что соединение выполняется в местах пересечения горизонтальных элементов, то можно получить следующее: 41*41=1681.
Теперь следует определить длину соединительных стержней. Зная, что высота монолитной плиты составляет 20 см, а расстояние от каркаса до верхней и нижней части основания должно быть не меньше 5 см, определяют длину стержня: 20-5-5=10 см.
Теперь можно определить общий метраж соединительных стержней: 1681*0,1=168,1 м.
Суммируем все данные и получаем результат: 984+168,1=1152,1 м.

Если в магазине материал продают по весу, то можно определить и этот параметр. Средняя масса одного погонного метра прута составляет 0,66 кг. Следовательно, общий вес арматуры будет таким: 1152,1*0,66=760 кг.

Дополнительно о правилах выбора и расчета арматуры.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
