Обеспечиваем тишину в доме: как сделать шумоизоляцию стен из газобетонных блоков?

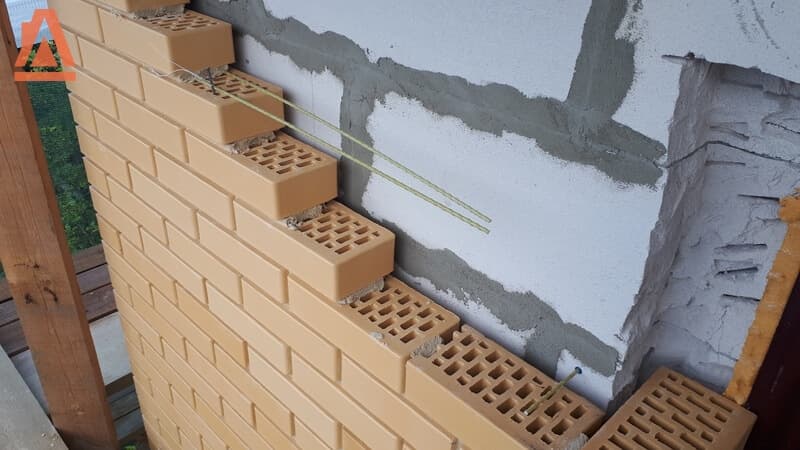

Конструкция стены из газобетона с облицовкой кирпичом

Всего существует четыре технологических варианта исполнения облицовки по газобетону. Два из них предусматривают вентиляционный зазор, а два обходятся без него. При этом утеплитель может присутствовать в пироге стены или теплоизоляция не предусматривается. Представим эти четыре схемы, и прокомментируем их с точки зрения теплоэффективности и экономичности стен.

Вариант 1 – с зазором, но без утеплителя

Способ предполагает возведение стенки в полкирпича параллельно основной из газобетона, с закладкой в междурядное пространство армирующей сетки (когда кладка производится одновременно) или анкеров, если приходится облицовывать уже готовые стены.

Казалось бы, чего проще: воздух является хорошим теплоизолятором и не требует дополнительных расходов. По идее, вариант должен получиться выгодным – но так ли это?

Вот основные недостатки такой облицовки:

• Чтобы теплозащита получилась качественной, толщину прослойки воздуха требуется рассчитывать, как и в случае с любым другим теплоизоляционным материалом. Чересчур активный воздухообмен тёплого воздуха с холодным вообще не даст никакого эффекта.
• В отсутствие в пироге теплоизоляционного материала, стены приходится проектировать более толстыми. Следовательно, опорная база для стен должна быть более широкой, что повлечёт увеличение расходов на фундамент и анкеровку кладки.
• Ничем не заполненные, образованные двумя стенками колодцы, заселяются насекомыми и грызунами, от которых даже установленные на продухи сетки не всегда спасают.

Вариант 2 — пирог стены из газобетона с облицовкой кирпичом, утеплением и вент зазором

Это лучший вариант структурирования стены, при котором в её пироге присутствует и вентиляционный зазор, и утеплитель. Применяют этот способ при использовании любой разновидности минеральных ват, отличающихся высокой паропроницаемостью.

Если учесть, что повышенная паропроницаемость характерна и для газобетона, то эти два материала «нашли друг друга». Себестоимость стен при таком раскладе получается выше, но расчётная толщина меньше.

Примечание: Сегодня усиленно рекламируют такой утеплитель, как вспененный полистирол. Не станем оспаривать его достоинств, однако отметим, что для образования вентзазора нужна специальная опалубка. Вкупе с высокой ценой оборудования для заливки, себестоимость стен возрастёт почти вдвое.

Вариант 3 – утеплитель есть, но без вентиляции

Отсутствие воздушного промежутка под облицовкой утепляемой стены возможно только когда применяется листовой полимерный материал (пеноизол, ЭППС, ЭППУ) или пеностекло.

При этом характеристики стен нисколько не ухудшаются, а их толщина ещё уменьшается, что даёт выгоду на устройстве фундамента.

Вариант 4 – можно ли газоблок облицовывать кирпичом без вентзазора

Четвёртый вариант конструирования стены предполагает простую облицовку без утепления и устройства вентилируемого промежутка. Многие, кто строит дома самостоятельно, применяют этот способ, не понимая, что он не обеспечит стенам ни теплоизоляционные свойства, ни той самой долговечности, о которой говорилось выше. Почему?

• В отапливаемом помещении всегда образуются пары, которые проникают в толщу стен. Если нет выхода, они накапливаются и конденсируются, и могут разрушить газобетонную кладку даже быстрее, чем если её оставить совсем без облицовки. Лучше всего этот способ отделки подходит для неотапливаемых помещений, которым требуется придать благородный вид.
• Тех, кто строит жилые дома, этот способ привлекает тем, что здесь меньше затрат на связи. Но чаще такой выбор связан с недостаточной толщиной фундамента уже эксплуатируемого дома, фасад которого решили обновить за счёт кирпичной облицовки.
• Нужно понимать, что коль для пара нет выхода, то и его вход в толщу ячеистобетонной стены должен быть ограничен. Это нивелируется не только применением пароизоляционных мембран, но и выбором непроницаемых для пара отделочных материалов.

Внимание: Увлажнённая конденсатом газобетонная кладка гораздо хуже сопротивляется теплопередаче. Думаем, это очевидный ответ на вопрос, можно ли газоблок облицовывать кирпичом без вент зазора

Недостатки

Газбетон считается надежным и проверенным десятилетиями строительным материалом, но и он имеет свои отрицательные стороны.

Материал при своей небольшой плотности достаточно хрупкий, поэтому с ним нужно очень осторожно работать, его нельзя бросать.
Из-за пористого состава проблемно удержать крепежные элементы. Только благодаря использованию дюбелей и анкеров можно решить эту проблему.
Легко поглощает воду, поэтому, если наружная сторона стены имеет некачественную облицовку, то стены будут напитываться влагой и может появиться плесень

Кроме того, если влага будет попадать внутрь блоков, то при перепадах температур материал будет разрушаться изнутри. Подробнее о влагостойкости газоблока читайте тут.
Цена газобетона выше, чем цена других видов ячеистого материала.
Идеально ровные геометрические формы блоков из газобетона гарантировано бывают только у известных производителей.
Работа с газоблоками при возведении стен требует строгого соблюдения технологии кладки.
При возведении несущих конструкций обязательно применение арматуры.
Здания из газобетона нельзя строить выше 3-х этажей.

Пошаговый порядок действий

потребуется установить источники повышенного звука и рассчитать защиту в зависимости от вида монтажа

Затем тщательно выполняют подготовку стены, она должна быть чистой, на ней не должны присутствовать краска, штукатурка и трещины.

Места зазоров и неплотностей в стене уплотняются акустическим герметиком.

Снаружи

Теоретически для блокировки внешнего шума потребуются материалы, обладающие большой массой. В таком случае возможно будет создать звуковой барьер, для минимизации передачи звука. Существует еще один эффективный метод звукоизоляции — строительство двойных стен, тогда вибрация и звуковые волны не смогут проходить через такой барьер.

Исходя из этого, наилучшим вариантом для шумозащиты является установка минеральной либо базальтовой ваты на обрешетке с вентиляционным зазором. Работы выполняются в ходе создания системы теплозащиты дома из газобетона.

Технология установки шумозащиты на газобетонные стены:

1. Перед производством работ стену тщательно очищают от загрязнений, ремонтируют щели и сколы. При необходимости выравнивают паропроницаемой штукатуркой, а около проёмов накладывают на клей стекловолоконную сетку для армирования.
2. Выполняют каркас из дерева или металлопрофиля по размеру утеплителя.
3. Предусматривают вентиляционный зазор.
4. Устанавливают паробарьер.
5. Прочно фиксируют минвату с помощью специального клея, нанося его по схеме по периметру у краев, и дополнительно 6-ю пятнами в 2 рядах по 3 точки.
6. Устанавливают слой гидрозащиты.
7. Укрепляют обрешеткой.
8. Наносят слой клея.
9. Устанавливают сетку из стекловолокна.
10. Наносят еще один слой клея.
11. Наносят паропроницаемую штукатурку.

Изнутри

Звукоизоляция стен внутри газоблочного дома выполняется в том случае, если нельзя выполнить внешнюю шумозащиту, нужно защитить какую-то конкретную комнату либо, когда толщина стен равна 20 см. Ее выполняют в помещениях с большой площадью, поскольку метод предполагает уменьшение полезной площади не менее чем на 8 см с каждой стороны.

Для работы потребуются материал для обрешетки, изоляционный материал, акустический гипсокартон и крепеж.

Технология внутреннего монтажа шумозащитной системы для газобетонных стен:

1. Устанавливают кромочный слой из ленты Вибростек-М демпферного типа в 2 слоя, которую скрепляют герметиком с виброакустическими характеристиками, его же используют для закрепления ее к направляющему металлопрофилю.
2. Устанавливают каркас из вертикальных направляющих профилей и горизонтальных профилей по размеру плит.
3. В межпрофильное пространство закладывают звукопоглотители.
4. Высокая шумозащита достигается прежде всего большой массой утеплителя и обшивки из гипсокартонных или гипсоволокнистых листов.
5. Поверх обшивки выполняется паропроницаемая отделочная штукатурка.

Как улучшить звукоизоляцию газобетона

Для разных задач требуется разная звукоизоляция. К примеру, вы записываете звук, и вам требуется помещение без посторонних звуков и без эха. Или же вы занимаетесь танцами, постоянная прыгая по полу.

Звукоизоляция бывает трех видов:

• Звукоизоляционные
• Звукопоглащающие
• Демпфирующие

Звукоизолирующие материалы гасят волновой шум на средних и высоких частотах, демпфирующие гасят структурный звук низкой частоты. Звукопоглащающие материалы впитывают звук, не позволяя ему отбиваться от стен, такой материал нужен против эффекта эхо.

Способы улучшения звукоизоляции газобетона:

1. Штукатурка стены толстым слоем.
2. Применяя специальные звукоизоляционные плиты.
3. Применяя минеральную вату и гипсокартон.

Оштукатуривание газобетонных стен увеличит индекс шумоизоляции на 2-4 дБ.

Вывод. Плотный газобетон(D500-D600) от 150 мм толщиной можно применять в качестве перегородок, но все же кирпичная стена лучше изолирует звук. Но бывают случаи, когда стена из кирпича оказывается слишком тяжелой для дома, и тогда приходится использовать газобетон или конструкции из профилей, гипсокартона и минеральной ваты.

Также из достоинств перегородок из газобетона назовем скорость и стоимость кладки. Газобетон получается дешевле, а скорость кладки выше. Но вариант с применением гипсокартона и шумоизоляционной ваты также очень хороший, ведь вес перегородки еще меньше, а звук будет удерживаться лучше, чем у газобетона.

https://youtube.com/watch?v=MqgHJ4tFVWA

Возможные сложности и ошибки

Для того чтобы созданная шумозащитная система была эффективной ее обустройство нужно выполнять очень тщательно, чтобы не создавать новые источники шума. В процессе монтажа металлических профилей, необходимо побеспокоится о том, чтобы изолировать их от стеновых конструкции специальными эластичными прокладками.

Не менее важно правильно подобрать материал для защиты. Поскольку чаще всего такая защита совмещается с утеплителем, приобретая его в розничной сети, нужно удостовериться, что он имеет акустические характеристики. Несоблюдение правил паропроницаемости при выборе теплоизоляционных материалов может привести к созданию точки росы в стеновом блоке и преждевременном разрушении дома

Несоблюдение правил паропроницаемости при выборе теплоизоляционных материалов может привести к созданию точки росы в стеновом блоке и преждевременном разрушении дома.

Внутренняя звукоизоляция газоблочных стен

Внутри дома звукоизоляция перегородок из газоблока должна составлять не менее 72 Дб. При такой изоляции звук средней громкости, например работающий телевизор, издаваемый в одном помещеньи, не будет слышен в другом. Для шумоизоляции стен могут использоваться как традиционные отделочные материалы, имеющие хорошую способность звукоизолировать, так и специальные звукоизоляционные материалы.

Способность разных видов отделки поглощать шум:

• гипсокартон 10 мм – 35-40 Дб;
• стекло 4 мм – 23 Дб;
• стеновые панели 25 мм – 25-28 Дб;
• клееная фанера, МДФ, ДВП 10 мм – 19 Дб;
• деревянная вагонка 25 мм – 21 Дб;
• сэндвич-панели без перфорации – 40 Дб;
• слой штукатурки 12 мм – 3-5 Дб.

Для получения рекомендованного СНиПом значения 72 Дб используются следующие группы звукоизоляционных материалов, имеющих индекс звукоизоляции в районе 7-8 Дб при однослойном применении:

• на основе каменной ваты: «Акустик-Баттс», «МаксФорте-ЭкоПлита», «Шуманет-БМ»;
• на основе полимеров: «МаксФорте-Стандарт», «Тексаунд», «Саундлайн»;
• на основе картона и кварцевого песка: «СоноПлат», «ФонСтар», «Тихо-Ф» и пр.

Особенности структуры и свойства пеноблоков

Пенобетонная стена обладает звукопоглощающим и звукоизолирующим свойством. То есть материал способен не пропускать и не выпускать посторонний шум.

Звукопоглощение — это способность пеноблоков ослабить интенсивность звука. Показатель материала характеризуется уменьшением звуковой энергии и распространением в пространстве.

Звукоизоляция является снижением уровня постороннего шума извне в помещении. Количественная мера звукоизоляции пеноблоков выражается в дБ (децибелах).

Стены из пенобетона уменьшают пропускание шума и хорошо поглощают низкочастотные звуки. Благодаря особенной структуре, пеноблоки обладают хорошей шумоизоляцией. Поры, наполненные воздухом, являются надёжной защитой от проникновения постороннего шума.

Виды шума и особенности звукоизоляции стен

Выделяют три основных виды шума, которые могут беспокоить в жилище – при продумывании звукоизоляции каждый из них требуется учитывать отдельно. Это:

• Воздушный шум – проникает как через стены, так и через пол с потолком. Если вы хорошо слышите детский плач в соседней квартире, или как сверху играют на фортепиано – это именно он, воздушный шум. Чем толще материал, тем меньше его будет. Если перегородки в доме тонкие, то намучиться с ним придётся немало.
• Ударный шум – также может проникать и через пол, и через потолок, и через стены. Главным образом это чей-то топот, хорошо различимый звук перемещения мебели и тому подобное. Но и воздушный шум может становиться ударным: громкие звуки превращаются в вибрацию и передаются по стенам. Если вам мешает музыка у соседей, то проникающий в вашу квартиру шум представляет собой сочетание воздушного и ударного. Если избавиться хотя бы от второго, ситуация уже станет значительно лучше.
• Конструктивный шум – схож с ударным, но всё же имеет немного другие свойства. Это звуки, хорошо передаваемые по твёрдым перегородкам даже на большое расстояние. Например, звуки ремонта на первом этаже, слышные даже на шестом.

Толстые стены неплохо справляются с защитой от шума, но если они тонкие, то остаётся лишь прибегать к использованию специальных материалов для звукоизоляции. При этом нужно учитывать, что шум проникает через множество отверстий, таких как розетки, стояки отопления, стыки в стенах и тому подобные – всеми ими необходимо будет также заняться для достижения хорошего результата. При этом делать звукоизоляцию всей квартиры нет необходимости: обычно она нужна только для помещений, используемых для работы или отдыха, то есть кабинета, детской, спальни.

Звукоизоляция газобетона и кирпича

Газобетон – это легкий и пористый материал, имеющий высокий уровень шумопоглощения. Благодаря таким качествам эти изделия часто применяются в новостройках в качестве перегородок. За счет небольшой толщины, но эффективной шумоизоляции применение газобетонных блоков в строительстве стены не приходится дополните6льно обезшумевать.

Для максимальной защиты от звуковой волны подходит стена из плотного материала. Оптимальным решением будет использование кирпича, который по весу превышает газобетон. Однако если рассматривать низкочастотный звук, то для него лучше использовать пористую поверхность, поэтому газобетон становится более подходящим вариантом.

Что же выбрать?

Нужно обращать внимание на плотность газобетона и его толщину. Самыми высокими показателями по звукоизоляции и шумоизоляции являются марки D500 и D600

Они могут быть разной толщины, в зависимости от желания производителя. Соответственно, уровень защиты от шума больше там, где газоблок толще.

Получается, что использование газобетонных блоков – это выгодно, удобно и эффективно. Подробнее изучить тему производства такого рентабельного материала можно в каталоге наших товаров. Мы помогаем наладить бизнес и поставляем только самое лучшее для создания окупаемого и прибыльного производства.

Устройство монолитных поясов

Монолитные железобетонные пояса выполняют замкнутым контуром по всем несущим стенам на каждом этаже под торцами плит перекрытия. Для их устройства используют либо вышеуказанные U-образные блоки, либо — рядовые блоки и опалубку.

Для выбора геометрических размеров, схемы армирования и технологии выполнения железобетонного пояса, кроме выполненных расчетов, следует учитывать конструктивные требования, изложенные в СП 63.13330.2012, основными из которых являются следующие:

• геометрические размеры армопояса должны обеспечивать размещения арматуры, удобство анкеровки и совместную работу металлоконструкций с бетоном;
• состав бетона принимается в соответствии с ГОСТ 27006 и ГОСТ 26633;
• толщина защитного слоя бетона должна обеспечить прочность связи с арматурой и служить для неё защитным слоем – арматура не должна соприкасаться с опалубкой;
• вне зависимости от расчетов, толщина защитного слоя бетона принимается не менее диаметра стержня при диаметре арматуры больше 10 мм и не менее 10 мм при диаметре меньше 10 мм;
• расстояние между арматурой должно быть не меньше:

1. 2,5 см – для нижней горизонтальных или наклонных стержней;
2. 3,5 см – для горизонтальных верхних;
3. 5 см – для нижней арматуры, расположенной более чем в 2 ряда;

• для стыков ненапрягаемой арматуры применяются: нахлесты без сварки, сварные и механические соединения.
• диаметр поперечной арматуры принимается 0,25 наибольшего диаметра продольной арматуры, но не менее 6 мм — для каркасов без сварки;
• анкеровка арматуры (закрепление концов стержней в бетоне) может быть прямой, с загибом на конце, с приваркой или монтажом поперечных стержней, с установкой анкеров на конце стержня.

Изложенные выше требования позволяют определиться с геометрическими размерами сечения монолитного пояса.

Если позволяет толщина стены в качестве несъемной опалубки применяют U-образные блоки, устанавливая их узкой полкой с внутренней стороны стены.

Арматурный каркас монтируется в лоток блока, заливается бетоном и уплотняется штыкованием. Готовая бетонная поверхность должна быть в одной плоскости с верхней гранью блока.

В случае, когда расчетное сечение армопояса превышает сечение пустоты внутри U-образного блока, с наружной стороны стены устанавливают газобетонные блоки расчетной толщины, а вдоль внутренней стороны монтируют съемные щиты опалубки.

Щиты следует располагать в створке с вертикальной плоскостью стены. Процесс производства работ — аналогичный устройству армопояса в U-образных блоках. Объем и цена трудозатрат опалубочного способа будут выше, чем в предыдущем – с использованием готовых блоков.

Итак, здесь рассмотрены варианты армирования газобетонных стен как применяемые на практике некоторые домашние «нанотехнологии», так и рекомендуемые нормативной документацией. Будьте профи!

Строительные технологии не стоят на месте. Появляются новые материалы, обеспечивающие высокое качество возводимых объектов, совершенствуются старые. Газобетон, широко используемый в частном строительстве, в момент появления не был особо популярен. Обладая рядом положительных качеств, он отходил на второй план из-за повышенной хрупкости. Стены постепенно покрывались трещинами, требующими быстрого реагирования и дополнительного вложения денег. Решить эту проблему удалось, применив армирование газобетонных блоков.

Надежное усиление принесло ощутимые результаты. Газонаполненные материалы приобрели заслуженное уважение среди застройщиков. Газобетон позволил сократить сроки строительства, добиться улучшенной теплоизоляции помещений

Особое внимание при возведении зданий, уделяется армированию зон повышенного риска: дверным и оконным проемам, входным порогам, стенам, подвергающимся усиленному воздействию ветровых нагрузок. Дома из газобетона, после проведения мероприятий по увеличению прочности, выдерживают значительные усилия, направленные на растяжение, сжатие, изгиб

В последнее время большой популярностью пользуется такой строительный материал, как газобетонный блок

Правильно армированный материал, позволяет применять его при возведении наружных стен, внутренних перегородок различной конфигурации. Разберемся с существующими методами укрепления элементов конструкции, определимся, какая арматура понадобится для работ.

Как правильно выбрать блоки из газобетона

Газобетонные блоки отлично подходят для формирования внутренних перегородок, перемычек, плит перекрытий и несущих стен загородных домов и дач.

В зависимости от их назначения и конструкционных характеристик различают несколько видов:

• конструкционные блоки используются для возведения прочных несущих стен;
• конструкционно–теплоизоляционные блоки применяются для устройства перекрытий, внутренних перегородок и несущих стен загородных домов, высота которых не превышает 3 этажа;
• теплоизоляционные блоки характеризуются отличными показателями теплозащиты и используются для формирования внутренних перегородок или утепляющего внутреннего ряда.

Газобетонные блоки различных форм и размеровИсточник remontik.org

При выборе материала стоит отдать предпочтение проверенным производителям, занимающимся производством газобетонных блоков на строительном рынке много лет. Газобетонный блок должен обладать рядом качеств:

• точные геометрические формы с низкой погрешностью материала;
• равномерная структура;
• отсутствие разводов, пятен, сколов и трещин;
• герметичная упаковка;
• проверенный производитель;
• сертифицированный материал.

Таблица теплопроводности различных материаловИсточник iz-kirpicha.su

Наличие всех вышеперечисленных позиций позволяет купить газобетонный блок высокого качества, обеспечивающий надежность конструкции в течение всего периода эксплуатации.

Звукоизоляционные характеристики газобетона

В зависимости от толщины газобетона, меняется индекс изоляции шума, выраженный в Дб. По существующим нормам, уровень звукоизоляции между квартирами должен быть равен 52 Дб, между помещениями в составе квартиры – 43 Дб.

Звукоизоляция должна различаться в зависимости от выполняемых задач. Так, для танцев потребуется один тип звукоизоляции, для звукозаписи – совершенно иной. Защита от звуков может быть трех типов:

Звукопоглощательная изоляция задерживает звуки, не позволяя им распространяться и создавать эффект «эхо». Звукоизоляционные материалы гасят звуки средних и высоких частот, демпфирующие (амортизирующие) – звуки низких частот. Звукоизоляция стены из газобетона может быть улучшена путем оштукатуривания стены, применением звукоизоляционных плит, шлаковой ваты и гипсокартона.

Преимущество газобетона – высокая скорость кладки и низкая стоимость перекрытия. В то же время гипсокартон и шлаковая вата лучше удерживают звуки и весят меньше. Минимальная толщина переборки из газоблока – 150 мм, рекомендуемая – 250 мм. Некоторые выбранные свойства газобетона и схожих шумоизолирующих материалов отражены в следующей таблице сравнительных характеристик звукоизолирующих материалов:

МатериалТеплопроводность, Вт/ (м*К) Индекс изоляции шума, Дб

Пенополиуретан	0,02-0,041 21
Пенополистирол	0,038-0,05 55
Кирпич силикатный	0,7 51
Пробка	0,047 12-15
Минеральная вата	100 мм 0,056-0,07 54

Заключение

Есть общий совет: помните, что шум уменьшается в многослойных конструкциях. Поэтому соглашайтесь на некоторую потерю полезного пространства в обмен на крепкое здоровье и общее спокойствие.

Оптимальные состав и структуру звукопоглощающих покрытий вы можете узнать на сайте поставщика или из разговора с менеджером компании. Параметры будут зависеть от толщины стен в помещениях, материала, из которого они выполнены и, конечно же, ваших пожеланий.

Газобетон – современный и популярный материал, активно используемый в строительстве в таких странах, как Россия, Узбекистан, Казахстан. Отличная шумоизоляция и звукоизоляция газобетона – одна из причин его успеха на рынке.

Многие путают понятия «шумоизоляция» и «звукоизоляция», хотя это две разные характеристики. Давайте разберемся, в чем разница.

Звук – это единая волна, а шум – набор различных звуков, наслаивающихся друг на друга. Единица измерения звука – децибел, шума – децибел А.

Звукоизоляция – это способность материала защищать вас от структурных и акустических шумов. К структурным можно отнести: стуки по трубам, хлопанье дверью. Примеры акустических шумов: лай, плач, голоса, шум воды.

Шумоизоляция – это заглушение или устранение ударных шумов (топота, шума от передвижения мебели).

И в заключение: зачем вообще утеплять

Вопрос, нужно ли утеплять стены из газобетона, остаётся всегда открытым. Многие просто не понимают, зачем нужно производить дополнительные затраты, если материал сам по себе обладает прекрасными теплоизоляционными свойствами.

Не всё так просто, тут многое зависит от качества блоков, из которых велась кладка. Если использовались неавтоклавные изделия, то у них и теплофизические свойства ниже, и геометрия хуже.

Чтобы нивелировать отклонения по длине или высоте блоков, приходится делать толстые швы. На клею такая кладка обойдётся дорого.

Многие в целях экономии стараются удешевить её за счёт использования обычного ЦПС. Это делает кладку неоднородной по теплопроводности — вот и приходится утеплять. О том, как это делать правильно, расскажет видео в этой статье.
