Конструктивные особенности и технология изготовления фундамента на сваях ТИСЭ

Материалы и оборудование

Для сооружения фундамента приобретаются следующие материалы и инструменты:

  • рубероид, для возведения опалубки свай и гидроизоляции;
  • песок и щебень;
  • арматура, класса A-III, диаметром 10-14 мм;
  • цемент, марки не ниже M300;
  • бур ТИСЭ-Ф.

Главным элементом здесь является бур, благодаря которому происходит возведение свай. Он маркируется как ТИСЭ-Ф или ТИСЭ-ФМ. Разница между ними состоит в наличии или отсутствии дополнительной лопасти: у первой модели она одна, у второй — две. Существует 3 модификации инструмента:

  1. ТИСЭ-Ф200 или ТИСЭ-ФМ200. Осуществляет бурение шурфа диаметром 200 мм, используется для легких построек: заборов, бань, гаражей.
  2. ТИСЭ-Ф250 или ТИСЭ-ФМ250. Проделывает скважины диаметром 250 мм. Применяется при строительстве каркасных домов, строений из газо- или пеноблоков, древесины, щитов.
  3. ТИСЭ-Ф300 или ТИСЭ-ФМ300. При его использовании сваи получаются диаметром 300 мм. Предназначен для тяжелых строений из кирпича, с монолитным ростверком.

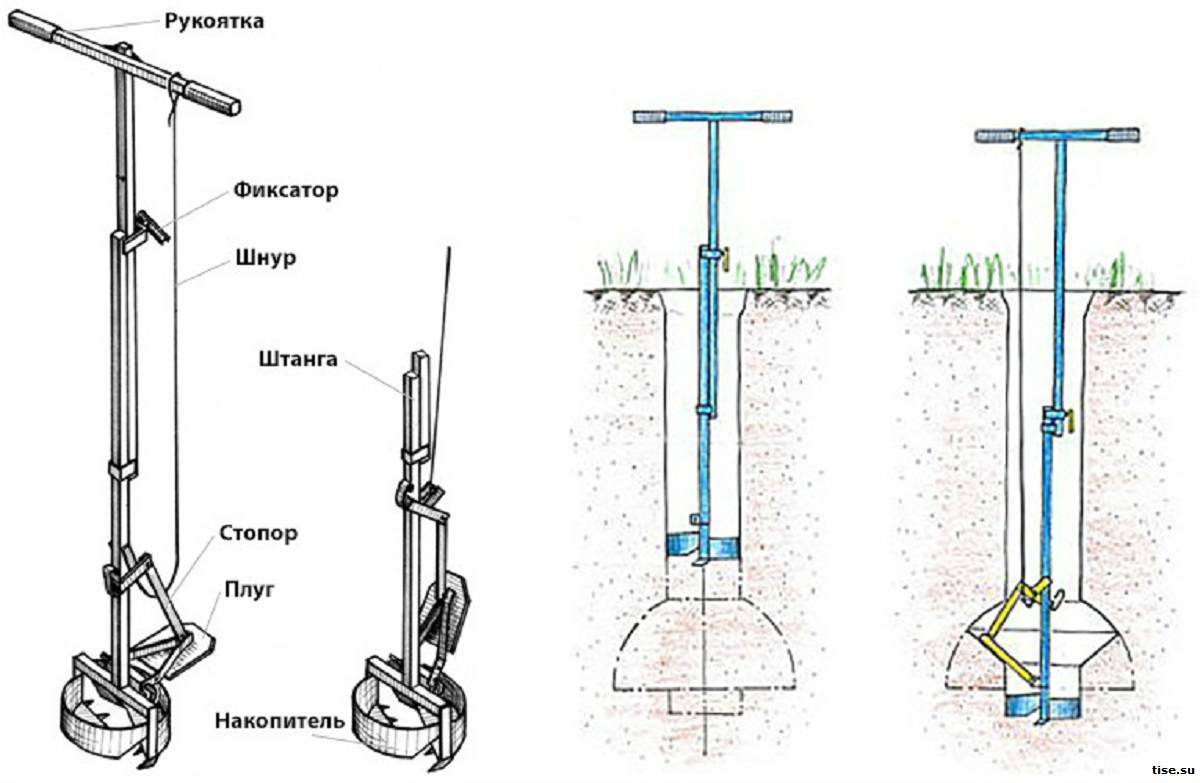

Бур состоит из нескольких частей.  Следующие элементы собираются в единую конструкцию:

  1. Ручка для кручения.
  2. Две штанги: основная и дополнительная. Каждая имеет длину 1,1 метра. Основной бурят неглубокие скважины, при необходимости подключается дополнительная.
  3. Емкость для грунта. Благодаря конструкции она не отклоняется от вертикального положения. Собирает срезанный грунт и выносит наверх.
  4. Бур с откидным расширителем. Элемент, который проделывает расширение у основания сваи. Снабжен лопаткой, удерживаемой тягой. При достижении заданной глубины трос отпускается, и лопатка под собственной тяжестью врезается в грунт.

Многие строители подключают электрический или бензиновый привод при твердом грунте. Это облегчает бурение, но поднимает стоимость строительства.

Виды опалубки ТИСЭ

Данные изделия различаются массой, параметрами, материалами, используемыми в изготовлении, вариантами монтажа. Различают следующие варианты:

  • ТИСЭ 1 – наиболее легкая опалубка, вес которой не превышает тринадцати килограмм. Конструкция считается оптимальным вариантом, чтобы оперативно и качественно возвести внутренние стенки, толщина которых не превышает восемнадцати сантиметров;
  • ТИСЭ 2 – универсальный вариант. Опалубку используют при заливке легкой базисной ленты, при строительстве любых стен. Масса конструкции четырнадцать килограмм, с ее помощью возводятся сооружения, по толщине достигающие двадцати пяти сантиметров;
  • ТИСЭ 3 – с ее помощью строятся стены либо основания, толщина которых достигает тридцати восьми сантиметров. Масса конструкция – восемнадцать килограмм.

Различные типы опалубочных систем отличаются своими стандартными параметрами, на которые не влияет даже способ их изготовления. ТИСЭ реализуется сразу с нужными для работы инструментами, так что каждую процедуру вы без проблем выполните собственными силами.

Металлическую конструкцию ТИСЭ изготавливают из листов стали, толщина которых составляет 2 мм. Изделие отличается высоким уровнем прочности и продолжительным эксплуатационным периодом. Листы металла гибкие, за счет чего создаются нужные формы.

Чтобы подготовить такую опалубочную систему, понадобятся:

  • сварочный аппарат;
  • болгарка;
  • ножницы для резки стали.

В первую очередь проводятся расчеты и составляются чертежи опалубки ТИСЭ. После этого приступают к сборке:

  • металл крепится на каркас из уголков либо труб. Для этого можно использовать сварку либо саморезы;
  • при необходимости в процессе сборки устраивается обрешетка;
  • конструкция создается в базисном участке, после затвердевания бетона не демонтируется, оставаясь составным элементом постройки.

Еще один вариант материала для монтажа опалубки ТИСЭ – пенопласт. Такую конструкцию формируют на основе подготовленных блоков, изготовленных на заводе. Они имеют стандартные параметры и арматуру, помогающую сформировать основу. Достоинством такой опалубки являются ее шумо- и теплоизоляционные показатели. Кроме этого, блоки не изменяют толщину стены в меньшую сторону, позволяя максимально сохранять свободную площадь внутри помещения.

Цельность конструкции достигается за счет применения металлических скоб либо пены для монтажных работ. Блочные элементы насаживают на арматурные прутья, соединяя скобами или пеной.

Как изготовить бур ТИСЭ своими руками?

Для возведения фундамента ТИСЭ обязательно используется специальный бур, который также как и технология охраняется авторскими правами, поэтому из-за желания снизить строительные затраты некоторые застройщики предпочитают изготавливать инструмент самостоятельно.

Конечно, конструкция бура не отличается особой сложностью и состоит из следующих элементов:

  • штанги, которая состоит из двух частей по 110 мм (таким образом, максимальная глубина скважины может достигать 220 мм);
  • рукоятки, предназначенной для управления буром с помощью ее вращения;
  • емкости для накопления грунта. Кроме того, она служит для формирования шахты скважины, позволяя контролировать ее вертикаль;
  • плуга, представляющего собой откидное оборудование навесного типа. Используется этот элемент для формирования расширения в нижней части скважины.

Естественно, для того чтобы изготовить бур самостоятельно, потребуется схема (готовая или нарисованная самостоятельно), а также необходимый инструмент и материалы.

Потребуется следующий инструмент:

  • УШМ (углошлифовальная машина), известная больше как «болгарка»;
  • дрель;
  • сварочный аппарат.

Из материалов нужно подготовить:

  • две трубы металлические с диаметром 32-40 мм и длиной 1 100-1 500 мм;
  • трубу длиной 200-250 мм и с сечением 320 мм – для изготовления емкости. Для этого можно использовать и подручный материал, например, старую кастрюлю с соответствующими размерами;
  • диск от пилы: из ее половинки можно изготовить режущий элемент;
  • металлические листы, разрезанные на полосы с размерами 30×1 200 мм и 50×250 мм и с толщиной материала – 2-3 мм;
  • прочная веревка или капроновый шнур длиной до 3 м.

Также потребуется антикоррозийная краска и кисти для ее нанесения. Далее, в соответствии c подготовленным чертежом следует выполнить сборку конструкции, а после этого провести пробное бурение.

Технология бурения

Бурение по технологии фундамента ТИСЭ состоит из нескольких простых операций:

  1. Выполняется разметка свай.
  2. В местах бурения снимается дерн.
  3. Точно по центру будущей сваи выкапывается ямка диаметром, равным диаметру бура и глубиной 0,15 м. Эту операцию можно выполнить с помощью лопаты или специального приспособления, входящего в комплект бура.
  4. Со штанги снимается плуг, а на ее верхнюю часть устанавливается ручка.
  5. Выставляется начальная длина штанги (для этого в ее теле предусмотрено три отверстия).
  6. В комплект входит и удлинитель. Если его необходимо задействовать, он устанавливается на штангу вместо рукоятки. Последняя переносится на торец удлинителя.
  7. В процессе бурения грунт собирается в контейнере. По мере его заполнения накопитель поднимают и освобождают от земли.

Сваи по технологии ТИСЭ имеют небольшой диаметр, так что необходимо тщательно контролировать вертикальность скважины: бетон плохо работает на изгиб, и в случае отклонения от нормали в процессе эксплуатации может лопнуть.

После достижения проектной отметки выполняется расширение скважины в ее нижней части.

Делается это так:

  • выкручиваются два болта на контейнере;
  • устанавливается и закрепляется плуг: предварительно изучите инструкцию к буру. Там вы увидите, что существует три позиции установки этой детали – в зависимости о размера расширения (400, 500, 600 мм);
  • к кронштейну (перекладине) прикрепляется шнур, посредством которого плуг поднимается в положение транспортировки;
  • после того, как плуг опущен в скважину, шнур отпускается – инструмент занимает рабочее положение;
  • бур проворачивается против часовой стрелки, вырезая в грунте полусферу.

Строительство свай ТИСЭ удобнее осуществлять с напарником.

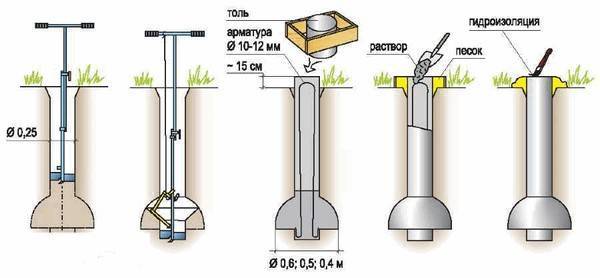

Схема бурения и устройства свай по технологии ТИСЭ.

Что такое технология ТИСЭ

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология»

. По своей сути, это метод возведения частного домостроения при помощи специального набора инструментов.

Автор технологии Яковлев Рашид Николаевич. Он рассматривал строительные материалы и техники, которые, не требуя больших финансовых затрат, давали возможность заняться возведением дома самостоятельно.

Набор инструментов для строительства по технологии ТИСЭ

Согласно точке зрения автора, существенно снизить затраты на строительство можно, если не использовать тяжелую строительную технику. При этом для возведения качественного строения далеко не всегда получается обойтись существующим ручным оборудованием.

Например, для монтажа фундамента на песчаном или глинистом грунте приходится рыть котлован, а сделать это без специализированной техники очень непросто. Именно поэтому Яковлев разработал специальные бур, с помощью которого можно устанавливать сваи ТИСЭ – технология позволяет не только упростить процесс возведения фундамента, но и применять его даже на песчаной или глиняной почве. Помимо этого, чтобы упростить процесс возведения стен, он сконструировал специальную съемную опалубку (форму для литья бетонных блоков).

По мнению автора, подобные инструменты:

  1. Позволяют строить дом самостоятельно даже без специальных строительных знаний и навыков.
  2. Ускоряют, упрощают и удешевляют весь строительный процесс за счет полного отказа от дорогостоящей специализированной техники.


Строительство дома по технологии ТИСЭ Источник kamtehnopark.ru Так как основными целями разработки технологии индивидуального строительства и экологии являются упрощение строительного процесса и удешевление строительства, Яковлев Рашид Николаевич предложил следующее оборудование:

  1. Специальный бур для бурения скважин под сваи . Технология ТИСЭ фундамент предполагает свайного типа. Принцип его создания прост – с помощью бура в земле бурятся скважины, главная особенность которых в том, что окончание скважины шире, чем начало. После подготовки скважин в землю устанавливается арматура и заливается бетонный раствор, для которого используются высокопрочные марки цемента. Именно большое, в сравнении с традиционными сваями, опорное основание позволяет применять сваи под фундамент по технологии ТИСЭ при любом грунте. Буры выпускаются производителями в нескольких вариантах, которые различаются по диаметру готовых скважин.
  2. Переставная опалубка используется для изготовления материала для стен. Она бывает трех видов (ТИСЭ-1, ТИСЭ-2, ТИСЭ-3) в зависимости от требуемой толщины стеновых элементов. Так, опалубка ТИСЭ-3 позволяет изготавливать блоки шириной 38 см, из которых возводятся несущие стены, а при помощи ТИСЭ-1 можно подготовить материал для внутренних перегородок дома.

Помимо основных инструментов, для технологии ТИСЭ были разработаны дополнительные материалы

, позволяющие упростить строительные работы и улучшить качество возводимого в соответствии с ней жилья – утеплители, арматура, сетки из стекловолокна, уплотнители цементного раствора, смесители для бетона и прочее.

По мнению Яковлева, именно подобные инструменты и оборудование позволит строить качественные дома с максимальной экономией бюджета.

На сегодняшний день технологию ТИСЭ используют многие строительные фирмы, также, оборудование доступно для приобретения частными лицами, желающими строить самостоятельно.


Фундамент, выполненный с применением ТИСЭ-оборудования Источник 24stroim-dom.by

Проведение разметки

Используйте для разметки геодезическую нить

Перед тем, как возвести фундамент тисэ, необходимо качественно выполнить разметку. Чтобы с легкостью сделать этот этап работы, понадобятся такие инструменты, как:

  • доски среднего размера или рейки;
  • колья;
  • геодезическая нить;
  • длинная рулетка;
  • алюминиевый уровень;

Для того чтобы правильно разметить фундамент по технологии тисэ, следует придерживаться поэтапной инструкции, пример

  1. Первым делом фиксируют в грунт 2 рейки на расстояние большее, чем величина будущей стены здания. К этим рейкам прикрепляется геодезическая нить, при этом шнур должен быть жестко натянут. Не стоит использовать леску, которая может растянуться. На небольшом расстоянии от зафиксированной рейки вбивается в структуру грунта первый колышек. Для того чтобы установить второй элемент разметки, от первого колышка отмеряется длина стены, которая указана в данных проекта здания. Обносные рейки фиксируются для того, чтобы выполнить разметку нулевого значения, которую требует тисэ фундамент. Эти уровни будут ровняться верхней части бетонного типа ростверка. При помощи водяного уровня выполняется проверка верхней стороны досок с начальной пометкой.
  2. Чтобы провести разметку второй стороны будущего основания дома, необходимо вычислить прямой угол, опираясь на первую стену. Для этого понадобится технология теоремы «Пифагора». После того как будут определены две стороны основы, проводится расчет диагонали. Эта технология расчета довольно проста. Выполняется действие при помощи длинного шнура, его следует прикрепить к одному из кольев, затем, натягивая, второй край зафиксировать на втором. Следом на таком же расстоянии от прямого угла натягивается еще один шнур. На требуемом расстоянии увивается третий колышек. Затем при помощи строительного шнура соединяются оставшиеся стороны с 4-м колышком.
  3. Внутренний периметр обноски выполняется так же, как и технология установки наружной стороны.
  4. Следующий этап проведения разметки – это определение точек размещения скважин. Они должны распределяться так, чтобы середина скважины была ровно по центру линии, которая располагается между двумя обносками.

Каждая свая должна размещаться на определенном расстоянии друг от друга. Требуемый шаг находится в проектной документации. Следует помнить о том, что для каждого проекта жилого строения составляется индивидуальный расчет.

Уход за бетонной конструкцией

Уход за бетонной конструкцией нужен, чтобы свести к минимуму пластическую усадку материала, обеспечить защиту от преждевременного высыхания и разрушения структурных связей из-за резкой смены температуры.

Для этого на поверхности бетонного раствора создают увлажненный компресс из опилок и накрывают сверху пленкой. Раз в три дня защитный слой поливают водой из лейки (капельный полив) и заново укрывают полиэтиленом.

Зимний уход за бетоном заключается в вынужденном обогреве с помощью минеральной ваты или пенопласта. Иногда с этой целью в раствор при замешивании добавляют противоморозные модификаторы.

После того, как бетон наберет необходимую прочность, приступают к возведению ростверка по стандартной технологии для свайного фундамента с железобетонной лентой.

Фундаментные буры ТИСЭ

    Неотъемлемой частью данной технологии возведения фундамента является использование специального бура, который позволяет сформировать сферическое расширение в основании скважины. Изначальная его модификация изображена на рисунке.

    Бурение скважины осуществлялось расположенными в накопителе двумя режущими кромками с резцами. Формирование расширения внизу производилось закреплённым на кронштейне откидным плугом. Штанга была раздвижная, её высоту можно было менять.

    Процесс бурения выглядел так: сначала при снятом плуге производилось непосредственно бурение скважины, затем надевался плуг и бурилось расширение. Плуг опускался под силой собственной тяжести, а при подъёме бура для извлечения земли из накопителя плуг приподнимался с помощью шнура.

    Бур такой конструкции многие считали неудобным в первую очередь из-за способа подъёма-опускания плуга. Поэтому позже его модифицировали. Сейчас на официальном сайте ТИСЭ для покупки предлагаются буры уже другой конструкции (см. рисунок).

    В них опускание плуга происходит путём нажатия на рукоять бура вертикально вниз. Причём, чем сильнее Вы давите на рукоять, тем интенсивнее происходит бурение. Но в тоже время, тем физически труднее выполнять работу.

    Также отдельно хочется упомянуть об использовании для бурения скважин с расширением специальных фундаментных разбуривателей от компании «Мастер Бур».

    По мнению многих строителей они более технологичны, выполнять работу ими проще и быстрее. Видео с принципом их работы выложено на сайте компании.

    К сожалению у данного инструмента есть один существенный недостаток — это его цена. Так оригинальные буры ТИСЭ на момент написания статьи стоят 4500-5200 рублей.

   Разбуриватели же от компании «Мастер Бур» 9500-16000 рублей. Причём прежде чем их использовать нужно пробурить скважины простым буром, цена которого составляет 5200-5800 рублей. В сумме получается довольно ощутимая цифра.

Этапы работ

Проверенная на практике технология предусматривает следующие этапы формирования основания столбчатого типа, объединенного ростверком:

  • разработка проекта, выполнение расчетов, позволяющих определить количество опор, глубину погружения в почву, интервал между ними;
  • подготовка строительной площадки, предусматривающая удаление грунта;

Изготавливается фундамент по технологии ТИСЭ без применения стандартных металлических гильз, а отверстия под сваи для него создаются с помощью специального бура

  • выполнение разметки будущего основания, позволяющей точно зафиксировать расположение опор;
  • бурение полостей с выполнением расширения в опорной части;
  • армирование сваи с использованием стальных прутков, благодаря которым повышается несущая способность опоры;
  • установка гидроизоляции, бетонирование скважин, воспринимающих после твердения бетона нагрузку от массы строения и реакцию почвы;
  • монтаж опалубки, изготовление ростверка, связывающего отдельные колонны в единый силовой контур.

Рассмотрим особенности отдельных этапов работ, позволяющие сформировать основание ТИСЭ своими силами. Остановимся на необходимых материалах и инструментах.

Подготовка и разметка площадки

На подготовительном этапе работ проверьте наличие необходимых инструментов, материалов. Для выполнения дальнейших строительных мероприятий понадобится:

  • специальное устройство ТИСЕ для бурения скважин;
  • шанцевый инструмент;
  • компоненты для приготовления бетонного раствора;
  • стальная арматура;
  • древесина для изготовления опалубки;
  • гидроуровень.

Когда все ямы пробурены, происходит их заливка бетоном

Производя работы, руководствуются следующими рекомендациями:

  • Используйте доски для каркаса толщиной 4-5 см.
  • Контролируйте уровнем нулевую отметку.
  • Разметьте шнуром положение внешнего и внутреннего контура здания, координаты осей опор.
  • Контролируйте отклонение диагоналей, соответствие размеров которых свидетельствует о соблюдении прямых углов.

Проекты домов

Количество проектов 5647

  • 5 комнат
  • 2 санузла

Проект Дома ДОК-187А / Тулон

В избранное

  • 187.1² Общая площадь
  • 14 x 9м Площадь застройки

от 3 367 800 р. Срок возведения индивидуально

  • 6 комнат
  • 2 санузла

Проект Дома Чех-М1

В избранное

  • 104² Общая площадь
  • 8 x 8м Площадь застройки

от 1 404 000 р. Срок возведения 56 дней

  • 4 комнаты
  • 3 санузла

Проект Дома Зимняя сказка

В избранное

  • 217² Общая площадь
  • 14 x 15м Площадь застройки

от 2 929 500 р. Срок возведения 108 дней

Проект 90-11D

В избранное

267² Общая площадь

от 3 604 500 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект AS-508

В избранное

134.6² Общая площадь

от 1 817 100 р. Срок возведения индивидуально

  • 6 комнат
  • 3 санузла

Проект AS-2423-2

В избранное

157.7² Общая площадь

от 2 128 950 р. Срок возведения индивидуально

  • 3 комнаты
  • 2 санузла

Проект AS-1133

В избранное

104.1² Общая площадь

от 1 405 350 р. Срок возведения индивидуально

  • 6 комнат
  • 3 санузла

Проект AS-2204

В избранное

361.8² Общая площадь

от 4 884 300 р. Срок возведения индивидуально

Проект 45-08B

В избранное

279² Общая площадь

от 3 766 500 р. Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект AS-305

В избранное

362² Общая площадь

от 4 887 000 р. Срок возведения индивидуально

Проект 57-97K

В избранное

201² Общая площадь

от 2 713 500 р. Срок возведения индивидуально

  • 5 комнат
  • 3 санузла

Проект Дома Сакура

В избранное

  • 195.1² Общая площадь
  • 12 x 11м Площадь застройки

от 2 501 000 р. Срок возведения 90 дней

  • 4 комнаты
  • 1 санузел

Проект Дома Лена-Б

В избранное

  • 112.4² Общая площадь
  • 10 x 10м Площадь застройки

от 1 319 000 р. Срок возведения 50 дней

  • 5 комнат
  • 2 санузла

Проект AS-2196

В избранное

159.9² Общая площадь

от 2 158 650 р. Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома из бревна SR-041

В избранное

  • 179² Общая площадь
  • 11 x 12м Площадь застройки

от 2 416 500 р. Срок возведения 90 дней

  • 2 комнаты
  • 1 санузел

Проект Дома из бруса SR-138

В избранное

  • 75² Общая площадь
  • 9 x 9м Площадь застройки

от 1 012 500 р. Срок возведения 90 дней

Проект 57-03KL1

В избранное

189² Общая площадь

от 2 551 500 р. Срок возведения индивидуально

  • 5 комнат
  • 1 санузел

Проект Дома Рубин 9×8,5

В избранное

  • 117² Общая площадь
  • 9 x 9м Площадь застройки

от 1 579 500 р. Срок возведения 63 дня

  • 8 комнат
  • 2 санузла

Проект Дома Тайган

В избранное

  • 228² Общая площадь
  • 14 x 12м Площадь застройки

от 6 098 745 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект AS-649

В избранное

121² Общая площадь

от 1 633 500 р. Срок возведения индивидуально

Смотреть все проекты

В настоящее время набирает популярность относительно новая технология строительства – ТИСЭ

. Технология обладает большим количеством плюсов, о которых нередко говорят строители и владельцы домостроений, построенных по ТИСЭ. Но находятся и скептики, которые утверждают, что это не совсем подходящий вариант для загородного строительства, указывая на множество недостатков. Попробуем разобраться, действительно ли подобный способ возведения зданий подходит для любой ситуации, как позиционируют его создатели.


Одноэтажный дом по технологии ТИСЭ с отделкой Источник domavlad.ru

Что это такое?

Закладка свайно-ленточного основания – новая технология, которая появилась в конце 90-х прошлого столетия и сегодня широко применяется во всем мире. Отличие от традиционного фундамента заключается в конструкции такого основания – на буронабивных столбах с расширенной пятой возводят железобетонный ростверк.

Несущая способность

Грузоподъемность фундамента связана с диаметром основания свай, сопротивлением и составом грунта:

Тип грунтаСопротивление почвы, кг/м2Несущая способность силовой конструкции в зависимости от диаметра пяты, т
50 см60 см
глина, песок крупной фракции61217
суглинок, супесь368
песок пылеватый245,5
песок средней фракции51014

На практике грузоподъемность фундамента ТИСЭ может быть выше в 2 раза за счет того, что цементное молочко проникает в почву и затвердевает там, образуя слой грунтобетона толщино1 5–7 см.

Как изготавливается свайный фундамент?

Проектирование начинается со сбора исходных данных, полученных в результате геологических изысканий грунта. Затем рассчитывают фундамент – определяют параметры конструктивных элементов, в том числе шаг между опорами и рассчитывают потребность в строительных материалах.

Полевые работы начинаются с разметки свайного поля традиционным способом. После бурят скважины на проектную глубину. Уширения делают поочередно: сначала формируют выемку Ø500 мм, затем расправляют лопасти в конечное положение и доводят уширения до максимально значения.

В готовую свежину заводят армокаркас, после чего конструкцию заливают бетонным раствором. После затвердевания опоры переходят к строительству железобетонного ростверка в виде монолитной ленты традиционным способом. При этом между нижней плоскостью ростверка и поверхностью земли должен оставаться зазор в 30–45 см.

Работы по устройству фундамента ТИСЭ можно проводить своими руками без привлечения спецтехники, что обуславливает дополнительную экономию.

Цена закладки под ключ

При отсутствии навыков в строительстве и понимания технологии, собственнику целесообразно обратиться к профессионалам. Среднерыночные цены на услуги отражены в таблице:

Параметры силовой конструкции с параметрами ростверка: ширина 40 см, высота 60 смСтоимость одной сваи, руб.Цена, руб./м пог.Стоимость фундамента площадью 6х6 м
Ø опоры, ммØ пяты, ммГлубина, м
2506001,53–4 тыс.4–5,5 тыс.150–200 тыс.
2005001,52,8–3,5 тыс.4–5,5 тыс.120–170 тыс.

Сфера применения и срок службы

Сваи ТИСЭ широко используются в строительстве, поскольку являются универсальными силовыми конструкциями.

Технология особенно эффективна в таких ситуациях:

  • при возведении бетонных и кирпичных заборов;
  • при малоэтажном строительстве из тяжелых материалов;
  • при строительстве двух- и трехэтажных жилых домов из бруса, пенобетона и каркасных панелей;
  • при возведении бань и других тяжелых конструкций.

Сваи ТИСЭ можно строить практически на любых грунтах, кроме скальных пород, а именно в глинистой и песчаной почве, супесях, лессах и суглинках. Перечисленные типы грунта составляют 90% от всей площади российских регионов, что обуславливает популярность такой технологии.

За счет особенности конструкции, сваи не передают сооружению, которое удерживают, вибрации и динамические нагрузки, возникающие вблизи автомагистралей и железнодорожных путей.

Преимущества фундамента, возводимого по технологии ТИСЭ

Что же такое фундамент TИCЭ и как он выполняется? Столбчато-ленточный вариант представляет собой конструкцию из армированных бетонных связанных железобетонным ростверком свай.

Высокопрочные особой формы сваи. Их надежность и прочность определяется наличием полусферического расширения в нижней части. Увеличение площади опорной зоны обеспечивает значительное повышение показателей по несущей способности. На таких сваях фундамент выдерживает нагрузки как легких каркасных, так и тяжелых каменных домов, не давая при этом усадку. Также полусферическая часть сваи призвана противостоять силам выдавливания, возникающим на пучинистых грунтах и удерживать от выталкивания опоры – одна из составляющих надежности фундамента, возводимого по технологии ТИСЭ.

Ростверк – лента фундамента, образованная путем армирования и бетонирования в дощатой опалубке. Особенность фундамента ТИСЭ такова, что ростверк не соприкасается с грунтом, связывает собой все сваи в единую конструкцию, распределяя равномерно между ними нагрузку от дома. Благодаря наличию между лентой и землей зазора, выталкивающие силы пучения не действуют на фундамент – вторая составляющая его надежности.

Фундамент ТИСЭ

! На заметку застройщикуАрмированные сваи с расширением внизу не поднимутся силами морозного пучения. Именно поэтому фундамент ТИСЭ может быть оставлен на зиму без загрузки.

Есть несколько причин, которые позволяют считать фундамент ТИСЭ универсальным:

  • применим для разных типов строений – как при возведении легких каркасных домов, так и тяжелых каменных до 3-х этажей включительно;
  • возводится при разном уровне грунтовых вод;
  • подходит практически для всех типов грунтов – от мелкого песка до тяжелой глины;
  • дает возможность строить дома на пучинистых грунтах без последствий от сил выталкивания;
  • используется в качестве сейсмоизоляции в сейсмоактивных районах;
  • закладывается при большой глубине промерзания грунта и на вечной мерзлоте.

Фундамент ТИСЭ в силу своей конструкции практически нивелирует вибрационное действие на дом, возникающее вблизи железнодорожных и автомагистралей, и в этом имеет преимущество перед другими фундаментами при строительстве в таких районах.

Закладка фундамента по технологии ТИСЭ существенно уменьшает трудозатраты на земляные работы, так как нет необходимости копать котлован как в случае с классическим ленточным фундаментом. По этой же причине значительно сокращается расход бетона на заливку свай и формирование ростверка.

В следующей главе речь пойдет о том, как определить глубину бурения скважин, количество опорных свай и расстояния (шага) между ними. Будет рассмотрена методика расчета фундамента по технологии ТИСЭ.

Сваи ТИСЭ — достоинства и недостатки

    К достоинствам данного вида фундаментов можно отнести:

— значительное снижение затрат на строительство, благодаря прежде всего экономии на стройматериалах и экономии на объёме выполняемых земляных работ;

— простота технологии, позволяющая производить работы своими руками без привлечения квалифицированной рабочей силы;

— повышение энергоэффективности дома, связанное с маленькой площадью поверхности контакта фундамента с грунтом;

— надёжность возведённой постройки, в том числе и в районах повышенной сейсмической активности;

— изолирование дома от сильного шума и вибраций, исходящих от расположенных поблизости железнодорожных или автомобильных магистралей.

    Основными недостатками фундамента ТИСЭ являются:

— необходимость приобретать специальное оборудование, без которого осуществление работ невозможно;

— большая трудоёмкость бурения скважины с расширением в основании особенно на твёрдых глинистых грунтах или грунтах с каменистыми включениями и при использовании буров старой конструкции (об этом недостатке в литературе ничего не говорится, но на многочисленных строительных форумах, свидетельств этому достаточно много).
