Как сварить (спаять) полипропиленовые трубы

Как запаять дырку в трубе

Во время ремонта могут возникнуть различные непредвиденные ситуации, например, трубопровод был случайно продырявлен. Эту проблему можно решить при условии, что отверстие получилось небольшим.

Первый вариант заделки конструкции подразумевает следующие действия. Сначала поверхность сушим и обезжириваем. Затем берем еще одну трубу того же производителя и разогреваем ее и образовавшуюся дырку. Далее отверстие запаиваем с помощью паяльника или подручных средств, например, горелки. Если труба армированная, фольгу нужно срезать. Но также можно установить муфту.

Второй вариант пайки дырки в цилиндрическом изделии из ПП представлен на видео ниже.

Полипропиленовые трубы: гост, снип и проверка качества. Правила монтажа полипропиленовых трубопроводов Снип по монтажу полипропиленовых труб отопления

«ГИДРОПЛАСТ» — Ваш надёжный партнёр в области инженерных систем! Обладая многолетним опытом решения задач по комплектации и строительству объектов, предлагаем Вам ознакомиться в нашем каталоге с ценами на трубы из полипропилена и дополнительную продукцию из полипропилена .

Монтаж полипропиленовых труб в России регламентируется положениями ГОСТ Р 52134-2003 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», СНИП 3.05.01-85 «Внутренние санитарно-технические системы», СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий» и СП 40-101-96 «Свод правил по проектированию и монтажу трубопроводов из полипропилена «Рандом сополимер»». В Евросоюзе требования к монтажу полипропиленовых труб устанавливают ряд технических регламентов – стандартов, подробный перечень которых приведен в этом материале .

Основной целью монтажа полипропиленовых труб вне зависимости от исходного материала (гомополимер полипропилена РР-Н, блоксополимер полипропилена РР-В, рандомсополимер полипропилена PPRC) и его модификаций (Polypropylen-Homopolymer PP-H-s огнестойкий, Polypropylen-Randomcopolymer PP-R-el электропроводный, Polypropylen-Randomcopolymer PP-R-s-el электропроводный и огнестойкий) (см. подробнее ), а также армирования алюминиевой фольгой или стекловолокном является обеспечение эксплуатационных условий, при которых давление и температура транспортируемой жидкости, и температура окружающей среды не вызовут в трубопроводе и его отдельных узлах внутренних напряжений, способных привести к нарушению целостности или остаточных деформаций в трубах, фитингах и соединениях. Первоочередной задачей монтажа полипропиленовых труб остается компенсация линейных температурных изменений в трубопроводе за счет изменения направления трассы и без использования специальных компенсаторов.

В отличие от труб из оцинкованной или нержавеющей стали (см. ) все трубы из термопластов-полимеров (см. этот материал) имеют высокий коэффициент линейного температурного расширения, особенно значительный в системах горячего водоснабжения и отопления.

Для решения этой проблемы трассу трубопровода условно разбивают неподвижными опорами на участки, автономно реагирующие на изменение температуры (или давления) в трубопроводе. Неподвижные опоры (НО) направляют удлинение по оси на скользящие опоры (СО), устанавливаемые в местах изменения направления трассы, которые, по сути, и являются компенсирующими устройствами.

Относительное температурное удлинение участка трубопровода, ограниченного неподвижными опорами для полипропиленовых труб рассчитывают по формуле Δl = 0.15*l*Δt , где:

• Δl – изменение линейного размера участка трубопровода по оси трассы, мм;
• l – длина участка трубопровода, ограниченного неподвижными опорами, м;
• Δt – разность температур трубопровода при эксплуатации и во время монтажа полипропиленовых труб, °С;
• 0.15 – коэффициент линейного температурного расширения труб из полипропилена, мм/м °С.

Важно: Полипропиленовые трубы, армированные алюминиевой фольгой, имеют температурное линейное расширение, на 2/3 меньшее, чем трубы из полипропилена без армирования. Полипропиленовые трубы, армированные стекловолокном, имеют температурное линейное расширение, на 3/5 меньшее, чем трубы из полипропилена без армирования

Линейное температурное расширение труб PN 10,16,20 из рандомсополимера полипропилена и армированных алюминиевой фольгой полипропиленовых труб PP-R для систем горячего водоснабжения и отопления в зависимости от температуры транспортируемой среды можно определить по номограммам (см. ниже).

Рис.Рис.

Скользящие опоры при монтаже полипропиленовых труб, как правило, выполняют из клипсов, одинарных или двойных, соответствующих диаметром DN номинальному диаметру полипропиленовой трубы.

Рис.

СП 40-101-96 категорически запрещает жесткую фиксацию трубопровода при монтаже полипропиленовых труб путем сжатия трубопровода. Поэтому неподвижные опоры могут быть выполнены на базе скользящих опор с ограничением осевого перемещения двумя муфтами или муфтой и тройником.

Рис.

Наиболее часто при монтаже полипропиленовых труб используют компенсирующие изменения направления трассы:

Возможности петлевых компенсирующих элементов в зависимости от номинального диаметра полипропиленовых труб представлены в таблице ниже.

Как проводится пайка полипропиленовых труб

Инструкция по пайке любых полипропиленовых труб посредством термического воздействия на изделия предполагает соблюдение стандартизированных либо рекомендуемых производителем временных промежутков. Они распространяются на разогрев и формирование узлового соединения между элементами магистрали. Сам процесс осуществляется по-разному в зависимости от используемого оборудования и размеров элементов трубопровода.

Общие технологические приемы сварки полипропиленовых труб

Как правильно паять полипропиленовые трубы большого диаметра? Процесс стыковой сварки включает два шага. Заготовки предварительно устанавливаются и фиксируются на оборудовании в заданном положении. Кромки сразу обеих частей подвергают обработке торцевателем (специальный вращающийся диск). Далее его заменяют нагревательным плоским элементом. После его устранения спустя определенное технологией время заготовки с расплавленными кромками прижимают друг к другу для осуществления процесса полифузии.

Муфтовая технология сварки требует внимания относительно времени на расплавление стенок и сжатие элементов.

Алгоритм действий при сварке муфтовым методом

Ниже представлена таблица температур пайки для тонкостенных полипропиленовых труб, на которую стоит опираться особенно начинающему мастеру.

Характеристика значения	Наружный диаметр (мм)
16	20	25	32	40	50	63
Участок термической обработки (мм)	13	14	16	18	20	23	26
Таймер расплавления (сек)	5	7	8	12	18	24
Таймер корректировки узла (сек)	4	6	8
Таймер фиксации соединения (сек)	6	10	20	30
Таймер полимеризации (сек)	120	240	360

Формирование стыка происходит посредством внутренней стенки фитинга и наружной у трубы. Участки подвергают термическому воздействию посредством специальных насадок на паяльное оборудование, разогретого до температуры +260℃. Далее заготовки вставляют друг в дружку и удерживают фиксацию в течение минимально необходимого времени.

Особенности работы с трубами, имеющими алюминиевое армирование

Полипропиленовые трубы с армированием

Полипропилен обладает свойством теплого расширения, что ограничивает использование материала в условиях с высокой температурой, перепадов ее показателей. Недостаток исправлен путем армирования труб алюминием либо стекловолокном. В случае с первым затруднения во время пайки и эксплуатации магистралей не возникают.

Металлическое армирование может быть установлено с внутренней стороны изделий либо под внешней оболочкой. Наружный слой с алюминиевой фольгой перед пайкой подлежит устранению. Причин тому три:

• требуется дополнительный нагрев;
• металлопластиковые заготовки имеют больший наружный диаметр, чем без армирования или со стекловолокном;
• алюминий с полимером в процессе сварки образуют слабое соединение.

Для проведения работы используется шейвер — дюралюминиевый полый цилиндр с расположенными внутри стальными лезвиями. Дополнительно для удобства пользования может быть вставлена съемная рукоятка в виде стержня. Здесь заранее предусмотрено ограничение по толщине среза и глубине обрабатываемого участка, поэтому отслеживать параметры нет необходимости.

Шейвер

Внутреннюю зачистку проводят, чтобы исключить прямой контакт алюминия с транспортируемой жидкостью. Это может привести к активации электрохимических процессов, разрушению армирующей фольги, расслоению трубы, разгерметизации контактного узла. Здесь используют для подготовки заготовок к сварке торцеватели. Это приспособление схоже по строению с шейвером, только лезвия здесь расположены на внутреннем торце.

Торцеватель

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

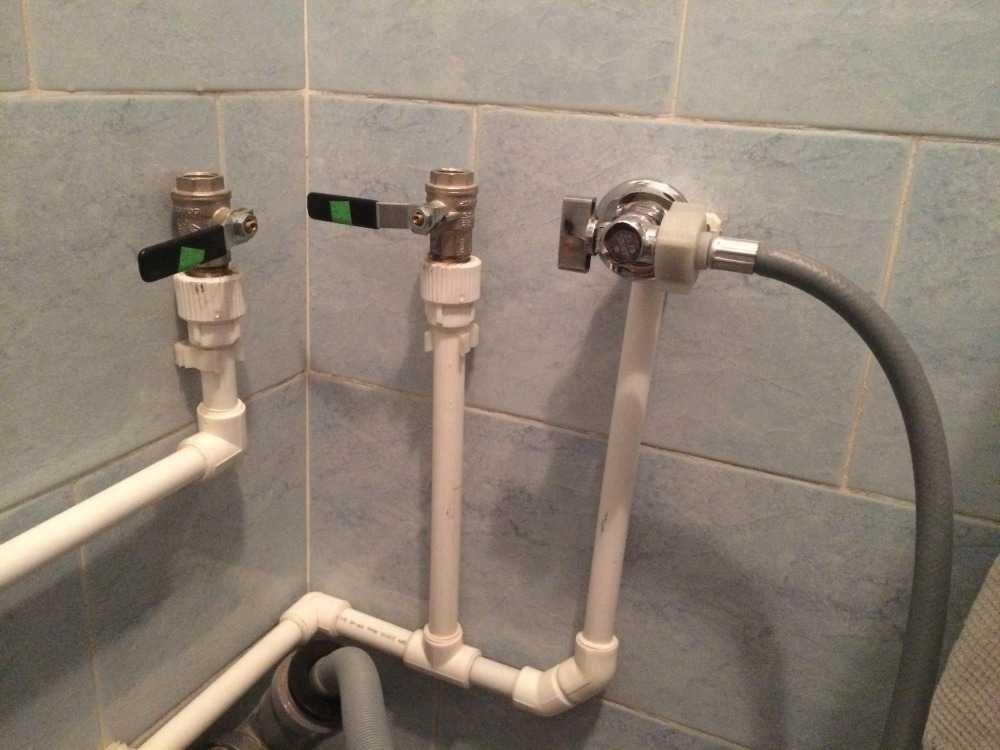

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте

Как перейти с железной трубы на полипропилен.

Как паять полипропиленовые трубы

Полиэтиленовые и полипропиленовые трубы постепенно вытесняют с рынка строительных материалов трубы из металла. Вызвано это полезными свойствами и качествами продукта:

• большим сроком службы (полипропиленовые трубы служат до 50 лет),
• низкой теплопроводностью и электропроводностью,
• высокими звукоизоляционными свойствами,
• устойчивостью к большому перепаду температур.

Не последнюю роль в популярности труб из полипропилена играют их высокая прочность, надежность и простота монтажа этого вида труб.

Первоначально эта продукция вообще не подвергалась пайке. Для соединения трубопроводов из полипропилена использовалась технология склеивания труб специальными клеями. Полипропиленовые трубы небольших диаметров внутри помещений в некоторых странах до сих пор соединяют при помощи специализированных клеев.

Но технология пайки полипропиленовых труб оказалась проще и надежнее. В данной статье рассмотрим, как паять полипропиленовые трубы своими руками.

Необходимые инструменты

1. Маркер.
2. Рулетка.
3. Строительный уровень.
4. Ножницы для резки полипропиленовых труб.
5. Специальный паяльник для труб из полимерных материалов.

Большинство из этих инструментов известны каждому из тех, кто в той или иной мере связан со строительной индустрией. Вопросы могут возникнуть только по ножницам для резки полипропиленовых труб и паяльнику для сварки труб этого вида. Обычно они входят в единый комплект инструмента.

Ножницы для резки

Этот инструмент еще называется роликовым труборезом. Выпускается он чаще всего в двух модификациях:

• для труб с наружным диаметром 16 мм- 40 мм,
• для труб с наружным диаметром 16 мм- 110 мм.

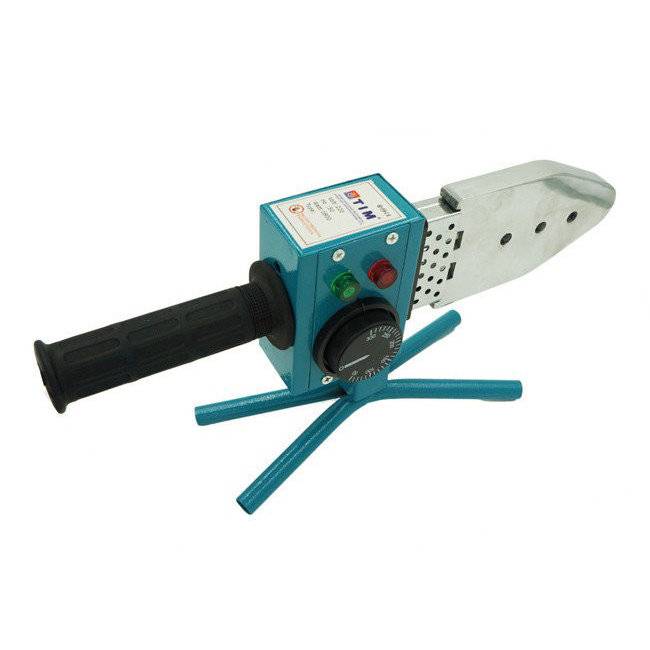

Паяльник для пайки

Этот инструмент еще называют ручным сварочным аппаратом. Аппарат для соединения пластиковых труб – это нагревательный прибор, с подошвой, которая оборудована нагревательными элементами. Подошва обычно оснащена отверстиями с различными диаметрами, в которых закрепляют специальные насадки для пайки. Аппарат оборудован терморегулятором и индикаторами нагрева. Он имеет удобную рукоятку и специальную подставку для установки прибора на ровной поверхности. Включается и выключается он при помощи специальных дополнительных выключателей.

Паяльник для полипропиленовых труб выпускают:

• для полипропиленовых труб диаметром 16 — 50 мм с мощностью до 650 Вт,
• для труб диаметром 63 — 110 мм с мощностью до 1600 Вт.

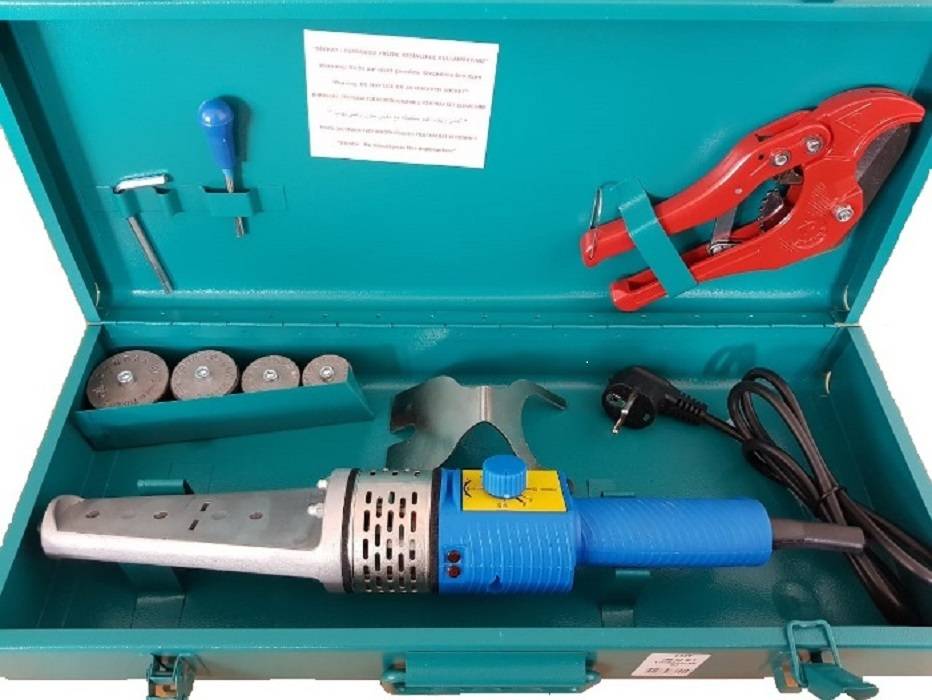

В комплект аппарата входят так же соответствующие насадки и подставка.

Насадки парные и бывают различных диаметров. Они покрыты антипригарным покрытием, схожим с тем, что используются в покрытиях современных сковородок. Потому они нуждаются в особом уходе и специальной очистке.

Прежде чем то-то сделать, нужно внимательно изучить технологический процесс, прочитать все необходимые инструкции, научиться пользоваться инструментом.

В случае пайки труб, нужно помнить, что этот процесс – часть общего процесса пайки трубопровода. Потому работу начинают с разметки.

Разметка – самый сложный этап работы. Хорошо, если ее сделает специалист, который знаком с чертежами трубопровода, представляет его в целом.

Трубы отрезают следующим образом. Отмеряют расстояние между фитингами, добавляют к этому расстоянию 30 мм. Затем аккуратно, под углом 90 градусов отрезают трубу при помощи специальных ножниц.

Далее надеваем фитинги на трубу, помечая глубину маркером на полипропиленовой трубе. Эта отметка будет поперечной. Продольная метка позволяет состыковать элементы трубопровода по осям.

1. Прибор, естественно необходимо включить.
2. В отверстие аппарата необходимо вставить насадку необходимого диаметра.
3. При помощи терморегулятора нужно установить необходимую температуру пайки.

• Для полипропиленовых труб необходимо установить температуру — 260° С,
• Для полиэтиленовых труб необходимо установить температуру — 220° С,.

Преимущества и недостатки труб ПНД

Полиэтилен низкого давления – органический полимер этилена. Обозначается РЕ или ПЭ. Имеет белый цвет (тонкослойные изделия – прозрачны). Понятие «полиэтилен низкого давления» не имеет отношения к плотности материала или условиям эксплуатации, а характеризирует условия производства.

Трубы ПНД красят в черный, серый, синий или черный с синими полосками цвет. Синий цвет или синяя полоска обозначает, что трубы можно использовать для трубопроводов питьевой воды.

Сфера применения ПНД – для водопроводов холодной воды, некоторых агрессивных сред (за исключением разбавленной азотной кислоты), канализационных систем. Диаметры доходят до 1600 мм. Очень широко распространены для трубопроводов холодной воды и канализации.

Преимущества ПНД как материала для трубопроводов:

• долговечность – первые пластиковые трубопроводы из ПНД уже отработали более 50 лет;
• небольшая цена;
• морозостойкость – выдерживают замерзание с водой зимой и оттаивание весной и сохраняют целостность;
• химическая инертность – стоек даже к концентрированным щелочам и кислотам; вода в трубах не приобретает неприятного запаха или привкуса;
• коррозионная стойкость;
• гладкие стенки с малой адгезией препятствуют оседанию на стенках солей;
• безвредность для человека;
• экологичность – безвредное производство, легкая утилизация;
• прочность;
• гибкость – легко гнется (при нагреве можно согнуть даже руками);
• высокая ударная вязкость, пластичность и, как следствие, стойкость к гидравлическим ударам, отсутствие хрупкости, способность восстанавливаться после деформации;
• простое обслуживание – пластик легко мыть, он не нуждается в регулярной окраске и антикоррозионной обработке;
• небольшой вес облегчает перевозку, складывание, монтаж;
• легко монтируются – нет необходимости в сложном оборудовании (например, сварочном аппарате); легко режутся; легко стыкуются разными способами.

Недостатки ПНД:

• самый «неудобный» недостаток – слабая устойчивость к ультрафиолету. ПЭ разрушаются на свету и неприменим к открытой прокладке на свету под открытым небом. Конечно, можно прокладывать в чехлах и коробах – но это лишние затраты и потери времени; впрочем, 2-3 сезона в огороде трубы «проживут»
• невысокая термостойкость – ПЭ трубы можно использовать только для холодной воды и при температуре максимум до 60°С (в отличие от полипропиленовых и труб из сшитого полиэтилена, которые можно применять для систем отопления), как следствие – длинные подвешенные участки трубы из РЕ иногда провисают в жару;
• не очень высокая эстетичность – не в наших вкусах черно-полосатые или черные трубы в ванных и кухнях;
• рабочее давление до 20 МПа ограничивает применение полиэтилена в промышленности;
• армированные трубы имеют меньшую гибкость.

Основные этапы работы

1. Берем трубу нужного размера.

2. Очищаем ее края от заусенец, образованных при резке, напильником или фаскоснимателем.

3. Карандашом отмечаем на конце трубы (см. фото), какой участок нам необходимо расплавить, то есть намечаем то место, куда будет надеваться фитинг.

4. Обрабатываем трубу и фитинг обезжиривающим составом.

5. Прочно фиксируем к столу сварочный аппарат.

6. В его комплект входят насадки разного диаметра. Берем требуемые насадки (одну для фитинга и одну для трубы) и крепим их с двух сторон аппарата.

7. Выставляем температуру 260°.

8. Как только лампочки погасли (это означает, что аппарат достаточно нагрелся), можно приступать к работе. Среднее время его нагревания 2-3 минуты.

9. Надеваем на горячие насадки (их две) фитинг и трубу до карандашной отметки. Слишком давить на свариваемые части или вращать их не следует.

10. Отсчитываем положенное количество времени. Время нагрева всегда указывается в инструкции. К примеру, для 25-миллиметровой трубы оно ровно 7 секундам).

11. Быстро и аккуратно снимаем нагретые детали, чуть придерживая сварочный аппарат.

12. Соединяем их друг с другом. Излишнее давление на них или вращение также недопустимы.

13. Ждем несколько секунд.

14. Если мы сделали все правильно, получаем идеально ровное однородное соединение.

Армированный слой на отрезке соединения следует удалять обязательно, в противном случае соединение будет неоднородным и непрочным;

При покупке аппарата не обязательно тратить лишние деньги и приобретать модель с терморегулятором, ведь нам потребуется один-единственный температурный режим в 260°С; использование других режимов может привести к некачественному соединению;

Вода по трубам должна проходить свободно; чтобы в месте спайки не образовалось препятствие в виде застывшего пластика, не следует при соединении слишком давить на расплавленные детали; однако слабое давление тоже недопустимо – длины соединения для надежного крепления будет недостаточно; это может привести к образованию завихрения и падения давления в системе;

Основное правило такой пайки: первым на насадку надевается фитинг, а лишь затем труба; отсчет времени начинается тогда, когда обе детали окажутся на аппарате;

Полипропилен схватывается за 4-8 секунд, но сразу отпускать его не стоит – чтобы он окончательно застыл, выждать необходимо 20-30 секунд;

Детали при остывании должны быть неподвижными, малейший сдвиг может нарушить герметичность соединения; поэтому до начала пайки лучше подготовить специальные струбцины для их фиксации; сделать их можно из любого бруска дерева или прочной проволоки;

Охлаждение полученного узла водой или струей холодного воздуха запрещено – соединение будет непрочным;

Не стоит разогревать трубу и фитинг больше положенного времени – полипропилен будет деформироваться; при меньшем количество времени для нагрева соединение деталей будет затруднено;

При правильной сварке часть пластика должна образовать небольшой наплыв на муфту;

Проверить качество своей работы можно, разрезав пополам соединенный участок; вы должны увидеть в месте стыка ровное монолитное соединение без деформаций и пустот.

Как паять полипропиленовые трубы видео

Учиться нужно исключительно у профессионалов. Поэтому познакомьтесь с размещенным видео.

Как паять армированные полипропиленовые трубы видео

Монтаж инженерных коммуникаций из полимеров с помощью пайки — это популярный способ создания надежных систем. Метод позволяет обустраивать канализацию, водопровод и сеть отопления в частных домах и квартирах.

Ошибки при пайке полипропиленовых труб видео

Простой принцип выполнения работ способствовал популярности пайки. Благодаря легкости процесса его могут использовать даже неопытные люди. Однако необходимо обязательно строго соблюдать температурный режим нагрева ПП деталей и полностью выполнять другие советы специалистов.

Мне нравитсяНе нравится

Как правильно паять

Как правильно делать соединения, чтобы они были герметичными?

Для трех самых распространенных способов пайки ниже приведено подробное описание всех операций:

Раструбная

1. Для пайки труб небольшого диаметра (до 50 мм) используется простой ручной аппарат. Если нужно соединять трубы большого диаметра, то пользуются устройством с центрирующими приспособлениями.
2. Две разогревающие насадки представляют собой гильзу, на которую надевается ПВХ труба. Еще в этой конструкции есть дорн (приспособление для перемещения заготовки в отверстии гильзы), в который вставляется соединительная муфта.
3. Аппарат для пайки полипропиленовых труб нужно установить на ровную горизонтальную поверхность и оставить для разогревания до требуемой температуры. Процесс разогрева длится 10-15 минут – это зависит от мощности аппарата.
4. При пайке труб, которые принадлежат к категории PN 10 и PN 20 (разница в рабочем давлении) нужно очистить стыки от грязи и заусенцев. Если нужно паять армированные трубы ПВХ, то нужно шейвером снять верхнюю часть трубы, чтобы она легко наделась на фитинг. Шевингование делается на глубину вхождения трубы в муфту.
5. Фитинг и труба надеваются на насадки паяльника и выдерживаются для разогрева нужное время, которое определяется мощностью паяльника и температурой в помещении. Инструкции по временной выдержке есть в документации к аппарату.
6. Нагретые детали нужно быстро снять с устройства и соединить друг с другом поступательным движением. Круговые движения не допускаются.
7. Соединенные детали нужно выдержать в неподвижном положении некоторое время, чтобы трубы не деформировались. После полного остывания участка соединение готово к эксплуатации.

Стыковая

Монтаж трубопровода диаметром больше 50 мм делается другим способом – используется стыковое соединение фрагментов. Такой способ пайки эффективен и оправдан только для труб с толщиной стенки более 4 мм.

1. Перед пайкой торцы труб нужно выровнять так, чтобы они были параллельны друг другу.
2. Использовать центрирующие приспособления обязательно, так как нужно соблюдать строгое совпадение осей.
3. Для разогревания поверхностей используют дисковый нагревательный элемент, у которого поверхность нагрева идеально плоская.
4. Остальные технологические операции – такие же, что и при раструбной пайке.

Пайка седел

Это разновидность стыковой пайки. При таком способе пайки к поверхности трубы нужно припаять специальное седло, которое имеет раструб с углом 90˚. Собирая трубопровод из полимерных труб, используют специальный паяльник для полипропиленовых труб.

После остывания этого фрагмента нужно просверлить через седло отверстие в ПВХ трубе. Затем к седлу нужно припаять другую трубу. У вас должна получиться конструкция из труб, которая по форме напоминает букву «T».

Ваши движения должны быть четкими быстрыми. При отсутствии опыта пайки попробуйте сделать несколько пробных швов.

Паять трубы из полипропилена самостоятельно – несложно, но эта работа требует аккуратности и внимательного отношения. Главное – соблюдать время нагрева элементов и выдержку при остывании деталей – от этого зависит качественный шов соединений.

При какой температуре паять полипропиленовые трубы?

Полипропилен начинает плавиться при температуре 140°C, а рабочая температура паяльника обычно составляет 260°C, чтобы обеспечить полную диффузию материалов.

Трубы марки PN10

Толщина стенки	Наружный диаметр
1,9 мм	20 мм
2,3 мм	25 мм
3,0 мм	32 мм
3,7 мм	40 мм
4,6 мм	50 мм
5,8 мм	63 мм
6,9 мм	75 мм
8,2 мм	90 мм
10 мм	110 мм

Технология сварки

При сварке все действия нужно делать четко и быстро. Тем, кто еще никогда не делал сварку полипропилена, советуем посмотреть видео, и после выполнить несколько пробных соединений. Лишь затем, когда будете уверены в ваших действиях, можно начинать монтаж.

https://youtube.com/watch?v=MRWDgUu8p5s

Главное правило – сперва насадка полностью углубляется в раструб фитинга, а после уже труба, и лишь затем начинается отсчет времени пайки.

После первого крепежа нужно проверить качество пайки. Если отверстие перекрывается расплавленным полипропиленом, то глубину вводимой части трубы необходимо сделать меньше на несколько миллиметров.

Как паять:

• Карандашом на трубе от торца чертится отметка размера расплавляемой части, до которой заводится труба в насадку.
• Если на втором конце трубы будет паяться еще один фитинг, который изменяет направление, к примеру, тройник или уголок, то на трубе еще размечается и место дополнительного ребра на фитинге. Если его нет, то устанавливаются отметки и на трубе, и на фитинге. Данные отметки являются ориентирами для правильной установки фитинга во время соединения.
• Завести в прогретую насадку сперва раструб фитинга, а после в трубу, сделать нужную выдержку, плавно достать обе части, быстро их скрепить, совместить с предварительно выполненными отметками, отрегулировать углы, плоскостность и соосность.
• На протяжении 20-40 секунд неподвижно закрепить соединяемые части, после этого сваренный участок получит окончательное положение.
• Держать в естественных условиях спаянный узел до полного застывания. Использование других вариантов охлаждения недопустимо.

Основные ошибки при пайке полипропиленовых трубопроводов

Слабо прогрет паяльник. В данном случае добиться прочного сплавления слоев почти невозможно. Вначале трубопровод может нормально функционировать, но через время, в любом случае, появиться течь. Чтобы не допустить это, нужно, для начала, перед пайкой дать сварочному аппарату дополнительно нагреться не меньше 5 минут, а также на протяжении работы не выключать его от сети.

Плохо выдержано время прогрева трубы. Итог такой же, как и в пункте описанном выше, так паять не стоит.

Труба передержана во время обогрева. В первую очередь это отражается на трубе. Она становиться очень мягкой, теряет изначальную прочность, установить ее в раструб фитинга без повреждений не получится. Иногда плавленый полипропилен может частично закрыть отверстие в фитинге, перекрыв этим поток воды в трубе.

Неверно сделана последовательность пайки полипропиленовой арматуры. На месте установки паяльника нужно производить сварку узлов в максимально допустимом количестве. Переходить к прокладке трубопровода на потолке, стене или других местах необходимо лишь тогда, когда это выполнить на постоянном месте уже сложно. Потому, нужно четко продумать последовательность всех узлов, чтобы правильно паять все детали конструкции.
