Разводка водопровода в квартире и доме

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

• полибутилен;
• полиэтилен;
• ПВХ;
• полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

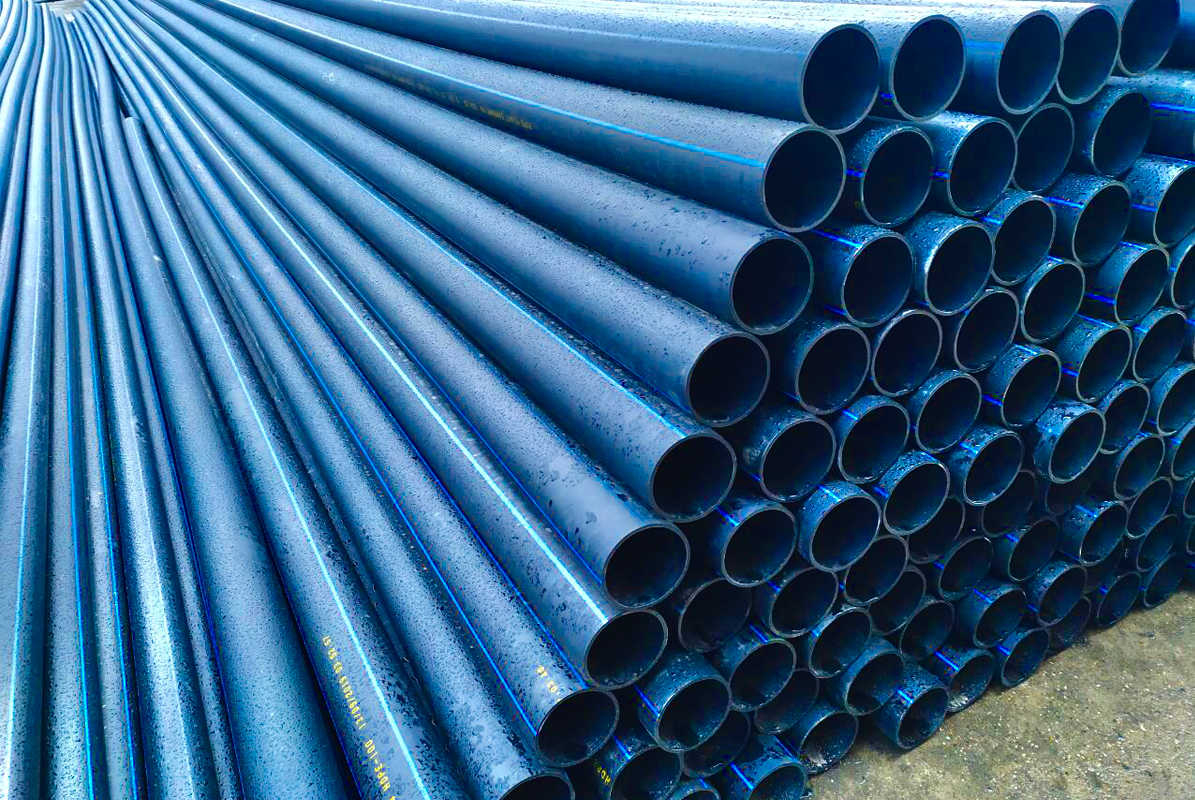

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Материалы для внутренней и внешней прокладки

Перед тем как приступать к прокладке внутренних сетей на водоснабжение и водоотведение, делается подготовка нужных материалов. Лучше всего, чтобы цвет труб был оранжевый. Итак, замена труб канализации должна производиться из следующих изделий:

• трубы из полипропиленового материала;
• трубы из полиэтиленового материала;
• трубы из поливинилхлорида;
• переходники;
• муфты;
• отводы.

Трубы и элементы

Фитинги

Элементы канализационной системы Под слив внутреннего вида используются приборы из полипропиленового материала. Это связано с достоинствами этого материала. Главные характеристики — мягкость, устойчивость к перепадам температурного режима, высокий срок службы.

Коллекторная разводка водопровода в доме — недостатки

Прежде всего, разберемся с давлением в системе, которое правильно называется расчет требуемого напора. Я довольно подробно писал об этом Расчет поверхностного насоса: как рассчитать напор насоса.

Именно по расчету напора покупается требуемый насос для источника водоснабжения наружной части водоснабжения дома.

В этом расчете большую долю составляют потери на гидравлическое сопротивление труб. Цепочка очевидна, чем больше труб, тем больше их сопротивление потоку, чем больше сопротивление, тем больше требуется напор, чем больше напор, тем мощнее (читай дороже) требуется насос для доставки воды от источника.

Отсюда, коллекторная разводка водопровода в доме не может использоваться при выбранной гравитационной схеме водопровода. Напомню, гравитационная схема водопровода это самостоятельное растекание воды под действие гравитации из верхней точки в доме.

Кроме этого, нужно учесть, что к расчету напора нужно прибавить напоры каждого участка от коллектора до потребителя. Это незначительно, но всё-таки, увеличение требуемого напора приобретаемого насоса.

Увеличение расходов на насос, это лишь начало дополнительных расходов на коллекторную разводку водопровода в доме. Расходы увеличатся на покупку водопроводных труб, которых понадобится на порядок больше, чем в последовательной схеме.

Еще один минус, уже третий. Если проживание в доме только летнее, а зимой проживание наездами, появляется еще один серьезный минус использования коллекторов водоснабжения. Каждый раз, уезжая с зимней дачи. Вам придется сливать воду из каждого луча коллекторной разводки.

Варианты разводки водопроводной системы в квартире

Схему разводки выбирают в зависимости от количества и расположения точек водопотребления

Используют две основные схемы: коллекторную и тройниковую (последовательную). Каждая из предлагаемых систем имеет свои плюсы и минусы, поэтому сантехники их применяют для различных ситуаций, связанных с расположением и количеством сантехнических приборов. Нередко обе схемы используют в одной квартире, создавая комбинированную систему водоснабжения.

Последовательная схема

Это самый простой способ организовать водопровод внутри квартиры. Состоит он из трубы, которую подключают к центральному стояку и проводят по всем комнатам, где расположены сантехнические приборы, которые подключаются к магистрали. Параллельно холодному водоснабжению прокладывают трубы для горячей воды.

Магистральная труба по диаметру должна быть больше участков отведения к потребителям. Чтобы подключить сантехнические приборы к основной магистрали, используют фитинг – тройник, поэтому нередко эту схему подключения называют тройниковой.

Спроектировать такую трубную разводку и смонтировать очень просто. Во всех многоэтажках, построенных в советское время, водопровод был организован именно по этой схеме. Главное преимущество – малый расход водопроводных труб.

Коллекторная схема

К схеме коллекторной разводки труб водоснабжения в квартире двоякое отношение. Во-первых, в такой системе используется большое количество труб и фитингов, а также устанавливается коллектор (гребенка), поэтому сеть обходится недешево. Во-вторых, это равномерное распределение воды по потребителям — к каждому из них вода поступает с одинаковым напором.

Схема установки коллекторной разводки заключается в том, что от стояка к коллектору монтируется одна труба. От коллектора до каждого сантехнического прибора ведется отдельный трубный участок. Кроме этого у коллекторной (лучевой) системы водоснабжения квартиры есть еще одно преимущество — возможность проводить ремонтные работы, не отключая всю сеть от стояка. На гребенке перед ветками потребителей устанавливают отсекающие краны, которые при необходимости закрывают для проведения ремонтных работ. При этом остальные контуры работают в штатном режиме.

Еще одно достоинство коллекторной системы – возможность персонализировать характеристики каждого водопроводного контура, который подводится к сантехническому прибору. К примеру, для качественной работы стиральной машины после отсекающего крана монтируют фильтр, который будет задерживать примеси в воде. Для унитаза фильтр ставить необязательно.

Можно немного сэкономить, если правильно рассчитать диаметр требуемых труб. Для раковины в ванной и мойки на кухне устанавливают трубу диаметром 15 мм. Для душа оптимальный вариант – 25 мм. Для унитазного сливного бачка – 20.

Все чаще специалисты рекомендуют перед каждым потребителем после коллектора монтировать редукторы. С их помощью регулируют поток воды: напор и объем.

Кроме большого расхода материалов, есть и другие минусы этой системы водоснабжения:

• провести установку водопровода в квартире лучевого типа под силу лишь опытному сантехнику;
• не всегда просто найти место для монтажа коллектора.

Рекомендуется сначала спроектировать сеть с учетом расположения сантехнических приборов, определиться с количеством труб, фитингов и других дополнительных материалов и после этого переходить непосредственно к выполнению монтажных работ.

Комплексная схема

Если городская квартира имеет большую площадь, есть смысл совместить коллекторную и тройниковую систему. Суть комплексного подхода заключается в том, что на один или два трубопровода, расположенных после гребенки, можно подключать не один, а несколько сантехнических приборов. При этом подключение проводить последовательно. К примеру, в кухню подвести одну трубу от гребенки, а к ней подключить мойку и посудомоечную машину. В ванной комнате к трубе подключают раковину и душ.

Такое подключение будет иметь недостатки последовательной системы, но в некоторых случаях она является оптимальным вариантом. Минус разводки – отключение всей ветки при проведении ремонтных работ. Однако именно комбинированный подход дает возможность немного сэкономить на трубах и фитингах.

Способы монтажа

Чтобы осуществить монтаж, надо выбрать свой способ проведения работ. Открытый тип предполагает крепление труб непосредственно на стену, либо под пол. Подобное решение позволяет быстро завершить процесс установки и сэкономить деньги. Однако технические приспособления предполагают ухудшение внешнего вида.

Рис 4. Способы разводки

Прокладка открытого вида

Преимущество: осуществление постоянного контроля над состоянием системы. Если появится течь, то это легко отследить. Монтаж не предполагает возникновения сложностей. На месте осуществляется монтаж и крепеж всех составляющих деталей. Вложение денег минимально.

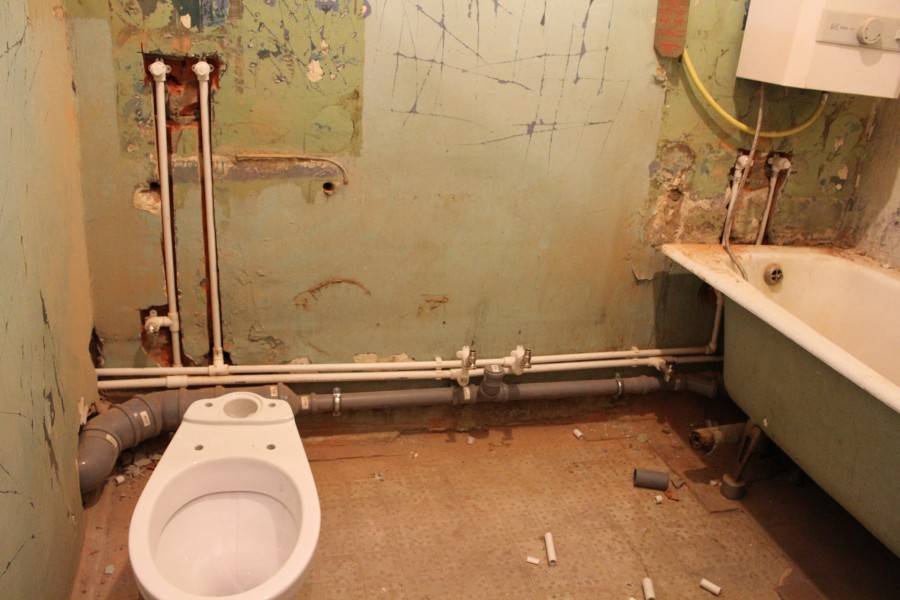

Рис 5. Открытая

Но принцип не лишен существенных недостатков: существует высокая вероятность механических повреждений составляющих элементов. При использовании стальных труб, нанести вред конструкции не так-то просто. Все коммуникации невозможно скрыть, поэтому они всегда будут на виду. Единственное решение — выбор оптимального места для монтажа, которое не будет бросаться глаза при входе в пространство. Альтернативой может стать использование специального короба. Рынок полон современных средств, например, фальш стен. Новичку надо учитывать тот факт, что декоративное решение не должно сказаться на функциональности системы. Также надо контролировать на развитие коррозии.

Скрытая укладка

Монтаж осуществляется в специальных пустотах строительной конструкции. Как правило, они выглядят в виде небольших углублений или ниш, где размер немного больше диаметра труб.

Одним из вариантов закрытого типа является укладка при помощи стяжки. Сверху деталей осуществляется монтаж бетона. Среди основных достоинств можно выделить аккуратный вид получаемой конструкции. Поскольку выходы трубопроводов заканчиваются в стенах, их повреждения механическим путем невозможны. Но принцип не лишен важных нюансов. Работа трудоемкая, а также требует серьезных материальных затрат. Также невозможно контролировать его состояние.

Рис 6. Скрытая

Проведение скрытых монтажных работ предполагает трудоемкую работу для выдалбливания штроб и вырезания. Допускается на территории частных домов, где основным материалом для строительства является кирпич. На территории квартир должна быть планировка свободная, например, студия. В квартире чаще всего толщина стен больше, в иных ситуациях всегда существует риск несоблюдения разработанных норм.

На несущие стены возлагается большая нагрузка, что ведет к ослабеванию штроб. Если толщина стен увеличена, то подобные изменения недопустимы. Независимо от типа конструкций, категорически запрещено монтировать штробы в плиты. Как альтернативный вариант, можно осуществить прокладку за обшивкой или в стяжке. Подойдет для медных или стальных труб, поскольку не предполагает свободного доступа к системе.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Схема разводки труб: коллекторная или последовательная

Независимо от того, какой источник водоснабжения был выбран, подбирается оптимальная для объекта схема разводки труб: последовательная или коллекторная разводка труб системы водоснабжения

При проектировании сети необходимо обратить внимание на приведенные ниже факторы:

• количество проживающих в доме людей;
• периодичность нахождения в доме;
• интенсивность использования воды.

Тройниковая (или последовательная) разводка труб от нагревателя, магистрали или стояка проходит путем подключения сантехнического оборудования друг за другом. Таким образом, на монтаж системы уходит минимальное количество материалов и времени, однако у данного способа подключения есть два существенных недостатка:

1. Неравномерное давление в системе при одновременном использовании несколькими пользователями. То есть, например, при включении воды в ванной или на кухне нормальный напор воды будет только в кране, находящемся ближе к источнику.
2. Для ремонта отдельного элемента системы необходимо полное отключение водоснабжения здания.

Пример последовательного соединения труб.

При коллекторном (или параллельном) подключении трубы к точкам забора подводятся непосредственно от распределяющего коллектора (индивидуальные распределители предусматриваются для горячей и холодной воды). Коллекторная разводка позволяет всем пользователям постоянно получать стабильный напор воды вне зависимости от количества одновременно включенных сантехнических приборов. Главный недостаток данного способа – большое количество труб, которые сложно и дорого спрятать.

Коллекторная разводка трубопроводов по полу.

В последние годы все более популярна комбинированная разводка труб водоснабжения, при которой короткие линии монтируются последовательно, а позже собираются в коллектор. Данный способ является бюджетной альтернативой параллельному подключению труб. Ведь при нем материала на монтаж уходит значительно меньше, а в случае поломки достаточно отключить водоснабжение тольо одной короткой ветки.

Последовательность работ по укладке труб

Важнейшим этапом, вне зависимости от того, скрытый тип разводки применяется, или открытый, является монтаж контрольного вентиля. По причине того, что подаваемая вода центрального водопровода, как правило, среднего качества, в обязательном порядке следует установить на входе в квартиру фильтр грубой очистки, или систему фильтров из трех штук. Его устанавливают непосредственно после входного вентиля. Затем монтируют счетчик для учета воды и фильтр тонкой очистки, но уже по желанию.

Если напор воды в системе выше допустимых норм, устанавливают редуктор давления. Желательно, если в комплект редуктора будет входить манометр, с помощью которого будут регулироваться наиболее подходящие параметры, при которых все сантехнические приборы могут функционировать должным образом. Обычно приемлемым давлением считается 3-4 атмосферы.

Инженерные коммуникации

Прежде всего, нужно определить, какая конкретно сантехника будет устанавливаться и какие коммуникации будут прокладываться в ванной комнате и отдельно в туалете (или же в совмещенном санузле):

1. Ванна. К ней нужно подвести и подключить канализацию, а также горячий и холодный водопровод.
2. Унитаз – к нему подводится холодная вода, и он подключается к канализации.
3. Умывальник – подключается все то же, что и к ванной.
4. Стиральная машинка. К ней нужно подвести холодную воду и канализацию.
5. Бойлер. К нему подводится холодная вода и от него идет стояк горячей.

Когда определились с коммуникациями и всей сантехникой, нужно решить, сколько будет вентилей, с помощью которых перекрывается вода:

• основной на входе горячей воды – должен быть обязательно;
• если есть горячая вода – то основной также должен быть на выходе;
• вентиль на подводе к стиральной машинке должен быть, чтобы в случае поломки, можно было, не отключая весь водопровод, демонтировать технику, то же самое касается бойлера и унитаза.

Как составить схему разводки труб

Схема подключений будет состоять из таких деталей:

• запорные краны;
• счетчики на воду;
• соединители: тройники, переходники, уголки, муфты;
• клапаны;
• подвод к сушилке для полотенец;
• коллектор для канализации.

Сначала рисуют точный план комнаты. На плане в масштабе указывают, где расположены сантехнические приборы, шкафы, стиральная машина и другая техника

Расстановку важно продумать, чтобы к унитазу, раковине и бытовой технике можно было свободно подходить, и двери открывались без проблем. На схеме разводки полипропиленовых труб должны быть указаны размеры элементов.

1. Выбирают тип разводки коммуникаций — последовательную или коллекторную. Об этом мы расскажем ниже.
2. Вычерчивают на плане комнаты с приборами и мебелью водопроводные и канализационные трубы. Вычерчивают по таким правилам:

• Не допускают пересечения труб. Они могут пересечься только в случае, если их невозможно развести.
• Расставляют сантехнику и счетчики на воду так, чтобы к ним можно было подойти.
• Прокладывают подводящие и канализационные трубы рядом, чтобы закрыть в один короб.
• Делают так мало соединений, насколько это возможно. Потому что каждое соединение уменьшает прочность системы и увеличивает риск аварий.

1. Подсчитывают длину труб и количество дополнительных элементов.
2. Выбирают тип монтажа — открытый или закрытый. Об этом расскажем ниже.

Примеры схем разводки их виды

Главное отличие разводки сантехнических труб – расположение в ванной комнате, способы распределения водных потоков и методы прокладки. Классическая схема – это последовательное подключение к сантехническим приборам. При составлении нужно учесть расположение узлов подачи воды. В стандартной планировке ванной они находятся у центрального стояка, рядом с унитазом.

Пример схемы разводки магистралей

Пример схемы подключения для холодного водоснабжения с электрическим водонагревателем.

1. Счетчик холодной воды.
2. Подключение к унитазу, биде.
3. Система фильтрации с элементами грубой и тонкой очистки.
4. Стиральная машина.
5. Электрический водонагреватель. Общая ветка от него ведет на кухню. К ней подключается ванная (душ), раковина.
6. Раковина, ванная.

Если в доме центральная система горячего водоснабжения, в схему добавляется полотенцесушитель. При нагреве воды с помощью проточного газового нагревателя, который обычно устанавливается на кухне, трубопровод горячего водоснабжения ведет из этого помещения в ванную комнату.

Совет: при выборе места установки системы фильтрации учитывается доступность, возможность быстрой смены фильтров. Частный случай – очистка автономного водоснабжения происходит сразу после насосной станции.

Кому доверить выполнение разводки

Выполнение разводки в санузле можно выполнить самостоятельно, для этого необходимы лишь несложные навыки работы и стандартный набор инструментов. Однако многие владельцы домов и квартир предпочитают не вникать в ремонт и привлекать для выполнения такого вида работ специалистов.

Выбирая мастера для выполнения ремонтных работ, не стоит брать первое попавшееся объявление, лучше обратиться в солидную фирму, специализирующуюся на ремонтах. Можно также спросить совета у друзей, которые недавно делали ремонт. Потратив немного времени на поиск хорошего мастера, можно забыть о на много лет вперед.

Прятать трубы или нет?

Вопрос, который часто возникает при полной реконструкции санузла. Ведь положив модный кафель и установив дорогую сантехнику, не очень хочется, чтобы эту красоту разбавляла наружная трубная разводка. Обращаясь к СНиП 2.04.-85 «Внутренний водопровод и канализация зданий», а также его актуализированной редакции СП 30.13330.2012, находим, что:

Чтобы правильно выполнить скрытую прокладку коммуникаций следует учитывать ряд моментов:

1. Прежде всего, необходимо выбирать материал, изготовленный известными производителями и приобретать его в официальных точках продаж. Потребуйте у продавца сертификаты соответствия, описание области применения и подтверждение гарантий на сантехнические изделия.
2. Предпочтение следует отдавать коробам, фальшпанелям с ревизионным лючками либо съемным декоративно-защитным экранам.
3. О том, какие модели труб можно полностью замуровать в бетонные конструкции, следует поинтересоваться еще на стадии их закупки. Однако, общие правила не допускают замоноличивание разборных узлов, в том числе фитингов. К ним должен быть обеспечен свободный доступ для контроля и профилактики. Разрешается заделка гомогенных соединений, выполненных методом диффузионной сварки, при этом число стыков желательно предусматривать минимальным.

Кроме того, при замуровывании в конструкции следует учитывать температурно-механические свойства трубопроводов. У них должен быть либо невысокий коэффициент термического расширения, либо обеспечиваться условия для их свободной деформации. Поэтому, учитывая вышесказанное, для замоноличивания в конструкции лучшим решением будет использование цельных участков из металлопластика, полибутена либо из цельносшитого полиэтилена.

Допускается также замуровывание труб в полы или стены спаянных полипропиленовых. Предпочтение отдают армированной продукции, так как она имеет коэффициент линейного расширения в 5 раз меньший, чем неармированная. Трубы прокладываются в защитных чехлах из упругого материала (типа Энергофлекс) или с запасом по диаметру в сантехнических гофрах. Подобные меры помогают компенсировать температурные деформации линий ГВС, препятствуют образованию конденсата на линиях ХВС.
