Теплый пол Devi: плюсы и минусы

Нагревательные маты Devi и их модификации

Такие изделия более просты в монтаже, однако подходят они только для помещений с прямыми углами. Если геометрия комнаты нестандартна, завести их в непрямые углы будет значительно сложнее. Здесь не требуется самостоятельная раскладка шага и соблюдение расстояний. Нагревательные элементы уже вмонтированы в плёнку с сеткой. Всё, что требуется – это разместить полосы по полу в помещении и уложить сверху напольное покрытие.

В этой линейке всего две модели, характеристики которых можно также узнать из таблиц.

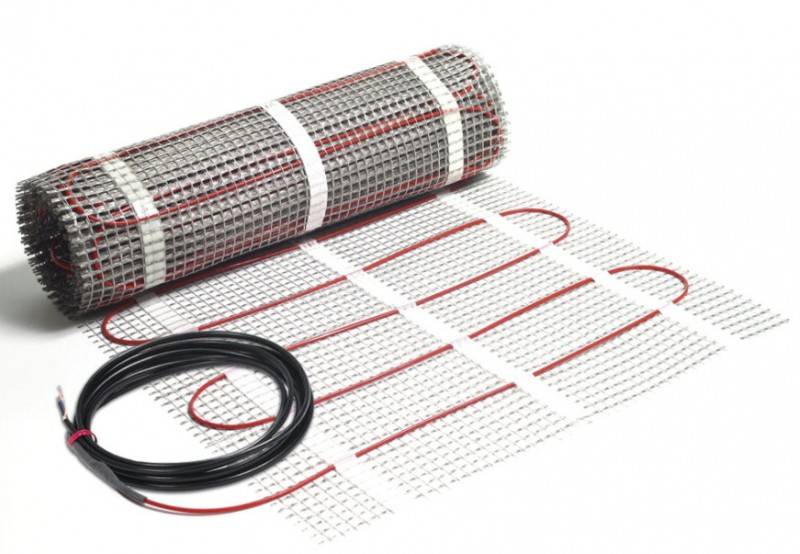

Одножильный нагревательный Девимат DSVF. Его максимальная температура составляет 90ºС. Укладывается он прямо в плиточный клей. Показатели таких матов следующие.

Одножильный нагревательный Девимат DSVFФОТО: otopleniye-sam.ru

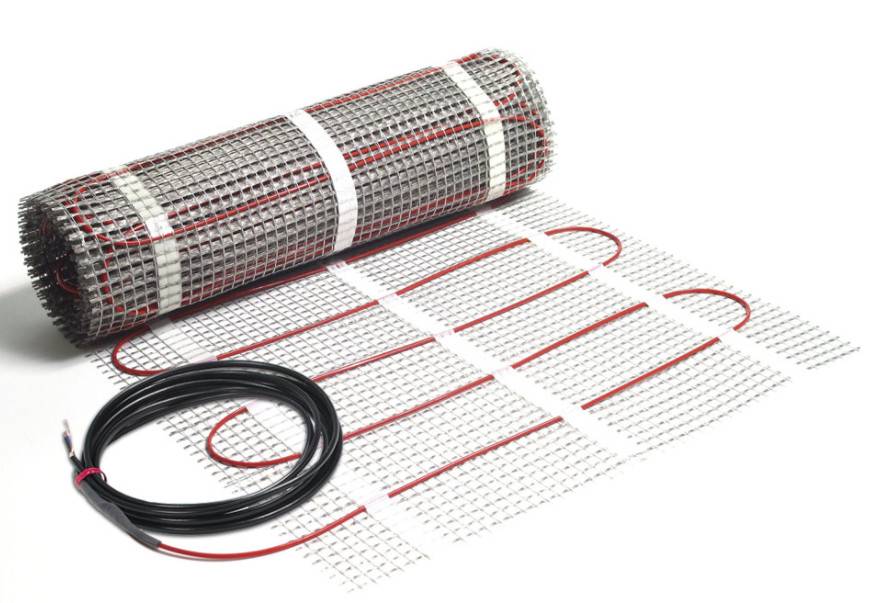

Двухжильный нагревательный Девимат DTIF. Также способен разогреться до 90ºС. Характеристики практически ничем не отличаются от предыдущего варианта. Единственным отличием можно назвать экран, который здесь состоит из меди с алюминием (у одножильного алюминий отсутствует)

Что касается гарантии на все модели нагревательных матов и кабелей, то производитель остановил её на отметке 10 лет. Естественно, при отсутствии нарушений транспортировки и монтажа со стороны покупателя.

Девимат DTIF — двужильный кабель на подложкеФОТО: devi.market

Проверка электропроводки

Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.

При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.

Простой расчёт мощности для выбора кабеля теплого пола

Проектная мощность кабельного ТП зависит, в первую очередь, от интенсивности его эксплуатации и способа использования – как основного средства отопления или в качестве системы повышения комфорта. Установка тёплого пола осуществляется не на всей площади помещения, при этом определяя зоны отопления, необходимо учитывать следующие факторы:

  1. Кабель не монтируется под стационарной мебелью: диванами, шкафами, тумбами и т.п. Во-первых, это бесполезная трата материалов и электроэнергии. Во-вторых, возникающие локальные перегревы негативно сказываются как на предметах интерьера, так и на функционирование самих нагревательных элементов.
  2. Укладка теплых полов осуществляется с соблюдением параметров минимальных отступов кабеля:
  • от плинтуса – 5 см;
  • внешней стены – 20-30 см (при хорошем утеплении можно уменьшить до 5-10 см);
  • от внутреннего простенка и стационарной мебели – 10-15 см;
  • от радиатора отопления – 20-25 см.

Основная система отопления

Рабочие проводники ТП должны быть расположены не менее чем на 80% площади помещения. При этом проектируемая удельная мощность должна составлять 180-220 Вт/м2. В случае если помещение находится не на первом этаже, внешние стены хорошо утеплены, а окна имеют многокамерный профиль и энергосберегающие стеклопакеты, допускается снижение общей мощности нагревательных элементов до 150-180 Вт/м2.

Шаг кабеля электрического теплого пола рассчитывается по следующей формуле:

Шк=(100×S)/L, (1)

, где Шк — шаг размещения кабеля, в см; S – квадратура обогреваемого участка помещения, в м2; L — длина кабеля, в м.

В свою очередь, подбор длины кабеля осуществляется в зависимости от мощности конкретной марки. Например, если в помещении площадью 10 м2 планируется укладка электрического тёплого пола в качестве основного средства обогрева, то суммарная мощность отопителя должна составлять 1600 Вт (ориентируемся на усредненные показатели нормативов – 200 Вт/м2 и 80% от общей квадратуры). Берем кабель Nexans MILLICABLE FLEX с линейной удельной мощностью 10 Вт/м. Следовательно, для рабочего отопления необходимо 160 м подобного электротехнического изделия. Представляя полученные данные в формулу 1, получаем:

Шк=(100х8)160=5 см.

Это и будет шаг, с которым необходимо укладывать кабель, чтобы получить напольное покрытие, способное самостоятельно отапливать помещение.

Распространенные ошибки

Как установить правильно своими руками электрические полы — этот вопрос часто встаёт перед новичками, которые хотят сделать данный обогрев дома.

Главная ошибка — монтаж полов под крупногабаритной мебелью. Под ней, поверхность не охлаждается, что приводит к перегреву, а затем выходу системы из строя.

Нельзя так же сгибать кабель, это нарушит функционирование устройства. При укладке кабельных мат, резать провод недопустимо, поэтому следует правильно рассчитать размер обогреваемой площади.

Распространённая ошибка, при сооружении электрополов — несоответствующий контроль за сопротивлением изоляции при монтаже. Показатель не должен превышать указанный производителем, более чем на 10%.

При использовании плёночного тёплого пола, он может перестать греть, при повреждении плёнки. Токоведущие его части должны быть качественно изолированы, иначе произойдёт утечка электрического тока, в итоге система отключится.

Если говорить о датчике температуры, то не стоит заливать его в стяжку. В случаи поломки, замена будет сложной. Он размещается в гофро трубе.

Лучшие нагревательные маты

Нагревательный мат – это нечто среднее, между пленкой и кабелем.

В этом случае провод жестко зафиксирован на металлической подложке, поэтому в установке маты намного удобнее.

DEVI DEVImat 200T (DTIF 200) 2070Вт

Полы от «ДЕВИ» дешевыми не назвать, а эта модель стоит 27 000 за 10 кв.м. Потребление также завышено – 2 кВт.

Но сделано это не просто так: серия 200T (DTIF 200) 2070Вт предназначена специально для помещений с высокими теплопотерями. Например, их можно постелить на неутепленной лоджии!

На рабочую температуру выходит очень быстро, даже при учете высоких теплопотерь.

Из минусов стоит выделить:

  1. Высокую цену.
  2. Весьма «туманную» гарантию.
  3. Редко встречается в магазинах.
  4. В продаже часто попадаются подделки.

Electrolux EEFM 2 150 11

Как и ранее, Electrolux – эталон цены и качества. Модель стоит всего 12 000 р, при этом комплект покрывает 10 кВт. Мат «холодноват», поэтому стелить его в неотапливаемых помещениях не стоит. Теплопотери на балконе будут настолько высокими, что эффект пола можно и не заметить.

Зато модель может похвастаться:

  1. Приемлемой ценой.
  2. Высокой надежностью, с минимальным браком в продаже.
  3. Простым монтажом.
  4. Прозрачной гарантией.
  5. Доступностью во всех строймагах.

Caleo SUPERMAT 200 0,5 2000Вт

На первом месте расположилась отечественная «Колео». Потребляет 2 кВт, поэтому проблем с обогревом не будет. В целом, можно даже попробовать его в неотапливаемых помещениях.

Комплект рассчитан на 10 кв.м., поэтому можно застелить среднюю гостиную. А вот чего делать не стоит – покрывать им детскую комнату, т.к. тефлоновая изоляция слишком тонкая.

Минусов найдено не было, т.к. даже цена вполне достойная – 20 000 рублей.

Обзор терморегуляторов производства Devi для тёплых полов

Терморегуляторы, управляющие тёплыми полами, работают в основном по одному принципу: срабатывание на включение и отключение нагревательного кабеля по датчику температуры.

Алгоритм срабатывания на включение тёплого пола у всех регуляторов такой: датчик, чувствуя понижение температуры на полу изменяет свое сопротивление, и когда температура пола опускается ниже установленного значения, термостат замыкает контакты включающего реле и начинает подавать питание 220В на греющий кабель тёплого пола, и этот греющий кабель, соответственно, нагревается, а вместе с ним греется и конструкция пола.

Датчик температуры пола под действием нагрева начинает изменять свое сопротивление в обратную сторону, и при достижении установленного в регуляторе температурного значения (т.е. при нагреве пола до определенной Вами в регуляторе температуры) подает команду на отключение реле. Теплый пол начинает остывать.

Цикл повторяется бесконечное число раз. Единственное отличие у программируемых регуляторов: они контролируют время суток и день недели, и если Вас и домочадцев нет дома или Вы спите, и регулятор об этом знает через установленные Вами настройки, то тёплый пол включаться не будет. Кроме того, в некоторых регуляторах есть встроенный датчик температуры воздуха.

Как проверить датчик температуры пола?

Если вдруг тёплый пол стал работать с перебоями, то обесточьте систему, отсоедините датчик от терморегулятора и проверьте сопротивление датчика температуры пола, возможно он вышел из строя.

Установите мультиметр в режим омметра, задайте подходящие пределы измерений, и измерьте значение сопротивления между проводами вашего термодатчика.

Значения сопротивления датчика, при разных температурах окружающей среды, указано в паспорте на терморегулятор и, если оно отличается, то необходима его замена.

Обратите внимание на совместимость датчика с терморегулятором. Не каждый производитель термостатов сможет гарантировать правильную работу системы с датчиком другой фирмы

К примеру, у такого производителя как Devi, терморегуляторы комплектуются датчиками NTC 15 кОм (при 25 С), терморегуляторы украинского производства Terneo комплектуются как датчиками NTC 10 кОм (при 25 С) так и цифровыми датчиками DS18B20, а терморегуляторы торговой марки Теплолюкс — NTC 6,8 кОм (при 25 С).

Если теплый пол не греет, а сопротивление датчика температуры пола в норме, то Вам нужна диагностика и ремонт теплого пола.

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Гарантии и комплектация

В этом моменте, фирма Devi держит марку. На свои нагревающие кабеля, они дают гарантию 20 лет, при условии целостности изоляции. Весьма смелое заявление требует жёсткого контроля над отпускаемой продукцией. Поэтому, кабеля Devi продают только цельными кусками! Другими словами, вам не продадут в магазине 50 метров кабеля. Есть отрезы 40 м., а есть 60. Берите любой. И если будете его кромсать, то гарантия снимается.

Типоразмеров достаточно много, и какой-то системы градации длин, обнаружить вряд ли получится. У некоторых серий шаг 5, 7 или 14 м, у некоторых 3 и 6 м. При желании, подобрать под свои запросы можно. Но цены достаточно высоки. Самый «дешёвый» нагревательный кабель, обойдётся ≈ 170 рублей/м.п. При условии покупке бухты в 198 м.

А нагревательные маты ещё дороже. При едином стандарте ширины(50 см), длины матов варьируются от 1-го, до 24-ех метров. При этом, мат площадью 0,5 м2 обойдётся ≈ 5,5 т.р., а 12 м2 в 26 т.р.

Именно поэтому, в продаже нет готовых комплектов «Тёплый пол Devi». Для каждой комнаты, составляется индивидуальный набор. Учитывая, что продукция этой датской фирмы продаётся в специализированных центрах, можно рассчитывать на полноценную помощь консультантов.

Работы по установке пола

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

Начинать монтаж теплого пола надлежит от штробы

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента

Провода провести к подрозетнику

Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник

Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

  • одножильный или двужильный кабель;
  • сетка для основы;
  • терморегулятор;
  • датчик температуры;
  • гофра под датчик;
  • демпферная лента;
  • цемент;
  • строительный песок;
  • перфоратор;
  • ножницы по металлу;
  • пенофол;
  • монтажный скотч;
  • армирующая сетка;
  • антисептическая грунтовка;
  • валик;
  • кафельная плитка;
  • плиточный клей;
  • шпатель с зубцами;
  • плинтус;
  • затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.

Инструкция по установке

Одним из самых популярных напольных покрытий на сегодняшний день считается ламинат, который можно легко сочетать с системой теплых полов. Ламинированное покрытие обладает высокими показателями влагостойкости, устойчивостью к механическим повреждениям, высокими эстетическими качествами. Также стоит отметить, что на теплые полы под ламинат цена является достаточно приемлемой для большинства людей.

Электрические теплые полы делятся на три вида: кабельный, инфракрасный и пленочный, каждый из которых обладает своими особенностями. Очень часто с ламинатом устанавливают электрический теплый пол с использованием кабеля, так как этот вариант обладает наибольшей теплоотдачей. Благодаря кабелю стяжка нагревается в максимально короткие сроки, а от нее нагревается непосредственно сам ламинат. Однако такой вариант отличается высокими расходами за электроэнергию. Поэтому такие полы лучше устанавливать под керамическую плитку, которая обладает высокими показателями теплопроводности.

Из всех вышеуказанных систем под ламинат больше всего подходит инфракрасный пол, так как он достаточно экономичный и при этом эффективный. Кроме этого, полы этого вида экологически чистые и полностью безопасны для здоровья людей. Подробнее о конструкции в статье — пленочный теплый пол.

Инструкция по монтажу

Прежде чем начинать монтажные работы, следует убрать из помещения все трубы и радиаторы, после чего снять старое напольное покрытие и выровнять рабочую поверхность.

Теплоизоляция нередко изготавливается на основе отражающих, фольгированных и прочих материалов. Необходимо подготовить теплоизоляционный материал в соответствии с размерами помещения и уложить его металлизированной стороной наверх. Полосы рекомендуется соединить при помощи скотча.

Инфракрасную пленку можно укладывать не на всю рабочую поверхность. При ее укладке от стен следует отступить около 10 см. Запрещается укладывать термопленку внахлест. Для присоединения терморегулятора необходимо выбирать как можно более удобное место, например, рядом с проводкой.

Провода следует укладывать параллельно пленке, а в местах расположения медных прожилок на пленке закрепить плоскогубцами. Места соединений следует отделать теплоизолирующим материалом. Концы медных проводников можно обработать при помощи силиконового герметика.

Подключение терморегулятора может быть как внутренним, там и наружным. Чтобы сделать внутреннее подключение, в стене необходимо сделать углубление, после чего проштробить в ней отверстия для проводов. Если необходимо установить терморегулятор с наружной стороны, то здесь потребуется установка на стене специального пластикового короба.

Подключение терморегулятора теплого инфракрасного пола

Затем необходимо активировать терморегулятор, который подсоединен к теплому полу. По истечении нескольких минут требуется проверить все сегменты пола, которые должны хорошо прогреться. У холодных сегментов (если таковые имеются) следует проверить подключение. При помощи тестера проверяются места соединений и срезов.

Заземление производят с использованием фольгированного скотча, конец которого соединяется с проводом, по всем диагоналям и длине пленки. Для предотвращения повреждений используют поливиниловую вспененную пленку.

Так же можно ознакомиться с материалом «Укладка теплого пола. Варианты» и изучить дополнительную информацию о том, как класть теплый пол.

Принцип работы

Главной особенностью нагрева поверхности пола с помощью электрических кабелей является возможность плавной регулировки температуры в зависимости от текущих настроек терморегулятора. Принцип функционирования заключается в передаче тепловой энергии от электрических кабелей покрытию пола, который служит теплообменником. От его поверхности происходит нагрев воздуха в помещении.

Поэтапно процесс увеличения температуры выглядит следующим образом:

  1. Подключенный к кабелю терморегулятор для теплого пола Devi получает данные от датчика о текущей температуре пола.
  2. В зависимости от выставленного режима на термоэлементы подается ток определенной величины для нагрева поверхности.
  3. При достижении нужной отметки происходит отключение питания.

Как только температура опускается ниже положенного значения, процесс повторяется. Компания прилагает несколько типов терморегуляторов. Особой популярностью пользуется система управления Devilink. Она состоит из нескольких элементов, центральным из которых является DevilinkCC (centralcontroller).

Удобная сенсорная панель управления может контролировать работу не только теплого пола, но и всех электрических нагревательных элементов. Благодаря беспроводному подключению (радиоканал) существует возможность коммутировать дополнительные датчики температуры, электрический котел, радиаторы и т.д.

Разработка схемы

Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).

Смотрите это видео на YouTube

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.

Керамическая плитка

Керамическая плитка — наиболее подходящий вид. Она не только экологична, но и прекрасно переносит перепады температуры. Однако такие покрытия приводят к значительному обогреву пола. Если для тех, кто мерзнет, прикоснувшись к плитке, — это идеальный вариант, то для детской нельзя укладывать пол, который создаст лишнюю температуру покрытия. Дети подвижны, поэтому в слишком теплых помещениях часто становятся вялыми и быстрее устают.

Укладка плитки на тёплый пол

При выборе плитки лучше отдать предпочтение современным ПВХ

Она не только имеет привлекательный внешний вид, но и достаточно теплая без дополнительного подогрева — это важно в летнее время

Как выбрать

Ниже представлено несколько правил по выбору теплого пола:

При покупке электрического элемента обогрева стоит обратить внимание на соответствие данной марки напольному покрытию, под которое будет уложен теплый пол. Это узнать несложно: нужно обратить внимание на пиктограммы, которые указывает производитель на упаковке.
Важным фактором также является мощность нагревательных элементов

Существует зависимость между напольным покрытием и этим показателем. Необходимо получить консультацию у продавца.

Проводка в помещениях

Здесь важно знать, сможет ли существующая проводка дополнительно принять нагрузку от теплого пола.
Расчет требуемой мощности. Для этого необходимо знать характеристики здания, зоны застекления и многое другое.
Фирма-производитель

Акцент следует делать на брендовой продукции: пусть она дороже, чем аналоги, зато потребитель будет спокоен за качество товара. Ведь такая система должна прослужить несколько десятков лет.

Лучшие «греющие кабели» для теплого пола

«Кабельное отопление» устроено просто: провод с высоким сопротивление сильно разогревается, прогревая стяжку. От нее поднимается теплый воздух вверх, разогревая всю комнату.

К тому же, это один из самых дешевых видов «хот флора», который можно купить.

Electrolux ETC 2 17 1200

Пожалуй, этот электрический теплый пол можно назвать лучшим в категории. Серия ETC 2 17 1200 рассчитана на 10 кв.м с потреблением 1,2 кВт мощности. Судя по отзывам – это модель на века, т.к. прекрасно служит 3-5 лет без нареканий.

ETC 2 17 1200 быстро выходит на рабочую температуру – комната прогревается за 1,5 часа. Прогрев осуществляется равномерно, без рывков. Интересно, что брака в линейке почти нет.

Цена, как для «Электролюкса» низкая – всего 7 000 рублей.

Пожалуй, единственный недостаток – высокое потребление энергии.

DEVI DEVIflex 18T (DTIP 18) 1340Вт

Датский производитель электрических теплых полов под плитку. «ДЕВИфлекс» нельзя назвать экономичным, т.к. при мощности 1,34 кВт, рассчитан он всего на 9,1 кв. м. К тому же эта серия одна из самых дорогих – 11 500 р за штуку!

Почему же он попал в рейтинг? Это лучший теплый пол под плитку. Процент брака у производителя минимальный – можно смело залить бетоном и забыть.

Кабель покрыт плотной гидроизоляционной оболочкой, поэтому потопы DEVI DEVIflex 18T (DTIP 18) 1340Вт не страшны.

Изоляция, кстати, самозатухающая.

Warmstad WSS 1115

Какой лучше выбрать кабель для бюджетного ремонта. «Warmstad», несмотря на европейское название – российский бренд. Вследствие этого и цена в 2 раза ниже, чем у Electrolux – 4 100 р.

Качество при этом «чуть выше среднего». Есть отзывы, говорящие о обрывах нагревающих нитей, холодных участках и т.д. что говорит о экономии при производстве. Брак при этом также выше, чем у европейских конкурентов, поэтому заливать его бетоном не стоит – предпочтительнее разборные стяжки.

При этом и преимуществ у него достаточно:

  • выход на рабочую температуру за час;
  • простой монтаж;
  • хорошая самозатухающая изоляция;
  • есть гарантия от производителя.

Thermo SVK 20 1020Вт

Малоизвестный скандинавский бренд, со штаб-квартирой в Стокгольме. Информации о данном кабеле немного, как и отзывов, но достоверно известно, что:

  1. Кабель изолирован герметичной замозатухающей оболочкой. Причем работать он может даже при погружении в воду на улице!
  2. Присутствует хорошее заземление.
  3. Обрывы и холодные участки не встречаются.

К тому же на Thermo SVK 20 1020Вт распространяется гарантия от производителя.

Рассчитан кабель на 10 кв.м., с потреблением мощности в 1,02 кВт.

Кабельные системы тёплого пола Devi

Такие системы предполагают монтаж в труднодоступных местах, но и на остальных площадях зарекомендовали себя с хорошей стороны. Укладка кабеля считается немного более сложной, чем работа с матами, однако и стоимость их немного ниже.

Как устроены и по какому принципу работают кабельные системы тёплого пола

При монтаже, на черновой пол укладывается специальная фольга или металлическая сетка, которая препятствует распространению тепла вниз. После на неё укладывается прогревочный одно- или двужильный кабель. Питание подаётся на терморегулятор, на котором пользователем устанавливается необходимая температура. Далее питание поступает на кабель, который, нагреваясь, отдаёт тепло напольному покрытию. Таким образом, температура пола становится комфортной. Также часть тепла отдаётся и окружающему воздуху.

Тёплый пол сможет уложить любой мастер, даже без опытаФОТО: pol-inform.ru

Характеристики тёплых полов Devi

Эксплуатационные характеристики подобных систем будут завесить от выбранной модели кабеля. Рассмотрим несколько вариантов.

DEVI Deviflex DTIP-10 — это самый маломощный двужильный кабель из представленных на рынке моделей. В таблице ниже представлены некоторые параметры изделий из этой линейки.

Характеристики кабеля DEVI Deviflex DTIP-10ФОТО: otopleniye-sam.ruDEVI DEVIflex 10T (DTIP-10)

DEVI Deviflex DTIP-18 — ещё один из двужильных кабелей, имеющий немного большую мощность, нежели предыдущий. Вот его показатели.

Показатели кабеля DEVI Deviflex DTIP-18ФОТО: otopleniye-sam.ruDEVI DEVIflex 18T (DTIP-18)

Но не стоит забывать и об одножильных кабелях, среди которых следует отметить модель DSIG-20, температура нагрева этого проводника достигает 70ºС (у двужильных этот показатель равен 65ºС)

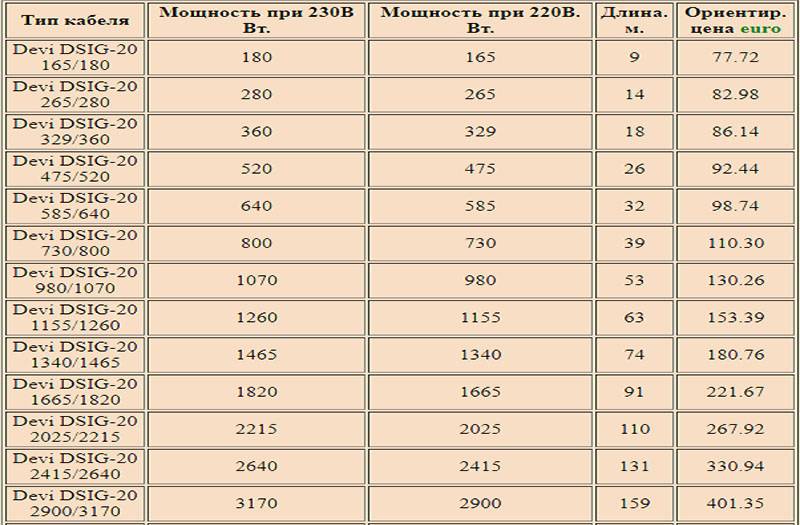

Характеристики одножильного нагревательного кабеля DSIG-20ФОТО: otopleniye-sam.ruDEVI DEVIbasic 20S (DSIG-20)

Теплый пол. Инструкции и пособия

В этом разделе размещены пособия, инструкции от производителей теплого пола и другие полезные материалы.

Информационные материалы

  • Каталог продукции DEVI «Кабельные электрические системы отопления» (pdf, 1,8 Mb)
  • Пособие «Кабельные электрические системы отопления» (pdf, 4,3 Mb)

Инструкции по установке терморегуляторов

Devireg 130 (pdf, 418 Kb) Devireg 530 (pdf, 984 Kb) Devireg 535 (pdf, 834 Kb)
Devireg 550 (pdf, 864 Kb) Devilink (pdf, 2,5 Mb) Devireg 316 (pdf, 224 Kb)
Devireg 330 (pdf, 523 Kb) Devireg 610 (pdf, 192 Kb) Devireg 850 (pdf, 1,2 Mb)

Паспорта на нагревательные кабели

Deviflex DTIP-10 (pdf, 462 Kb)Deviflex DTIP-18 (pdf, 963 Kb)Deviflex DSIG-20 (pdf, 987 Kb)
Deviflex DSOT (pdf, 531 Kb)Deviflex DTCE (pdf, 251 Kb)Deviflex DPH-10 (pdf, 1 Mb)
Deviflex DTIV-9 (pdf, 350 Kb)

Сертификаты на нагревательные кабели и маты

  • Сертификат соответствия Deviflex и Devimat нормативным документам
  • Сертификат пожарной безопасности на кабели DTIP, DSIG, DSIA, DTCE, DTIE-10
  • Сертификат пожарной безопасности на кабели DSIZ,DSIX,DSM3
  • Сертификат пожарной безопасности на саморегулирующиеся кабели iceguard, pipeguard
  • Сертификат пожарной безопасности на саморегулирующийся кабель DPH-10
  • Санитарно-эпидемиологическое заключение на нагревательные кабели deviflex и монтажные крепления

Сертификаты на прочую продукцию

  • Сертификат соответствия полотенцесушителей Devirail нормативным документам
  • Сертификат соответствия стальной и медной монтажной ленты devifast нормативным документам
  • Санитарно-эпидемиологическое заключение на полотенцесушители Devirail
  • Санитарно-эпидемиологическое заключение на монтажные пластины Devicell
  • Санитарно-эпидемиологическое заключение на монтажную ленту Devifast
  • Санитарно-эпидемиологическое заключение на муфту DEVI для установки нагревательного кабеля в трубу

Монтаж теплых полов. Если вы решили заняться монтажом полов Devi – учтите, что это система обогрева высокой надежности, которую можно применять и в качестве главной системы отопления и для простого обогрева пола.

  • Подробнее о монтаже теплого пола.
  • Фото укладки теплых полов в этом разделе сайта

Монтаж инфракрасных пленочных полов. Монтаж инфракрасного пленочного пола под силу любого и каждого. Если Вы не специалист по по укладке и подключению пленки — следуйте дальнейшей инструкции. Вы сможете без проблем установить инфракрасный пленочный пол под ламинат, линолеум или паркетную доску и ковролин.

  • Подробнее о монтаже пленочного теплого пола
  • Кино про укладку

Теплый пол в тонких полах. Установка в слой плиточного клея. Подогрев пола может быть осуществлен и без всякого рода лишних трат, разрушения полов, всякой пыли и грязи. Делается это следующим образом – тонкие нагревательные маты DEVI укладываются в легкий слой плиточного клея. Маты Devimat отличаются малой толщиной – от 2,3 до четырех миллиметров, исходя из его типа.

  • Подробнее об установке нагревательных матов в слой плиточного клея
  • Фото укладки Девиматов в этом разделе сайта

Теплый пол в бетонных полах. Установка в цементную стяжку. Идеальный вариант в тех случаях, когда вы собрались установить систему обогрева в еще не до конца достроенном здании, где стяжка пока отсутствует — нагревательный кабель Deviflex. Его установка производится в бетонную или цементно-песчаную стяжку, толщина которой составляет от трех до семи сантиметров, благодаря чему пол прогревается равномерно, а его температура остается комфортной постоянно. Подробнее об установке нагревательного кабеля в цементную стяжку

Теплый пол в деревянных полах. Маты DEVIDRY. Нагревательные маты Devidry созданы специально для так называемого “сухого” монтажа теплого пола под различные покрытия, такие как ламинат, ковролин, линолеум, паркет, паркетная доска толщиной меньше 2,5 см. Теперь необходимая температура под ногами может быть достигнута легко и быстро, без всяких излишних работ вроде установки в стяжку нагревательного кабеля. Подробнее о матах DEVIDRY

Плюсы и минусы теплых полов Деви

Судя по отзывам покупателей, существует несколько плюсов и минусов, присущих теплым полам датской компании Деви. Плюсы:

  • Скорость нагрева – теплый пол Devi нагревается за 5-15 минут. Интервал во многом зависит от толщины стяжки и грамотно выполненной изоляции основания.
  • Простота монтажа – подробная инструкция и описание каждого этапа работ позволяет выполнить укладку без привлечения специалистов. Некоторые советы по монтажу можно найти, посетив сайт компании.
  • Высокий уровень безопасности и длительные сроки эксплуатации.

В качестве недостатка можно отметить относительно высокую стоимость изделия, по сравнению с российскими или корейскими аналогами.

Теплые полы Деви, это хороший вариант для тех, кто ценит европейское качество, надежность и безопасность.

Подключение кабеля к терморегулятору

После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.

Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.

А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.

Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.

Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.

После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.

После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.

Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.

Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.

Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.

фазная жила – Lтп

нулевая жила (синего цвета) – Nтп

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
