Комплектация теплого водяного пола
Что нужно приобрести для монтажа теплых водяных полов? Подробно остановимся на каждом элементе этой схемы.
Варианты материала труб для устройства водяного пола
Какие трубы используются для водяных теплых полов? 1. Медные трубы – самые прочные и долговечные. Срок службы 50-200 лет. Поэтому эти трубы самые дорогие. О качестве медных труб говорит тот факт, что в Германии 80 % труб ставят из меди.
При помощи таких фитингов собирают металлопластиковые трубы
2.Трубы из металлопластика
Сейчас на рынке появилось много поддельных разборных фитингов, они стали рассыпаться, что снизило привлекательность труб из металлопластика. Поэтому если будете использовать разборные фитинги, следите за тем, чтобы не выбрать поддельные.
И отдельно изучите, как правильно прикручивать фитинги. Иначе они дадут течь.
Для технологии “Пресс” требуется пресс-машина, которая стоит от 1000 евро, что также снижает доступность металлопластиковых труб. Да и стоимость самих труб довольна высока. Правда, они требуют меньше отводов, что позволит сэкономить. Ещё они гибкие, их можно гнуть руками, они прекрасно удерживают форму.
Алюминиевый наружный слой делает трубы из металлопластика прочными. Так что плюсы у них есть, поэтому они ещё в ходу.
3.Полиэтиленовые трубы
Труба из сшитого полиэтилена PEX-EVOH для устройства теплого пола на балконе
4.Полипропиленовые трубы
Если они плохого качества, то могут вздуться через несколько лет. Качественные полипропиленовые трубы в полтора раза дороже металлопластиковых.
В последнее время появились полипропиленовые трубы с гибкими свойствами металлопластиковых труб.
5.рубы из сшитого полиэтилена6.Трубы из сшитого полиэтилена с кислородным барьером
Чтобы не было протечки, важно найти качественные трубы. Советуем расспросить специалистов и внимательно изучить отзывы на форумах. Чтобы рассчитать, сколько метров трубы понадобится, нужно прикинуть, что на 1 кв.м пола уходит 5-7 м
трубы
Чтобы рассчитать, сколько метров трубы понадобится, нужно прикинуть, что на 1 кв.м пола уходит 5-7 м. трубы.
Коллектор
Распределяет воду по трубам. Это гребёнка из нержавеющей стали с расходомерами и термоклапанами. На рынке представлено множество разновидностей коллекторов, от бюджетных вариантов до дорогих.
Коллекторный шкаф
Он нужен, чтобы можно было компактно закрыть всё оборудование в стене. Его размеры обычно 60х40х12 см. Расположить его желательно по центру помещения, чтобы трубы расходились от него на равноудалённом расстоянии.
Замена остекления
Устраивать теплый пол на балконе бессмысленно в отсутствии теплого остекления. О том, как заменить холодное остекление на теплое, читайте в инструкции «Замена холодного остекления на теплое». О том, как заменить холодное остекление на теплое, не меняя фасада дома, наша следующая статья. О том, как это сделать в старых домах хрущёвской постройки, прочитайте по адресу https://oknanagoda.com/balkony-lodzhii/osteklenie/khrushchevka.html.
Насосно-смесительный узел
Насос для теплого пола
Прокачивает воду и устанавливает температуру в подающей трубе. Представляет из себя кран с насосом. Как и любой кран, смеситель может накопить внутри себя грязь. Поэтому чтобы его можно было почистить или демонтировать, монтируют его с помощью американок.
Для того, чтобы выбрать насос, нужно сделать гидравлический расчёт полов. О том, как это делается, подробно рассказывается в этом видео.
Терморегулятор
Терморегулятор поддерживает заданную температуру. Его можно настроить на температуру от 30 до 55 градусов. В теплых водяных полах температура не должна превышать 40 градусов, иначе стяжка начнёт трескаться.
Когда происходит повышение температуры, терморегулятор блокирует сервоприводы, и нагретая вода начинает бежать по внутреннему кругу. Терморегуляторы бывают механическими и электронными. Механические подойдут тем, кто проводит много времени дома. Электронные удобно запрограммировать, когда вас подолгу не бывает дома.
Сервоприводы, теплоизоляция, демпферная лента и газовый котел
Напольный газовый котел
Если газовой котёл у вас уже установлен, то нужно прикинуть, хватит ли у него мощности на систему теплых полов. Если не хватит, то нужно будет покупать дополнительный насос для системы.
Если котел не установлен, то выбирать нужно исходя из требуемой расчётной мощности, потребляемой теплыми полами. Расчёт такой – на 240 кв.м. обычно ставят котлы мощностью 24 кВт. Подключение котла должно производиться специалистами службы горгаза.
Как сделать теплый пол на балконе своими руками
Прежде чем утеплять пол на балконе, нужно утеплить стены и потолок, и только после этого проводить монтажные работы по укладке системы обогрева.
Чтобы уложить электрический теплый пол на балконе, потребуются следующие инструменты и материалы:
- сухая смесь,
- цемент,
- грунтовка с глубокими проникающими свойствами,
- вода.
После очистки поверхности, заделывания отверстий и трещин, нужно сделать гидроизоляцию балкона. Можно использовать специальную мастику с гидроизолирующими свойствами.
Далее готовится смесь для стяжки из цемента, песка и воды в соотношении 1 к 3. Можно выполнить стяжку специальными готовыми смесями.
Общие этапы работы по монтажу теплого пола на балконе своими руками
- Укладка гидроизоляционного материала или мастики. Материал укладывается так, чтобы его края заходили на стены с каждой стороны на 10-15 сантиметров.
- Далее на покрытие кладется армирующая сетка, необходимая для прочности стяжки.
- Обязательный этап – выставление маяков, по которым можно отметить уровень заливки стяжки. Если этого не сделать – пол будет неровным.
- На подготовленную гидро- и термоизолированную поверхность укладывается электрический греющий кабель или маты.
- Поверх кабеля заливают стяжку от противоположной к выходу стены к дверному проёму, разравнивая её правилом. При разравнивании аккуратно убирают все лишние наплывы с помощью острого конца правила. Сохнуть стяжка будет в течение недели.
Когда стяжка полностью высохнет, можно приступать к оформлению балкона и монтажу декоративного покрытия, например, плитки, линолеума или ламината. На лоджии чаще всего рекомендуют использовать линолеум, который не так сильно настывает, когда электрический подогрев выключен, не боится воды, как ламинат, и не скользит, как плитка.
Но если на лоджии выполнена качественная гидроизоляция, то можно использовать и ламинат, который тоже легко укладывать своими руками.
Правила укладки греющего кабеля на балконе или лоджии
- На поверхность, которую нужно подготовить, ровным слоем укладывают теплоизолирующий материал.
- На служащий экраном теплоизолятор обязательно монтируют специальные рейки. Они будут защеплять электронагревательный кабель. Рейки монтируются таким образом, чтобы расстояние между ними было не более 10 см. Располагают их по змеевидной траектории.
- В покрытие врезают термодатчики. Их располагают между витками нагревательного кабеля.
- Выходящий кабель соединяют с управляющим блоком питания. Если этот процесс сложен, то нужно пригласить специалиста-электрика.
- Электронагревательное покрытие заливают стяжкой, чтобы не было пустот, и закрывают отделочным материалом, ламинатом, или тем, который был запланирован ранее.
Этапы укладки теплого пола в виде матов
- На подготовленный пол ровным слоем укладывают особый теплоизолирующий материал, например, пенофол;
- На основание пола наносят специальный клей, а затем укладывают сетку из стекловолокна с резистивным кабелем высокого сопротивления – термоматы;
- Основой может служить сам выровненный пол, либо старая кафельная плитка, на которую можно укладывать обогревающую систему кабелем вниз, и придавливают их, чтобы погрузить в клей.
- Покрытие и электрический кабель закрывают кафелем, ламинатом или другим отделочным материалом.
Чтобы система обогрева работала максимально эффективно, маты должны быть полностью погружены в термоклей или стяжку. Поэтому его слой должен быть около трех миллиметров.
Выпускают маты одножильные и двужильные. Более сложен монтаж одножильных матов так, как их необходимо укладывать таким образом, чтобы оба конца кабеля подходили к терморегулирующему устройству. А двужильный кабель состоит из нагревательной жилы и непосредственно самого электрического кабеля.
При монтаже электрический кабель внедряют в конструкцию пола, и один конец подключают к терморегулятору, а другой прячут в муфту.
Если для обогрева лоджии выбрана инфракрасная пленка, то монтаж ее своими руками еще проще.
Этапы укладки инфракрасного теплого пола на застекленном балконе
Существуют и другие варианты теплого пола. Например, водяной пол, используемый в частных домах, где есть собственный обогревательный котел. Пол такого типа довольно сложен в монтаже, и подходит для больших по площади лоджий, а также требует установки дополнительного водонагревательного оборудования.
Утепление пола на лоджии минеральной ватой
Минеральная вата – это самый популярный и недорогой утеплитель, наиболее часто используемый для сохранения тепла в помещении.
Минеральная вата в виде матов размером 1220 × 610 мм и толщиной от 50 до 100 мм (показана на фото) более удобна в использовании. Она не горит и отлично удерживает воздух между волокнами. Это позволяет материалу сохранять тепло. Пошаговое руководство поможет добиться качественного результата.
Проводится разметка уровня будущего пола
При этом важно, чтобы готовый пол не превышал уровня пола комнат, смежных с лоджией. Для разметки пользуются водяным или лазерным уровнем.
Затем укладывают слой гидроизоляции
Наиболее часто для этого используется рубероид. Листы гидроизоляции должны укладываться с нахлестом в 10–15 см, напуск на стены не должен быть меньше 5 см.

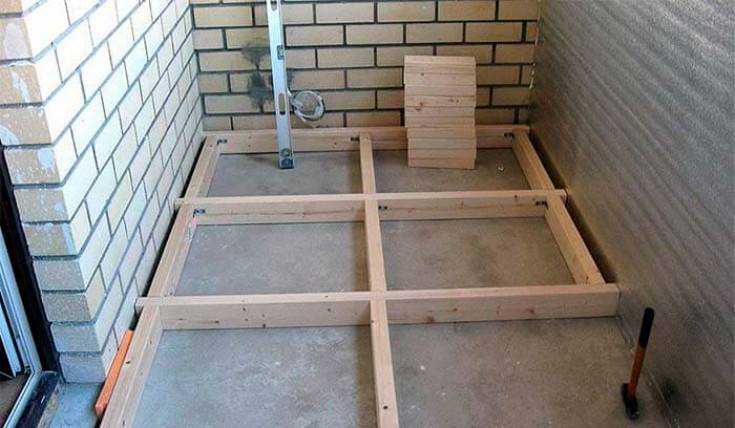

Поверх рубероида устанавливают лаги или деревянный каркас. Рекомендуется применять только сухой сосновый материал. Брусья крепят к основанию саморезами. Во время монтажа каркаса нужно выдерживать расстояние от стены до брусков не менее 5 см, чтобы бруски не напитывались влагой. Влажный каркас может деформироваться, что со временем приведет к порче финишного покрытия на лоджии.

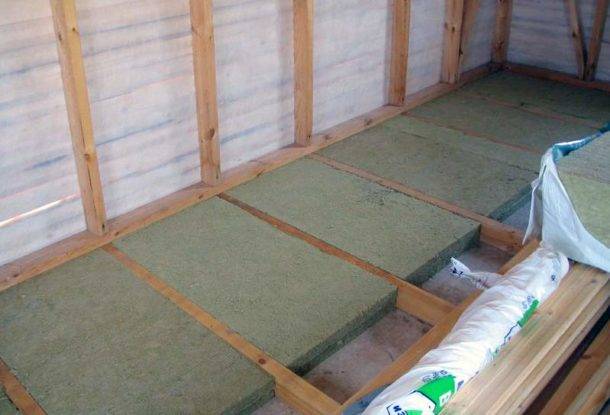

После завершения работы по монтажу каркаса можно начинать укладку минеральной ваты. Маты утеплителя закладывают в промежутки обрешетки, следя за тем, чтобы материал плотно прилегал к брусьям. Если избежать образования зазоров не удается, то можно воспользоваться монтажной пеной. Она склеит утеплитель с каркасом, сохраняя теплоизоляционные свойства покрытия.

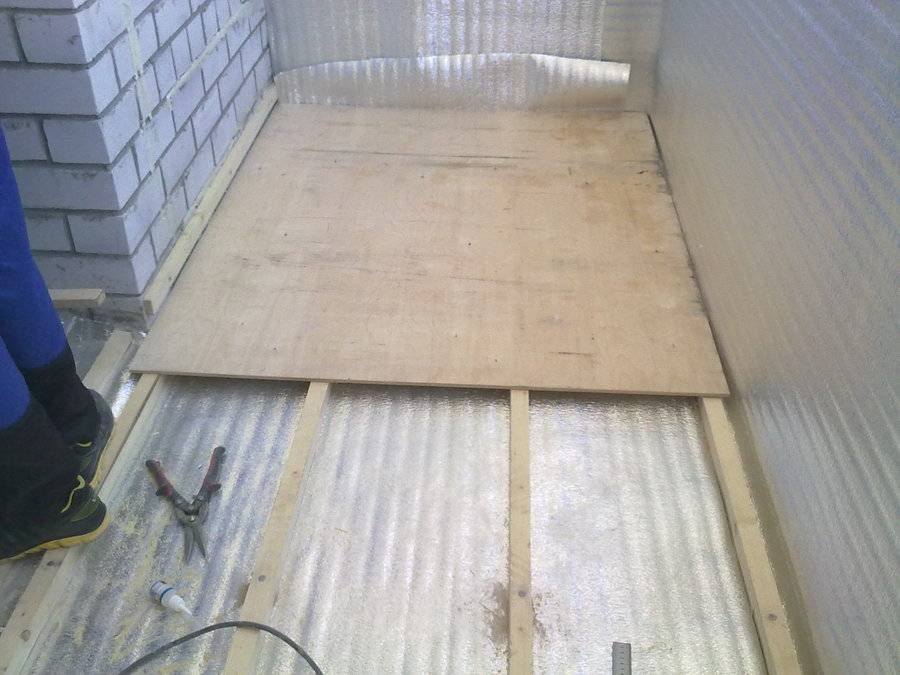

Укладка влагостойкой фанеры – это завершающий этап. Этот материал послужит черновым полом под любое финишное покрытие, в том числе и под ламинат.

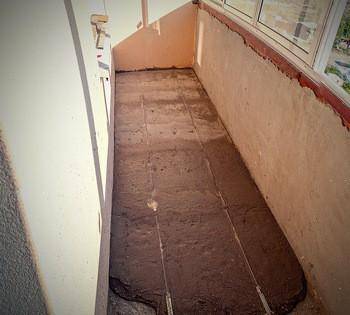

Стяжка из песка и цемента
Популярный способ поднятия поверхности пола на высоту до 8 сантиметров. Более толстый слой обычно не используется, ведь это существенно увеличит вес конструкции и может негативно отобразиться на ее прочности.
Этапы выполнения работ:
- Подготовить все необходимые материалы и инструменты, а также свободное место для приготовления смеси.
- При необходимости выполнить демонтаж старого покрытия, убрать мусор и пыль.
- По периметру балкона необходимо сделать опалубку, чтобы раствор не просочился сквозь ограждения.
- Уложить слой гидроизоляционного материала. В этом качестве обычно используется плотная пленка или рубероид.
- Приготовить раствор в пропорции 1 часть цемента на 3 части песка. Полученную смесь разбавить водой и тщательно вымешать. Для быстрого результата можно использовать дрель с насадкой «миксер».
- Стяжка заливается в два этапа. Первый слой должен полностью затвердеть перед заливкой второго. Раствор удобней зачерпывать ковшом и разравнивать при помощи строительного правила.
В течение трех суток на пол нежелательно становиться или передвигать тяжелые предметы. После застывания верхний слой зашлифовывается наждачной бумагой.
Окончательное затвердение цемента происходит в течение месяца. В это время не стоит подвергать покрытие дополнительным нагрузкам
Также важно защитить стяжку от повышенной влажности. На открытых балконах используется пленка или любой другой материал, помогающий защитить от попадания осадков.
Для обеспечения теплоизолирующих свойств выполненного покрытия сверху желательно использовать слой минерального утеплителя, после чего выполняется окончательная отделка финишным покрытием.
Среди достоинств такого варианта — доступность выполнения и невысокая стоимость. Вместе с тем, поверхность пола остается холодной, а срок застывания стяжки составляет от трех недель и более.
Устройство на балконе водяного тёплого пола: плюсы и минусы, особенности монтажа
Водяной способ обогрева пола балкона — это самый эффективный, и в то же время самый затратный тип утепления. Он характерен следующими преимуществами:
- Экономия пространства на балконе. Обычно это помещение достаточно небольшое по своим размерам: установив водное отопление можно сэкономить место, которое планировалось оставить под боковые радиаторы;
- Единовременные затраты на установку и обслуживание. После установки водяного тёплого пола нет необходимости тратить лишние средства на его обслуживание;
- Денежная экономия. Такой тип покрытия не требует увеличения трат на электроэнергию;
- Эффективный обогрев. При правильной планировке пол будет прогреваться равномерно по всей площади.
Принципиальная схема водяного тёплого пола с коллекторной системой
К сожалению, на балконе у теплого пола есть и несколько существенных недостатков:
- Сложность первичной установки. Этот процесс долгий, затратный по средствам и требует от мастера действительно профессиональных знаний в этой области;
- Проблема в устранении поломок. Если произойдет поломка гидравлической системы и возникнет утечка воды из радиаторных труб, скорее всего потребуется полное вскрытие покрытия, так как точечно выявить место протекания фактически невозможно;
- Медленная регулировка температуры подогрева;
- Потребность в установке дополнительного оборудования. Так как давление в водном стояке не везде стабильное, возможно понадобиться установка водяного насоса.
Как провести монтаж водного пола?
Процесс создания теплого балкона своими руками с водяным подогревом проводится в несколько этапов. Вначале выполняются подготовительные работы, очистка от пыли, мусора, первичная обработка пола перед установкой. Для этого демонтируют старую стяжку и проводят горизонтальное выравнивание покрытия. Затем на очищенный слой укладывается изоляционный материал, способный впитывать в себя воду — это облегчит решение проблем при появлении утечки жидкости из системы отопления.
На фото: производится укладка магистральной трубы для тёплого пола
После установки гидроизоляции необходимо установить покрытия, обеспечивающие утепление пола. Типы второго слоя изоляционного покрытия зависят от того, какой способ отопления планируется применять: подключение к общей водной системе отопления или установка отдельного коллектора. В первом случае применяется обычный вспененный полиэтилен и пенополистирол, во втором — комбинированное покрытые из керамзита и пенополистирола.
Варианты укладки змеевика труб отопления
Выбор труб (их размер и диаметр) и дополнительного оборудования (коллектора, котла и прочих дополнительных устройств) зависит от площади балкона и способа подключения гидравлической системы отопления.
Как сделать теплый пол на балконе своими руками
Прежде чем утеплять пол на балконе, нужно утеплить стены и потолок, и только после этого проводить монтажные работы по укладке системы обогрева.
Чтобы уложить электрический теплый пол на балконе, потребуются следующие инструменты и материалы:
- сухая смесь,
- цемент,
- грунтовка с глубокими проникающими свойствами,
- вода.
После очистки поверхности, заделывания отверстий и трещин, нужно сделать гидроизоляцию балкона. Можно использовать специальную мастику с гидроизолирующими свойствами.
Далее готовится смесь для стяжки из цемента, песка и воды в соотношении 1 к 3. Можно выполнить стяжку специальными готовыми смесями.
Общие этапы работы по монтажу теплого пола на балконе своими руками
- Укладка гидроизоляционного материала или мастики. Материал укладывается так, чтобы его края заходили на стены с каждой стороны на 10-15 сантиметров.
- Далее на покрытие кладется армирующая сетка, необходимая для прочности стяжки.
- Обязательный этап – выставление маяков, по которым можно отметить уровень заливки стяжки. Если этого не сделать – пол будет неровным.
- На подготовленную гидро- и термоизолированную поверхность укладывается электрический греющий кабель или маты.
- Поверх кабеля заливают стяжку от противоположной к выходу стены к дверному проёму, разравнивая её правилом. При разравнивании аккуратно убирают все лишние наплывы с помощью острого конца правила. Сохнуть стяжка будет в течение недели.
Когда стяжка полностью высохнет, можно приступать к оформлению балкона и монтажу декоративного покрытия, например, плитки, линолеума или ламината. На лоджии чаще всего рекомендуют использовать линолеум, который не так сильно настывает, когда электрический подогрев выключен, не боится воды, как ламинат, и не скользит, как плитка.
Но если на лоджии выполнена качественная гидроизоляция, то можно использовать и ламинат, который тоже легко укладывать своими руками.
Правила укладки греющего кабеля на балконе или лоджии
- На поверхность, которую нужно подготовить, ровным слоем укладывают теплоизолирующий материал.
- На служащий экраном теплоизолятор обязательно монтируют специальные рейки. Они будут защеплять электронагревательный кабель. Рейки монтируются таким образом, чтобы расстояние между ними было не более 10 см. Располагают их по змеевидной траектории.
- В покрытие врезают термодатчики. Их располагают между витками нагревательного кабеля.
- Выходящий кабель соединяют с управляющим блоком питания. Если этот процесс сложен, то нужно пригласить специалиста-электрика.
- Электронагревательное покрытие заливают стяжкой, чтобы не было пустот, и закрывают отделочным материалом, ламинатом, или тем, который был запланирован ранее.
Этапы укладки теплого пола в виде матов
- На подготовленный пол ровным слоем укладывают особый теплоизолирующий материал, например, пенофол;
- На основание пола наносят специальный клей, а затем укладывают сетку из стекловолокна с резистивным кабелем высокого сопротивления – термоматы;
- Основой может служить сам выровненный пол, либо старая кафельная плитка, на которую можно укладывать обогревающую систему кабелем вниз, и придавливают их, чтобы погрузить в клей.
- Покрытие и электрический кабель закрывают кафелем, ламинатом или другим отделочным материалом.
Чтобы система обогрева работала максимально эффективно, маты должны быть полностью погружены в термоклей или стяжку. Поэтому его слой должен быть около трех миллиметров.
Выпускают маты одножильные и двужильные. Более сложен монтаж одножильных матов так, как их необходимо укладывать таким образом, чтобы оба конца кабеля подходили к терморегулирующему устройству. А двужильный кабель состоит из нагревательной жилы и непосредственно самого электрического кабеля.
При монтаже электрический кабель внедряют в конструкцию пола, и один конец подключают к терморегулятору, а другой прячут в муфту.
Если для обогрева лоджии выбрана инфракрасная пленка, то монтаж ее своими руками еще проще.
Этапы укладки инфракрасного теплого пола на застекленном балконе
Существуют и другие варианты теплого пола. Например, водяной пол, используемый в частных домах, где есть собственный обогревательный котел. Пол такого типа довольно сложен в монтаже, и подходит для больших по площади лоджий, а также требует установки дополнительного водонагревательного оборудования.
Как поднять пол на балконе? Сварная металлическая конструкция!
Способ простой, но подходит лишь тем, кто имеет навыки сварки. Пол без проблем получится поднять на любую высоту, а конструкция будет лёгкой, прочной и пригодной для заполнения утеплителем. Металл не подвержен гниению, что делает устройство долговечным.
Этапы выполнения работ
- Сначала надо покрыть пол гидроизоляцией.
- Затем измерить балконный пол и высоту, на которую его потребуется поднять.
- Из металлического углового профиля необходимо сварить раму необходимой величины. Внутрь вдоль и поперёк привариваются прутья из металла, сечением не меньше 1 см, чтобы готовая конструкция была устойчивой и жёсткой. Шаг – 20-30 см.
- К готовому металлическому каркасу по углам привариваются ножки. Их высота равна высоте будущего пола, минус толщина верхнего покрытия. Полученную «подставку» надо покрыть краской и поставить на пол балкона. Если она качается, значит, стоит неровно, и под ножки, не достающие до поверхности, потребуется подложить опоры, чтобы выровнять конструкцию в горизонтальной плоскости.
- Устойчиво стоящий каркас прикрепить к полу и стенам, а внутри уложить утеплитель. Теперь можно укрыть изделие пароизоляционной плёнкой и постелить сверху доски или фанеру.
Теперь, когда пол поднят на необходимую высоту, останется лишь навести последние штрихи: покрыть дополнительно грунтовкой цементную стяжку, если был использован этот вариант, заделать щели, если они где-то остались, и можно укладывать финишное покрытие, например, ламинат, линолеум или плитку. Правильно сделанный пол позволит не ограничивать себя в выборе.
Выбор системы теплых полов для балкона
В методах обогрева, применяемых для балкона, можно выделить:
- кабельную систему, которая применяется как основной или и дополнительный контур обогрева. Имеются одножильные и двужильные нагревательные листы. Для монтажа кабельной системы, как правило, применяется цементная стяжка пола и монтирование утеплительного и гидроизоляционного слоёв. Толщина цементного покрова должна быть не менее 4−5 см. Греющий кабель прокладывают на глубине 3 см от поверхностного слоя стяжки. Финишное покрытие такого пола должно иметь хорошую теплопроводность, лучше всего класть керамическую или кафельную плитку, керамогранит, бетон. После монтажа система сохнет порядка месяца, подключать ранее этого срока нельзя.
- использование нагревательных матов, служащих для дополнительного обогрева помещения. Их кладут тогда, когда стяжку сделать не представляется возможным, чтобы не увеличивать нагрузку на балкон. Отличаются маты простотой установки, класть маты можно прямо на старое покрытие, используя клеевой состав для укладки плитки. Можно также класть на бетон или выравнивающую стяжку. Включать систему в рабочее состояние можно сразу после просыхания клея. В качестве финишного пола можно применить практически любой вид: керамику, кафель, линолеум, керамогранит и прочие. Недостатки такой системы — высокая хрупкость и вероятность повреждения материала во время монтажа, высокая цена и невозможность использования в качестве основного отопительного контура — с прекращением работы системы прекращается выделение тепла.
- отзывы об инфракрасных теплых полах, говорят о малой толщине покрытия и простоте монтажа. Система строится на прогревании напольного покрытия и вторичным излучением тепла в пространство. Монтаж может произвести даже неопытный человек, следуя инструкциям по укладке. Но такая система отопления может не справиться в условиях суровой зимы. Поэтому её лучше использовать как дополнительную. В качестве напольного покрытия для такого пола можно использовать ковролин, ламинат, линолеум.
Кабельная система обогрева наиболее подходит для утепления пола на балконе, потому что она может быть основной. Однако нужно помнить, выбирая кабель для теплого пола — нас интересует не просто комфортный подогрев пола, а основное отопление. Поэтому удельная мощность кабелей на 1 кв. м. должна быть больше и соответствовать 200−250 Вт. Если использовать обычный кабель с мощностью в 15−17 Вт/м, то такую мощность трудно выполнить на практике, рассчитанное расстояние между витками кабеля будет достаточно мало (6−7 см). Для балкона лучше применять кабель мощностью как минимум 22−28 Вт /м.
