Классификация
Производители представляют на выбор большой ассортимент терморегуляторов. Они различаются функциями и ценой.
Терморегуляторы теплого пола. Какая разница между ними?
Механический
Механический регулятор — простой, надёжный, стоит недорого, но имеет небольшой срок службы. С его помощью можно установить нужный уровень нагрева помещения, но визуально определить текущую температуру не представляется возможным.
Производятся в двух видах:
- Смесительный узел с трёхходовым клапаном — выбирается при монтаже гидрополов. Его функция — регулировать и смешивать горячие потоки с холодными, а затем направлять теплоноситель с нужным градусом в трубопровод. Недостаток — необходимость в обустройстве отдельного водонагревательного рукава.
- Электромеханическое устройство, его предназначение — регулировка электрополов.
Цифровой электронный
Модель схожа с механическими видами. Оснащены цифровым дисплеем (на котором отражаются показатели) и датчиком температуры тёплого пола и воздуха. Задаются параметры вручную.
Плюсы:
- возможность подсоединять к другим системам управления;
- гибкая программа регулирования;
- наличие дистанционного управления.
Можно производить контроль за температурой с точностью в 0,5 градуса. Недостаток — высокая цена и сложность самостоятельной регулировки.
Программируемый
Инновационная многозадачная модель, кроме установки и контроля за режимом нагрева, можно запрограммировать уровень обогрева на продолжительное время. Регулятор позволяет установить отключение отопления при отсутствии людей в доме, или повышение градуса при похолодании.
Монтаж такого прибора приводит к экономии электроэнергии, он безопасен — достигнув нужного градуса, происходит его автоматическое отключение. Однако приобретение и установка этого терморегулятора обойдётся дорого, управлять им также не просто.
Особенности: преимущества и недостатки
Продукция фирмы Thermo Industri прекрасно зарекомендовала себя в суровых условиях скандинавского климата. Собственные авторские разработки, накопленный опыт и использование материалов высокого качества позволили предприятию наладить выпуск уникальных отопительных систем, не имеющих аналогов по показателям безопасности и качества.
Полы Thermo пользуются неуклонно растущим спросом, высокой популярностью и наделены следующими неоспоримыми достоинствами:
Изделия абсолютно экологичны и отвечают строгим европейским санитарно-гигиеническим нормам. Благоприятный режим циркуляции воздуха полностью исключает образование конвекционных потоков и поднятие пыли к потолку. Это значительно облегчает состояние людей, страдающих бронхиальной астмой и аллергическими реакциями;
- Ввиду использования двужильного экранированного кабеля, отмечается абсолютное отсутствие электромагнитного излучения. Это позволяет использовать конструкцию в детских и медицинских учреждениях;
- Уникальная система терморегуляторов может задавать желаемую температуру автоматически. Что позволяет менять режим подачи тепла в зависимости от времени суток и наружной температуры воздуха. Благодаря автономному управлению любой отдельной системы, существует возможность индивидуальной установки нужной температуры для каждого помещения. Современные термодатчики дают возможность изменять температуру нагрева с точностью до одного градуса;
- Долговечность моделей обусловлена простотой конструкции и использованием высококачественного сырья. Производители гарантируют безупречную работу конструкции на протяжении 20 лет. Применение кабельной системы полностью освобождает от необходимости технического обслуживания, профилактики и текущего ремонта;
- Экономное расходование электроэнергии основано на рациональном распределении тёплых воздушных масс. Эффект равномерного рассеивания тепла достигается благодаря применению металлической фольги, что позволяет на 20% снизить расходы на обогрев помещения;
Требования, предъявляемые к трубам теплого пола
Выбирая создание напольного обогрева с помощью водяного теплого пола, необходимо особенное внимание уделить подбору подходящих труб. Именно трубы считаются самым главным элементом системы
С учетом этого существует ряд обязательных критериев надежности и эффективности.
Соблюдение всех требований является критически важным моментом, поскольку трубы в дальнейшем будут спрятаны в бетон, и выполнить их замену в случае поломки или дефекта будет крайне трудно. Итак, разберем основные критерии выбора.
Механическая прочность
Трубы для напольного отопления должны иметь высокую прочность и стойкость к износу. Показатель прочности при этом должен быть достаточным для того, чтобы выстоять перед внутренним давлением воды, массой бетонного раствора и химическими факторами в плане коррозии и пр. Обычно уровень давления в системе отопления составляет не более двух атмосфер, но труба должна быть готова к шести атмосферам. Такое значение позволит изделию устоять перед серьезными нагрузками.
Химическая нейтральность
Данный критерий подразумевает устойчивость материала труб к любым воздействиям химических факторов в виде коррозии, окисления, агрессивной среды, высокой жесткости воды, а также к действию элементов теплового носителя.
Оборудование для водяного тёплого пола
Устойчивость к температурным воздействиям
Стойкость к перепадам температур и сильному нагреванию – это важное требование, поскольку трубы будут проводить теплоноситель, нагреваемый до высоких температур. Рекомендуется подбирать материал, который выдерживает показатель от 90 градусов и более
В этом случае нужно учитывать такой фактор, как непрерывность температурного влияния на материал труб. Многие вещества, которые не устойчивы к подобным воздействиям, через определенное время разрушаются, а этого допустить нельзя.
Достаточная длина трубы
Важно, чтобы протяженность каждого отрезка трубы отвечала длине отдельного контура. Это основной фактор, по которому в данных системах отопления практически не применяются стальные трубы, даже из нержавеющего металла
Любые состыковки в системе труб ослабляют ее, снижая прочность и химическую стойкость. В то же время может нарушиться внутренняя гладкость труб. В итоге уменьшается проходимость всей системы и повышаются потери тепла.
Требования к трубам для теплого водяного пола
Взаимозаменяемость, соответствие принятым стандартам
Эксперты рекомендуют отдавать предпочтение изделиям от известных производителей, которых на рынке предостаточно. Нужно понимать, что приобретение дешевых неизвестных труб может в дальнейшем стать причиной проблем с поиском подходящей арматуры, которую невозможно будет чем-то заменить.
Наличие антидиффузного слоя
Не менее важным аспектом выбора является такое явление, как диффузия под действием кислорода. В строительных нормах указано, что такие трубопроводы для теплого пола должны иметь специальный слой – барьер, который предупреждает попадание воздуха в систему отопления.
Однако есть мнение, будто даже в закрытой системе в любом случае появляется кислород
Поэтому особенно важно позаботиться о его устранении. Для этого рекомендуется установка деаэраторов, отводящих воздух
Также нужно использовать гигроскопические присадки – сульфат натрия и гидразин, но их концентрацию придется держать под контролем.
Качество материалов и комплектующих
Необходимо отдавать предпочтение комплектующим и материалам высокого качества от известных изготовителей. Все изделия должны сопровождаться сертификацией и положительными отзывами пользователей. Безусловно, трудно застраховаться от подделок. Однако именитая европейская марка всегда будет более надежной, чем неизвестный китайский бренд.
Труба для теплого пола
Недостатки и преимущества водяных тёплых полов

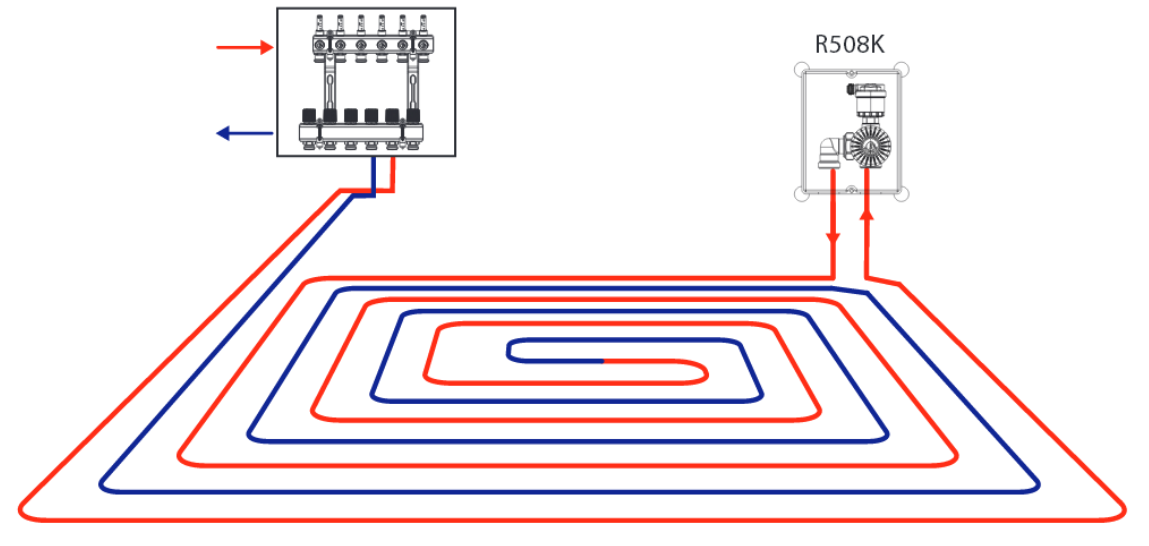

Водяной тёплый пол представляет собой трубопровод с движущейся внутри нагретой жидкостью. Горячая вода поступает от отопительной системы или котла, и прогревает поверхность пола.
После остывания, она через обратку возвращается в котёл для нагрева, и процесс повторяется снова. Чаще, за движение теплоносителя отвечает циркуляционный насос, а регуляция осуществляется с помощью оборудованного коллекторного узла.
«Пирог» водяной конструкции состоит из чернового пола, слоя гидро- и теплоизоляции, трубопровода, бетонной стяжки и финишного покрытия. Трубы для полов с обогревом используются из различного материала: меди, металлопластика, полипропилена и сшитого полиэтилена.
Такой способ применяется при наличии деревянных перекрытий, которые не могут выдержать тяжесть стяжки.
В чём преимущества водяных тёплых полов, они:
- обеспечивают равномерный прогрев комнаты;
- требуют незначительные затраты при использовании;
- монтируются по всей площади, нет риска, что произойдёт перегрев под крупногабаритной мебелью;
- поддерживают влажность воздуха на комфортном уровне;
- спрятаны под половым покрытием, не портят дизайн помещения;
- имеют долгий срок службы;
- экономичны при эксплуатировании;
- не излучают электромагнитные волны, поэтому полностью безопасны для человека.
Стоит отметить, что у данного вида полов есть и недостатки:
- трудоёмкий и продолжительный монтаж;
- уменьшают высоту потолков, так как чаще укладываются под бетонную стяжку;
- требуют существенные денежные вложения при сооружении;
- имеют сложности при проведении ремонтных работ, ведь необходим демонтаж бетонного слоя.
Водяной обогрев рекомендуется для частных домов, в квартирах многоэтажек они сооружаются редко, так как основной недостаток — опасность подтопления соседей снизу. Кроме того, для подсоединения к общей отопительной системе требуется получить специальное разрешение.
Данное устройство может выступать основным или дополнительным источника обогрева. Особенность такой системы заключается в возможности использовать в качестве теплоносителя не только воду, но и специальные незамерзающие жидкости.
К сведению! Температура теплоносителя тёплого гидропола не должна превышать 45 градусов, а вода в батареях центрального отопления колеблется от 70 до 90 градусов, поэтому необходима установка смесительного узла.
Какой теплый пол лучше, с нагревательным матом или кабелем.
Именно таким образом создается естественное комфортное тепло для человека.
Например в конвекторах, горячий воздух сначала идет по потолку, и только уже потом, достаточно остывший, опускается вниз.
Еще немаловажное преимущество теплых полов, это несколько режимов его работы:
как основной обогрев
как дополнительный, только в качестве комфортного тепла
А сколько свободного места у вас появится в комнатах при отсутствии батарей и радиаторов отопления.
Перед покупкой очень важно правильно рассчитать свободную площадь под теплый пол, т.е. то место, где нет никакой стационарной мебели
Сюда можно включить:
шкафы
холодильник
стиральную машинку
саму ванную
Также не забывайте про минимальные отступы от стен.
Для этого сначала потребуется уложить аквапанели, а уже затем маты или кабель.
Если нет аквапанелей, можно использовать асбестовую плиту.
Его можно использовать в двух режимах, как в качестве основного источника отопления, так и в качестве дополнительного.
Преимущества:
при монтаже вы самостоятельно сможете отрегулировать мощность на один квадратный метр, уложив, то или иное количество кабеля
Регулируется это простым изменением шага укладки на монтажной ленте.
В итоге создается эффект ”печи”. За счет того, что стяжка медленно остывает, кабель у вас включается реже и электроэнергии тратится меньше.
Теплый пол из кабеля можно использовать в помещениях с большими теплопотерями – это лоджия и первый этаж с холодным подвалом. Однако не забывайте про теплоизоляцию.
Помимо перечисленных плюсов имеются и минусы.
Недостатки:
нагревательному кабелю необходимо гораздо больше времени для полного прогрева помещения и самого напольного покрытия
Как вариант, можно использовать для автоматического включения программируемое оборудование, например простейшее реле времени электронного или механического типа.
Такой вид теплого пола подойдет в том случае, если у вас уже готова стяжка и все что осталось сделать, это уложить плитку.
Еще его можно залить наливным полом, толщиной не более 5-10мм, после чего под гребенку монтируется плитка или другое покрытие.
Преимущества
нагревательный мат уже продается как готовое изделие с определенным рассчитанным шагом
Для кафеля нужно всего 10 или 15 минут. Особенно это выгодно при небольших площадях обогрева, например в ванной. Там как правило, площадь теплого пола от 0,5м2 до 3м2.
Например, кладете под кафельную плитку (не керамогранитную) нагревательный мат. У кафеля самая лучшая теплоотдача.
При этом ваши ноги, которые босиком отчетливо различают изменения даже в 1 градус, ни коим образом не почувствуют так называемую ”тепловую зебру”. Потому что пол прогреется полностью.
Чтобы подобная зебра вообще никогда не ощущалась, необходимо укладывать кабель с шагом не более 8-10см.
Однако малую глубину укладки можно отнести и к недостатку, вследствие быстрого остывания после отключения питания. Но если вам важна не экономия, а скорость прогрева помещения, то ваш выбор – однозначно мат.
отсутствует необходимость высоко задирать уровень пола
А следовательно не будет проблем с высотой дверных проемов и подбором дверей.
Недостатки
нагревательные маты производятся с определенной кратностью к площади обогрева 0.5м2, 1м2, 2м2 и т.д.
То есть, если вам нужно обогреть 5.2м2, то придется покупать минимум 6м2 и думать куда же засунуть оставшиеся излишки.
Поэтому большинство специалистов советуют округлять площади в меньшую сторону.
ограничение шириной мата
При раскладке на площадях со сложной конфигурацией потребуется определенный опыт или совет специалистов, дабы избежать пробелов в тех или иных местах.
В целом обе системы очень надежны и имеют срок службы 15-20 лет. При малых площадях расход электроэнергии у них примерно одинаков. Поэтому главным критерием при выборе становится вопрос стяжки.
Если есть желание и возможность ее сделать, то выбирают кабель, а если поднять пол уже никак не представляется возможным, по техническим или экономическим причинам, то покупают нагревательный мат.
Сравнить текущие цены нагревательных матов, греющего кабеля и инфракрасного теплого пола можно здесь.
Системы антиобледенения
Естественно, как и любой уважающий себя производитель подогрева полов, компания Nexans поставляет как резистивный, так и саморегулирующийся кабель для систем антиобледенения или по-другому – снеготаяния. Системы «антилед», условно можно разделить на три основных направления:
- Обогрев крыш и водостоков;
- Системы подогрев пола на улице;
- Обогрев трубопроводов и резервуаров.
Система «уличный подогрев пола» включает в себя обогрев тротуаров, дорожек, пандусов, въездов в гараж, ступеней и так далее.Обогрев крыш защищает водосточные системы от образования льда и снега, а также исключает несчастные случаи, связанные с падение сосулек. Подогрев трубопроводов и резервуаров обеспечивает защиту от замерзания в бытовых водопроводных системах и поддержание технологических процессов на производстве.
Минусы инфракрасной системы «теплый пол»
Главным недостатком системы является наличие большого количества скрытых контактов. Поэтому после установки инфракрасного теплого пола, обязательно тестируют его работоспособность, проверяя надежность контактов между нагревательной пленкой и проводами.
Хоть монтаж системы не составляет трудностей, сложность могут вызвать серебряные контакты, при подключении которых следует знать ряд нюансов. Например: контакт необходимо ставить на пленку определенной стороной, в противном случае при зажимании невозможно обеспечить надежность соединения. Поэтому установку теплого пола стоит доверить профессионалу, который знает все тонкости технологии.
Схема: подключение ИК обогрева
Утверждение, что при монтаже на бетонный пол нет необходимости выполнять стяжку актуально лишь в том случае, когда основание имеет максимально ровную поверхность. Нагревательная пленка имеет малую толщину и при укладке на «рельефную» поверхность может просто порваться.
Совет: При установке пленочного теплого пола под ламинат не рекомендуется систему сразу вводить в эксплуатацию. Запускать ее можно, когда ламинат прогреется до комнатной температуры.
Вред или польза теплого пола аргументы
Теплый пол — это удобно и абсолютно не вредно для здоровья.
На форумах нередко люди задают вопрос о том, вредны ли теплые полы. По ходу обсуждения высказываются разные мнения. Одни говорят, что это абсолютно безопасно, вторые даже утверждают, что теплые полы полезны, ну и, конечно, находятся те, кто не сомневается в их вреде.
У скептиков есть всего два адекватных аргумента:
- электромагнитное поле;
- перегрев ступней.
Встречаются и более невероятные версии, наподобие вреда теплых полов для ауры, но не будем брать такие заявления в расчет, по понятным причинам. Якобы вредные факторы мы рассмотрим более подробно по отдельности. Сейчас же расскажем про преимущества такого вида обогрева дома, как теплый пол.
Первое – это отсутствие конвекции. Благодаря этому пыль не поднимается в воздух
Для кого-то такое преимущество может быть несущественным, а вот для людей, страдающих хроническими респираторными заболеваниями – это очень важно. Второе преимущество – равномерный прогрев помещения

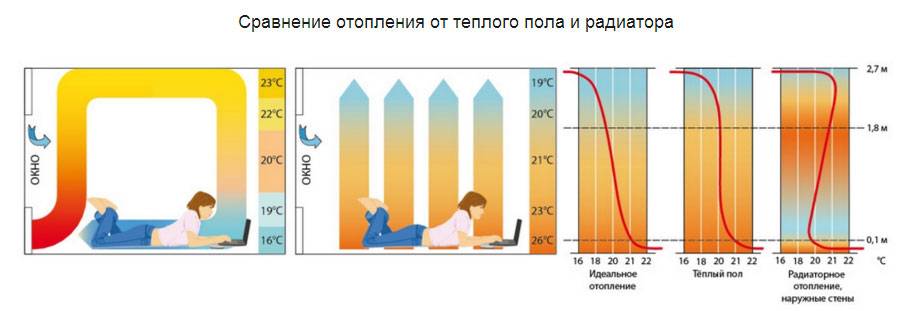

Когда у вас стоят обычные , то теплый воздух собирается под потолком, а холодный оседает вниз. То есть, когда вы стоите в полный рост, в любом случае, будете ощущать дискомфорт: либо ногам прохладно, а голове комфортно, либо ногам тепло, но тогда становится тяжелее дышать
Второе преимущество – равномерный прогрев помещения. Когда у вас стоят обычные , то теплый воздух собирается под потолком, а холодный оседает вниз. То есть, когда вы стоите в полный рост, в любом случае, будете ощущать дискомфорт: либо ногам прохладно, а голове комфортно, либо ногам тепло, но тогда становится тяжелее дышать.
ЭПИЛОГ
Мы с Вами рассмотрели виды электрических и водяных теплых полов. По результатам итогов очевидно преимущество водяных теплых полов, ввиду их надежности, экономичности и комфорта в области динамики нагрева. Электрические теплые полы
также можно использовать, но лишь в помещениях, где востребованность обогрева мала. К таким местам можно отнести душевые комнаты, санитарные узлы, прихожие, кладовки и другие помещения, где обогрев будет производиться очень редко.
Давайте сравним плюсы и минусы электрического и водяного теплого пола.
Плюсы
| Электрический теплый пол | Водяной теплый пол |
|
|
Минусы
| Электрический теплый пол | Водяной теплый пол |
|
|
Как видите результат на лицо. Думаю по сравнениям все понятно. Благодарим Вас за потраченное время и надеемся, что данный материал Вам пригодился.
Конструкция инфракрасного пола
ИК теплый пол — это способ обогрева, происходящий за счет нагревания электричеством нагревательных элементов пленки. Инфракрасный нагреватель изготовлен из двух частей, элемент для нагрева сделан их токопроводящих полосок с расстоянием друг от друга в 16 мм, исполненных с применением технологии Carbon NanoTube.
Электроэнергия поступает по серебряно-медным проводам, пленка с двух сторон герметическая и ламинирована противопожарным полимером, который к тому же имеет стойкость к влажности и атмосферным воздействиям и хорошо изолирован. Подсоединяется он к электросети параллельно через установленный отдельно терморегулятор.
Если повредить инфракрасную пленку механическим путем то, перестанет функционировать только поврежденное место, а вся остальная система будут нормально работать.
В своем домовладении имеет смысл ставить теплый инфракрасный пол, особенности, конструкции которого равномерно распределяют нагрев полов и поддерживают стабильную температуру воздуха в комнатах.
Для открытой проводки
Терморегуляторы для открытой проводки — это простые механические терморегуляторы, по сути они являются аналогами терморегуляторов для скрытой проводки — и те, и другие предназначены для поддержания постоянной температуры пола с включением и отключением по команде от датчика температуры пола в регуляторе (пола и воздуха).
Основное отличие таких терморегуляторов — они предназначены для открытой проводки (например, в загородном доме, где провода проложены открыто по стене или в кабель-канале).
Кроме того, можно добавить, что регулятор с датчиком пола удобнее использовать для тёплых полов в городских квартирах, арегулятор с датчиком пола и воздуха удобнее устанавливать в загородных домах, где он может контролировать не только температуру пола, но и температуру воздуха в помещении.
Подробнее
Классификация
В зависимости от конструктивных особенностей терморегулятор может быть:
механический, в таком устройстве уровень температуры выставляется вручную. Заметим, что такой тип приборов более надежен в эксплуатации;
К электронным регуляторам, также необходимо отнести сенсорный и программируемый регулятор температуры. Программирование режимов позволяет задать алгоритм работы для определенного времени суток или дней недели, что существенно снижает расход электроэнергии.
В качестве примера можно привести продукцию таких брендов, как: Devireg, Din, I-warm, Eberle, Gira, RTC и т.д. Многие производители выпускают модели, оснащенные дистанционным пультом, позволяющим управлять прибором посредством инфракрасного излучения (Energy, Roomstat, Oventrop, Unica, Rehau и т.д.).
Двухзональный (двухканальный) регулятор температуры позволяет задать необходимые параметры нагрева пола для двух разных помещений. Соответственно для управления используются два независимых коммутирующих реле, срабатывающих от двух датчиков температуры.
Подобная схема реализации позволяет управлять температурным режимом в каждом из помещений с одного устройства (Jung, Ensto, Menred, Merten, Valena).
В зависимости от способа монтажа, устройства принято разделять на накладные и встраиваемые. Первые крепятся непосредственно на стену, для вторых необходимо сделать отверстие, наподобие такого, как для встроенных розеток.
Выбираем модель в зависимости от напольного покрытия
Одним из моментов, на который надо обращать внимание при выборе модели тёплого пола, это напольное покрытие
Важно, чтобы оно совмещалось с греющими устройствами
В качестве финишной отделки используется:
- Плитка — холодный материал, поэтому отлично подходит для укладки греющие поверхности. Под плитку можно стелить пол любого вида, который монтируется в стяжку или в слой клея. Исключением является инфракрасная плёнка. Перед монтажом на неё плитки, требуется постелить листы ГВЛ.
- Ламинат — уровень теплопроводности низкий. Такой материал лучше укладывать с электрическим обогревом, особенно с инфракрасной плёнкой.
- Линолеум и ковролин — укладываются на водяные или плёночные полы.
- Паркет плохо сочетается с греющими устройствами, хотя есть современные виды паркета, разработанные специально для укладки на тёплые полы.
Однозначного ответа, какой тёплый пол лучше нет
Есть много факторов, на которые надо обращать внимание: экономичность, экологичность, стоимость, сложность монтажа и т.д. Кроме того, при выборе модели надо учитывать тип помещения и мощность устройства, которая потребуется для его обогрева
Если вы провели все расчёты правильно, и грамотно смонтировали тёплый пол, то он прослужит не один год.
Ремонт квартиры своими руками. Сравнение теплых полов.
Смотрите это видео на YouTube
Термопластины для тёплого пола: особенности и назначение
Я построил дом из СИП-панелей. Хочу сделать водяной тёплый пол. Опасаюсь, что перекрытие не выдержит нагрузки от бетонной стяжки. Задумался о другом варианте. Слышал про облегченную, т.н. настильную систему тёплого пола с использованием металлических пластин, и хотел бы узнать, что это такое, и какой «пирог» у данной конструкции?
Термопластина изготавливается из оцинкованной стали и представляет собой штучное изделие со специальными «крыльями» – рёбрами жесткости, и желобом посередине, в который укладывается труба водяного тёплого пола. Форма желоба сделана таким образом, что он плотно обхватывает трубу, а «крылья» при нагреве пластины увеличивают площадь теплоотдачи. В результате тепло равномерно распределяется, и тем самым повышается эффективность работы всей системы.
Размер пластин:
- длина – 1 м;
- ширина – 11 или 13 см;
- диаметр используемой трубы тёплого пола – 1.6 см;
- вес – 500 гр.
Пластины можно уложить на слой теплоизоляции — пенополистирол (плотностью не менее 30 кг на 1 куб. м), ЭППС или смонтировать на деревянное основание, причём без проведения «мокрых работ».
Кроме этого, пластины можно использовать при устройстве классического тёплого пола, замонолитив их в бетонную стяжку. Для начала расскажем о нюансах и преимуществах т.н. «сухого» монтажа.
Можно ли использовать саморегулирующий кабель для тёплого пола?
Главная функция саморегулирующего нагревательного кабеля — сокращать подачу электричества при достижении требуемого градуса нагрева, при этом не страдает качество и равномерность обогрева поверхности. Эта особенность позволяет удачно применять модель при сооружении тёплых полов в любых помещениях, от жилых комнат, до ванной и туалета.
Кроме того, при наличии тёплых полов с саморегулируемым кабелем, можно переставлять мебель в квартире, так как он обладает способностью регулировать уровень нагрева, в отличие от резистивного. То есть, допустимо уменьшение обогрева под тяжёлой мебелью. У резистивного провода изменить теплоподачу нельзя, тем самым может произойти перегрев поверхности, что приведёт к выходу из стоя системы.
Теплый пол из саморегулирующегося кабеля. Есть ли смысл?
Смотрите это видео на YouTube
Стоит отметить и простоту сооружения саморегулирующего пола, так как данный электрический шнур возможно разрезать в любом месте, и собственноручно заделать конец. При этом, все соединения, при произведённом грамотно монтаже, способны прослужить не один год.
Естественно как и любой электропол, саморегулирующий, нужно подключать к питанию соблюдая все стандартные способы защиты. То есть, система должна иметь автоматический выключатель и УЗО, утечка тока в котором не больше 30мА. Кабель самрег должен обладать экраном и мощностью 30 — 40 Вт. При этом, укладочный шаг нагревательного элемента 15 — 20 см.
Раньше применение этой функции было не возможно, из-за небольшого размера плёнки. Сегодня в Корее производится инфракрасная плёнка с 30% способностью к саморегулированию.
