Удаление воздуха из систем в многоквартирном доме
Чтобы в многоэтажном здании все батареи были горячими, в них должен постоянно перемещаться теплоноситель. В домах с централизованным теплоснабжением в качестве носителя тепловой энергии выступает вода.
Теплотрасса состоит из двух ниток – подающей и обратки. При этом в рабочем режиме перепад давления между ними равен минимум 2 кгс/см2. Нагретый теплоноситель с подачи поступает в обогревательный контур не из тепломагистрали, а после соединения с водой, идущей по обратке. Функция получения смешанной жидкости возлагается на водоструйный элеватор, представляющий собой тройник из стали или чугуна с соплом, находящимся внутри его.
Благодаря частичной рециркуляции воды обеспечивается наибольшая скорость ее перемещения в контуре и минимальная температурная разница между первым и последним радиатором в системе обогрева здания по ходу передвижения теплоносителя.
Дело в том, что наличие небольшого перепада не дает продавить пробку вниз по причине существенной разницы в плотности воздуха и рабочей среды. Для удаления из системы отопления воздуха нужно, чтобы выраженный в метрах гидравлический напор превысил высоту стояков от розлива.
Виды воздухоотводчиков
Клапаны для удаления воздушных пробок бывают автоматическими и ручными. Ко второму типу воздухоотводчиков относят краны Маевского. Их используют не только для вывода воздуха, но и для его запуска, чтобы слить теплоноситель из системы.
Кран Маевского
Это устройство изготавливают из латуни, имеет простую, но надёжную конструкцию. Основные детали крана Маевского – это корпус и винт. Все детали клапана максимально плотно расположены друг другу, благодаря чему теплоноситель не может выйти наружу. Открывают кран с помощью специального ключа, отвёртки или рукой.
Перед тем как убрать воздух из системы отопления, необходимо подготовить ёмкость для теплоносителя и инструменты. Пошаговая инструкция удаления воздушных пробок с помощью крана Маевского:
- Если система отопления работает с помощью циркуляционного насоса, то его следует выключить на время сброса воздуха.
- Ключом, отвёрткой или рукой поворачивается кран на 1 оборот против часовой стрелки. Сразу же будет слышно шипение выходящего из радиатора воздуха.
- Как только начал вытекать теплоноситель, значит, воздушная пробка удалена, кран Маевского обратно закрывают.

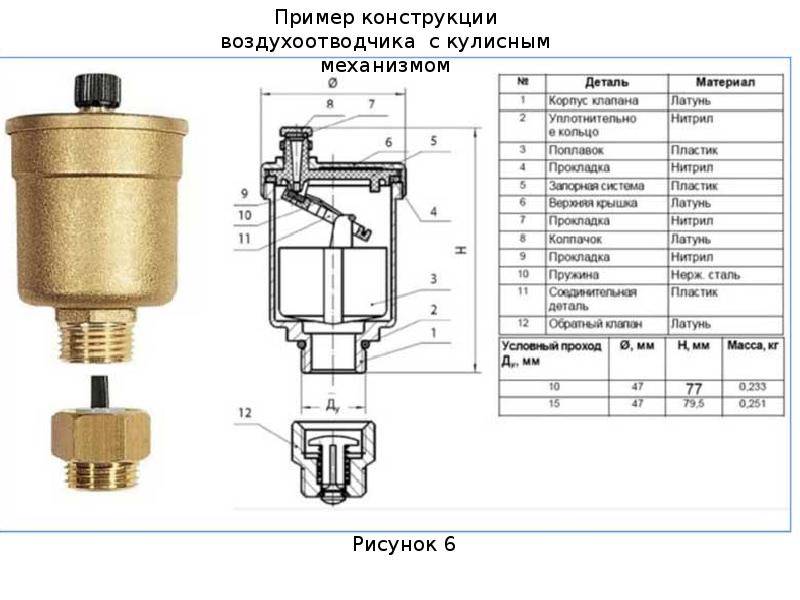

Автоматический воздухоотводчик
Автоматический воздухоотводчик VALTEC VT.502
Это устройство самостоятельно выводит воздух из системы отопления. Устанавливается либо вертикально или горизонтально. Состоит из латунного корпуса, поплавка, выпускного клапана и шарнирного рычага. Чтобы теплоноситель не мог протечь через него, воздухоотводчик оснащён защитным колпачком.
Обратите внимание! Автоматические устройства чувствительны к примесям, содержащимся в воде. Для длительной их эксплуатации в систему отопления дополнительно устанавливаются очистительные фильтры.. Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт

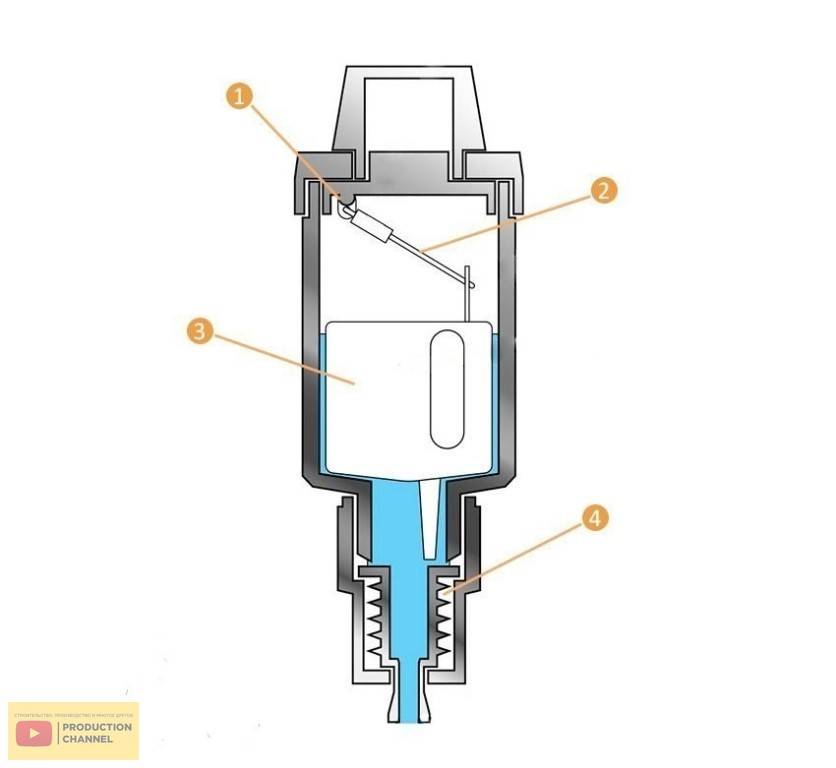

По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан
Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт. По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан.
Сепаратор воздуха
Это устройство состоит из металлического корпуса, воздухоотвода, сливного крана и трубки с сеткой. В отличие от обычных воздухоотводчиков, сепаратор сам отбирает воздух из воды. Проходя через сетку теплоноситель завихряется, благодаря чему и образуются пузырьки воздуха. В итоге они поднимаются наверх, и газы удаляются через воздухоотводчик. Помимо воздуха сепаратор отделяет песок, ржавчину и другие примеси. Удаляют шлам через сливной кран, расположенный снаружи на дне корпуса.
С принудительной циркуляцией
Для разводушивания системы с принудительной циркуляцией понадобятся два человека. Второй следит, чтобы давление не опускалось ниже 1 Бар (давление нагнетается опрессовочным насосом или через подпитку из водопровода).
Важно! Изначально теплоноситель должен быть холодным, Нагревание включается после заполнения всей тепломагистрали
- Открывается вся запорная арматура, исключая слив.
- Перекрываются все радиаторные краны, открытыми остаются только последние радиаторы в ответвлениях.
- После запуска подачи воды заполняются основные магистрали, котёл и расширительный бак. На этом этапе воздух выходит из воздухоотводчик в верхней точке контура и клапан группы безопасности (её рекомендуется установить для котлов с любым типом топлива).
- Далее открываются краны на первой от котла батарее, воздух выпускается через кран Маевского, затем клапаны закрываются.
- Заполняются поочерёдно все радиаторы.
- Из циркуляционного насоса стравливается воздух.
- После заполнения всего контура включается насос и активизируется теплогенератор. Прокачка контура занимает около 15 минут.
- После нагрева магистралей краны на радиаторах поочерёдно открываются, из каждого нужно ещё раз выпустить воздух.
В конце процедуры давление не должно превышать 2 Бар. Система тёплого пола заполняется в последнюю очередь.
Если ответвлений несколько, их заполняют поочерёдно, воздух выходит через клапаны коллектора. Заполненная ветка закрывается, прогрев начинается после заполнения всей системы.
Для упрощения процесса выдавливания воздуха из системы следует позаботиться о наличии:
- кранов Маевского на радиаторах, если тепломагистраль идёт ниже батарей;
- клапанов-автоматов, когда трубы проходят выше.
Это сложный процесс, требующий достаточно много времени. Однако спешить при проведении работы не стоит — поспешность, невнимательность могут привести к появлению блуждающей воздушной пробки. На устранение этой проблемы придётся потратить намного больше сил.
Применение крана Маевского
Выпускать воздух можно при помощи специальных съемных ручек. Они надеты на внутреннюю часть клапана, которая выполняется из металла. Если такая ручка отсутствует, она должна быть заменена насечкой для отвертки.
Кран Маевского – удобное приспособление
Как правильно удалить воздух из системы обогрева?
- Подставить под кран тару (объем – 500—1000 мл).
- Открутить кран. Дождаться выхода воздуха. Потом появится характерное шипение, свидетельствующее о вытекании воздуха, смешанном с водой.
- Дождаться выхода чистой воды.
- Закрыть кран.
Если нет рукоятки, то нужно будет использовать отвертку или ключ. Можно воспользоваться газовым или разводным ключом
Если кран закручен очень туго, действовать нужно осторожно. Иначе можно его сорвать, последствия чего могут быть катастрофическими
Инструкция такова:
- Обернуть поверхность радиатора. Используется тряпка или ветошь. Подставить тару для вытекания жидкости.
- Открутить кран, дождаться появления шипения.
- Дождаться вытекания воды.
- Слить воду (до 2000 мл).
- Закрутить кран.
- Выждать 10—12 минут.
- Открутить кран, убедиться в том, что воздух вышел полностью.
- Если этого не произошло, нужно повторить процедуру.
Заглушка на батарее
Если кран отсутствует, а вместо него стоит заглушка советского образца, действовать нужно так:
- Обмотать нужный участок плотной тканью. Можно использовать тряпки. Это позволит исключить риск появления большого напора.
- «Вооружиться» преобразователем (можно заменить растворителем).
- Аккуратно повернуть заглушку. Доставать полностью не нужно, иначе в квартире будет «наводнение».
- Дождаться выхода воздушных масс. Поток можно почувствовать, подставив к месту заглушки руку.
- Подождать, пока вытечет вода (3000—5000 мл).
- «Вооружиться» фум-лентой, обмотать заглушку. Нужное направление – против резьбы. Это обеспечивает необходимую герметичность.
- Как можно плотнее закрутить заглушку.
При индивидуальном отоплении можно воспользоваться расширительным бачком
Если дома находится индивидуальное отопление, избавляться от проблемы можно при помощи расширительного бачка. Они могут быть открытыми и закрытыми.
В первом случае речь может идти о снижении уровня теплоносителя или воды. Их следует добавить в систему. Желательно при этом использовать нижний вентиль. Радиатор может быть абсолютно любым. Если это невозможно, необходимо будет воспользоваться бачком.
После удаления воздушной пробки необходимо произвести запуск системы. Она должна хорошо поработать. Если пробка осталась, ее спуск осуществляется при помощи радиатора.
Если тип бачка – закрытый, то сначала надо проверить его работоспособность.
Методы удаления воздуха
Существуют системы отопления с принудительной и естественной циркуляцией теплоносителя. В первом случае жидкость течёт с помощью циркуляционного насоса, а во втором благодаря определённому наклону труб и давлению в них.
Системы с естественной циркуляцией
Для вывода воздуха из системы этого типа используется расширительный бачок. Он устанавливается в наивысшей её точке. Большая часть воздуха самостоятельно выводится через него при нагреве теплоносителя. Если же воздушные пробки всё равно остались, то многие специалисты рекомендуют увеличить количество жидкости в системе, открыв при этом воздухоотводчики. Тем самым теплоноситель сам вытеснит движением и давлением воздух из сети.
Системы с принудительной циркуляцией
В системах с циркуляционным насосом трубы и радиаторы расположены ровно и без уклона. Для вывода из них воздуха используются воздухоотводчики. Их всегда монтируют на перегибах и в наивысших её точках, так как именно там и происходит скопление газов.
Обратите внимание! Если с помощью воздухоотводчиков не удаётся выгнать воздух из системы, то необходимо слить весь теплоноситель и заново заполнить её.
Заливать теплоноситель в систему нужно медленно, так как из-за быстрого наполнения образуются пузырьки с воздухом. Одновременно с этим нужно удалять воздух из радиаторов и других элементов. Чем протяжённее система, тем дольше её заполняют теплоносителем. Если к сети отопления подключен тёплый пол, то установка воздухоотводчиков обязательна, так как часто трубы расположены на разной высоте. Также нужно постоянно следить за количеством теплоносителя в системе, чтобы исключить возможность попадания в неё воздуха.
Признаки завоздушивания
Завоздушивание приводит к неэффективной работе системы отопления, в результате чего расходуются излишние ресурсы на подогрев теплоносителя. Это приводит к неоправданным финансовым расходам и может существенно сказаться на семейном бюджете в течение холодного сезона. Сигналами, если завоздушена система отопления, являются следующие признаки:
- Отсутствие нагрева теплообменников. Завоздушивание в контуре отопления в виде пробки препятствует прохождению теплоносителя по трубам, в результате чего он не поступает на радиаторы или в трубопровод теплых полов. Если в подводящие трубы попадает воздух, батареи и полы остаются холодными при работающем на полную мощность котле.
- Неравномерный прогрев радиаторов. Если в радиаторах отопления находится воздух, одна из его частей будет иметь более низкую температуру, что легко определить прикосновением ладони к поверхности секций.
- Повышенный шум. Перемещение теплоносителя в трубопроводном контуре с воздушными пробками нередко сопровождается шумом, который вызывает движение микропузырьков.
- Вибрации. Повышенная концентрация воздуха в теплоносителе приводит к ускорению окислительных процессов из-за содержащегося в нем кислорода, сопровождаемых распадом металлов с образованием солей и углекислого газа. Периодические выбросы нерастворимых оксидов металлов и углекислого газа в теплоноситель способны вызвать вибрационные процессы в трубах.
Рис. 2 Завоздушенные радиаторы в тепловизоре
Как спустить воздух из радиатора отопления: 8 практических советов по борьбе с завоздушиванием системы
Эта статья о том, как удалить воздух в системе отопления и как не допустить ее повторного завоздушивания. В ней я расскажу о решениях для разных отопительных схем и разного уровня квалификации читателя, о причинах появления воздушных пробок и профилактике их образования.
Стравливание воздуха при запуске отопления.
Верхний розлив, уровень доступа — администратор
- Как выгнать воздушную пробку из системы отопления дома с верхним розливом?
Особенность этой системы — вынесенный на чердак дома розлив подачи при находящейся в подвале обратке. Каждый стояк отключается в двух точках — вверху и внизу; все стояки равноценны и на одном этаже имеют одинаковую температуру.
Схема отопления с верхним розливом.
При запуске контура воздух вытесняется из батареи отопления и далее из стояка в подающий розлив, а затем — в расположенный в его верхней точке закрытый расширительный бак. Открыв домовые задвижки, вы должны подняться на чердак и на некоторое время приоткрыть кран в верхней точке бачка. После того, как воздух будет вытеснен теплоносителем, циркуляция во всех стояках восстановится.
Справа вверху — закрытый расширительный бак с вентилем для сброса воздуха.
Если вы далеки от тайн вентилей и задвижек, просто подайте заявку в обслуживающую компанию. В доме верхнего розлива самостоятельно спустить воздух из батареи вы не сможете, а вот залить с чердака жильцов верхнего этажа — запросто.
Частный дом, уровень доступа — администратор
- Что делать в частном доме, если контур отопления или его часть на запускается?
Плохая новость — в том, что универсальных рецептов нет: контур отопления частного дома всегда проектируется индивидуально.
Хорошая — в том, что проектировщики руководствуются одинаковыми принципами:
При принудительной циркуляции автоматические воздухоотводчики в системе отопления монтируются вблизи циркуляционного насоса (обычно перед ним по ходу движения теплоносителя). Воздушник может стоять и в корпусе котла. Если в контуре воздух — возможно, клапан для воздуха просто забит мусором или окалиной;
Группа безопасности котла. В центре — автоматический воздушник.
На отдельные отопительные приборы клапан сброса воздуха ставится лишь в том случае, если они расположены выше розлива. Если розлив проходит под потолком или на чердаке — ищите воздушный клапан для отопления в его верхней части;
Радиатор находится ниже розлива. Воздух будет вытеснен вверх.
Каждая скоба (изгиб розлива в вертикальной плоскости) тоже всегда снабжается воздушником. Если их по какой-то причине нет, розлив можно попытаться перегнать на сброс одним из описанных выше способов.
Причиной отсутствия циркуляции часто становится не воздух, а полностью или частично закрытый дроссель на одном из отопительных приборов или участков контура.
На фото — дроссель на подводке радиатора. Если он прикрыт, батарея будет холодной.
Безопасность
- Чего нельзя делать, стравливая воздух?
Человеческая фантазия поистине безгранична, поэтому я приведу лишь повторяющиеся случаи из своей практики.
Разумеется, из репертуара жильцов квартир: у сантехников свои причуды.
- Нельзя полностью выкручивать стержень из воздушника. Под напором горячей воды его невозможно завернуть обратно;
- Не стоит пытаться вывернуть сам корпус крана. Даже на половину оборота. Если резьба сорвана, затопление квартиры станет неизбежным;
Выкручивать воздушник безопасно лишь при сброшенном стояке.
Еще худшей идеей будет частично вывернуть для стравливания воздуха любую из радиаторных пробок. Прецеденты были. В последнем известном мне случае были затоплены кипятком 6 этажей.
Очень, очень неразумно.
Профилактика
- Можно ли своими руками доработать систему отопления так, чтобы не сталкиваться с проблемой завоздушивания?
Если вы живете на верхнем этаже или в частном доме — можно.
Рецепт предельно прост:
В автономном контуре подключите отопительные приборы по схеме «снизу вниз». Даже если внутри радиатора скопится воздух, он никак не повлияет на циркуляцию воды через нижний коллектор. При этом батарея будет горячей по всему объему благодаря собственной теплопроводности;
При такой схеме подключение даже завоздушенная батарея будет горячей.
В верхней точке стояка или всего контура смонтируйте автоматические воздушники. Они крайне редко требуют обслуживания и стравливают воздушные пробки без вашего участия.
Автоматический воздухоотводчик вполне может заменить кран Маевского на любой батарее.
Заключение
Как видите, все проблемы завоздушивания отопления вполне решаемы. Узнать больше о возможных решениях вы сможете из видео в этой статье. Жду ваших дополнений и комментариев. Успехов, камрады!
Как бороться с воздушными пробками
Выше мы разобрали основные причины, почему воздушит систему отопления при централизованной или автономной подаче теплоносителя. Теперь рассмотрим, как избежать возникновения воздушных пробок и как бороться с последствиями этой проблемы.
Как спустить воздух в многоэтажном доме
Ключом или отверткой откручивают клапан до тех пор, пока не послышится характерное шипениеИсточник build.ru
В современных системах отопления на радиаторы устанавливают краны (клапаны) Маевского, которые позволяют стравить воздух с батареи. Если такая запорная арматура есть в вашем доме или квартире, то воспользуйтесь данным устройством. Для этого подставьте под край радиатора в зоне крана миску или глубокую тарелку, после чего начинайте откручивать клапан до тех пор, пока не услышите характерное шипение. Теперь остается только ждать. Когда потечет вода, не спешите завинчивать кран обратно, но спустите хотя бы полведра воды, чтобы убедиться в отсутствии газа в жидкости. Такую операцию проделайте со всеми батареями, где неравномерно нагреваются секции.
При завоздушивании водяной системы отопления в многоэтажном доме клапан Маевского может выручить далеко не всегда – здесь нужны более радикальные меры. В старых домах хрущевской и даже брежневской постройки сантехники иногда на верхнем этаже в основной лежак подачи теплоносителя вертикально врезали полдюймовую трубу с краном для спуска воздуха. Если такая труба есть в вашем подъезде, то ликвидировать пробку не составит никакого труда – только подставляй ведра и сливай воду в унитаз ближайшей квартиры до тех пор, пока кран не перестанет «чихать». Это будет указывать на то, что газ из теплоносителя ликвидирован.
Таким краном на верхнем этаже можно спустить воздух во всем стояке многоэтажного домаИсточник yandex.ru
Но как быть тем, жителям городских квартир, где нет такого приспособления, которое позволяет стравить воздух из подъезда? Да, конечно, положение может спасти шаровый кран, который вместо заглушки устанавливают на радиаторе в самой верхней квартире. Сливая воду при помощи такой запорной арматуры до тех пор, пока кран не перестанет «чихать», вы сможете развоздушить часть системы. Конечно, это не совсем удобно для жильцов той квартиры, ведь придется спустить от пяти до двадцати ведер (зависит от количества этажей в доме), но, это единственный оптимальный выход из создавшейся ситуации.
Удаление воздуха в системе отопления таким путем не означает, что будут горячими все радиаторы в квартире или во всем подъезде – это касается только того стояка, куда подключена батарея с запорной арматурой. То есть, комнаты в квартире многоэтажного здания обогреваются от разных стояков, что вы сами можете увидеть, посмотрев, в какую сторону отходят трубы контура. Например, радиатор, установленный под окном балконного блока, как правило, подключен вместе с отопительным прибором соседа, находящегося за стенкой и не имеет ничего общего с обогревателями из других комнат.
Придется открутить гайку, которая соединяет трубу горячего водоснабжения с полотенцесушителемИсточник stroy-podskazka.ru
Теперь рассмотрим проблему завоздушивания системы в стояке, где установлен полотенцесушитель. Это вообще отдельная труба, к которой не подключаются квартирные радиаторы, если, конечно, кто-то не сделал этого самостоятельно. Когда сушилки по всему стояку горячие, но ваша при этом холодная, то проблема именно в вашем отопительном приборе, но если холодный весь стояк, значит, нужно спускать воду в ванной на самом верхнем этаже здания. Если при монтаже сантехники предусмотрели кран для стравливания воздуха, то можно его попросту открыть, и действовать так, как это описано выше по тексту. Но когда такая запорная арматура отсутствует, то можно открутить сушилку с одной стороны от трубы отопления (только не полностью) и собирать стекающую воду в ведро, пока не ликвидируете пробку.
Если все сушилки на стояке подключены на напрямую, а через байпас (врезаны сбоку в трубу отопления), но ваш полотенцесушитель холодный, а труба горячая, значит, именно в вашем обогревательном приборе скопились газы. Это говорит о том, что, ликвидировать воздушную пробку можно только из вашей ванной комнаты. Но старые сушилки, сделанные из стальных труб, просто вварены в стояк без какой-либо запорной арматуры, и спустить воздух здесь невозможно. В таком случае, вам придется какое-то время выжидать, пока теплоноситель не ликвидирует воздушную пробку собственным напором.
Для справки: в многоэтажных домах с централизованным отоплением номинальное давление теплоносителя (в зависимости от высоты здания) бывает от 4 до 12 бар, а при опрессовке во время запуска системы осенью, может достигать 14 бар.
Как спустить воздух самостоятельно
Эту операцию можно осуществить разными способами — в зависимости от того, принудительной или естественной является циркуляция.
Выпустить воздух из батареи отопления можно следующими способами:
- Из системы с естественной циркуляцией воды воздух удаляется через расширительный бак, установленный в верхней точке трубопровода.
- Для принудительной циркуляции спуск воздуха осуществляется через специально предусмотренный для этого воздухосборник, установленный в самой верхней точке. В таком случае подающий трубопровод прокладывают с подъемом по направлению подачи теплоносителя. Воздушные массы, поднимающиеся по стояку, удаляются через воздушные краны, установленные также в верхних точках магистрали.
- Во всех случаях обратный трубопровод прокладывается с понижением уровня в направлении слива.
Если стандартные способы удаления пробки не действуют, то увеличив давление в отопительной системе до значения, близкого к максимальному, ее можно выдавить через воздухоотводчики. Если это действие не приведет к освобождению системы, рекомендуется стравливать пробку через ближайшее разъемное соединение.
Воздухоотводчики
Они представлены двумя типами: ручными (чаще всего, кран Маевского) и автоматическими.
Ручные
Кран Маевского получил свое наименование по имени изобретателя. Устанавливается на торце радиатора отопления. С его помощью можно самостоятельно в любое время сбросить лишний воздух.
Цены на кран Маевского
кран маевского
Автоматические
Эти воздухоотводчики предназначены для автоматического сброса воздушных пробок. Это происходит по физико-техническим причинам: воздух под действием давления в трубопроводе через клапан воздухоотводчика выходит наружу.
Данный прибор требует регулярного очищения от микрочастиц ржавчины и постороннего сора, находящихся в любом теплоносителе.
Как стравить воздух из чугунной батареи с заглушкой
На чугунных батареях довольно часто устанавливается простая заглушка, закрученная на паклю, покрытую краской. Убрать ее, чтобы получить доступ к воде, довольно затруднительно, но возможно.
Для этого понадобятся следующие материалы, инструменты и емкости:
- тазик или ведро;
- большое количество тряпок;
- разводной ключ;
- растворитель для краски.
Перед началом работы желательно перекрыть стояк с целью безопасности, иначе при достаточно резком открытии можно полностью выкрутить заглушку, и воду из батареи тогда будет очень трудно остановить.
Действия по снятию пробки проводятся в следующем порядке:
- На пол под заглушку поставить емкость и постелить тряпки на случай утечки теплоносителя.
- Растворитель нанести на место, где установлена заглушка, выдержать 15 минут.
- После этого аккуратно разводным ключом откручивать по резьбе, пока заглушка не начнет поддаваться. Когда паровоздушная фракция станет стравливаться, будет слышен характерный звук. Признаком того, что воздух ушел, будет отсутствие звука.
- Далее обязательно на заглушку наматывается слой «фумки», и она ставится на место.
- При желании можно закрасить место стыка заглушки с батареей краской.
Удаление воздуха из радиатора в частном доме
Если есть необходимость выгнать пробки в частном доме, где имеется более одного отапливаемого этажа, развоздушивание радиаторов нужно начинать с самого нижнего уровня и заканчивать верхним.
Для повышения эффективности теплоснабжения дома и увеличения срока службы системы устанавливаются автоматические воздухоотводчики, позволяющие своевременно выпустить воздух из радиатора отопления.
Конструктивные особенности
Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.
При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.
В теплых полах устанавливают длинные трубопроводы с большим количеством изгибов
Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.
Автоматизированная система регулировки
