Теплый пол в бане от печки: плюсы и минусы системы, инструкция по монтажу

Технические характеристики

Согласно физическим свойствам, тёплые воздушные массы поднимаются вверх, и даже в парной, где жарко, полы бывают холодные. Но такой диссонанс между теплом сверху и холодом снизу, делает банные процедуры некомфортными.

Современные технологии позволяют улучшить микроклимат в бане путём установки полов с подогревом разных типов под напольное покрытие:

кабельные — представляют собой греющий кабель, уложенный под финишное покрытие, работающего от электрического тока;

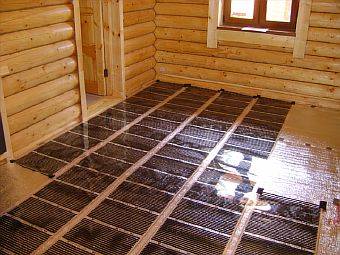

инфракрасные — плёнка с инфракрасными пластинами внутри, которые нагреваются при подаче энергии, самое простое сооружение в плане самостоятельного монтажа;

водяные — трубопровод размещённый под полом в бане, теплоносителем выступает нагретая вода.

Однако банное помещение имеет повышенную влажность, поэтому многие владельцы построек не рискуют самостоятельно устанавливать электрические тёплые полы.

В связи с этим, более популярным считается водяной тёплый пол. Ведь баня оборудована печью, и сделать обогрев теплоносителя возможно от неё, поэтому данная комбинация является ещё и экономически выгодной.

Разновидности покрытий

Установка такой системы утепления требует времени и много денег. Поэтому, прежде чем приступить к работе, нужно ознакомиться с особенностями устройства конструкции, её разновидностями, описанием процесса установки. Это поможет сократить время, необходимое для монтажа, и уменьшит финансовые расходы.

Существуют две разновидности утепляющего пола — на водяном обогреве и электрические. У каждой имеются свои плюсы и минусы, о которых нельзя забывать при установке системы в помещениях с разными условиями эксплуатации.

Читать подробнее: о видах теплого пола.

Не все банные помещения имеют одинаковую влажность. Особенно высока она в парилке и моечной. Тёплый пол в парилке не нужен. Нужно хорошо подумать, какой тип утеплителя применить в моечной: повышенная влажность в сочетании с высоким электрическим напряжением — очень опасная комбинация. Раздевалка же и комната отдыха таких проблем, как тёплый пол в парной, не создадут. Достаточно выбрать нагревательный элемент, лучше всего подходящий к устанавливаемому покрытию.

Разнообразие материалов поможет выбрать наиболее подходящий вам в зависимости от цены и качества

Эксплуатация утепляющего пола с водяным обогревом стоит дешевле. Он абсолютно безопасен в моечной и не требует дополнительной защиты от электрического напряжения. Но для эффективной его эксплуатации требуется постоянно топить печь, если баня не подключена к центральному отоплению.

Электрический теплый пол в бане:

Установка пола с подогревом от печи

В роли котла для подогрева теплоносителя в бане может выступить печь. Минусом данной системы подогрева станет медленный прогрев самого помещения, потому что много тепла пойдет на обогрев напольного покрытия. Для подогрева от банной печи над топкой устанавливают устройство теплообменника. Для обустройства также нужны трубы, наличие циркуляционного насоса, при условии нахождения печи выше уровня пола.

Параметры теплообменного устройства, вмонтированного в печь, бывают недостаточными и требуют установки рядом с ним аккумуляторного бака.

Особенности работ по укладке

Для водяного контура необходима подробная инструкция, касающаяся выбора материала труб, проведения расчетов, определения оптимальной схемы и так далее. Для этого нужна отдельная статья. Учитывая, что более доступными являются технологии «электрических» полов, целесообразнее изложить общее руководство по обустройству искусственного подогрева с помощью соответствующих изделий.

1. Стяжка. Независимо от основы, ее необходимо делать в бане, чтобы предохранить систему теплого пола от разрушения. А вот какую – сухую или мокрую – решается на месте.

3. Слой теплоизоляции. Минвата в бане применяется лишь в том случае, если предполагается делать настил пола по лагам. При ведении монтажа под плитку данный материал не подходит. Оптимальный вариант для пола – Пеноплекс.

В бане для утепления особенно хорошо, учитывая ее специфику, использовать изделия с фольгированием. Оно предотвращает проникновение тепловых лучей в стяжку, направляя их вверх, к покрытию пола. Если руководствоваться соображениями снижения энергопотребления – наиболее правильное решение.

4. Укладка направляющих (для кабеля). В продаже встречается несколько вариантов, поэтому для любой бани выбор есть. Маты или пленка размещаются поверх Пеноплекса, согласно составленной схеме.

5. Монтаж элементов теплого пола. По этому пункту следует руководствоваться инструкцией производителя.

6. Пароизоляция. Считается, что нужна только в случае, если чистовой пол в помещении бани из древесины. Однако лучше данный слой использовать всегда, в том числе, и под плитку. Он предотвратит впитывание конденсата отвердевшим раствором.

7. Вторая стяжка. Не всегда, только при покрытии пола плиткой.

Ее толщина – не более 15 мм. Слой цемента плохо проводит тепло, поэтому для того, чтобы нагреть в бане пол, придется существенно увеличивать мощность системы. А это – повышенные расходы на эл/энергию.

Что еще учесть:

• Для чистовых полов из древесины нужен точный расчет мощности. Все материалы на ее основе (доска, ламинат, плиты ОСВ и тому подобное) при чрезмерном нагреве быстро ссыхаются. Следовательно, в бане придется часто делать ремонт настила.
• Повысить температуру полов можно и по-другому. Тем более если баня небольшая или заниматься капитальной реконструкцией нецелесообразно. Кроме парилки и душевой в остальных помещениях на потолках устанавливаются пленки-ИК. Эффект будет тот же самый.

Дата: 17 мая 2016

Способы укладки и монтаж водяного пола

Установить теплый пол в бане можно несколькими способами. Рассмотрим 3 основные виды.

Бетонная стяжка

Это достаточно рациональный вариант для укладки водяной системы. При заливке цементного раствора можно получить качественный обогрев бани, без дополнительных затрат на строительные материалы и дополнительное оборудование. Но при использовании бетонной стяжки, все работы нужно проводить строго по инструкции, иначе при неправильно выполненной работе придется проводить ее демонтаж, что очень затруднительно. А так же при этом выборе нужно быть готовым к тому, что баню можно будет вводить в эксплуатацию только после полного высыхания бетонной стяжки.

Плиты из полистирола

Это достаточно качественный материал для совокупности водяных полов с конструкцией бани. Он состоит из отражающего фольгированного слоя, который считается хорошим теплоизолятором. А так же плиты из полистирола имеют фиксационное углубление, что так удобно при проектировании контуров обогревающей системы. Но при его выборе нужно учесть, что несмотря на высокую цену, для монтажных работ также потребуется залить бетонную стяжку.

Деревянное покрытие

В этом случае, хоть и проблематично, но все — же возможно установить водяную конструкцию в бане. Для этого потребуется составить схему сауны или бани при помощи специалиста. Самостоятельно такие работы проводить не рекомендуется. Дело в том, что при этом выборе водяная конструкция будет находиться в отверстиях лаги, поэтому сможет подвергаться негативному взаимодействию с окружающей средой.

Рассмотрев способы укладки теплых полов в бане, можно сделать вывод, что наиболее оптимальным решением будет уложить обогревающую систему в слои бетонной стяжки.

Устройство водяного пола от банной печи

Первоначально, водяной тёплый пол не предназначался для установки в банном помещении. Поэтому, при укладке такого «пирога» в бане, требуется укомплектовать его дополнительными элементами.

Устройство водяного тёплого пола от банной печи  включает в себя несколько узлов:

Контур тёплого пола — это главный рабочий элемент, который уложен равномерно по всему полу помещения с определённым шагом, залитый стяжкой из бетонно-цементной смеси. Следует правильно выбирать модель труб, в данной ситуации не каждая подойдёт. Лучше  всего использовать — медные, металлопластиковые или гофры из нержавеющей стали. Однако многие отдают предпочтение сшитым полиэтиленовым трубам с повышенной термостойкостью, со сроком службы не менее 30 лет, или полипропиленовым, с гарантийным сроком не меньше 50 лет.

Смесительный узел — важная часть система, так как печка не способна подогревать теплоноситель до нужного уровня. Она нагревает воду практически до стадии закипания, в таком состояние её нельзя поставлять в контур. Поэтому, необходим смесительный узел, в нём кипяток будет смешиваться с отработанным теплоносителем до требуемых 40 градусов, и в таком виде направляться в трубопровод. С помощью него осуществляется регулирование, настройка и автоматическое поддержание температурного уровня тёплого пола в нужном режиме.

Теплообменник — ёмкость, змеевик или регистр, расположенный над топкой, там нагревается жидкость от печи. При использовании антифриза — как теплоносителя, потребуется оборудовать отдельный теплообменник, тогда антифриз не сможет попасть в воду для мытья.

Циркуляционный насос — необходим, чтобы равномерно распределялся и двигался теплоноситель по трубопроводу. Без него тёплый водяной пол не может функционировать, так как он обеспечивает контур дополнительным давлением для циркуляции жидкости. Подбирая мощность насоса самостоятельно, нужно учитывать площадь отапливаемого помещения, чем она больше, тем выше должна быть его производительность.

Чтобы снизить нагрузку на насос, рекомендовано разделить трубопровод на несколько частей равной длины.

Дренаж — необходим для удаления лишней жидкости из парной и помывочной комнаты банного помещения. Обустроить его своими руками можно с учётом следующих двух моментов: соорудив отвод для воды — отверстие для слива, через него вода будет стекать в трубу и выводится в канализационную яму; залив стяжку с уклоном по направлению сливного отверстия — тогда вся вода будет стекать в сторону уклона.

В чем преимущества теплых полов и так ли они нужны в бане?

Вопрос о том, необходима ли такая система обогрева помещению, где и без того температура будет высокая, кажется лишним. Прежде чем интересоваться, как правильно сделать теплый пол в бане, необходимо понять, какие преимущества он дает:

1. Продляет срок эксплуатации. Так как парилка – место повышенной влажности, риск того, что деревянные поверхности под её воздействием начнут прогнивать или заработают грибок, велик. Сухой и жаркий поток воздуха от пола решает проблему сырости, осуществляя регулярную просушку помещения.
2. Отсутствие сквозняков. Как и любое строение, баня может продуваться ветром. Для того, чтобы воздух не гулял по помещению и не провоцировал простуду у посетителей парилки, особенно полезным будет инфракрасный теплый пол в бане.
3. Дополнительный комфорт. Ступать ногами на плитку или дерево приятной человеческому телу температуры – это то, чего часто не хватает в банях. Особенно, когда речь идет о вынесенных за стены дома отдельных строениях.
4. Поддержание бани в хорошем состоянии.

Все вышеперечисленное обязательно должно быть принято во внимание, однако, необходимо указать и на особенности такой системы обогрева:

1. Стоимость. Даже самые бюджетные решения потребуют значительных затрат.
2. Особенности монтажа. Каждый вид полов с обогревом имеет свои, характерные требования и моменты. Если проигнорировать их, то существует риск недееспособности всей системы.
3. Ремонт. Замена или починка любого отрезка системы сопряжена со сложностями. Так, в подавляющем большинстве случаев, необходимость ремонта означает обязательное снятие верхнего напольного покрытия и стяжки.

Не пропустите: Подогрев обратки Кроме того, некоторые типы могут потребовать проведения коммуникаций, а также значительно повысят стоимость коммунальных услуг.

Подготовительные работы

В бане трубы лучше укладывать в рейки, чтобы дерево хорошо просыхало и не гнило, а также быстрее прогревалось Сделать теплый водяной пол в бане от печи своими руками непросто. Если собственно монтаж системы может выполнить опытный домашний мастер, то рассчитать ее работу, особенно если предусмотрено несколько контуров обогрева, должен специалист.

Выбор конструкции пола

Теплый пол от печи можно обустроить разными методами.

Традиционный – укладка в бетонную стяжку. Трубы размещают на основании, заливают бетоном. Сверху настилают керамическую плитку, так как она хорошо проводит тепло. Особенность монтажа в парной и душевой – наклон поверхности для отвода воды.

Под деревянный настил – трубы укладывают на бетон, закрывают защитными материалами, сверху обустраивают деревянный пол. По способу прокладки отопительных контуров различают 3 вида монтажа:

• Реечная система – трубы размещают вокруг реек. Последние и направляют их, и удерживают на одном месте.
• Полистирольная – на бетонное основание выкладывают полистирольные подложки с выемками для труб. В них укладывают отопительный контур.
• Модульная – роль подложки выполняют маты со специальным креплением.

Все виды таких конструкций имеют общий недостаток – низкую стойкость к влаге. Полы нужно хорошо гидроизолировать.

Нюансы

Чтобы меньше тепла уходило через пол, рекомендуется проложить слой пеноплекса под контуром Обустройство отопления в парной, сауне, душевой имеет особенности:

• Пол кладут под наклоном. В самой нижней точке закладывают трубу, по которой вода выводится в канализацию.
• Основание нужно выравнивать, так как отопительный контур чувствителен к неровностям.
• Гидроизоляция двойная: поверхность заливают битумом и укладывают сверху внахлест листы рубероида. После застывания битума операцию повторяют.
• Для теплоизоляции используют жесткий материал, но рекомендуется продублировать его армирующей сеткой.

Уложить теплый пол можно на грунт. Для этого потребуется сделать песчано-щебневую подушку, а в качестве теплоизолятора использовать керамзит.

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

Иллюстрация	Описание
Контур для теплого пола	В качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узел	Печь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
Теплообменник	Это емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насос	Чтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе. От площади помещения зависит мощность прибора.
Система водоотведения	При изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.

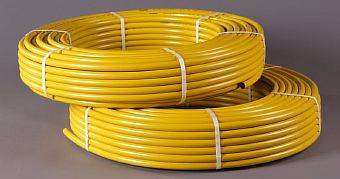

контур для теплого пола
Смесительный узел

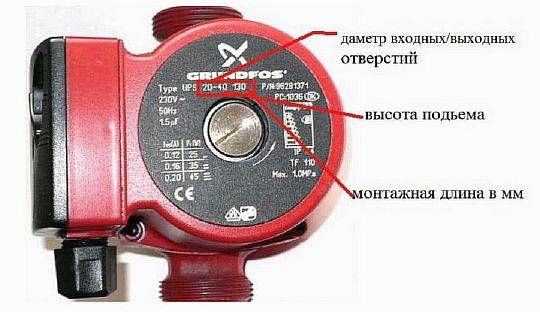

Циркуляционный насос

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

Таблица. Пошаговая инструкция монтажа теплого пола

Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм

Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление

Запускать систему следует после полного высыхания стяжки.

Тёплый пол в бане от печки

Если на вашей даче или в загородном доме частые перебои с электричеством и отсутствует магистральный водопровод, но есть печь, тогда целесообразнее сделать тёплый пол в бане с подогревом от печки по следующей схеме:

1. Подготовка основания. Для этого вынимается грунт из-под моечного помещения и хорошо утрамбовывается поверхность. Далее необходимо через стену фундамента проложить канализационную трубу с небольшим уклоном в сторону водосборника. Затем делается 15-сантиметровая песчано-щебневая прослойка, утрамбовывается и засыпается керамзитом (утепляющий слой – не меньше 15–20 см).

2. Монтаж трубопровода:

• обустройство гидроизоляции из двух перпендикулярно направленных слоёв рубероида, проклеенных на стыках мастикой или специальным скотчем;
• поверх гидроизоляционного слоя настилается любой теплоизолятор;
• для защиты теплоизоляционного материала сверху компонуется армирующая сетка, на которую укладываются фольгированный материал (отражающий слой) и трубы (желательно уложить улиткой или змейкой для равномерного прогревания).

4. Заливка стяжки. Для этого можно использовать песчано-цементный раствор или готовые строительные смеси с добавлением пластификатора (можно применить жидкое мыло).

5. Укладка напольного финишного покрытия (производится только после полного застывания стяжки).

6. Установка коллекторов и подключение термостатов.

Настилаем водяной пол своими руками

Водяной тёплый пол считается одним из наиболее удобных и выгодных для установки в бане. Система представляет из себя замкнутый трубопровод, по которому благодаря насосу циркулирует жидкость — это может быть как обычная вода, так этиленгликоль или антифриз (либо его водный раствор). Источником тепла для нагрева воды в трубах выступает котёл, сами трубы могут быть пластиковыми или медными. Также вам понадобятся насос и арматура.

Водяной пол — пожалуй, самый популярный вид подогрева для бани

Преимущества водяного обогрева:

• возможность обогреть большую площадь при умеренных энергозатратах;
• система мало подвержена механическим повреждениям и деформации из-за того, что целиком находится под поверхностью пола;
• равномерное распределение тепла по всей площади;
• не требует вложения больших денежных средств.

Недостатки водяного обогрева:

• требует значительных усилий, наличия аналитического склада ума от мастера;
• из-за того, что основа системы водяного тёплого пола — насос, который должен обеспечивать циркуляцию тёплой воды в круглосуточном режиме, возможен довольно значительный расход энергоресурсов;
• регулировать температурный режим может быть довольно сложно (многое зависит от источника тепла);
• если в системе появляется течь, обнаружить место её возникновения крайне сложно.

Инструкция по установке

Устройте теплоизоляцию поверхности пола, используя для этого матовый материал (минеральную вату или полистирол). Основная задача — обеспечить хороший уровень защиты от потери тепла. Таким же материалом утепляются и стены бани. Чтобы увеличить КПД системы, желательно постелить поверх теплоизоляционного слоя зеркальную плёнку (плёнка должна смотреть блестящей стороной вверх).

Поверх изоляции необходимо настелить арматурную сетку, к которой трубы будут крепиться с помощью пластиковых хомутов или клипс. Однако ни арматура, ни дополнительные пластиковые крепления не понадобятся в том случае, если вы подобрали для теплоизоляции полистирольные плиты со специальными планками для гибких труб, с помощью которых сразу можно закрепить ваш трубопровод.

Очень важно сразу же определить те участки пола, на которых будет располагаться мебель

Под мебелью не должно быть труб! Особое внимание уделите зонам возле наружных стен и дверного проёма — советуем сократить шаг укладки, чтобы помещение лучше прогревалось. Основные типы укладки труб, которые применяются не только для бани, но и для любых других помещений:

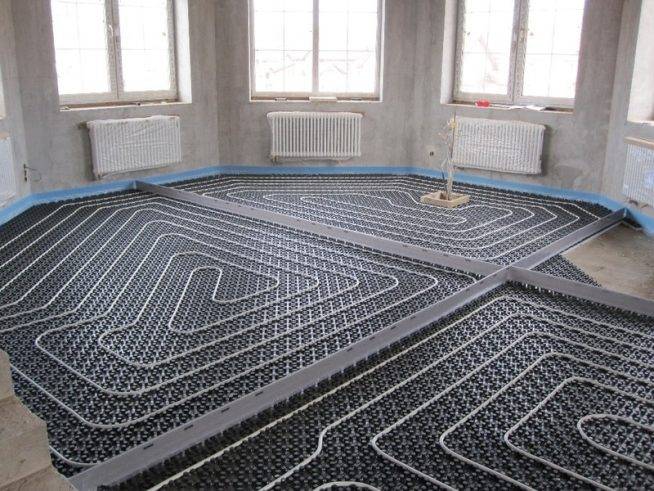

• змейкой — система простая и надёжная, но не обеспечивающая равномерный обогрев пола;
• улиткой — сможет обеспечить равномерный прогрев поверхности, но более сложна в монтаже.

Уложить трубы «змейкой» проще и быстрее, чем «улиткой»

Совсем необязательно располагать центр «змейки» или «улитки» в центре бани. Шаг укладки вы можете выбрать самостоятельно, однако не следует располагать трубы слишком далеко друг от друга — при расстоянии между ними в 40 см и более обеспечить эффективный обогрев в помещении будет довольно сложно. Но укладывать трубы слишком близко тоже не стоит: жидкость в слишком длинном трубопроводе быстро остывает.

Важный элемент системы водяного обогрева пола — коллекторный шкаф, к которому подведены концы трубопровода и в котором располагаются запорные вентили и регулировочные приспособления. Перед выравниванием пола и фиксацией стяжкой следует провести опрессовку системы, чтобы исключить возможность протечки.

Основные элементы сложной системы водяного обогрева пола, помимо труб, — котёл и коллектор

Осуществив проверку работоспособности системы, необходимо залить поверхность цементно-песчаной или сухой стяжкой, после застывания которой (около 28 дней) можно укладывать напольное покрытие.

Перед строительством

Дадим несколько простых советов, которые помогут своими руками соорудить подобную систему у себя дома. Такая система вполне оправдывает себя, если печь топится дровами.

Выбор конструкции пола

Специалисты признают бетонную стяжку оптимальным материалом для пола в бане. Преимущества следующие:

• цемент обладает высокой влагостойкостью;
• простота устройства;
• дешевые материалы.

• поломка может быть устранена только после полного демонтажа;
• иначе локализовать место аварии невозможно.

Утепление

Для предотвращения потерь тепла, конструкция теплого пола должна быть самым тщательным образом утеплена. Для этого применяют полистирольные плиты. Специальные внутренние желоба позволят произвести укладку максимально удобно, а металлизированное покрытие будет отражать тепло обратно в помещение.

Другие нюансы

• Неровности и перекосы пола не будут иметь значения, если сделать черновую стяжку.
• Конденсат не будет скапливаться, если проложить слой гидроизоляции.
• Вся энергия будет направлена в помещение и теплопотери максимально исключены, благодаря слою теплоизоляции.
• Теплоизоляцию защитит сетка для армирования.
• Тепловая энергия не будет потеряна за счет металлизированной подложки.
• Система расположения «улитка» обеспечит оптимальный прогрев отопительного контура.
• Уклон к водостоку необходимо предусмотреть, устраивая чистовую стяжку. Контроль уклона производить с использованием строительного уровня.
• Декоративное покрытие придаст полу завершенный вид. Использоваться может любой материал, которому не противопоказана система теплого пола.

Последовательность монтажа кабельного электрического пола

При укладке данной разновидности пола используют специальный кабель с большим удельным сопротивлением. Соответственно, происходит не простая передача электроэнергии к потребителю, а преобразование её в тепло.

Последовательность установки тёплого кабельного пола в бане своими руками:

1. Если укладка нового пола происходит в старом помещении, то первым шагом будет демонтаж старого напольного покрытия. Отслужившую поверхность снимают вплоть до бетонного перекрытия, после чего следует приступить к его восстановлению: заделать бетоном все трещины и сколы, выровнять поверхность слоем раствора, или, если правильно – сделать стяжку.
2. После высыхания стяжки необходимо подготовить место, в котором впоследствии будет закреплен температурный датчик, например, в мойке. Перед укладкой нагревательного элемента, следует произвести монтаж экранирующей сетки, которую можно закрепить несколькими скобами для большей надёжности.
3. Далее производится установка монтажной ленты, которую крепят к бетонной поверхности с помощью дюбелей. Перед этим должна быть выбрана схема расположения кабеля. Непосредственно на монтажную ленту накладывается и закрепляется кабель нагрева. Закрепляют его не менее чем через каждые 3 см, со строгим соблюдением следующих правил:

Следить за тем, чтобы кабель не пересекался, а его витки не соприкасались. Соприкосновение кабеля может привести к короткому замыканию. После укладки кабеля, следует проверить его сопротивление на муфте. Если наблюдается отклонение параметра на 10-15%, то проблему следует решать немедленно, так как система исправно работать не будет.

Пример кабеля для тёплого электрического пола

Оставить свободное пространство, не менее 5 см, от стены до нагревательного элемента

Это очень важно, так как данный параметр относится к пожарной безопасности. При соприкосновении кабеля с деревянными поверхностями, может появиться открытое пламя, что приведёт к пожару.
Подключаем систему к источнику питания

Перед этим действием, необходимо определиться с местом размещения датчика температуры. Его следует поместить в гофрированную трубу и установить рядом с местом подключения – это поможет сэкономить на проводах.

Основным элементом в схеме подключения тёплого пола является регулятор температуры. Он должен быть размещён на расстоянии 70-80 см от пола. Меньше 30 см от уровня пола его размещать нельзя. Терморегулятор – это место соединения, поэтому к нему должны подходить такие провода: нагревательный кабель пола, питающий кабель сети и датчик температуры. Провода от шины заземления можно просто соединить между собой с помощью клемм.

Правильная укладка кабеля для тёплого пола

Последним шагом является заливка стяжки и монтаж полового покрытия. Это может быть половая доска, линолеум, ковролин или другой материал. Но следует помнить, что между заливкой бетонного пола и монтажом покрытия должно пройти не менее одного месяца. Чтобы тепло распространялось равномерно по помещению, следует полностью залить кабель нагрева, без пузырей и других полостей.

После того, как кабель будет полностью залит, следует проверить его сопротивления, так как в процессе бетонирования он может быть повреждён. Огромный минус электрического тёплого пола – это необходимость его полного демонтажа в случае какой-либо поломки.

Подготовительные работы

При строительстве фундамента необходимо продумать дренажную систему. Выводят трубу для слива. Устанавливают трап; это узел, через которой вся вода в помещении будет подаваться в резервуар для сточных вод.

Трап защищают решёткой. Строят фундамент. Выполняют подготовительные работы для монтажа напольной системы обогрева.

1. Пол для бани должен быть хорошо утеплён, поэтому на фундаменте выполняют засыпку из керамзита или из щебня. Толщина засыпки 20 см. Все материалы хорошо утрамбовывают.
2. На поверхность укладывают гидроизоляционную мембрану. Листы располагают внахлёст 15 см. Мембрану заводят на стены.
3. На гидроизоляции формируют покрытие из утеплителя; минеральной ваты, базальтовых или полистирольных плит. Утеплитель закрывают гидроизоляцией.
4. Укладывают армированную сетку.
5. Формируют каркас для наклона пола. Производители предлагают конструкции из металлических реек. Они крепятся к окружности. Её диаметр должен совпадать с размером отверстия трапа. Окружность устанавливают на сливное отверстие. Рейки поднимают и укрепляют на нижней поверхности стены.
6. По созданному каркасу будет заливаться бетонный раствор.
7. Формируют черновую стяжку. Её толщина 10 см. После высыхания покрытие обрабатывают мастикой с антисептиком. Необходимо предохранить пол от влаги и от распространения плесени.

На черновую стяжку укладывают базальтовые плиты. Их защищают от конденсата полиэтиленовой плёнкой. По нижнему периметру стены укрепляют демпферную ленту. На пол укладывают отражающий фольгированный экран.

Для водяного «тёплого пола» и для кабельных секций понадобятся крепления. Рекомендуют установить сетку МАК, монтажную ленту, шины с замковым приспособлением.

Рекомендуем: Как уложить тёплый пол Упонор?

Выбор подходящего материала

Перед тем, как делать пол в бане, следует выбрать материал. Самая важная функция пола – это быстрый отток воды в сливную яму.

Поэтому полы могут быть сделаны из различных материалов: деревянные, бетонные, глиняные, земляные. Так что выбор материала для пола зависит от вашего желания и возможностей.

Самый дешевый и популярный вариант – это конечно деревянный пол. Но при непродуманном устройстве слива дерево может начат гнить и издавать неприятный запах. Поэтому придется подумать еще об антисептике для пола в бане.

Купите специальную пропитку пола для бани, в ней меньше химии. И не забывайте проветривать баню после каждого использования. К тому же во влажной среде дерево довольно быстро размягчается и приходит в потрепанное состояние – такой пол долго не прослужит. Готовы ли вы через 4-5 лет менять полы в бане?

Бетонный пол

Бетонный пол в бане Такой пол рассчитан на длительную эксплуатацию. Срок его службы составляет не менее 50 лет.

Бетонный пол – холодный пол. Он требует больших денежных вложений, трудозатрат и времени.

Конструкция бетонного пола

Бетонный пол в бане имеет следующую конструкцию:

Черновой пол. На первом этапе возведения оснований в банях устанавливают черновой пол, который является опорой для будущей конструкции. Для его устройства следует скрепить балки перекрытий с досками и установить их на близком расстоянии относительно друг друга.

Система водоотведения

При обустройстве ввода и слива воды важно изолировать компенсационной лентой стыковочные участки труб и трапов, контактирующих с покрытием.
Слой пароизоляции.
Слой гидроизоляции. Укладывают гидроизоляционные слои из специальных материалов

Какой выбрать материал, решать только строителю, рынок стройматериалов предлагает большой ассортимент рулонной гидроизоляции.
Слой утеплителя.
Армирующая сетка.

Не пропустите: Вертикальные двухтрубные системы водяного отопления

Деревянные полы

Деревянный пол Деревянный пол в парной

Самый лучший и чистый материал для полов в бане – это дерево.

Существуют два типа деревянных полов, которые укладываются в бане:

• протекающий;
• непротекающий.

О конструкции каждого из них будем говорить ниже.

Устройство деревянного пола со сливом за счет уклона

Плюсы и минусы установки

Такая конструкция имеет следующие преимущества:

• электромагнитные излучения не будут оказывать свое негативное влияние, что неизбежно при использовании электрической энергии;
• такая конструкция полностью безопасна для экологии;
• помогает более равномерно прогреть помещение;
• экономия ресурсов;
• грибок и плесень не получают благоприятную среду для размножения;
• отсутствует риск появления сквозняка, т. к. вся парилка прогревается равномерно.

Плавно перейдем к недостаткам:

• баня отапливается не постоянно и есть риск перемерзания труб, что может привести к выходу из строя всей системы, поэтому существует необходимость каждый раз сливать воду из нее;
• теплообменник потребляет немало энергии, которую он забирает у отопления, следовательно, если отсутствует надлежащий запас мощности, помещение может нагреваться дольше;
• объем и время прогрева воды будет зависеть от того, сколько смежных помещений необходимо обогреть;
