Теплый пол в стяжку: плюсы и минусы

Изготовление бетона

Главным показателем бетона является плотность, которая напрямую зависит от марки. В помещениях с низкой нагрузкой достаточно марки 150. Если речь идет о гостиных и прочих комнатах, где люди появляются чаще, стоит тяжелая мебель и так далее, лучше приобрести цемент марки 300–400.

В некоторых случаях используют присадки

Важно помнить, что правильно подготовленный состав не требует наличия дополнительных компонентов, но если бюджет позволяет и есть желание подстраховаться, то можно докупить такие материалы. Также очень часто используют пластификаторы, они делают раствор более эластичным, благодаря чему с ним проще работать и заполнять неровности

Для бытовых помещений вполне достаточно марки бетона № 150

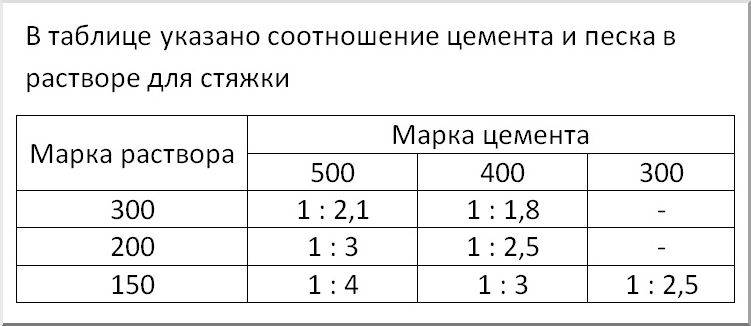

Если готовится обычный раствор, то требуется 1 часть цемента и 3 части песка

Очень важно предварительно просеять цемент и песок, чтобы в них не было комков. Воду нужно добавлять до тех пор, пока не получится смесь консистенции густой сметаны

Если вместо песка используют отсев, то пропорция будет 1:6. В случае добавления щебня соотношение следующее: 1 часть цемента, 4 части щебня и 3 части песка.

Также в продаже есть уже готовые смеси, которые были изготовлены строго по технологии в заводских условиях. Они стоят дороже, чем отдельные компоненты, но в этом случае практически нет риска неправильно изготовить состав.

Специализированные смеси обойдутся в полтора раза дороже самодельного раствора, но при этом качество стяжки увеличивается в разы

Монтаж теплого пола

Наиболее простым для самостоятельной установки теплого пола является термопленка, укладка которой не потребует много времени и сил. В ходе работы потребуется следующее:

  • теплоотражающий материал;
  • терморегулятор;
  • электрический кабель питания;
  • изолента (монтажный скотч);
  • заклепки и пассатижи;
  • монтажная сетка (если планируется делать стяжку).

Схема теплого водяного пола.

Термопленку располагают, отступив от стен 50-70 см по периметру. Очень важный момент: на нее нельзя ставить мебель и поверх нее не устанавливают плинтус. Полосы термопленки фиксируют с помощью зажимов параллельно друг другу и изолируют при помощи скотча. Стяжку делать не обязательно, можно сразу положить покрытие. Однако если вы планируете положить мягкое покрытие, например, ковролин или линолеум, то стоит придать основанию дополнительную жесткость, подложить листы фанеры или МДФ.

Кабельные системы обогрева требуют дополнительной сноровки и определенных навыков при укладке. Для установки потребуются следующие материалы:

  • теплоизоляция, в качестве которой может выступать твердый пенопласт плотностью минимум 20 кг/м, полиуретан или твердая минеральная вата;
  • полиэтиленовая пленка;
  • металлическая сетка для крепления нагревательного кабеля, она обеспечивает изоляцию кабеля от поверхности теплоизоляции;
  • кабельные стяжки или мягкая вязальная проволока для фиксации кабеля к металлической сетке;
  • монтажная лента (используется вместо металлической сетки);
  • нагревательные кабели;
  • терморегулятор.

Прежде чем приступить к установке теплого пола, необходимо разработать проект и подготовить основание, оно должно быть ровным и чистым. На подготовленную поверхность необходимо разложить слой теплоизоляции, полиэтиленовой пленки и металлической сетки. Обязательно соблюдайте данную последовательность.

В соответствии с проектом пола с обогревом, нагревательный кабель крепится к металлической сетке. Зафиксировать его можно с помощью кабельных стяжек или мягкой вязальной проволоки. вы также можете воспользоваться специальной монтажной лентой, если теплоизоляция будет залита специальным раствором (для крепления нагревательного кабеля).

Когда вы завершите установку кабеля, можно перейти к следующему этапу — монтажу датчика температуры. Затем всю поверхность заливают песчано-бетонным раствором, толщина которого должна быть минимум 50 мм. Можно также использовать самовыравнивающийся (самонивелирующийся) раствор. В любом случае кабель от начала и до конца должен полностью «утопать» в растворе. После того как стяжка окончательно высохнет, можно приступать к укладке конечного покрытия.

Установка водяного отопления технически более сложная. В процессе установки водяного теплого пола можно выделить следующие этапы:

  1. Разработка проекта, которая подразумевает разделение площади помещения на участки, площадь которых не превышает 40 кв.м.
  2. Укладка изоляционного материала на подготовленную поверхность (необходима для того, чтобы избежать теплопотерь).
  3. Монтаж арматурной сетки и укладка контуров труб.
  4. Опрессовочные работы отопительной системы.
  5. Заливка бетона.
  6. Конечная отделка.

Если вы сомневаетесь в собственных силах, то лучше обратитесь за помощью к профессионалам. Так вы сэкономите деньги и избежите разочарований.

Технология монтажа теплого водяного пола с применением плит из полистирола

Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.

Этапы монтажа теплого водяного пола:

Настильная схема устройства теплого пола

  • Поверхность чернового пола очищается от пыли и мусора;
  • Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м2) – если уклон превышает норму, следует выполнить тонкую стяжку;
  • Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;
  • Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
  • Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
  • Для более прочной фиксации можно стыки обработать клеем;
  • Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м2;

    Преимущества профильных теплоизоляционных плит

  • В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
  • Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
  • После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
  • Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.

Толщина стяжки

Слой заливаемого раствора для теплого пола непременно должен быть одинаковым по всей площади помещения. Таким образом можно добиться эффективной работы отопительной системы, ведь напольное покрытие будет прогреваться равномерно. Вот почему начинать работы необходимо только при условии наличия максимально ровной поверхности основания. В ситуациях, когда черновые полы не отличаются ровностью, имеют большие перепады уровня, их предварительно следует выровнять.

Иногда достаточно тонкого слоя стяжки (около 5 мм в толщину). Тогда специалисты рекомендуют часть слоев конструкции поместить под черновую стяжку. То есть, постелить полиэтилен (выполняющий функцию гидробарьера) и теплоизоляционный материал, а после залить их слоем раствора с толщиной 2 см. Далее основанию дают хорошенько просохнуть в течении 28 дней, раскатывают на нем теплоотражающий материал и приступают к установке нагревательного элемента. Подобная технология чуть более долгая в реализации, однако, она более правильна. При других условия потребуется выполнить более внушительную по толщине стяжку. Если полы с подогревом создаются в квартире в многоэтажке на втором этаже и выше, то толщина системы будет 8,5 см, а структура ее будет следующей.

Выше 1 см под трубой или электрическим нагревательным элементом, 2 см труба или 0,5 мм электрический нагревательный элемент и 3 см поверх нее или электрического нагревательного элемента.

Итого, слой стяжки водяного теплого пола составит 11,5 см в толщину, а для электрополов – 9 см. Также отметим, что толщина слоя раствора будет во многом определяться его типом. Так для водяного пола показатели будут такими:

  • если вы применяете обычный цементно-песчаный раствор, помните, что минимальный слой над трубой или электрическим нагревательным элементом должен составлять 5 см в толщину;
  • если применяется раствор на основе пластификаторов, то его толщина над трубой или электрическим нагревательным элементом будет составлять менее 5 см;
  • если монтируется тёплый водяной пол самостоятельно, то над трубами или электрическим нагревательным элементом конструкции слой раствора должен быть не меньшим, чем 2-2,5 см в толщину, если применяется армирование, и не менее 3 см раствора, если армирующая сетка не задействована в процессе работы. Тогда общая толщина бетонного слоя составит для водяного пола около 6 см.

Заливка пола полусухой и сухой стяжкой – пошаговая инструкция

Прежде чем рассмотреть процесс устройства стяжки пошагово, мы разберемся, из каких видов работ вообще строится весь процесс вокруг монтажа стяжек:

Звукоизоляция под стяжку – по поверхности пола раскатываются специальные покрытия, выполненные из пробки, каучука, резины, битума и т.д.

Вот мы и выяснили, из каких работ состоит процесс создания стяжек. Далее, пошаговая инструкция по заливке пола полусухой стяжкой к вашим услугам.

Шаг 1

Берем 3 части просеянного мелкого речного песка, одну часть цемента и небольшое количество воды, перемешиваем тщательно и добавляем пластификаторы и фиброволокно.

Шаг 2

Проверить качество смеси можно взяв небольшое количество в руку, затем сжать ее в кулак, если комочек хорошо слипся и из него не просачивается влага – значит, пропорции идеально соблюдены, если же влага выходит из комочка – следует добавить немного сухих компонентов.

Шаг 3

Черновой пол тщательно грунтуется, и поверх него укладывается гидроизолирующий материал с нахлестом на стены.

С помощью строительного уровня (лазерного или водяного) пробивается нулевой уровень в помещении, по периметру которого чертится линия.

Не забываем про демпферную ленту – ею проклеиваем весь периметр помещения.

Шаг 6

По уровню выставляем маяки для стяжки пола, в роли которых могут использоваться металлические профиля.

Совковой лопатой начинаем раскидывать смесь между маяками, аккуратно разравнивая правилом и утрамбовывая.

По окончании работ следует сразу зашлифовать получившуюся поверхность до идеально-ровной.

Шаг 9

Накрываем новую стяжку полиэтиленовой пленкой и оставляем на сутки. Через сутки по новой стяжке можно смело передвигаться.

Шаг 10

Поливаем раз в сутки стяжку небольшим количеством воды, так она лучше схватится и предотвратит появление трещин в будущем.

Вот так выглядит пошаговый процесс создания и заливки пола стяжкой полусухим методом своими руками.

Пора рассмотреть порядок работ при устройстве сухой стяжки пола:

Шаг 1

Определяемся с будущим сухим наполнителем для пола. Это может быть керамзит, песок кварцевый, гранулы пенополистирола, строительный шлак и т.д.

Шаг 2

Делаем ревизию имеющегося чернового пола. Все трещины и выбоины аккуратно заделываем песчано-цементным раствором.

Шаг 3

Грунтуем основание пола грунтовкой глубокого проникновения. Она отлично защищает поверхность пола от грибка и других пагубных воздействий.

Выполняем гидроизоляцию пола, укладывая специальную пленку или рубероид внахлест на прилегающие стены.

Клеим по периметру помещения демпферную ленту на уровне соприкосновения финишного напольного покрытия со стеной.

Шаг 6

С помощью строительного лазерного уровня выставляем необходимый уровень пола, расчертив по периметру стены по лучу.

Устанавливаем маяки для соблюдения уровня сухой стяжки – металлические профиля отлично подходят для этого.

Между маяками засыпаем сухой наполнитель, будь то керамзит, кварцевый песок и т.д.

Шаг 9

Поверх сухого наполнителя укладываем листы ДСП, фанеры, либо ОСБ плиты в один/два слоя.

Также, внимательно просмотрите представленное ниже видео, в котором подробно показан весь процесс устройства сухой стяжки. Приятного просмотра!

Вот так выглядят процессы создания и устройства сухой и полусухой стяжек пола. А что если укладка производится в зимнее время года, как долго тогда проходит процесс сушки? Об этом поговорим далее.

Укладка водяного контура при сухой стяжке

Как и в случае с бетонной стяжкой, укладка водяных труб по деревянные и полистирольные системы делается схожим образом. Существуют некоторые нюансы, о которых следует сказать:

  1. Каждая отапливаемая комната должна иметь один греющий контура.
  2. Трубопровод должен иметь целым, без стыковок и соединений.
  3. Укладка труб осуществляется привычными способами, спиралью (улитка) или змейкой.

Для бытового применения монтаж водяной трубы по схеме двойная змейка наиболее практичен, прост и удобен. Немаловажным является и разумный расход материалов. Обычно по схеме змейка водяной контур монтируется в небольших по площади помещениях. Теплоноситель в данном случае не успевает утратить необходимую температуру.

Планируя маршрут, по которому будет укладываться водяной труба, не следует забывать о шаге трубы. Для теплых полов в жилых помещениях оптимальный шаг составляет 20-30 см. Имея различную основу, можно варьировать величиной шага, добиваясь необходимых параметров обогрева.

Нагревательный кабель

Если вы задумаетесь о том, чтобы сделать теплый пол в своем доме нагревательным кабелем, в первую очередь запомните, что он укладывается в стяжку толщиной от 3 до 7см.

Его можно использовать в двух режимах, как в качестве основного источника отопления, так и в качестве дополнительного.

Преимущества:

при монтаже вы самостоятельно сможете отрегулировать мощность на один квадратный метр, уложив, то или иное количество кабеля

Регулируется это простым изменением шага укладки на монтажной ленте.

кабель укладывается в стяжку, которая сама по себе выступает в качестве аккумулятора тепла

В итоге создается эффект ”печи”. За счет того, что стяжка медленно остывает, кабель у вас включается реже и электроэнергии тратится меньше.

нагревательный кабель дешевле нагревательного мата

Теплый пол из кабеля можно использовать в помещениях с большими теплопотерями – это лоджия и первый этаж с холодным подвалом. Однако не забывайте про теплоизоляцию.

Только не фольгированную с минимальной толщиной, а полноценный экструдированный пенополистирол.

Помимо перечисленных плюсов имеются и минусы.

Недостатки:

нагревательному кабелю необходимо гораздо больше времени для полного прогрева помещения и самого напольного покрытия

Прогрев самого напольного покрытия может занять от 1 до 2 часов, а то и более. После прихода домой и включения такого отопления, вы согреетесь мягко говоря не совсем быстро.

Как вариант, можно использовать для автоматического включения программируемое оборудование, например простейшее реле времени электронного или механического типа.

еще один минус – высота пола у вас в любом случае будет поднята минимум на 4,5см с учетом толщины плитки (1см) и плиточного клея (0,5см)

включать теплый пол из нагревательных матов можно уже через 10-12 дней после укладки плиточного клея. А вот при использовании нагревательного кабеля и стяжки, этот срок растягивается от 21 дня до 1 месяца!

Об управлении тёплыми полами

Надо сразу сказать, что этот вопрос зачастую в процессе общего обсуждения разных систем тёплого пола остаётся несколько в стороне. И выбирая, какой тёплый пол купить, о системе управления работой тёплого пола просто забывают. Хотя, по отзывам специалистов правильно настроенная и отрегулированная система может обеспечить до 30% экономии потребления электроэнергии.

Дело в том, что система обогрева работает практически в двух режимах – пиковом, или стартовом, и в режиме поддержания температуры. Первый возникает при начальном запуске системы, когда  происходит её разогрев и выход на заданный режим. В этом случае потребление может быть максимально возможным. После того, как система вышла на заданный режим, она периодически отключается и при необходимости кратковременно включается вновь, поддерживая установившуюся температуру.

График расхода электроэнергии теплыми полами

При самостоятельном управлении работой обогрева невозможно добиться оптимального сочетания потребляемого тока и получения заданных условий. Только управление нагревательными элементами по специальным алгоритмам позволит добиться экономии энергии и быстрейшего достижения требуемого результата.

Во многом результат работы подобной системы будет зависеть от типа используемых датчиков и места их расположения. Надо понимать, что датчик выдаёт своего рода интегрированные данные по общей обстановке в помещении, измерив температуру лишь в единственной точке. И если в контрольной точке, где расположен датчик, температура будет 18°С, а температура пола больше температуры воздуха на 5°С, это не говорит о том, что для человека, сидящего в кресле у стены созданы комфортные условия.

Правильное расположения температурного датчика

Нагрев и поддержание температуры должны проводиться по специальному алгоритму, благодаря которому контроль температуры воздуха в одной точке будет интегральной оценкой всей обстановки в помещении. И поддержание заданной температуры в этой точке обеспечит нужную температуру везде. А это можно сделать только используя программное обеспечение, учитывающее, например, профиль распределения температуры по объёму. В любом случае автоматизированные системы управления тёплыми полами должны считаться их неотъемлемой частью.

При этом необходимо учесть множество факторов, связанных с условиями конкретного помещения, типом применяемых тёплых полов, возможностями использования электроэнергии. Однако имеющиеся отзывы в своём большинстве свидетельствуют, что все подобные задачи решаемы, и тёплые полы помогают получить в квартире окружающую обстановку, соответствующую предъявляемым требованиям к уровню комфорта.

Рекомендуем также с статью о встраиваемых в пол конвекторах.

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м²

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Виды стяжки

Чаще всего используется так называемая мокрая стяжка. Она подразумевает применение цементно-песчаного раствора и последующей его просушки. Если в помещении есть проблемы с электропроводкой или возникла необходимость срочно закончить ремонт, используют сухую стяжку. Песок и цемент в этом случае просто втрамбовывают в поверхность, а уже на следующий день заклеивают кафельной плиткой. Еще существует полусухая стяжка. Это своеобразный компромисс между предыдущими двумя видами.

Мокрая и полусухая стяжки считаются наиболее эффективными при монтаже встроенной отопительной системы

Подготовка проекта

Качественный водяной теплый пол состоит из следующих слоев:

  • Черновая стяжка толщиной 5-6 см. Она заливается с предварительной установкой демпферной ленты по периметру комнаты.
  • Утеплитель стяжки водяного теплого пола. Лучше применять вспененный полипропилен фабричного производства с плотностью от 40 кг. м куб. и выше. Чем больше толщина, тем меньше тепловые потери. Удобно работать, если на торцах изделий есть специальные вырезы. Они упрощают точную стыковку и обеспечивают герметичность соединений.
  • Над плитами утеплителя устанавливают полиэтиленовую пленку (125-150 мкм). Она предотвращает проникновение влаги из стяжки. Если применяются качественные плиты из полипропилена с замковыми соединениями, проклеенные скотчем, дополнительная гидроизоляция не нужна.
  • Арматура не только усиливает стяжку. На таком каркасе удобно фиксировать трубы. Вместо традиционных, металлических, начинают в строительстве использовать композитные и полимерные изделия. Они меньше весят, не разрушаются процессами коррозии.
  • Для ускорения работ надо приобрести необходимое количество хомутов из пластика. Применяют по 3-4 изделия на каждый погонный метр линии.
  • Там, где труба стяжки водяного теплого пола проходит через компенсационные швы, на нее надевают защитную гофру.
  • Когда вся конструкция собрана, сверху заливают цементно-песчаную смесь с наполнителями.
  • Далее – устанавливают финишное покрытие.

Распределение слоев на грунтовом основании

Структура конструкции выбирается с учетом особенностей места установки, самого строения. Водяной теплый пол монтировать проще на специальной подложке с выступами. Соответствующие комплекты предлагают с краевыми и соединительными элементами. В нижние части некоторых матов встраивают отражающие ИК-излучение слои, повышающие эффективность системы отопления.

Подложка для монтажа труб

Используя данные выбранного проекта, составляют список необходимых вещей, расходных материалов, инструментов. При определении толщины стяжки обязательно учитывают нагрузочные способности силовых конструкций объекта недвижимости. Слой 1 м кв. бетона толщиной 6-7 см весит от 300 до 340 кг.

Заливка стяжки

Делается стяжка при плюсовой температуре. Вся площадь заливается за раз. Чтобы не образовывались воздушные пустоты, требуется проткнуть поверхность в нескольких местах с помощью тонкого металлического предмета, так как воздух сам не может выйти из-под тяжёлого цементного слоя.

Если площадь помещения большая, после укладке тёплого пола, устанавливаются специальные маяки, они являются уровнями для заливки ровного слоя раствора. Размещаются маяки в 0,5 метре от стены, а друг от друга на расстоянии меньше, чем размер правило.

Делается бетонирование от дальнего угла к двери. Раствор выливается между маяками, равномерно распределяется и выравнивается, его уровень не должен быть выше маяков.

Чтобы стяжка вышла качественная, она требует ухода. Для этого, 2 — 3 раза за день на протяжении недели, её поверхность смачивается водой, так как раствор обязан затвердеть, а не засохнуть. Включать систему тёплого пола следует после того, как полностью высохнет уложенная стяжка.

В общем, процедура заливки несложная. При соблюдении инструкции и технологии по изготовлению раствора, любой сможет своими руками провести все самостоятельно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
