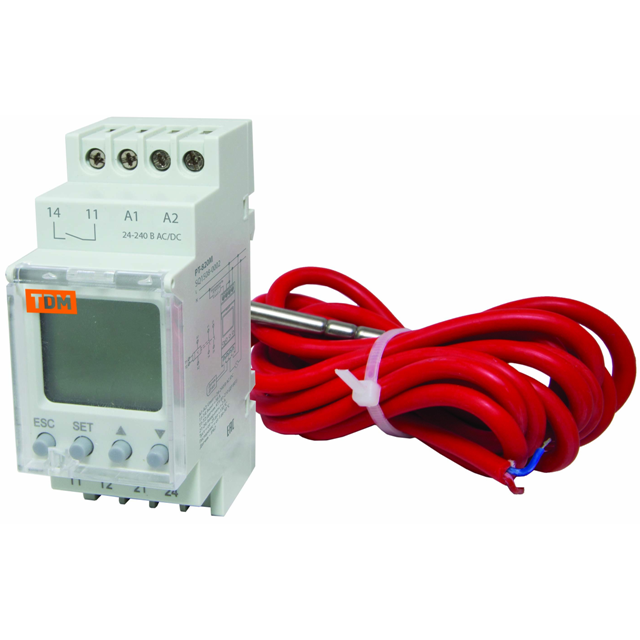

Термореле с выносным датчиком температуры: принцип работы

Терморегулятор какой фирмы лучше выбрать

На мировом рынке представлено огромное количество производителей, их продукции из разных стран. Это существенно затрудняет выбор для потенциальных покупателей, поэтому начать обзор стоит с лидирующих компаний по разработке и выпуску качественных современных терморегуляторов. С учетом экспертных оценок были выявлены следующие достойные кандидаты:

• Devi – компания из Дании, основанная в 1942 году. Полное ее название Dansk El-Varme Industri. Сначала производство было направлено на выпуск нагревательных элементов для промышленности. С начала 60-х годов ассортимент начал расширяться. Сегодня компания входит в список лидеров мирового рынка в сфере электрического обогрева.
• Mondial Electronics Co – китайский производитель и поставщик продукции из разных сфер. Хорошо себя зарекомендовала бытовая электроника, бытовая техника для легкой промышленности. При хороших качественных характеристиках товары предлагают по низким ценам.
• RTCElectronics – компания из Южной Кореи, специализирующаяся на разработках электроприборов домашнего, промышленного предназначения. Тесно сотрудничая с российскими специалистами, продукция адаптирована под потребности отечественного рынка.
• Techem — крупнейший европейский производитель приборов и устройств для автоматизированного учета потребления газа, воды, электроэнергии, тепла. Главный офис находится в Швеции.
• Valtec – интернациональная торговая марка, принадлежащая группе российских и итальянских специалистов. Основная деятельность заключается в создании инженерной сантехники, адаптированной к российским системам водо-, теплоснабжения. Товары под этим именем находятся в пределах шаговой доступности для покупателей практически в любом регионе России.
• Квочка – украинская компания, ведущая деятельность в сфере пищевой промышленности. Для комфорта домашней птицы создается корм, отдельно разрабатываются терморегуляторы для обеспечения комфортных условий инкубаторов. Подобные устройства простые по функционалу, недорогие по расценкам.
• Terneo – торговая марка принадлежит компании DS Electronics, главный офис которой находится в Киеве. С 2003 года активно ведутся разработки и выпуск терморегуляторов, а позже реле напряжения. С учетом новых технологий, запросов покупателей, постоянно выпускаются усовершенствованные приборы. Продукция активно экспортируется в страны СНГ и ЕС.
• Ranco — итальянская компания, разрабатывающая высокотехнологичные компоненты для штампов и пресс-форм. Ассортимент предлагает термостаты, датчики реле. В Европе и штатах это имя считается синонимом надежности.
• Tetra – немецкая компания, основанная в 1940-х годах. Сегодня по праву считается пионером аквариумистики. Продукция представлена в виде кормов, аквариумов, специальных устройств для комфортного пребывания рыб (нагрев, освещение, фильтрация и др.).
• Xilong – китайская компания, выпускающая недорогое оборудование для аквариумов. Здесь можно найти все для содержания разных декоративных рыб, начиная от кормов, заканчивая специальными электронными приборами. Это профессиональный производитель с собственной запатентованной технологией производства.

Зачем нужен выносной терморегулятор

В первую очередь, устанавливать термостат надо по причине увеличения экономичности газового котла. Принцип работы устройства, основан на считывании не температуры теплоносителя, а интенсивности нагрева помещения. Датчик настраивается на оптимальный для хозяев квартиры или дома, температурный параметр.

Если, нагрев в помещении превышает установленный предел, дается сигнал на автоматику, выключая или уменьшая интенсивность горения (в зависимости от устройства) газовой горелки. После остывания помещения, подается повторный сигнал на возобновление работы котла.

Устройство выносного терморегулятора более эффективно, чем у встроенного в теплогенератор датчика нагрева.

Кроме экономичности, установка терморегулятора дает следующие преимущества:

• Комфортный обогрев помещений – в комнатах поддерживается выставленная температура, в автоматическом режиме. Устройство работает, учитывая температуру окружающей среды, самостоятельно изменяя интенсивность нагрева. В результате изменений, в комнатах поддерживается постоянная температура.

Автономная работа – после установки терморегулятора, нет необходимости в постоянном контроле газового котла. Датчик самостоятельно подберет наиболее оптимальный и экономичный режим. В случае подключения суточного и недельного программатора, возможно, запрограммировать датчик на каждый день недели, по часам.

Выгодно ли ставить термостат при отоплении от газового котла

Подключение комнатного терморегулятора к газовому котлу, снижает расход газа на 15-20%. Недельный погодозависимый программатор, уменьшает затраты газа еще на 5-10%.

При решении о целесообразности приобретения термостата, необходимо учитывать несколько моментов:

• Стоимость приобретения и установки – затраты на покупку датчика премиум класса, составят около 5 тыс. руб. Монтаж обойдется в пределах 1-1,5 тыс. руб.

Экономичность работы котла при установке выносного термостата, достигает 30%. При среднем расходе газа в 400 м³ в месяц на обогрев помещения в 100 м², экономия составит 120 м³. Если учесть, что средняя цена за газ находится в пределах 6 руб./м³, каждый месяц удастся сократить расходы на 720 руб.

Электронный беспроводной комнатный термостат-регулятор для газового котла отопления, в течение одного сезона даёт экономию не менее 6 тыс. руб. для дома в 100 м². Полная окупаемость установки, наблюдается уже спустя 1 год интенсивной эксплуатации устройства.

Основные признаки неисправности термостата

Иногда термостатное устройство не работает качественно.

Основные признаки того, что терморегулятор вышел из строя:

• Если устройство охлаждает больше нужной температуры (в холодильнике начинает морозить);
• Устройство перегревается (двигатель в автомобиле начинает кипеть);
• Нижний патрубок очень быстро нагревается (при исправной работе он греется долго);
• При работе двигателя, отображаемая температура резко снижается, а потом при выключении обратно поднимается;
• Нижний патрубок не нагревается и остаётся холодным. Такое происходит, если устройство долго находится в закрытом состоянии, что приводит к заклиниванию конструкции

Диагностика поломки, как проверить не снимая

Существует несколько способов проверки неисправности терморегулятора устройства. Этот способ отличается тем, что позволяет обнаружить поломку, не разбирая устройство на части. Чтобы определить, работает ли термостат исправно, нужно запустить двигатель автомобиля на минут пять-десять. За это время шланг, идущий из радиатора в термостат, должен остаться холодным, если он нагрелся за такое короткое время — в конструкции есть неполадки.

Теперь вы знаете, что такое термостат, для чего служит термостат, какие функции он выполняет. Устройства используют во многих сферах в жизни: для автоматического поддержания температуры воды в душе, для нагревания духовки или обогревателя до заданной температуры. После прочтения статьи вы знаете, что делать, чтобы обнаружить поломку терморегулятора, не разбирая устройство. В зависимости от того, зачем нужен в устройстве термостат, выбирают разные виды.

Ремонт своими руками

Собранные собственноручно, эти приборы служат достаточно долго, однако существует несколько стандартных ситуаций, когда может потребоваться ремонт:

• Выход из строя регулировочного резистора – случается наиболее часто, поскольку изнашиваются медные дорожки, внутри элемента, по которым скользит электрод, решается заменой детали.
• Перегрев тиристора или триода – неправильно была подобрана мощность или прибор находится в плохо вентилируемой зоне помещения. Чтобы в дальнейшем избежать подобного, тиристоры оборудуются радиаторами, либо же следует переместить терморегулятор в зону с нейтральным микроклиматом, что особенно актуально для влажных помещений.
• Некорректная регулировка температуры – возможно повреждение терморезистора, коррозия или грязь на измерительных электродах.

Инструкция по установке терморегулятора

Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.

Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.

Схема установки.

Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.

Монтаж регулятора механического типа

Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.

После слива воды:

• застелите пол тряпками, поскольку возможно поступление воды из труб;
• демонтируйте верхний шаровый кран или вышедший из строя старый клапан;

• приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
• при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
• разберите разъемное соединение на клапане терморегулятора;
• накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
• соедините клапан и удлинитель;

• закрутите удлинитель с американкой в пробку батареи;
• смонтируйте клапан на трубу и скрутите его с накидной гайкой.

Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.

Настройка электронного терморегулятора

Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:

снимите крышку корпуса и установите батареи в предназначенный для этого отсек;

• включите электронный блок на тестовую проверку;
• на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;

• установите дату, что требуется для нормальной работы устройства;
• после подтверждения первичных настроек на экране должна появиться буква М;
• при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;

• накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
• нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
• нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.

Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.

Самодельный внешний терморегулятор для котла инструкция

Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.

Схема самодельного внешнего терморегулятора для котла

Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Электрическая часть схемы, позволяющая включать отключать агрегаты большой мощности

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:

Схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7

Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:

Схема на терморегулятора на базе микроконтроллера

Устройство собрано на базе микроконтроллера PIC16F84A. Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок :

• хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
• перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
• перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
• если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.

Сообщества › Кулибин Club › Блог › Электрика: Датчики температуры, делаем сами.

Иногда возникает нужда в температурном контроле за каким нибудь процессом, будь то автомобиль или народное хозяйство. Схем термоконтроля всяких много, но датчики как правило имеют неудобный конструктив, не предусматривающий крепления в контролируемой среде. Вот о датчиках и поговорим.

Как правило, датчиками для измерительных схем служат полупроводниковые приборы — термисторы:

Корпус может быть другим, но внутри все равно будет сидеть примерно такая капелька с выводами.

Вторым распространенным датчиком температуры является DS1820:

зачастую они продаются в таком виде:

Внутри все та же микросхемка DS18B20 о трех выводах причем даже без термопасты.

Теперь давайте попробуем внедрить эти радиодетали в автомобиль, например для цифровой индикации температуры ОЖ или управления электровентиляторами.

Нам понадобится донорский датчик — любой подходящий по резьбе и стоимости. В моем случае это Волго-УАЗовский датчик ТМ 106-10

Берем дрель в качестве токарного станка и аккуратно зажимаем датчик в патрон. Ножовкой по металлу спиливаем завальцовку. Когда датчик развалится на составные части так же в дрели ровняем край датчика надфилем. Получаем корпус-заготовку для внедрения туда нашей радиодетали.

Далее можно пойти двумя путями:1. Залить в корпус расплавленного припоя, в этом припое просверлить канал и вставить туда термистор. Можно заполнить полость корпуса термопастой и воткнуть термистор в неё, но у олова теплопроводность на несколько порядков лучше чем у термопасты, поэтому термопасту конечно же надо применять, но мазать ее лучше тонким слоем.

Минус этого метода в большой инерционности полученного датчика.

2. Сделать так, как делаю это я Берем телескопическую антенну от какого нибудь старого ненужного девайса:

Если вы их раньше выкидывали, то делали это зря, потому что такие антеннки являются источником замечательных тонкостенных латунных трубочек разного диаметра:

Подбираем трубочку наиболее подходящую к термистору — он должен максимально плотно вставляться внутрь трубки. Отмеряем и опять воспользовавшись дрелью, отрезаем нужный нам кусочек трубки — резать лучше надфилем. Берем наш корпус-заготовку и сверлим его торец по диаметру трубки. Торец корпуса лудим оловом, трубку зачищаем до латуни и тоже облуживаем. Вставляем трубку в корпус и припаеваем их друг к другу, паяльника на 80Вт хватает за глаза. Должно получиться как то так (торец уже запаян небольшим кусочком медной фольги толщиной 1мм):

Проверяем полученный корпус датчика на герметичность. Я делаю это не очень технологично — на присос языком

Советуем изучить Охранная зона ЛЭП

Если с герметичностью все в порядке приступаем к следующей стадии: установке термистора и разъема.

Опять все примеряем и отрезаем выводы термистора с тем расчетом, чтобы при установке в корпус термистор находился в конце трубки, а лучше упирался в торец:

Теперь термистор готов к установке. Закладываем немного термопасты вовнутрь трубки, сам термистор тоже немного обмазываем термопастой и вставляем в трубку. После того как термистор вошел в трубку под разъем закладываем немного приготовленного заранее поксипола или эпоксидного пластилина. Вдавливаем разъем в поксипол, излишки убираем. Когда поксипол окончательно застынет получается вот такой симпатичный датчик готовый к установке:

А вот так датчик будет стоять на своем рабочем месте — измерительная часть будет полностью омываться рабочей средой:

Ну и картинка общей проверки работоспособности электрической части:

Предназначение

Основная задача, которую выполняет терморегулятор для водяного теплого пола – уменьшение или увеличение объема горячего теплоносителя из центральной системы отопления. Для нагревательных кабелей, работающих на электрической энергии, устройство регулирует мощность тока. Данные о текущих показателях температуры поступают от термодатчика. В водяном отоплении он устанавливается во входящий патрубок гребенки, для электрического – между кабелями нагрева.

Так как большинство моделей рассчитаны для комплектации электрических систем отопления, рассмотрим технические характеристики этой группы товаров:

• Номинальная мощность. Выбор и монтаж терморегулятора теплого пола может осуществляться только после расчета мощности всей системы. Рекомендуется выбирать модель с небольшим запасом.
• Способ регулирования температуры – автоматический или ручной.

• Различия по способу монтажа — накладные или встраиваемые.
• Возможность подключения нескольких датчиков температуры. Двухзонный терморегулятор для теплого пола считывает показания нагрева электрических элементов из воздуха в помещении. Такие устройства работают полностью автоматически, но имеют более высокую стоимость, чем модели с меньшими функциями.

Назначение терморегулятора для водонагревателя

Помимовсего вышеперечисленного, терморегулятор несет ответственность за безопасную работу бойлера. Если быть точнее, то при повышении температуры воды, повышается и давление внутри герметичного бака, а если данный рост будет неконтролируемым, то в скором времени произойдет взрыв. Это может быть опасно не только для техники, но и для здоровья человека, если в этот момент находиться рядом. Регулятор температуры – это устройство, посредством, которого еще и удерживается оптимальный уровень температуры.

Это своего рода термоклапан, который предотвращает:

• Перегрев;
• Взрыв;
• Порчу не только оборудования, но и рядом расположенного имущества.

Именно он отвечает за контролирование нагрева воды в момент, когда проводится подключение устройства, а также за то, чтобы нагревательный элемент был вовремя заблокирован. Практически каждый производитель стремится снабдить бойлер термостатом. Изделия бывают разных моделей, однако, принцип работы у них у всех один и тот же. На момент, когда нужно подключить оборудование к сети, требуется сразу же отрегулировать уровень нагрева воды.

Далее проводится регулируемый нагрев воды, а реле, установленное на термостате, отвечает за размыкание контактов тэна. При полном остывании бака, происходит понижение температуры ниже нормы, и осуществляется замыкание контактов тэна реле, за счет чего запускается система, и жидкость в баке снова нагревается.

Как установить терморегулятор

Купить подходящий термостат можно в любом магазине, торгующем теплотехникой. Они представлены сотнями модификаций, как простых, так и более продвинутых. После выбора и покупки подходящей модели можно приступать к установке. Далее мы расскажем, как подключить терморегулятор к котлу – в этом нет ничего сложного.

Правильная установка терморегулятора в жилом помещении.

Для того чтобы установить терморегулятор на котел, следует определиться с местом его установки. На прибор не должны попадать прямые солнечные лучи, он не должен располагаться в зоне сквозняков. Также необходимо проследить, чтобы рядом не было никаких отопительных приборов – в противном случае будет трудно добиться необходимой температуры. От терморегулятора к котлу отопления прокладывается двухпроводный кабель.

В случае с беспроводным оборудованием его достаточно прикрутить к стене в любом подходящем месте.

Далее нужно настроить терморегулятор – для этого необходимо снять или установить перемычку, располагающуюся на плате котла или в каком-то определенном его месте. Так, агрегат сможет понять, что он будет работать с выносным термостатом. После это приступаем к тестам, проверкам и программированию. При использовании беспроводной модели проводится ее сопряжение с котлом согласно прилагаемой инструкции.

Выбор механического терморегулятора (термостата)

В настоящее время существует масса производителей механических терморегуляторов, есть модели и именитых брендов, но, чаще всего, в продаже вы встретите малознакомые, неизвестные наименования. В своей практике я ствил большое количество различных механических термостатов и могу посоветовать следующее:

– При выборе обязательно обратите внимание на максимальную коммутируемую мощность. Если написно, что терморегулятор на 10 Ампер, к нему можно будет подключить нагрузку не более чем 2.2-2.3 кВт

Терморегуляторы более чем 3.6 кВт подсоединяемой мощности встречаются редко. Если же необходимо подключить большую мощность, придётся использовать контактор, по схеме подключения, ссылку на которые я давал чуть выше.

Регулировка температуры теплого пола

Схема регулировки температуры с системе при помощи сервопривода Самый простой вариант регулировки – ручными кранами. Чуть более комфортный вариант – автоматические термостаты с датчиками и сервоприводами, но только при дополнительной установке перезапускного клапана и коммутационного узла. Кроме того есть еще способы регулировки нагрева напольных водяных систем:

1. изменение расхода теплоносителя;
2. изменение температуры теплоносителя.

Второй способ используется особенно часто и подразумевает монтаж трехходового клапана, на который возложена функция управления узла подмеса. Релейный выход термодатчика при этом подключается к соленоиду электрического запорного устройства: при малейшем превышении температуры значения, заданного заранее, происходит открытие клапана, из-за чего охлажденная вода смешивается с поступающей жидкостью, снижая теплоемкость.

Термореле своими руками

Для тех, кто умеет мастерить: работать с паяльником, имеет достаточный минимум знаний в области электротехники, есть варианты самостоятельного изготовления термореле. Из имеющегося разнообразия лучше выбирать не архаичные схемы прошлых десятилетий, а вариант, близкий к современности. Легче найти современные комплектующие, надежные в работе и точнее старых. Электрические схемы также стали проще, благодаря высокой степени интеграции новых чипов. Вот вариант с полупроводниковым аналоговым датчиком:

Схема самодельного термореле

Датчик U1 выпускается в корпусе TO-92 или TO-220. В первом случае он годится только для измерения температуры воздуха. Второй корпус подходит для крепления к металлическим пластинам, например, для измерения температуры батарей или труб. Переменный резистор R5 должен быть с линейной характеристикой, так как датчик LM35 сам имеет хорошую линейность. Компаратор U2 сравнивает образцовое напряжение с ползунка резистора R5 и от датчика.

Выходной сигнал компаратора усиливается по току транзистором T1 и дальше поступает на базу транзистора T2, ключа, который включает реле K1. Диод D1 обязательно должен быть использован, для защиты транзистора T2 от электрического пробоя при самоиндукции катушки реле. Контакты нагрузки должны быть рассчитаны на ток 2-5 А. Если мощность нагрузки больше 400-1000 Вт, что соответствует выбранному реле, то следует применять промежуточный магнитный пускатель или симистор.

Таблица 1. Замена транзисторов и диодов

BC549C	КТ315В, КТ315Г
BD139	КТ815Б, КТ805Б
1N4002	КД105Б, КД212А

Датчик можно выносить за пределы платы устройства на расстояние 5-10 метров. Но в этом случае провод от вывода 2 должен быть в металлической оплетке (экранирован). Оплетка соединяется с выводом 3 (земля), а питание подается отдельным проводом. Резистор R1 и конденсатор C2 также требуется выносить вместе с датчиком и помещать в его собственный корпус. Устройство питается от источника напряжения постоянного тока 12 В.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

• вентиль 3-х ходовой;
• насос циркуляционный;
• перемычка байпаса;
• градусник;
• термостатическая головка ;
• реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.
