Монтаж и подключение радиаторов отопления своими руками

Содержание

Вообще, монтаж отопления в доме это достаточно дорогостоящее мероприятие, люди занимающиеся этим профессионально зарабатывают неплохие деньги. Если вы всё же отважились самостоятельно делать разводку в своём доме и уже поняли что пайка полипропиленовых труб ничего сложного не представляет, то эта статья специально для вас. Она расскажет в подробностях о том, как самостоятельно установить радиатор отопления

При этом по большому счету, совершенно неважно металлический или алюминиевый радиатор вы будете устанавливать. Действия примерно одинаковые

Профессионалам может показаться, что тут «много лишних движений», но для новичка главное не спешка, а тщательность исполнения.

Начну с того, что сам впервые взялся за паяльник впервые на своем объекте и буквально за 3 выходных собрал двухтрубную систему отопления в своем доме, дело оказалось не сложным, супруги в качестве помощника вполне хватило. К сожалению фоток не осталось, да и фотографировать там особо нечего, львиную долю времени отнимает штробление стен под укладку труб. Трубы были выбраны диаметром 25 мм, а отводы для подключения батарей 20 мм через тройники соответствующих диаметров. После того как трубы были проложены стены оштукатурили и доступа к трубам не стало, а надежду, что протечек не будет дал русский «авось».

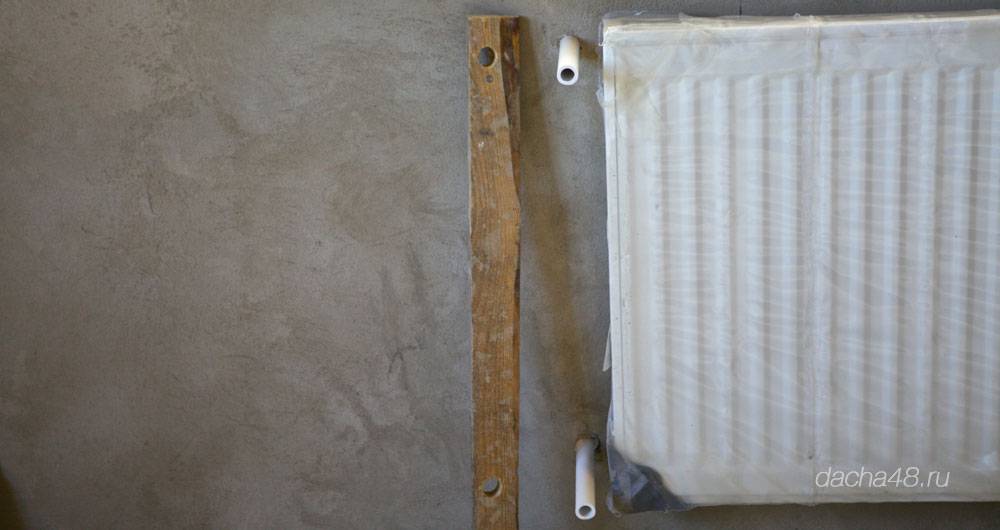

Единственное, чем хочется поделиться это простейшим приспособлением, которое с большой точностью позволило расположить трубки, выходящие из стены после оштукатуривания. Вот оно

Это кусок штакетины с просверленными отверстиями в 20 мм, с строго соблюденными расстояниями между центрами. Это расстояние должно соответствовать межосному расстоянию на входах и выходах у радиаторов. В моем случае это было 45 см. Расстояние на радиаторах можно либо замерить, либо посмотреть в документации к батареям.

Установка батарей отопления: что, как и зачем

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.

Что необходимо для производства работ

Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:

  • Собрать набор инструментов;
  • Сделать замеры и расчеты;
  • Изучить возможности и правила подключения;
  • Иметь желание и время.

Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

  • Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
  • Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

  • Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
  • Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
  • Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Устройство алюминиевого радиатора

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Инструмент для работы

Установка батареи отопления своими руками возможна при наличии необходимого инструмента.

Набор инструментов состоит из:

Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию

Установка батареи

Установить батарею отопления можно придерживаясь следующих шагов:

  • Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
  • Выполняется разметка под крепления новых радиаторов;
  • Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
  • Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.

Заключение

Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.

Самостоятельная установка алюминиевых батарей

Монтаж алюминиевых радиаторов отопления помимо прочих характеристик системы отопления связан еще и с показателем кислотности теплоносителя, который должен быть равен рН=7-8.

У алюминиевых радиаторов красивый внешний вид, повышенная теплопроводность (в 3,3 раза превосходят чугун и в 2,9 раза – сталь), низкая масса (одна порожняя секция весит 1 кг), что существенно облегчает их монтаж.

установленная алюминевая батарея

От длины алюминиевых радиаторов зависит их тепловая мощность, а поскольку батареи набираются из отдельных элементов, можно очень точно составить нужные для отопления данного помещения батареи по теплоотдаче.

Чтобы подключить алюминиевые радиаторы к отопительной системе, нужен  минимальный монтажный комплект, состоящий из 2- 4 кронштейнов, крана Маевского, переходников разных размеров (0,5 или 0,75 дюйма) и направлений резьбы (левой или правой) и заглушек.

Алюминиевые секционные радиаторы в практическом плане можно разделить на два вида: «европейский», рассчитанный на постоянное давление до 6 атмосфер. Они подойдут для коттеджей и домов, где имеется автономная система отопления, и «усиленный», рабочее давление которых не меньше 12 кг/см2 (для центрального отопления).

Что нужно для установки

В зависимости от того, какие конструктивные особенности имеет отопительная система, будет зависеть количество и перечень необходимых для установки деталей. К примеру, если это однотрубное отопление – то потребуется байпас. В случае неполадок можно будет выключить только прибор, который имеет этот элемент, а всю систему перекрывать не потребуется – особенно это касается зимних ситуаций, когда в мороз не очень удобно выключать отопление.

Также монтаж батареи отопления своими руками потребует запорные вентили. Подбирать нужно радиаторный тип арматуры, не следует увлекаться сложными шаровыми кранами с так называемой «американкой», которые требуют профессиональных знаний. И обеспечить герметичность без особого опыта в этой сфере будет тяжело. Чтобы выполнить подключение радиаторов отопления своими руками к трубопроводу, потребуются сгоны, которые будут соответствовать размерам радиатора и труб по резьбе. На сгоны также будет накручиваться втулка – после скручивания ее вставляют в батарею. Стоит отметить, что когда вы покупаете чугунные батареи отопления, то нужно перед монтажом проверить, соответствуют ли кронштейны материалу стены, на которой они будут крепиться.

Установка запорных кранов

Чтобы можно было выпускать воздух из батареи, нужно поставить на нее кран Маевского. Как правило, в заводской комплектации он есть, но если нет – то купите.

Что необходимо для монтажа

Установка радиаторов отопления разного типа требует наличия устройств и комплектующих. Набор расходных материалов почти одинаков кроме чугунных, а установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского есть еще автоматические дефлекторы. Их также можно установить на радиаторы, но они немного больше, доступны только в латунном или никелированном корпусе, в белой эмали нет. Они спускают воздух автоматически, но ставят их редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

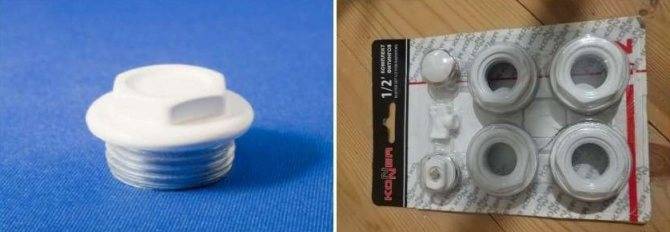

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Запорная арматура

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Рекомендации

Для достижения максимального результата необходимо соблюдать такие правила:

1) трубопроводы подачи должны иметь уклон в сторону радиатора от 0,5 до 1 см на каждый метр длины;

2) для трубопроводов обратки числовые значения должны быть аналогичны, только в этом случае уклон должен быть от батареи;

3) для хорошей циркуляции воздуха сквозь отдающие тепло стенки батареи ее нижняя часть должна располагаться на высоте не менее 60 мм от пола;

4) расстояние от верхней части радиатора до нижней части подоконника должно быть в пределах от 50 до 100 мм;

5) а от батареи до стены – приблизительно 30–50 мм.

Для того чтобы отопительный прибор имел возможность максимально отдавать тепловую энергию находящемуся в помещении воздуху, перед его установкой необходимо оклеить соседствующий с ним участок стены фольгоизолом (это теплоотражающий материал рулонного типа). Площадь этого материала должна совпадать с размерами радиатора. Если выполнить установку без фольгоизола, часть тепла будет уходить на обогрев стены и коэффициент полезного действия отопительной батареи уменьшится.

Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

Эффективно будет работать батарея, установленная возле дверей

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

Что предстоит сделать

В упрощённом виде порядок работы по замене сводится к шести этапам:

  1. Опустошение системы отопления.
  2. Демонтаж старой батарей.
  3. Подготовка труб к подключению нового радиатора — нарезка новой или прогон старой резьбы.
  4. Монтаж отсекающих кранов.
  5. Подключение батареи и проверка герметичности соединений.
  6. Запуск радиатора в эксплуатацию: спуск воздуха, регулировка термостата.

Минимальное время и трудозатраты потребует замена радиаторов отопления, оснащённых кранами, перекрывающими входящий и исходящий поток теплоносителя (см. фото ниже).

В этом случае работу можно провести без спуска воды из системы отопления. Секция радиатора рассчитана на 200–400 мл теплоносителя и его легко слить в подставленную ёмкость.

Расчеты перед установкой отопительной системы

Для того, чтобы установленный радиатор создавал тепло и выглядел в помещении эстетично, выполняются некоторые расчеты, при выполнении которых станет понятно какое количество секций потребуется для того или иного помещения. Формула расчета более чем проса и подходит для любого помещения и типа радиатора. Для этого на 1 квадратный метр помещения понадобится 1Квт мощности радиатора. Величина мощности, увеличенная на коэффициент запаса, равный 1,3, который сбалансирует получаемую величину, к примеру, если в помещении имеются две наружные стены и два больших оконных проема. Конечно обогрев комнаты в панельном доме, угловую квартиру или коттедж – огромная разница, поэтому количество секций и тип выбранного радиатора побираются индивидуально, опираясь на технические характеристики обогреваемой системы и условия в помещении.

Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

Эффективно будет работать батарея, установленная возле дверей

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

Материалы и арматура для монтажа

Для установки радиаторов отопления своими руками потребуются:

  • специальные кронштейны;
  • запорная арматура;
  • кран Маевского;
  • заглушка;
  • уплотняющие материалы, дюбели.

Кронштейны

Часто они уже включены в комплектацию радиатора. Если же их нет, можно приобрести в магазине крепеж подходящей длины, диаметра и профиля. При подборе учитывают тип стены (при настенном креплении), нагрузку, форму коллектора, глубину радиатора.

Виды кронштейнов:

  • анкерные с погружением в основание;
  • накладные.

Для бетонных или кирпичных стен используют короткие анкерные кронштейны длиной до 20 см, для газобетона или керамоблока нужны более длинные — до 30 см. Накладные крепления применимы ко всем стенам, в том числе деревянным или гипсокартонным.


Разновидности настенных и напольных кронштейнов

Некоторые изготовители производят регулируемые по длине кронштейны. Это универсальный вариант, который можно купить, не боясь, что не угадаете с размером.

Кран Маевского для спуска воздуха

В любом теплоносителе присутствует воздух в растворенном виде. При прохождении по трубам он накапливается в тех местах, где скорость движения или давление ниже, чем в основном русле. Образуются воздушные пробки, препятствующие нормальной работе системы отопления. Там, где есть контакт воды с алюминием, к воздуху примешивается водород, что представляет опасность взрыва.


Устанавливаем кран Маевского

Для своевременного удаления газовых пузырей в систему встраивается кран Маевского. Это игольчатый клапан, который может работать в ручном или автоматическом режиме. Для спуска газа рукоятку крана поворачивают до появления шипения, закрывают после выделения из клапана жидкости.


Фото воздухоотводчика

Установить наличие воздушных пробок можно простым ощупыванием батареи. Если она греет неравномерно и есть холодные участки, требуется сбросить воздух с помощью воздухоотводчика.

Заглушка


Используется для перекрытия движения теплоносителя в тупиковом отверстии радиатора. В зависимости от направления резьбы может быть левой или правой. Чтобы деталь не выделялась на общем фоне, ее изготавливают окрашенной в цвет радиатора.


Установка заглушки в зависимости от способа подключения

Контур заглушки обматывают герметизирующими материалами. При установке для большего уплотнения подкручивают ключом.

Запорная арматура

Служит для размыкания системы отопления при прекращении эксплуатации какой-либо ее части, а также регулировки температуры радиатора. Запорная арматура представлена кранами различной конструкции:

  • шаровые — используются только в положении вкл.-выкл.;
  • штоковые — более технологичные, могут изменять расход воды для регулирования температуры;
  • обратные клапаны — препятствуют оттоку теплоносителя из определенного участка системы.

Запорная арматура увеличивает безопасность работы отопительной системы, а при возможности регулировки — снижает общие энергозатраты на поддержание комфортной температуры.

Инструменты и сопутствующие материалы

Для самостоятельной установки радиаторов понадобятся:

  • дрель или перфоратор;
  • уровень;
  • карандаш;
  • подмотка для труб;
  • дюбели;
  • разводные ключи с насадками для монтажа фитингов;
  • ниппели с прокладками, если нужно нарастить число секций.

В качестве подмотки можно использовать ФУМ-ленту, сантехническую или льняную нить.

Возможные схемы подключения радиаторов отопления

Наибольшее распространение в наше время получили следующие виды разводки труб:

  1. Однотрубная система отопления. Этот вид повсеместно применяется в квартирах многоэтажных зданий. Здесь горячая вода сначала подается по трубе стояка вверх, затем сама стекает и заполняет радиаторы в комнатах. Хотя такая система крайне проста в применении и эффективна, все же она не позволяет регулировать температурный режим в помещении. А по мере прохождения горячей воды сверху вниз, жидкость будет сильно остывать, значит, на нижних этажах батареи будут холоднее, чем на верхних.
  2. Двухтрубная система. Этот тип отличается от предыдущего тем, что в нем применяется сразу 2 трубы для теплоносителя. Одна используется для подачи горячей воды, а вторая – отвода уже остывшей жидкости (так называемая обратка). С помощью такой системы отопления можно без труда регулировать температуру в помещении посредством нагрева теплоносителя, а также на все радиаторы будет подаваться жидкость одинаковой температуры. Обычно двухтрубный вариант устанавливают в небольших домах или коттеджах.

Как видно из схемы, разводка труб существенно отличается между вариантами. Однотрубная модель более проста в исполнении, менее затратная, а двухтрубная отличается меньшим давлением в системе отопления.

При подключении радиаторов отопления схемы обвязки выбираются перед монтажом батарей, так как от них зависит конструкция отопления в целом. Поэтому, если у вас уже есть трубы отопления, но вы хотите сделать систему другого типа, то, скорее всего, придется их демонтировать и установить новые.

Разновидности системы отопления

Один отопительный контур, как правило, используется на несколько помещений. Радиаторы в нем можно подключить либо последовательно, либо параллельно.

При этом параллельное подключение требует подвода к каждому радиаторы двух труб: с горячим теплоносителем и возвратную с холодным.

Параллельное подключение оправданно для приборов с большой теплоотдачей. Последовательное — обеспечивает экономию труб.

Подсоединение к однотрубной системе

В однотрубной системе несколько радиаторов ставятся последовательно друг за другом в разрез трубы. Схеме удобна в боковом подключении. Тогда нужно будет минимальное количество труб.

При этом нужно помнить, что один перекрытый кран нарушит работу всей группы, которая подключена за ним последовательно. Однотрубную схему обычно применяют в масштабах одной комнаты.

Подсоединение к двухтрубной системе

Двухтрубная система требует в два раза большего количества труб. Этот недостаток, во многом, устраняется, если использовать дешевые термостойкие полимерные трубопроводы.

Когда выгодна двухтрубная система :

  • закупленные радиаторы имеют слишком большую мощность и массивную конструкцию для последовательного подключения;
  • в комнате установлен только один радиатор, в любом случае к нему тянуть две трубы;
  • отапливать нужно только одно помещение (например, квартира-студия).

Двухтрубная схема обеспечит более высокий уровень надежности, чем однотрубная. Также на радиаторах можно будет устанавливать краны и каждый отдельный кран никак влиять на работу других.

Пошаговая инструкция монтажа биметаллической батареи

Установка алюминиевых или биметаллических радиаторов отопления. Видеоурок Пламбер

Смотрите это видео на YouTube

Данная пошаговая инструкция содержит рекомендации по грамотной установке биметаллической батареи на стену из МДФ панелей с диагональным подсоединением к полипропиленовым трубам. Перед началом монтажа секционной радиаторной панели нужно подготовить следующий инструмент и материалы:

  • биметаллическая батарея в сборе;
  • кронштейны – 4 шт.;
  • заглушка;
  • кран Маевского;
  • запорные краны – 2 шт.;
  • дрель-шуруповёрт;
  • лазерный уровень;
  • рулетка;
  • уровень;
  • маркер;
  • малярная лента.

После подготовки переходят непосредственно к навеске радиатора, выполняя нижеследующие действия.

  1. Рулеткой промеряют расстояние между местами соединений крайних секций.
  2. На стене делают разметку расположения кронштейнов. Для этого места предполагаемых креплений кронштейнов отмечают маркером по отрезкам, предварительно наклеенным на стену.
  1. Разметку делают исходя из того, что расстояние от пола и подоконника до прибора должно быть не менее 100 мм. На глухой стене батарея должна находиться\ на равном расстоянии от двери и угла комнаты.
  2. Промежуток между радиатором и стеной должен быть не менее 30 мм. Это расстояние обеспечивает форма посадочного места на кронштейне.
  3. Исходя из стандартного межосевого размера, отмеряют это расстояние вниз для нижних кронштейнов.
  4. На стену наводят луч лазерного уровня поочерёдно для верхней и нижней разметки.
  5. Делают предварительную разметку для саморезов, прикладывая к стене кронштейны.
  6. Шуруповёртом прикручивают саморезами сначала нижние, затем верхние опоры. В кронштейнах есть продольные проёмы для шурупов, они дают возможность доводки до горизонта установленной батареи.
  7. Батарею заводят сначала на нижние опоры, а потом навешивают на верхние кронштейны.
  1. Прикладывая уровень к верхней поверхности прибора, контролирует её горизонт. Корректируют этот параметр лёгким смещением вверх-вниз сторон радиатора благодаря продольным пазам в кронштейнах.
  2. В одно из верхних отверстий вкручивают гайку, в неё запорный кран, с противоположной стороны снизу устанавливают второй кран.
  3. Установка запорных кранов диагональной схемы подключения батареи
  4. В свободное верхнее отверстие вкручивают последовательно посадочную гайку и кран Маевского, нижний проход закрывают, ввинчивая заглушку.

Способы подключения

Трубы к батареям отопления могут подходить сбоку, снизу или с двух разных сторон. Односторонняя подводка приемлема, если отопительный прибор не слишком больших размеров. Специалисты не рекомендуют такой способ подключения к системе, если радиатор укомплектован десятью и более секциями. Исключение составляют только схемы с принудительной циркуляцией теплоносителя, где количество секций может доходить до двадцати.

Тем не менее, когда существует возможность разностороннего подключения радиатора, то ею желательно воспользоваться. Эта схема выгодна в силу разных причин. Во-первых, для нее характерна наиболее высокая теплоотдача. Во-вторых, исключается заиливание нижней части батареи, где отсутствует активная циркуляция теплоносителя.

При любом варианте подключения необходимо соблюдать следующие расстояния при установке радиатора:

  1. Удобство уборки и хороший уровень теплообмена сохраняется, когда приборы приподняты над полом на 10-12 см.
  2. Тепловой поток в комнату не будет уменьшаться, если расстояние до подоконника составляет не менее 8 сантиметров.
  3. Чтобы не греть только стену, нужно отодвинуть батарею от нее на 5 сантиметров.

Практично крепить на поверхность стены фольгированные материал. Благодаря столь простому решению значительно возрастает теплоотдача отопительного оборудования. Инфракрасные лучи (тепловой спектр), которые ранее поглощались стеной, отражаются и обогревают предметы внутри помещений.

Радиаторы

Для такого самодельного обогревателя обычно применяют два типа радиаторов:

чугунные с резьбой на 32мм (1 1/4 дюйма)

алюминиевые или биметаллические с резьбой на 25мм (1 дюйм)

Чугунные можно использовать даже без тэна. Поднимаете батарею и начинаете переносить ее из угла в угол, пока не согреетесь КПД выше 100%

А если серьезно, под чугунную батарею тэн найти гораздо проще, так как они получили большее распространение.

Вся конструкция будет выглядеть следующим образом. В нижней части через силиконовую прокладку вкручивается водяной тэн.

По диагонали от него устанавливаются две глухих заглушки. Сверху с обратной стороны от тэна монтируется проходная заглушка с полдюймовым отверстием под кран маевского или аварийный клапан.

Ошибка №1
Не ставьте кран Маевского над самим тэном.

Отсюда может подкапывать вода, а она не должна попадать на электрические контакты нагревательного элемента.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
