Установка РН

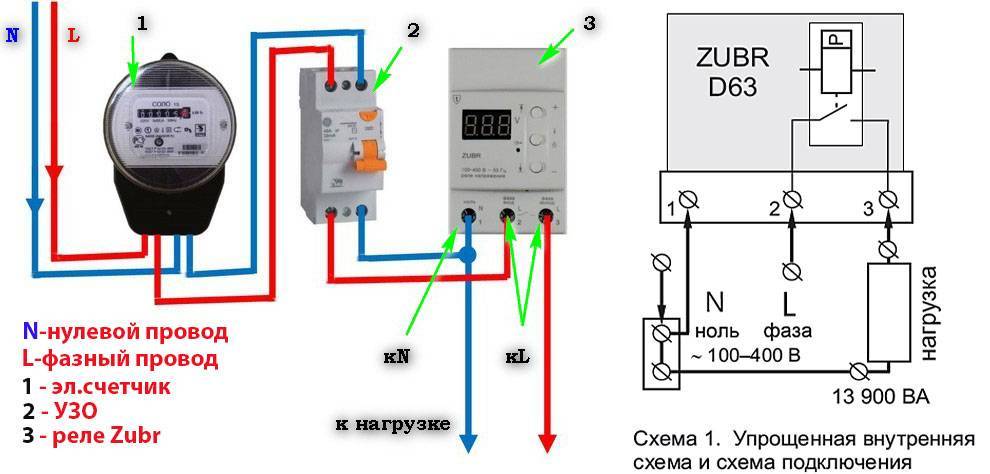

Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.
Работы по установке РН следует производить только при отключенном вводном выключателе!
Как видим, все просто: реле контроля устанавливается сразу после электрического счетчика и подключается к фазному проводу, через который осуществляется электроснабжение всего дома. При скачке за пределы выставленного (регулируемого) диапазона реле отсоединяет внешнюю питающую сеть от внутренней электропроводки, и выполняется защита от скачков напряжения в квартире и в доме.
РН, вмонтированное в панель щитка, занимает минимум пространства на DIN-рейке.
Если мощность потребителей домашней сети даст в сумме 7 кВт и более, производители настоятельно рекомендуют встраивать в рабочую схему РН дополнительный электромагнитный контактор. Хотя, надежный контактор в общей схеме никогда не станет лишней деталью, смотрим следующий комментарий:
Vitichekпользователь FORUMHOUSE
К любому реле лучше ставить контактор, хоть производители и пишут, что РН выдерживает большие токи. Контактор имеет большие контакты и меньшее сопротивление.
Это устройство помогает разгрузить контакты РН, самостоятельно разъединяя силовую линию от общей сети бытовых потребителей. Реле контроля, в момент недопустимого перенапряжения, лишь подает команду на отключение. После этого электромагнитная катушка контактора разъединяет силовые контакты, соединяющие внешнюю и внутреннюю сети. Схема подключения в этом случае будет следующей:
Система защиты от перепада напряжения.
Куда установить: в розетку или электрощиток?
Существует два способа монтажа: на DIN-рейку в электрощиток или в отдельную розетку. Реле под DIN-рейку предназначены для защиты всей электросети в квартире или доме и устанавливаются в электрощитовую. Они рассчитаны на большую нагрузку и могут работать с высоким коммутирующим током. Например, РКН МЕАНДР УЗМ-51М рассчитан на ток в 63 А, что позволяет устанавливать прибор в сеть, от которой будут запитаны устройства суммарной мощностью до 13,5 кВт. То есть защищены будут все приборы от обычной лампочки до отопительного котла. Минус этого прибора в сложности монтажа — без должных навыков и инструментов установить будет проблематично, и, возможно, придется привлекать электрика.
Розеточные РКН просты в монтаже: достаточно включить в розетку и подключить бытовую технику. Розеточные приборы рассчитаны на меньшую нагрузку и могут защищать лишь несколько устройств. Например, РКН RBUZ R116Y может защитить приборы суммарной мощностью до 3 кВт, например, водонагреватель и холодильник. Его плюс в том, что никаких навыков и инструментов для монтажа не нужно — просто включил в розетку и пользуйся.
Розеточные устройства удобны для дачи, так как там обычно не так много разных приборов. Также их можно брать с собой на выездные работы, чтобы через них подключать дрель, перфоратор и другой электроинструмент
Особенно это важно, когда приходится работать в сельской местности на большом удалении от подстанции, и линия часто сильно проседает — чтоб не повредить инструмент лучше подключить его через РКН
Причины перенапряжения
всем известные 220 Вв переделах 10%
Откуда же возникают скачки напряжения в сети? Причин несколько:
- попадание в подстанцию, линию электропередач или элементы дома разряда молнии, а его сила тока достигает 200 кА;
- сварочные работы, включение мощного оборудования или одновременная работа многочисленных электроприборов в многоквартирном доме;
- обрыв нулевого контакта, в результате чего напряжение может скакать от 110 до 360 В. Одна из причин обрыва нулевого контакта кроется в возросшем количестве используемой техники. Многие дома проектировались и строились тогда, когда электроприборов не было так много. Сегодня же в утренние часы в каждом доме включается масса оборудования: плиты, чайники, пылесосы, стиральные машинки, обогреватели, бойлеры и т.д. Часто провода работают на пике своих возможностей, потому утром и вечером перегреваются, затем сильно охлаждаются, и как следствие проводник ослабевает, и нулевой контакт может вообще отгореть;
- обрыв проводов вследствие непогоды, аварии. Напряжение в сети может резко взлететь в несколько раз;
- неправильное подключение проводов в щитке;
- сбои в работе электрической станции.
Высокое напряжение может стать причиной появление искры в диэлектрическом слое, далее последует появление электрической дуги, что уже чревато возгоранием. Опасность также несет и слишком низкое напряжение. Холодильник, например, будет тяжелее запускаться, что скажется на его работоспособности.
Чтобы защитить квартиру и дом от неблагоприятных последствий скачков напряжения в сети, используют следующие принципы:
- отключение электричества при резком повышении напряжения;
- вывод излишнего электрического потенциала на заземляющий контур;
- стабилизация входящего напряжения до идеальных 220 В.
Подключаем реле контроля напряжения своими руками
Классификация защитных реле напряжения Реле могут быть предназначены для всего дома и для одной розетки.
С монтажом все предельно просто. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.
Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.
Выводы и полезное видео по теме Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора. Время повторного включения от 3 до сек. Электронные, на симмисторах или тиристорах или других полупроводниковых ключах, сложные и дорогие устройства.
См. также: Как сэкономить тэр на предприятии
Как подключить реле напряжения
Схема подключения реле напряжения РН Рассчитаны РН на небольшие токи до 16А или мощность до 3,5 кВт, но для подключения более высокой нагрузки, РН можно включать совместно с контакторами магнитными пускателями. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания.
Особенно остро вопрос защиты электроприборов от перепадов напряжения стоит в жилых многоквартирных домах старой постройки, а так же частных жилых домах подключенных к старым линиям электропередач. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. Установка на рейку более удобна по нескольким причинам: РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры; приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного; Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать. Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора.
ТЕСТ: Попробуйте ответить на вопросы и оценить свои знания того, какое выбрать защитное устройство. Эта схема применяется, если номинальный ток автомата меньше тока устройства. Эта организация изготавливает изделия под торговой маркой DigiTop. Настройка реле напряжения Введение.
Как установить реле контроля напряжения в щиток квартиры самостоятельно
Альтернативный вариант — реле контроля напряжения в сети
Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.
Варианты модульных реле напряжения
Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.
Реле напряжения ASV-3M после срабатывания необходимо включить вручную
При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.
Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.
Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.
Монтажная схема подключения реле напряжения в сети 220В
Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.
Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.
Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.
Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.
При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.
Схема подключения нескольких реле напряжения в однофазной сети
В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.
Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.
Причины срабатывания реле напряжения
Установка этой защиты позволяет избежать выхода из строя бытовой и промышленной аппаратуры, а так же предотвратить возможное возгорание устройств.
Неисправность электропроводки
Один из случаев срабатывания защиты — отгорание нулевого провода во вводном шитке в здание. При этом вместо 220В в розетке может быть любое напряжение — от нескольких вольт, которое приводит к выходу из строя электродвигателей холодильников и кондиционеров, до 380В, при котором перегорает любая аппаратура — от лампочек и зарядок для мобилок до телевизоров и компьютеров.
Нестабильность параметров электросети
Электроснабжение многих жилых районов и промышленных предприятий осуществляется по линиям, проложенным ещё в советское время, поэтому оно не обеспечивает стабильного напряжения сети:
- при повышенных нагрузках происходит падение напряжения, особенно в конце кабельной линии;
- для обеспечения номинальных параметров сети на отдалённых участках линии электропередач электрокомпания может завысить выходное напряжение питающего трансформатора;
- во время производства переключений в высоковольтных линиях возможно появление в розетках повышенного до 280В напряжения.
Установка РН поможет защитить электроприборы, но если проблемы являются постоянными или регулярными, то целесообразным будет установка стабилизатора. В этом случае, перед тем, как настроить реле напряжения, желательно изучить документацию стабилизатора и производить регулировку РН исходя их параметров этого устройства.
Установка в щиток РН 220 В для дома 2 способам
Основное отличие в том, устанавливается РКН 220В до электросчётчика или после.
При установке РН до счётчика устройство кроме бытовых электроприборов защищает счётчик.
Устанавливается это устройство после вводного автомата.
Подключение РН до счётчика
3 причины установить РН 220 В на din-рейку
Есть два способа установить РН 220В — на din-рейку и в розетку.
Установка на рейку более удобна по нескольким причинам:
- РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры;
- приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного;
- Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать.
Как выбрать реле напряжения для квартиры и дома
Многие кто не знает, что такое реле напряжения, очень часто его путают со стабилизатором. Однако, общего между этими двумя устройствами не так уж и много. Путаница возникает из-за того, что, как и в случае со стабилизатором напряжения, реле позволяет автоматически контролировать параметры тока, но не регулировать его (повышать или понижать, как это умеет делать стабилизатор напряжения).
Основные функции реле напряжения, это контроль:
- Вы можете запрограммировать реле напряжения на верхний и нижний диапазон срабатывания. Например, реле будет выключаться, в том случае, если напряжение в электросети упадёт до 160 Вольт или же наоборот, поднимется до 240 Вольт;
- Можете самостоятельно регулировать показания индикатора напряжения, если оно некорректно отображается на дисплее реле;
- Выставлять задержку реле напряжения (время, через которое реле начнёт контроль напряжения, чтобы включиться заново).
Как было сказано выше, главным параметром реле напряжения является скорость срабатывания. Чем ниже будет скорость отключения, тем быстрее сработает реле напряжения. Для современных устройств защиты, данный параметр колеблется в районе 0,02-0,05 секунд.
Что нужно знать про мощность реле контроля напряжения
Также, при выборе защитного реле нужно учитывать мощность подключаемых приборов и фазность. Бывают трехфазные и однофазные реле напряжения. Именно однофазные реле, чаще всего выбираются для установки в домах и квартирах. При этом реле напряжения может устанавливаться на специальную DIN рейку, когда через него будет подключен весь дом или к обычной розетке, если требуется защитить только отдельные электроприборы.
Не менее важным параметром при выборе защитного реле является мощность. Если неправильно подобрать мощность реле напряжения на весь дом, то в случае превышения допустимой нагрузки, реле будет выключаться. В свою очередь, реле гораздо большей мощности, чем нужно, выключаться не будет, однако его стоимость обойдется на порядок выше.
Поэтому при выборе реле напряжения по мощности следует учитывать номинал установленных автоматических выключателей в доме и потребляемую нагрузку. Если стоят автоматы на 25А, то потребуется реле напряжения на 32-40А, чтобы защитить весь дом. Иногда требуется выбрать реле напряжения и мощнее, например, на 50-63А, здесь все во многом зависит от того, какая нагрузка к нему будет подключена.
Основные критерии при выборе защитного реле
Итак, чтобы правильно выбрать реле напряжения, нужно учесть:
- Фазность;
- Мощность;
- Скорость срабатывания;
- Диапазон настраиваемых напряжений (если в сети будет напряжение ниже, чем оно может быть выставлено в реле, то устройство защиты будет все время выключаться, а нормально использовать его не получится);
- Возможность самостоятельной регулировки индикатора напряжения (при его искажении на дисплее);
- Наличие термозащиты от внутреннего перегрева реле напряжения.
Итак, разобравшись с выбором защитного устройства, следует добавить, что его установка на весь дом или квартиру, является как плюсом, так и минусом. К преимуществам относится то, что в таком случае будут защищены абсолютно все потребители электричества в доме. Что же касается недостатков, то при сильном перепаде напряжения будет обесточен весь дом, что совсем неудобно.
Особенности установки РКН
Схема установки
Общий порядок монтажа реле в электрическом шкафу определяется требованиями действующих стандартов (ПУЭ, в частности). Каждая конкретная модель РКН может устанавливаться в соответствии с выполняемыми ей функциями. Возможны следующие варианты установки реле в линию электропроводки:
- размещение сразу после электрического счетчика (этот способ считается классическим);
- подключение совместно с УЗО и линейным автоматом, что расширяет функциональные возможности прибора;
- установка до электрического счетчика, позволяющая защитить от перенапряжений сам прибор учета.
Последний вариант возможен только после получения разрешения от представителей «Энергосбыта».
Какой из приборов выбрать, чтобы защита действительно работала?
Мы попросили ведущего инженера компании «Аксиом Плюс», более 10 лет занимающейся продажей электротехники, поделиться практическим опытом и посоветовать устройства, которые реально помогают оградить бытовую технику от скачков напряжения. И вот что выяснили.
Самые популярные реле напряжения на 16А
Volt Control РН-101М от «Новатек-Электро»;
R116y от «ZUBR»;
V-protector Vp-16AS от «DigiTOP»;
e.control.v07 от «E.Next».
У данных приборов много общих характеристик помимо значения максимального тока и конструктивного исполнения в розетку. Функционально все предназначены для отслеживания напряжения в сети и отключения подсоединенного электроприбора при выходе его значения за безопасные пределы. У всех четырех регулируется время задержки повторного включения после восстановления безопасных параметров сети и верхняя и нижняя граница напряжения. Значения напряжения питания 230В, а фазного (номинального) 220В.
А вот специфические отличия скрыты от непосвященного взора, но известны инсайдерам электротехнического мира. Об этом имеете право знать и Вы! Краткое досье каждой модели.
Volt Control РН-101М 16А от «Новатек-Электро»
Производится в Украине, рассчитан на частоту сети 47-65 Гц. Диапазон регулировки срабатывания по минимальному напряжению (U min) 70-100% от номинального, по максимальному (U max) 105-125%. Цена: 484,50 грн.*
Преимущества:
наличие сетевого фильтра и защиты по току. По сути это реле напряжения + токовый автомат + сетевой фильтр. Оно обеспечивает защиту от высокочастотных и высоковольтных импульсных помех и ограничивает ток в нагрузке до 15А. Такая функция эксклюзивна и доступна лишь для этой модели из четверки;
производитель известный, его продукция хорошо зарекомендовала себя в украинских реалиях.
простота настроек. На передней панели корпуса устройства от «Новатек-Электро» смонтированы удобные и интуитивно понятные поворотные ручки. С их помощью Вы можете легко регулировать настройки максимального и минимального напряжения, а также время автоматического поставарийного повторного включения (от 5 до 900 с).
Недостатки:
не обнаружены.
Рекомендации: хороший выбор для защиты дорогостоящей бытовой техники. Идеальный по удобству и простоте настроек вариант – например, для лиц пожилого возраста или тех, кто не хочет (не может) тратить время на изучение функционала.
R116y от «ZUBR».
Производится в Украине, рассчитан на частоту сети 48-52 Гц. Диапазон регулировки срабатывания по U min: 55-95% от номинального значения, по U max: 100-125%. Диапазон времени автоматического повторного включения 3-600 секунд. Цена: 365,00 грн.
Преимущества:
высокое качество сборки конструкции, 2 года гарантии.
Недостатки:
потребуется потратить время на чтение инструкции, чтобы понять, как установить параметры работы с помощью кнопок на корпусе.
Рекомендации: благодаря высокому уровню надежности вариант достоин покупки для защиты самых важных и дорогих домашних электроприборов.
V-protector Vp-16AS от «DigiTOP».
Производится в Украине с использованием китайских деталей. Рассчитан на частоту сети 50 Гц. Диапазон регулировки срабатывания по U min: 55-90% от номинального, по U max 95-120%. Диапазон времени автоматического повторного включения 5-600 секунд. Цена: 317,24 грн.
Преимущества:
самая дешевая из четверки цена.
Недостатки:
высокий процент брака. По словам нашего консультанта, практически каждое 10-е реле от «DigiTOP» может преподнести неприятный сюрприз. К слову, производитель беспрекословно меняет устройства по гарантии, но все-таки это чревато обманутыми ожиданиями и потраченным временем.
Рекомендации: благодаря самой низкой цене в нашем рейтинге подходит, если бюджет ограничен, а перспектива возможного брака не пугает (Вы располагаете временем на процедуру возврата/ремонта/замены).
Как выбирать прибор?
Выбрать стабилизатор для стиральной машины – задача не легкая. Все дело в предлагаемом производителями ассортименте: приборов разной мощности, типа и стоимости в продаже много. Чтобы не ошибиться, стоит изучить характеристики устройств и иные важные параметры. Выпускаются стабилизаторы нескольких типов: релейные, электронные, электромеханические, инверторные и ферромагнитные. Рассмотрим каждый вариант подробнее.
- Релейные. Простой и недорогой вариант – тороидальный трансформатор, имеющий несколько выходов и переключение через реле. Из минусов отмечается постоянное мерцание светодиодов и низкая точность уравнивания. Также в числе недостатков повышенная шумность – устройство периодически издает щелчки.
- Электронные. Представляют собой тиристорные или семисторные трансформаторы со ступенчатой стабилизацией напряжения. За счет стойкости к нагрузкам электросети и пусковым токам регулировка происходит максимально плавно и бесшумно. Нет и мигания ламп, так как «степеней» уравнивания больше, чем у релейных приборов. Но оборудование имеет несколько минусов: высокая стоимость, низкая точность уравнивания, создание радиопомех.
- Электромеханические. Также именуются сервоприводными. Здесь бегунок контакта перемещается на круговом трансформаторе, за счет чего сглаживаются скачки напряжения. Бесступенчатая система стабилизации с точной регулировкой и сдерживанием кратковременных нагрузок. Что касается недостатков, то их два: низкая скорость срабатывания и недостаточная морозостойкость.
- Инверторные. Отличаются высокоточной регулировкой благодаря широкому коридору входных напряжений. Способен работать при низких температурах, компактен и срабатывает на скачки моментально. Минусы: дороговизна и неспособность справиться с высокими нагрузками.
- Ферромагнитные. Относятся к оборудованию старого типа, в настоящее время почти не выпускается. Из преимуществ отмечается высокая точность и способность работать при низких температурах. Недостатки – шумность.
Для стиралки подойдет любой стабилизатор, но лучше выбирать надежные и дорогие модели – электронные и инверторные. Помимо типа устройства учитываются и эксплуатационные характеристики
Так, следует обратить внимание минимум на 5 параметров
- Количество фаз. Трехфазное оборудование необходимо, если подключение рассчитано на 380В. При нагрузке в 220В разрешается подключить как один стабилизатор на три фазы, так и три однофазных. Крайний вариант предпочтительнее.
- Нагрузка. Показатель напрямую зависит от подключаемой стиральной машины. Следует узнать общее потребление в ваттах и суммировать с другими подключаемыми к ветке приборами. После прибавляем запас в 20%, чтобы компенсировать пусковые токи. Обязательно смотрим на коэффициент отклонения напряжения, который равняется 1 в сети на 220В, 1,69 – для линий на 130В и 1,47 – при 270В. Итоговое значение послужит отправной точкой.
- Режим. Лучшими считаются модели с двумя режимами работы: байпас и стабилизатор. Первая программа позволяет оттягивать уравнивание при «спокойном» электротоке и автоматически активируется при перегрузке сети. За счет такой возможности прибор работает дольше.
- Защита от перенапряжения. Поможет сохранить прибор от сгорания, если значение напряжения превысит максимальную норму. В целях безопасности стабилизатор экстренно вырубится.
- Фирма. Рекомендуется не экспериментировать, а подобрать оборудование от проверенного производителя. Так, отлично зарекомендовали себя бренды Quattro, Lider, Штиль, Volter, Энерготех, Progress, Wester, Ресанта, Rucelf, Powercom, Sven, Союз, Энергия, Huter, Эра, Suntek, Ortea.
Изучив возможности стабилизатора, приступаем к выбору подходящего оборудования. В идеале, необходимо проанализировать рынок, выявить «лидеров», сравнить их потенциал и характеристики. Поможет в поиске обзор лучших моделей.
Классификация защитных реле напряжения
Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты. Так, когда напряжение выйдет за дозволенные пределы катушка контактора обесточится, его контакты разомкнуться и отключатся от сети потребители. Допускается ли установка РН до счётчика электроэнергии? Это нужно для реализации различных схем, например формирования сигнала для запуска генератора или другой системы бесперебойной подачи электроэнергии в вашем доме, или включения аварийного освещения и отключения важных цепей
Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями
Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего.
Материалы: реле напряжения небольшой отрезок провода. Подключение реле в однофазных сетях Разберемся, как подключить однофазное реле в домашней сети В. Достаточно только в цепи нагрузок выполнить электромонтаж реле напряжения. В сравнении со стабилизирующими аппаратами элементы контроля разности потенциалов потребляют ничтожно малое количество электроэнергии. Реле напряжения. Защита от перепадов (скачков) напряжения.
Устройство и принцип действия
Реле оснащается корпусом из специального пластика, внутри располагается измерительный блок и контактная группа. Модуль измерения обеспечивает замер напряжения в цепи, полученный результат сравнивается с заранее запрограммированным интервалом. Если цифры совпадают, то контакты исполнительного блока находятся в замкнутом состоянии, поддерживая работоспособность внешней цепи. Контактная группа не требует непрерывной подачи электроэнергии для удержания пластин в замкнутом или разомкнутом состояниях, ток подается только в момент переключения.
Измеритель осуществляет постоянный мониторинг напряжения, при отклонении параметра от запрограммированного интервала формируется управляющий сигнал. Импульс передается к контактной группе, которая отсекает питание от оборудования в квартире или жилом доме. В конструкции оборудования предусматривается энергонезависимая память, в которой хранится информация о последнем аварийном срабатывании. Контроль напряжения осуществляется микропроцессором или сравнивающим устройством (компаратором).
Существуют упрощенные реле, из конструкции которых удален жидкокристаллический дисплей. Для изменения параметров используются рукоятки, оснащенные измерительной шкалой. В схеме предусматриваются сигнальные светодиоды, позволяющие определить причину срабатывания контактной группы. Электронный контроллер и механическая релейная часть остаются неизменными.
Функции реле напряжения.
В конструкции всех защитных реле предусмотрен регулируемый таймер задержки включения питания. Устройство необходимо для корректного подсоединения оборудования, оснащенного электрическими двигателями. Например, компрессор холодильника рекомендуется подключать к сети через 1-2 минуты после аварийного отключения. В зависимости от производителя используются таймеры, рассчитанные на установку задержки на время от 15 секунд до 15 минут.
Подведём итог
При том состоянии электросетей и трансформаторов на подстанциях, особенно в частных секторах, приобретение реле контроля напряжения и его установка уже становится необходимостью. А для тех, кто считает стоимость подобных защитных устройств слишком высокой, редакция Homius.ru приготовила совет: посчитайте, во сколько может обойтись ремонт всей бытовой техники, находящейся в Вашей квартире или частном доме. После производства нехитрых вычислений Вы гарантированно измените своё решение. Главное здесь – не жалеть времени, а именно ознакомиться перед приобретением не только с ассортиментом предлагаемой производителем продукции, но и с реальными отзывами пользователей, установивших подобную защиту. Только так можно понять, стоит ли приобретать ту или иную модель.
Таблица предельно допустимых отклонений показателей напряжения, согласно ГОСТ
Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Если в процессе ознакомления с ней у Вас возникли вопросы, можете смело задавать их в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально короткий период времени. Если же у Вас установлено подобное защитное оборудование, просим поделиться впечатлениями с менее опытными домашними мастерами, планирующими подобную установку. Пишите, делитесь, спрашивайте. А напоследок, по сложившейся доброй традиции, предлагаем Вашему вниманию один интересный ролик по сегодняшней теме, из которого Вы узнаете много нового.
