Какой выбрать штатив для нивелира: ТОП-14 лучших фиксирующих устройств для выполнения точных замеров

ADA TopLiner – от 30000 руб.

Профессиональный лазерный построитель плоскостей ADA TopLiner 3×360 – это ротационный прибор с тремя вращающимися головками, обеспечивающими проекцию сразу трех линий с разверсткой 360 градусов. Одно это уже является огромным преимуществом перед бюджетными вариантами, а если добавить сюда высокую точность и видимость линии даже на значительном расстоянии, то модель явно обходит аналоги.

Устройство снабжено функцией самоотключения и самонивелирования в пределах 4,5 градусов, способно работать в широком температурном диапазоне. Монтируется на штатив с помощью резьбы 1/4″ или 5/8″. В качестве питающего элемента используется аккумулятор. Зарядка осуществляется непосредственно подключением прибора к сети, в этот момент он может работать без аккумулятора. В комплекте вы также найдете сумку, зарядку, аккумулятор емкостью 3300 мА, специальное крепление и магнитную мишень.

Технические характеристики ADA TopLiner 3×360
Основные характеристикиЗначение
ТипРотационный (3 линии)
Точность0.2 мм/м
Дальность20 м (50 м – с приемником)
Рабочая температура-10…+40 °С
Угол разверстки360° (горизонталь и вертикаль)
СамовыравниваниеЕсть (в пределах 4,5°)

О том, какие возможности раскрываются перед владельцем такого построителя, вы можете узнать из следующего видео.

Выбор редакции

Несмотря на то, что все рассмотренные нами модели относятся к разным сегментам, мы выбрали наиболее удачные на наш взгляд модели исходя из сферы их применения и соотношения цена/качество. В наш ТОП попали недорогой китайский комбинированный лазерный уровень – KaiTian 5 Lines 6 Points, инструмент от небезызвестного производителя – Bosch PLL 360, а также профессиональный построитель – ADA TopLiner 3×360.

Сводная таблица по представленным моделям
МодельТипТочность, мм/мДальность без приемника, мРабочая температура, °СMax угол разверсткиСамонивелирование
DEKO Laser Level LV-01линейный0,310+5…+4090
Ермак 659-022линейный0,510+5…+40120
Bosch Quigo IIлинейный0,87+5…+3560
KaiTian 5 Lines 6 Pointsкомбинированный0,210-10…+50360
Condtrol MX2линейный0,3200…+50120
ADA 2D Basic Levelкомбинированный0,320-5…+45180
Bosch PLL 360ротационный0,420+5…+40360
KAPRO 888линейный0,330-10…+451203,5°
ADA Cube 360ротационный0,320-5…+45360
Geo-Fennel FL 250 VA-Nкомбинированный0,120-20…+50360
ADA TopLiner 3×360ротационный0,220-10…+403604,5°

Проверка главного условия нивелира

Важным моментом является поверка главного условия нивелира. Как и другие поверки, она позволяет выявить отклонения геометрического положения осей прибора, от требований нормативных документов. Для нивелиров с компенсатором визирная ось должна находиться строго в горизонтальной плоскости. Для нивелиров с цилиндрическим уровнем ось прибора должна быть параллельна оси цилиндрического уровня.

Для выполнения поверки главного условия нивелира используют метод двойного нивелирования «вперед». Выбирают две точки на местности. Точки закрепляют на местности дюбелями, арматурными штырями, гвоздями или устанавливают нивелирные башмаки. Между точками должно быть расстояние от 50 до 75 метров. На одну из точек устанавливают прибор, на другую точку устанавливают рейку. Берут отчет по рейке. Измеряют высоту прибора. После чего, прибор и рейку меняют местами. Выполняют аналогичные измерения. ½ разности превышений не должна превышать 4 мм. Если это значение больше 4 мм, то необходимо выполнить юстировку нивелира.

Поверка главного условия нивелира является одной из первостепенных и важных поверок. Поверку главного условия нивелира необходимо выполнять перед каждым циклом измерений, вначале рабочего дня, а также при большой разности «плеч» нивелирования. Также эту поверку нужно выполнять в случае выявления постоянных погрешностей в значениях превышений (актуально для нивелирования методом «из середины»). Кроме того, эту поверку необходимо выполнять после транспортировки нивелира. В случае падения прибора, также обязательно выполняется поверка главного условия нивелира.

№4 – Tesla L-360х1

Цена: 7 000 рублей

Самовыравнивающийся нивелир Tesla L-360х1 обладает прочным обрезиненным корпусом из пластика. За счет этого он спокойно переживет ни один десяток падений на бетон и асфальт. Линии, которые он чертит, получаются яркими, поэтому их отчетливо видно даже на улице. Другим преимуществом стоит считать простоту управления, позволяющую эксплуатировать прибор даже неопытным пользователям.

Заявленная производителем погрешность равна 0.4 мм и владельцы утверждают, что на практике значение подтверждается. Помимо функции автоматического выравнивая присутствует автоотключение. Существенных изъянов у популярной модели пользователи не нашли.

Tesla L-360х1

Нивелир и нивелирование – что это такое

Нивелир – это технический прибор, с помощью которого геодезисты и строители делают замеры высотных точек на плоскости. Его основная задача — построить стабильную горизонталь, относительно которой любые отклонения станут заметными.

До изобретения нивелира измерения уровня проводились вот таким, нехитрым способом. Доподлинно неизвестно, что именно служило в качестве ёмкостей. Остаётся только догадываться

Если посмотреть в окуляр современного устройства, видно, что, кроме приближения предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Эта сетка создаёт рисунок поверх объекта из вертикальных и горизонтальных полосок, на которые и ориентируется человек.

Именно на такую картинку так увлечённо и сосредоточенно смотрит геодезист во время измерительных работ

Нивелирование — это процесс геодезических изысканий с помощью нивелира. Иными словами, это определение разности высот двух или многих точек земной поверхности относительно условного уровня (например, уровня океана, реки и пр.) или превышения.

Пример использования лазерного нивелира для разметки места крепления поручней к лестнице

Лазерные модели нивелиров могут рисовать такие линии непосредственно на объекте. В лазерных приборах построение линий происходит на 360° сразу в нескольких плоскостях.

Geobox n7-26

Первая рассматриваемая модель — нивелир geobox n7-26. При покупке в магазине вам предоставят в комплекте специальный кейс и комплект юстировочных инструментов (шпилька, отвёртка и отвес). Полностью механический прибор оснащён компенсатором и лишён электронных частей. Радуют дополнительные функции, такие как встроенный пузырьковый уровень и поворотное основание.

Средняя стоимость прибора — от 9 000 до 10 000 рублей.

Geobox n7-26

Минимальное фокусное расстояние 1 м
Кратность26х
Минимальная рабочая температура-30 С
Максимальная рабочая температура+45 С
  • Наличие поверки
  • Удобные обрезиненные винты наведения и фокусировки

Как пользоваться нивелиром ротационного типа

Чтобы произвести измерения ротационным уровнем, понадобится для начала правильно установить прибор. Он крепится посредством штатива или штанги (в помещении), и перед началом его включения, следует обязательно произвести выравнивание. Принцип выравнивания заключается на выставлении нивелира по водному уровню, встроенному в конструкцию инструмента. Высокоточные измерители также дополнительно имеют опцию автоматической настройки.

После настраивания расположения прибора, можно приступать к его включению. После включения загорается светодиод, луч свечения которого бывает красного или зеленого цвета. Одновременно происходит вращение подвижной головки, в которой располагается светодиод. Если меняется место расположения инструмента, то требуется предварительно повторить процедуру выравнивания уровня.

Это интересно! Линейный лазерный уровень способен строить горизонтальные и вертикальные плоскости за счет специальной системы призм, однако такой прибор не способен обеспечить построение плоскостей на отдаленном расстоянии в отличие от ротационных. Именно поэтому для внутренних работ применяются точечные и линейные уровни, а для наружных преимущественно ротационные или вращающиеся устройства.

Что такое нивелир?

Нивелиром называют геодезический инструмент, который позволяет проводить измерения разности высоты нескольких точек. Такое устройство широко применяется в строительных работах, которые требуют точности проводимых замеров. Представленный уровень можно использовать для регистрации особенностей рельефа, а также для нанесения разметки и контроля соответствия уже построенного помещения установленным нормам.

По своей конструкции данные измерительные приборы делятся на три группы:

  • оптические. Имеют наиболее оптимальное соотношение цены и качества;
  • электронные. Оснащены функцией запоминания данных. Имеют минимальное время замера;
  • лазерные. Среди своих аналогов имеют наиболее высокую точность измерений.

Ротационный нивелир относят к лазерным инструментам.

На что обратить внимание при покупке лазерного уровня

Перед покупкой лазерного уровня следует учесть следующие параметры:

Температурный диапазон. Выбирается в зависимости от того, где будут проводиться работы: на улице или в помещении. Если работы проводятся на открытом воздухе и в холодное время года, то стоит выбрать уровень, устойчивый к низким температурам.

Дальность измерений. Для домашних работ вполне подойдут стандартные уровни, которые способны работать с расстояниями до 50 метров. Для сложных строительных работ на больших объектах понадобится дополнительное оборудование.

Точность измерений. Для домашних работ подойдут приборы с погрешность от 0,3 до 0,7 мм. Для больших объектов, где даже малейшее отклонение недопустимо, нужно выбирать прибор с точностью до 0,1 мм.

Цвет луча. Наибольшее распространение получили модели, в которых используется красный луч, однако зеленый луч будет лучше виден даже при слабом освещении.

Дополнительные функции. Если уровень оснащен дополнительным функционалом, например дальномером, то это только плюс.

Обзор производителей

В наши дни свою продукцию на рынке инструмента, измерительного оборудования и дополнительных приспособлений представляют многие компании-производители. Естественно, лидерами сегмента являются такие гиганты, как Bosch. И в данном случае речь идет о крупнейшем разработчике электроинструмента и электронных устройств. Для многих данный бренд ассоциируется с традиционным немецким качеством.

Помимо немецкого гиганта, свои разработки представляют и другие производители.

ADA Instruments – компания, начавшая свою деятельность более 10 лет назад. Изначально она позиционировалась в качестве торговой марки диагностического и измерительного оборудования, разрабатываемого для самых разных отраслей. Кстати, ADA расшифровывается как ADditional Accuracy, что в переводе означает «дополнительная точность». Потенциальным покупателям производитель предлагает модели геодезических и телескопических штативов и штанг.

С учетом разнообразия доступных приспособлений в некоторых специализированных магазинах можно встретить высококачественные треноги AEG. Невзирая на то что данные конструкции разрабатываются для установки осветительных приборов, на них могут закрепляться и лазерные уровни. Кстати, компания имеет почти 40-летнюю историю и на сегодня представляет собой составляющую часть таких крупных объединений, как Electrolux Group и Clatronic Group.

Еще один представитель России – это , выпускающая в том числе настенные кронштейны. Сейчас ее продукцию, включая качественные штативы для измерительной техники, можно встретить во многих магазинах.

Не остаются в стороне и производители из Соединенных Штатов. В их число входит, к примеру, Dewalt – американская марка, специализирующаяся на разработке электроинструмента и принадлежностей к нему.

№7 – RGK LP-62 (4610011871658)

Цена: 4 990 рублей

Если вы устали искать ответ на вопрос “как выбрать недорогой лазерный уровень для дома”, то вот вам интересное решение. Модель RGK LP-62 поставляется в комплекте с кейсом, снимающим вопрос хранения и транспортировки. Конструкция оснащена регулируемыми ножками, позволяющими установить нивелир на поверхность. Отдельной похвалы пользователей удосужилась точность — в среднем погрешность не превышает отметку 0.2 мм.

Корпус прибора выполнен качественно, само устройство способно выдержать эксплуатацию при температуре +50 градусов по Цельсию. Что касается недостатков, к таковым пользователи в отзывах относят отсутствие возможности построения наклонных линий.

RGK LP-62 (4610011871658)

Какой выбрать штатив для нивелиров в 2021 году


Устройство штатива Ответ на этот вопрос часто ищут специалисты, которые задействованы в проведении строительства зданий и других сооружений. Что советуют эксперты:

если вопрос касается особой точности, тогда следует использовать утяжеленные штативы для измерительных нивелиров из дерева или фибергласса;
алюминиевые и клипсовые штативы применяются в работе, где требуется скорость выполнения монтажа, при этом в особой точности определения превышений нет необходимости;
при использовании нивелиров с компенсаторами, можно обращать внимание на любой понравившийся штатив, который соответствует качеству и цене.

Видео — Самое лучшее и дешевое крепление лазерного уровня Штанга, штатив, подставка

Таблица сравнений штативов для нивелиров:

НазваниеРезьба под измерительный прибор (в дюймах)Минимальная и максимальная высота подъёма в сантиметрахСтрана производительСтоимость в рублях


ELITECH 2210.000100

5/8″120Родина бренда Россия, производитель — Китай839


Matrix 35089

1/4″, 5/8″110Китай888


RGK F130

1/4″130Китай1490


ELITECH 2210.000300

5/8″165Родина бренда Россия, производитель — Китай2236


BOSCH TP 320

1/4″320Родина бренда Германия, производитель — Китай2917


GEO S6-2 CONDTROL

5/8″160Россия3990


RGK S6-N

5/8″170Китай2376


ADA instruments Elevation Silver

5/8″360Китай3990


ADA instruments Light S

5/8″173Китай4490

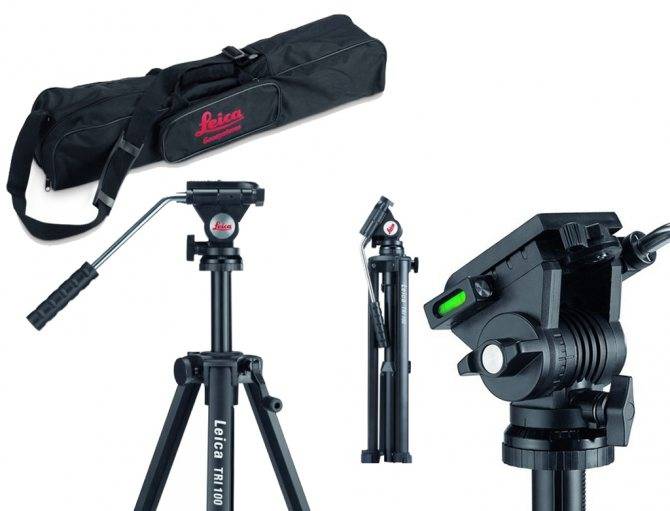

Leica TRI100

1/4″174Швейцария6384


BOSCH BT 250 PROFESSIONAL

1/4″250Родина бренда Германия, производитель — Индия7459


ШМ-IIВ-350 МИК Micron 115990

Присоединительная гильза — 8 мм350Россия18855


GeoMax ZTW100

5/8″166Россия19700


BST-S Stabila 18456

5/8″160Германия8968

Кстати, штатив можно сделать своими руками, и о том как это сделать, подробно вы можете узнать из видеоматериала.

Лучшие комбинированные лазерные уровни

Комбинированными называют устройства, в которых совмещены функции линейных лазерных уровней с точечными. Они способны одновременно проецировать несколько линий и точек.

Bosch GCL 2-15 Professional

Лазерный нивелир Bosch GCL 2-15 Professional одновременно проецирует вертикальную и горизонтальную линии перед собой и две точки: одну снизу, вторую сверху — точки отвеса и зенита.

Точность и дальность инструмента позволяют с его помощью выполнять работы в рамках домашнего ремонта, при ремонте, отделке небольших помещений. Комплектуется матерчатым чехлом, поворотным основанием, мишенью, батарейками.  Средняя стоимость инструмента составляет 7000 рублей.

Характеристики Bosch GCL 2-15 Professional:

ПараметрЗначение
Цвет лазераКрасный (650 нм).
Кол-во проекцийДве линии спереди образуют перекрестие, дополнительно проецирует точки вверх и вниз.
Дальность лучаДо 15 метров без приемника.
Точность измерения±0.3 мм/м.
Время работы От 6 до 22 часов от 3 батареек АА в зависимости от выбранного режима, комбинации лучей.
СамовыравниваниеАвтоматическое выравнивание до 4°, есть отключение.
Резьба под штатив5/8″ и 1/4″.
ТемператураОт -10 до 50 °C.

Makita SK103PZ

Профессиональный комбинированный лазерный уровень Makita SK103PZ способен построить перед собой две пересекающиеся под прямым углом линии, а так же 4 точки: сверху, снизу, слева, справа.

Ему не страшны температурные колебания в диапазоне от -10 до +40 градусов по Цельсию. Класс защиты инструмента — IP54. Есть функция автоматического нивелирования на угол до 4 градусов, так же предусмотрено ее отключение.

В комплект входят: сумка для транспортировки, подставка с магнитами,  мишень, батарейки. Средняя уровня цена – 18000 рублей.

Характеристики Makita SK103PZ:

ПараметрЗначение
Цвет лазераКрасный.
Кол-во проекцийДве линии спереди образуют перекрестие, дополнительно проецируется 4 точки: слева, справа, сверху, снизу.
Дальность лучаДо 15 метров без приемника, до 60 метров с приемником.
Точность измерения±0.3 мм/м.
Время работыДо 35 часов от 3 пальчиковых батареек.
СамовыравниваниеАвтоматическое нивелирование на угол до 4°.
Резьба под штатив5/8″ и 1/4″.
ТемператураОт -10 до 40 °C.

Bosch GCL 25 Professional

Профессиональный лазерный нивелир Bosch GCL 25 Professional способен проецировать 4 точки и 2 линии. Инструмент компактен, удобен в использовании, хорошо защищен. Хорошая точность измерений — погрешность не более 0,3 мм/м при дальности до 30 метров.

Модель оснащена самовыравниванием, но, при необходимости, функцию можно отключить, например, если нужно построить плоскость под наклоном. Актуален среди профессиональных отделочников и монтажников. Средняя стоимость уровня составляет 20000 рублей.

Характеристики Bosch GCL 25 Professional:

ПараметрЗначение
Цвет лазераКрасный (650 нм).
Кол-во проекций2 линии спереди, 4 точки: сверху, снизу, справа и слева.
Дальность лучаОт 5 до 30 метров для разных проекций: 5 м для отвеса, 10 м для точки зенита и линий спереди, для точек по бокам — 30 м.
Точность измерения±0.3 мм/м.
Время работыОт 12 до 30 часов для разных режимов работы, комбинаций проекций, выбранных для работы. Питание от 4 батареек АА.
СамовыравниваниеКомпенсирует неровность до 4°, возможно отключение.
Резьба под штатив5/8″ и 1/4″.
ТемператураОт -10 до 50 °C.

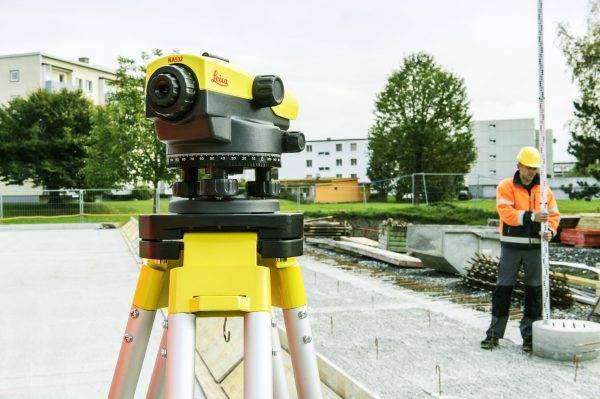

Пошаговая фотоинструкция по нивелированию оптическим прибором

Для правильной установки и настройки оптического нивелира нам понадобятся: сам нивелир, штатив и измерительная рейка.

Как установить штатив

Главная задача при установке штатива – соблюсти правильную горизонталь основания.

ИллюстрацияОписание действия
Достаём штатив, откидываем клипсы, выдвигаем ножки штатива на нужную нам высоту. Каждая из трёх ножек благодаря специальным скользящим ползункам выдвигается и плотно закрепляется на необходимой высоте, причём разница может быть как существенной, так и мизерной. Фиксируем высоту, зажимая клипсы.
Для того чтобы штатив был максимально жёстко зафиксирован в грунте, нам необходимо прижать ногой специальную подножку.
Достаём нивелир из коробки, ставим на штатив и с помощью специального закрепительного винта фиксируем на основании.

Такая конструкция позволяет установить нивелир на штатив ровно, крепко и устойчиво даже на бугристой поверхности.

Монтаж и настройка нивелира

Иллюстрация
Описание действия

Для выравнивания нивелира мы разворачиваем его так, чтобы два подъёмных винта оказались справа и слева от прибора, а третий находился по передней его части.

Вращая два боковых винта в противоположных направлениях, мы добиваемся того, чтобы «пузырёк» воздуха находился на центральной оси метки уровня.

А теперь начинаем вращать винт, находящийся на передней части нивелира, и перемещаем пузырёк воздуха уже в вертикальном уровне прибора

Во время настройки каждого последующего пузырькового уровня обращаем внимание на то, как ведёт себя предыдущий.

Настройка фокусировки прибора

Перед тем как начинать работу с прибором, необходимо правильно выставить фокусировку оптики. Каждый человек подстраивает её под своё зрение. Этапы следующие:

ИллюстрацияОписание действия
Просим напарника встать с рейкой на первую измеряемую точку. При проведении измерений рейку необходимо держать строго вертикально. Для этого ориентируемся на пузырьковый уровень, который идёт в комплекте с нивелиром.
А теперь с помощью коллиматора, который находится в верхней части нивелира, наводимся на неё.

Измерение и фиксация значений

Когда прибор установлен достаточно точно, сфокусирован и выровнен по уровню, можно переходить к измерению данных и их фиксации.

ИллюстрацияОписание действия
Настраиваем нивелир до тех пор, пока нам хорошо не станет видно шашечек. Смотрим, где на рейке изображена горизонтальная полоска нитей. Это и есть наш первый отсчёт по рейке.
Фиксируем данные.
После этого проводим измерение следующей точки по тому же принципу, что и первой. Записываем данные и сверяем показатели. Таким образом, мы точно знаем, какая точка выше, а какая ниже и на сколько.

Разновидности фиксирующих устройств

На рынке и в Интернете представлено множество моделей, различающихся ценой и техническими характеристиками. Некоторые модели предназначены для конкретных инструментов, а другие работают со многими типами геодезических измерительных инструментов.

Нивелирный штатив

Самые популярные модели крепежа можно найти на строительных площадках. Они легкие, компактные и удобные в переноске. Отремонтировать такой прибор нужно с максимальным усилием, чтобы измерительный прибор не двигался.

Регулируемый штатив

Наличие легкого и прочного алюминиевого сплава при производстве нивелира делает его нетяжелым с массой 3-3,5 кг. Установить оптическое устройство на крепежные винты 5/8 ”не составит труда, тем более что они входят в комплект штатива.

Положительными сторонами этих штативов являются масса и компактность. Они поддерживают работу только с простыми и легкими измерительными инструментами. Эти штативы нельзя использовать с более сложными устройствами (теодолитами или тахеометрами.

Стандартные алюминиевые штативы используются для высокоточных измерительных приборов с диапазоном измерения от 1 до 2,5 мм.

Универсальный штатив

Любой геодезический измерительный прибор можно установить на универсальный штатив, и это его главное преимущество на рынке товарных нивелиров.

Высота устройства удобна и легко регулируется, а вес от 4,5 до 7,2 кг позволяет ему выдерживать различные внешние воздействия. Штатив будет противостоять опрометчивым и неточным физическим действиям, а вот преднамеренные специальные усиленные действия — нет.

Универсальный штатив

Приборы внушительного веса, лазерные или цифровые с высокой точностью, будут надежно закреплены на штативе, как часть конструкции, при изготовлении которой используются дерево и прочный металлический сплав.

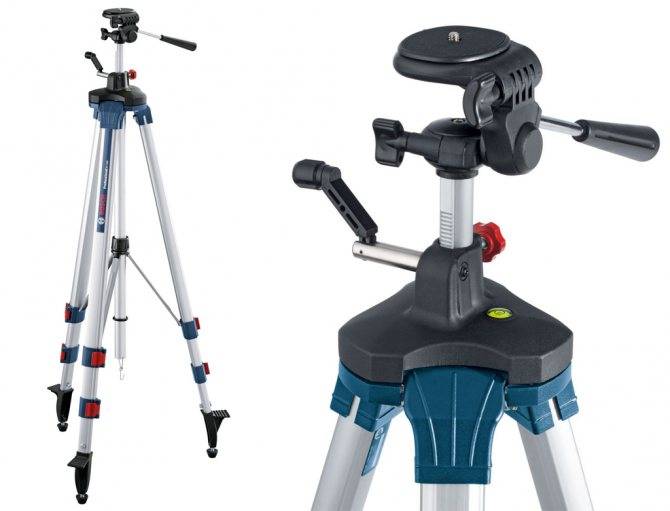

Элевационный штатив

Штатив имеет специальный удобный механизм регулировки высоты. Таким образом устройство перемещается по сайту вверх и вниз. Этот удобный штатив отлично подходит для разметки стен и ускоряет рабочий процесс.

Измерительное оборудование можно закрепить на необходимой высоте. Существуют модели штативов с повышенными показателями, позволяющими увеличить показатель до 5 метров.

Подъемный штатив

Разновидности фиксирующих устройств

На рынке и в интернете встречается много моделей, с разницей в цене и техническими характеристиками. Некоторые модели предназначены для определённых приборов, другие же функционируют со многими разновидностями измерительных геодезических приборов.

Нивелирный штатив

Самые востребованные модели фиксирующих устройств можно встретить на строительных площадках. Они имеют небольшой вес, компактные и поддаются лёгкой транспортировке. Зафиксировать такое устройство нужно с максимальным усилием, чтобы измерительный прибор не мог сдвинуться.

Нивелирный штатив

Присутствие лёгкого и прочного сплава алюминия в производстве нивелирного штатива, делает его не тяжёлым с весом 3-3.5 кг. Установить оптический прибор на фиксирующие винты 5/8 дюймов будет не сложно, тем более, они есть в комплекте со штативом.

Масса и компактность являются положительными сторонами этих штативов. Они поддерживают работу лишь с простыми измеряющими приборами, обладающими небольшим весом. С более сложными устройствами (теодолитами или тахеометрами) такие штативы невозможно использовать.

Алюминиевые стандартные штативы используются для точности измерительных приборов с диапазоном 1 — 2.5 мм.

Универсальный штатив

Любой измерительный геодезический прибор можно закрепить на универсальный штатив и это является его главным преимуществом на рынке нивелирных товаров.

Высоту прибора удобно и легко регулировать, а его масса от 4.5 до 7.2 кг позволяет стойко выдерживать различные внешние воздействия. Неосторожные и не аккуратные физические действия штатив выдержит, а вот намеренные специальные усиленные воздействия нет.

Универсальный штатив

Приборы обладающие внушительным весом, высокоточные лазерные или цифровые, будут надёжно закреплены на штативе, в составе конструкции, при изготовлении, которых присутствуют дерево и прочный сплав металла.

Элевационный штатив

Штатив имеет специальный удобный механизм для регулировки высоты. Таким способом устройство двигается вверх и вниз на площадке. Это удобное свойство штатива отлично помогает для разметки стен, а это ускоряет процесс работы.

Оборудование для измерения можно закрепить на необходимой высоте. Есть модели элевационных штативов, которые могут подымать измерительный прибор до 5 метров.

Элевационный штатив
