Дымоход
У котлов с атмосферной камерой сгорания один дымоход – по нему выводятся продукты сгорания. У оборудования с закрытой камерой сгорания могут быть два варианта исполнения дымохода:
- две раздельные трубы для забора воздуха и вывода продуктов сгорания;
- коаксиальный дымоход («труба в трубе»), в котором труба меньшего диаметра для вывода дыма расположена внутри воздуховода большего диаметра.
Во втором случае конструкция позволяет обойтись одним отверстием в стене для вывода обеих труб. Кроме того, в коаксиальной системе выходящий теплый дым нагревает входящий с улицы воздух, что обеспечивает более высокий КПД обогрева.
На что обратить внимание при выборе настенных газовых котлов
1000
1000
На что обратить внимание при выборе настенных газовых котлов
Критерии выбора
Итак, нами уже определенно, по каким критериям надо выбирать дымоход. Но все же основной выбор будем проводить по чисто технической составляющей, то есть по тяге. Она обеспечит нормальное функционирование отопительного котла, качество его работы и эффективность сжигания топлива. Чем же конкретно отражается действие тяги?
Хотелось бы обратить внимание на тот факт, что внутри котла (топочной камеры) и дымохода сталкиваются две воздушные среды с разными температурами и с разным показателем давления. Горячие газы стремятся вверх, где они сталкиваются с холодным атмосферным воздухом
И чем разница температур будет больше, тем тяга будет меньше. Это законы физики, от которых никуда не деться.
Дымоход из стальной трубы
Тяга – это скорость движения горячих газовых масс. И определять эту скорость надо не в дымоходе, а в камере сгорания топлива. Это важный момент. Поэтому на данный показатель будут влиять:
- Диаметр (сечение) дымохода для твердотопливного котла.
- Высота дымохода для твердотопливного котла.
- Количество отводов (колен).
К примеру, чтобы достичь максимального показателя тяги в котле, необходимо установить прямолинейную без изгибов трубу, которая будет сужаться к выходу. Поэтому еще на стадии проектирования отопительной системы и при выборе самого нагревательного агрегата, необходимо точно рассчитать, какой дымоход по размерам будет вами установлен.
Причины некачественной работы
Чисто визуально определить, что дымоход работает некачественно, можно по двух показателям.
- В самой трубе будет слышен гул. Не самая сложная проблема. В конструкции устройства обычно устанавливается заслонка (шибер), с помощью которой можно изменять сечение трубы. Чтобы гул исчез, вам придется экспериментальным путем найти необходимое сечение, уменьшая его или увеличивая.
- Если при растопке котла дым с угарными газами начнет поступать в помещение, то это результат низкой тяги. Это говорит о том, что неправильно был собран дымоход или его конструкция изначально была спроектирована неправильно. Здесь два выхода: все переделать заново или установить на трубе вытягивающий вентилятор. Когда дело касается кирпичного дымохода для твердотопливного котла, то разбирать его нет смысла, лучше воспользоваться вторым вариантом.
Схема установки дымохода
И еще один немаловажный момент, который влияет на тягу. По законам физики топочные и угарные газы из камеры сгорания движутся вверх по спирали. И чем выше их подъем, тем с большей скоростью они поднимаются. Поэтому оптимальная форма сечения дымохода – это круг или овал. В прямоугольных сечениях при движении газов образуются специфичные завихрения, особенно в углах конструкции. Именно они и снижают тягу
Поэтому при выборе дымоходной трубы для твердотопливного котла на это необходимо обратить внимание

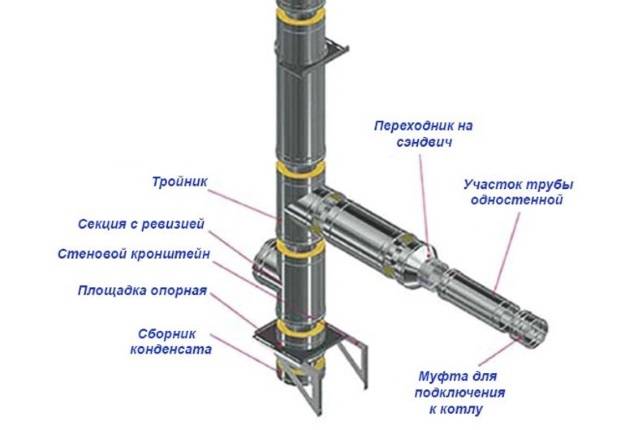

Устройство подсоединения
Основные факторы выбора
Когда проводится расчет дымохода для твердотопливного котла необходимо учитывать несколько очень важных показателей.
- Температура угарных и топочных газов. Здесь приходиться учитывать материал, из которого дымоход будет сооружаться. Все дело в том, что у разных материалов есть свой температурный максимум, при котором газы могут проходить через трубу без сопротивления. При этом температура газов должна быть всегда меньше номинального показателя материала.
- Давление газов. Этот показатель зависит от конструкции дымохода и котла. Основная масса отопительных приборов рассчитана на естественный отвод, но сегодня все чаще производители стали предлагать модели, в которых установлены вентиляторы или турбины. При выборе второго варианта данный показатель будет являться основным.
- Образуется ли конденсат. Эта проблема самая неприятная. Если внутри дымохода будет образовываться конденсат от угарных газов, то такой прибор долго не прослужит. Особенно это касается обычных металлических и кирпичных конструкций. В настоящее время производители стали решать и эту проблему, предлагая трубы из керамики или нержавейки.
- Стойкость к процессам коррозии. Классификация материалов по данному критерию делиться на три группы. Так вот для твердотопливного котла подходят материалы из второй и третьей группы.
- Пожарная безопасность. В технической документации, которая поступает вместе с изделием, производитель обязательно ставить приоритеты, касающиеся расстояний от элементов конструкции здания. Особенно это касается легковоспламеняющихся материалов. Обычно указывается минимальное расстояние, которое необходимо придерживаться очень строго.
Керамические трубы
Соблюдаем ограничения при планировании дымохода
Класть печной дымоход своими руками следует с безусловным учетом сложившегося опыта. При обустройстве кирпичного дымохода настоятельно рекомендуется соблюдать требования строительных норм и правил по сооружению такого рода конструкций. От этого во многом зависит эффективность его функционирования и безопасность использования, комфорт проживания в доме и чистота воздушной среды. Кирпичная конструкция должна отвечать следующим параметрам:
В дымоходном канале должно быть минимальное количество горизонтальных участков. В том случае, когда обойтись без них не удается, суммарная длина не может составлять больше одного метра. Возвышение трубы над плоской крышей не должно быть менее одного метра. В том случае, когда расстояние до конька менее полутора метров, она обязана возвышаться над ним более, чем на пятьдесят сантиметров.
В ситуации, когда указанное расстояние составляет около трех метров, оголовок трубы располагается на одном уровне с коньком. При большем удалении дымохода его выходное отверстие размещается по сниженной на десять градусов от горизонта линии, проведенной от верхней точки крыши.
Сечение внутреннего канала должно быть постоянным на протяжении всей его длины.
Изготовление и установка дымохода своими руками
В нынешний век стандартизации и качественных заводских материалов лучше не рисковать и не изготавливать дымоход самостоятельно.
Какие материалы лучше применить?
Кирпичные дымоходы требуют определенных навыков, фундамента, много времени – их обычно строят в процессе строительства дома (или модернизируют старые печные, если это возможно).
Керамика – довольно хрупкий материал, и браться за ее монтаж самому стоит только в том случае, если Вы имеете опыт монтажных работ на кровле и уже работали с керамическими конструкциями.
Достаточно прост монтаж стальных дымоходов.
Чертеж и схемы
Перед тем, как подключить дымоход, необходимо изучить инструкцию отопительного агрегата – в нем указан диаметр выводного патрубка, к которому будет подключаться дымовая труба. Затем замерить высоту трубы внутри дома, чердака, определить высоту надкровельной части; продумать размещение, крепление и форму трубы – будут ли наклонные участки и т.д.
Затем советуем начертить детальную схему или чертеж – они помогут определиться с количеством труб, соединительных элементов, креплений, других комплектующих для дымоотвода.
Расчет размеров
Длину следует определить в соответствии со строительными нормативами (см. выше).
Внутренний минимальный диаметр – определяется по инструкции к котлу.
Установка дымохода и особенности монтажа
В продаже имеется большой труб различных длин, колен, тройников, ревизий, кронштейнов, хомутов, элементов с разгрузочными платформами для опирания трубы на кровлю или перекрытие.
Монтаж начинают с установки котла. При горизонтальном расположении патрубка присоединяют к нему тройник – снизу к тройнику крепится емкость (так называемый «стакан») для конденсата. К котлам с верхним расположением патрубка монтируют трубу длиной 1 м, затем колено с ревизией, затем тройник – и все элементы аналогично первому варианту. Затем снизу вверх монтируют собственно элементы дымоотвода. Они соединяются с помощью специальных хомутов. Через перекрытия элементы проводят в кожухе из стальной трубы большего диаметра, зазоры изолируют минеральной ватой. Монтируют специальные элементы с разгрузочными платформами так, чтобы они опирались на перекрытие или кровлю и служили дополнительной опорой для дымохода.
В местах изгиба короба необходимо устанавливать ревизии со специальными лючками для прочистки.
Сверху на дымоход монтируют конус и дефлектор. Если кровля выполнена из горючих материалов – монтируют искрогаситель. Если кровля негорючая – можно без него обойтись.

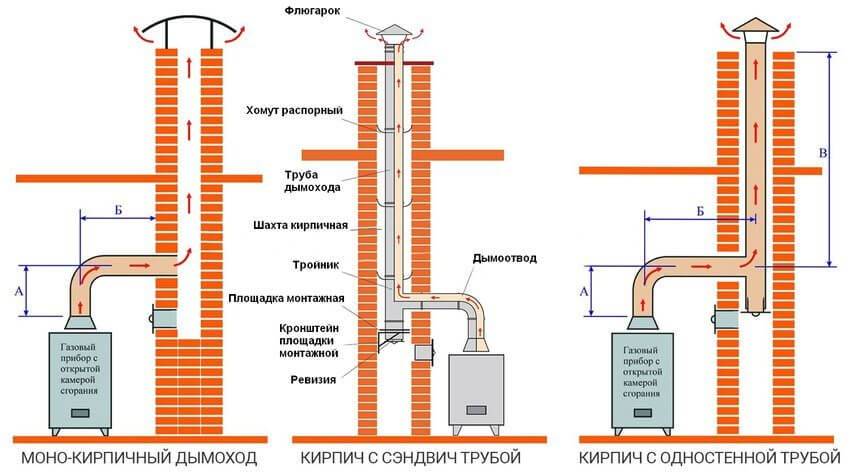

№1. Кирпичная труба для дымохода
Кирпич для обустройства дымоходов применяют давно, и он стал уже традиционным материалом. Сегодня его нельзя назвать универсальным, что, впрочем, не снижает его популярности. Кирпичный дымоход обустраивают внутри стены здания, те его участки, которые проходят сквозь неотапливаемые помещения или снаружи постройки, тщательно утепляют, чтобы дымовые газы внутри не охлаждались. Для обустройства такого дымохода подходит красный полнотелый кирпич марки не ниже М150, для его кладки используют известковый или известково-цементный раствор.
К главным преимуществам кирпичных труб для дымохода относится их долговечность и отличная термостойкость (керамический кирпич выдерживает температуру до 800С), да и внешне они выглядят замечательно, а по пожаробезопасности им практически нет равных. Кирпичный дымоход подходит для печей и каминов на дровах, а при работе с котлами на жидком топливе, газе, пеллетными и твердотопливными пиролизными котлами быстро разрушается. Все дело в том, что подобные котлы устроены таким образом, что отходящие газы имеют небольшую температуру. Они быстро конденсируются и оседают на стенках трубы, за счет чего последние постоянно увлажняются. Учитывая тот факт, что в отходящих газах содержаться агрессивные химические вещества, включая серную кислоту, кирпич быстро разрушается. Результаты подобного воздействия проявляются влажными пятнами на наружной поверхности трубы.
Правда, выход из ситуации есть всегда. Чтобы подсоединить к кирпичной трубе дымохода современный котел на газе или жидком топливе, в кирпичный канал встраивают стальную или керамическую трубу, которые имеют несколько иные эксплуатационные качества.
Так как поверхность кирпича шероховата, на ней хорошо оседает сажа, которая постепенно приводит к уменьшению тяги. Чистка и ремонт кирпичной трубы – занятие не из легких. К тому же, большой вес конструкции обязательно потребует наличия фундамента. С другой стороны, достойный аналог для обустройства дымохода печи или камина найти сложно.
Одноконтурные и двухконтурные приборы – в чем разница?
Одноконтурный прибор отопления отличается от двухконтурного только тем, что отвечает лишь за отопление помещения. В это же время двухконтурный котел, кроме обогрева, призван еще и решать вопросы обеспечения ГВС.
Владельцы одноконтурных котлов задачи ГВС решают установкой дополнительного оборудования. Чаще всего это бойлер косвенного нагрева воды, подключаемый к котлу. Что эффективнее одноконтурный котел или двухконтурный? В этом мы сейчас и разберемся.
Главное достоинство одноконтурного котла в связке с накопительным обогревателем состоит в том, что нагрев воды до комфортной температуры происходит без охлаждения жилища. В то время как при значительном водопотреблении в двухконтурном котле в автоматическом режиме отключается контур, отвечающий за отопление, а агрегат работает лишь для подогрева воды.
Одноконтурный газовый котел с бойлером косвенного нагрева полностью решает вопрос горячего водоснабжения без нарушения работы системы отопления
Перед выбором конфигурации нагревателя необходимо учитывать следующие факторы:
- Отапливаемая площадь жилья;
- Число точек водозабора;
- Расстояние от точек водозабора до котла;
- Количество проживающих.
В доме с небольшой отапливаемой площадью при экономном расходовании горячей воды и близком размещении точек водозабора оптимальным решением будет установка двухконтурного котла.
При одновременном потреблении горячей воды из нескольких точек водозабора температура воды может быть ниже требуемой. К тому же при большой площади жилья возникают дополнительные неудобства. В двухконтурных котлах приоритетом является ГВС, при потреблении горячей воды отключается контур, отвечающий за отопление.
Но и эти вопросы решены на уровне конструкции агрегата. Существуют двухконтурные котлы, подогревающие воду в проточном режиме, и оборудованные встроенным бойлером.
Последние обеспечивают запас горячей воды на уровне 30-60 литров, но при этом незначительно повышается расход газа. Кроме этого существенно увеличивается вес котла и его габаритные размеры.
Напольный газовый котел с встроенным бойлером косвенного нагрева обеспечивает достаточный запас горячей воды
Можно сделать вывод, что при удовлетворении потребностей, оптимальным решением будет установка двухконтурного котла проточного типа. Если хотите иметь достаточный запас горячей воды комфортной температуры в любое время без охлаждения жилища, то предпочтительной будет установка связки одноконтурного котла с косвенным обогревателем.
К тому же при необходимости увеличения потребности в горячей воде, бойлер всегда можно заменить бойлером большей емкости. В итоге цена такой связки будет выше стоимости двухконтурного котла, но надежно будет решен вопрос ГВС и обогрева.
Как подобрать правильный котел?
Единственный объективный критерий выбора комбинированного котла для своего дома – необходимая мощность для обеспечения функционирования отопительной системы. Причем, на этот показатель не должно влиять количество подключаемых контуров.
Не имеет никакого смысла платить больше за мощный котел в надежде на корректировку его работы автоматикой. Такой подход способствует «холостой» работе прибора, что приводит к более быстрому выходу из строя. Помимо этого, подобный режим работы способствует ускорению процесса конденсации.
Что касается расчета мощности, то теоретически для обогрева площади 10 м2 потребуется использовать 1 кВт теплоэнергии.
Но это довольно условный показатель, который корректируется исходя из таких параметров:
- высоты потолков в доме;
- количества этажей;
- степени утепления здания.
Поэтому целесообразно в своих расчетах применять полуторный коэффициент, т.е. в расчетах увеличить запас на 0,5 кВт. Мощность многоконтурной отопительной системы рассчитывается с надбавкой в 25-30%.
Так, чтобы обогреть здание, площадь которого равна 100 м2 потребуется мощность в 10-15 кВт при одноконтурном нагреве теплоносителя и 15-20 кВт – для двухконтурного.
Для выбора газовой горелки в твердотопливный котел нужно точно измерить габариты топочной камеры. Именно этим пропорциям будет соответствовать размер газовой горелки
Не менее важный критерий при выборе комбинированного отопительного котла – это ценовая категория. Цена прибора зависит от мощности, количества функций и производителя.
Для пользователей не менее важны и другие характеристики:
- ГВС;
- материал изготовления;
- удобство в управлении;
- габариты;
- комплектующие;
- вес и особенности монтажа;
- прочее.
Сразу же предстоит решить вопрос с ГВС: обеспечивать подачу горячей воды будет котел или же для этого есть электрический бойлер.
В случае определения первого варианта, выбирается более предпочтительный способ – накопительный или проточный, а также параметры водяного резервуара согласно потребностям (рассчитывается исходя из количества проживающих).
Что касается размеров оборудования, то они имеют значение только в случае монтажа в помещении с небольшой площадью.
По материалу изготовления представлен широкий ассортимент котлов. Но самые популярные варианты – стальной или чугунный. Также такой котел способен выдержать высокую и длительную температурную нагрузку, имеет выше эксплуатационный срок.
Если судить по интенсивности продаж и опираться на отзывы потребителей, активно востребованными являются следующие модели:
Автоматизация управления влияет на удобство использования, а также система безопасности зависит от того, насколько автоматизирован процесс сгорания энергоносителей. Большинством моделей можно управлять с помощью удобных дистанционных пультов или панелей.
Большинство моделей отличается дополнительной комплектацией. Сюда можно отнести наличие варочной поверхности для готовки, инжекторов, регуляторов тяги, горелок, шумоизоляционного кожуха и т.д.
Выбирать котел по этому параметру следует в зависимости от личных предпочтений и выделенной суммы на покупку.
При выборе отопительного котла с комбинацией дрова/электроэнергия необходимо рассчитать требуемую мощность ТЭНа. Рекомендуется выбирать модели, с показателем не менее 60% от необходимого коэффициента для отопления дома
А вот на вес оборудования и сложность его установки нужно сразу же обратить внимание. Монтаж в жилом здании большинства напольных моделей комбинированных котлов для отопления, оснащенных несколькими топочными камерами, требует дополнительного устройства бетонного постамента, ведь стандартное покрытие пола не сможет выдержать такую нагрузку. Оптимальное решение – обустроить отдельную котельную
Оптимальное решение – обустроить отдельную котельную
Монтаж в жилом здании большинства напольных моделей комбинированных котлов для отопления, оснащенных несколькими топочными камерами, требует дополнительного устройства бетонного постамента, ведь стандартное покрытие пола не сможет выдержать такую нагрузку. Оптимальное решение – обустроить отдельную котельную.
Зная основные параметры, влияющие на выбор комбинированного котла, можно подобрать наиболее подходящую модель.
Дополнительные рекомендации по выбору, а также сравнительный обзор разных отопительных агрегатов для частного дома приведены в .
Марка нержавеющей стали
Прежде чем начать изготовление дымохода, нужно найти материал. Им выступит в данном случае нержавеющая сталь. Она, что интересно, бывает абсолютно разной, пусть и различаться ее виды между собой будет не слишком сильно.
Основные отличия, которые будут у них, заключаются в их составе, который будет определять устойчивость к высоким температурам и кислоте. Чем она будет выше, тем дольше материал будет оставаться в своем первоначальном состоянии.
На сегодняшний день производители используют только одну серию – трехсотую, которая представляет собой образец качества. Вот её мы ниже и рассмотрим на примере нескольких представителей этой серии.
Марка может многое решить при производстве дымохода
AISI-304
- Аустенитная нержавеющая сталь. Является примесью стали, хрома (18-20%), никеля (8-12%) и углерода (до 0.08%).
- Сталь с высокой стойкостью к кислоте и высоким температурам (до 400 ℃ с учетом среднего уровня кислотности среды), поэтому рекомендуется для газовых, твердотопливных котлов.
AISI-316
- Состав тот же, что и у AISI-304, но вдобавок примешан молибден (2-3%).
- Еще большая устойчивость к негативным внешним эффектам (до 750 ℃ без деформации).
Дымоход из такого материала можно использовать практически в любом виде котла, и неважно, каким будет источник тепла
AISI-309, AISI-321
- Тугоплавкая нержавеющая сталь. Является примесью стали, хрома (19-21%), никеля (11-13%) и углерода (до 0.2%).
- Высокая устойчивость к высоким температурам (вплоть до 1050 ℃), а также к кислоте.
Из такого материала производят дымоходы, которые будут работать в местах с самыми сложными условиями.
- Баня.
- Сауна.
- Твердотопливный котёл.
Каждая марка имеет свои свойства, подходящие для той или иной задачи
Как установить?
В соответствии с общими правила монтажа дымоходов из нержавеющей стали, производить установку следует снизу-вверх. Это означает, что сперва крепят ту часть дымохода, которая крепится к отопительному устройству и только после переходят к остальным элементам конструкции.
Затем производят фиксацию каждой из труб.
Они монтируются следующим образом: сторона меньшего диаметра крепится в трубу большего диаметра. Такой метод формирования конструкции позволит избежать попадание во внутреннюю полость дымохода влаги и грязи. Читайте обзор характеристик дымохода из оцинкованной стали на этой странице.
Внимание! Максимальная глубина области крепления – это 0,5 наружного диаметра трубы из нержавеющей стали. Максимальный размер одного элемента «магистрали» не может превышать полутора метра
Максимальный размер одного элемента «магистрали» не может превышать полутора метра.
На стыках изделия следует использовать хомуты из латуни или нержавейки. Для того, чтобы зафиксировать устройство следует использовать специальные кронштейны и болты с маркировкой М10 и М8.
Внимание! Все составляющие конструкции ни в коем случае не должны взаимодействовать с газовыми трубами и системой электропроводки. Чтобы ухаживать за дымоходом из нержавеющей стали, необходимо произвести монтаж небольшой дверцы в самом низу устройства
Чтобы ухаживать за дымоходом из нержавеющей стали, необходимо произвести монтаж небольшой дверцы в самом низу устройства.
Для того чтобы максимально упростить весь процесс установки дымохода из нержавеющей стали, следует заранее подготовить проект-схему. Ко всему прочему такой чертеж позволить сориентировать владельца строения относительно габаритных размеров всей конструкции и определиться с количеством всех составляющих частей устройства.
Совет: приобретать материал следует на 30% больше, потому как в процессе установки будет тяжело отвлекаться от работы. Она требует собранности и внимательности.
В том случае, если какие-то элементы будут немного выше или длиннее – их можно будет немного сократить. Если же крепежный элемент по какой-то причине выйдет из строя, то не нужно будет бежать в магазин «за добавкой». Читайте обзор дымоходов из нержавеющей стали.
Для проведения монтажных работ в отношении дымоходов из нержавеющей стали, необходимо следовать инструкции и использовать высококачественные крепежные элементы. В том случае, если собственного опыта для установки такого дымохода недостаточно, то можно воспользоваться видеоматериалом, представленном ниже:

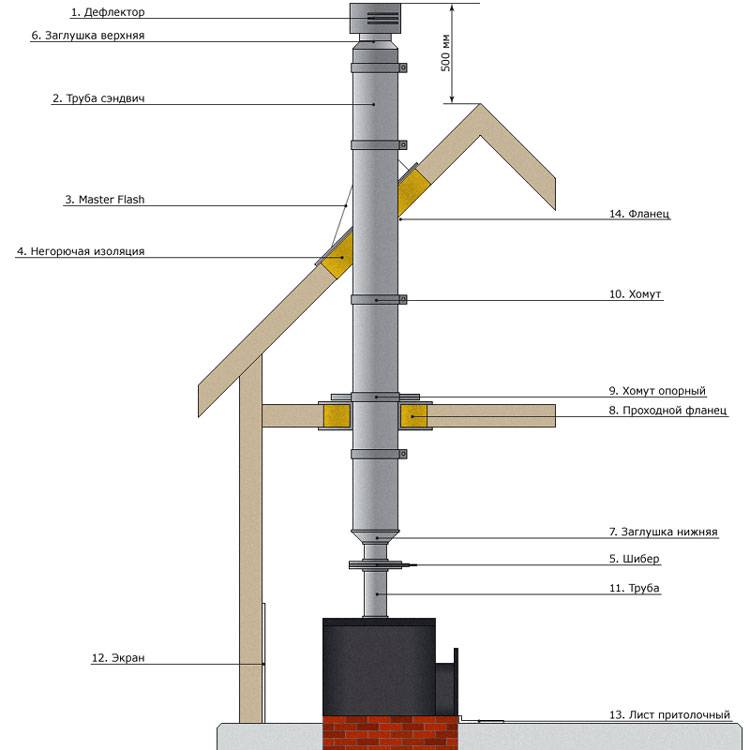

Установка дымохода из нержавейки с проходом через потолок и кровлю
По мнению опытных специалистов, в том случае если даже после изучения материала и советов мастеров уверенности в собственных силах не прибавилось, стоит воспользоваться услугами специалистов. Только так можно будет сэкономить собственное время и финансовые средства.
Как правильно сделать дымоход для газового котла. Установленные нормы и требования
Необходимо соблюдать ряд требований, чтобы будущая конструкция служила долго и была безопасна для использования в жилом помещении.
Формы сечения конструкции
Форма сечения конструкции может быть любой. Главное, чтобы она совпадала с формой трубы, которая используется для дымохода.
Требования при соединении труб между собой
Соединение труб должно быть герметичным, особенно в местах присоединения дымохода к газовому котлу. Прорех и щелей допускать нельзя, поскольку это приведет к утечке и будет угрожать здоровью жильцов в доме.
Нормы проектирования уклонов и поворотов дымохода
В идеале труба дымохода должна идти непосредственно вверх. Наклонные участки могут помешать нормальной вытяжке.
Допустимо около 30 градусов наклона трубы, но лучше этого не делать. Протяженность наклонного участка не должна быть слишком большой.
Требования к сечению трубы
Сечение дымохода должно быть немного больше, чем выходной патрубок. При меньшем сечении возможны проблемы с присоединением деталей. Допустима разница в несколько мм.
Тонкости монтажа непосредственно на крыше дома

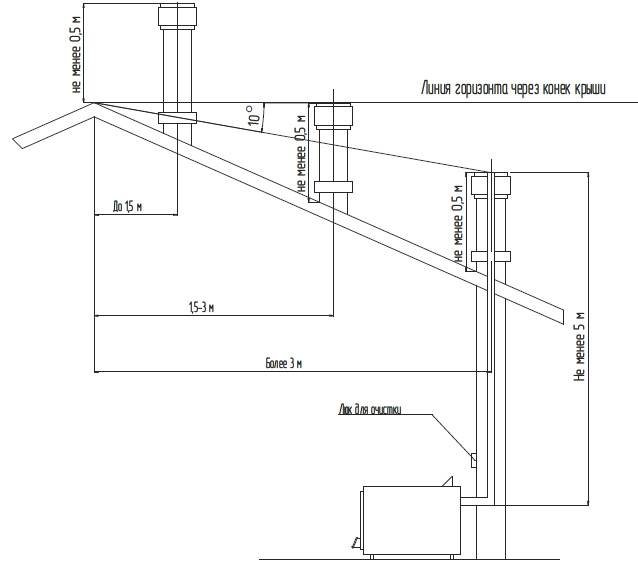

Необходимо, чтобы труба дымохода возвышалась над коньком на 0,5 м минимум. Дополнительно обустраивают утепление конструкции и надежно закрепляют ее.
Как предусмотреть вывод конденсата
Для этой цели стоит установить конструкцию, в которой будет скапливаться конденсат. Эта емкость должна быть съемной, чтобы всегда была возможность ее заменить.
Требования по пожаробезопасности
При выводе дымохода через крышу необходимо дополнительно позаботиться о пожарной безопасности. Для этого производят так называемые проходные узлы. Это поможет избежать опасных и непредвиденных ситуаций. Также можно установить адаптеры, реагирующие на выделение газа.
Виды дымоходов
Система удаления отходов сгорания топлива необходима для устройства банных печей, газовых котлов, популярность моделей зависит от качества конструкции, материалов, из которых она изготовлена, как правило, это керамика, кирпич, нержавеющая сталь. Разберем какие бывают типы дымоходов:
- трубы можно размещать внутри капитальных стен;
- монтировать отдельно стоящие каналы, изготавливая их, например, из сэндвич панелей;
- еще одни вариант размещения, который необходимо обозначить — наружное крепление оборудования к фасаду здания, при помощи держателей.
Для частного дома с кирпичными перекрытиями, наиболее подходящим будет первый вариант, он не нуждается в дополнительных затратах, оборудовать систему можно самостоятельно, одновременно со строительством здания.
Камины, печи подразделяются по методу удаления продуктов сгорания на две основные категории:
- естественный отвод газа создается за счет тяги;
- принудительной происходит благодаря интегрированному в котел вентилятору.
Для второго варианта лучше смонтировать компактную коаксиальную систему.
Одностенные конструкции представляет собой трубу из нержавейки толщиной 0.6 – 1.0 мм. Такие изделия применяются для монтажа внутри помещений, кирпичных стояков, благодаря им возможно увеличить теплоотдачу системы, уменьшая затраты на обогрев.
У двустороннего варианта два стальных слоя, между ними слой утеплителя, состоящий из негорючей базальтовой ваты, часто металл укрепляют кожухом из цинка. Данная модель лучше подойдет для монтажа снаружи здания или внутри деревянных бань, других построек.
Уделим немного внимания классификации оборудования в соответствии с материалами из которых оно изготавливается, его характеристикам, функционалу:
- Кирпичные, керамические изделия обладают отличной износостойкостью, продолжительным сроком эксплуатации, огнеупорностью. В то же время неровная внутренняя поверхность способствует осаждению сажи, уменьшая тягу, запаситесь инструментами для чистки. Данную конструкцию следует устанавливать на этапе возведения дома.
- Сварные отводы из металла недорогие, но могут ржаветь, а окислов серы, соединяющийся с конденсатом образуют серную кислоту, разрушающую конструкцию. Их монтаж трудоемкий, длительный процесс.
- У нержавеющих труб много хороших характеристик: долговечность; проста крепления; небольшой вес; не подвергаются коррозии; их можно монтировать через деревянные перекрытия, стены, крышу; легко ремонтируется.
Благодаря плавности форм, наиболее эффективной конфигурацией отвода является цилиндр, т.к. копати сложнее отложиться на стенках. Размеры оборудования определяются высотой, диаметром изделия. Все вычисления необходимо производить на стадии проектирования здания, с учетом отапливаемой площади, плана комнат. Мощность вытяжки должна соответствовать габаритам котла
Важно выполнять регламенты строительных норм, горизонтальные элементы конструкции не должны превышать 1 м
Условия использования асбестоцементных труб
Экономичный вариант дымохода — асбестоцементные трубы, но они имеют много недостатков и ограничений.
Стенки у асбестоцементной трубы пористые, поэтому дымоход быстро загрязняется. Кроме того, трубы из слоистого материала можно устанавливать на расстоянии не менее, чем 0,5 м. от патрубка газового котла.
Несколько правил, которые нужно соблюдать при использовании асбестоцементной трубы:
- устанавливать дымоход только вертикально;
- стыки тщательно герметизировать;
- трубу делать достаточно высокой и хорошо утеплять.
При герметизации стыков в раствор добавляют гидрофобные соединения, а так же обмазывают подсохший цементный раствор специальным герметиком. Дополнительно стыки закрепляют хомутами. Только выполнив эти мероприятия, можно утверждать, что требования к трубе газового котла выдержаны.
Разновидности котлов
Котел предназначен для организации отопления (и горячего водоснабжения) как в том помещении, где он установлен, так и во всем строении. Отвечает за передачу вырабатываемого тепла теплоноситель, транспортирующий его по трубопроводу. Чаще всего в этом качестве выступает обычная вода, идеально подходящая по своим химико-физическим характеристикам. Для передачи жидкости тепла, вырабатываемого в результате сгорания топлива, устанавливается теплообменник. Нагретый теплоноситель естественным образом или принудительно поступает к отопительным приборам: радиаторам, конвекторам, системе теплого пола и т. д. Если горячая вода необходима для водоснабжения, она по трубопроводу передается к точкам потребления.
Схема работы твердотопливного котла
Основной фактор, определяющий выбор модели котла – вид источника тепловой энергии (топлива), на котором функционирует оборудование.
Котлы, работающие на жидком топливе
Сегодня в частных домах можно использовать несколько видов котельных агрегатов:
работающие на твердом топливе (дровах, угле, пеллетах и др.). Эти приборы достаточно экономичны, экологичны, просты в устройстве и монтаже. При установке такого оборудования нет необходимости придерживаться каких-либо строгих нормативов. Однако такие котлы не отличаются высоким КПД, топливо в них приходится загружать вручную, да и для его хранения необходимо выделять значительные площади;
Котел твердотопливный стальной (котел-печь) ТермоБар АКТВ-12
жидкотопливные, в которых источником энергии служит дизельное топливо (а также отработанное моторное масло, керосин, мазут и др.). Они имеют КПД 78…98%, долго служат, а подача солярки в них автоматизирована. Недостатками агрегатов считаются высокая стоимость как самих котлов, так и топлива, шумность работы, необходимость в выделении для котельной отдельной комнаты и места для хранения резервуара с горючим;
Жидкотопливный котел Buderus Logano G125SE
электрические модели выделяется легкостью монтажа, эстетичностью, безопасностью (при качественном подключении), простым управлением, отсутствием необходимости согласовывать установку в соответствующих органах (при мощности до 9 кВт), бесшумностью и высоким КПД. Но функционирование котлов возможно лишь при наличии электросети, да и стоимость энергии сегодня достаточно велика
Важно, что для работы электрокотлов не нужна система дымоотвода;
Электрические котлы просты в монтаже
газовые агрегаты чаще всего представляются оптимальным вариантом в силу высокого КПД, удобства, экономичности, экологичности и универсальности в использовании. Но установка котла производится только с разрешения Газтехнадзора. Обязательно следует оснащать агрегат автоматикой, предотвращающей утечку газа. К помещениям, где он устанавливается, предъявляются особые требования. В состав оборудования должна входить система отведения дыма.
Напольный газовый котел
Также выпускаются комбинированные модели.
Котел комбинированный Атем Житомир-9 КС-Г-012СН/АОТВ-12
Продукты сгорания топлива опасны для здоровья человека. В связи с этим их необходимо удалять на такое расстояние, чтобы они не могли попасть обратно в жилое помещение (через оконные и дверные проемы, вентиляцию и т. д.). Для вывода дыма, угарного газа и других вредных веществ устанавливаются вертикальные трубные конструкции, которые отводят вредные выбросы на достаточную высоту.
Какой лучше газоход выбрать при покупке
Газовые котлы оснащаются одной из 2-х типов топочных камер: открытой либо закрытой. Снаружи нагревательные установки практически ничем не отличаются, но принцип функционирования у них отличается. Осуществляют выбор дымохода в зависимости от разновидности используемой топки.
Разработчики котлоагрегатов в заводской документации, как правило, обозначают наименьшие габариты газохода для котельного оборудования и прочие параметры к дымоотводному комплексу.
К примеру, при монтаже источника теплоснабжения на мансарде, для отвода продуктов сгорания рационально подобрать стальной дымопровод, обладающий небольшим весом и не требующий выполнения укрепления перекрытий.
Правильно выбирать котлоагрегат и дымоотводящую трубу до начала возведения жилья, чтобы предварительно выполнить требуемые для их инсталляции изменения в конструкционных элементах строения.
Подбор оборудования и безошибочный расчет дымохода для газового котла лучше поручить специалисту, а если котел будет работать на газовом топливе, то потребуется выполнение проекта установки котлоагрегата с дымоотводом, иначе горгаз не выдаст разрешение на подачу газа к такому источнику отопления.
