Трубы для каминов

Требования

Значение самотяги дымового канала

Современные конструкции должны соответствовать таким критериям:

  • Прочность конструкции и долгий срок эксплуатации. Устройство дымоходов для камина должно выдерживать различные перепады температурного режима, образование конденсата. Устоять под воздействием агрессивных кислот, и, главное, соответствовать всем нормам и правилам пожарной безопасности.
  • Аэродинамика. Установленная конструкция должна обеспечить беспрепятственный поток продуктов горения. Например, круглое сечение способно быстро и беспрепятственно вывести все дымовые газы из топки. Прямоугольные конструкции не так эффективны, в них продукты горения сталкиваются с сопротивлением, за счет чего уменьшается скорость вывода.
  • Простое обслуживание.
  • Стойкость к эрозии и коррозии. Для достижения этого показателя, обустраивая дымоход для каминов из кирпича, необходимо правильно подобрать материалы.

Монтаж

Монтаж конструкций всегда рассматривается в индивидуальном порядке. Это самый ответственный этап, чтобы установить дымоход для камина своими руками необходимо рассчитать его диаметр и месторасположение.

Подходящим местом для размещения дымохода камина считается место возле конька крыши. Это позволит выступающую часть трубы сделать меньше.

Высота должна быть минимум 4 метра. Расчет максимальных значений зависит от вашего здания.

Расчет диаметра трубы потребуется и для того, чтобы конструкция без затруднений прошла все перекрытия.

Особое внимание всегда уделяется установке оборудования в деревянных строениях. Такие здания больше всего подвержены пожарам

Для того чтобы избежать этого, необходимо использовать переходной патрубок, который будет не только защитой от пожаров, но и обеспечит качественную изоляцию между кровлей и дымоходом камина.

Для того чтобы сделать отверстие в крыше, необходимо помнить, что его размер должен быть чуть больше диаметра трубы.

Кроме этого, необходимо обратить внимание на возможные стыки. Они могут не только снизить эффективность отопительного прибора, но и ухудшить параметры безопасности

К тому же срок эксплуатации заметно уменьшится.


Труба дымохода на крыше в разрезе

Самым сложным этапом установки считается место прохождения через крышу

Главные параметры, на которые необходимо обратить внимание — это качество и безопасность

Для каждой конструкции есть основной набор требований, на которые необходимо обратить внимание. Схема зависимости вида отопительного прибора, температуры в дымоходе и материала его изготовления


Схема зависимости вида отопительного прибора, температуры в дымоходе и материала его изготовления

Например, для строения из кирпича схема работ выглядит так:

  • Фундамент.
  • Раствор.
  • Кладка.
  • Швабровка.
  • Оголовок.
  • Дымник.

Для керамического устройства схема работ такая:

  • фундамент,
  • Закрепление модульных элементов.

Строительство и монтаж дымоходов для каминов выполняется с учетом расширения материала под воздействием тепла. Кроме этого, необходимо позаботиться о герметичности оборудования в процессе эксплуатации.

Правильно оборудованный дымоотвод прослужит достаточно долго.

Материал

В настоящее время на рынке имеется достаточно большой ассортимент различных материалов для дымоходов, однако сразу оговоримся, в рамках этой статьи мы будем беседовать только о тех видах дымоходов, которые пригодны для использования с современными производительными топками.

Основные виды дымоходов:

  • Кирпичный дымоход – классический аутентичный вариант, проверенный временем. Решение об установке такого дымохода должно приниматься еще на этапе проектирования дома, так как такой дымоход как требует установки мощного фундамента, либо вообще размещается в несущей стене. Плюсы такого дымохода – высокая долговечность, прочность, хорошая огнестойкость. Минусы – высокая цена, худшая тяга при прямоугольном сечении, по сравнению с круглой трубой, низкая ремонтопригодность, высокие показатели осаждения сажи из-за шершавой внутренней поверхности.
  • Одноконтурный модульный дымоход из нержавейки – наиболее дешевый вариант из возможных, состоит из отдельных модулей-труб, длиной один метр, колен и тройников, которые собираются как конструктор на герметик. К преимуществам этого типа дымохода можно отнести низкую цену, простоту монтажа. К недостаткам – высокую температуру нагрева, что требует больших отступов от конструкций здания и низкую долговечность, около 10-15 лет, связанную с образованием большого количества конденсата.
  • Двухконтурный модульный дымоход из нержавеющей стали типа «сэндвич» – обладает преимуществами предыдущего варианта, такими как простота монтажа, и при этом обладает вполне приемлемой долговечностью, так как образование конденсата уменьшено за счет утепления трубы. В среднем производитель дает гарантию на такие трубы около пятидесяти лет. Имеет только один недостаток – довольно высокую стоимость.
  • Керамический дымоход – дымоход из поставленных друг на друга керамических стаканов, укутанных в теплоизоляцию и установленных в полые шлакоблоки. Стаканы соединяются между собой на герметик, блоки кладутся на раствор. Обладает всеми преимуществами кирпичного дымохода, но обладает круглым гладким сечением, что снижает показатели осаждения продуктов горения. Недостатки – некоторые особенности при монтаже, большой вес, самая высокая стоимость.

Требования

Давайте рассмотрим основные эксплуатационные требования к дымоходам:

  • Безопасность. Ее основным критерием является способность дымохода длительно переносить высокую температуру газов и сильные перепады температур, не разрушаясь и не теряя своей герметичности и термоизоляции.
  • Эффективность дымохода определяется характеристикой самотяги на один погонный метр дымохода. Для разных диаметров и материалов дымохода существуют свои значения самотяги. Большой диаметр дымохода более эффективен, кроме того, значение имеет форма сечения и шершавость поверхности, круглое сечение с гладкой поверхностью предпочтительно с точки зрения аэродинамики, так как при такой форме образуется меньшее число паразитных завихрений.
  • Удобство обслуживания и ремонта. У каждого дымохода есть свой срок службы, кроме того, все дымоходы требуют периодической чистки и обслуживания, конструкция дымохода должна быть такой, чтобы обслуживание проводилось быстро и без разборки основных узлов.
  • Долговечность. Основным разрушающим фактором воздействия на дымоход является химическая среда, которая образуется в результате растворения осажденной в дымоходе сажи стекающим по дымоходу конденсатом. Ключевыми факторами обеспечения долговечности дымохода являются способность материала дымохода к сопротивлению агрессивной среде и уменьшение объема этой среды. Для этого необходимо выбирать химически стойкие материалы и утеплять дымоход негорючими утеплителями для уменьшения объема конденсата.

№2. Дымоход из стальной трубы

Для газовых и твердотопливных котлов лучше всего подходят трубы из стали, но при этом она должна быть нержавеющей, жаропрочной и кислотостойкой, так как частицы серы, которые есть практически в каждом виде топлива в том или ином количестве, при соединении с влагой и частицами угля образуют агрессивную среду. Нержавеющая сталь способна выдерживать температуры до 500С, для обустройства дымоходов используются трубы с толщиной стенки 0,6 мм, но для твердотопливных котлов лучше использовать сталь толщиной 1 мм. Стальные трубы представляют собой целую систему из прямых участков и различных фасонных элементов, в т.ч. переходников, отводов, тройников и т.д. Такая система может монтироваться самостоятельно или быть встроенной в существующий кирпичный канал.

Главные преимущества стальных труб:

  • простота и высокая скорость монтажа, ведь вес конструкции небольшой, необходимость в фундаменте отсутствует, а из готовых элементов даже не самый большой профессионал без проблем соберет всю систему;
  • ремонтные работы проводить несложно;
  • на гладких стенах не скапливаются частицы сажи, их поверхность просто чистить, поэтому можно говорить о стабильно высоких аэродинамических характеристиках для прохождения отходящих газов;
  • высокая коррозионная стойкость;
  • возможность создания сложных конструкций;
  • высокая герметичность, за счет чего можно создать принудительную вытяжку.

Среди минусов называют высокую стоимость, особенно если сравнить с кирпичным или керамическим аналогом, но если важна простота и скорость обустройства, небольшой вес и устойчивость к агрессивным средам, то выбор лучше остановить именно на стальном дымоходе. К недостаткам иногда относят невысокую жаростойкость, но для современных котлов с системой медленного горения большей термостойкости и ненужно.

В зависимости от особенностей помещения, котла и климата используют один из следующих видов стальных дымоходов:

  • одностенная стальная труба, состоящая из одного слоя нержавеющей стали. Это самый простой и дешевый вариант, прокладывают такой дымоход в специально выложенном вертикальном канале. Часто подобные дымоходы обустраивают в бане, а отходящее от стальной трубы тепло используют для нагрева воды;
  • одностенные стальные трубы для реконструкции кирпичного дымохода могут иметь овальную форму. Подобный реставрационный процесс и адаптацию существующего дымохода под работу с газовым котлом называют «гильзовкой»;

  • двустенные сэндвич-панели, состоящие из двух стальных труб, в пространстве между которыми помещают слой утеплителя (базальтовая вата). Использование последнего позволяет предотвращать образование конденсата внутри трубы, внешняя ее поверхность при этом почти не нагревается. Простота сборки и отличные эксплуатационные качества позволяют использовать подобные системы как внутри помещений, так и снаружи на стене;

  • коаксиальные дымоходы из стали также состоят из двух труб, размещенных одна в другой, только между ними нет утеплителя, а образующееся пространство предназначено для подачи к котлу воздуха для поддержания горения. По внутренней трубе отводятся продукты сгорания. Подобные дымоходы не очень хорошо ведут себя в условиях суровых отечественных зим. Холодный внешний воздух, проходящий по внешней трубе порой может сильно охлаждать внутреннюю трубу и идущие по ней газы. Это приводит к резкому выпадению конденсата и замерзанию его на поверхности трубы. Дымоход постепенно закупоривается, а автоматика, реагируя на это, отключает котел, поэтому в данном случае лучше обустраивать дымоходы с двумя отдельными трубами.

Стоит отметить, что порой для обустройства дымохода используют толстые трубы из низколегированной стали – этот вариант обычно встречается в банных печах. Также народные умельцы порой применяют для этих же целей чугунные канализационные трубы.

Установка дымохода

Для каждого дымохода порядок монтажа, сборки и крепления решается индивидуально:

  • при строительстве кирпичной дымоотводящей конструкции требуется фундамент, соблюдение правильности расположения рядов кладки. Важен состав раствора, необходима швабровка, оголовок и иногда дымник;
  • для керамического дымохода нужен фундамент, надежное крепление модульных элементов. При подключении потребуется ревизия с тройником;
  • установка дымохода из нержавейки нуждается в креплении и кронштейнах, используются отводы, чтобы обеспечить уклонение канала от вертикали. Выполняется устройство проходов, идущих сквозь перекрытия и кровлю, также необходимы оголовок и дымник.

Дымоотводящие конструкции из нержавейки

Дымоходы для очагов такого типа – это наборные конструкции. Длина и диаметр трубы для камина, произведенной из нержавеющей стали, могут быть самыми разными. Такие изделия часто выпускают в комплекте с керамическими и помещают внутри стальных.

Дымоходы, произведенные из оцинкованной нержавейки, отличаются такими преимуществами:

  • их можно монтировать без фундамента, поскольку они имеют незначительный вес;
  • сбор и установку конструкции разрешается выполнять после завершения строительства;
  • они дешевле по стоимости, чем блочные и керамические системы;
  • в случае необходимости произвести замену отдельных элементов будет несложно.

Недостатком дымоходов из стали является потребность в дизайнерском решении в случае оформления интерьеров, если такая конструкция установлена в помещении.

Как правильно расположить дымовой канал

О расположении дымового канала желательно позаботиться еще на стадии проектирования или строительства дома. Это позволит свести к минимуму затраты времени и материалов на сооружение шахты для дымохода, его герметизацию и облицовку.

Если устройство камина планируется уже в процессе эксплуатации здания, необходимо обратиться к инженеру, чтобы тот разработал схему расположения камина и дымохода с учетом особенностей планировки дома.

Если дымоход будет расположен внутри здания, желательно устанавливать его в теплом помещении. При установке возле холодной несущей стены или снаружи дома его необходимо утеплить.

Дымосборник камина должен быть строго вертикальным, т.е. находиться на одной оси с топкой. Ось дымохода также должна совпадать с осью дымосборника. Чтобы убедиться в корректной установке конструкции, необходимо воспользоваться отвесом или уровнем.

Монтаж

Строительство и монтаж дымоотводящей конструкции, ее установка, а затем сборка и крепление рассматриваются индивидуально для каждого дымохода.

Для кирпичного дымохода – это фундамент, правильность расположения рядов кладки, состав раствора для кладки, швабровка, оголовок и при необходимости дымник; для керамического дымохода – фундамент, крепления модульных элементов, а также ревизия с тройником для подключения; для дымохода из нержавейки – крепления и кронштейны, внутренние трубы «по конденсату» или наружные «по дыму», использование отводов для уклонения канала от вертикали, устройство проходов через перекрытия и кровлю, плюс оголовок и дымник.

Строительство и монтаж дымохода производится с учетом теплового расширения материала в процессе эксплуатации. Необходимо исключить возможность нарушения герметичности дымового канала, придерживаться правил пожарной безопасности, в особенности в тех случаях, когда дымоход расположен в непосредственной близости к возгораемым конструкциям. Высота и сечение дымохода, соответствие составных элементов, а также порядок его установке рассчитываются на этапе проектирования каминной конструкции.

Требования к дымоходам для печи и камина

Существуют особые правила, касающиеся эксплуатации дымовых каналов.

1. Выбор формы сечения дымохода для камина. От этого параметра зависит тяга в полости дымохода. Лучшие динамические показатели зафиксированы у круглых труб (керамические дымовые каналы, сендвич-дымоходы). Если выбирать среди труб с профильным сечением, то квадратное сечение дымохода будет более предпочтительным, чем прямоугольное. Трубы с овальным сечением для данных целей самостоятельно почти не используются, основное их применение – это гильзование прямоугольных кирпичных каналов.

2. Диаметр дымохода для камина. Рекомендации о подходящем диаметре трубы для камина обычно указываются в технических паспортах, прилагаемых к отопительному прибору. Размеры дымового канала всегда соответствуют размерам выходного патрубка каминной топки. Если инструкция завода-изготовителя отсутствует, то расчет диаметра сечения производится следующим образом:

Для дровяных банных печей с открытой топкой берется пропорция 1 к 10 по отношению к топке. Это правило актуально, если в качестве дымохода берутся цилиндрические трубы. Для дымоходов квадратного сечения соотношение к размеру топки берется в пропорции 1 к 1,5. При теплоотдаче, составляющей менее 300 ккал в час, минимальный размер сечения будет равен 140 х 140 мм.

Обычная закрытая каминная топка обычно оснащена патрубком, диаметр которого составляет 200 мм (при прямоугольном канале в 270 х 140 мм). Открытые камины с топливником в более чем 80 см, имеют диаметр 250 мм.

Диаметр дымохода выбирается в зависимости от типа печи, форма сечения предпочтительнее круглая

3. Высота каминного дымохода. Схема расчета высоты дымового канала диктуется техническими характеристиками материала, из которого изготовлен рукав, а также конструкции самого здания. Высота определяет один из главных факторов в работоспособности отопительного прибора – его тягу. Чем выше труба для камина, тем дольше воздух остается в полости дымового канала, сильнее нагревается и, соответственно, образует большую тягу.

Чтобы избежать возникновение трудностей с розжигом огня в печи или камине, следует не использовать дымоходы с высотой менее 5 м. Это также опасно задымлением помещения при горении твердого топлива и даже возникновением обратной тяги.

Высота дымового канала корректируется в зависимости от расположения по отношению к вертикальной линии конька. Допускается вариант, когда верхушка дымохода находится на одном уровне с коньком. Происходит это в том случае, если расстояние от трубы до конька составляет от 1,5 до 3 метров.

Высота дымохода определяется на этапе проектирования. Для ее расчета необходимы следующие параметры: размер топливника, площадь поперечного сечения, высота и расположение оголовка дымового канала по отношению к коньку кровли и мощность отопительного прибора.

4. Соответствие с величиной помещения. Площадь помещения, внутри которого планируется установка камина, не должна составлять менее 15 квадратных метров. Тяга в дымовом канале напрямую связана с достаточным воздухообменом в помещении, а также его вентиляцией.

Требования


Значение самотяги дымового канала

Современные конструкции должны соответствовать таким критериям:

  • Прочность конструкции и долгий срок эксплуатации. Устройство дымоходов для камина должно выдерживать различные перепады температурного режима, образование конденсата. Устоять под воздействием агрессивных кислот, и, главное, соответствовать всем нормам и правилам пожарной безопасности.
  • Аэродинамика. Установленная конструкция должна обеспечить беспрепятственный поток продуктов горения. Например, круглое сечение способно быстро и беспрепятственно вывести все дымовые газы из топки. Прямоугольные конструкции не так эффективны, в них продукты горения сталкиваются с сопротивлением, за счет чего уменьшается скорость вывода.
  • Простое обслуживание.
  • Стойкость к эрозии и коррозии. Для достижения этого показателя, обустраивая дымоход для каминов из кирпича, необходимо правильно подобрать материалы.

Что учесть при выборе материала для дымохода?

Дымоход – это сложная конструкция, состоящая из вертикальной трубы, зонта для защиты от осадков, смотрового окошка для обслуживания, поддона для сбора конденсата и прочих элементов. Вертикальная труба считается основной частью дымохода, и от нее зависит безопасность и эффективность функционирования печи или котла.

Чтобы правильно выбрать материал дымохода, необходимо четко понимать, какое топливо будет использовано: природный газ, солярка, уголь, дрова, торф или опилки. Каждый из них отличается различной температурой сгорания, температурой и составом отходящих газов. Поэтому при подборе материала для дымохода учитывают такие параметры:

  • температура отходящих газов. Естественно, материал должен выдерживать несколько более высокие температуры, чем те, которые характерны для исходящих газов;

  • коррозионная стойкость. При сгорании некоторых видов топлива образуются пары серной и соляной кислоты, которые выдержит далеко не каждый материал. Чем больше серы в составе топлива, тем более устойчивым к воздействию соединений серы должен быть материал. По данному параметру дымоходы делят на три класса: первый – для отвода продуктов сгорания газа, второй – дров и жидкого топлива с содержанием серы до 0,2%, третий – для угля, торфа, дизельного топлива;
  • наличие конденсата в дымоходе;
  • давление газов в дымоходе. Есть конструкции, рассчитанные на работу при естественной тяге, а есть те, которые предназначены для работы с котлами с наддувом;
  • стойкость к возгоранию сажи. Температура в дымоходе при воспламенении сажи, если она присутствует, может кратковременно повышаться до 1000С – не каждый материал это выдержит.

Из всего этого следует, что:

  • для дровяных печей, твердотопливных котлов, банных печей и каминов необходимо выбирать материал, который выдерживает рабочую температуру около 700С и кратковременное ее повышение до 1000С. Это кирпичные и реже керамические дымоходы;
  • для газовых котлов требуется дымоход, который выдержит температуру в 200С с кратковременным повышением до 400С. Обычно в этих целях используют металлические трубы;
  • для котлов на жидком топливе и опилках необходим такой материал для дымоходной трубы, который бы спокойно выдержал температуру до 250С с повышением до 400С, а если речь идет о дизельном топливе, то и устойчивый к агрессивной среде отходящих газов.

Теперь разберемся со свойствами самых популярных материалов, которые используются для обустройства трубы дымохода.

Конструкция и размеры

По своей конструкции дымоход – это установка в стене вертикального канала, высота которого от колосников до устья минимум 5 метров. При этом допускается незначительное отклонение по вертикали. Если дымоход будет слишком высокий, то тяга будет слишком большой и топливо будет сгорать слишком быстро, а на тепловой эффективности камина это отразится отрицательно.

В случае, когда в конструкции дымохода предусмотрено колено, устанавливают и тройник, иначе для того, чтобы почистить дымоход, его придётся полностью разбирать.

Каждый раз расчёт конструкции всего устройства будет зависеть от конкретного камина и конкретного здания, а потому имеет индивидуальные параметры:

  • диаметра трубы и её длины;
  • высоты и сечения короба;
  • мощности камина и инструкций от изготовителя;
  • количества и наличия комплектующих;
  • способов монтирования для всего устройства;
  • термозащита и противопожарная разделка;
  • использования проходов, связанных с перекрытием и крышей;
  • возвышения над кровлей и расположения по отношению к коньку крыши оголовка;
  • формы устья в канале и расположения каналов для дыма и для вентиляции в общей шахте;
  • тяги в канале и каких-то проблемных элементов всей конструкции, а также условий её эксплуатации.

Правила установки

Перед тем как собрать дымоход из сэндвич труб, рекомендуем ознакомиться с основными правилами, обеспечивающими дальнейшую успешную эксплуатацию всего оборудования.

Установка и прохождение вытяжки

Установка и прохождение вытяжки через перекрытия и балки дома

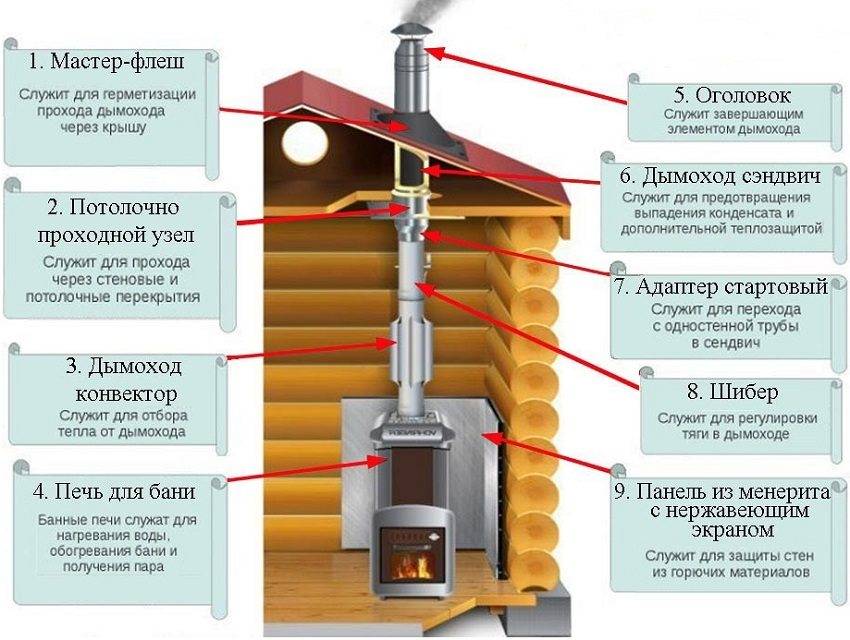

Из чего состоит современный дымоход

Из чего состоит современный дымоход и что нужно для его правильного подключения

Инструкция и основные правила монтажа:

  1. Соединять котёл или печь необходимо специально предусмотренным для данных целей элементом. Это не должна быть сэндвич труба!
  2. При прохождении конструкции через кровлю, балки, стены дома перекрытия другого рода, каждый элемент дымоходной системы дополнительно изолируется. Учитывайте это при высверливании и подготовке прохода (он должен иметь больший размер, с учётом термоизоляционного материала или обмотки;
  3. Установка и все монтажные работы включают в себя следование двум технологиям. Монтаж «по дыму» подразумевает предварительно установленный тройник, который предназначается для того, чтобы осуществлять отвод конденсата. Если вы не хотите использовать тройники (для дымоотводящей системы), значит вам подойдёт монтаж, который носит название «по конденсату».

№1. Кирпичная труба для дымохода

Кирпич для обустройства дымоходов применяют давно, и он стал уже традиционным материалом. Сегодня его нельзя назвать универсальным, что, впрочем, не снижает его популярности. Кирпичный дымоход обустраивают внутри стены здания, те его участки, которые проходят сквозь неотапливаемые помещения или снаружи постройки, тщательно утепляют, чтобы дымовые газы внутри не охлаждались. Для обустройства такого дымохода подходит красный полнотелый кирпич марки не ниже М150, для его кладки используют известковый или известково-цементный раствор.

К главным преимуществам кирпичных труб для дымохода относится их долговечность и отличная термостойкость (керамический кирпич выдерживает температуру до 800С), да и внешне они выглядят замечательно, а по пожаробезопасности им практически нет равных. Кирпичный дымоход подходит для печей и каминов на дровах, а при работе с котлами на жидком топливе, газе, пеллетными и твердотопливными пиролизными котлами быстро разрушается. Все дело в том, что подобные котлы устроены таким образом, что отходящие газы имеют небольшую температуру. Они быстро конденсируются и оседают на стенках трубы, за счет чего последние постоянно увлажняются. Учитывая тот факт, что в отходящих газах содержаться агрессивные химические вещества, включая серную кислоту, кирпич быстро разрушается. Результаты подобного воздействия проявляются влажными пятнами на наружной поверхности трубы.

Правда, выход из ситуации есть всегда. Чтобы подсоединить к кирпичной трубе дымохода современный котел на газе или жидком топливе, в кирпичный канал встраивают стальную или керамическую трубу, которые имеют несколько иные эксплуатационные качества.

Так как поверхность кирпича шероховата, на ней хорошо оседает сажа, которая постепенно приводит к уменьшению тяги. Чистка и ремонт кирпичной трубы – занятие не из легких. К тому же, большой вес конструкции обязательно потребует наличия фундамента. С другой стороны, достойный аналог для обустройства дымохода печи или камина найти сложно.
