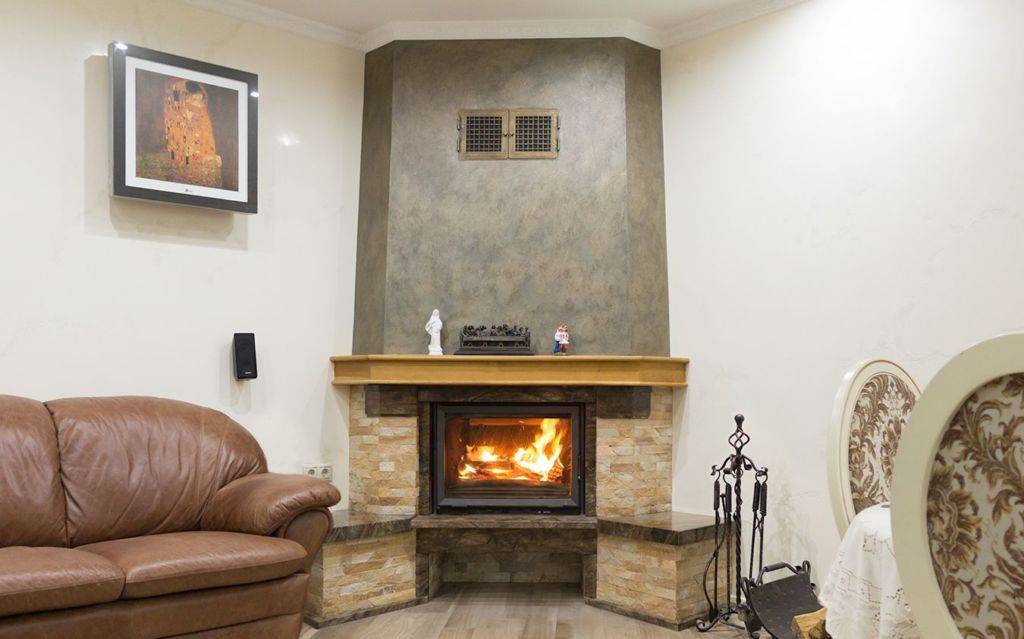

Как просто и безопасно сделать угловой камин своими руками?
Постройка коттеджа или загородного дома очень часто подразумевает возведение и камина. Как лучше сделать хороший камин только своими, без помощи, руками монтаж запланирован в кухонной, столовой или гостиной зоне.
Камин угловой дровяной нуждается в правильном соблюдении особенностей размещения. Тогда в конечном итоге он будет радовать домочадцев, правильно выполнять возложенные на него обязанности. Особенности размещения в частном доме:
- самым лучшим местом, чтобы построить хороший угловой и функциональный камин своими собственными руками считается стенка, которая расположена напротив окна. Возможно также установить камин около наружной поверхности, но в таком случае функция обогрева будет снижена;
- запрещено размещать возле окон, а также рядом возле быстро возгорающихся тканей, материалов;
- если необходимо будет использовать каминную зону для кулинарных целей, потребуется рассмотреть расположение в непосредственной близости к капитальной внутренней стене.
Оформление жилого пространства каминами угловой конструкции позволяет использовать все помещение на максимум, при этом получить значительную экономию финансовых растрат.
Как выбрать место под строительство

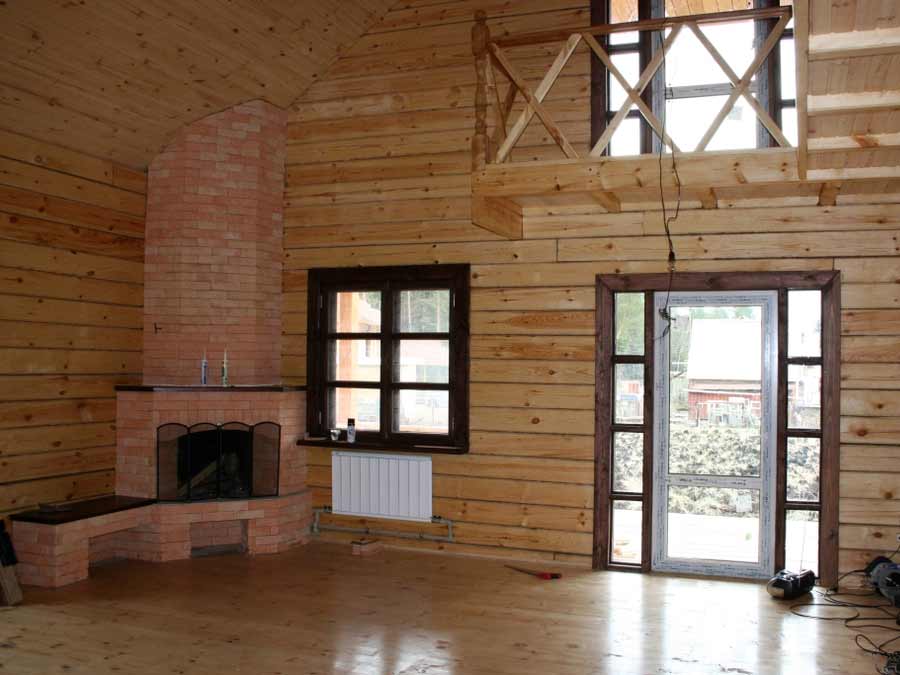

Такой камин принято пристраивать к несущей стене напротив наружной двери и подальше от окон. Подобное расположение считается оптимальным для эффективного обогрева помещения. При этом существует множество вариантов монтажа камина: встроить его в стену, расположить в глухом углу или установить устройство отдельно. Выбор места зависит от интерьера помещения и наличия свободной площади.
Правильно построенный камин не будет дымить и разбрасывать искры, но все же не следует размещать его поблизости от легковоспламеняющихся предметов интерьера. Желательно выбрать место таким образом, чтобы окон не было в непосредственной близости от камина, а также напротив него: так максимум тепла будет задерживаться в помещении.
https://youtube.com/watch?v=za6w6GRoufs
Конструкция отопительного устройства
Печь-камин с воздушными конвекционными каналами
Основная особенность конструкции печи-камина заключается в ее способности генерировать в окружающую среду конвекционное тепло. Происходит это благодаря наличию каналов внутри стенки печи. В эти каналы засасывается из помещения воздух, который по пути прохождения по ним нагревается и возвращается назад. Включена в конструкцию камина дровница в форме ниши, расположенной в нижнем секторе под топкой.
Привлекает покупателей удобная угловая форма печи «Амур», которая позволяет в любом интерьерном антураже комфортно размещать ее, создавая особую зону отдыха
Компания «Мета» большое внимание уделяет внешнему оформлению камина, придав ему трапециевидную конфигурацию. Внешние фасады печи имеют защитный слой черного благородного цвета из жаропрочной краски. Бока изделия имеют выразительную керамическую облицовку

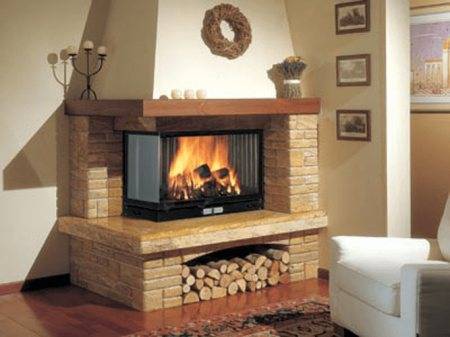

В нижнем секторе печи-камина предусмотрен небольшой отсек, куда можно положить дрова
Бока изделия имеют выразительную керамическую облицовку. В нижнем секторе печи-камина предусмотрен небольшой отсек, куда можно положить дрова.
Для изготовления колосников и патрубка используется чугун – материал, доказавший свои превосходные качества в течение десятилетий. Для корпуса печи берется высококачественная сталь. Усиливает износостойкость внутренняя облицовка шамотом – удобными огнеупорными плитками, допускающими демонтаж каждой из них в случае возникновения необходимости ее замены из-за повреждений.
Печи-камины, презентуемые «Мета», имеют удобную систему регулирования интенсивности горения посредством дифференцирования количества подаваемого воздуха. Это делает отопительные устройства экономичными и позволяет около восьми часов поддерживать комфортную теплую атмосферу, не добавляя топлива.
По какому принципу выбирать размеры и конструкцию
Все строительные работы по правилам начинают с проектов. Нужно точно рассчитать все нужные размеры кирпичного камина, от этого зависит мощность и эстетический вид. Самое главное — это гарантия безопасной эксплуатации.
На заметку. Идеально высчитанных готовых размеров камина не существует, так как дома разные, материалы изготовления тоже различаются по форме и качеству. Можно только приблизительно ориентироваться на стандартный размер кирпича.
Простые камины своими руками — сейчас очень распространённое явление
Важно правильно определить габариты топочной камеры.. Расчёт выполняется следующим образом:
Расчёт выполняется следующим образом:
- Площадь помещения делят на 100. Так, например, в гостиной 30 кв. м, топка будет 30 см.
- Теперь глубина. При кладке топки камина выдерживают пропорции: глубина в 1,5-2,5 раза меньше ширины. В указанном примере можно взять условно пропорцию 1:2. То есть глубина равняется 37,5 см (полтора кирпича), а в ширину 0,75 м (3 кирпича).
- Высота топочной части больше ширины в полтора раза. В итоге получается, что у топочной камеры шириной в 3 кирпича высота немного более одного метра. В реальности надо будет выложить 15 рядов кладки.
- Дымовой канал по отношению к площади топки 1:10-15. Его можно сделать и шире. Однако в вышину прямой участок нельзя делать менее 3 метров и более 4 метров. Эти параметры выдерживают для хорошей тяги.
Чтобы представлять конструкцию камина из кирпича, лучше запастись готовым чертежом, чтобы не наделать ошибок в расчётах. Существуют уже готовые чертежи каминов, среди которых можно выбрать подходящий вариант.
Камин выручит не только в качестве самостоятельного источника тепла в межсезонье, но и как добавление к основному обогреву помещений. Когда позволяют возможности, есть опыт в строительстве подобных сооружений, выбирают сложные камины с дополнительными функциями. Это может быть подключение водяного контура, нагрев воды, варочная панель. Классический камин из кирпича размером не очень большой, и его возведение осилит и начинающий домашний мастер. Видов топлива для камина сейчас очень много, но самым дешёвым по-прежнему являются обычные дрова.
Перегородки
Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.
- Вот некоторые из способов и предметов, которые разграничивают пространство:
- установка барной стойки;
- кухонный остров;
- большой стол;
- монтаж невысокой перегородки.
Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.
Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).
Устройство и размеры очага
Эти камины по своему устройству, похожи на при стенные изделия.
Очаг имеет топливник, конусообразный приемник для дыма и прямой дымоход. Треугольные конструкции отличаются только сечением в виде треугольника, что осложняет процесс кладки.
Принцип его работы не отличается от обычного – сухие дрова горят в открытой топке, образующийся при этом дым уходит через дымоход. Часть тепла отражает в помещение каминный зуб (примерно 20%), а все остальное теряется вместе с уходящим дымом.
Если тяга плохая то дым будет проникать в комнату, а слишком сильная тяга станет причиной больших теплопотерь. По этой причине нужно подбирать оптимальное сечение дымового канала с учетом размера топочной ниши и площади помещения.
Горящие дрова иногда выстреливают сквозь фронтальный проем кусочками жара.
Для предотвращения пожара, укладывают перед топкой на пол металлический лист.
Камин стоящий вплотную к деревянным стенам, нужно изолировать оцинкованным металлом.
Угловой камин экономит свободную площадь в помещении
Расчеты нужных размеров упростит таблица, в которых приведены сечение дымохода и размеры портала с учетом объема и площади помещения.
| Помещение | Портал | Топливник | Сечение дымового канала см | ||||
| Площадь м2 | Объем м3 | Ширина см | Высота см | Глубина см | Горловина см | Ширина задней стенки см | |
| 12 | 42 | 50 | 45 | 30 | 12 | 30 | 14х14 |
| 16 | 50 | 60 | 50 | 32 | 12 | 40 | 14х27 |
| 22 | 60 | 70 | 56 | 35 | 12 | 45 | 14х27 |
| 30 | 80 | 80 | 60 | 38 | 13 | 50 | 27х27 |
| 35 | 100 | 90 | 70 | 42 | 13 | 60 | 27х27 |
| 40 | 120 | 100 | 75 | 45 | 14 | 70 | 27х27 |
В квартире сделать массивный кирпичный камин не получится.

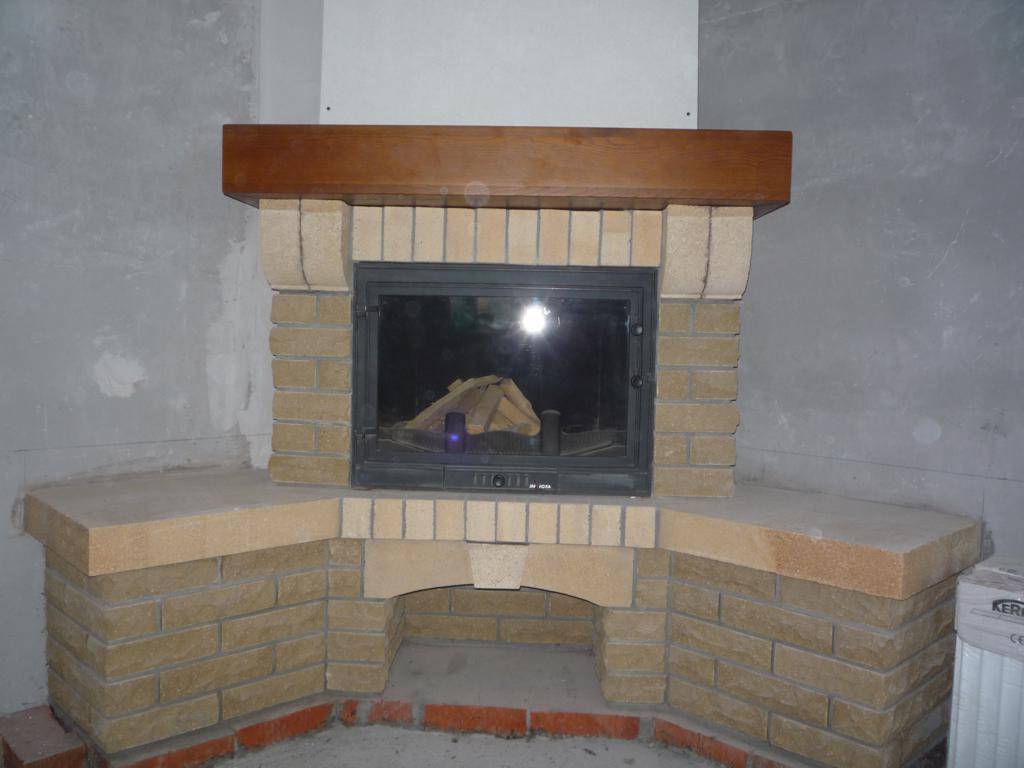

Нередко в частных домах используют упрощенный метод кладки кирпичного очага с вмурованной в нем чугунной топки.
Проектирование
Модель камина из гарского камня
Разработка проекта ведется исходя из площади помещения, где будет установлена печь. Сначала определяются размеры топочного отверстия и общие габариты топливника. Для угловых каминов небольших размеров топочное отверстие, как правило, не более 0,5 кв. м. Отношение высоты топливника к ширине должно быть 2:3, а глубины к ширине — 1:2.
Пропорции нужно соблюдать неукоснительно. При недостаточной глубине велика вероятность задымления во время топки камина, а при слишком больших размерах снизится КПД, которое и без того не отличается высокими показателями. Размер отверстия дымохода рассчитывается исходя из площади топки и должен быть меньше ее в 9–15 раз. Дымоход может иметь любое сечение — круглое или квадратное.
На этапе проектирования определяется и место установки камина. Лучше выбирать его у торцевой стены, но при условии, что здесь находится дымоход, или его можно обустроить. Сложности возникают при установке камина у внутренних стен, кровля над которыми имеет перепад высот. При такой конструкции дымоход должен быть выведен выше конька крыши.
Расчет размеров
Прежде чем отправляться за материалами и приступать к кладке камина из кирпича, необходимо рассчитать его размеры и определиться с формой. В первую очередь следует произвести расчеты топочного отделения – от него будет зависеть мощность камина, а следовательно и габариты остальных составляющих.
В комнатах со стандартной высотой потолков соотношение площади отверстия топочной камеры к площади помещения составит около 1:50. Если площадь комнаты 15 м², площадь портала будет 0,3 м², если комната 20 м², портал будет 0,4 м² и т.д. При этом следует учитывать, что высота портала должна быть на 1/3 меньше его ширины.
На изображении ниже вы сможете визуально оценить правильные пропорции каминной топки:
Дым из топки поднимается в хайло (дымосборник), проходит через перевал, не позволяющий дыму и саже попадать в помещение. Над дымовым отсеком расположена специальная задвижка для перекрытия доступа холодного воздуха с улицы через дымоход, когда камин не используется.
Хорошо подумайте, где будет стоять будущий угловой камин из кирпича. Размеры конструкции должны гармонично вписываться в интерьер или даже влиять на его формирование. Так, вокруг камина можно поставить кресла и журнальный стол, организовать рядом рабочее место или просто постелить теплый ковер. При выборе места определите, где будет проходить дымоход через перекрытия на улицу. Для этого подойдет наружный угол комнаты или внутренний – это дело вкуса и зависит от планировки.

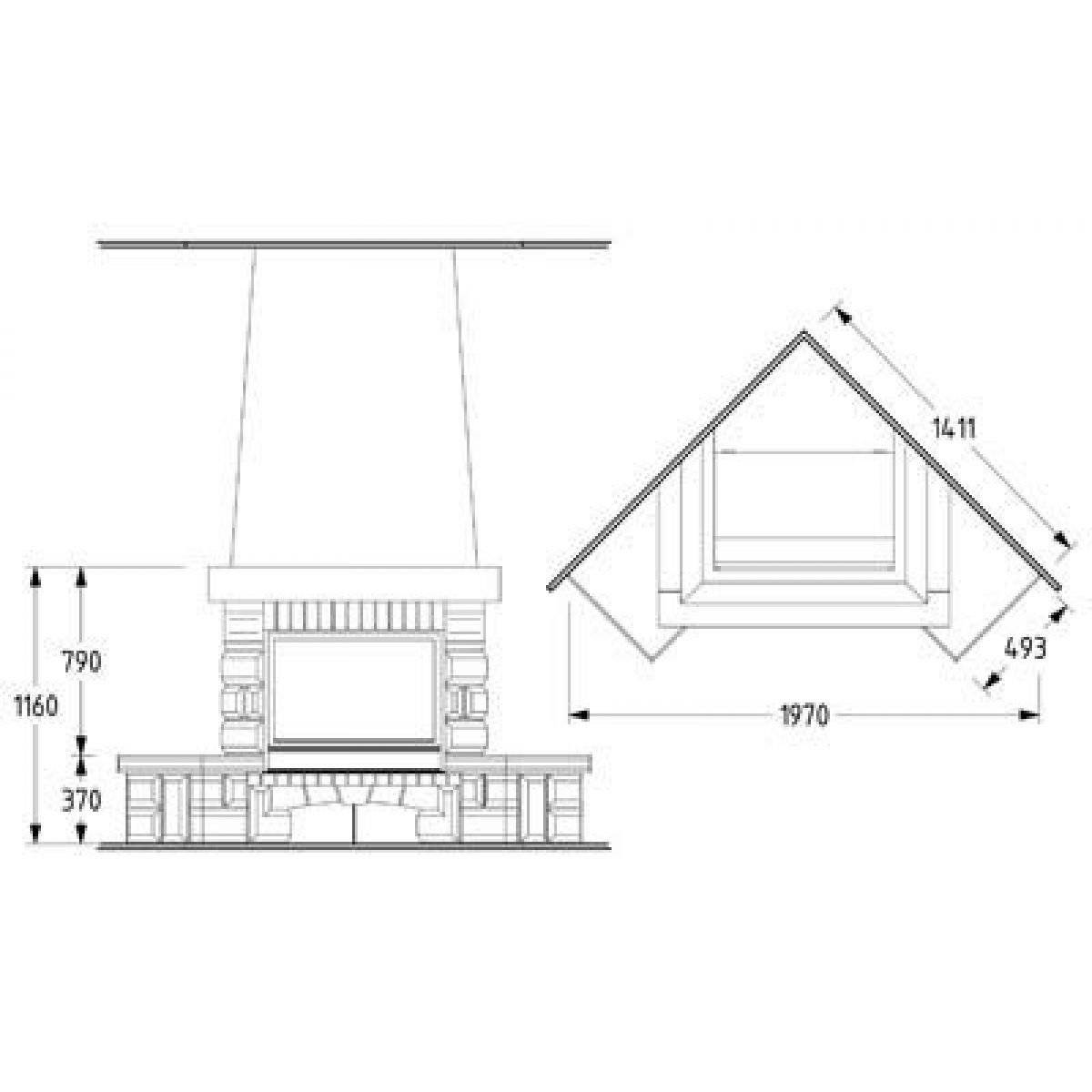

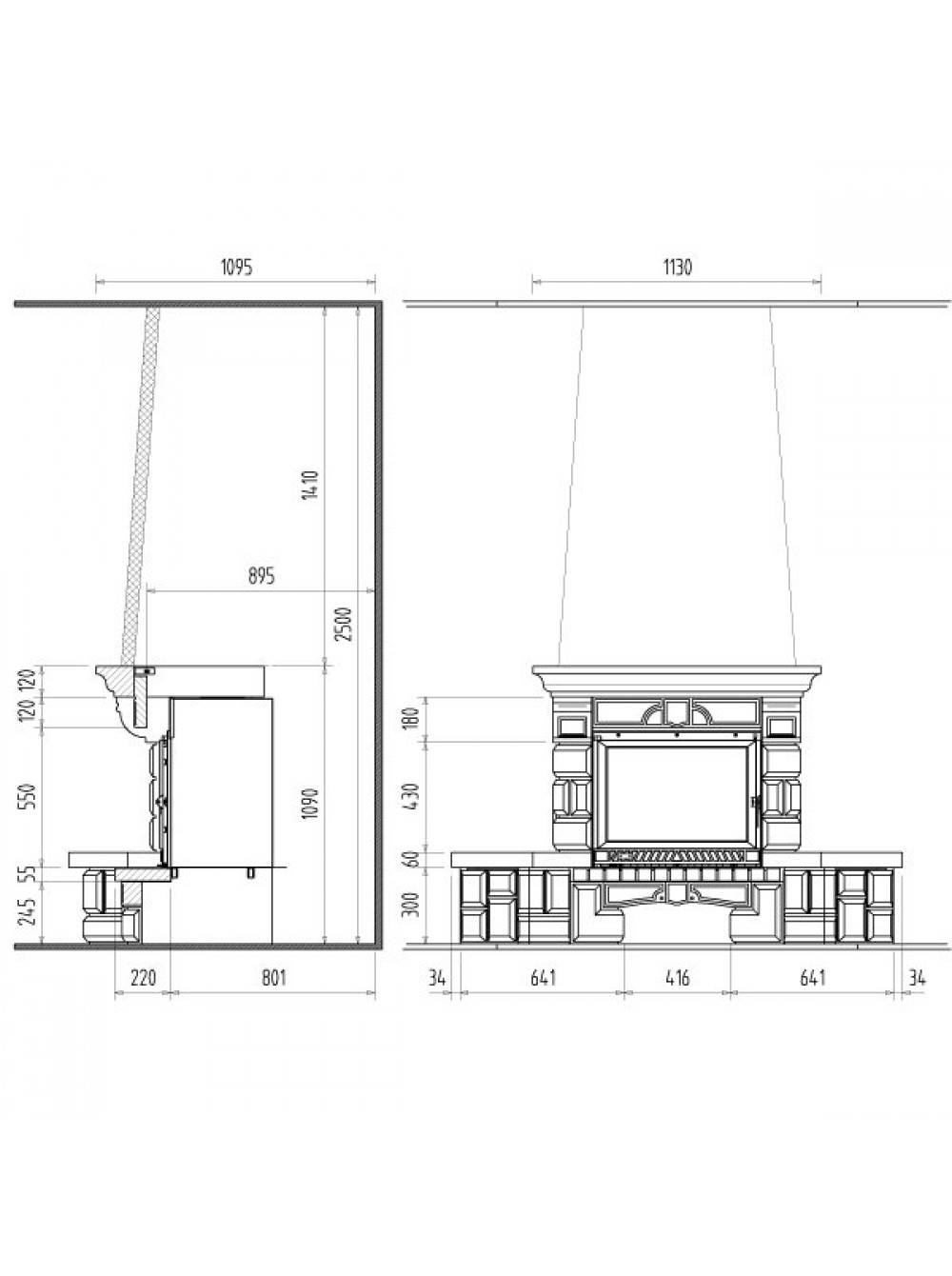

Чертежи камина
Когда с месторасположением и габаритами покончено, осталось определиться с последовательностью работы. К счастью, для этого существует такая полезная вещь как порядовка. Угловой камин из кирпича, как и любой другой, построить «на глаз» невозможно. Эффективный результат возможен только в случае строгого соблюдения инструкции.
Порядовка нужна не только для того, чтобы видеть каждый свой шаг, но и для расчета необходимого количества стройматериалов. Она подробно показывает, сколько кирпичей нужно на каждом этапе работы, поэтому остается лишь сложить все данные и не забыть прибавить к ним 10% про запас (на случай ремонта, брака или боя). В самом конце статьи вы найдете подробную порядовку одного из вариантов угловых каминов.
Материалы для камина
Для кладки каминов можно использовать только глиняный полнотелый обожженный и шамотный кирпич. Помимо этого вам понадобится глиняный кладочный раствор. Его делают из просеянного мелкого песка (лучше карьерного, а не речного) и глины (в идеале синей). Для прочности в раствор добавляют портландцемент не ниже М300. Для строительства прочного фундамента нужен щебень, шамотная или кирпичная крошка. Колосник будет сделан из арматуры, а перемычки портала – из стальных уголков.
Топливник необходимо выкладывать только шамотным кирпичом, а корпус и дымоход – глиняным красным. В том случае, если топливный отсек отделен от корпуса камина «теплым швом», для кладки последнего можно использовать перфорированный кирпич, сэкономив на материалах. Для кладки той части дымохода, которая расположена снаружи (над крышей) можно взять отделочный кирпич, поскольку он обладает высокой атмосферостойкостью.
При замешивании раствора сперва просейте песок через сито с ячейками 1,5 мм, а потом добавляйте его малыми порциями, чтобы добиться идеальной консистенции – раствор должен слегка прилипать к мастерку. Пропорции глины и песка зависят от жирности глины. Ориентировочно их берут в соотношении 2-2,5 части глины и 1,5-2 части песка.
Чертежи-порядовки
Представляем вашему вниманию несколько чертежей угловых каминов. Для удобства все они идут с изображением готового изделия, а также со порядовкой
Для оценки габаритов примите во внимание размер стандартного кирпича, который составляет 250 х 120 х 65 мм
Простой, небольшой угловой камин с широкой топкой, объемным квадратным порталом, обрамленным полуколоннами, займет минимум места гостиной. Отличный проект для современно обставленных коттеджей.
Более массивная модель с низким порталом удлиненной формы, вместительной горизонтальной полкой. Классический дизайн.
Порядовка высокого камина с полукруглым топочным отверстием напоминает традиционную печку из русских сказок.
Хорошие качества
Если речь идет об экономии материалов, то в доказательство данного факта можно подчеркнуть, что кирпича потрачено будет намного меньше, чем во время строительства печи или других видов камина, которые могут быть пристенными или островными. Выполнить камин углового типа собственными руками, подробная инструкция по созданию которого будет предоставлена в публикации, возможно не только в огромном по площади коттедже, но и в небольшом доме, который расположен за городом.
Справиться с работами будет может даже малоопытный специалист, ведь прогадать в схеме порядовки очень не просто. Но если внешнюю укладывание выполнить аккуратной не получится, то ее можно украшать готовым порталом или плиткой.
Кирпичный камин своими руками (инструкция)
Планирование работ по построению камина из кирпича можно разложить на три этапа:
- Определить какой нужен камин – открытого или закрытого типа;
- Разработать схему и сделать чертеж;
- Подобрать все необходимые материалы.
На улице возможно устройство каминов с открытой или закрытой топкой. Стоит помнить о том, что классический камин, в котором пламя от окружающей обстановки отделяет лишь чугунная решетка, может стать причиной возникновения пожара, особенно в ветреную погоду.
Камины закрытого типа только в редких случаях могут стать причиной возникновения пожара, к тому же они экономичнее классических каминов.
Определение места
Нужно начинать с выбора площадки под строительство, при этом необходимо соблюдать ряд требований.
Расстояние от поверхностей, подвергающихся нагреву, до легковоспламеняющихся материалов и деревянных строений – не менее двух метров. Расстояние от камина до соседского забора – не менее пяти метров.
При планировке стоит учитывать розу ветров, тогда при правильном расположении изделия дым не будет сносить ветром в окна дома или в сторону площадки для отдыха. Площадку под строительство желательно подобрать не подтапливаемую и хорошо проветриваемую.
Подбор типа камина и материалов
При выборе конструкции и создании чертежа следует руководствоваться определенными критериями.
Основной материал необходимо выбирать, учитывая несущие способности грунта, и возможность закладки фундамента.
- Нужно точно определиться с назначением будущего объекта и его функциональностью.
- Для обеспечения качественной тяги тщательно подобрать параметры дымохода.
- Продумать, как будет выглядеть декоративная облицовка, если есть возможность – набросать эскиз.
- Далее потребуется создать схему-проект кладки камина из кирпича. Самым идеальным будет создание технологической карты строительства.
- После этого можно приступать к покупке необходимого материала и подбору инструмента.
- Построить камин – довольно непростая задача. Индивидуальным проектом стоит озадачиваться только в том случае, если необходимо уж очень особенное сооружение, совершенно нетипичное.
- Проще будет поискать в интернете подходящий готовый проект с описанием порядка выполнения работ, выбора материала и подбора необходимого инструмента.
- По готовому проекту камина из кирпича с размерами намного проще сделать правки под конкретный объект, и посчитать количество кирпича, бетона, крепежных и прочих необходимых элементов.
Конечно, интереснее возвести камин своими руками, но, к сожалению, это возможно только если имеется приличный опыт работ по укладке кирпича. Более правильным решением будет обратиться к услугам профессионального каменщика 4-5 разряда, или хорошего печника.
Фальш-камин из пенопласта
По сути, это простая коробка, которую ты самостоятельно вырезаешь и складываешь. Возьми несколько листов толщиной 10 см, нарежь их на детали и склей между собой, а для более надежной фиксации используй саморезы. Кстати, упаковочный пенопласт от бытовой техники обычно плотнее отделочного – а значит и прочнее.
Для нарезки листов понадобится мелкая ножовка для металла – так пенопласт не будет крошиться. Не спеши и прорезай линии полностью, чтобы ничего не разломать. Для соединения есть специальные клеевые растворы для пенопласта – другой клей не возьмет непроницаемый материал.
Сначала разметь пол под будущее основание, и начинай постепенно складывать детали. Сразу же проверяй все плоскости уровнем, пока клеевой раствор не схватился. Шпаклевать гладкий пенопласт проблематично, поэтому уложи поверх малярную сетку. Для оформления портала подходят готовые элементы – колонны и полуколонны, лепнина, полки, молдинги.
Фото: m.2gis.ru
Фото: interior-experts.ru
Строительные требования к элементам конструкции
Фундамент
Основание рассчитывается так, чтобы оно выдерживало нагрузку от камина. Некоторые модели весят от половины до целой тонны в зависимости от габаритных размеров. Фундамент камина выполняется самостоятельной конструкцией, которая не зависит в работе от основания здания. Глубина заложения принимается от 30 до 40 см. Верх основания делается из расчета ниже уровня пола на высоту кирпича.
Топочная часть
Чтобы рассчитать оптимальный объем камеры для сжигания топлива, замеряют объем комнаты (перемножают ширину, длину, высоту помещения) и делят на 50. Высоту и ширину топочной камеры принимают 2:3, глубина составляет половину или третью часть высоты с сохранением заданных параметров объема. Для лучшего отражения тепловых лучей внутри топки устанавливают металлический лист из нержавейки, иногда его отклоняют для изменения угла теплового потока. Нижнее основание топки устраивают выше пола на 30 см по требованиям пожарной безопасности. Внизу желательно устройство порога, для предотвращения выпадения топлива или продуктов сгорания. Такой карниз можно обыграть, как дополнительный декоративный элемент.
Дымоход
- чтобы в камине была сильная тяга, площадь круглого отверстия для выхода дыма выполняют меньше от 8 до 15 раз, чем основание топочной камеры;
- дымоход на своем пути наружу не должен иметь более трех поворотов;
- общая высота трубы составляет не менее 5 м;
- труба выполняется из кирпича или предусматривают совмещенный вариант, когда в декоративную кирпичную кладку вставляется стальная труба для отвода дыма.
Все размеры и требования должны быть изложены в чертеже камина, который станет отправной точкой для начала строительства. Чертежи выполняются собственноручно с привязкой к существующим условиям. Фото вариантов оформления фронтона можно найти в специализированных каталогах.
Рабочий процесс
Работа по созданию углового камина для дачи или дома может проходить по-разному. Но обычно требуется выполнение следующих действий:
выройте котлован необходимых размеров; утрамбуйте низ котлована и засыпьте 10-сантиметровый слой щебенки; поверх щебенки установите опалубку, а затем заполните пространство крупными камнями; зазоры между камнями заполните щебенкой; замесите цементно-песчаный раствор; залейте получившийся раствор в опалубку (слой около 10 см); дайте фундаменту сутки, чтобы высохнуть; после этого поверх первого слоя фундамента насыпьте слой битого кирпича и щебня; залейте эти компоненты бетоном; тщательно выровняйте слой фундамента; затем снимите опалубку; накройте фундамент двумя слоями рубероида; после этого начинайте выкладывать кирпичи, опираясь на проектную порядовку; во время работы особое внимание уделяйте обустройству цоколя и топливного отсека; тщательно выравнивайте швы между кирпичами. После окончания всей работы дайте конструкции сутки, чтобы все соединения надежно схватились
После окончания всей работы дайте конструкции сутки, чтобы все соединения надежно схватились.
Виды
У каждого типа каминов имеются свои отличительные особенности.
Прямоугольный
Сооружение габаритами 5×2,5, не имеющее дверцы на топке. Огнеупорные кирпичи кладутся в 33 ряда, которые не должны трескаться при температуре выше 1100°.
Превосходная тяга достигается путем создания сквозного канала, отводящего дым.
Чтобы помещение лучше обогревалось, вдоль топливника и дымохода сооружают пустые каналы.
На сайте можно воспользоваться готовой схемой с необходимыми вычислениями. Попадающие сколы стесывают. Чтобы проверить правильность формы, используют строительный уровень.
Угловой
Эскиз также имеется в интернете. Чрезвычайно удобная модель, встроенная в угол.
Из-за нехватки кислорода, чтобы обогреть комнату, лучше размещать их там, где площадь не более 12 м2.
Предполагается, что установкой займется каменщик не ниже 5 разряда, поскольку в таком деле не обойтись без определенных знаний и навыков. Следует помнить, что внутреннее устройство всех каминов похоже, как и пламя огня в топке.
Преимущество этого типа заключается в компактности и равномерном распределении энергии по всему жилому пространству. Имеющий прекрасный декоративный эффект, он еще раз напоминает о статусе хозяина.
Единственное, что может остановить от монтажа – ощутимые финансовые расходы для отделки. Используется кирпич высокого качества, маркированный не ниже М200.
Между стеной и будущим камином располагают слой теплоизоляции или совершают кладку в 1/4 кирпича, на ребро с проволокой для укрепления.
Миниатюрный
Предназначен для малогабаритных помещений в 16 м2. Размещается в перегородке для обогрева 2-х комнат.
Для большей отдачи тепла топку выкладывают без огнеупорного кирпича. Керамический нагревается быстрее, расходуя температуру массива.
При отсутствии квалификации при выполнении работ арку портала можно заменить на горизонтальное перекрытие, заранее приобретя 2 металлических уголка нужной длины. Строительство позволит существенно сэкономить денежные средства.
Английский
Не очень громоздкий на вид, такой камин используется с давних времен. Ярко выраженный классический вариант, где топка имеет свободный доступ.
Внутренняя стенка очага состоит из огнеупорного кирпича, выложенного на раствор из глины, шамотной крошки и цемента.
Для наружной части используют керамический, полнотелый. Хотя схема изделия довольно сложная, это компенсируется стабильной тягой и отличным КПД.
Трехуровневый с колосниковой решеткой
Считается русской версией, хотя кладка напоминает ту, которая характерна для английских и шведских моделей.
Из-за того, что сечение дымохода имеет значительные размеры, даже при высоте в 3 м, тяга в трубе просто идеальная. Подходят для крупных строений с помещениями с высокой влажностью воздуха.
Существует множество вариантов для того, чтобы придать камину из кирпича эстетический внешний вид.
Наиболее часто применяют материалы:
- штукатурку;
- изразцы;
- песчаник;
- ракушечник;
- тесанный камень;
- керамическую и мраморную плитку;
- клинкеры.
Для самостоятельного изготовления потребуется немало усилий и терпения. Если нет твердой уверенности, лучше обратиться к печному мастеру, который всю задачу возложит на себя и реализует проект, соответствующий пожеланиям клиента!
Работа над дымоходом
Классический канал имеет форму колпака, внутри которого размещена либо труба, либо керамические блоки. Задняя стенка конструкции всегда вертикальна и перпендикулярна основанию. Наклонные боковые элементы (45-60 градусов) обеспечивают равномерное сужение дымохода. Стенки канала должны быть довольно толстыми, чтобы снизить потери тепла.
Минимальная высота трубы – 5 м. Этот показатель зависит от высоты дома. На 2 м выше основания топливника посредством жидкого цементного раствора крепится дымовая задвижка.
Большое значение имеют термическая и тепловая изоляции трубы: если пренебречь необходимыми мерами, в ней может начать скапливаться конденсат или даже произойти возгорание. У наружного края трубы устанавливается улавливатель искр и дефлектор.
