Что собой представляет дренажная траншея, для чего и как она сооружается?

Расчет глубины залегания труб

Расчет дренажной системы и глубины залегания труб основан на двух основных параметрах:

• глубина промерзания в зимний период;
• глубина фундамента защищаемого строения.

Расчет по глубине промерзания

Соблюдение расчета по промерзанию очень важно: трубы должны быть расположены ниже уровня промерзания грунта. Если весной, во время паводка, система дренажа не сможет удалять с участка талые воды из-за того, что она будет наполнена льдом, то все усилия и средства, потраченные на ее сооружение, будут совершенно напрасными

Этот момент в году – самый важный, именно для него в основном и делается система водоотвода.

Таять лед в трубах, находящихся в промерзшем грунте будет медленно, за это время паводок затопит и подвал, и полы, и произведет разрушительные действия на приусадебном участке.

Совет от профессионала:

Глубина промерзания различается в разных местностях и климатических поясах. Зависит она и от типа грунта, чем он более пористый, тем меньший слой промерзнет при той же температуре.

Изолинии глубины промерзания грунта для разных регионов России

Также есть зависимость глубины промерзания и от средней высоты снежного покрова. Снег – неплохой теплоизолятор. Под ним земля промерзает на меньшую глубину.

При этом для получения от глубины промерзания грунта конкретного региона необходимо отнять:

• 300 мм – для труб диаметром до 500мм;
• 500 мм – для труб большего диаметра.

Полученное значение является минимальным, то есть мы рассчитываем минимамальное расстояние труб до поверхности.

Пример расчета:

1. Глубина промерзания грунта для Москвы составляет 1400 мм.
2. Тогда от этого значения при размещении дренажной трубы диаметром 200мм необходимо отнять 300 мм.
3. Несложные вычислению дают нам минимальную глубину заложения – 1100 мм.

Более наглядно пример представлен на рисунке ниже.

Размещение 200-милиметровой трубы для города Москвы

Расчет по глубине фундамента

Здесь все очень просто. К глубине фундамента добавляются еще полметра, и получается глубина заложения дренажа. В этом случае поднявшиеся во время паводка грунтовые воды будут «перехвачены» дренажной системой, и не достигнут фундамента.

Дренажную трубу располагают на полметра ниже глубины фундамента

При этом нужно учитывать, что в то время, в которое ведутся строительные работы, весеннее, летнее и раннее осеннее, уровень почвенных вод значительно ниже, чем весной, поэтому сухость грунта не должна вводить в заблуждение тех, кто принимает решение о том, какая глубина дренажа будет достаточной.

В среднем по Средней Полосе России глубина промерзания грунта составляет до полутора метров. С учетом снежного покрова, характерного для этой местности она снижается до 115 см. Тепловыделения от строения можно не учитывать в том случае, если рассчитывается глубина дренажа дачного участка, зимой дом не отапливается и люди в нем не живут.

Совет от профессионала:

Таким образом, расчет по глубине фундамента осуществляется так: если фундамент имеет метровую глубину, то глубина траншеи составит полтора метра.

Теперь из двух расчетных величин выбирается наибольшая.

Назначение пристенного дренажа

Довольно простая, но сконструированная по точно рассчитанному проекту система дренажа выполняет несколько важных функций.

Например, она эффективно защищает от подтопления цокольный этаж (при его наличии) или подвал, которым обычно оборудуют как коттеджи, так и небольшие дачные домики временного проживания.

Принимать решение о необходимости строительных мероприятий следует, опираясь на два «сигнала»: расположение водных горизонтов на расстоянии менее полуметра от нижней точки фундамента или вероятность появления верховодки в опасной близости к зданию.

Еще одна из причин устройства пристенного дренажа фундамента – агрессивный состав грунтовых вод. Растворенные в жидкой среде вещества негативно действуют на материал фундамента, со временем разрушая его. В данном случае следует просчитать целесообразность двойной защиты – дренажа и надежной гидроизоляции.

Сделанная по всем правилам и нормам система пристенного дренажа осушает большой участок по периметру здания, одновременно дренируя расположенные поблизости декоративные и малые архитектурные формы ландшафта

При нарушении обустройства отмостки или постоянных утечках воды в зоне фундамента (например, при неправильном монтаже водосточного оборудования) происходят подвижки насыщенных лишней влагой пучинистых грунтов. Чтобы не происходила деформация бетонных или кирпичных конструкций, также необходим дренаж.

Иногда в процессе строительства здания приходится проводить мероприятия, провоцирующие изменение расположения грунтовых вод. Соответственно, в этих случаях также необходимо позаботиться о функциональной системе дренажа.

Вот перечень некоторых нежелательных проектных решений:

• устройство вблизи постройки замкнутых участков без надлежащей откачки жидкости;
• недостаточно продуманная система водостоков и элементов ливневой канализации;
• оборудование рядом с домом бассейна, пруда или другого водоема с нарушенной системой фильтрации и аварийного слива;
• нарушение технологий строительства здания (не продуман коэффициент фильтрации обратной засыпки);
• в грунте установлены подпорные стенки, препятствующие оттоку вод.

Каждый из перечисленных факторов в любую минуту может стать причиной подтопления фундамента, с которым в дальнейшем будет сложно справиться.

Если брать во внимание статистические данные, то пристенный дренаж – наиболее распространенный вид дренажа в частных владениях. Он лучше остальных защищает конструкции от разрушения водой, которая обязательно появляется во время сильных ливней или весеннего таяния снегов. Мероприятия по устройству дренажных конструкций выполняют, опираясь на положения СНиП 3.07.03-85 (конкретно о дренаже) и СНиП 3.05.05-84 (о трубопроводах)

Мероприятия по устройству дренажных конструкций выполняют, опираясь на положения СНиП 3.07.03-85 (конкретно о дренаже) и СНиП 3.05.05-84 (о трубопроводах).

Разновидности дренажных конструкций

На загородных участках используются поверхностные, засыпные и глубинные дренажные сети. Каждый вариант имеет свое назначение, плюсы и минусы.

Поверхностный дренаж

Это наиболее простая система, способная отводить большие объемы воды. Ее устройство заключается в создании траншей шириной порядка 50 см и глубиной до 1 м. Водоотведение обеспечивается за счет уклона 2-3 см на каждый метр. Дренажные траншеи особенно эффективны на пологих участках.

Для создания таких систем требуется минимум денежных средств и физических усилий. Их недостаток заключается в том, что вода сильно разрушает стенки канав. При отсутствии ремонта и регулярной чистки конструкция быстро приходит в негодность.

Чтобы продлить срок службы дренажа, поверх него укладывают пластиковые лотки и металлические решетки. Они защищают грунт от размытия, а также предотвращают падение людей в канаву.

В поверхностном дренаже сочетаются достоинства точечной и линейной конструкции. Точечная система накапливает и отводит воду с небольшой площадки (по периметру здания, в зоне работы поливочного крана, из водостока кровли). Линейная конструкция создается из нескольких траншей, объединенных между собой для удаления воды с большой территории.

Поверхностный дренаж часто используют в комбинации с дождевыми канализациями. В таких системах вода удаляется с приусадебного участка после обильных осадков, мытья машин или фасада здания.

Засыпной дренаж

Это более сложная система водоотведения, требующая значительных усилий и использования большого количества материалов. Помимо создания траншеи необходимо устроить фильтрующий слой из щебня, камня, кирпичных отходов и песка. Каменная засыпка предназначена для удаления воды в грунт, а верхний песчаный слой служит для фильтрации мусора и ила. Засыпной дренаж длительное время сохраняет работоспособность. Спустя некоторое время поверх траншеи разрастается дерн и конструкция приобретает эстетически привлекательный вид.

Засыпной дренаж: гравий засыпан поверх геотекстиля

Недостаток засыпного дренажа заключается в невозможности регулярной очистки. Также минусом является низкая пропускная способность в период затяжных и обильных осадков.

Для повышения эффективности систему дополняют геотекстилем. Синтетический тканый материал способствует быстрому прохождению воды и препятствует смешиванию песчаного слоя с илом. Геотекстиль не гниет и не повреждается корнями деревьев, грызунами.

Глубинный дренаж

Конструкция представляет собой систему из гофрированных пластиковых труб с перфорацией – дренов. Трубы укладываются в траншеях, проложенных с уклоном в сторону водоема или специальной емкости для сбора воды.

Схема траншеи глубинного дренажа

На холмистых участках дрены располагаются сверху вниз вдоль склонов. На ровных площадках траншеи идут с уклоном или в одной плоскости. Во втором случае откачка воды осуществляется насосным оборудованием.

Глубинный дренаж не портит внешний вид территории, так как все элементы конструкции располагаются под землей. В отличие от засыпной траншеи, дрены сохраняют первоначальную пропускную способность. Это связано с тем, что обернутый вокруг труб геотекстиль препятствует попаданию мелких частичек в перфорированные отверстия.

Поверх глубинной конструкции насыпают плодородный грунт и высаживают овощные растения, разбивают грядки. В процессе эксплуатации дренаж полностью безопасен, не создает помех для перемещения людей.

Что такое поле фильтрации и как его правильно организовать

Ещё на этапе планирования приобретения и установки септика стоит задуматься о создании системы очистки сточных вод, одним из которых является поле фильтрации.

Что такое поле фильтрации

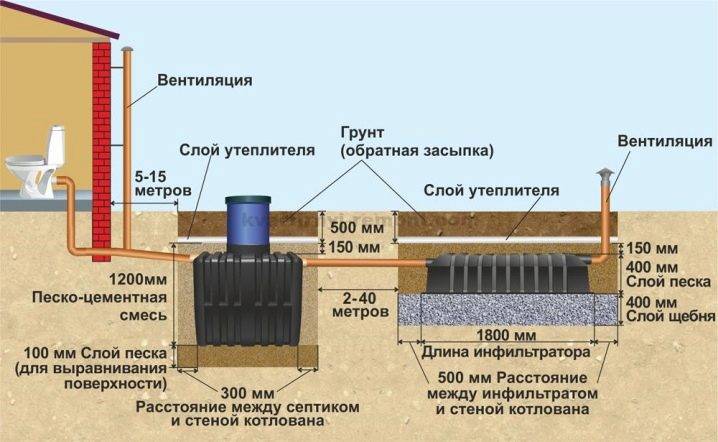

Поле фильтрации (подземный дренаж, поле рассеивания) – это вид водоочистного сооружения, специально отведенный и оборудованный участок земли, на котором осуществляется биологическая очистка сточных вод путем их фильтрации через слой грунта. Вот рисунок, на котором наглядно показан данный дренажный дачный септик.

Если описать в двух словах, то такой инфильтратор для дачного септика – это система оросительных труб-распылителей и дренажных канав, которые размещаются под землей. Вот схема поля фильтрации: 1-входная труба, 2-септик, 3-распределительная труба, 4-труба рассеивания.

Основные требования к организации дренажной системы

Для эффективного функционирования инфильтратора для септика необходимо знать и учитывать следующие нюансы:

• Уровень грунтовых вод (УГВ): высокий (0,5 метра от уровня земли), низкий (3 м от уровня земли) или переменный, который колеблется в зависимости от сезона.
• Также при выборе системы фильтрации определяется состав почвы – песок, глина, суглинок или торф.

Сочетание этих двух факторов для Москвы и Московской области дает в основном следующий результат – высокий УГВ (80% территории) и различные виды грунта. В этом случае, а также при низком УГВ и глинистых или суглинистых почвах лучшим решением, как показывает практика, стало поле закрытой фильтрации.

• При суточном объеме сточных вод до 0.3 кубометра обычно используются фильтрующие колодцы, в остальных случаях – поле фильтрации.
• Рекомендуемая санитарно-защитная зона от дома до полей поземной фильтрации 5 — 10 метров.
• Размер поля фильтрации определяется путем деления суточного объема осветленных вод на водопоглощение 1 м² грунта.
• Оросительные труба укладывают немного выше уровня грунтовых вод, согласно п.3.44 МДС 40-2.2000 расстояние от поверхности земли до верхней части трубопровода составляет 0,3-0.6 м.
• Дренажный трубопровод Ø100 мм дополняется отверстиями Ø 5 мм, которые просверливают в шахматном порядке под углом 60° к вертикали каждые 50 мм. (п.3.36 МДС 40-2.2000)

Виды инфильтраторов для септика

Существуют много вариантов систем очистки осветленной воды:

Для песчаного или торфяного грунта, а также переменного УГВ — пластиковый колодец 400 мм, с помощью которого будет осуществляться дренаж сточных вод,

При высоком и переменном УГВ, песке, торфе или суглинке — колодец из бетонных колец,

Для низкого УГВ и таких видов почв, как песок и торф — заглубленный дренаж под септик,

При низком и переменном УГВ, песке, суглинке или торфе — колодец из бетонных колец для дренажа самотеком.

Поле фильтрации (пример для суглинка)

Выкапывается траншея, которая заполняется фильтрующим слоем щебёнки или керамзитом.

Далее укладывается полипропиленовая ткань — в ней размещаются трубы с отверстиями (глубина размещения – не более 60 см),

Дренажные трубы укладываются под уклоном в 1-2° от распределительной трубы

Слой щебенки (а лучше керамзита, который предохраняет трубы от замерзания и не спрессовывается) заворачивается полипропиленовой тканью- она защищает систему от засорения и не даёт керамзиту смешиваться с грунтом.

Готовое поле засыпается почвой, ранее выкопанной из котлована.

Нередко дренажный монтаж подразумевает также наличие насоса для отвода жидкости за территорию участка.

Заглубленный дренаж под септик

К основной глубине котлована под септик выкапывается дополнительно 300 мм,

Дно котлована его стены выстилаются геотекстилем,

Дренажная труба, подсоединенная к тройнику, укладывается на дно и засыпается щебнем или керамзитом.

Сверху труба заворачивается геотекстилем, после чего к тройнику подсоединяется вентиляционная труба.

Поле фильтрации – естественный дренажный фильтр, способный очищать большие объемы сточных вод и не требовательный к окружающей среды. Кроме того, при такой очистке стоков не требуется применение бытовой химии, но для эффективного функционирования рекомендуется замена фильтрующих слоев каждые 10-15 лет (периодичность зависит от интенсивности использования).

Особенности устройства фильтрационных полей

Чтобы сконструировать поле аэрации для септика своими руками, нужно заранее подготовить канавы и необходимую длину труб для орошения. Итак:

• на дно траншеи укладывается 10-ти сантиметровый слой грунта. Это необходимо для улучшения пропускной способности;
• также нужно проложить песчаный слой такой же толщины. На этом этапе прокладываются трубы с отверстиями для орошения. Они необходимы для равномерного распределения очищенных сточных вод.

Специалисты не рекомендуют работать с гибким трубопроводом, используемым для устройства полей фильтрации, поскольку могут нарушаться санитарные и природные нормы:

• В каждой из канав должна быть площадка с 40 сантиметровым слоем щебенки.
• Этот слой прикрывается геотекстильным материалом, защищающим трубы от замерзания и загрязнения.
• Вся поверхность сооружения засыпается землей.

Что советуют специалисты?

Планируя делать эффективную очистную систему, нужно учитывать некоторые особенности:

• для обеспечения полноценной очистки вод, поля фильтрации должны размещаться на песчаной или суглинистой почве;
• если на участке глинистая почва, то конструкция будет отличаться малой эффективностью.

Исходя из некоторых расчётов, стоит сказать, что выемка глины до слоя песка, по сравнению с установкой готового очистного сооружения, оказывается дорогостоящей задачей:

При работе таких полей применяется принцип самоочищения земли

Как правило, подобная способность имеет свои границы, поэтому важно соорудить дополнительные очистные сооружения.
При большом потреблении воды можно высаживать деревья и прочие насаждения возле искусственного водоёма, куда будут поступать очищенные сточные воды. Таким образом, можно предотвратить переполнение этого водоёма.
При надлежащем качестве очистки стоков увеличивается срок эксплуатации полей фильтрации.. На самом деле, конструкцию можно сделать самостоятельно, придерживаясь определенной схемы и детальной инструкции

Соблюдая все правила устройства, можно предупредить риск загрязнения источника питьевой воды и в целом сохранить окружающую среду

На самом деле, конструкцию можно сделать самостоятельно, придерживаясь определенной схемы и детальной инструкции. Соблюдая все правила устройства, можно предупредить риск загрязнения источника питьевой воды и в целом сохранить окружающую среду.

Описание этапов работ

Для начала нужно составить проект всей конструкции, только важно учитывать некоторые немаловажные правила:

• длина дренажной трубы должна быть не более 25-ти метров. Измерять расстояние следует от распределительного колодца до грибка вентиляции;
• между прокладываемыми трубами должно быть расстояние около полутора метра;
• оптимальной глубиной для прокладки труб принято считать величину полтора метра;
• выкапывать траншею нужно шириной 50-100 см.

Если поля фильтрации делаются своими руками, то рекомендуется придерживаться четкой последовательности действий:

• на дно подготовленной траншеи укладывают слой очищенного песка;
• следующим слоем, который будет укладываться в траншею, является щебень, его толщина должна составлять около 35-ти см. Лучше отдавать предпочтение фракциям размером 20-40 мм;
• сверху укладывается дренажная труба, которая также засыпается 10-ти сантиметровым слоем щебня;
• после этого конструкция покрывается геотекстилем, который предотвращает риск заиливания всей системы;
• завершающим слоем будет грунт.

Подбор материалов для создания дренажа

Подбор необходимого оборудования и материалов зависит от выбранного типа дренажа для участка. Для пристенного или кольцевого широко используются решетки и лотки, для поверхностного или глубинного – геотекстиль.

Независимо от применяемой системы водоотведения, основные элементы для нее – трубы и колодцы. Первые выполняют задачи по выводу и концентрированию потоков воды. Вторые – по накоплению.

Общий список оборудования и материалов состоит из следующих элементов:

• лотки;
• пескоуловители;
• трубы;
• геотекстиль;
• колодцы;
• расходные и соединительные комплектующие: муфты, кольца, заглушки, манжеты.

Лотки

Служат для направления потоков воды и выведения влаги из грунта. При создании дренажа выбираются лотки на основании их пропускной способности, зависящей от используемого материала и габаритов. Расчеты производятся во время составления проекта на основании данных о состоянии участка и уровне поступления воды.

Лотки с решеткой из оцинкованной стали, выдерживают напор потока воды до полутора тонн. Повышенной устойчивостью обладают лотки с чугунной решеткой – до 25 тонн. Основные используемые материалы при изготовлении водоотводящих лотков:

• оцинкованная сталь;
• чугун;
• пластик;
• бетон;
• полимербетон;
• железобетон.

Дополнение к лоткам – фильтрующая система: пескоулавливатели, решетки для сбора мусора, сифоны-перегородки.

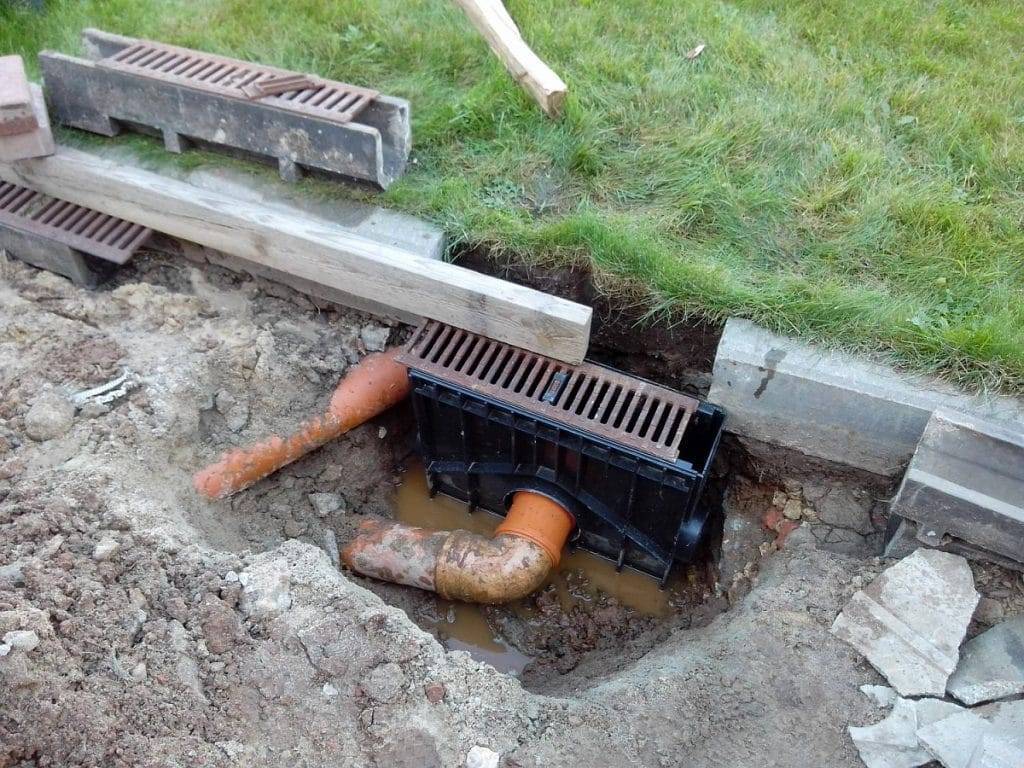

Пескоуловители

При создании одновременно нескольких видов систем дренажа необходима установка пескоуловителей.

Соединение дренажных систем возможно, когда каждая из них выполняет разные задачи: пристенная – отведение воды с крыши дома, глубинная – вывод излишков влаги из грунта.

Пескоуловители препятствуют возникновению засоров на финальных этапах вывода воды. Осадки тяжелых минеральных частиц остаются в трубах, если система не оборудована пескоуловителями. Накопление осадков приводит к снижению пропускной способности трубы и последующему снижению объемов вывода воды, что приводит к подтоплению.

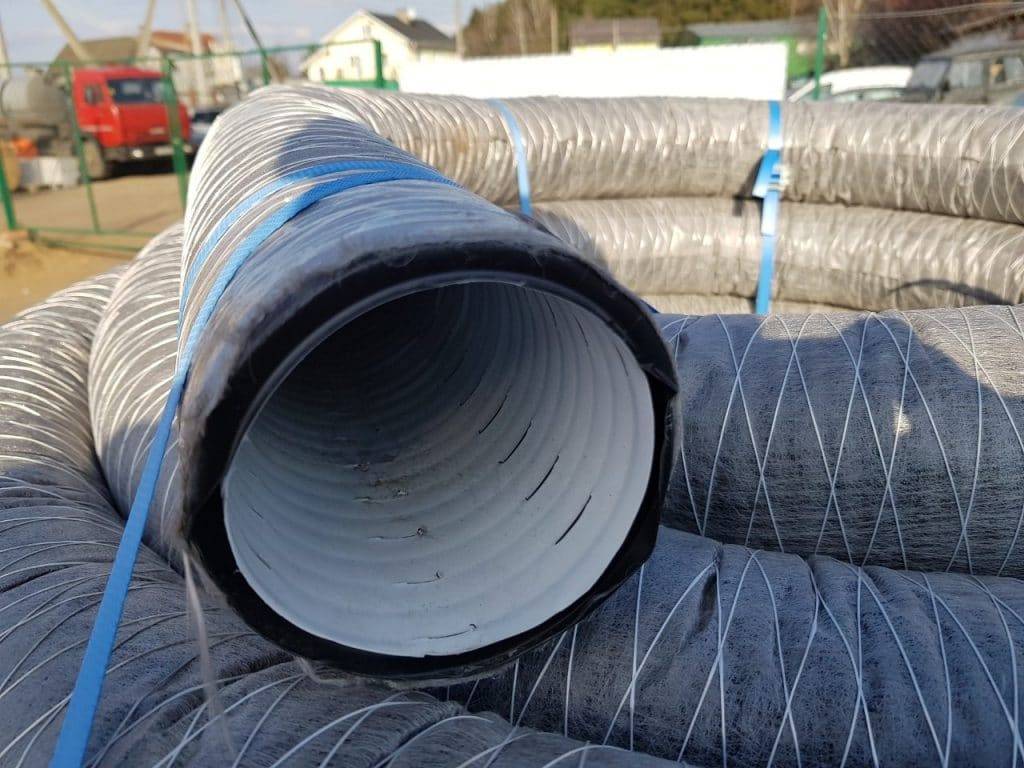

Трубы

Как и лотки, дренажные трубы направляют потоки воды к точкам отвода. От диаметра труб зависит пропускная способность, выбирают в диапазоне 75-200 мм. От используемого материала зависит срок службы труб. Используются следующие материалы и сочетания:

• асбоцементные;
• керамические;
• полимерные (высокого и низкого давления);
• пористые.

Попадание воды в трубы происходит через водоотводящие отверстия или поры на поверхности. Будет правильно использовать трубы совместно с геотекстильным покрытием территории. Трубы отлично подходят для устрова дренажа участка своими руками на глинистых почвах.

Трубы укладываются с небольшим уклоном – не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные элементы: муфты, фитинги. Существуют способы устройства дренажа без труб.

Геотекстиль

При устройстве глубинного дренажа поверхность над трубами покрывается геотекстилем. Такой слой позволяет укрепить грунт, а также препятствует проникновению нежелательных частиц: песчинок, ила, мелких кусков грунта.

Геотекстильная оболочка уберегает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэфира или полипропилена, а для дренажа используется полотно плотностью 150-300 г/м. Ниже плотность – ниже износостойкость, что приведет к частичному нарушению свойств дренажной системы.

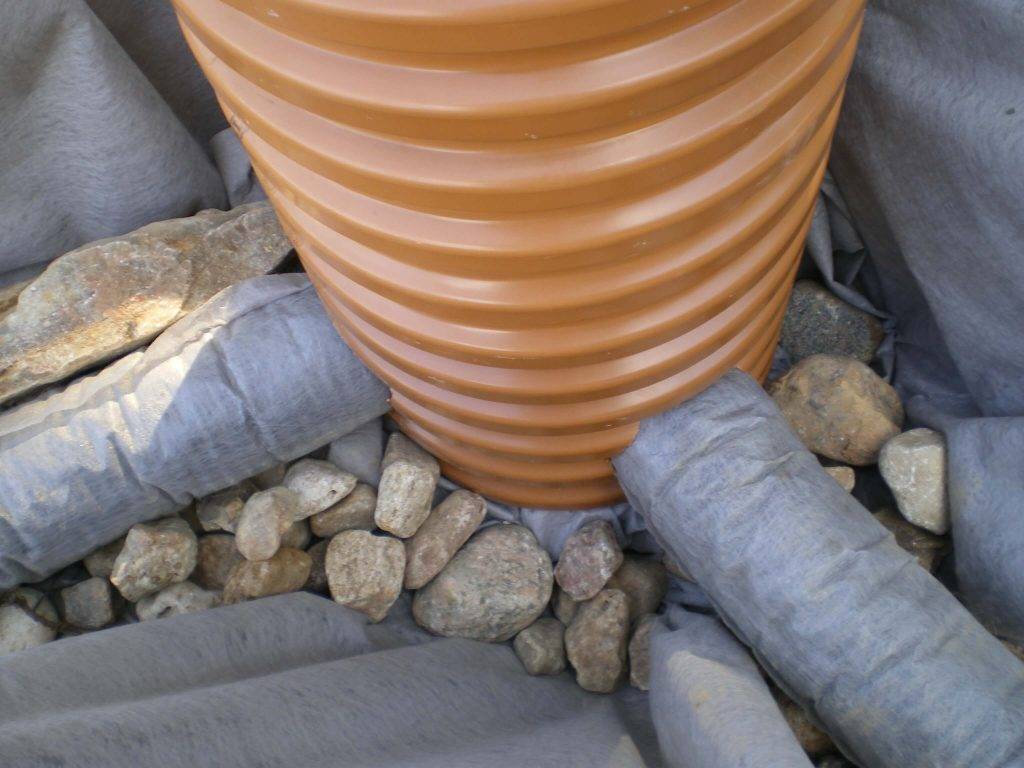

Колодцы

Место, куда отправляется лишняя вода, – дренажный колодец. Используется два вида колодцев по типу материала:

• бетонные;
• пластиковые или стеклопластиковые.

Колодцы для дренажа обычно имеют диаметр до 1 метра и глубину до 6 метров, куда выводятся трубы системы. Используется 3 вида конструкции:

• поворотная – на месте поворота трубы;
• поглотительные – подземные без наружной части;
• водоприемные – для накопления больших объемов воды.

Выбор колодца зависит от удаленности места сброса воды, объема стока. Раньше были распространены бетонные кольца в строительстве колодцев, но им на смену пришли более легкие и простые в монтаже пластиковые и стеклопластиковые сооружения. Стык с трубами делается не менее чем в 20 см от дна – это защищает от засоров за счет оседания на указанной высоте.

Далее подробно рассмотрим, как сделать дренаж на участке своими руками, пошагово. На примерах нескольких видов систем: пристенный, кольцевой и поверхностный.

Зачем нужен дренаж на участке

Каковы функции дренажа? Задачи системы следующие:

1.​ Сбор талых вод.

2.​ Отвод дождевых осадков.

3.​ Удаление грунтовых вод за границы территории.

Комплексно осушать грунт, прокладывая глубинный и поверхностный дренаж одновременно, целесообразно не всегда. Глубокие водоотводящие системы требуются только болотистому грунту и тем землям, где высок уровень грунтовых вод. Линейный водоотвод не будет лишним нигде. Сезонные затопления характерны для любых климатических зон. К тому же и качество почвы у нас, в основном, оставляет желать лучшего. Глинистые грунты имеют плохую проницаемость, что также провоцирует образование луж.

Линейный водоотвод предотвратить появление луж

Заливные территории – это смерть не только для растений, но и для деревянных построек, и декоративных сооружений. В лучшем случае их придется серьезно ремонтировать. В худшем – сносить и устанавливать новые. Обе ситуации финансово затратны, а если учесть, что без устройства дренажа на участке появляется перспектива заниматься глобальными реконструкциями регулярно, то есть смысл задуматься о профилактике водозастоя.

Система глубинного дренажа участка

Основные признаки, по которым можно определить необходимость дренажных работ

Явные признаки необходимости водоотведенияИсточник otoplenie-help.ru

Без дренажа на участке не обойтись, если:

• В саду и огороде преобладают водолюбивые растения, появился осот, земля мягкая и влажная круглый год, плохо растут деревья, некоторые погибают, в саду на почве и деревьях появился мох. Все это признаки излишней влажности почвы – требуется водоотведение.
• Высокая влажность в подвальном или цокольном помещении, конденсат на стенах подвала, появление микротрещин на цоколе здания, возникновение перекосов дверных и оконных проемов, ощущение сырости и плесени в помещении. Здание необходимо спасать – без дренажных работ произойдет разрушение фундамента и дома.
• Даже после выпадения небольших осадков надолго остаются лужи, отмостки трескаются и отходят от цоколя, тротуары и дорожные покрытия проседают – необходим, как минимум, отвод поверхностных вод.

Существенные плюсы обустройства дренажной системыИсточник vse-o-kanalizacii.ru

Разновидности дренажных конструкций

• Дренажный колодец для септика. Колодцы для дренажа, которые применяются в том случае, если почвенные и паводковые воды имеют глубокое залегание. Устройство является обычным колодцем, который не имеет дна. Для того, чтобы создать такие конструкции применяют кольца, сделанные из железобетона. Сейчас они применяются гораздо реже.
• Фильтрационное поле для септика. Этот тип дренажа применяется тогда, когда подземные воды имеют высокий уровень. Эта конструкция включает в себя специальные трубопроводы, которые располагаются в верхних грунтовых слоях. Производительность устройства зависит от длины трубопроводов. Площадь всей смонтированной конструкции может составлять несколько сот квадратных метров.

Фильтрационное поле еще называют полем аэрацииИсточник territory-garden.ru

Изучаем нормативы

Все строительные и монтажные работы должны проводиться согласно действующим нормативам, правилам и нормам. Такие требования указываются в ГОСТах и СНиП. Это же касается и укладки ливневой канализации. Тут действует СНиП 2.04.03-85, который носит название «Канализации. Наружные сооружения и сети».

В некоторых пунктах данного документа указывается рекомендуемая глубина заложения труб ливневки. Согласно им укладку стоит проводить:

• для труб с сечением до 500 мм не менее 30 см ниже уровня замерзания грунта;
• для труб с сечением более 500 мм – не менее 50 см.

Но все эти пункты, касающиеся глубины залегания, носят скорее рекомендательный характер. Их применение лежит на совести монтажников и строителей. Согласно СНиП укладку необходимо проводить, опираясь на опыт эксплуатации канализационных систем в каждом конкретном регионе. В целом минимальная глубина должна быть не менее 70 см от поверхности.

Канализация

Канализация в частном доме должна быть оборудована еще на этапе проектирования здания. Существует несколько способов обустроить эту систему. Поэтому выбор будет зависеть от нескольких условий, например:

• количества проживающих человек;
• частоты использования строения;
• уровня грунтовых вод;
• размера участка.

Фактически все канализационные системы подразделяются на два типа:

• накопительные;
• очистительные.

К первому типу относится выгребная яма, не имеющая дна, а также герметичная емкость для стоков. Ко второму относят разнообразные септики:

• однокамерный;
• двухкамерный;
• трехкамерный;
• с биофильтром;
• вариант с постоянной подачей воздуха.

В процессе работы отмечают два уровня: динамический и установившийся. Первый фиксируется в точке, когда вода только появилась, а второй отмечают через некоторое время через ее появления. Стоит также помнить, что некоторые действия на самом участке могут вызвать изменение в уровне грунтовых вод. Например, оборудование бассейна или пруда, у которого нарушены системы фильтрации и аварийного слива. Это может привести к дальнейшему подтоплению участка.

Полипропиленовые трубы

Большой спрос на трубы из полипропилена обусловлен наличие большого количества преимуществ. В частности речь идет о следующем:

• Длительный эксплуатационный период и высокая устойчивость.
• Возможность работы в условиях высоких нагрузок и сильного напора в системе.
• Незначительная масса изделий, существенно упрощающая их сборку и транспортировку.
• Благодаря гладкой внутренней поверхности происходит практически полное самоочищение труб.
• Низкая степень засорения и заиливания.
• Соединение труб выполняется посредством термической сварки, благодаря чему образуется прочная монолитная конструкция.
• Идеальное соотношение цены и качества.

Дренажная система SoftRock без щебня

Одним из неотъемлемых элементов системы дренажа является подушка из щебня или гравия. Однако существуют специальные системы, позволяющие обойтись без этого, казалось бы, необходимой составляющей. К таким системам относится SoftRock.

Особенности дренажной системы SoftRock

Новые, высокотехнологичные системы дренажа SoftRock включают в себя гибкую перфорированную дренажную трубу, покрытую теплоизоляционным слоем из пенополистирола, заключенного в плотную тканую сетку из стекловолокна, и прочный поверхностный слой из геотекстиля. Именно наличие теплоизоляционного слоя позволяет избежать укладки щебневой подушки.

Системы SoftRock обладают следующими достоинствами:

• стабильно высоким качеством всех элементов конструкции;
• гибкость и небольшой вес позволяют проводить монтажные работы своими силами;
• дренажная система SoftRock может быть расположена в любом месте участка, включая сад и зону отдыха;
• система может монтироваться при любой температуре окружающей среды;
• использование SoftRock полностью исключает заболачивание территории участка и застой дождевой воды;
• широким диапазоном рабочих температур;
• высокой механической прочностью;
• отсутствие необходимости в загромождении участка щебнем и другими строительными материалами.

К существенным недостаткам относится высокая стоимость элементов системы.

Особенности укладки системы SoftRock

Монтаж дренажной системы может осуществляться самостоятельно, без привлечения специалистов и использования специальной техники. Большую помощь при проведении монтажных работ может оказать подробная инструкция, входящая в комплект поставки.

Последовательность выполнения работ:

1. Прежде всего, согласно схеме расположения магистральных трубопроводов, выкапываются траншеи шириной 500 мм и более, глубина которых должна составлять не менее 450 мм.
2. В траншеях формируется уклон, величина которого составляет 25 мм/мп.
3. Элементы SoftRock укладываются в траншеи и соединяются с помощью специальных муфт.
4. Поверх труб укладывается покрытие из геотекстиля или специального картона. Чаще всего, в этой операции нет необходимости, поскольку трубы уже заключены в защитную оболочку из геотекстиля.
5. Оставшееся пространство засыпается грунтом и укрывается слоем дерна.

При соблюдении всех требований к монтажу, дренажная система SoftRock обеспечит надежную защиту подземной части фундаментов и позволит добиться эффективного отвода избытка влаги с территории участка.
