Укладка тротуарной брусчатки - схемы и пошаговое руководство!

Подготовка площадки

Первый этап – выбор и подготовка площадки под тротуарную плитку. Разумеется, вам нужно посмотреть, есть ли необходимые инструменты. Вам понадобятся:

штыри или колья (из металла или дерева, не принципиально);
резиновый молоток;
строительный уровень (для подгона плитки);
шланг с рассекателем или большая лейка (если нет подвода воды);
веник;
грабли;
ровный длинный предмет (швеллер, труба или уголок).

Убедившись в наличии необходимого инвентаря, можно приступать к работе.

Для качественного выполнения работы необходимо знать, как правильно укладывать тротуарную плитку. Описанное ниже руководство поможет вам справиться с этой задачей.

Колышками размечаем границы участка, где планируется укладка. Если планируется ограждение тротуарными бордюрами, то следует оставить небольшой запас.

Для плитки размером 25×25 см логично сделать длину и ширину участка кратными четверти метра. Если плитка 30×30 см, то кратными 30-ти сантиментам, и так далее. Это избавит от необходимости резать плитку и сделает конструкцию более прочной.

Подготовка грунта

Укладка тротуарной плитки в обязательном порядке подразумевает предварительную подготовку поверхности, включающую рад обязательных этапов. По периметру будущей дорожки вбиваются колышки и натягивается шпагат. Далее осуществляется выемка верхнего слоя грунта высотой около 20 см. Почва в углублении тщательно утрамбовывается во избежание появления проседаний плитки с течением времени.

Полученная траншея заполняется слоем гравия или щебня. Это поможет обеспечить дренаж и равномерно распределить нагрузку. В зависимости от назначения будущей дорожки толщина подушки может варьироваться от 15 до 20 см.

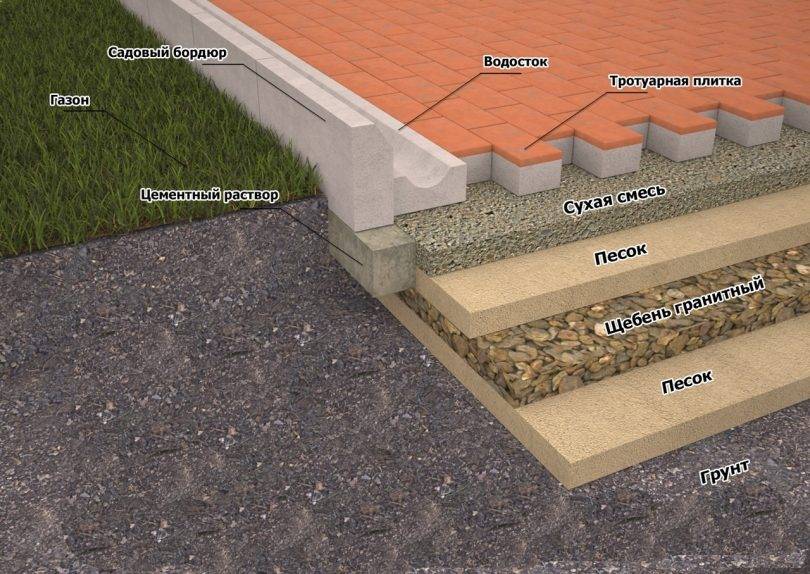

Основание под плитку

Гравий тщательно разравнивается и уплотняется, а поверх его насыпается слой песка высотой 3-5 см. На этом этапе при помощи уровня стоит предусмотреть необходимый уклон поверхности. Если дорожка ведет к дому, лучше направить уклон в противоположную сторону.

Высоту стоит рассчитывать таким образом, чтобы по завершении укладки плитка возвышалась над поверхностью приблизительно на 10 мм. Спустя некоторое время грунт осядет и уровень опустится на необходимую высоту.

Между слоями гравия и песка допускается установка дополнительного слоя геотекстиля. Это не только поможет предотвратить смешивание сыпучих материалов, но и позволит полностью избавиться от появления сорняков в щелях между плитками.

Особенности выбора материала

В статье можно найти фото и видео инструкции, которые могут помочь в решении проблемы самостоятельного обустройства придомовой территории. Однако перед тем как приступать к работе, следует продумать варианты укладки брусчатки и какой именно материал подойдет вам наилучшим образом.

В зависимости от способа производства и материала тротуарную плитку делят на такие виды:

гранитная брусчатка;
цементно-вибропрессованная брусчатка – в основе цементно-песчаная смесь с добавками для улучшения прочностных характеристик и получения готовых изделий различных цветов;
брусчатка клинкерная – в основе глина особого сорта. При этом технология производства не позволяет получить широкую цветовую палитру, однако можно выполнить на поверхности готовых изделий различные рисунки;
плитка резиновая – часто используется для обустройства покрытий на детских площадках.

Практически любая разновидность гранитной брусчатки превосходит по эксплуатационным характеристикам тротуарную плитку, изготовленную при помощи штамповки либо вибролитья. При этом стоимость гранитного материала заставляет задуматься над целесообразностью выбора именно этого покрытия. Хотя в местах, где может возникать повышенная нагрузка, нужна плитка прочная и с надежной перевязкой. Для обычных садовых дорожек можно использовать менее дорогую плитку, но все виды покрытия, используемые на территории должны гармонично сочетаться между собой и с основными строениями, которые уже есть на участке (дом, беседка, баня и пр.).

Как выбрать тротуарную плитку?

При выборе плитки нужно обратить внимание на целый ряд важных параметров. Один из самых главных – толщина материала

Именно от нее будет зависеть то, сколько прослужит вымощенная территория. Толщину подбирают исходя из условий эксплуатации брусчатки. Вот правила, которые помогут правильно ее определить:

для зоны, по которой будут перемещаться люди пешком (тропинки, прогулочные площадки, дорожки) будет достаточно плитки толщиной 50 – 60 мм;
если на мощеной поверхности будут находиться транспортные средства или другие тяжелые объекты (например, мобильные бетонные клумбы), то толщина должна быть в пределах от 60 до 80 мм.
Следующий важный момент – материал, из которого изготовлено покрытие. Он влияет не только на его эстетику, внешний вид, но и на прочность, срок службы, способность выдержать значительные нагрузки во время эксплуатации.

Чаще всего тротуарную плитку производят из:

натурального камня;
клинкер;
бетон;
полимерная смесь;
пластмасса;
резина.

Наиболее прочны и долговечны изделия из камня и клинкера. Однако нужно помнить, что цена у них отнюдь не демократическая. Поэтому если вам нужно вымостить участок большой площади, но вы не располагаете значительными средствами, эти варианты сразу нужно отмести.

Второе место по прочности и долговечности занимает продукция из бетона и полимерной смеси. Она не так прочна, как клинкерная и каменная, но на десяток-другой лет службы ее вполне хватит. При этом стоит такая плитка в разы дешевле. Но следует учитывать, что она чувствительна к серьезным нагрузкам и механическому воздействию.

Также плитку для тротуаров изготавливают из пластмассы и особой резиновой смеси. Сразу следует сказать: такая брусчатка имеет непродолжительный срок службы, низкую прочность и небольшую надежность. Однако это с лихвой компенсируется ценой – стоит она копейки. Смотреть в ее сторону стоит, если:

вы сильно стеснены в финансах;
плитку не планируется подвергать серьезным нагрузкам;
вымощенные участки редко будут использоваться по назначению (это, например, актуально для дачи, на которой проводят всего 1-2 месяца в году).

Последнее, на что нужно обратить внимание – это форма плитки. Технические требования и условия эксплуатации здесь на выбор влияют мало – во главе угла эстетика

Каждая из форм брусчатки имеет собственную маркировку.

Ниже приведена таблица, в которой показано соотношение маркировочных индексов и геометрии материала.

Квадратная К
Прямоугольная П
Шестигранная Ш
Фигурная Ф
Декоративная ЭДД
Для каймы Д

Некоторые пункты лучше пояснить. Это – декоративная плитка и брусчатка для каймы. Первая представляет собой отдельные элементы декора, которые включают в кладку из плитки другой формы. Вторая предназначена для создания ровного окаймления у шестигранной или фигурной плитки (с помощью обычных бетонных блоков это сделать невозможно). Что касается остальных форм, то с ними и так все предельно ясно.

Действие №3 Укладка плитки по границам участка

Выкладывание периметра участка

Плитку укладывают частями. Для этого всю площадь участка разбивают на несколько участков поменьше и их заполняют один за другим, поскольку так проще выдержать единый уровень укладки плитки.

Вначале ложится слой плитки по периметру участка. Каждая плитка выравнивается по ранее натянутым верёвкам.

Вначале плитка укладывается на своё место и слегка утрамбовывается при помощи киянки до высоты, обозначенной верёвкой

Непосредственно процесс укладки плитки очень прост. Для этого используется резиновая киянка.

Затем производится окончательная проверка ровности укладки при помощи строительного уровня

Если по высоте плитка не соответствует, её дополнительно утрамбовывают и снова проверяют строительным уровнем.

Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)

Разметка участка и подготовка основы

Сначала нужно вычислить площадь дорожки или площадки. По ней рассчитывается необходимое количество плитки. Приобретать материал нужно с запасом в 10-15% на случай порчи материала. Чтобы не ошибиться при расчетах, можно начертить план будущей площадки. Это облегчит проведение необходимых вычислений и подсчетов.

По краям дорожки необходимы бордюры. Это поможет сохранить цельность конструкции. Бордюр должен быть в несколько раз толще выбранной плитки. Класть плитку необходимо только на правильно подготовленную основу, от этого зависит не только внешний вид, но и прочность конструкции.

Правильное основание под тротуарную плитку

Для выполнения всех необходимых работ потребуются следующие инструменты:

лопаты — совковая и штыковая;
пила-болгарка;
шпатели;
правило;
строительный уровень;
рулетка;
резиновый молоток или киянка;
бечевка или шнур, леса;
мастерок;
грабли;
емкость для приготовления смеси.

Вначале нужно наметить расположение дорожки или площадки. Для этого в грунт вбиваются колышки по обеим сторонам трассы. К ним привязывается шнур или бечевка. По размеченному участку нужно походить в разных направлениях, чтобы определить правильность разметки и оптимальность местоположения площадки или дорожки. В процессе работы разметку можно корректировать.

Укладка брусчатки на основание из бетона

Можно ли класть тротуарную плитку на основание из бетона? Это нужно проводить, если покрытие будет размещаться на слабых грунтах. Такие действия предотвратят преждевременное разрушение дорожек. Выложить все слои конструкции можно в следующей последовательности:

На утрамбованное основание заливают слой стяжки, сформированной из бетонной смеси.
Поверхность тщательно выравнивают и уплотняют для удаления пузырьков воздуха.
Необходимо уложить бордюры, засыпая по две стороны мелкофракционный гравий.
Бордюры устанавливают с учетом того, что с их внутренней стороны будет находиться брусчатка (предусматривают зазор в 2-3 мм).
Бордюры бетонируются раствором, приготовленным с использованием пропорции 1:2.
Правила укладки тротуарной плитки на бетонное основание подразумевает применение цементно-песчаного раствора в качестве клея.
В зазоры между отдельными элементами покрытия устанавливаются распорки из дерева для формирования швов.
После монтажа всей дорожки остатки раствора аккуратно удаляются из поверхности.

Процесс удаления остатков раствора с брусчатки

Финишные покрытия

Гидроизолирующие покрытия представляют собой стойкую к истиранию полимерную плёнку. Изготовленная брусчатка на даче своими руками, её лицевая поверхность, неизбежно имеет небольшие раковины. Силиконовая промазка скроет эти дефекты.

Пропитка брусчатки гидрофобными составами. Её следует проводить сразу после укладки. В этом случае поверхность не придётся очищать от грязи, жировых пятен и растительности. Специальная жидкость на кремнеорганической основе для цементосодержащих изделий проникает в поры и отталкивает воду.

Проведение такой операции позволит не беспокоиться о высолах, потускнении окрашенных элементов, появлении растительности. Срок службы гидрофобизирующих жидкостей различен. Более надёжные средства стоят дорого за счёт дополнительных добавок. Отечественная ГКЖ-11К не отличается долговечностью, но стоит недорого.

Требования к бетонному основанию

Монтировать тротуарную плитку необходимо на полностью сформированную поверхность. Все работы по удалению растительного покрова, уплотнению грунта, планированию производят, согласно требованиям СНиП 3.02.01-87. Ключевым нормативом является создание базовой ровной поверхности.

Кроме того, необходимо соблюдение уклона, который в итоге должен составлять не менее 1,5 см на каждые 3 м длины дорожки в сторону уклона поверхности. Подготавливаемое основание должно быть уплотнённым. Для этих целей используют специальную технику, не забывая о своевременном увлажнении отдельных слоёв обустраиваемого основания.

Для каждого слоя основания предусматриваются свои нормативы толщины и коэффициенты уплотнения. Согласно регламенту, уплотнённый песок подлежит санации (обработке стерилизующими спецсредствами).
При обустройстве основания под заливку бетона надлежит укладывать гидроизоляцию. Плотность разделительного слоя должна составлять не менее 120-150 мкм. При отсутствии геотекстиля надлежит использовать плотную полиэтиленовую плёнку с минимальным нахлёстом 15-20 см.
Согласно требованиям СНиП, в работе необходимо использовать бетонную смесь класса В15. При этом оптимальная толщина бетонного слоя должна составлять не менее 15 см.
В целях усиления необходимо использовать арматуру. Минимальное армирование предполагает использование сети с диаметром проволоки 5 мм и ячейками 15х15 см. Если технология позволяет замену армирования, в бетон добавляют металлическую фибру (использование фибробетона).
Бетонные заполнители могут быть мытыми и фракционными. При этом размер зерна не должен превышать 2,5 см. На поверхностном слое бетона не должно быть посторонних включений. Его влажность не должна превышать 5%.
Ширина деформационных швов, находящихся посередине кортов, должна составлять 2,5 см. Их заполняют, согласно строительным нормам. Для снижения поверхностного напряжения занимаются нарезкой бетона на карты усадочным швом.
Монтажные работы проводят в сухую погоду при температуре не ниже +5 градусов Цельсия. В течение 7-10 дней с начала твердения бетона поверхность защищают от осадков и потерь влажности. Далее поддерживают оптимальный режим для нарастания прочности основы.
Ровность поверхности контролируют посредством длинной 3-метровой рейки либо правила. Нормативы допускают незначительное отклонение: не более 3 мм на каждые 3 м длины в любом направлении.

Конструкция дренажа определяется для каждого конкретного проекта в индивидуальном порядке. Дренаж – обязательное условие качественной подготовки основания. Это необходимо не только для отвода влаги, но и для профилактики подмываний почвы в месте укладки плитки. Гидроизоляция предупреждает попадание воды снизу.

Укладка тротуарной плитки своими руками – пошаговая инструкция

Общие советы и правила, как класть тротуарную плитку правильно:

обеспечить стоки для отвода воды. Если осуществляется укладка тротуарной плитки на песок, то вода уйдет в зазоры между плиткой, а если на бетонное основание, то поперечный, продольный или поперечно-продольный уклон обязателен. Таким образом, вода, дождевая или талая, не будет собираться между бетоном и плиткой. Следовательно, исключена вероятность вспучивания участков дорожки. Оптимальный уклон тротуарной плитки 1 см на 1 метр

Обратите внимание: зазор для отвода воды должен размещаться между бордюром и плиточным полотном;

соотнести размер плитки с размерами, отведенными под дорожку. Чем шире дорожка, тем крупнее должны быть плиточные элементы (субъективное мнение), или наоборот, из мелкой плитки. Казалось бы, крупная плитка позволит сделать выкладку быстрой и более простой, но на самом деле, может оказаться иначе. Большие габариты плитки непосредственно отражаются на массе, вес тротуарной плитки 40х40 см – 15-16 кг (в зависимости от толщины). Как следствие, такие плиты трудно подымать, перемещать, выравнивать. Пока подгонишь высоту, придется несколько раз приподнять тяжесть для подсыпания песка;

проложить (подвести) коммуникации до укладки тротуарной плитки. В противном случае, её нужно будет демонтировать, и собирать заново. Если в коммуникациях пока нет нужды, то можно создать условия для их прокладки впоследствии. Для этого под дорожку в наиболее вероятных местах прохождения будущих коммуникаций рекомендуют укладывать пластиковые трубы диаметром 50 мм;

слой геотекстиля между грунтом и подушкой основания под плитку позволит избежать прорастания травы между элементами дорожки и их проседание;
Схема основания под тротуарную плитку с геотекстилем и без

монтаж тротуарной плитки не производится во время дождя или сразу после осадков. Почва и уложенная подушка должны просохнуть. Оптимальная влажность основания залог того, что плитка со временем не расползется;

основание под укладку тротуарной плитки должно быть идеально ровным. Песок, применяемый для засыпки не должен содержать глину или другие примеси;

выбрать оптимальный размер дорожки. Ширину дорожки разумно подбирать, основываясь на учете размера тротуарной плитки, плюс величина равная сумме зазоров между ней. Таким образом, удастся избежать трудоемких и не всегда красивых подрезаний плитки. Это же относится к узорной выкладке. Однако такой подход возможен только при укладке плитки с правильной геометрией. Использование имитации натурального камня, круговой узор, сложная геометрия не всегда дает возможность обойтись без резки. В этом случае нужно продумать точное месторасположение отдельных целых и подрезанных элементов.

Выравниваем площадку

В процессе укладки основной задачей для качественного покрытия тротуарной плиткой будет служить подготовленное ровное основание. Оно должно быть выровнено по всей площади, чтобы потом не пришлось ничего переделывать.

С размеченного участка необходимо срезать дёрн. Это обеспечит удаление корневой системы, что в некоторой мере предотвратит прорастание растений в стыках плитки. Такие работы полезны еще тем, что подготавливается основание для подсыпки, благодаря которой поверхность можно будет выровнять. Теперь добиваемся устройства ровного грунта на площадке. Делаем это с помощью срезания холмов и подсыпания грунта в низины и ямы.

В процессе этого этапа необходимо также позаботиться о наличии стока для воды, для чего достаточно сделать небольшой уклон основания. Образованную поверхность тщательно обрабатываем граблями и утрамбовываем.

Укладка тротуарной плитки своими руками: подбираем способ мощения

Технология ручной укладки тротуарной плитки рядами – самая доступная. Фрагменты полотна укладывают рядами стык в стык или в шахматном порядке, при котором новый ряд сдвигают относительно предыдущего на полплитки. Укладку начинают от края (бордюра) и продвигаются к месту, где будет организован водоотвод.

«Рваная» укладка плитки рядами в саду

Выбор расположения рядов укладываемой плитки влияет на визуальное восприятие покрытия. Чтобы сделать дорожку визуально короче, ряды укладывают перпендикулярно направлению движения. И наоборот – дорожка будет выглядеть оптически длиннее, если направление укладки рядов совпадет с осью дорожки.

Квадратная брусчатка практически не изменяет визуальное восприятие размеров дорожки

Другие популярные способы мощения тротуарной плитки:

плетенка – достаточно распространенный способ укладки, при котором прямоугольные плитки укладываются попарно, но при этом направление укладки одной пары перпендикулярно соседней паре. В результате чего образуются элементы в виде квадратов, поэтому этот метод еще называют шахматным — полученный рисунок чем-то напоминает шахматную доску. При этом для разнонаправленных квадратов можно использовать плитку с разными, но не сильно отличающимися оттенками. В этом случае можно получить не только красивый узор дорожки, но и за счет комбинирования цветов визуально расширить пространство

Укладка клинкерным кирпичом методом плетенка

Укладка тротуарной плитки методом плетенка

елочка – еще один традиционный вид укладки, который используют в местах с повышенными требованиями к несущей способности и оптимальной связке брусчатки (тротуарной плитки), поэтому её часто используют в местах с повышенной нагрузкой и проходимостью – улицы, площади, стоянки перед офисными и торговыми центрами и т.д. Суть метода – плитка укладывается под углом в 90 или 45 градусов, при этом угол мощения зависит от того, какого эффекта надо достичь. При схеме с укладкой плитки под 45 градусов удается добиться оптического сокращения пространства в направлении, перпендикулярном оси укладки. Поэтому такой способ применяют при мощении обширных и достаточно пустынных площадок. В то же время схема мощения брусчатки в 90 градусов наоборот позволяет визуально расширить имеющееся пространство

Укладка брусчатки методом елочка

Укладка плитки методом елочка

круг (полукруг) — красивая и стильная укладка, которая выглядит гораздо живее и привлекательнее, чем традиционная «прямая» рядная. Правда, чтобы рисунок хорошо смотрелся, не выглядел сжатым или обрезанным, потребуется достаточно большая площадь, поэтому такой способ мощения не используют для обустройства узких садовых дорожек, он лучше подойдет для мощения дорог или стоянок. И не надо переживать по поводу отходов и обрезков – как показывает опыт, подрезка понадобится, но её будет не больше, чем при обычной линейной кладке. С помощью циркуля (его можно изготовить из подручных материалов) на приготовленном к укладке песке нарисовать окружность. Мощение начинают вдоль нарисованной окружности, двигаясь внутрь, ряд за рядом ссужая круг. Пример возможной раскладки плитки приведен на рис. 3

Рис. 3. Схема раскладки плитки при полукруглом методе мощения.

Круг, выложенный из тротуарной плитки в саду

Когда все камни будут установлены на свои места, получившуюся поверхность обильно засыпают песком, чтобы хорошо «забить» все швы. После этого все обильно смачивают водой – находящийся в подложке цемент схватится и прочно зафиксирует уложенную плитку. Используя полукруги, можно создать множество орнаментов, а используя разноцветную плитку – интересные цветные комбинации. Весело и эффектно будут смотреться разноцветные кольца или помещенные друг в друга волны. Оригинально и симпатично будет смотреться части кругов, примыкающие поочередно к противоположным краям дорожки с выложенной между ними брусчаткой прямым способом.

Укладка брусчатки полукругами

Плиткой вымощено пространства вокруг места для костра

хаос – случайная укладка, внешне – очень привлекательная и простая для укладки, кажущаяся хаотичность придает дорожке особый стиль. На самом деле – это достаточно сложная, требующая сложного расчета выкладка. Необходимо очень скрупулезно и точно рассчитать схему мощения, чтобы совместить различные элементы, тогда при монтаже не возникнут большие зазоры и не придется много резать плитку.

Хаотичная кладка тротуарной плитки во дворе

Хаотичная кладка плитки неправильной формы

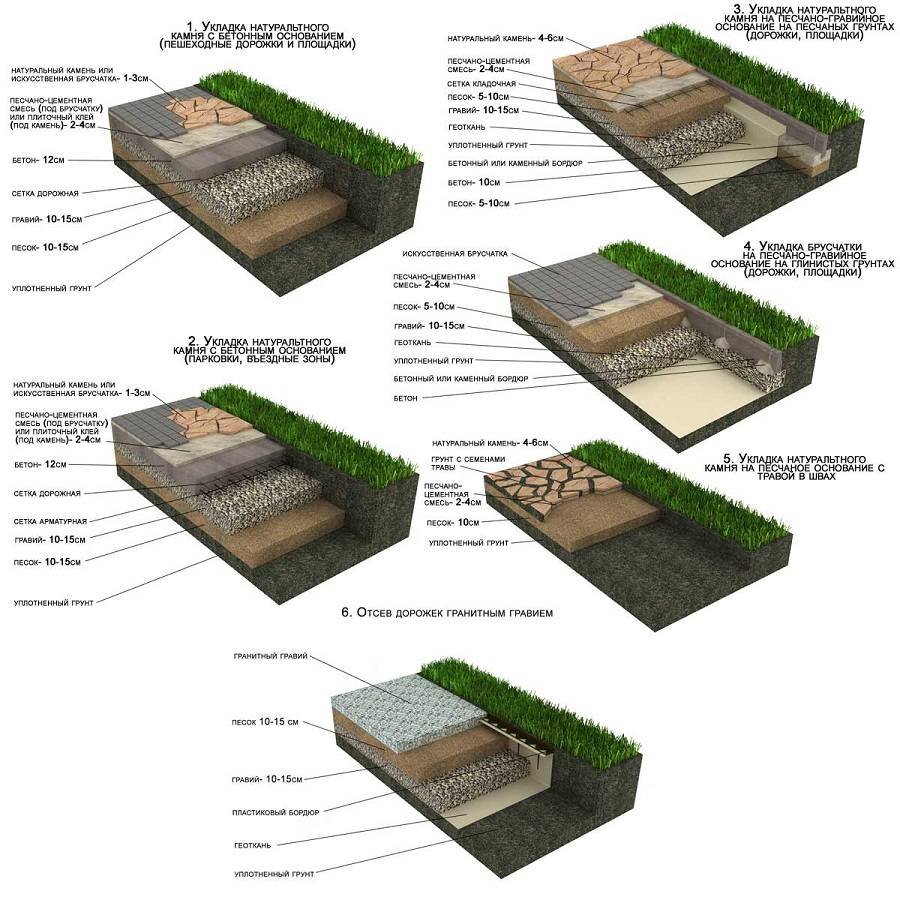

Способы укладки в зависимости от типа основания

Хозяевам, которые планируют обустраивать тропинки на дачном участке своими руками, необходимо выбрать материал будущего основания правильно. Это может быть песок, бетон или щебень.

Кроме того, стоит знать про два вида кладки:

Шовный. Плитняк подбирается как, чтобы через сутки после мощения зазоры между элементами составляли не больше 1 см.
Бесшовный. Каждый камень вплотную подгоняется к другому за счет обрезки лишних частей болгаркой. Рисунок дорожки получается естественнее и красивее, чем в первом варианте. Однако процесс трудоемкий и потребует немало времени.

Фото: распил плитки под нужный размер

На подушку из песка

Основные плюсы такого способа укладки:

скорость создания;
простота мощения;
практичность;
доступная цена материалов;
легко поддается ремонту.

Фото: проверка горизонта укладки при помощи уровня

Минусы:

такое основание не выдерживает больших нагрузок;
со временем камни могут начать сдвигаться.

Технология укладки выглядит так:

Проводится разметка участка. По бокам вбиваются колышки, вдоль которых натягивается веревка.
Снимается верхний слой грунта до 30 см. Дно трамбуется.
Настилается геотекстиль. Он продлит срок службы дорожки. Основание не будет давать просадку, корни сорняков не разрушат целостность аллеи.
Засыпается песчаная подушка в 15 см, увлажняется водой, трамбуется. Поверхность выравнивается.
Чтобы края тропинки не начали сдвигаться, по бокам устанавливаются бордюры из камней, дерева или пластика.
Каждая плитка вдавливается в основание резиновой киянкой. Швы между элементами должны быть не больше 2 см.
Зазоры заполняются песком или семенами газона.

Песчаная подушка – это отлично подходит для оформления пешеходных зон, тропинок в саду.

На бетон

Преимущества такого типа мощения:

долговечность покрытия;
способность выдерживать большие нагрузки;
устойчивость к воздействию внешней среды;
возможность создавать интересные мозаики из камней.

Недостатки:

процесс подготовки основания требует времени и труда;
обязательно создание чернового варианта дорожки;
траты на покупку материалов будут существенными.

Рассмотрим мощение плитняка на бетон пошагово:

После разметки выкапывают траншею глубиной до полуметра необходимой ширины. Землю на дне трамбуют.
По бокам устанавливают опалубку под стяжку.
Засыпают слой бута, щебня или битого кирпича в 20 см.
Сверху заливают бетонным раствором, разравнивают. Основание будет готово в течение 3–5 дней в зависимости от погоды. Чтобы поверхность не пересохла, ее нужно увлажнять водой.
Тем временем плитняк очищают от загрязнений. Готовят черновой вариант тропки. При необходимости края камней подгоняют болгаркой.
Материал крепят к бетонному основанию на специальный клей. Его рекомендуется развести с песком и цементом в пропорции 1:2.
На каждый камень наносят клей. Потом камни плотно вдавливают в бетон, прижимая их друг к другу. Излишки смеси сразу удаляют влажной тряпкой.
Через несколько часов после окончания кладки с поверхности сметают мусор. При необходимости промывают ее водой.

Бетонное основание следует использовать для укладки подъездных дорог автомобилей, парковых зон с активным движением.

На щебень

Преимущества и недостатки такого типа основания аналогичны мощению на песок. Последовательность также схожа. Только сверху песчаной подушки еще насыпается слой щебня. После чего содержимое увлажняется, трамбуется и можно приступать к укладке плитняка. Зазоры между элементами заполняют песком или мелким гравием.

Укладка тротуарной брусчатки — выбор материала, схемы, пошаговая инструкция
