Укладка тротуарной плитки своими руками: рабочий процесс и пошаговая инструкция, видео

Три способа укладки плитки на поверхность бетона

Предусмотрено несколько способов, которыми можно плитку уложить, положить:

•  на цементно-песчаный состав;
•  на клеевую основу;
•  на сухие строительные смеси.

рекомендации к укладке тротуарной плитки на бетон

Песчано-цементный раствор.

схема укладки тротуарной плитки на цементно-песчаную смесь

На раствор класть плиты рекомендуют при оформлении просторных площадей. Песчано-цементный состав легко готовить и применять в мощении из-за большого срока годности. Однако необходимо соблюдать строительные нормативы при укладке:

•  толщина слоя должна составлять не меньше 2-3 см для поддержания износостойкости, долговечности и безопасности эксплуатации основания, отсутствия смещений при разравнивании;
•  для быстрой укладки раствор разравнивают специальным шпателем;
•  для долговременного использования рекомендованы узоры укладки «шахматка», «по диагонали», «плетенка».

С помощью правила и строительного уровня регулируются уклоны и плоскостность расположения декоративных элементов. После создания основной поверхности в оставшиеся участки выкладываются обрезные элементы. Места стыковок блоков заполняют гарцовкой либо мелким песком, поливают водой. Запрещено перемещаться по площадке в течение 1 дня.

Использование плиточного клея

плиточный клей

При укладке блоков на клей необходимо учитывать небольшой срок годности покрытия. Откорректировать сформированную поверхность сложнее при повреждениях отдельных элементов. Клей необходимо разводить для кладки небольшими порциями с учетом скорости выполнения работ мастером. Нанесение состава выполняется на небольшую часть покрытия (0,5-0,7 м²) толщиной слоя около 0,5 см. В обработке стыков элементов применяется клеевая основа либо гарцовка.

Укладка на сухую смесь

схема укладки плитки на сухую смесь

схема кладки плитки на сухую смесь

При укладке блоков на строительную смесь необходимо соблюдать технические требования производителей:

•  состав замешивается из очищенного песка и цемента марки портланд;
•  смесью необходимо покрыть площадку слоем толщиной до 5 см;
•  покрытие уплотняется с помощью виброплиты;
•  плиты выкладываются вручную, корректируются постукиваниями киянки из резины;
•  после укладки целых блоков выполняется монтаж участков со сложной конфигурацией;
•  покрытие утрамбовывается виброплитой;
•  места стыковок элементов заполняют гарцовкой, свойства и оттенок материала должны подходить для мощения тротуара.

Подготовительные работы

Перед началом работы нужно подготовить чертежи придомовой территории, чтобы узнать длину и ширину участка. От предназначения и площади участка будет зависеть выбор и количество материалов.

• Перед покупкой плитки, необходимо рассмотреть все особенности участка, наличие деревьев, возможность убрать их с территории, либо обойти. Нужно помнить, что с ростом корни деревьев будут приподнимать почву, что может привести к тому, что плитка будет деформироваться и крошиться. Желательно обойти деревья на расстоянии 1-1,5 м.
• После того, как все нюансы учтены, нужно подготовить грунт к укладке. Нужно удалить верхний слой земли, разровнять поверхность и создать слой из песка и гравия. Углубление зависит от предназначения территории. Для парковых дорожек достаточно 20 см, а для парковочной зоны – 30 см.

Укладка тротуарной плитки на бетонное основание

Мощение с расчетом на большие нагрузки следует производить на бетонное основание. Этот способ позволит избежать деформации покрытия в процессе даже длительной эксплуатации. Естественно, глубина котлована должна быть больше и может достигать полуметра.

Кстати, посмотрите предыдущую статью. Там много полезной информации для вас – Габионы своими руками: пошаговая инструкция.

В этом случае порядок работ выглядит так:

1. сначала выполняется засыпка из песка толщиной 10-15 см, смачивается и тщательно трамбуется;
2. следующим слоем укладывается гравий или щебень такой же приблизительно толщины, и он также уплотняется;
3. для того чтобы обеспечить большую прочность и стянуть нижние слои, необходимо уложить арматуру. Для этой цели можно использовать и сетку с ячейками 80×80 мм;
4. следующий шаг – установка маяков, высота которых равняется толщине будущей стяжки, при этом обязательно надо учитывать направление уклона. Легче всего изготавливать их из цементного раствора, выставляя по уровню;
5. раствор для заливки бетона можно изготовить самостоятельно в пропорции 3 части песка и 1 цемента, но в том случае если площадь мощения будет большой, лучше заказать бетон на ближайшем заводе или взять в аренду бетономешалку, так как заливать все площадку нужно за один раз;
6. для набора прочности рекомендуется не допускать резкого высыхания залитого раствора, а так как такие работы в основном проводятся в теплое время года, то нужно в течение первых 2-5 дней поливать стяжку водой и укрывать полиэтиленом;
7. приступать к укладке плитки можно не раньше, чем высохнет стяжка, а для этого ей надо 4 недели;
8. непосредственно под укладку плитки на такое основание необходимо будет подготовить и песчано-цементную смесь, которая засыпается поверх стяжки, проливается водой и утрамбовывается.

При укладке плитки на бетонное основание установку бордюров можно совместить по времени с заливкой стяжки или проводить эту работу уже непосредственно перед мощением.

Также надо отметить, что, хотя стоимость укладки тротуарной плитки на бетонное основание достаточно высока, но этот вариант позволяет получить красивую и облагороженную территорию на своем участке.

По прочностным характеристикам такое мощение способно выдерживать очень большие нагрузки, например, вес грузового автомобиля. Это весьма актуально в случае периодической необходимости в услугах ассенизаторской машины.

Обратите внимание на следующую статью. В ней больше полезной информации – Садовая мебель из искусственного ротанга Brafab

Как красиво уложить тротуарную плитку?

Перед тем как приступить к непосредственному мощению, следует выбрать схему укладки плитки или рисунок, который может быть самым разнообразным и зависит в основном от дизайнерских и художественных способностей мастера.

Если опыта недостаточно, то лучше остановиться на геометрических формах или использовать так называемый «хаотичный способ», суть которого сводится к бессистемному чередованию плиток, отличающихся между собой по цвету или форме. Последний вариант часто применяется при работе с серией плитки под названием «Старый город».

Художественно подкованные мастера могут замахнуться даже на составление тематических рисунков или орнамента, а также попробовать способ 3D укладки с эффектом объемных форм.

Но, независимо от выбранной схемы мощения, предварительно следует сделать пробную выкладку, например, размером 1×1 м или 2×2 м. Но в том случае, если используется орнамент, то необходимо сделать полный шаг, а сложный рисунок желательно полностью собрать и по возможности пронумеровать плитки.

Основание под плитку ответы на вопросы подписчиков

Watch this video on YouTube

Виды тротуарной плитки с их плюсами и минусами

Большой выбор всегда сопряжен с выяснением положительных и отрицательных моментов связанных с материалом, который приобретается. Тем более, если он берется для благоустройства территории

Важно, чтобы он соответствовал всем требованиям и был рассчитан на долгий период эксплуатации.  В случае с уличными плитками этот период подразумевает многие годы

Изготовление тротуарной плитки брусчатки проводится в соответствии с современными технологиями. Наблюдается разница технологических процессов, что позволяет выпускать плитные изделия 3-х видов:

• вибролитые;
• вибропрессованные;
• полимерпесчанные.

Каждый обладает свойственными ему достоинствами и недостатками. Отличие заключено не только в способе производства. Разница видна в стоимости, в порядке укладки. Объединяющим фактором служит отсутствие высокой сложности в работе. Любую плитку легко выложить самостоятельно, следуя технологическим этапам. Зная плюсы и минусы изделий можно сократить время на поиски подходящего продукта, быстрее найти хорошую альтернативу использованным ранее материалам.

Присмотримся к вышеуказанным видам

Вибролитые плитки соответственно производятся вибролитьем и представляют самый простой, дешевый вариант. В пластиковые формы заливается раствор. Далее они помещаются на специальном вибростоле. Вибрация дает уплотнение растворной смеси. В итоге форма со схватившимся составом проходит сушку в специальной камере, где поддерживается высокая температура.

Из достоинств варианта главными считаются следующие:

1. Наличие гладкой глянцевой поверхности на лицевой стороне.
2. Возможность использовать любые пигменты. Цвета подбираются какие угодно. Достаточно добавит в смесь краситель.
3. Минимальность производственных затрат. Весь процесс не долгий, и ресурсов на него уходит немного. Отсюда дешевизна материала.

Минусы у материала имеются значительные:

• низкая прочность;
• плохая переносимость низких температур;
• малое время эксплуатации.

Основное применение данному виду нашлось в частном домостроении. На выкладку придомовых площадок часто берется широкая плитка тротуарная 500х500х50. Для садовых дорожек выбирается размер поменьше. Сюда идеально подойдет вибролитая плитка тротуарная 300х300х30

Следующая вибропрессованная разновидность более прочная. Применяется иная технология производства. Формы с растворной смесью помещаются под вибропресс. В процессе уплотнения участвуют вибрация и давление.

У прессованной плитки много плюсов. Перечислим некоторые из них:

• устойчивость против механических воздействий;
• автоматизированное производство;
• долгий срок использования;
• морозоустойчивость, хорошая переносимость температурных перепадов.

Недостатки присутствуют и здесь:

• во-первых, небольшой набор оттенков;
• во-вторых, нет большого разнообразия форм.

Вибропрессованной плиткой выкладывают подъездные дорожки. Покрытие отлично выдерживает вес легковушки.

У современной полимерпесчанной тротуарной плитки размеры бывают разные, но самым ходовым является 300х300х30. Производство здесь иное, как и элементы для изготовления продукта. Отсутствует цемент. Основу представляет песок, а роль связующего отдана полимерным материалам.

Технология изготовления также включает формовку. В процессе участвует просеивание песка, прокаливание, нагрев до 250o, перемещение в формы и отправка под пресс. Получаются плиты с большим количеством плюсов:

• по прочности они на порядок выше, чем предыдущие виды;
• присутствующая влагостойкость не дает покрытию растрескиваться зимой;
• морозоустойчивость дает материалу доступность для любых климатических зон с большим сроком эксплуатации;
• изделие обладает легким весом и просто монтируется;
• можно подобрать разные оттенки, формы.

Недостаток — расширение плиток при жаркой погоде. Избежать такой минус помогает устройство зазоров минимум в 3 мм.

Для широкого подхода к дому также возможно применение гранита размером 300х200х40 мм

В каких случаях тротуарная плитка укладывается по бетону?

укладка на бетонное основание

Монтаж плит на бетон необходим для создания долговечного и износостойкого покрытия в следующих случаях:

•  площадка строится на грунте с высокой степенью усадки (пески, торф);
•  участок расположен поблизости от карьеров и разработок полезных ископаемых;
•  монтаж осуществляется на пучинистых глиняных грунтах с неравномерным вспучиванием почвы на некоторых участках;
•  при повышенных нагрузках на основание полотна (парковки для грузовых машин, подъездные пути к зданию);
•  при отделке существующих бетонных перекрытий;
•  в местах, в которых невозможен демонтаж материала (отмостки рядом с домами, площадки у гаражей, хозпостроек).

Укладка тротуарной плитки своими руками: подбираем способ мощения

Технология ручной укладки тротуарной плитки рядами – самая доступная. Фрагменты полотна укладывают рядами стык в стык или в шахматном порядке, при котором новый ряд сдвигают относительно предыдущего на полплитки. Укладку начинают от края (бордюра) и продвигаются к месту, где будет организован водоотвод.

«Рваная» укладка плитки рядами в саду

Выбор расположения рядов укладываемой плитки влияет на визуальное восприятие покрытия. Чтобы сделать дорожку визуально короче, ряды укладывают перпендикулярно направлению движения. И наоборот – дорожка будет выглядеть оптически длиннее, если направление укладки рядов совпадет с осью дорожки.

Квадратная брусчатка практически не изменяет визуальное восприятие размеров дорожки

Другие популярные способы мощения тротуарной плитки:

плетенка – достаточно распространенный способ укладки, при котором прямоугольные плитки укладываются попарно, но при этом направление укладки одной пары перпендикулярно соседней паре. В результате чего образуются элементы в виде квадратов, поэтому этот метод еще называют шахматным — полученный рисунок чем-то напоминает шахматную доску. При этом для разнонаправленных квадратов можно использовать плитку с разными, но не сильно отличающимися оттенками. В этом случае можно получить не только красивый узор дорожки, но и за счет комбинирования цветов визуально расширить пространство

Укладка клинкерным кирпичом методом плетенка

Укладка тротуарной плитки методом плетенка

елочка – еще один традиционный вид укладки, который используют в местах с повышенными требованиями к несущей способности и оптимальной связке брусчатки (тротуарной плитки), поэтому её часто используют в местах с повышенной нагрузкой и проходимостью – улицы, площади, стоянки перед офисными и торговыми центрами и т.д. Суть метода – плитка укладывается под углом в 90 или 45 градусов, при этом угол мощения зависит от того, какого эффекта надо достичь. При схеме с укладкой плитки под 45 градусов удается добиться оптического сокращения пространства в направлении, перпендикулярном оси укладки. Поэтому такой способ применяют при мощении обширных и достаточно пустынных площадок. В то же время схема мощения брусчатки в 90 градусов наоборот позволяет визуально расширить имеющееся пространство

Укладка брусчатки методом елочка

Укладка плитки методом елочка

круг (полукруг) — красивая и стильная укладка, которая выглядит гораздо живее и привлекательнее, чем традиционная «прямая» рядная. Правда, чтобы рисунок хорошо смотрелся, не выглядел сжатым или обрезанным, потребуется достаточно большая площадь, поэтому такой способ мощения не используют для обустройства узких садовых дорожек, он лучше подойдет для мощения дорог или стоянок. И не надо переживать по поводу отходов и обрезков – как показывает опыт, подрезка понадобится, но её будет не больше, чем при обычной линейной кладке. С помощью циркуля (его можно изготовить из подручных материалов) на приготовленном к укладке песке нарисовать окружность. Мощение начинают вдоль нарисованной окружности, двигаясь внутрь, ряд за рядом ссужая круг. Пример возможной раскладки плитки приведен на рис. 3

Рис. 3. Схема раскладки плитки при полукруглом методе мощения.

Круг, выложенный из тротуарной плитки в саду

Когда все камни будут установлены на свои места, получившуюся поверхность обильно засыпают песком, чтобы хорошо «забить» все швы. После этого все обильно смачивают водой – находящийся в подложке цемент схватится и прочно зафиксирует уложенную плитку. Используя полукруги, можно создать множество орнаментов, а используя разноцветную плитку – интересные цветные комбинации. Весело и эффектно будут смотреться разноцветные кольца или помещенные друг в друга волны. Оригинально и симпатично будет смотреться части кругов, примыкающие поочередно к противоположным краям дорожки с выложенной между ними брусчаткой прямым способом.

Укладка брусчатки полукругами

Плиткой вымощено пространства вокруг места для костра

хаос – случайная укладка, внешне – очень привлекательная и простая для укладки, кажущаяся хаотичность придает дорожке особый стиль. На самом деле – это достаточно сложная, требующая сложного расчета выкладка. Необходимо очень скрупулезно и точно рассчитать схему мощения, чтобы совместить различные элементы, тогда при монтаже не возникнут большие зазоры и не придется много резать плитку.

Хаотичная кладка тротуарной плитки во дворе

Хаотичная кладка плитки неправильной формы

Основные этапы процесса укладки

В зависимости от того, что планируется использовать в качестве базы для монтажа, используются отличающиеся способы укладки тротуарной плитки на разные основания. Наиболее популярны в качестве подстилающего слоя песок, гранитный отсев (гранотсев), цемент и геотекстиль. Однако базовые этапы сохраняются, вне зависимости от того, какая «подушка» применяется.

Работы начинаются с разметки и подготовки участка:

• выбор направления, размера и высоты дорожки (над общим уровнем почвы – вровень, с подъемом). На этом же этапе определяется рисунок укладки и рассчитывается необходимое количество материалов;
• определение типа грунта для рационального подбора подстилающих материалов;
• уточнение состава и толщины «подушки»;
• разметка будущего «корыта» (выемки в грунте под размер будущей дорожки) под укладку плитки;
• выемка грунта ручным или механизированным способом. Обязательно удаление корней растений, обработка почвы гербицидами, проверить наличие нор животных и возможных пустот под верхним слоем почвы;
• выравнивание дна и бортов «корыта»;
• прокатка и трамбовка «корыта».

После этого, в зависимости от выбранного состава, устраивается подушка с обязательной послойной трамбовкой. Далее на подготовленное основание монтируется плитка. Для нее заранее планируется отвод воды (дождевой, снеговой) и приемлемый уклон покрытия в целом, с учетом назначения и геометрии площадки (дорожки).

Щебень (гравий) выполняет роль дренажного и упрочняющего слоя, причем как для монтажа на песчаное основание, так и для бетонной базы.

Согласно нормативным требованиям (ГОСТ 17608-91, СНиПы Ш-8-76 и Ш-10-75), в зависимости от предполагаемой нагрузки на площадку или проезжую часть (стоянку для транспорта) толщины слоев и фракции песка и каменной крошки различается.

Вопрос о том, какой песок нужен для укладки тротуарной плитки, решается в зависимости от размеров монтируемого покрытия (габариты плиток) и нагрузки на площадку.

Наличие в основании геотекстиля между слоями снижает вероятность размытия прослоек, увеличивает их взаимную поддержку.

Важно: помимо прочего, геотекстиль уменьшает вероятность вспучивания уложенной плитки, мешает прорастанию корней.

Вопрос о том, какой геотекстиль нужен для укладки тротуарной плитки, решается в зависимости от типа грунтов и планируемой нагрузки.

Укладка тротуарной плиткой дачного участка

Не секрет, что очень часто заказ сторонней услуги по укладке тротуарной плиткой какой-либо зоны на дачном участке оборачивается гораздо большими финансовыми затратами, чем покупка самого стройматериала. Самостоятельная же укладка позволяет существенно сократить эту статью расходов и обустроить на даче долговечные, прочные и весьма эстетичные дорожки, площадки под барбекю, зону отдыха или место для парковки авто не хуже, чем при профессиональном подходе. Особенно, если руководствоваться при работе нехитрыми и совершенно бесплатными советами специалистов.

Касаются рекомендации профессионалов и размеров тротуарной плитки, и расчета необходимого ее количества для мощения, и сопутствующих стройматериалов, и инструментов, существенно облегчающих и ускоряющих процесс укладки своими руками. Для тех, кто решился уложить двор тротуарной плиткой, специалисты рекомендуют использовать квадратные элементы 50 * 50 см с толщиной не менее 5 – 6 см. Такие размеры – самые оптимальные для людей, не имеющих предыдущего опыта работы по укладке тротуарной плитки, поскольку подобный вид материала очень прост в мощении. Имеет он и немало других преимуществ:

• при указанных габаритах очень легко рассчитать необходимое количество плитки, исходя из совсем простой математической формулы: для оформления 1 кв. м понадобится всего 4 штуки. А далее нужно замерить площадь территории, которую планируется обустроить и рассчитать количество плитки, необходимой для этого;
• материал для укладки такой толщины способен выдерживать значительные нагрузки (поэтому часто плиткой подобных размеров мостят площадку для авто);
• любое сооружение – дорожка, площадка для зоны отдыха, барбекю, место для стоянки машины, выложенное тротуарной плиткой, очень легко ремонтируется при повреждении;
• подобные размеры и особенности мощения позволяют не бояться возможных пустот и разрушения отдельных элементов во время эксплуатации.

При укладке тротуарной плитки своими руками из сопутствующих материалов и инструментов специалисты рекомендуют подготовить:

• колышки и шнур или бечевку для обозначения границ площадки или дорожки;
• чистый песок;
• массивную резиновую киянку для осаживания плитки;
• строительный уровень;
• приспособление для выравнивания песчаной подушки (можно воспользоваться ровной широкой доской или приспособить под это садовые грабли);
• гвоздодер (подойдет для поднятия или смещения плитки, когда нужно выровнять шов или подсыпать песок);
• трамбовку для уплотнения песчаной подушки;
• жесткую щетку или швабру для затирки межплиточного пространства.

Перед тем как правильно укладывать тротуарную плитку своими руками нам нужно подготовить качественно поверхность. От правильности усадки, трамбовки и засыпки зависит срок службы покрытия. Некачественно подготовленная поверхность приведет к деформации поверхности.

Подготовка участка

Качественная укладка плитки предполагает самую тщательную подготовку своими руками участка. Для этого, в первую очередь, составляется план будущих дорожек и делается разметка.

1. С помощью колышков и натянутого между ними шнура отмечаются границы дорожки или площадки. После этого уровнем все поверхности проверяются на ровность.
2. Обязательно рекомендуется выяснить — в какую сторону участок имеет уклон. Если он в сторону улицы, то можно приступать к следующему этапу работ. На участке с уклоном в сторону дома предварительно необходимо продумать систему водоотвода.
3. С размеченной площадки на глубину в 15−20 см снимается слой грунта, после чего утрамбовывается почва. На этом же этапе устанавливаются канализационные и дренажные трубы.
4. Подготовленная для садовых дорожек «подушка» засыпается крупным щебнем слоем в 10−15 см. Для проезжей части или площадки возле дома слой должен быть на пять см толще.
5. Щебень утрамбовывается трамбовочной машиной и на него в 1−2 слоя укладывается геотекстиль. Такой материал необходим для того, чтобы песок не просыпался в щебень. Существует много видов геосинтетического материала. Его выбор зависит от заданной нагрузки. Если грунты на участке слабые, то геотекстиль укладывается в два слоя: до и после засыпки щебня.
6. Сверху основание под плитку заливается песчано-цементной смесью (5:1), или засыпается песком. Толщина этого слоя рассчитывается так, чтобы до трамбовки плиты оказались примерно на 0,5−1 см выше планируемого.

Специалисты рекомендуют для облегчения устройства основания воспользоваться направляющими. Для этого перед началом работ своими руками нужно установить доски, высота которых будет соответствовать высоте «подушки». С их помощью будет легче убирать излишки песка или смеси.

Пошаговая инструкция для укладки

Непосредственно перед началом работ, необходимо определиться по какой схеме будут укладываться плиты. Таких схем довольно много. Тротуарную плитку можно выложить в виде кирпичной кладки, столбиками, ёлочкой или придумать свой вариант.

• Укладка начинается «от себя», и ряд за рядом продвигается к концу площадки или дорожки. При этом на песчаное основание наступать нельзя. Каждая плита утрамбовывается резиновым молотком, а каждый новый ряд проверяется строительным уровнем. В случае если плитка неправильно села, её обязательно сразу необходимо вытащить и устранить дефект.
• При укладке между плитками рекомендуется оставлять зазор в 1−2 см. Если приобретённый материал уже имеет компенсационный зазор, то он укладывается в «стык».
• При необходимости плиты подрезаются с помощью болгарки с диском по камню.
• После завершения укладки поверхность проверяется на неровности строительным уровнем. Все неровности и впадины должны быть тут же устранены.
• Чтобы заполнить зазоры, ровно уложенная плитка засыпается песчано-цементной смесью и смачивается водой. Высохший песок убирается с помощью веника или метлы. Если зазоры заполнены не полностью, то они опять засыпаются песчано-цементной смесью.

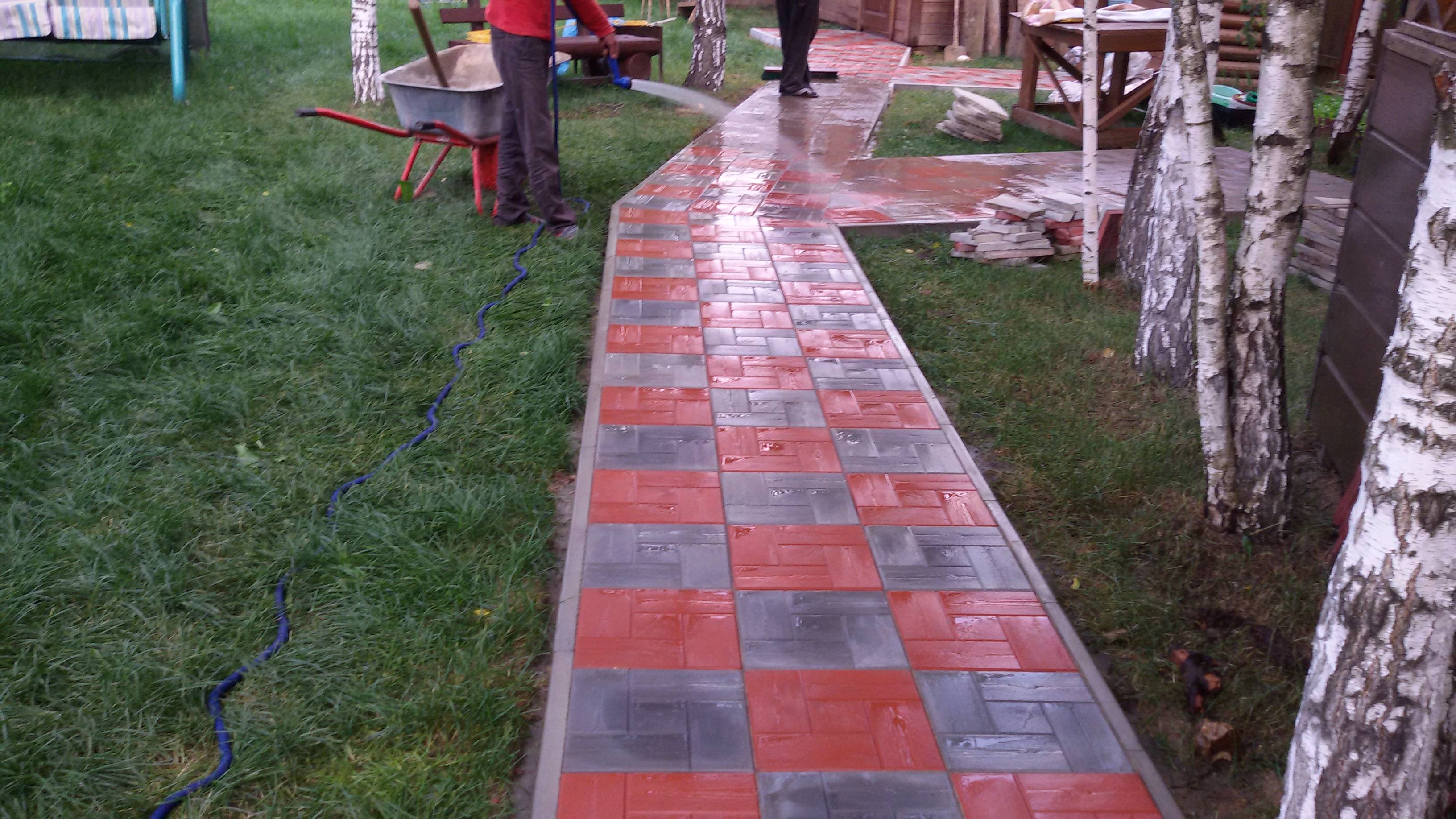

По окончании работ по готовой дорожке или площадке можно пройтись вибропилой. С её помощью можно лучше спрессовать материал и сделать его поверхность гладкой.

Шаг 3: Основание

Толщина каменного слоя садовой дорожки должна быть как минимум 75мм, подъездной дорожки – 100мм.

Поверх каменного основания насыпьте слой песка толщиной 20-30мм, и разровняйте его садовыми граблями.

Вам нужен речной песок, не слишком крупный, но и не слишком мелкий, или острогранный песок средней сухости, подходящий для замешивания цемента. Морской и мелкий песок для этой цели не подходят.

Разровняйте поверхность песка с помощью равняльной доски (ее обычно используют при заливке бетона). Чтобы не расходовать усилия понапрасну, не пытайтесь обработать весь участок за раз. Лучше разбейте его на секции по 3м в длину, иначе, чтобы уложить плитку, вам придется наступать на уже выровненный песок, а значит, повторять процедуру выравнивания заново.
