Каков должен быть уклон плоской кровли + минимальная разуклонка в процентах

Советы при устройстве малоуклонной кровли

Крыши, выполненные с минимальным уклоном должны оборудоваться правильной водосточной системой. Уклон кровли делается в сторону водоприемных воронок, если предусмотрена внутренняя система водосбора, и в сторону водосточных желобов, если устроен наружный водосбор.

  • Если крыша выполняется с уклоном скатов менее 10 градусов, то рекомендуется использовать мембранные кровельные покрытия, чтобы создать надежную гидроизоляцию кровли.
  • При малом уклоне крыши должна выполняться вентиляция подкровельного пространства всех скатов крыши и чем меньше угол уклона, тем больше должен быть вентиляционный зазор.
  • Если в качестве кровельного материала используется битумная черепица, а уклон составляет менее 6 градусов, то нижний гидроизоляционный слой должен выполняться из мембранных материалов.

Минимальный угол и расчет уклона крыши

Минимальный угол ската можно определить исходя из материалов самой кровли:

Если крыша сделана из профнастила, тогда ее минимальный наклон должен быть не меньше 12 градусов (по СНиП). Если же крыша сделана из металлочерепицы, угол увеличивается до 15 градусов

Важно понимать, что щели материла, и другие стыки, нужно обработать специальным герметиком – морозостойким/водостойким. Если угол наклона будет 15 градусов, тогда листы материала должны укладываться внахлест около 200мм, если же угол меньше, то нахлест должен увеличиваться;
Минимальный угол уклона может быть в тех случаях, если крыша вашего дома сделана из искусственных материалов

К ним, в свою очередь, можно отнести мембранные покрытия, ондулин, материалы на основе битума. Логично, что на величину угла уклона, влияет и само количество слоев кровли. Если, к примеру, кровля осуществляется в два слоя. то вполне достаточно угла наклона в 15 градусов;
Покрыв крышу мягкой черепицей, стоит понимать, что вполне достаточно и 11 градусов угла наклона, но при этом нужно сделать обрешётку сплошного типа.

Такой процесс как разуклонка плоской кровли, делают из таких материалов:

  • Полистирол экструдированный (технониколь);
  • Вата, как минеральная, так и на основе стекла/базальта;
  • Пенополиуритан;
  • Пенобетон;
  • Пеностекло;
  • Разного рода засыпные материалы.

Каждый из материалов имеет свои плюсы и минусы. А перед тем, как начать работу, стоит правильно рассчитать сам угол наклона. На самом деле, осуществить данный расчет вполне легко, для этого нужно использовать угломер, либо же достаточно простыми математическими формулами.

ВАЖНО!
Несмотря на то, что плоскую крышу называют именно плоской, уклон ей все же необходим. Минимальный уклон для плоской кровли составляет 1 градус или 1,7 %.. В инструкциях по использованию битумных и полимерных покрытий для разуклонки указывается, что оптимальный угол наклона должен составлять 1,5 градуса

Допустимо выполнение наклона 1-2 градуса

В инструкциях по использованию битумных и полимерных покрытий для разуклонки указывается, что оптимальный угол наклона должен составлять 1,5 градуса. Допустимо выполнение наклона 1-2 градуса.

Здесь все очень просто. Необходимо знать высоту кровли и ее ширину. Далее, простые тригонометрические формулы помогут вычислить непосредственный угол (синус, косинус, тангенс). И по имеющейся таблице, которая была рассчитана ранее, можно узнать значение в процентах.

Есть еще другой способ вычисления – значение высоты кровли, необходимо разделить на половину ширины, и уже полученный результат умножить на сто, уже после, в таблице, можно узнать процентное значение будущего угла наклона. Такой вариант более быстрый, но по точности они оба верны.

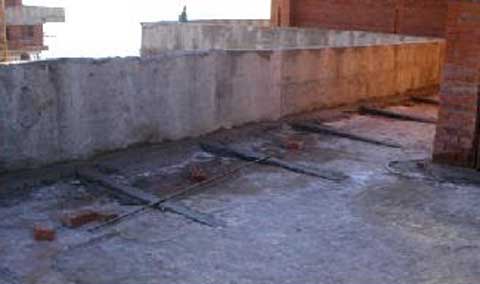

Минимальный уклон

Разуклонка плоской кровли материалами насыпного типа

Если вы решили, что процедура разуклона будет осуществляться при помощи насыпных материалов, то первое, что стоит отметить, это схему, по которой необходимо осуществлять такую процедуру:

В первую очередь на само бетонное основание, необходимо уложить слой стеклоизола. Этот материал, имеет не только длительный срок эксплуатации (30-35 лет), но и имеет высокий показатели гидроизоляции;
Дальше, на него необходимо насыпать основной материал — керамзит. Но при этом всем необходимо создавать правильный уклон;
Обязательно нужно покрыть слой керамзита, специальной полиэтиленовой пленкой

Важно отметить, что ее нужно укладывать внахлест;
Далее, необходимо нанести приготовленную песчано-цементную стяжку, делая это ровно, не спеша. Ее суть в том, чтобы выровнять слой насыпанного керамзита;
Уже после данных мероприятий можно начинать осуществлять формировку кровельного «пирога», по разработанному проекту.

Помните, что при укладке каждого слоя, нужно следить за тем, чтобы ранее подготовленный угол наклона, сохранялся.

ВНИМАНИЕ!
Если вы переживаете, что керамзит сместится, когда вы начнете поверх него осуществлять укладку песочно-цементной стяжки, можно залить его цементным молоком. Но стоит понимать, что из-за него, конструкция становится более тяжелой.. Если вы хотите создать минимальный угол наклона, да и площадь крыши не особо большая, то вполне хватит и песчано-цементного раствора

Если вы хотите создать минимальный угол наклона, да и площадь крыши не особо большая, то вполне хватит и песчано-цементного раствора.

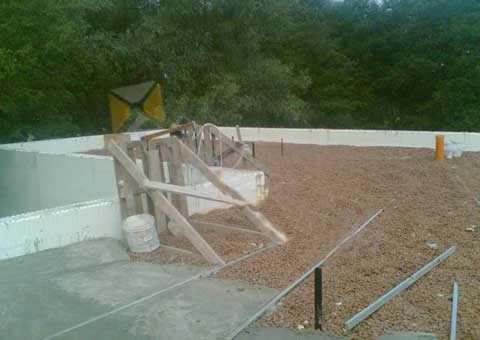

Насыпный материал

Теплоизоляционные материалы

Еще одним хорошим материалом, для разуклонки крыши являются теплоизоляционные материалы. Специалисты утверждают, что это самый доступный вариант.

Преимущество его в том, что он достаточно легкий, и вполне дешевый, что в стройке играет очень важную роль. Минеральная вата, самый лучший материал. Схема процесса, достаточно проста.

Необходимо прикрепить материал к самому основанию, при помощи саморезов или дюпелей. Некоторые предпочитают листы, такой ваты приклеивать на ранее очищенное основание, специальным клеем. Такой процесс можно выполнять, как при ремонте, так и при монтаже кровли.

Теплоизоляционный материал

Пенобетон

Хороший материал, который можно использовать для разуклонки плоской кровли –пенобетон. Сразу стоит отметить, что такую процедуру необходимо осуществлять при помощи специального оборудования.

На само основание, заливают слой пенобетона, но при этом отмечают сам угол наклона, а уже после делают специальную стяжку из пенофибробетона

Дальше важно нанести гидроизоляционный материал

Огромный плюс такого варианта разуклонки – высокий показатель теплоизоляции, а также других механических характеристик. К примеру прочность и долговечность.

Говоря о минусах, то они тут тоже есть, а точнее один. Это цена. Она достаточно высока. И опять же, осуществить такую процедуру самостоятельно, не получится. Поэтому в данном случае стоит обратиться к профессионалам.

Рекомендации и советы профессионалов:

Если крыша, имеет минимальный уклон, то важно отметить, что в таком случае, необходимо устанавливать правильные системы водостока. Сам уклон делается исключительно в сторону водостока (воронка, жёлоб);
Если ваша кровля — битумная черепица, стоит сделать угол уклона менее 6 градусов, при этом нижний слой гидроизоляции необходимо выполнять из мембранных материалов;
Немало важно знать, что при малых показателях угла уклона, необходимо выполнять вентиляцию самого подкровельного пространства, при чем всех скатов

От значения угла зависит и толщина зазора (больше угол, меньше толщина и наоборот).

ВАЖНО!
Стоит понимать, что плоская крыша должна иметь уклон, чтобы прослужить вам долго и надежно. Если макет вашего дома имеет идеально ровную крышу, не забудьте о том, что нужно сделать правильную разуклонку.. Пенобетон

Пенобетон

Разуклонка плоской кровли: виды и эффективность ↑

Устройство разуклонки на плоской кровле выполняют несколькими способами:

  • засыпными утеплителями: керамзитовым гравием, перлитом или шлаком;
  • по плитам теплоизоляции;
  • легкими бетонными смесями на слой утеплителя или материалов из полимеров.

Разуклонка керамзитом: традиционный способ создания уклона ↑

После укладки гидроизоляции и выравнивания поверхности бетонной стяжкой на крышу наносят слой керамзита или же любого другого сыпучего материала для теплоизоляции. Причем делают это согласно заранее подготовленным проектам разуклонки, придерживаясь угла наклона. На практике для этого под требуемым углом по направлению водосточной воронки выставляют направляющие маяки. Засыпку керамзита производят по их уровню, после чего его либо трамбуют, либо заливают легким бетоном. Поверх слоя утеплителя рекомендуется пролить цементное молочко, чтобы по возможности ограничить его смещение при заливке стяжки.

Использование засыпных утеплителей для устройства разуклонки – довольно распространенная технология, поскольку:

  • процесс этот несложный,
  • засыпные утеплители доступны и относительно недороги,
  • имеют небольшую массу.

Но не все так просто:

  • существует проблема смещения засыпных материалов, что грозит в дальнейшем нарушением конфигурации разуклонки, нарушением проектного уклона;
  • крупные гранулы материала не обеспечивают плавность нарастания уклона;
  • использование «мокрых» процессов затрудняет проведение работ при низких температурах.

Современные способы создания ↑

Для получения требуемого уклона сегодня можно использовать уже готовые специальные плиты утеплителя с уклоном, например, из минеральной ваты или пенополистирола. Кстати, последний вариант – наиболее экономичный. Этот способ – более надежный, более того, процесс выполнения разуклонки совпадает с устройством теплоизоляции. Плиты утеплителя укладывают:

  • в процессе строительства под кровельное покрытие,
  • на него с последующей гидроизоляцией.

Обычно плиты утеплителя фиксируют к основанию, используя дюбели и винты или шурупы-саморезы, а иногда и клей.

Необходимо, чтобы прочность склеивания превышала прочность слоев утеплителя на отрыв.

Клиновидные теплоизоляционные плиты используют как для разуклонки всей крыши, так и для устройства контруклонов, разжелобка у вентиляционных шахт и т. д.

уменьшается нагрузка на основание;
отсутствуют «мокрые» процессы при устройстве уклонов и контруклонов – дополнительных уклонов для отведения воды от парапета, что дает возможность организовать работы при любой погоде;
для этих материалов не нужны особые условия хранения, их можно заготовить заблаговременно;
выполнение работ не требует каких-либо специальных знаний и умений;
отсутствие необходимости использования грузоподъемной техники очень важно для частных застройщиков;
время и трудозатраты на выполнение уклонов существенно сокращаются.

Единственным недостатком этой системы можно считать значительный перерасход утеплителя, что может повлиять на общую стоимость возведения подобной кровли.

Независимо от способа создания уклона, необходимо предварительно составить проект, выбрать угол наклона кровли, произвести замеры и расчеты.

Для разметки и измерений необходимо использовать только точные инструменты, так погрешность некачественной рулетки может составлять на 1–2 см/ м, а то и более.

https://youtube.com/watch?v=S7WIhSkSZm4

Влияние на конструкцию

Важно, что изменение уклона для облегчения схода снега сильно влияет на конструкцию кровли в целом. Увеличение крутизны влечет за собой следующие последствия:

Увеличение крутизны влечет за собой следующие последствия:

  • Увеличение веса кровельного пирога. Вес 1 квадратного метра кровельного пирога с уклоном 50 градусов в 2-2,5 раза выше, чем кровли с уклоном 2 градусов.
  • Увеличение площади скатов. Чем круче кровля, тем больше площадь ее скатов, тем больше расход, а, следовательно, и стоимость кровельного материала.
  • Облегчение стропильного каркаса. В отсутствии снеговой нагрузки, можно облегчить каркас крыши, чтобы сэкономить на древесине.
  • Невозможность использования рулонных материалов. Если уклон кровли превышает 40 градусов, не рекомендуется использовать битумные и мембранные рулонные материалы, так как они под воздействием высокой температуры могут просто «сползать» вниз.

Зачем нужны уклоны?

Уклон плоскости необходим для того, чтобы под действием стандартных сил гравитации вода самотеком транспортировалась к точкам водосбора. Требуется он, чтобы поверхность в максимально высоком темпе освобождалась от дождевых и талых вод, круглый год угрожающих внутренним и наружным составляющим кровельной конструкции.

В списке факторов риска, связанных с застоем воды, числятся:

  • Порча и разрыв покрытия. Явление, характерное для периодов колебания плюсовых и минусовых температур, для резких заморозков. Вода в процессе кристаллизации ощутимо увеличивается в объеме, что приводит к отслоению минеральной защитной посыпки на битумных кровлях. Из-за нарушения защитного слоя материал становится уязвимым для УФ облучения. На мембранных и наливных кровлях вследствие чередования замерзания с оттаиванием воды появляется сетка из мелких трещин.
  • Избыточное напряжение гидроизоляционного ковра. Разница температур за пределами здания, внутри кровельного пирога и внутри постройки создает излишнее напряжение покрытия. Вокруг застоявшихся луж напряженное состояние усиливается, в результате возникают разрывы и трещины.
  • Прогиб тонкого несущего основания. Характерный пример – кровли по профилированному листу, на которых накопление осадков может вызвать деформацию и последующий разрыв покрытия.
  • Увлажнение теплоизоляции. Незамеченные невооруженным глазом микроскопические трещины будут пропускать в тело кровельной системы воду, чего может и не происходить, если вода отводится в резвом темпе. Равнозначная беда на кровлях с некачественными швами. Намокший утеплитель теряет половину изоляционных свойств и прибавляет в весе. Утяжеление очень нежелательно для кровельных систем, устроенных по профнастилу.
  • Зарождение растительности. Скопившаяся на плоской крыше пыль вкупе с застоявшейся водой – замечательная среда для укоренения и дальнейшего процветания разносимых ветрами семян растений. Не все кровельные покрытия способны стойко сопротивляться вторгающимся в них жизнелюбивым корням.

Страшилок из указанного перечня «не боятся» плоские крыши, сооруженные из сверхпрочных, но жутко дорогих материалов. Когда-нибудь, когда сердца их производителей дрогнут от сочувствия к рядовому потребителю и ценник станет более гуманным, необходимость в сооружении средств отвода воды с плоской поверхности вероятно отпадет.

Однако пока методом предотвращения порчи и преждевременного старения является устройство уклонов, благодаря которым токи талой и дождевой воды самостоятельно перемещаются к водоприемным желобам и воронкам или банально скатываются с крыши на грунт.

Уклон для плоской крыши: прихоть или техническая необходимость

Уклон – это необходимость, которую вызывает обилие осадков. Дождевая или талая вода должна иметь возможность вывода с поверхности, иначе кровельное покрытие будет быстро разрушаться и выйдет из строя. В летнее время застой дождевой воды спровоцирует агрессивное воздействие химических элементов и кислорода, растворенных в массе осадков. В зимнее время наличие влаги еще опасней – при понижении температуры она замерзнет и начнет расширяться. Мельчайшие трещины поверхности, куда проникнет влага, станут увеличиваться.

Рано или поздно это приведет к появлению протечек и потребует производства серьезных ремонтных работИсточник blues-dev.ru

Для организации оперативного стока воды необходим хотя бы минимальный уклон плоской кровли, позволяющий воде самотеком удаляться с крыши. Оптимальным вариантом решения проблемы для крыш большой площади является разуклонка плоской кровли материалами насыпного типа, образующая плоскость с нужным углом и параллельно выполняющая функции утепления и звукоизоляции.

Сотовый поликарбонат и снег?

Может кто подскажет по сотовому поликарбонату: при каком минимальном угле наклона снег не накапливается на кровле для средней полосы России? Зависит ли этот угол от цвета поликарбоната?
Почему то у многих строителей расхожее мнение, что даже при углах наклона 20-30 градусов снег на гладком сотовом поликарбонате зиму не лежит. Мнение подтверждается наблюдениями за навесами с малым уклоном, перезимовавшими несколько зим. А как обстоит дело на самом деле? Вопрос очень важен для правильного проектирования навеса.

Vladimir_Vas , Цвет вряд ли влияет, снег ведь над, а не под ним. Практическое наблюдение за навесом (крыша арочного типа: ширина пролета 3 м, профиль 40х20 и 40х40, стрела прогиба арки — 350 мм, поликарбонат — 8 мм) в течении 3-х лет показало, что даже в снежную зиму деформаций нет. Снег не сказать, что слетает влет, но и особенно не задерживается.
В случае более крутого уклона (это уже наблюдение за крышей качелей), чем больше снега, тем быстрее слетает.

Grek148 написал :
стрела прогиба арки — 350 мм,

Это довольно малый уклон. Посередине снег не накапливается? Продольный уклон есть?
Спасибо за мнение. В гугле искал — почти ничего конкретного. Все говорят — более скользкий чем шифер и профнастил, а на сколько более — ?
У меня вырисовывается плоский навес 6х4 с уклоном по длинной стороне в 25%. Если считать только по ветровой нагрузке — конструкция ажурная и легкая. Как только добавляется снег — получается жуть просто.
Отдыхал в Анапе — в пансионате навес ажурный 20х8 метров с уклоном 15% по короткой стороне. Уже много лет. Но это — Анапа.

Vladimir_Vas написал :
Это довольно малый уклон. Посередине снег не накапливается? Продольный уклон есть?

На днях сфотографирую. Продольного уклона нет. Этот навес идет вдоль ряда киосков. Снег скапливается в месте примыкания навеса и крыш киосков, но как отмечал выше никаких деформаций нет, хотя безснежными последние зимы не назовешь.

Vladimir_Vas написал :
У меня вырисовывается плоский навес 6х4 с уклоном по длинной стороне в 25%.

25% — уклон, с моей точки зрения, вполне достаточный для самопроизвольного схода снега. Можно, конечно, прикинуть какой критической массы должен достичь слой снега, чтобы он сошел (задачка по физике за 8-й класс) и просчитать по массе нагрузку на фермы, но нужно ли это?

диссертацию защищаете по поликарбонату.

ANT/D написал :
диссертацию защищаете по поликарбонату.

Навес проектирую, всего лишь. Однако, хрен кто подскажет. Очень не хочется переразмеривать балки под снеговую нагрузку — у меня пролеты большие слишком. Но и не хочется получить навесом по крыше машины.
То, что поликарбонат более скользкий, чем профнастил — это очевидно. Но вот насколько — это вопрос?

Лет 8 назад построили навес из поликорбоната где-то 15х30 м. Колонны, фермы — тут вопросов не возникало. Уклон был по параболе в среднем где-то 20-25 град.
Срез кровли свободный. Снег естественно за зиму собрался на верху — 40. 50 см. Скидывать побоялись — побъешь кровлю.
Весной под солнцем нижняя часть снега подтаяли, образовалась скользящая «прокладка» и как у. ло однажды утром часов в 8-9 с высоты 4,5 м на пешеходку. Слава Богу никого не накрыло. Реально о. ся. Разобрали на фиг.

Glaen21 ,
Спасибо за инфу. Правда, у нас все же не Чебоксары, а на 600 км поюжнее. Да и зима помягче.
Рассматриваю два варианта:

  1. Плоский настил 4х6 метров с наклоном по длинной стороне 1,4 метра.
  2. Слегка выпуклый настил с таким же уклоном по длинной стороне и поперечной выпуклостью высотой сегмента в 20-30 см.
    Второй вариант намного более сложен в изготовлении и нет уверенности, что эта выпуклость даст эффект снижения снеговой нагрузки.

У соседей такой настил,примерно,Ваш размер.Сделан в прошлом году.Пока,вроде,стоит.По состоянию сказать не могу-я с ними не общаюсь

Али-баба написал :
Сделан в прошлом году.Пока,вроде,стоит

А снег на нем зимой лежит или сходит? Это главный для меня вопрос.

Прошло ещё 4 года. Хочется услышать реальные варианты, везде ставят плоские крыши на 30°, но мне сейчас нужна более пологая самоочищающаяся от снега крыша.

Материализатор ,навес,плоская крыша, поликарбонат 10 мм, размер 7.5 на 7,3, почти квадрат, уклон в градусах не мерил, на длину 7,5 метров, уклон 1,1 метра, плюс ко всему, навес прикреплён к дому, весь снег с крыши лежит на навесе, дом 10/12 метров. Навес стоит на 13 буровых столбах на высоте почти 3 метра, профиль 60/40/3 и 40/40/2 Общий вес конструкции без учёта столбов и поликарбоната около 1,3 т. Конструкция в виде 8 ферм расположенных между собой на расстоянии 1 метра, скреплённых между собой перемычками из профиля 40/40. Снега скатывается только по весне, толщина снежного покрова 60-80 см. Прогиба нет, стоит третий год.

Минимальный уклон плоской кровли по СНиП

В процессе проектирования конструкции крыши специалисты ориентируются на требования строительных правил. В первую очередь актуализированного варианта СНиП II-26-76 в версии СП 17.13330.2017, таблица 4.1, раздел 4.

Для плоских кровель, выполненных из рулонных материалов, в процентах.

Для мастичных покрытий и специальных конструкций минимальный уклон кровли должен составлять 1,5-3%.

Как видно из таблиц, для плоских крыш максимальный уклон допускается при использовании кровельных покрытий из фальца, и масти с засыпкой поверхности крупным гравием. Минимальный уклон требуется для кровли на основе рулонного материала с полиэтиленовым или песчаным оформлением внешнего слоя.

Выбор кровельного покрытия

Схема кровельного пирога плоской вентилируемой крыши.

Изучая характеристики современных кровельных материалов, можно сделать вывод, что устройство кровли с минимальным уклоном (меньше 11 градусов) может быть выполнено далеко не из всех. Например, если кровля с минимальным уклоном будет смонтирована из давно привычных нашему взгляду шифера или черепицы, то в зазоры между листами или плитками будут попадать и снег при косом ветре, и дождевая вода, которая при сильных осадках не будет успевать стекать. Кроме того, ходить по кровле из такого материала никому не придет в голову.

В ряде случаев в качестве финишного покрытия крыши возможно применение профилированного настила, но лишь при уклоне кровли не менее 10 градусов, причем укладка должна осуществляться с перекрытием листов в две волны (на крышах с большим уклоном достаточно совмещения одной волны), или фальцованные стальные листы.

Какой же кровельный материал обеспечит наилучшую защиту здания? Прежде всего, мембранные кровельные покрытия. Они, в силу своей структуры, одновременно обеспечивают отвод внутренних паров и наружную гидроизоляцию. Их укладка может производиться как непосредственно на перекрытие, так и на утеплитель. Перед покупкой следует поинтересоваться техническими характеристиками материала, чтобы приобрести достаточное его количество: большинство мембранных покрытий на пологие кровли укладывается в несколько слоев. Направление укладки полос — поперек линии уклона. Полосы ложатся внахлест, кромки склеиваются или свариваются в соответствии с рекомендациями по применению выбранной марки мембранного покрытия.

В большинстве случаев крышу с минимальным уклоном, так называемую, плоскую, все же планируется эксплуатировать. В этом случае мембранные покрытия для финишной отделки не подходят, так как при механических повреждениях перестают эффективно выполнять свою функцию.

Оптимальными являются рулонные материалы, такие как рубероид или, более современный, еврорубероид, способ укладки которых практически не отличается от приведенного для мембранного полотна. Значительным преимуществом еврорубероида при использовании его в качестве финишного покрытия кровли с минимальным уклоном является то, что его толщина (от 3 мм) позволяет ограничиться одним-двумя слоями. Его прочность позволит владельцу эксплуатировать полезную площадь крыши, не боясь повредить кровлю. Высокая или низкая температура окружающей среды не влияет на качество этого рулонного материала.

Желание получить дополнительную полезную площадь в доме легко удовлетворить, если сделать кровлю с минимально возможным уклоном, используя при этом современные материалы и технологии.

Расчет уклона кровли из профнастила

При расчете уклона крыши из профнастила, необходимо учитывать четыре составляющие:

  • Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
  • Вес самого кровельного покрытия;
  • Снеговую нагрузку для вашего региона;
  • Ветровую нагрузку для вашего региона.

Предположим, что мы будем крыть крышу профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг/м³. Следовательно, масса 1 м² утеплителя составит 15 кг. Для обрешетки применяем брус 200×200 мм из сосны с шагом 650 мм, поэтому масса 1 м² обрешетки составит 28,3 кг. Массу остальных составляющих берем равной 3 кг/м².

Таким образом, масса всего кровельного пирога равна: 5,4+15+28,3+3=51,7 кг/м². Полученное значение умножаем на коэффициент 1,1 для того, чтобы обеспечить возможность изменения некоторых материалов кровельного пирога. Итого, общая масса 1 м² кровли равна 56,87 кг/м².

Теперь необходимо вычислить допустимый уклон, исходя из существующих снеговых и ветровых нагрузок. Предположим, что дом построен в Новгородской области. Она относится к III снеговому району, что можно определить с помощью карты, представленной выше.

Итак, наша снеговая нагрузка равна 180 кг/м². Однако учитывать ее необходимо с поправочным коэффициентом µ, который зависит от угла наклона кровли:

  • Если наклон минимальный — угол кровли из профлиста меньше 25°, то значение поправочного коэффициента берется равным 1;
  • Если угол наклона кровли из профнастила находится от 25° до 60°, то µ=(60°-α)·(60°-25°), где α — искомый уклон крыши;
  • Если угол наклона крыши из профнастила больше 60°, то µ равен 0, то есть снеговая нагрузка при расчете кровли не учитывается.

Ветровую нагрузку необходимо учитывать при расчете угла наклона. Новгородская область относится к Iа ветровому району, где, как видно из карты ниже, нормальная нагрузка равна 23 кг/м².

Нагрузка, действующая непосредственно на кровлю, вычисляется по следующей формуле:

W=Wn·Kh·C

Здесь Wn — нормальная нагрузка для выбранного региона, Kh — коэффициент, учитывающий высоту здания, и С — аэродинамический коэффициент, который может находится в пределах от -1,8 до 0,8, в зависимости от уклона крыши. Поскольку рассчитать его довольно сложно, для нашей формулы возьмем наибольший — 0,8, что позволит упростить подсчеты в сторону большей прочности кровли.

Итак, предположим, что наш дом находится на открытой местности и имеет высоту выше 5 метров, тогда Kh будет равен 1, а ветровая нагрузка — 23·1·0,8=18,4 кг/м².

Величина высотного коэффициента для расчета ветровой нагрузки
Высота
объекта,
м
Открытая территория
(берега водоемов,
степь, лесостепь,
пустыня, тундра)
Небольшие города,
лесные массивы
другие пространства
с регулярными
препятствиями
выше 10 метров
Средние и крупные
города с высотой
зданий от 25 метров
до 50,750,50,4
от 5 до 1010,650,4
от 10 до 201,250,850,53

Таким образом, с учетом массы кровельного пирога и влияния ветра, нагрузка на кровлю будет равна 56,87+18,4=75,27 кг/м². Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опор 1,8 м и использовании второй схемы опирания равна 253 кг/м², необходимо выбрать такой уклон кровли из профлиста, чтобы посчитанная нами нагрузка, с учетом снеговой, была меньше этого значения.

Поскольку 75,27+180=255,27 кг/м², что очевидно, больше, чем 253 кг/м², уклон крыши из профнастила в нашем случае не может быть меньше 25°. Так как делать угол больше 60° тоже нецелесообразно, получаем, что необходимое нам значение находится в пределах от 25° до 60° — то есть µ нужно вычислить по формуле.

Вычисляем минимальный уклон для профнастила кровельного С21 при наших условиях:

180·(60-α)·(60-25)+75,27=253

Решив это простое уравнение, получаем, что α=25,441°. Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет равен 26°. Для большей надежности здание, расположенное в данных условиях и имеющее указанный кровельный пирог, лучше снабдить кровлей с наклоном в 30°. Хотя можно остановится и на минимальном значении, учитывая то, что на предыдущих шагах расчета уклона кровли из профнастила были несколько раз использованы повышающие коэффициенты.

Уклон для плоской крыши: прихоть или техническая необходимость

При возведении кровельного перекрытия очень важно понимать, что крыша является основным, принимающим на себя осадочный удар, звеном дома. То есть, кровля испытывает нагрузку ветровую (в случае скатной конструкции), а также снеговую и дождевую

Причем согласно СНиП вес нагрузки на м2 крыши в случае осадков в виде снега составляет 180 кг. Если же снег образует снежный лежалый наст, то эта нагрузка составит уже 400 кг/м2. Кроме того, стоит понимать, что вся масса в виде снега с весенним таянием должна куда-то уйти, а не высыхать естественным образом на кровельном покрытии. В частности же, необходимость уклона для плоского перекрытия обусловлена следующими факторами:

  • Застой сезонной воды на кровельном покрытии, что будет разрушать его со временем под воздействием циклов длительного увлажнения и высыхания.
  • Давление массы осадков на кровлю, что может привести к ее разрушению.
  • Негативное воздействие на кровельные материалы циклов замерзания-размерзания воды на крыше.
  • Скопление слоев пыли на кровельном покрытии, что со временем формирует слой почвы во влажной осадочной среде. Плюс ко всему на благодатную почву падают семена растений, разносимые ветром. А это уже органика, которая при прорастании будет разрушать кровельные материалы.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
