Установка дымохода сэндвич своими руками

2 Какие этапы должны присутствовать при монтаже коаксиального дымохода и что важно не забыть?

Чтобы установка коаксиального дымохода своими руками была правильной, важно не забыть ничего и точно следовать всем необходимым этапам, о которых вы сможете узнать из нашей статьи

Схема соединения коаксиального дымохода

Для начала определите, горизонтально или вертикально вы будете устанавливать дымоход. Вертикальная установка коаксиального дымохода делается редко, так как такое устройство более габаритно.

К тому же, для установки такого типа дымохода необходимо пробивать отверстие в крыше, что не всегда легко сделать. Но все же иногда установка коаксиального дымохода baxi такого типа необходима.

Это бывает в тех случаях, когда из-за планировки помещения горизонтальная установка просто невозможна. Этому могут мешать выступы стены, батареи, двери либо окна.

Виды соединений коаксиального дымохода

Но если всех этих преград нет, то смело устанавливайте коаксиальный дымоход горизонтально, так как такое расположение в сочетании с вентилятором наиболее оптимальное.

Горизонтальную установку, в основном, предполагают и правила установки коаксиального дымохода в многоквартирном доме. Это обусловлено и тем, что в если квартира находится не на самом верхнем этаже, то вертикальная установка невозможна.

Правила монтажа коаксиального дымохода для газового котла предусматривают то, что все переходники, тройники и хомуты, колена должны быть подобраны в соответствии с диаметром коаксиальной трубы.

Схема прохода коаксиального дымохода через стену

Важно следить за тем, чтобы расстояние между двумя трубами такого дымохода всегда сохранялось на одинаковом уровне, в том числе и в местах использования переходников и других вспомогательных элементов монтажа. Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Также герметичность системы сможет дать гарантию того, что воздух с примесями продуктов горения не будет смешан со свежим, что не есть желательным явлением, так как может спровоцировать задымление комнаты.

Правила монтажа коаксиальных дымоходов предписывают размещать конструкцию в отдалении от газопроводов. Также установка коаксиального дымохода в многоквартирном доме совершается так, чтобы выход располагался не близко к окну, и не очень низко над котлом – это требования безопасности.

Потоки воздуха через коаксиальный дымоход

До окна должно быть не менее 600 мм, а от верхнего края котла – не менее, чем 1, 5 метра.

Установка коаксиального дымохода в деревянном доме имеет свои правила. Дерево чувствительно к влаге, поэтому стены такого дома надо уберечь от конденсата, который может возникнуть при охлаждении горячего выходящего воздуха.

Для этого монтаж коаксиального дымохода в деревянном доме производится с применением теплоизоляционных материалов, чтобы на поверхности трубы температура была ровная.

Там, где труба выходит на деревянные покрытия, можно использовать стальные листы для обивки, чтобы снизить вероятность самовозгорания.

Еще один из видов коаксиального дымохода

Правила установки коаксиального дымохода для газового котла хорошо знает специалист, который все сделает быстрее и качественнее, чем вы, если у вас , конечно, нет солидного опыта в данной сфере.

В некоторых новостройках при прокладке коммуникаций уже предусмотрено индивидуальное отопление.

Поэтому там проложена единая система коаксиальных дымоходов, что избавит вас от лишних хлопот и даст уверенность в том, что все требования к монтажу коаксиального дымохода газового котла соблюдены.

2.1 Правила прокладки коаксиального дымохода к котлу — видео

style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Подбираем диаметр трубы для конкретных условий

Диаметр двухконтурной трубы должен соответствовать выходному патрубку котельного оборудования, внутренний кожух сэндвича ни в коем случае не должен быть меньше по размерам. Нельзя допускать сужения просвета трубопровода в месте сочленения, это может уменьшить тягу дымохода. Необходимый для конкретных условий диаметр трубы выбирается в зависимости от мощности котельного оборудования.

Сечение трубы в восемь сантиметров используется для установок с мощностью менее трех с половиной киловатт. Трубы с диаметром от девяти с половиной сантиметров применяются для котлов мощностью не более 5,2 киловатта, при больших значениях этого параметра потребуются трубы сечением в одиннадцать сантиметров. В процессе устройства дымохода нельзя допускать его сужения, а вот расширять его вполне возможно.

Особенности строительства дымохода типа сэндвич

Помните, что основная часть труб должна находиться внутри здания

Это поможет избежать потери тепла.
Трубы не должны иметь точек соприкосновения с какими-либо коммуникациями в целях элементарной безопасности, в том числе и газовыми.
Выполняя монтаж, фиксируйте трубу с помощью кронштейна каждые 220 см.
В конструкции дымохода не должно быть горизонтальных сегментов, длиной более 100 см.
Очень важно избежать ошибок в процессе работы. К наиболее грубым относится произведение неправильного расчета, некачественная прокладка изоляции и неверная установка вентиляционной системы или сбои в ее работе.

Как видите, при должной аккуратности и внимании к мелочам, монтаж дымохода сэндвич своими руками – не слишком сложное мероприятие, подвластное любому человеку.

Особенности конструкции

Несмотря на огромный выбор материалов для строительства дымоходов, наиболее широкое распространение сегодня получили двухконтурные стальные трубы, именуемые в народе «сэндвич».

Дымоход типа «сэндвич» представляет собой двухслойную конструкцию. Между двумя металлическими трубами разного диаметра проложен слой теплоизоляционного материала, который одновременно служит изолятом и утеплителем.

Видео: Дымоход из сендвич-труб

По сравнению с одноконтурными трубами, которые производят из стали толщиной в 0,5 мм, двухконтурная конструкция отличается повышенной пожаробезопасностью и лучшими техническими характеристиками. Для монтажа дымохода снаружи здания, одноконтурные трубы использовать не рекомендуется. Ведь по причине всего одного слоя, они попросту не в состоянии удерживать тепло в холодное время года. Из-за резкого перепада температур в таком дымоходе образуется конденсат, снижающий тягу и создающий пробки в трубе.

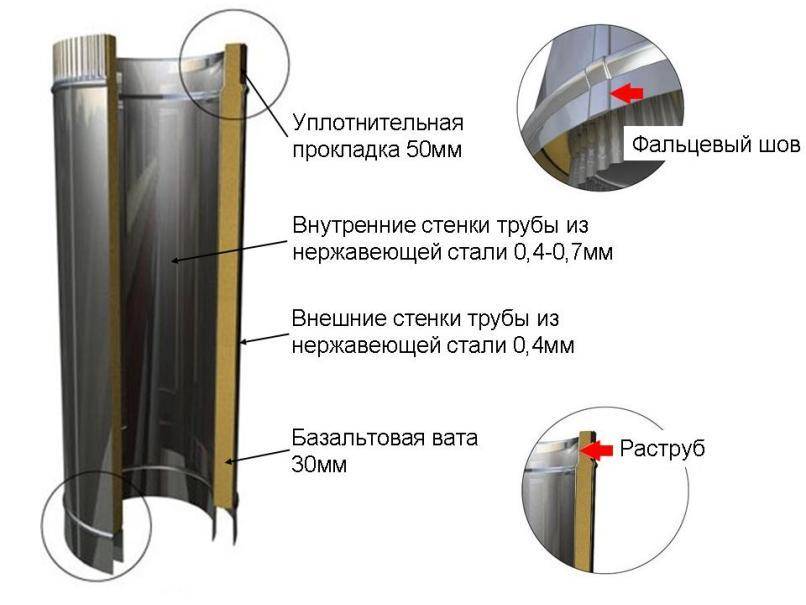

Устройство двухконтурной сендвич-трубы

Поэтому для монтажа дымохода через стену наиболее оптимальным вариантом станет покупка сэндвич труб. Популярность такого двухконтурного дымохода обусловлена невысокой ценой по сравнению с кирпичным дымоходом, привлекательным внешним видом, отличными техническими характеристиками, пожарной безопасностью и длительной эксплуатацией.

Кроме того, монтаж дымохода из этого материала можно выполнить своими руками. И хотя здесь есть свои нюансы и тонкости, справиться с заданием сможет даже новичок, если четко следовать нашей подробной инструкции.

Пример вертикального дымохода сэндвич для русской бани

Ниже приведены изображения с дымоходом в русской бревенчатой бане. Для наглядности показана дровяная печь-каменка от финского производителя банного оборудования и принадлежностей «Harvia». Обслуживание печи производится вне парилки, например, в предбаннике, а для получения горячей воды на трубу установлен бачок из нержавеющей стали. Для регулировки тяги выше бачка смонтирован поворотный шибер.

Проход дымохода через деревянное межэтажное перекрытие

В качестве основного элемента используется потолочно-проходной узел (ППУ), имеющий воздушную прослойку между стальным кожухом и термоизолятором минерит. Данная конструкция позволяет уменьшить размеры разделки потолочного перекрытия без потери утеплительных свойств.

На этом эскизе показана конструкция ППУ, а также порядок закладки теплоизоляции в проходе через перекрытие.

В зазор между трубой и внутренней стенкой ППУ укладывается термостойкая базальтовая вата, а между его наружной поверхностью и минеритом остается воздушное пространство, являющееся дополнительным природным теплоизолятором.

По внешнему контуру ППУ также закладывается базальтовая вата, которая в свою очередь примыкает к базальтовому картону. Картон дополнительно изолирует от воздействия тепла деревянные элементы перекрытия.

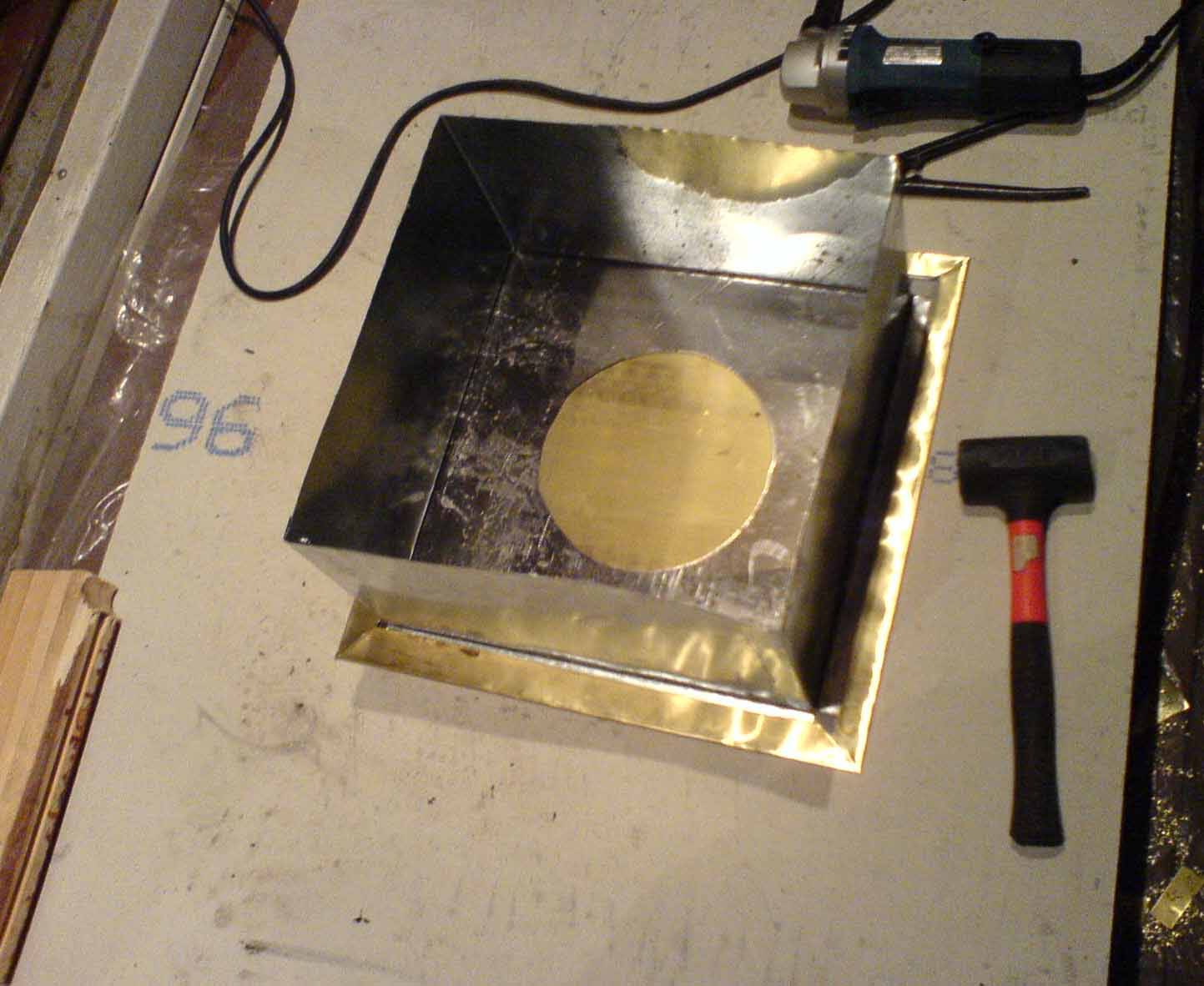

Со стороны парилки ППУ закрывается стальным коробчатым кожухом с отверстием под сэндвич, а на чердаке листовым минеритом. Вся разделка в чердачном помещении вначале закрывается листовым фланцем, а затем стальным кожухом, который закрепляется к нему саморезами по металлу.

Проход дымохода через крышу с кровлей из сгораемых материалов

Схема разделки кровли показана на предыдущем эскизе.

Основные работы по разделке кровли сводятся к следующему:

Разметка и разделка кровли с учетом того, чтобы от наружной поверхности дымовой трубы до края проема был зазор не менее 130 мм. Это нужно для обеспечения пожарной безопасности.
На очередной сэндвич одевается стальной подкрышный лист с овальным отверстием, верхняя часть сэндвича заводится в проем, а нижняя соединяется с ранее собранным дымоходом. Помним, что стыковочное соединение не должно находиться в плоскости проема.
Сверху крыши на сэндвич одевается свинцовая основа с углом 30˚ (или по-другому – угловая крышная разделка). Свинцовое основание позволяет постукиванием плотно подогнать его к поверхности кровли.
Со стороны чердака вырезанный проем вначале заделывается базальтовым картоном, а затем термостойкой базальтовой ватой, и все это закрывается подкрышным листом при помощи саморезов по дереву.
Чтобы обеспечить достаточную герметизацию от атмосферных осадков, во всему контуру свинцовой основы наносится кровельный битумный герметик на резиновой основе, например, «Casco Roofseal» или ему подобный. То же самое надо сделать и со стороны чердака.

Где монтировать трубу для вентиляции

Расположение этих элементов нужно определять еще на этапе планировки. Чтобы обеспечить хорошую вентиляцию, потребуется учитывать следующее:

точечныевентиляционныетрубыдолжнырасполагатьсянарасстоянии60 кв. мдруготдруга;
количествовентиляционныхтрубопределяетсяисходяизсложностиконструкции;
расположениенесколькихтрубдолжновыстраиватьсяпооднойлинии;
меставыводавентиляционныхтрубнеобходимоплотноизолировать;
неследуетрасполагатьтрубудальше60 смотконька.

Вентиляционные трубы желательно размещать под стояком, поскольку этот способ может обеспечить максимальную циркуляцию воздуха. В некоторых случаях для этого применяют переходники из гофры. При установке основание гофры находится в тепле, благодаря чему будет получено минимальное сопротивление ветру. Высота стояки вентиляционной трубы играет существенную роль, так как при небольшой трубе тяга окажется плохой, а при слишком длинной понадобится приспособления для крепления. Строительные нормы предусматривают четкие показатели высоты элементов вентиляции:

дляплоскойкровли – высотавентиляционныхтрубнедолжнапревышать30см;
длякрышисоскатами – неболее 50см.

Если кровля предусматривает дополнительные площадки для отдыха, тогда высота вентиляционной трубы будет достигать 2 метра.

Особенности выполнения перехода со специальным переходником

Подобные переходники рекомендуется приобретать только в специализированных магазинах стройматериалов. Хоть цена там повыше, чем на рынке, но так будет надёжнее с точки зрения качества изделий. Фирменным переходникам присущи следующие достоинства:

изготавливаются из жаро- и кислотоупорной высококачественной нержавейки, вследствие чего способны выдерживать кратковременный сильный перегрев без потери долговечности;
минимизируется сопротивление дымовым газам и исключается появление турбулентности в их потоке благодаря плавному переходу на сэндвич кирпичной трубы;
конструкция позволяет надёжно и легко герметизировать стыки;
обладают привлекательным внешним видом;
в некоторых моделях могут быть реализованы различные опции. Например, поворот патрубка на угол 45 градусов.

Переходник имеет с одной стороны цилиндрическую форму, а с другой – квадратную. Внутри этого элемента присутствует слой базальтовой ваты. Так требуют нормы противопожарной безопасности.

Стыковка двух труб осуществляется специальным переходником из жаропрочной стали

Последовательность этапов работы по установке переходника с кирпичной трубы на сэндвич трубу вы найдете ниже. Кроме того, там представлены определенные нюансы, без знания которых не обойтись.

При монтаже используйте два таких элемента. Один из них закрепите на полу чердака, а второй – к потолку непосредственно над кирпичным дымоходом.
Выполнять монтаж сэндвич дымохода необходимо с соблюдением строительных норм. Внутренняя поверхность двухслойной трубы должна быть удалена от сгораемых конструкций не меньше, чем на 38 сантиметров. Это расстояние в полном объёме заполните негорючим материалом.
Иногда вовнутрь кирпичного канала запускают часть стального.
Для заделки швов во время монтажа понадобятся герметики. Они потребуются и, если пропускать дым станет не только дымоход, но и сама печь. Материал, который используется для заделки трещин, будет препятствовать проникновению в помещение пыли и продуктов сгорания даже сквозь незначительные щели. Стойкость герметика к воздействию высоких температур гарантирует пометка «Жаропрочный».
При переходе на круглое сечение с прямоугольного установите монтажную площадку, а также хомуты. Образование выступов конструкции и уменьшение сечения не допускается. Иначе возможно отсутствие тяги, либо, что не лучше, она будет действовать в обратном направлении.

Этап четвертый. Окончание работ

По завершении сборки конструкции удаляется защитная пленка. Помните о том, что в идеале длина конструкции должна составлять примерно 6 метров от колосника. Помимо того, все стыки и зазоры следует тщательно герметизировать.

С этой целью используется специальный огнеупорный герметик, который способен выдерживать температуру минимум в 1000 градусов. Нанесение герметика выглядит следующим образом.

Если трубы внутренние, то на внешнюю поверхность верхнего элемента.
Если внешние, то просто на внешнюю поверхность.
Если речь идет о переходе с обычной трубы на сэндвич, то извне, по окружности.
А если соединяется обычная труба или прочие модули, то так, как описано в предыдущем варианте.

По окончании всех работ небезопасные зоны конструкции в обязательном порядке проверяются на температуру. Помимо того, в дымоходе следует предусмотреть еще и ревизию, дабы в дальнейшем не было никаких трудностей с осмотром и чисткой. Ревизия может представлять собой как небольшое отверстие с дверкой, так и съемный модуль.

Видео – Установка сэндвич дымохода своими руками

Как сделать колпак на трубу дымохода

Оформление вывода на крышу

Данный этап, то есть вывод конструкции на кровлю, является самым сложным, поэтому ему следует уделить особое внимание. Для вывода понадобится специальное приспособление, именуемое крышкой разделкой

Она представляет собой конструкцию из металла, предотвращающую соприкосновение стенок конструкции с материалами, входящими в состав кровельного пирога.

Обратите внимание! При выборе такой разделки в обязательном порядке нужно учесть, каков угол наклона кровли. Так, стандартные изделия можно устанавливать на крышу с углом в 30-55 либо же 15-30 градусов

Вначале место, где труба будет выводиться на кровлю, размечается при помощи карандаша или маркера. Далее согласно разметке изнутри проделывается отверстие

Важно, чтобы оно идеально подходило для свободного прохождения сэндвич-дымохода

Затем изнутри крепится лист металла, а извне – описанная выше разделка. Далее конусный элемент разделки корректируется согласно конкретному углу наклона поверхности, а края заводятся под конек.

Для улучшения герметичности соединения разделки с трубой применяется регулируемый фартук. По окончании монтажа фартука можно приступать к установке следующего элемента. Труба наращивается до требуемой высоты, после чего поверх устанавливаются нужные приспособления (о них мы уже говорили).

В качестве заключения. Особенности использования

В ходе эксплуатации в конструкции скопится сажа, способная уменьшить показатель полезного сечения или даже стать причиной воспламенения. По этой причине следует производить чистку сэндвич-дымохода хотя бы дважды в течение сезона отопления. А для этого используется предварительно обустроенная ревизия.

Два универсальных способа прочистить дымоход

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

Как видим, процесс установки не является сложным или трудоемким, так как конструкция весит немного. И если вы уже подобрали подходящий вариант и приобрели все необходимое, тогда смело приступайте к делу! Удачи в работе!

Обслуживание собранной системы

Во время эксплуатации на стенках сэндвич дымохода могут появляться наросты сажи, уменьшающие площадь его сечения, что может привести к задымлению помещения и пожару. Поэтому необходимо чистить канал не реже двух раз в течение отопительного сезона. Чистку удобно проводить через лючок — ревизию в заглушке, если такового не имеется можно для этих целей открыть заглушку полностью, расстегнув хомут.

Регулярного осмотра требует и конденсатосборник для своевременного сброса накопившейся жидкости. Если конденсатоотводчик соединён с канализационной системой, то нужно обследовать и состояние соединительной трубки: проводить чистку при засорении и её замену при выходе из строя. Для прочистки засорившегося капельника можно использовать тонкую прочную проволоку.

Виды

В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:

Стартовые

Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.

Опорный кронштейн для дымохода

Стеновые (настенные)

это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.

Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.

При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.

При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.

Стеновой кронштейн для дымохода

Телескопические

В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.

Телескопическое крепление для трубы

На шпильках

Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.

Кронштейн на шпильках

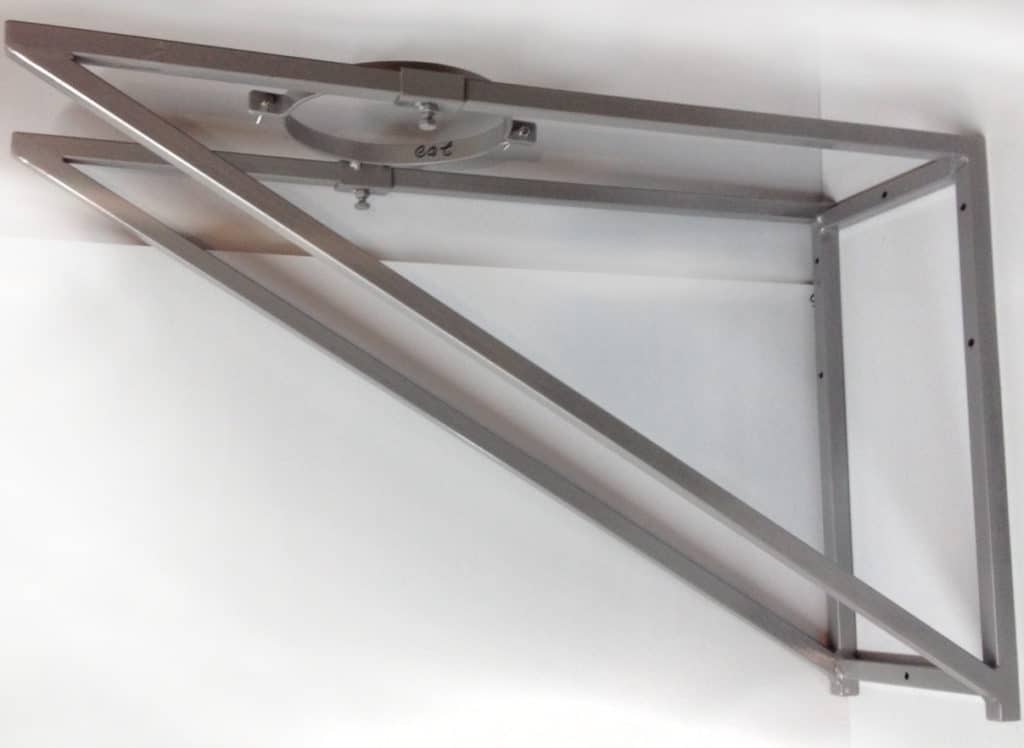

Консольные

В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.

Консольный кронштейн для дымохода

Преимущества и недостатки

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

многозадачность – использовать такие трубы можно в постройках из любых материалов;
занимают минимум пространства;
удобство транспортирования;
сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
лаконичный и приятный внешний вид;
противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

цена на сэндвич трубу довольно существенна;
оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Понятие

Монтаж шибера сэндвич трубы на печь

Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ. С целью упрощения монтажа применяются различные вспомогательные детали:

хомуты,
отводы,
прямые элементы,
тройники.

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер. Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр. Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом. С целью прочного соединения деталей дымохода применяют хомуты.

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.

Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов: • тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода; • стартовый адаптер служит для перехода с одностенной трубы в сэндвич; • шибер служит для регулировки тяги в трубе дымохода; • конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения; • проходной узел для потолка служит для прохода через потолочные перекрытия; • мастер-флеш служит для герметизации прохода дымохода через потолок и чердак; • оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Фиксация на крыше

Фиксация через крышу труб из сэндвич-дымохода производится по сходному алгоритму, как и через потолок. Все деревянные элементы при такой технологии имеют высокую протекцию, расстояние при таких обстоятельствах сокращается до 15,5 см.

Расчет делается на то, что в районе кровли дымоход хорошо обдувается воздушным потоком и охлаждается. Этот факт является поводом для уменьшения расстояния до закрытых теплоизоляцией стропил. Подобные правила действуют только тогда, когда кровля изнутри не обрабатывается утеплителем. Если существует теплоизоляция, то применяются те же нормы, как и для внутренних помещений на нижних этажах.

Монтаж дымохода через стену

Установить дымоходы через стену своими руками вполне возможно. Опасность кроется лишь в незнании всех требований к система отвода продуктов горения. А это чревато отравлением или чем похуже. Поэтому прежде чем что-то затевать, ознакомьтесь со СНиПами, где прописаны все требования к дымоходам. Если у вас газовый котел или металлическая печка, внимательно прочитайте техническое описание. Как правило, в нем указаны характеристики дымоотводящих конструкций.

Для простоты описания остановимся на том, что делаем дымоход сэндвич через стену. Тогда нам не надо задумываться об утеплении, а это сильно упрощает задачу.

Не забывайте, что первый метр трубы все равно должен быть одноконтурным! В сэндвиче может прогореть утеплитель.

Перечислим шаги внутреннего монтажа конструкции для котлов с открытой камерой и печей:

Выбираем такой участок стены, где нет проводов и никаких внутренних коммуникаций. Это обязательно требование!
Размечаем на стене место под отверстие и вырезаем его.
Монтируем патрубок и закрепляем его в отверстии.
Само отверстие выкладываем огнеупорным материалом. Воспользуйтесь минеральной ватой. Поверху ее надо закрыть кожухом или заштукатурить.
Подсоединяем трубу для отвода дыма. Участок, проходящий сквозь стену, может быть ровно горизонтальным. Это лучший вариант. Тогда угол между ней и внешней трубой составит 90 градусов. Но некоторые отопительные устройства требуют наличие наклона. Внимательно ознакомьтесь с требованиями и, в случае необходимости, тщательно установите трубу под наклоном. От этого будет зависеть работоспособность и производительность отопительного оборудования.
На выходе трубы снаружи закрепляем тройник с ревизией и конденсатосборником и фиксируем его к стене кронштейном. Если у вас горизонтальной участок получился более одного метра, придется компенсировать увеличением длины дымохода. От этого зависит тяга.
Монтируем оставшуюся трубу, которая должна идти вверх строго вертикально. Это оптимальный вариант – чем меньше изгибов, тем лучше тяга. Общее число поворотов не должно превышать трех. Предусмотрите надежные крепления к стене и подставку снизу, чтобы вся конструкция не обрушилась под собственной тяжестью. Расстояние между крепежными элементами не должно превышать метра. Лучше постараться сделать 60 см. В зазоре между стеной и трубой прокладывается слой теплоизолятора. Можно использовать минеральную вату или промазать асбестом.

Котел закрытого типа с принудительной тягой требует только горизонтального дымохода. Труба выводится через стену по тем же правилам, а вот вертикальная часть на устанавливается.

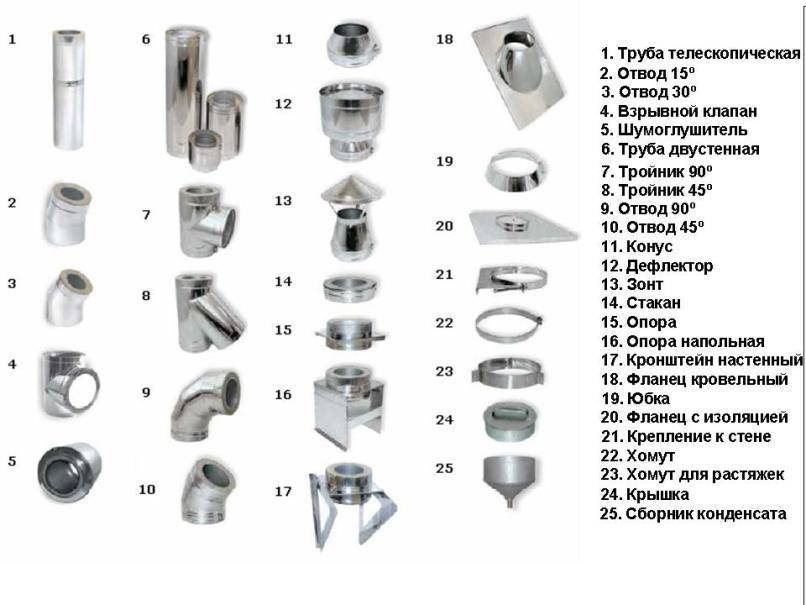

Перечень конструкционных элементов сэндвичных дымоходов

Сэндвич дымоход представляет собой конструкцию, собираемую из отдельных сегментов. Сегменты дымохода сэндвич: внутри трубы большего диаметра помещается труба меньшего сечения, между ними находится плотный термоизолирующий материал, чаще всего базальтовая вата. Она не боится химических и физических воздействий, легко переносит значительные перепады температур.

Материалом для изготовления труб служит нержавеющая сталь, медь, латунь или алюминий. Медные и латунные трубы стоят дорого. Алюминий значительно дешевле, но он сильно изменяет геометрические размеры при нагреве и остывании, поэтому возможно нарушение герметичности изготовленного из него дымохода.

Обустройство системы удаления дыма требует применения для ее монтажа множества элементов. Основными деталями вытяжного канала для удаления продуктов сгорания являются:

отрезки труб прямой формы;
тройники и коленные сочленения;
патрубки для проходов через межэтажные перекрытия;
уплотнитель для трубы, проведенной сквозь крышу.

Наравне с этими элементами есть множество других монтажных приспособлений, облегчающих выполнение работы и дальнейшую эксплуатацию системы вытяжки. На элементах здания трубы дымохода закрепляются при помощи кронштейнов, которые размещаются через каждые два метра канала отвода газов. Использующиеся для монтажа хомуты фиксируются на стене крепежными элементами, соответствующими строительному материалу, из которого эта стена изготовлена.

Собирать своими руками сэндвичные дымоходы нужно, соблюдая схему соединения деталей конструкции. Для надежного функционирования системы монтаж труб дымохода сэндвич нужно выполнять аккуратно и тщательно.

Как устанавливается сэндвич труба на кирпичную трубу без заводского переходника

Нередко случается, что переходника с кирпичной трубы на сэндвич трубу в продаже вы просто не найдёте. Выполнить качественный переход можно и в этом случае. Однако потребуются большие временные затраты. Для этого вам предстоит выполнить следующие действия:

выпилите в кирпичном основании отверстие круглой формы. Его размер должен быть примерно равен половине толщины кирпича. А диаметр ненамного превышать значение данного параметра внутренней части сэндвич-изделия;
поместите в выпиленное отверстие внутреннюю часть конструкции.

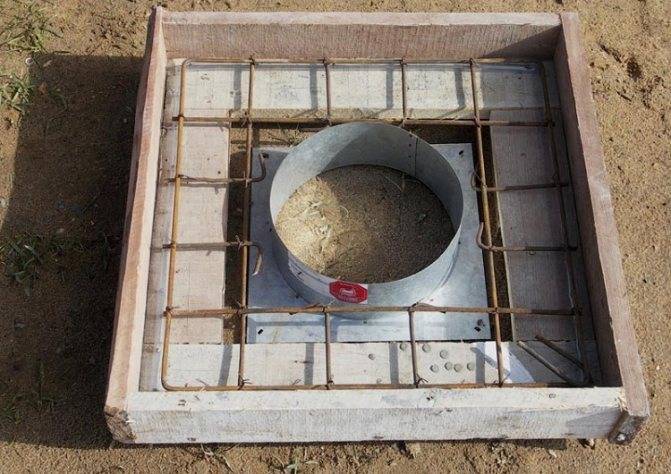

Переходник можно соорудить своими руками из остатков любого металла

опорой внешней части конструкции служит кирпичное основание. После установки одного на другое заполните место стыка тем же раствором;
на следующем этапе выполняется сам монтаж системы дымоотвода. Для этого все компоненты трубы последовательно вставьте друг в друга и зафиксируйте;
в зоне прохода дымохода через крышу закрепите конструкцию обрезами металлического профиля, прикрутив их саморезами. Всю операцию по фиксации создаваемого сооружения проводите строго по отвесу.

Установка дымохода сэндвич своими руками: инструкция и правила монтажа
