Установка котла отопления в частном доме: важные правила, инструкция по монтажу

Вентиляционная и дымоходная системы

Системы отвода продуктов сгорания и вентиляции в котельной следует оборудовать, соблюдая правила установки такого рода агрегатов. Неэффективная работа может привести к выходу изделий из строя, а также к взрывоопасным ситуациям. Основные требования к дымоходу и вентиляции, согласно нормативам:

Каналы должны быть разделены между собой.
Для доступа потоков воздуха в котельной следует предусмотреть приточную вентиляцию. Кроме того, все каналы следует оставлять открытыми, чтобы воздушные массы постоянно циркулировали.
Расположение установки должно быть как можно ближе к дымоходу. Последний следует оборудовать двумя входными каналами: основной — необходим для монтажа трубы; ревизионный нужно располагать на 25 см ниже — он нужен для технологической очистки.
В дымоходной системе необходимо делать не больше трех изгибов

Трубу лучше использовать из нержавейки, применять слоистые конструкции можно на дистанции 50 см от патрубка котла.
Для безопасной эксплуатации системы и эффективного отопления важно создать благоприятные условия поддержки нормальной тяги. Важно правильно произвести расчеты высоты трубы и ее размещения над поверхностью крыши и т.д.

Интересно: дымоход своими руками.

Техническая и юридическая подготовка к установке

Техническая часть установки у вас займет не очень много времени – квалифицированные мастера в течение нескольких дней разведут по дому все трубы, установят радиаторы, подключат при необходимости систему теплого пола и, конечно, установят вам сам котел (заливку стяжки, заделку штроб в стенах и прочие мероприятия по отделке в расчет не берем). Куда дольше придется получать на все это дело документы и согласовать работы с надзорными органами – порой на это может уйти целый год. В этой статье мы подробно расскажем вам обо всех важных этапах, которые вам предстоит пройти.

Установка даже компактного котла индивидуального отопления в квартире требует согласования с соответствующими органами

↑ Элементы отопительной конструкции

Чаще всего дома в частном секторе обогреваются с помощью водяного отопления. Выбор на этот вид отопления падает из-за универсальности. Теплоноситель поставляет тепло во все комнаты здания. А сам теплоноситель нагревается одним из возможных энергоносителей. Водяные котлы позволяют организовывать комбинированную подачу тепла с применением двух либо трёх разновидностей:

• трубопроводной сети, которая включает арматурные изделия и приборы;
• теплоносителя;
• приборов отопления: контурные элементы «тёплого пола», обвязка дома трубами или радиаторы.

Чтобы регулировать теплоноситель, выполнять обслуживание отопительной сети, используется запорно-регулирующая арматура и дополнительные элементы.

Дополнительно присутствуют такие элементы:

• расширительная ёмкость;
• насос для циркуляции воды;
• гидравлический разделитель;
• буферный бак;
• коллектор-распределитель;
• бойлер прямого нагрева;
• средства и приборы-автоматы.

Важно! Обязательный элемент водяного отопления – расширительный бак. По мере необходимости можно установить и другое оборудование

Из физики нам известно, что, нагреваясь, вода расширяется. Когда пространство замкнуто, то полученному дополнительному объёму жидкости деться некуда. Чтобы соединения в сети от превышенного давления не разорвались, и нужен расширительный бак. Ёмкость, принимающая излишки воды, выпускается мембранного типа.

Чтобы теплоноситель принудительно циркулировал, монтируют в сеть насос. Если установлено два и больше контуров, то применяют столько же перекачивающих приборов.

Буферный бак работает и как тепловой аккумулятор, и как гидравлический разделитель. Если обустраивается отопление в коттедже либо в здании на 2-3 этажа, то контур циркуляции отделяется от остальных элементов.

Распределительные коллекторы монтируются в отопительных сетях с тёплыми полами. Они применимы и тогда, когда используется подключение радиаторов по лучевой схеме.

Ёмкость со змеевиком (бойлер) – в нём от теплоносителя нагревается вода для потребностей ГВС. Чтобы контролировать температуру и напор в сети, устанавливают манометры и термометры. В качестве приборов автоматизации выступают датчики, регуляторы температуры, контроллеры.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

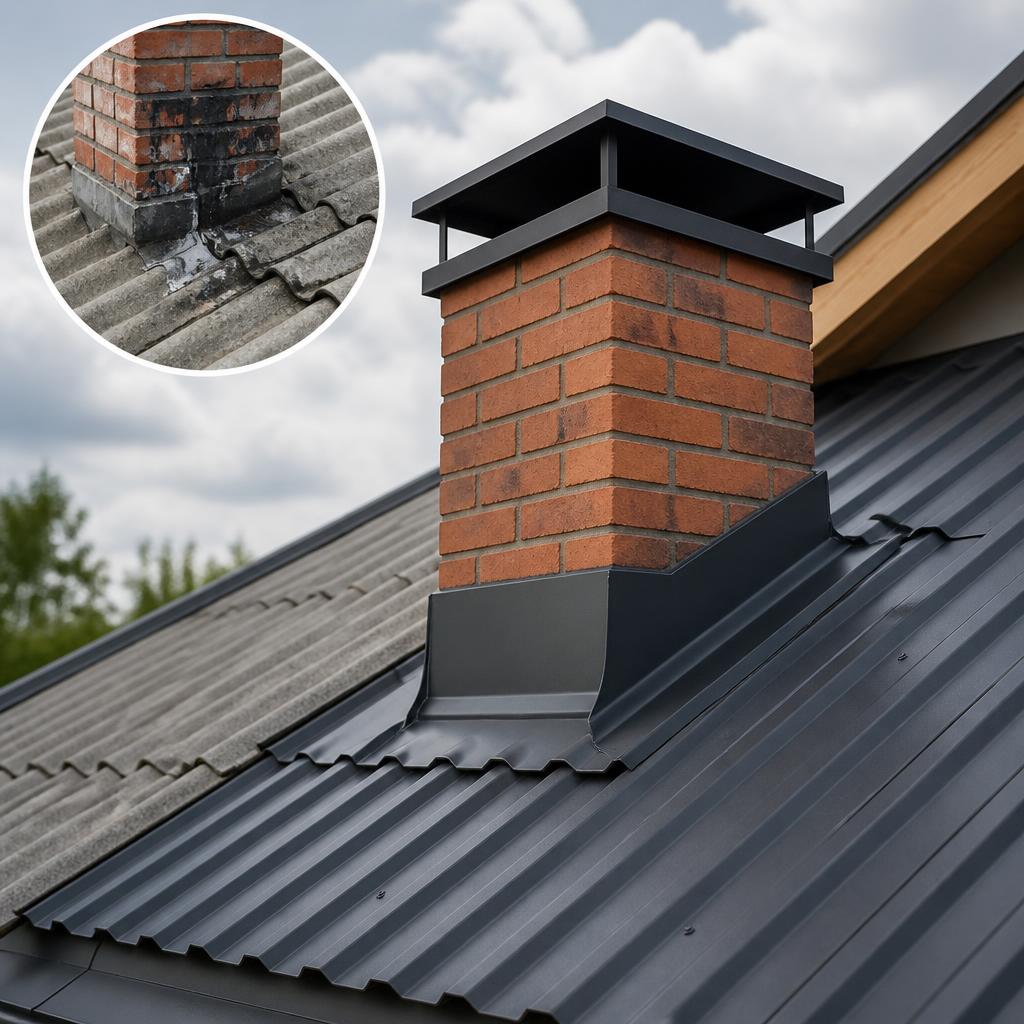

Установка дымохода

Перед тем, как осуществить монтаж напольного газового котла, следует провести систему дымоудаления. На готовое основание ставят агрегат, после чего намечают место нахождения дымохода. Однако эти расчеты можно осуществить и без установки котла

Важно учесть, что диаметр дымовыводящей трубы должен соответствовать мощности напольного газового агрегата:

• для моделей с открытой камерой сгорания используется раздельный дымоотвод соответствующей мощности;
• для устройств мощностью менее 31 кВт подойдет труба сечением более 14 см;
• для агрегатов мощнее 39 кВт выбирают систему диаметром от 16 см;
• отопительные устройства с закрытой камерой сгорания оборудуют дымоходами коаксиального типа.

Согласно требованиям СНиП, дымоотвод не может быть сооружен рядом с окном. Минимальное расстояние от него до трубы должно составлять 600 мм, иначе продукты сгорания будут поступать прямо в форточку.

Выход дымохода над поверхностью крыши в высоту делают от 50 см и выше.

Подключение к электросети

При подключении электрокотла своими руками руководствуются рядом правил:

• к розетке подключают приборы мощностью до 3,5 кВт;
• силовые приборы мощностью до 7 кВт подключают к распределительному щитку;
• котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.

Материалы, необходимые для монтажа:

1. Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
2. Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
3. Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.

Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.

Немного о газовых котлах

Сегодня на рынке представлено огромное количество моделей газового отопительного оборудования. Кстати, на нашем сайте есть прекрасная статья с рейтингами лучших представителей сегмента. Все эти котлы отличаются набором функционала и общими признаками, про которые мы поговорим в этой главе.

Устройство газового котла

Первое, что нужно знать, сколько контуров подогрева воды в котле должно быть. Что такое контур? В данном случае имеется виду количество систем подогрева воды в корпусе одного устройства. Одноконтурные котлы предназначены только для подогрева воды для системы отопления. Двухконтурные имеют отдельную «цепочку», в которой двигается вода для ГВС, их еще называют комбинированными.

Напольный одноконтурный котел

Большие напольные котлы чаще всего являются одноконтурными. Более того, все рабочие части оборудования (модуль управления, насосы и прочее) тоже вынесены за пределы основного корпуса. Это позволяет организовать благоприятный режим работы для каждого узла без ненужных перегревов и вибраций.

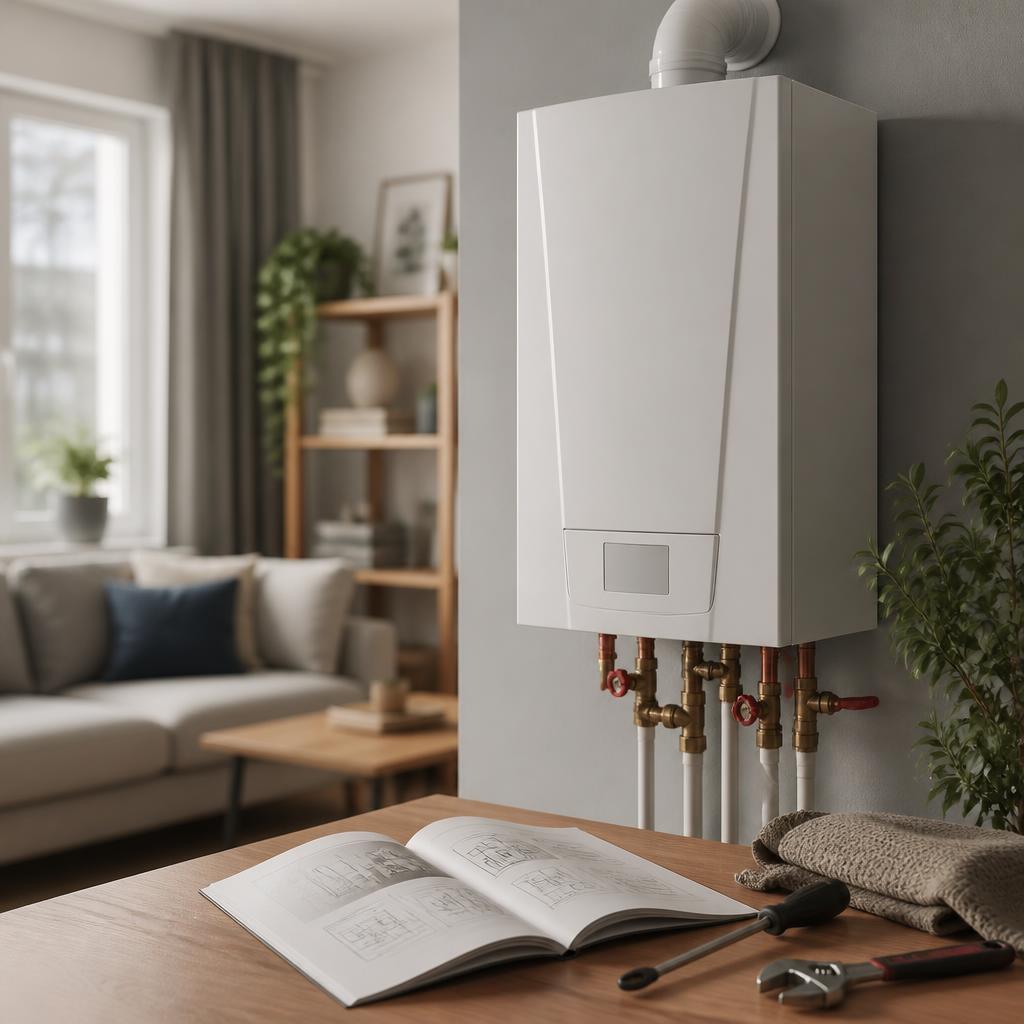

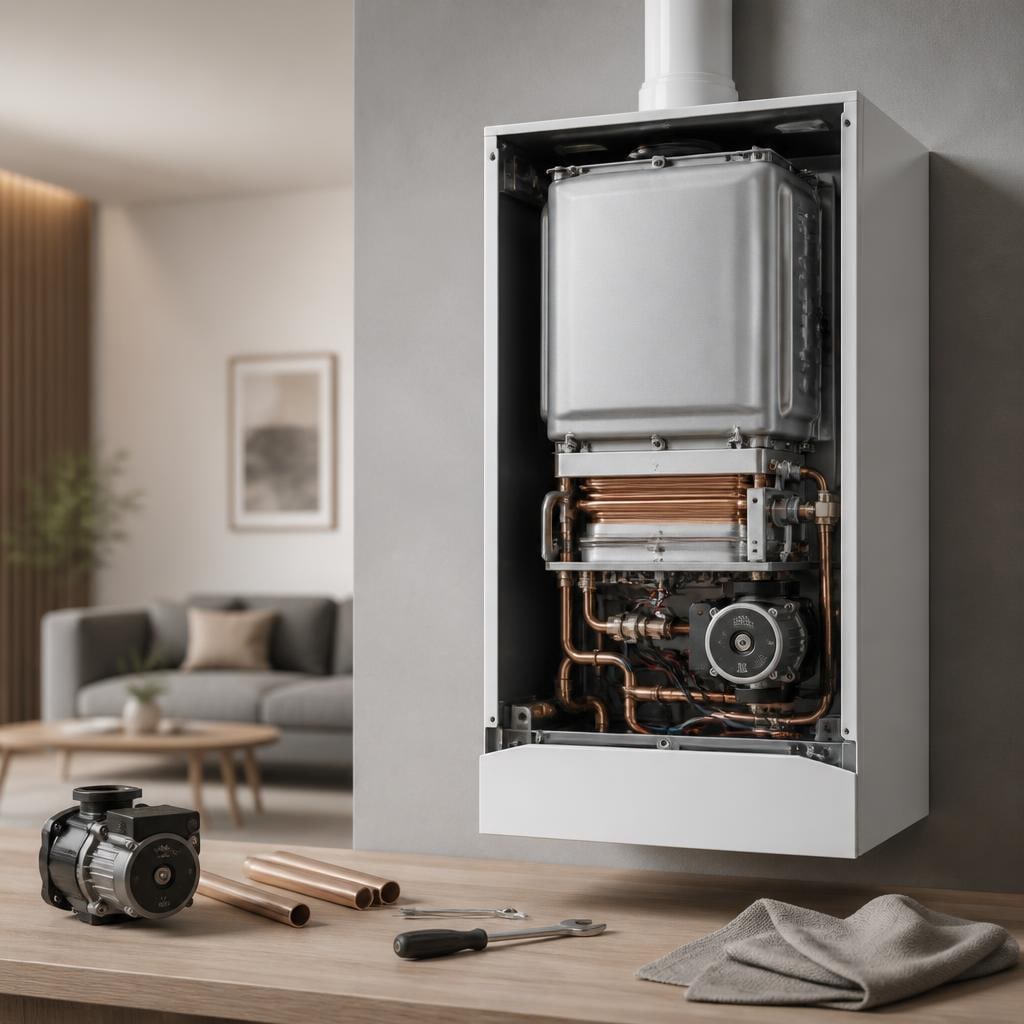

Двухконтурный настенный котел

Второе отличие котлов – это способ их установки. Различаю настенные и напольные варианты. Первые по большей части двухконтурные и предназначаются для установки в квартирах и домах площадью не более 200 м². Оборудование это достаточно эффективное. Существуют модели мощностью до 34 кВт, что позволит обогревать небольшой дом даже в северных широтах. Устанавливаются они часто прямо на кухнях.

Напольные котлы ставят только в котельных, в виду их габаритов. Они отличаются повышенной мощностью и высокой энергоэффективностью, хотя тут многое зависит от типа горелки.

Котел газовый настенный

Котлы также могут быть конвекционными и конденсационными. Первые – менее дорогие, используют для нагрева воды только тепловую энергию от сгорания топлива. Вторые умеют дополнительно для этого задействовать конденсацию пара. Их КПД находится на очень высоком уровне (95-98%), они очень экономичные.

Конденсационный котел в разрезе

Также стоит обратить внимание на дополнительный функционал. Например:

• контроль за горением и поджигом;
• защита от закипания и замерзания;
• контроль за уровнем тяги;
• защита от затухания горелки и прочее.

Понятно, что чем «умнее» котел, тем дороже он будет стоить, поэтому смотрите сами.

Разобравшись с функциями оборудования, переходим к подбору его мощности. Это параметр является главным, и отнестись к нему стоит внимательнее.

Полезная тепловая мощность котла – это главный критерий выбора

При расчете нужной мощности необходимо учитывать объем помещений, но так как средняя высота комнат в наших домах редко превышает отметку в 3 м, формула была упрощена и привязана к площади.

Нам понадобится знать всю отапливаемую площадь дома и широту, в котором дом построен. Для разных регионов существуют поправочные коэффициенты на удельную мощность, требуемую для прогрева 10 квадратов площади.

Расчет выполняется так. Предположим, что у нас площадь комнат составила ровно 100 м². Делим их на 10 и умножаем на коэффициент. Для юга получим максимум 9 кВт, а для севера – 20. Прибавляем сюда еще 15-20% запаса на случай погрешностей.

Утепление дома снаружи

Стоит понимать, что такой расчет будет крайне приблизительным, так как на то, как хорошо ваш дом будет прогреваться, влияет множество причин – все они называются источниками теплопотерь. Тут и теплопроводность материала стен знать нужно, и энергоэффективность окон, и утепление кровли, и положение дома относительно розы ветров… Да что уж там – строители плохо закидывали раствор в кладку, из-за чего появлялись щели, через которые холодный воздух постоянно проникает в дом. Все это влияет на общую энергоэффективность строения. В общем, если вам нужны более точные расчеты, советуем воспользоваться онлайн калькулятором.

Электродные электрокотлы

Принцип действия основан на эффекте проводимости воды за счёт растворенных в ней солей металлов. На этом принципе работает простейший кипятильник из двух лезвий и все электродные нагревательные устройства.

Внимание! Заливать можно только обычную водопроводную воду, дистиллят или обессоленная жидкость нагреваться не будет. Устройство электродного котла состоит из металлического корпуса покрытого защитным слоем, электрода, отводящих и подводящих патрубков

Фазный провод подключают к электроду, а нулевой — к корпусу

Контакт между катодом и анодом возможен только через теплоноситель

Фазный провод подключают к электроду, а нулевой — к корпусу. Контакт между катодом и анодом возможен только через теплоноситель

Устройство электродного котла состоит из металлического корпуса покрытого защитным слоем, электрода, отводящих и подводящих патрубков. Фазный провод подключают к электроду, а нулевой — к корпусу. Контакт между катодом и анодом возможен только через теплоноситель.

Фото 2. Электродный электрокотел с металлическим корпусом и защитным слоем, отводящими и подводящими патрубками.

Электрический ток приводит в движение содержащиеся в жидкости ионы. Это хаотичное движение и нагревает воду. Высокая интенсивность нагрева позволяет применять компактные устройства с небольшим баком.

Если электродный котёл не развивает необходимой мощности, то причина кроется в слабой солёности воды. Исправить жидкость можно добавлением поваренной соли.

Плюсы

• Высокая тепловая мощность;
• самые компактные среди других видов электрокотлов;
• простая и надёжная конструкция;
• небольшой расход электроэнергии.

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

В чем отличие твердотопливных котлов

Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:

1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
2. Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

• Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается. Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
• Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
• Двери должны открываться наружу.
• В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
• Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

• Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
• Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123. Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

• Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
• Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой. Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема. Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

• Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
• Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
• Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

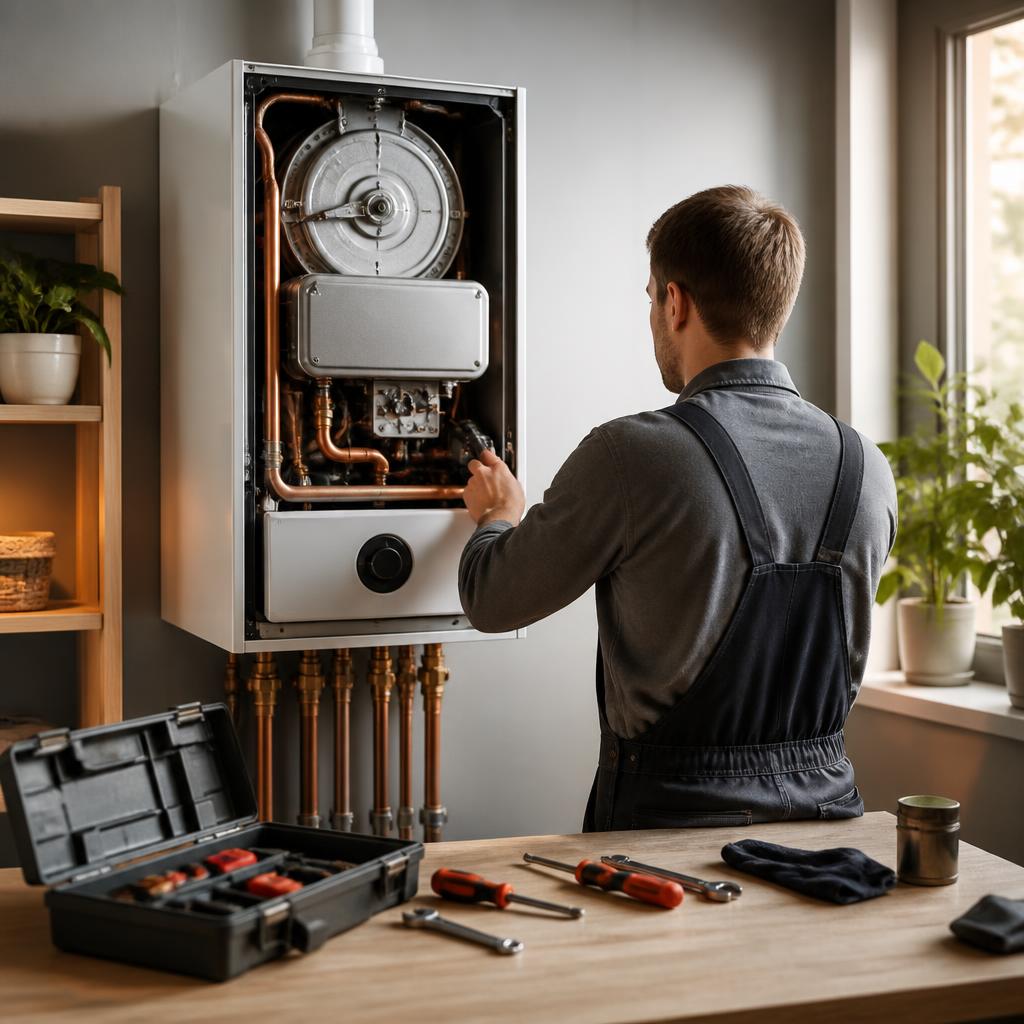

Установка и крепление

Ваши действия зависят от того, какую модель вы приобрели, напольную или настенную. Для напольного котла требуется выделить отдельное помещение, желательно на подвальном этаже.

У котла крупные габариты, вес тоже большой, получится большая нагрузка на деревянное перекрытие. К тому же большинство напольных моделей – открытого типа. В жилых помещениях их ставить не рекомендуется из экологических соображений.

Плюс напольного агрегата – крепление ему не требуется. Основное требование: котел следует ставить на негорючее основание на некотором расстоянии от стен и воспламеняющихся объектов.

При подключении настенного газового котла к системе отопления тоже нужно соблюдать требования пожарной безопасности: участок стены, на который вы собираетесь вешать котел, следует закрыть металлическим листом, асбестовой тканью либо другим негорючим материалом.

1. Разметить с помощью уровня места под крепления кронштейнов (и сами кронштейны, и метизы к ним должны входить в комплектацию котла).
2. Закрепить кронштейны на высоте не меньше 0,8 метра.
3. Навесить котел.
4. Отметить местонахождение будущего дымохода. Если котел с открытой топкой, дымоход выводят сквозь потолок на крышу; если с закрытой – делают в стене рядом с агрегатом сквозное отверстие на улицу для коаксиальной трубы.
5. Снять котел, устроить отверстие, вернуть агрегат на место.

Важный момент – правильно определить уклон дымохода. В противном случае образующийся в процессе работы конденсат будет стекать в котел, а это чревато отказом оборудования.

Если дымоход проходит сквозь перекрытие, рекомендуется установить конденсатоотводчик.

Разновидности радиаторов

Для отопительных систем загородных домов могут использоваться чугунные, алюминиевые или биметаллические батареи. Последняя разновидность является самой популярной. Чугунные радиаторы довольно-таки надежны и производительны. Однако смотрятся они не особенно эстетично. К тому же имеют слишком большой вес, а следовательно, неудобны в монтаже. Алюминиевые батареи выглядят современно и просты в установке. Но у них есть один очень серьезный недостаток. При длительном контакте с растворенным в теплоносителе воздухе они начинают подвергаться коррозии, в результате чего довольно-таки быстро выходят из строя. Биметаллические радиаторы лишены всех этих недостатков. Их алюминиевый корпус изнутри защищен сталью. А поэтому его контакта с теплоносителем не происходит. Следовательно, такие радиаторы могут считаться гораздо более надежными, чем алюминиевые. Весят биметаллические батареи немного, а смотрятся очень современно и эстетично.

Нюансы монтажа котлов на твердом топливе

Установка твердотопливного котла может быть сделана своими руками, но при этом следует учесть факторы, влияющие на КПД теплогенератора

• вид и качество топлива, полнота его сгорания;
• роза ветров и сила ветра;
• конструктивные особенности дымохода;
• уровень защиты здания от теплопотерь.

Защита дома от теплопотерь Хорошая тяга – необходимое условие для максимально полного сгорания твердого топлива, при котором обеспечивается высокая теплоотдача. Горение древесины в условиях дефицита кислорода приводит к повышенному образованию угарного газа и сажи, снижению теплоотдачи топлива. Чтобы теплоноситель не перегревался до кипения при функционировании твердотопливных котлов в оптимальном режиме, в таких отопительных системах устанавливают буферную емкость, вода в котором поглощает излишки тепла. Теплоаккумулятор отдает накопленную тепловую энергию воде, циркулирующей в отопительном контуре, в течение нескольких часов после прогорания закладки топлива. Это дает возможность снизить объем вредных выбросов и экономить древесное топливо.

Организуя систему отопления своими руками, следует особое внимание уделить дымоходу

• обеспечить термоизоляцию трубы, проходящей за пределами котельной;
• организовать систему сбора конденсата;
• предусмотреть ревизионные люки для чистки дымовой трубы;
• обеспечить удобный доступ к трубе на крыше для обслуживания.

В ходе проектирования системы отопления важно правильно рассчитать диаметр трубопровода – от этого параметра зависит интенсивность циркуляции и объем теплоносителя, что особенно актуально для самотечных систем. Видео по теме:

Видео по теме:

Дымоход

Особое внимание — правильной организации дымохода

Правильная установка дымохода важна ничуть не менее, чем вентиляционная система. Дымоход может быть выполнен из металлической сэндвич-трубы, выводящейся через крышу котельной (или же через стену) и поднимающейся по стене снаружи до кровли.

Удобные и надежные сэндвич-трубы

А может быть и коаксиальный, выходящий через стену и имеющий небольшой размер. Каждый из них устанавливается по определенным правилам.

1. Продукты горения не должны попадать вовнутрь помещения, а значит, дымоотводный канал должен быть газонепроницаемым.
2. Диаметр дымохода не должен быть меньше диаметра патрубка, выходящего из котла. Установлены соотношения по мощности котла – с этими цифрами домовладельца обязательно ознакомят при составлении проектной документации.
3. Оголовок металлической трубы должен подниматься над кровлей не ниже ее конька — это обеспечит нормальное отведение продуктов сгорания газа и предотвратит обратную тягу.
4. При выводе дымохода через стену, для него делают отверстие, присоединяют трубу к котлу и выводят на улицу. Если в отверстии между стеной и дымоходом образовались щели, их необходимо герметично заделать. Такой дымоотводный канал коаксиального типа подойдет для котла с небольшой или средней мощностью, и обычно его применяют для навесных моделей.

Оголовок коаксиального дымохода в деревянном доме

Особенности расположения обвязки котельного оборудования

• группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
• циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
• расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.
