Тонкости процесса установки ворот

Преимущества и недостатки

Решаете вопрос, как сделать ворота, важно учесть все особенности разных конструкций, что позволит выбрать наиболее подходящий вариант. Основные критерии — это наличие свободного пространства на участке, удобство эксплуатации, степень сложности монтажа

У распашной системы есть свои преимущества:

  • простой монтаж;
  • долговременная эксплуатация;
  • минимальный уход;
  • надежность;
  • разновариантный дизайн, возможность применения любого материала для изготовления створок;
  • нет необходимости специально упрочнять основание, при откатном варианте, в этом случае используются ролики и придется заливать бетоном грунт.

Можно несколько усложнить, подключить к ним привод. Благодаря этому упрощается их эксплуатация, но затрудняется процесс монтажа и возрастают расходы. Отмечается необходимость выделить больше места, чтобы установить распашную конструкцию. Вы владелец небольшого участка или уже он занят (садом, огородом или другими постройками), а со стороны улицы — тротуар, придется устанавливать откатной вариант, из-за недостатка места.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Коротко о главном

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Чертежи простых ворот

Многие строят на глаз, новичкам строительного дела без чертежей будет крайне сложно определить необходимое количество строительных материалов. Производя расчеты, лучше руководствоваться натуральными размерами, таким образом монтаж будет легче выполнить. Например, труба вкапывается в землю на 50 сантиметров, для двухметровых ворот понадобятся детали высотой 2,5 метра. Так удобнее осуществлять установку, в противном случае части конструкции придется сваривать между собой. Это дополнительные трудности для строителей, удлиняющие, затягивающие процесс работы, кроме того сварочные шву – не самые прочные соединения, особенно на вертикальных деталях.

Если придется столкнуться с резкой, ее следует провести четко по установленному плану, прочерченному на бумаге. Трубы встречаются покрытые ржавчиной, она снимается наждачной бумагой, либо шлифовальной машинкой. Совершенно новые необходимо очистить от специального покрывающего масла.

Этап 5. Проверка

Чтобы проверить правильность проведенных монтажных работ, нужно убедиться в том, что опущенное полотно не дает просветов или пробелов. Только так можно получить качественную работу уплотнителей в зимний период, защищающих помещения от воздействия атмосферных осадков.

Затем нужно внимательно осмотреть нижнюю панель. Уплотнитель, что зафиксирован внизу, должен максимальным образом прилегать к поверхности пола. При наличии зазоров, нужно провести проверку при помощи лазерного уровня. Когда дефект не относится к соблюдению уровня, нужно отрегулировать положение направляющих.

В последнюю очередь, проводится проверка балансировочных пружин. Они находятся на боковых частях профилей, либо торсионной балке (конкретное расположение зависит от площади исходного полотна). При поднятии системы на полтора метра, пружины можно увидеть, не поднимаясь, не опускаясь.

Устройство распашных ворот (модификации, особенности)

Комплект для распашных ворот включает в себя боковые стойки или прикладные столбы, набор петель (навесов), непосредственно створки ворот, дополнительную фурнитуру (автоматику, замки, запоры).

Для установки современных конструкций ворот не требуется глубокая выемка грунта, достаточно лунки глубиной около 1 метра. Если створки ворот менее 2 метров и их общий вес менее 200 кг, то нет необходимости в подготовке грунта. Однако, если конструкция массивна, то для того чтобы стойки после весеннего размягчения грунта или после размытия почвы долгими дождями не «пошли друг другу навстречу», необходимо все-таки построить ленточный фундамент.

Как отмечалось выше, схема распашных ворот предоставляет огромное поле для дизайнерского творчества, причем данное утверждение относится ко всем элементам конструкции: прикладные стойки могут изготавливаться из металлического проката, труб, а могут изготавливаться из железобетона, кирпичной или каменной кладки, декорированной под колонны разных стилей.

Непосредственно сами полотна створок могут быть как прозрачными, так и глухими; изготовленными из различного материала, а также произвольного их сочетания.

Выбирая распашные ворота для гаража, необходимо учесть несколько моментов: во-первых, несмотря на свои преимущества, такие конструкции имеют один недостаток — надо учесть свободное пространство перед въездом в гараж, необходимое для их хода при открытии и закрытии.

Ворота распашные с калиткой также очень популярны среди покупателей и устанавливаются как в бытовых гаражах, так и промышленных ангарах и цехах. Так же у многих приводов для распашных ворот имеется штатный режим «калитка«.

Размеры

Чаще всего строения делаются совместно с забором. Однако если на остальном периметре участка пущена живая изгородь, либо происходит процесс расширения проезда, поэтому нужны новые постройки, главное – сделать точные, правильные замеры.

Замер высоты исходит из возможности проема, ветрености участка. На многих участках установлены изогнутые под заезд газовые трубы, дворовые ворота не должны вплотную подходить к трубе. Внизу также следует оставлять зазор. Зависит от покрытия подъездных путей. Если они асфальтобетонные, засыпанные плотно мелкофракционным щебнем, можно оставить около 7 сантиметров. Допустим, внизу голая земля, существует возможность зарастания травой, лучше оставить 10 сантиметров, либо немного больше. Это необходимо не только для вентиляции участка. Ветряные порывы – очень опасная штука, не находя выхода своей силы, могут повалит ворота, прихватив с собой забор. Другое дело – фасад вентилируемый. Например, такую конструкцию имеют кованые изделия. За счет просветов, они хорошо продуваются, поэтому существует больше вариантов их установки.

Створы должны иметь минимальный зазор, походить не вплотную. Поставив их максимально плотно, впоследствии после усадки створки перестанут закрываться, будут тереться. Чаще делают зазор 1,5-2 сантиметра, прикрепляя к одной створке металлическую рейку, закрывающую зазор снаружи, нивелирующею зазор изнутри.

Подготовка к монтажу ворот

Подготовьте все необходимые инструменты. Вам понадобятся: строительный уровень, рулетка, маркер, резиновая киянка, клепальный инструмент, гаечные ключи, плоскогубцы, бокорезы, строительный нож, отвертка, дрель с набором сверл и сварочный аппарат. Зачем он нужен? Для надежного соединения кронштейнов приводов автоматики открытия ворот. Перед началом работ удостоверьтесь, что весь электроинструмент исправен и угрозы производственной травмы нет. Для этого проверьте шнуры электропитания на наличие повреждений. После окончания подготовительной части можно приступать к монтажу.

Монтаж откатных ворот

Особенность откатных ворот — движение воротины в сторону, вдоль забора. Благодаря этому можно снабдить забор воротами даже в тех местах, где свободное пространство не позволяет этого сделать. Так же как и в предыдущем случае, монтаж откатных ворот начинается с установки опорных столбов, и каких-то отличий по их конструкции нет. То есть таким же образом необходимо произвести выемку грунта, заложить и забетонировать столбы.

Отличия начинаются при подготовке фундамента. Для откатных ворот необходим фундамент, который изготавливается на основе банкетки, произведенной из швеллера и арматуры буквой П. Длина швеллера должна составлять половину длины проема. После того как банкетка будет сварена, следует произвести выемку грунта под основание. В траншее нужно предусмотреть слой гравийно-песчаной смеси, и только потом укладывать туда каркас.

Подготовка опалубки для заливки фундамента под распашные ворота

На этой рабочей поверхности раскладываются заготовки профилированных труб и прихватываются друг с другом сваркой. После подгонки размеров и углов производится окончательная сварка труб. Обрешетка для крепления облицовочного материала, так же как и в предыдущем случае, изготавливается из труб меньшего сечения. После того как каркас полностью готов, производится его грунтовка и покраска. Для того чтобы поставить ворота на свое место, сначала устанавливают несущую балку на основание, вставив в нее тележки.

Схема установки откатных ворот

Когда каркас ворот уже стоит на своем месте, можно начинать крепить обшивку. Материалы, которые могут быть для этого использованы, схожи с теми, что используются при монтаже распашных ворот. Автоматизация откатных ворот начинается с установки зубчатой рейки на привод, благодаря которой и будет происходить движение полотна. После этого, согласно инструкции по эксплуатации на электропривод, производится его установка и подключение.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже  ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

  • Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
  • Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Выбор автоматики для распашных ворот

Открытию ворот не должны мешать какие-либо объекты на участке

Перед установкой автоматики на ворота нужно осмотреть область, где планируется располагать привод. Поскольку после команды остановки ворота будут некоторое время перемещаться под действием инерционной силы, им не должны преграждать путь какие-либо предметы. Если в регионе в зимнее время выпадает много снега, его придется регулярно убирать. Следует помнить и о несовместимости  с такой конструкцией висячих замков.

На выбор блока автоматизации оказывают влияние следующие факторы:

Привод должен иметь запас прочности

Если скорость открытия створок неодинакова, должна включаться блокировка движения.
Важно, чтобы возможности автоматики соответствовали массе створки, иначе ветровой порыв может вывести систему из строя. Имеют значение площадь полотен и дистанция между петлей и столбовой опорой.
Интенсивность использования

При большой проходимости ворот предпочтение отдается быстро реагирующему механизму.
Влияние заморозков и температурных перепадов на качество работы автоматики.

Наиболее распространенные типы приводов – линейный и рычажный. Первый привлекателен низкой ценой, но створки при его использовании движутся медленно. Такую систему часто приходится дорабатывать, чтобы добиться полного закрытия створок при использовании. Вариант с рычагом несколько дороже, но работает эффективнее и быстрее, а также отличается простотой монтажа. Створки при его использовании закрываются до конца. Еще один вариант – подземный привод, отличающийся от предыдущих невидимостью стороннему наблюдателю. Устанавливать его сложнее, чем другие модели.

Плюсы и минусы автоматических распашных ворот

По конструкционному типу автоматические ворота бывают четырех видов:

  • подъемно-поворотные;
  • откатные;
  • секционные;
  • распашные.

Каждый из них обладает достоинствами и недостатками.

Распашной вариант с автоматикой отличается от стандартных только наличием автоматической системы, с которой они могут открыться и закрыться посредством управления пультом. Плюсы распашного варианта:

  • для установки могут использоваться ограниченные пространства: ворота занимают много места, но со стороны дороги конструкция не вызывает трудностей с въездом или выездом транспортных средств благодаря минимуму необходимой территории с фасадной части;
  • при сравнении с остальными типами обходятся недорого;
  • допускается открывание во внутреннюю и наружную стороны;
  • разнообразие технических «начинок» (которые интегрируются с учетом каждого нюанса в конструкциях построений);
  • есть возможность использования любых отделочных и декоративных материалов, чтобы получить в итоге оригинальные ворота;
  • при желании может быть установлена подсветка, которая будет освещать территорию;
  • скорость открытия и закрытия лежит в интервале от 12 до 15 секунд;
  • электрический привод обеспечивает хорошую фиксацию;
  • низкий уровень шума при работе;
  • створки блокируются, это обеспечивает дополнительную меру безопасности;
  • если отсутствует электричество, возможна работа в ручном режиме посредством перевода специальным ключом;
  • являются надежными, универсальными, долговечными.

Такие системы не лишены из изъянов – отрицательные стороны все же присутствуют:

  • вариант конструкции является устаревшим;
  • с течением времени имеют свойство провисать: необходим систематический мониторинг состояния столбов и петель, или же в результате провисания откажет автоматический привод;
  • система, отвечающая за запирание, – недолговечна;
  • очень чувствительны к появляющимся препятствиям и легко могут быть деформированы;
  • установка автоматических распашных ворот требует очень большого внимания, терпения, не приемлет ошибок;
  • схема установки и подключения к электрическому обеспечению должна в мельчайших деталях соответствовать характеристикам приборов и электросети;
  • требуются профилактические работы для хорошей работы долгие годы.

Выбор привода в зависимости от типа ворот

Самодельные распашные ворота – наиболее часто встречающийся вариант данного вида ограждений. Они просты в установке и обладают высокой функциональностью. Ворота могут быть одно- или двустворчатыми, иметь небольшую врезанную калитку. Для выбора автоматического привода прежде всего имеет значение, в какую сторону они открываются.

Ворота, открывающиеся внутрь двора – классический вариант. Для них подойдут как линейные, так и рычажные приводы. В большинстве случаев выбор падает на линейную автоматику. Она дешевле, надежнее и достаточно просто устанавливается на столбы, выполненные из швеллера или профилированных труб. Дело несколько усложняется, если конструкция ворот имеет кирпичные или бетонные опоры, а полотно ворот расположено по центральной оси столбов.

Схема привода для распашных ворот.

В этом случае столб будет препятствовать движению механизма при закрывании, и придется под него вырезать углубление.

Для данного типа столбов оправдана установка рычажного привода, который монтируется на наружную сторону столба и не требует врезки.

Ворота с электроприводом, открывающиеся наружу, встречаются реже. Как правило, к таким конструкциям прибегают при недостаточном внутреннем пространстве двора или в том случае, когда открывание створок внутрь неудобно по каким-либо причинам.

Видео описание

В этом видео наглядно показан процесс установки распашных ворот:

Рулонные устанавливать гораздо сложнее, необходимы инженерные знания и навыки. Потребуется расчёт и точное проектирование. Неопытному пользователю оптимальным вариантом станет заказ ворот у производителя и установка по приложенной инструкции.

Секционные дешевле заказать, чем делать своими руками. К тому же, как и в предыдущем варианте, потребуются инженерные навыки и опыт. Не факт, что конструкция будет корректно работать. Проектировать ворота лучше всего на этапе строительства частного дома, когда закладываются все размеры будущей постройки.

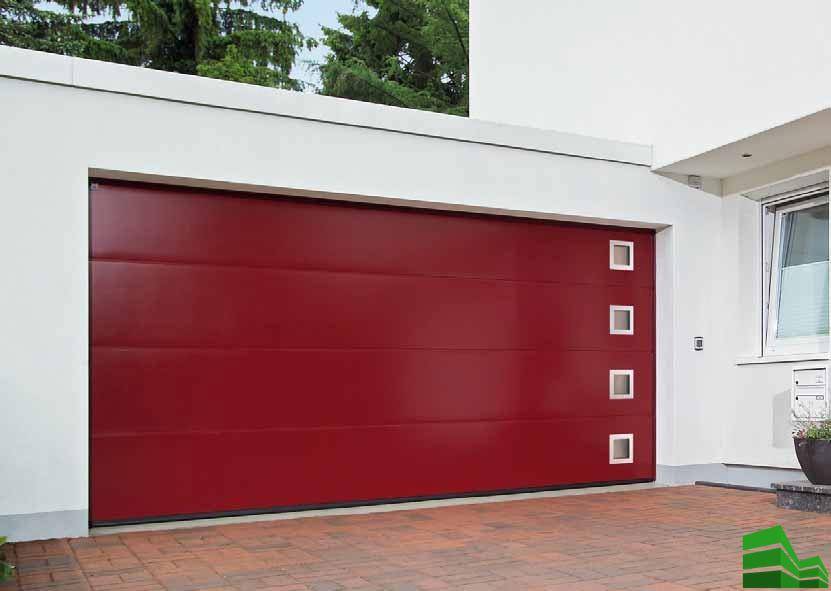

Разновидности конструкции секционных ворот

Секционные ворота представляют собой серьезную конструкцию, совокупность механизмов, секций, полотна, которые передвигаются внутри помещения, по специальным направляющим. Последние особым образом закреплены под потолком.

Современный рынок содержит большое разнообразие въездных систем, отличающихся размерами, иными параметрами. Это позволяет применять их в быту, промышленности.

Преимущества секционных конструкций:

  • необходимость минимальной свободной площади, как внутри, так и снаружи помещения;
  • разнообразие внешних обрамлений;
  • легкость проведения монтажных работ;
  • надежность конструкции;
  • пожаробезопасность;
  • получение высокого уровня звуко- и теплоизоляции;
  • автоматическая блокировка системы при выходе механизмов из строя;
  • удобство дистанционного управления.

Помимо явных преимуществ, нужно отметить пару недостатков:

  • высокая стоимость, особенно в сравнении со стандартными стальными конструкциями;
  • дороговизна сервисного обслуживания.

Подъемно-секционные системы можно условно разделить на:

  1. Гаражные: ставят в гаражах, частных домах. Конструкция легко монтируется, может быть установлена взамен уже существующей.
  2. Промышленные: ставят на строительных, промышленных объектах. Предполагают наличие постоянной нагрузки высокой интенсивности.

Конструкции вертикального подъема

Здесь пружина может располагаться снизу или наверху. Когда предполагается последний вариант, необходимо, чтобы общая высота равнялась высоте проема и 70 см сверху. При нижнем варианте установки необходимо добавить только 40 см. Для автоматизации требуется оснащение осевого привода, главное ставить на них систему, вес которой не превышает одной тонны.

Главным преимуществом данной разновидности является компактность её размещения, длительный срок безотказной эксплуатации. среди недостатков находятся высокая стоимость, связанная с использованием усиленных материалов.

Конструкции высокого подъема

Чтобы смонтировать конструкцию с высоким подъемом, понадобится высота притолоки от 60 см, максимально этот параметр может равняться пяти метрам.

Автоматизированные механизмы здесь ставят только посредством оснащения вертикальной направляющей. Основным достоинством является надежность, длительный эксплуатационный срок. Среди недостатков, специалисты отмечают высокую цену проведения монтажных работ, приобретения механизма, усиленных креплений, барабана.

Конструкции стандартного подъема

Установка секционных ворот с ориентировкой на стандартный подъем требует притолоки с высотой от 35 до 60 см. Этот подъем позволяет монтировать конструкции, высота которых может достигать 10 метров, а ширина 7 метров. Этот вариант принято считать наиболее дешевым в сравнении с иными моделями, он оказывает минимальное воздействие на механизм движения.

Существует также и высокий вариант, его ставят в тех случаях, когда высота потолочной части будет увеличиваться за счет задней стены помещения. Эта разновидность отличается нестабильностью, часто ломается, отличается высокой стоимостью. Если есть возможность остановиться на иной модели, лучше так и поступить.

Конструкции низкого подъема

Для монтажа системы низкого подъема понадобится минимальная высота, находящаяся в пределах от 15 до 30 см. Когда такой вид открывается, нижняя секция свисает, за счет чего закрывается некоторая часть проема.

Этот вид монтажа позволяет ставить систему «барабан», его ставят спереди, с высотой верхней рельсы на уровне тридцати сантиметров. Чтобы провести установочный процесс понадобятся специальные направляющие, повышающие финансовые затраты.

Когда монтаж производится сзади со стандартными креплениями, нужно будет озаботиться приобретением особых фиксаторов, удерживающих вал. Этот вариант установки автоматического механизма крепится только на потолочной части.
